MANUAL DE USUARIO BX518VE AMANA
Manual internacional del propietario del frigorífico con congelador inferior Índice
Requisitos eléctricos 60
Identificación del modelo ....60
Evacuación adecuada de su frigorífico ....60
Instrucciones de instalación ....60
Lista de comprobación de la instalación .....64
Controles 65
Controles del frigorífico y del congelador .....65
Ajuste de los controles....65
Características del frigorífico 65
Estantes del frigorífico 65
Contenedor Garden Fresh™ 65
Soporte de almacenamiento (algunos modelos) .....66
Recipiente de almacenamiento con tapa
(algunos modelos) 66
Recipiente para productos lácteos
(algunos modelos) 66
Departamentos de la puerta 66
Soporte para paquetes altos (algunos modelos) .....67
Estantes de la puerta 67
Separador ajustable (algunos modelos)......67

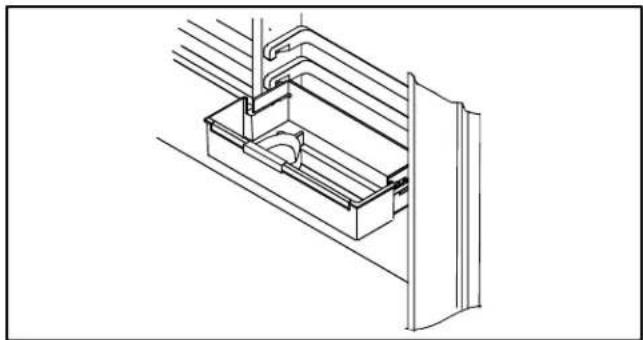

Soporte para botellas (algunos modelos) .....67
Características del congelador ....67
Sistema anti-escarcha 67
Estante para servicio de hielo (algunos modelos) .....67

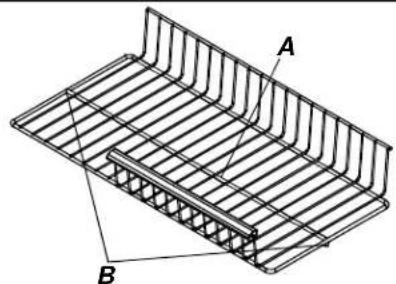

Estante extraíble (algunos modelos) .....67

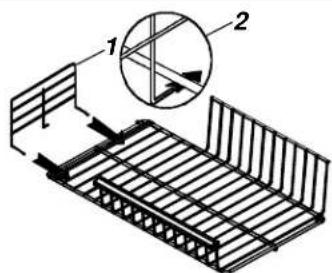

Separador vertical de estantes (algunos modelos) ...68

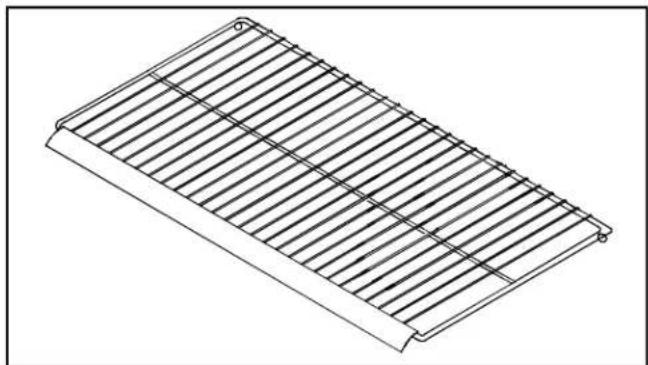

Estante fijo de varillas (algunos modelos) ......68
Cesta de varillas (algunos modelos) 68
Bandeja de hielo (algunos modelos) ......68
Atención y limpieza 68
Limpieza general 68
Eliminación de olores 69
Adhesivos 69
Juntas de las puertas 69
Bobinas del condensador 69
Estantes de cristal 69

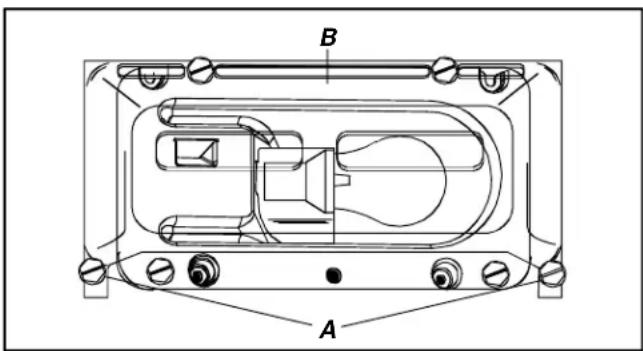

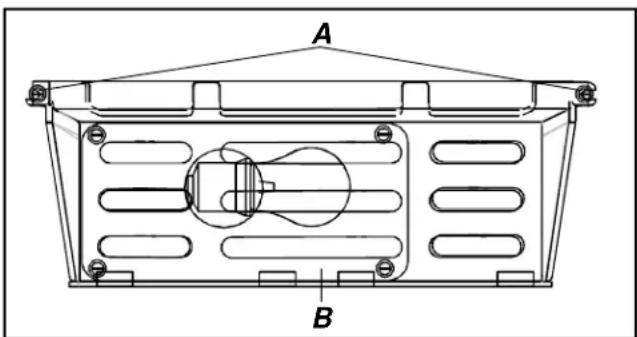

Sustitución de bombillas....69
Trucos para las vacaciones....70
Trucos para ahorrar energía ....70

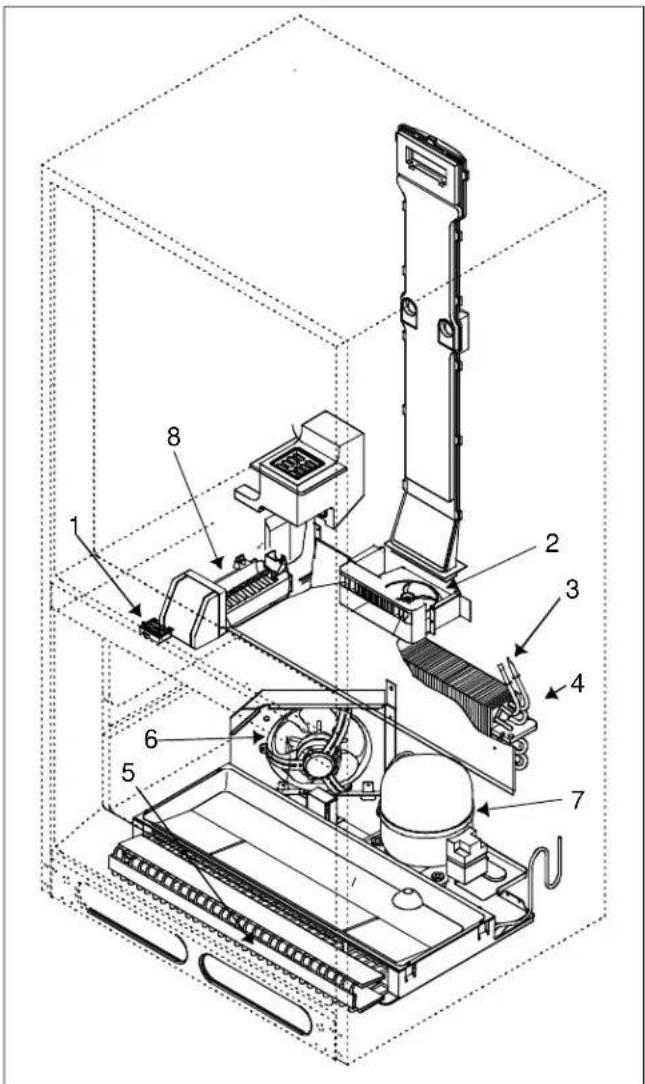

Ruidos normales en funcionamiento .....71
Antes de avisar al servicio técnico ....72
Garantía 74
Nota:
La traducción, en ocasiones provoca variaciones en el significado. En todos los casos en los que varíe el significado, el más preciso será la versión en inglés de este documento.
Este símbolo representa una precaución de seguridad.
Requisitos eléctricos
El frigorífico se ha diseñado para que funcione en un circuito de 230 voltios, 50 hertzios, a 10 amperios.
Identificación del modelo
La información del producto viene indicada en la placa del número de serie. Escriba la siguiente información.
Número del modelo:
Número de fabricación:
Número de serie o S/N:
Fecha de compra:
Nombre y dirección del distribuidor:
Conserve una copia del recibo de compra para referencia futura.
ATENCIÓN
Evacuación adecuada de su frigorífico
IMPORTANTE: El que un niño quede aprisionado o asfixiado por un frigorífico no es algo que pertenezca al pasado. Los frigoríficos vendidos como chatarra o abandonados siguen siendo peligrosos - aunque se queden allí "sólo unos días". Si se quiere desprender de su viejo frigorífico, siga las instrucciones siguientes para evitar posibles accidentes.
ANTES DE DESPRENDERSE DE SU VIEJO FRIGORÍFICO O CONGELADOR:
- Quite las puertas.
- Deje los estantes en su sitio, de forma que los niños no puedan trepar fácilmente por el interior.
Instrucciones de instalación
Introducciones
Un técnico cualificado debe conectar el frigorífico siguiendo estas instrucciones.
Mida la apertura de las puertas, la profundidad y la anchura del frigorífico. Extraiga las asas de las puertas si es necesario. El técnico debe respetar normas locales de conexión para el agua y la compañía eléctrica:
El mantenimiento o la reposición del cable de potencia debe realizarlo un técnico cualificado.
Una instalación correcta garantizará el funcionamiento eficiente del frigorífico. Amana Appliances no se responsabiliza de una instalación inapropiada.
Requisitos de instalación
-
Instale el frigorífico en una toma con tierra con un circuito independiente de 230 voltios, 50 Hz., 10A.
-
Proteja los suelos blandos con cartones o alfombras.
-
Instálelo sobre un suelo que soporte hasta 429 kg.
-
Mantenga un hueco de 25 mm en la parte superior del frigorífico y 5 mm en las partes laterales del mismo.
NOTA: No instale el frigorífico cerca de un horno, radiador u otra fuente de calor, ni en cualquier sitio donde la temperatura esté por debajo de 13° C.
1. Extracción de la base de madera
PRECAUCIÓN
- Para evitar lesiones o daños materiales, la retirada de la base de madera la deben realizar dos personas.
- Para evitar fallos mecánicos, no deje el frigorífico sobre el lateral más tiempo del necesario para quitar los pernos.
- Cierre las puertas con cinta adhesiva para evitar que éstas se abran inesperadamente.
- Deslice la carretilla del electrodoméstico por debajo del frigorífico por el lado opuesto a los goznes.
- Envuelva el frigorífico con una manta o un acolchado. Coloque una correa alrededor del frigorífico. Coloque debajo de la correa trozos de espuma para embalaje (puede sacarlas de las cajas de embalaje). Apriete firmemente la correa, pero no apriete excesivamente.
- Baje la carretilla hasta el suelo con las asas de la carretilla en el suelo.
- Extraiga los dos pernos superiores de la protección.
- Vuelva a colocar el frigorífico y la carretilla en posición vertical. Quite la correa.
- Deslice la carretilla por debajo del lateral del frigorífico.
- Repita los pasos del 3 al 5.
- Extraiga la base de madera.
- Vuelva a colocar el frigorífico y la carretilla en posición vertical. Traslade el frigorífico a su ubicación final y retire la carretilla.
2. Extracción y cambio de las puertas en caso necesario.
Puede que algunas instalaciones requieran cambiar de sitio las puertas para poder abrir el frigorífico sin problemas. Para cambiar la puerta de sitio realice los pasos siguientes:
Herramientas necesarias
Llaves y destornilladores según se necesiten
Destornillador Phillips
Destornillador de hoja plana
Cinta aislante
IMPORTANTE: Para quitar la tapa es necesario utilizar un destornillador de hoja plana o una espátula. La hoja se debe cubrir con cinta aislante para evitar daños en el acabado del frigorífico. En tapas en las que se deba utilizar una llave para tuercas, utilice la herramienta adecuada para evitar daños en dichas tapas.

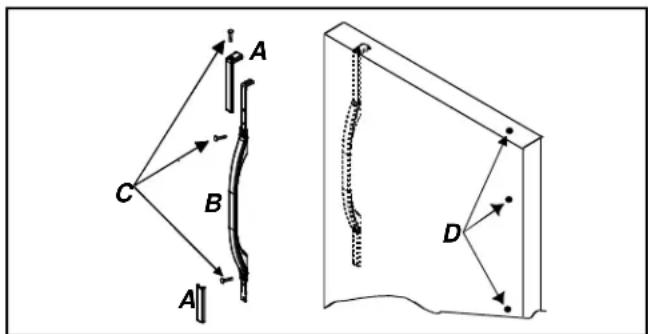

- Quite el asa del frigorífico.
- Quite el tornillo (C) del ribete superior del asa (A). Tire de él por el ribete del borde del asa (A) utilizando un destornillador de hoja plana cubierto con cinta aislante. Retire el asa (B) de la puerta quitando 1 el tornillo de montaje restante (C) de ambos extremos del asa.
- Retire 1 el cierre del lado del gozne superior de la puerta y 2 del lado del gozne frontal de la puerta (D). Vuelva a colocar las tapas en los orificios de montaje vacíos del lado opuesto de la puerta utilizando los tornillos de montaje (C).
-
Quite el asa de la puerta del congelador.
-
Abra la puerta del congelador 90°. Localice las dos muescas en la parte trasera del asa del congelador (A). Inserte un destornillador de hoja plana recubierto con cinta aislante. Haga palanca hacia arriba en el borde de la tapa del asa (B) y quítela del asa.
- Retire el asa (A) de la puerta quitando los dos tornillos de montaje (C).
- Retire las 2 tapas (D) del lado opuesto de la puerta del congelador y colóquelas en los orificios de montaje vacíos (C).

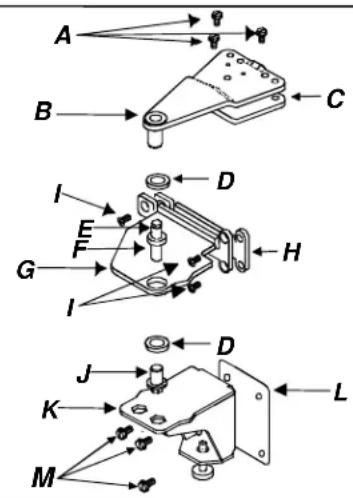

- Quite la tapa del gozne superior. Ésta se puede sacar con presión. Retire los tornillos de 516 de pulgada (A) para liberar el gozne superior (B) y la arandela de separación (C) con una llave hexagonal. Retire y guarde todas las arandelas (C y D).
- Quite la puerta del frigorífico sacando la puerta del pasador de bisagra central (F) y la tuerca hexagonal (E). Inspeccione la puerta para verificar que todas las arandelas de separación (D) están colocadas con los pasadores de bisagra.
- Quite el pasador de bisagra central (F) con una llave hexagonal. Debido a lo apretado que pueda estar el pasador, necesitará aplicar cierta presión. Quite y guarde todas las arandelas de separación (D).
- Quite la puerta del congelador levantándola del gozne inferior (K).
- Quite la abrazadera del gozne central (G) y la arandela de separación (H) con un destornillador Phillips.
- Retire la rejilla inferior y su tapa. Ambas se desprenden.
- Quite con una llave hexagonal el pasador del gozne inferior (J) el gozne inferior (K) y las arandelas de separación (L). Quite y guarde las arandelas de separación (D).
-
Cambie de sitio los topes de la puerta.
-
Localice el tope de la puerta (B) situado en el borde inferior de la puerta del frigorífico (A). Desatornille los dos tornillos Phillips del extremo opuesto de la puerta. Monte el tope en el lado opuesto. Vuelva a colocar los tornillos restantes en los orificios de montaje vacíos.
- Repita las instrucciones anteriores para cambiar el tope de la puerta del congelador.
- Invierta la posición de las puertas realizando los pasos siguientes:
- Quite las tapas y los tornillos del lado opuesto del frigorífico. Insértelo en los orificios que han quedado vacíos al extraer los goznes.
- Monte en el lado opuesto los goznes inferior, medio y superior con las arandelas de separación.
- Vuelva a colocar el gozne inferior del lado opuesto del frigorífico. Antes de atornillar verifique que ha colocado las arandelas de separación. Después de colocar el pasador del gozne en el orificio opuesto, vuelva a colocar las arandelas. Algunos de los goznes inferiores pueden tener tapas. En este caso, quite la tapa del orificio exterior, coloque el pasador en el orificio y vuelva a colocar la tapa en el orificio vacío.
- Vuelva a colocar el gozne y las arandelas superiores, pero deje espacio suficiente para introducir el gozne de la puerta del frigorífico en su sitio. Apriete el gozne superior para que sujete la puerta firmemente.

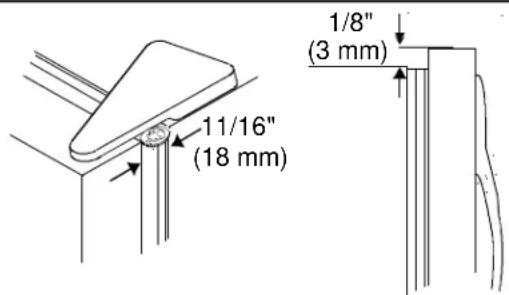

- Separe la puerta ^11/_16 " (18 mm) del frigorífico.
- El lado del asa de la puerta debe estar 18 " (3 mm) más alto que el lado del gozne. Cuando la puerta esté cargada con comida estará al mismo nivel.
- Monte el asa del frigorífico en el lado opuesto de la puerta utilizando los tornillos de montaje quitados en el paso anterior.
- Coloque la muesca del asa en su sitio y vuelva a colocar el tornillo.
-
Monte el asa del congelador en el lado opuesto de la puerta utilizando los tornillos de montaje quitados en el paso anterior.
-
Coloque en ángulo hacia abajo el borde frontal de la tapa del asa hacia el reborde posterior del asa del congelador. Verifique que la lengüeta inferior de la tapa del congelador se introduce por debajo del reborde posterior del asa del congelador. Inserte en su sitio el borde de la tapa del asa.
- Compruebe que la unidad esté nivelada correctamente siguiendo las instrucciones a partir del paso 5.
- Vuelva a colocar la rejilla inferior y la tapa del gozne inferior.

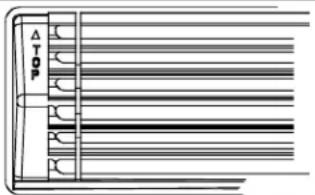

Importante: Busque la flecha impresa en el interior de la rejilla para su correcta colocación.
- Inserte primero la parte superior en su sitio. Presione hacia abajo la parte inferior hasta que se coloque en su sitio.
3. Traslade el frigorífico a su ubicación final.
PRECAUCIÓN
Proteja el suelo con cartón, alfombrillas o cualquier otro material para evitar daños en el mismo.
4. Conecte el cable de alimentación.
- El cable de alimentación sólo debe ser manipulado por personal de servicio cualificado. Para reparar el equipo, se necesitan herramientas especiales. Póngase en contacto con el servicio autorizado más cercano para realizar la revisión, reparación o ajuste del frigorífico.
5. Nivele el frigorífico.
a. Gire el tornillo de ajuste del rodillo (A) hacia la derecha para elevar el aparato, y a la izquierda para bajarlo.
b. Ajuste la pata estabilizadora (B) para que sujete el frigorífico firmemente contra la puerta.
PRECAUCIÓN
Para evitar lesiones o daños materiales causados por volcado del frigorífico, la pata estabilizadora debe estar firmemente apoyada sobre el suelo.
Lista de comprobación de la instalación
Esta lista de comprobación sirve tan solo para las anotaciones personales del usuario.
Usuario Instalador
Puertas
El asa lateral de la puerta está colocada 3 mm más alta que el lado del gozne de la puerta. (la puerta se rebaja cuando está cargada de comida.)
Las puertas cierran herméticamente el frigorífico.
Nivelación
El frigorífico tiene una inclinación de 6 mm de la parte frontal a la parte posterior.
La pata estabilizadora debe estar colocada en el suelo.
La rejilla inferior se ha acoplado correctamente al frigorífico.
Bibliografía sobre el producto
El manual de propietario se ha revisado incluyendo la siguiente información:
- Controles del frigorífico y del congelador
- Cajón contenedor con control de humedad
- Cajón con control de temperatura
- Ruidos normales durante el funcionamiento
Notas
Firma del cliente
Firma del instalador
Compañía instaladora/Teléfono
Fecha
Controles
Este frigorífico se ha diseñado para funcionar a temperaturas normales en una casa con una temperatura entre 13° y 43° C.
Controles del frigorífico y del congelador
Los controles del frigorífico y del congelador están situados en la pared superior trasera del frigorífico.

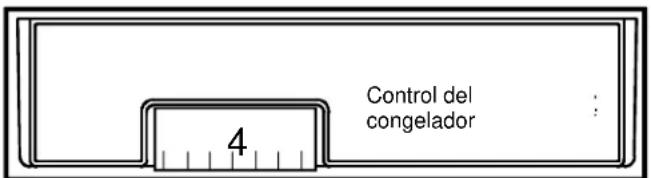

El controlador del congelador se encuentra en la parte frontal derecha del techo del congelador.
Ajuste de los controles
Si el control del congelador se fija en ■ni el frigorífico ni el congelador enfriarán. Inicialmente, fije ambos controles en 4. Espere 24 horas hasta que el congelador y el frigorífico estabilicen la temperatura. Después de las 24 horas, ajuste los controles, de uno en un número, como desee. Uno es el valor más caliente y siete es el más frío.
Ajuste los controles con un termómetro casero que pueda medir entre -21° y 10°C.
Coloque el termómetro suavemente entre paquetes congelados dentro del congelador. Espere entre 5 y 8 horas. Si la temperatura del congelador no es de -17° y -16° C, ajuste el control del frigorífico de uno en un número. Vuelva a comprobar después de 5 u 8 horas.
Coloque el termómetro en un vaso de agua en el centro del frigorífico. Espere entre 5 y 8 horas. Si la temperatura del frigorífico no está entre 3° a 4°C, ajuste el control, 1 número cada vez. Vuelva a comprobar después de 5 u 8 horas.
Características del frigorífico
Estantes del frigorífico
Los estantes pueden ajustarse para que se adapten a sus necesidades de almacenamiento. Algunos modelos llevan estantes Spillsaver™ y estantes Easy Glide™. Los estantes Spillsaver™ evitan las salpicaduras para facilitar su limpieza.
PRECAUCIÓN
Para evitar daños materiales, asegúrese de que están bien colocados antes de colocar alimentos en ellos.
PRECAUCIÓN
Para evitar lesiones o daños materiales, manipule con cuidado los estantes de cristal templado. Los estantes pueden romperse de repente si se mellan, rayan o exponen a cambios repentinos de temperatura.

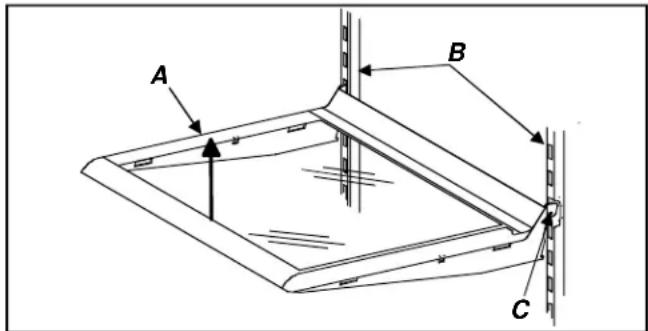

- Extraiga los estantes (A) elevando el frontal, liberando los ganchos (C) de la guía metálica (B) y tirando después hacia fuera.
- Vuelva a colocar los estantes insertando los ganchos (C) en la guía metálica (B) y bajando el frontal del estante.

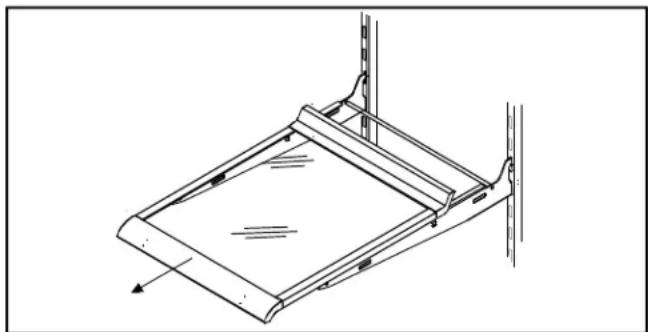

Algunos modelos también disponen de estantes Easy Glide™, que pueden sacarse para acceder fácilmente a los productos situados al fondo.
Los contenedores Garden Fresh™ mantienen durante más tiempo la frescura del producto. Envuelva el producto por completo. No lave el producto antes de colocarlo en el contenedor. Una humedad excesiva podría hacer que se perdiese prematuramente. No recubra el contenedor con papel de cocina. Estos pueden retener la humedad.
El control (D) de los contenedores Garden Fresh™ están situados debajo de la chambrana del estante frontal. El control ajusta la humedad en los cajones del contenedor. Mueva el control hasta high para productos con hojas como lechuga, espinaca o col. Mueva el control hasta low para productos con piel como coliflor, maíz o tomates.
Para limpiar o volver a colocar los cajones del contenedor, quite el estante y los cajones del contenedor siguiendo estos pasos:
- Abra el contenedor de la izquierda.
- En puertas con el gozne a la izquierda, abra el contenedor derecho.
PRECAUCIÓN
Para evitar lesiones o daños materiales, manipule con cuidado los estantes de cristal templado. Los estantes pueden romperse de repente si se mellan, rayan o exponen a cambios repentinos de temperatura.

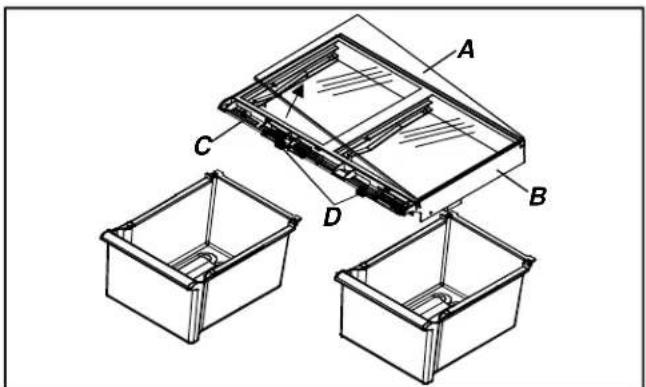

- Extraiga la cubierta de cristal del contenedor (A) empujando suavemente desde abajo. Incline uno de los extremos hacia arriba y tire hacia fuera.
- Extraiga el cajón del contenedor levantándolo por la parte frontal mientras lo sujeta por abajo y tire de él hacia afuera. En puertas del frigorífico que tengan el gozne a la izquierda, extraiga el contenedor de la derecha.
- Extraiga otro cajón del contenedor según se indica en el paso 3. Si la puerta no permite extraer el cajón, saque el cajón junto con el marco del contenedor según se indica en el paso 5.

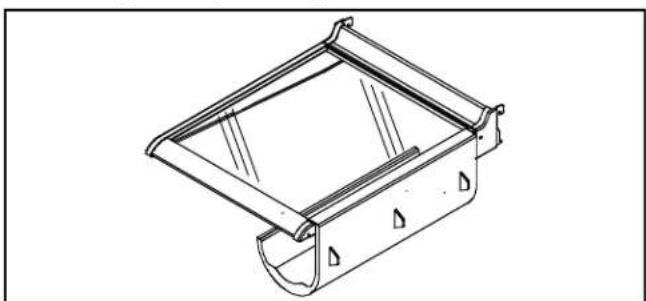

- Extraiga el marco del contenedor (B) levantando el marco por la moldura de plástico frontal (C) y sáquelo de las ranuras del raíl del frigorífico. Tire hacia delante y extráigalo de la unidad.
- Sustituya el depósito y el estante siguiendo a la inversa los pasos del 2 al 5.
Soporte de almacenamiento (algunos modelos)
El soporte de almacenamiento proporciona el almacenamiento conveniente para botellas, huevos, etc.
- Cuelgue el soporte enganchándolo en el estante.
Recipiente de almacenamiento con tapa (algunos modelos)
El recipiente de almacenamiento tiene una tapa y una bandeja para huevos. Al extraer la bandeja, es posible introducir un cartón estándar de huevos, hielo, etc.
Recipiente para productos lácteos (algunos modelos)
El recipiente proporciona un almacenaje adecuado para mantequilla, queso, etc.

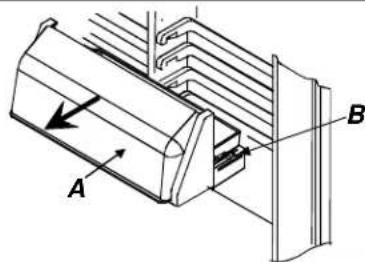

- Extraiga el recipiente levantando la puerta (A), empujando hacia abajo las lengüetas (B) del estante en ambos lados y tire hacia fuera de ella.
- Reponga el recipiente para productos lácteos, introduciéndolo hasta que las lengüetas (B) queden fijas en su sitio; a continuación baja la puerta (A).
Departamentos de la puerta
Ajuste los departamentos de la puerta para que se adapten a sus necesidades de almacenamiento.

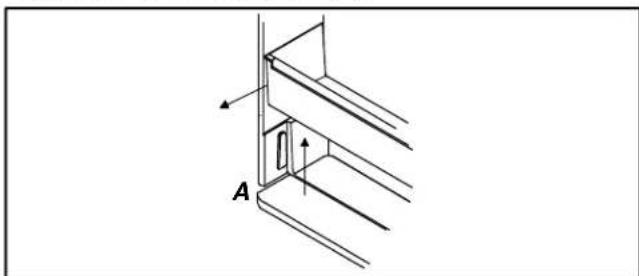

- Extraiga los estantes de la puerta empujando las lengüetas (A) de ambos lados del estante hacia el centro y tirando de ellos hacia fuera.
- Vuelva a colocarlos introduciéndolos hasta que las lengüetas (A) queden fijas en su sitio.

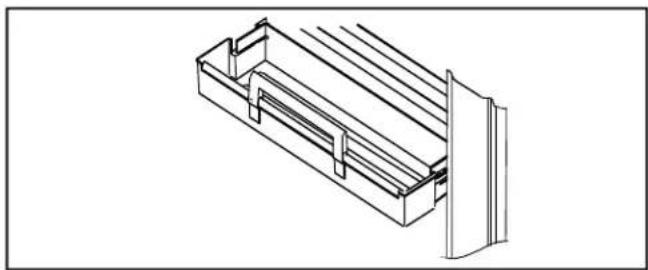

Soporte para paquetes altos (algunos modelos)
El soporte para paquetes altos mantiene de pie los productos con una altura considerable. El soporte encaja en el borde frontal de cualquier estante o departamento de la puerta del frigorífico.
Estantes de la puerta
- Extraiga los estantes de la puerta levantando los extremos y tirando de ellos.
- Vuelva a colocar los estantes introduciéndolos por las muescas de deslizamiento (A).

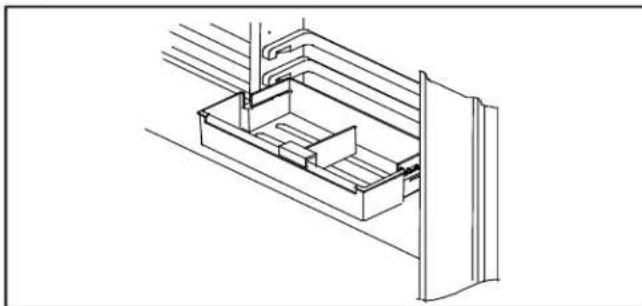

Separador ajustable (algunos modelos)
El separador ajustable permite inmovilizar los productos y ajustarlo para que se adapte a las necesidades de almacenamiento del usuario. El separador se acopla al recipiente del estante de la puerta.
Soporte para botellas (algunos modelos)
El soporte para botellas permite inmovilizar las botellas y ajustarlo para que se adapte a las necesidades de almacenamiento del usuario. El soporte para botellas se acopla al recipiente del estante de la puerta.
Características del congelador
Sistema anti-escarcha
Las secciones del frigorífico y del congelador son totalmente anti-escarcha. El deshielo se realiza automáticamente en condiciones normales. Ni el frigorífico ni el congelador necesitan ser descongelados.
Estante para servicio de hielo (algunos modelos)
Instale el estante de servicio de hielo (C) colocándolo sobre los tornillos y arandelas (A y B) e introduciéndolo.
PRECAUCIÓN
Asegúrese de que el estante está fijo antes de colocar productos sobre él para evitar daños materiales.
Estante extraíble (algunos modelos)
El estante extraíble se puede sacar para acceder fácilmente a los productos de su parte posterior.
- Saque el estante extraíble deslizándolo hacia adelante hasta que el punto esférico (B) situado debajo del raíl central (A) se alcance la altura de la ranura de moldeo.
- Sujete el estante por el raíl central (A), tire hacia arriba y extráigalo.
- Deslícelo hasta que el punto esférico (B) se introduzca en la ranura de moldeo.
Separador vertical de estantes (algunos modelos)
Instale el separador vertical de estantes realizando los pasos siguientes:
- Deslice las puntas del separador de estantes debajo de la rejilla deseada, ligeramente al margen del raíl central.
- Presione hacia abajo la parte superior del separador y deslice el gancho por debajo del raíl central.
Estante fijo de varillas (algunos modelos)
- Extraiga el estante de varillas tirando con energía.
- Vuelva a colocarlo deslizándolo hacia dentro hasta que se quede fijo en su sitio.
La cesta de varillas (A) se puede extraer para facilitar el acceso a los productos introducidos.
- Extraiga la cesta de varillas levantándola y tirando.
- Vuelva a colocarla deslizándola hacia dentro.

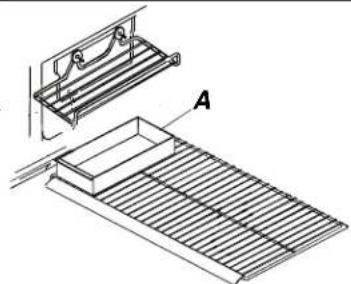

Bandeja de hielo (algunos modelos)
La bandeja de hielo (A) se coloca debajo del estante de servicio de hielo en el estante de varillas del congelador.
Para evitar descargas eléctricas que pueden provocar graves lesiones o incluso la muerte, desconecte la fuente de alimentación del frigorífico antes de su limpieza. Después de la limpieza, vuelva a conectar la alimentación.
PRECAUCIÓN
Para evitar lesiones o daños materiales, lea y respete todas las normas de limpieza del fabricante.
Limpieza general
- Lave las superficies y el exterior con un paño limpio utilizando una solución de 60 mL de bicarbonato sódico disuelto en 1 litro de agua.
- Aclare las superficies y el exterior con agua caliente. Seque las superficies con un paño suave y limpio.
-
NO UTILICE los siguientes productos:
-
productos de limpieza abrasivos o bastos, amoniaco, lejía con cloro, etc.
- detergentes o disolventes concentrados
• desengrasantes metálicos
Estos productos pueden rayar, quebrar o decolorar las superficies.
- No coloque los estantes, cazoletas, etc. en agua de lavar.
Eliminación de olores
- Extraiga toda la comida y desconecte la alimentación del frigorífico.
- Limpie todas las superficies interiores incluido el techo, el suelo y las paredes según las instrucciones de limpieza indicadas anteriormente. Preste una atención especial a las esquinas, hendiduras y muescas. Incluya todos los cajones, estantes y juntas.
- Conecte la alimentación del frigorífico y vuelva a colocar la comida en el mismo. Lave y seque todas las botellas, recipientes y tarros. Envuelva la comida en recipientes sellados para evitar más olores. Pasadas 24 horas, compruebe si ha desaparecido el olor.
Realice los pasos del 4 al 10 si no ha desaparecido el olor.
- Extraiga toda la comida y desconecte el frigorífico.
- Limpie todas las superficies interiores incluyendo el techo, el suelo y las paredes según las instrucciones de limpieza indicadas anteriormente. Preste una atención especial a las esquinas, hendiduras y muescas. Incluya todos los cajones, estantes y juntas.
- Coloque los contenedores en el estante superior del frigorífico. Llene el frigorífico y el congelador con hojas de periódico arrugadas.
- Coloque aglomerados de carbón vegetal aleatoriamente por todo el periódico.
- Cierre las puertas y espere entre 24 y 48 horas.
- Extraiga los aglomerados de carbón vegetal y los periódicos.
- Conecte la alimentación del frigorífico y vuelva a colocar la comida en su interior. Lave y seque todos los contenedores. Guarde la comida en contenedores cerrados para evitar el escape de olores. Después de 24 horas, compruebe si ha desaparecido el olor.
Adhesivos
- Elimine los restos de pegamento frotando la superficie del frigorífico con los dedos utilizando pasta de dientes hasta que se suelte el adhesivo.
- Frote la superficie con agua caliente. Seque la superficie con un paño suave y limpio.
Juntas de las puertas
- Limpie a conciencia las juntas de las puertas cada 3 meses, de acuerdo con las instrucciones de limpieza general.
- Aplique una fina película de vaselina para poder articular las juntas.
Bobinas del condensador
Limpie la bobina del condensador situada detrás de la rejilla inferior cada 3 meses para garantizar la potencia máxima del frigorífico. El polvo y las pelusas acumulados puede provocar lo siguiente:
- menor potencia de refrigeración
- mayor consumo de energía
-
en casos extremos, fallo prematuro del compresor
-
Extraiga la rejilla inferior, sujetando los extremos y sacándola del refrigerador.
- Limpie la superficie frontal de la bobina del condensador con una boquilla de aspiradora.
- Vuelva a colocar la rejilla inferior, insertando las pinzas en los orificios y haciendo presión.
- Levante las patas estabilizadoras (algunos modelos) girando la pata hacia la izquierda.
PRECAUCIÓN
Para evitar daños materiales, proteja todo tipo de suelo con cartones, alfombras u otro material protector.
- Separe el frigorífico de la pared. Pase una aspiradora por la rejilla de la parte posterior del frigorífico.
Estantes de cristal
PRECAUCIÓN
Para evitar lesiones o daños materiales, manipule con cuidado los estantes de cristal templado. Los estantes pueden romperse de repente si se mellan, rayan o exponen a un cambio brusco de temperatura.
Extraiga el estante elevando el frontal, liberando los ganchos de la guía metálica y después tirando de él hacia fuera. Coloque el estante sobre una toalla. Limpie el estante cuando llegue a la temperatura ambiente. Limpie las hendiduras siguiendo los pasos siguientes:
- Diluya detergente suave y cepille con la solución en las hendiduras, usando un cepillo de cerdas de plástico. Espere 5 minutos.
- Pulverice agua caliente en las hendiduras usando un pulverizador de grifo.
- Seque el estante en profundidad y vuelva a poner el mismo insertando los ganchos en la guía metálica y bajándolo del frontal.
Sustitución de bombillas
AVISO
Para evitar descargas eléctricas que pueden provocar graves lesiones o incluso la muerte, desconecte la fuente de alimentación del frigorífico antes de cambiar la bombilla. Tras cambiarla, conecte la alimentación.
PRECAUCIÓN
Para evitar lesiones o daños materiales, cumpla lo siguiente:
- Deje enfriar la bombilla.
- Póngase guantes para colocar la bombilla.
Luz del frigorífico
- Retire la cubierta de la bombilla (B) extrayendo los tornillos de tuerca hexagonal de 14 pulgadas (A). Ponga una bombilla que no supere los 25 vatios.
- Vuelva a colocar la cubierta (B) colocando los tornillos de tuerca hexagonal de 14 pulgadas (A).
Luz del congelador
- Retire la cubierta de la bombilla (B) extrayendo los tornillos de tuerca hexagonal de 14 pulgadas (A). Ponga una bombilla que no supere los 25 vatios.
- Vuelva a colocar la cubierta (B) colocando los tornillos de tuerca hexagonal de 14 pulgadas (A).
Trucos para las vacaciones
Siga los siguientes pasos para unas vacaciones cortas.
- Saque los alimentos perecederos. La garantía no cubre la pérdida de alimentos. Compruebe el certificado de la garantía por si existe una cobertura especial.
- Si se ha instalado una máquina de hacer hielo, mueva el brazo de la máquina hacia arriba, hasta la posición off. (Véase la sección “Maquina automática para fabricar hielo” de la página 72).
Realice los pasos siguientes para unas vacaciones largas.
- Vacíe las secciones del frigorífico y del congelador.
- Desenchufe el frigorífico.
- Limpie el frigorífico y las juntas de la puerta de acuerdo con las instrucciones "Generalidades" en la sección "Atención y limpieza".
- Deje las puertas abiertas, de forma que pueda circular aire por su interior.
- Si se ha instalado una máquina de hacer hielo, desconecte la alimentación de agua hacia el frigorífico y desplace hacia arriba el brazo de la máquina de hacer hielo, hasta la posición off. Véase la sección "Máquina automática para fabricar hielo" en la página 72.
Trucos para ahorrar energía
Este frigorífico se ha diseñado para que sea uno de los que menos energía consumen del mercado. Puede reducirse el consumo de energía observando lo siguiente.
- Debe usarse a temperaturas normales de entre 13° y 43° C, lejos de fuentes de calor y de la luz directa del sol.
- No ajuste los controles del frigorífico, congelador y del sistema Chiller Fresh™ a una temperatura inferior a la necesaria.
- Mantenga llena la sección del congelador.
- Mantenga limpias y flexibles las juntas de la puerta. Sustituya las juntas si están gastadas.
- Mantenga limpias las bobinas del condensador.
Ruidos normales en funcionamiento
Este nuevo frigorífico puede sustituir a otro de diferente diseño, menor potencia o más pequeño. Los frigoríficos actuales tienen nuevos dispositivos y ahorran más energía. Como resultado de ello, es posible que no le sean familiares ciertos ruidos. Estos ruidos son normales y pronto le serán familiares. Esto ruidos también indican que el frigorífico está funcionando según lo previsto.
- El control del frigorífico hace clic cuando arranca o se para el compresor.
- El ventilador del congelador hace soplar y girar el aire.
- En el sistema sellado (evaporador y cambiador de calor), la corriente de refrigerante borbotea, burbujea o suena como agua hirviendo.
- El calentador de deshielo silba, pita o borbotea.
- El temporizador de deshielo suena como un reloj eléctrico y se inicia y se detiene durante el ciclo de deshielo.
- El ventilador del condensador hace soplar y girar el aire.
- El compresor tiene un zumbido o un ruido pulsatorio que se inicia y se detiene cíclicamente.
- Los cubitos de hielo procedentes de la máquina de hielo (algunos modelos) caen en la cazoleta del hielo.
- La conexión de la válvula del agua de la máquina de hacer hielo (algunos modelos) zumba cuando se llena de agua la máquina de hacer hielo. Esto sucede tanto si el frigorífico está conectado a la alimentación de agua como si no. Si el frigorífico no está conectado a la alimentación de agua, pare el ruido elevando el brazo de la máquina de hacer hielo hasta la posición Off. La conexión de la válvula del agua está situada debajo del ventilador del condensador en la parte trasera del refrigerador.
Nota: El aislamiento de espuma ahorra mucha energía y tiene unas excelentes propiedades aislantes. Sin embargo, el aislamiento de espuma no absorbe tanto el ruido como los anteriores aislantes de fibra de vidrio.
Antes de avisar al servicio técnico
| Problema | Solución |
| El frigorífico no funciona. | Compruebe que está encendido el control del congelador.Asegúrese de que está enchufado el frigorífico. Si no lo está, enchufe el cable a la toma con el voltaje apropiado.Compruebe los fusibles o el cortacircuitos. Enchufe otro aparato a la toma de pared. Si la toma no funciona, cambie el fusible o reajuste el circuito.Espere 40 minutos y vea si vuelve a arrancar el frigorífico. Si está encendido el control del congelador, las luces se encienden pero 2 ventiladores y el compresor no funcionan, es posible que el frigorífico esté en el ciclo de deshielo. |
| El frigorífico sigue sin funcionar. | Desenchufe el frigorífico. cambie la comida a otro aparato o coloque hielo en la sección del congelador para conservar los alimentos. Llame al servicio técnico. |
| La temperatura parece ser demasiado alta. | Véanse las secciones anteriores.Espere un tiempo hasta que los alimentos recientemente añadidos alcancen la temperatura del frigorífico o del congelador. Si se introduce comida caliente, el frigorífico no alcanzará su temperatura normal hasta transcurridas varias horas.Compruebe que las juntas están selladas correctamente. Las juntas deben estar bien selladas al frigorífico.Limpie las bobinas del condensador. Véanse las instrucciones de “Bobinas del condensador” en la sección “Atención y limpieza”.Ajuste el control del frigorífico y del congelador. Véanse las instrucciones de “Controles de ajuste” en la sección “Controles”.La luz del congelador o del frigorífico permanece encendida. Si permanece encendida, quite la bombilla y llame al servicio técnico.La rejilla trasera de ventilación situada detrás del contenedor está bloqueada e impide el flujo del aire. Localice la rejilla de ventilación situada detrás del contenedor y límpiela de la suciedad que impide la ventilación o el flujo de aire. |
| La temperatura de los alimentos es excesivamente baja. | Limpie las bobinas del condensador. Véanse las instrucciones de “Bobinas de condensación” de la sección “Atención y limpieza”.Ajuste el control del frigorífico. Véanse las instrucciones de “Controles de ajuste” en la sección “Controles”.Ajuste el control del congelador a la posición menos fría. Véanse las instrucciones de “Controles de ajuste” en la sección “Controles”. Deje pasar varias horas hasta que se ajuste la temperatura. |
| El frigorífico funciona con una frecuencia excesiva. | Es normal que se mantenga una temperatura constante.Es posible que las puertas se hayan abierto con una frecuencia excesiva o durante un periodo de tiempo demasiado largo. la apertura de la puerta permite la entrada de aire caliente en el frigorífico. Cuanto más se abra la puerta más aire caliente se debe enfriar.Espere un tiempo hasta que los alimentos añadidos recientemente alcancen la temperatura del frigorífico o del congelador. Pueden pasar varias horas hasta que el frigorífico alcance la temperatura normal.Limpie las bobinas del condensador. Véanse las instrucciones de “Bobinas de condensación” de la sección “Atención y limpieza”.Ajuste el control del congelador. Véanse las instrucciones de “Controles de ajuste” en la sección “Controles”.La luz del congelador permanece encendida. Si permanece encendida, quite la bombilla y llame al servicio técnico.Compruebe que el frigorífico está nivelado. Véase la sección “Nivelación del frigorífico” en las instrucciones de instalación. |
| Se forman gotas de agua en el interior del frigorífico. | Es normal en periodos de gran humedad o si las puertas se han abierto con frecuencia.Envuelva la comida completamente y seque los contenedores húmedos antes de guardarlos en el frigorífico para evitar la acumulación de humedad. |
| Se forman gotas de agua en el exterior del frigorífico. | Compruebe si están selladas adecuadamente las juntas de la puerta. Las juntas deben estar completamente selladas al frigorífico.Es normal durante períodos de gran humedad o si las puertas se abren con gran frecuencia. |
| El frigorífico desprende olores. | Véanse las instrucciones “Eliminación de olores” en la sección de “Atención y limpieza”. |
| El frigorífico hace unos ruidos extraños o demasiado altos. | Puede ser normal. Véase la sección “Ruidos en funcionamiento normal”. |
| Los cubitos de hielo tienen un mal olor. | Véanse las instrucciones “Eliminación de olores” en la sección “Atención y limpieza”.La comida no se ha aislado correctamente en el compartimento del frigorífico o del congelador. Envuelva de nuevo la comida ya que los olores pueden pasar al hielo si ésta no está aislada correctamente.Deseche el hielo y limpie con más frecuencia la cazoleta o las bandejas de hielo. Los cubitos de hielo son porosos y absorben fácilmente los olores.El agua contiene minerales como el sulfuro. En algunas situaciones, pueden que tenga que instalar un filtro para eliminar los problemas de olor y sabor. |
| Los cubitos de hielo se pegan o “encogen”. | Vacíe con más frecuencia la cazoleta o las bandejas de cubitos de hielo. Si no se usan con frecuencia, los cubitos de hielo pueden pegarse o encoger. |
Garantía limitada de un año
Garantía limitada de cinco años del compresor
Primer año
Amana proporcionará de forma gratuita una pieza de repuesto, libre a bordo (FOB) de Amana, Iowa, EE.UU., por cualquier pieza defectuosa debido a su factura o a sus materiales.
Del segundo al quinto año
Amana proporcionará de forma gratuita una pieza de repuesto, libre a bordo (FOB) de Amana, Iowa, EE.UU., por cualquier compresor defectuoso debido a su factura o a sus materiales.
Límites de la garantía
- Comienza en la fecha compra.
- El servicio lo debe realizar un técnico autorizado por Amana.
La garantía queda anulada si
- La placa del número de serie está estropeada.
- El producto se ha utilizado comercialmente, se ha alquilado o se ha arrendado.
- El producto está defectuoso o está dañado debido a accidente, alteración, conexión del mismo a una fuente de suministro eléctrico inapropiada, fuego, inundación, tormentas, envío o manipulación, o por otras condiciones que estén fuera del control de Amana.
- El producto se usa o se instala de forma inadecuada.
Responsabilidades del propietario
- Facilitar prueba de compra (recibo de compra).
- Proporcionar una atención y mantenimiento normales. Realice la sustitución de piezas como se indica en el Manual del propietario.
- Colocar el producto en un lugar accesible para realizar la reparación.
- Pagar los costes de servicio especial fuera de las horas normales de servicio técnico.
- Pagar las llamadas al servicio técnico relacionadas con la instalación o el uso del producto.
En ningún caso, Amana será responsable de los daños inherentes o consiguientes incluida la pérdida de alimentos\*.
Para cualquier consulta relacionada con todo lo anterior o para localizar el servicio técnico autorizado, póngase en contacto con el proveedor del aparato en:
Teléfono 1-319-622-5511
Fax: 1-319-622-2180
Requisitos eléctricos 134
Características do frigorífico 139
Prateleiras do frigorífico 139
Gavetas para vegetais Garden Fresh™ 140
Características do congelador 141
Sistema Frost-Free 141
Cuidados e limpeza 142
Generalidades 142
Requisitos eléctricos
Número de modelo: ____
Número de fabrico:
Número de série ou S/N:
5. Nivele o frigorífico.
A grelha inferior está correctamente montada no frigorífico.
Características do frigorífico
Prateleiras do frigorífico
Características do congelador
Sistema Frost-Free
- Manual internacional del propietario del frigorífico con congelador inferior Índice
- Nota:
- Este símbolo representa una precaución de seguridad.
- Requisitos eléctricos
- Identificación del modelo
- ATENCIÓN
- Evacuación adecuada de su frigorífico
- ANTES DE DESPRENDERSE DE SU VIEJO FRIGORÍFICO O CONGELADOR:
- Instrucciones de instalación
- Introducciones
- Requisitos de instalación
- Extracción de la base de madera
- PRECAUCIÓN
- Extracción y cambio de las puertas en caso necesario.
- Herramientas necesarias
- Traslade el frigorífico a su ubicación final.
- Conecte el cable de alimentación.
- Nivele el frigorífico.
- Lista de comprobación de la instalación
- Usuario Instalador
- Puertas
- Nivelación
- Bibliografía sobre el producto
- Controles
- Controles del frigorífico y del congelador
- Ajuste de los controles
- Características del frigorífico
- Estantes del frigorífico
- Soporte de almacenamiento (algunos modelos)
- Recipiente de almacenamiento con tapa (algunos modelos)
- Recipiente para productos lácteos (algunos modelos)
- Departamentos de la puerta
- Soporte para paquetes altos (algunos modelos)
- Estantes de la puerta
- Separador ajustable (algunos modelos)
- Soporte para botellas (algunos modelos)
- Características del congelador
- Sistema anti-escarcha
- Estante para servicio de hielo (algunos modelos)
- Estante extraíble (algunos modelos)
- Separador vertical de estantes (algunos modelos)
- Estante fijo de varillas (algunos modelos)
- Bandeja de hielo (algunos modelos)
- Limpieza general
- Eliminación de olores
- Adhesivos
- Juntas de las puertas
- Bobinas del condensador
- Estantes de cristal
- Sustitución de bombillas
- AVISO
- Luz del frigorífico
- Luz del congelador
- Trucos para las vacaciones
- Trucos para ahorrar energía
- Ruidos normales en funcionamiento
- Garantía limitada de un año
- Garantía limitada de cinco años del compresor
- Primer año
- Del segundo al quinto año
- Límites de la garantía
- La garantía queda anulada si
- Responsabilidades del propietario
- En ningún caso, Amana será responsable de los daños inherentes o consiguientes incluida la pérdida de alimentos\*.
- Nivele o frigorífico.
- Características do frigorífico
- Prateleiras do frigorífico
- Características do congelador
- Sistema Frost-Free
Marca : AMANA
Modelo : BX518VE
Categoría : Refrigerador
