Producttype	Koelkast met vriezer onder
Merk	Amana
Model	BX518VE
Voeding	230 V, 50 Hz, 10 A, apart circuit met aarding
Compartimenten	Koelvak en vriezer
Vorstvrij systeem	Ja, automatisch
Bediening	Apart voor koelkast en vriezer, instelling van 1 (warm) tot 7 (koud)
Groentelades	Garden Fresh™ met vochtregeling (hoog/laag)
Legplanken	Spillsaver™ (morsbestendig) en Easy Glide™ (uitschuifbaar)
Verlichting	Lamp max 25 W (koelvak en vriezer)
Condensor	Spiraal elke 3 maanden reinigen
Onderhoud en reiniging	Reinigen met baking soda (60 ml/l heet water); geen schurende reinigingsmiddelen gebruiken
Veiligheid	Uitschakelen voor reiniging; installatie door gekwalificeerde technicus; deuren verwijderen voor afvoer
Garantie	1 jaar onderdelen (f.o.b. Amana), 5 jaar compressor
Handleiding	180 pagina's, gratis te downloaden als PDF

Veelgestelde vragen - BX518VE AMANA

Wat te doen als de koelkast niet werkt?

Controleer of de vriezerbediening op aan staat, of het apparaat is aangesloten en of de zekering of automaat niet is gesprongen. Als de lampjes branden maar de ventilatoren niet draaien, wacht dan 40 minuten (ontdooicyclus). Neem contact op met de technische dienst als het probleem aanhoudt.

Hoe kan ik de draairichting van de deuren omkeren?

Volg de gedetailleerde instructies in de handleiding: demonteer de handgrepen en scharnieren, keer de deuraanslagen om en monteer de scharnieren aan de andere kant. Gebruik geschikt gereedschap en bescherm de oppervlakken met schilderstape.

Waarom zitten er waterdruppels aan de binnenkant?

Dit is normaal bij hoge luchtvochtigheid of als de deuren vaak worden geopend. Wikkel etenswaren goed in en droog vochtige bakjes af voordat u ze in de koelkast plaatst.

Hoe maak ik de koelkast schoon?

Schakel het apparaat uit. Reinig de binnen- en buitenoppervlakken met een mengsel van 60 ml zuiveringszout (baking soda) in 1 liter heet water. Spoel na met heet water en droog met een zachte doek. Gebruik geen schurende reinigingsmiddelen of staalwol.

Wat te doen bij hardnekkige geur?

Verwijder al het voedsel en reinig alle oppervlakken grondig. Plaats houtskool briketten op krantenpapier in de compartimenten. Sluit de deuren gedurende 24 tot 48 uur, verwijder daarna alles en plaats het voedsel terug in luchtdichte bakjes.

Hoe stel ik de temperatuur in?

Stel de bediening in op 4. Wacht 24 uur. Pas een stand per keer aan. De ideale temperatuur is -17°C tot -16°C voor de vriezer (tussen bevroren pakjes) en 3°C tot 4°C voor de koelkast (in een glas water).

De koelkast maakt geluid, is dat normaal?

Ja, de volgende geluiden zijn normaal: borrelen van het koelmiddel, klikken van de bediening, zoemen van de ventilatoren, sissen van het ontdooien. Raadpleeg de volledige lijst in het hoofdstuk 'Normale bedrijfsgeluiden' van de handleiding.

Hoe vervang ik de lamp?

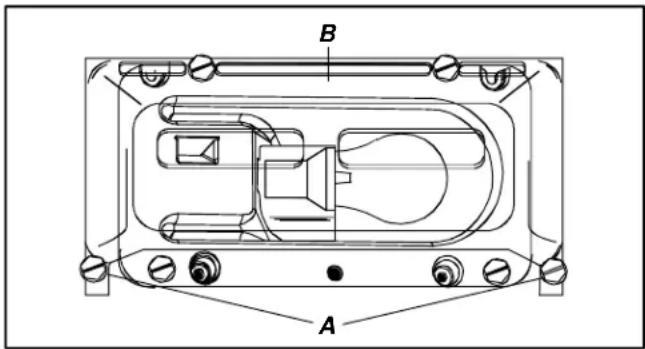

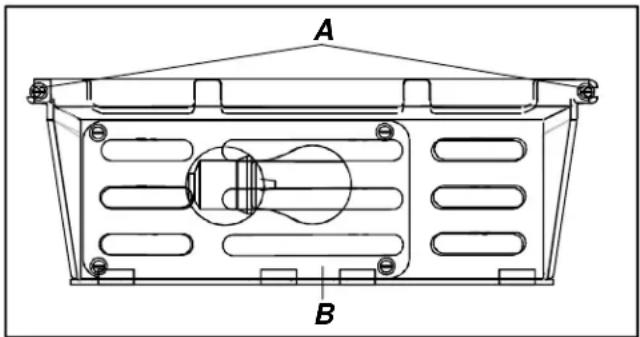

Schakel de koelkast uit. Verwijder de 1/4' inbusschroeven om de lampafdekking te verwijderen. Vervang door een lamp van maximaal 25 watt. Draai de afdekking weer vast en sluit het apparaat weer aan.

Waarom is de temperatuur van etenswaren te laag?

Reinig de spiraalcondensor (achter het onderste rooster). Stel de bediening van de koelkast of vriezer op een lager nummer (warmer). Wacht enkele uren tot de temperatuur stabiel is.

Hoe kan ik energie besparen?

Plaats de koelkast uit de buurt van warmtebronnen, zorg voor een normale omgevingstemperatuur (13-43°C), houd de deurrubbers schoon en soepel, stel niet te koud in, vul de vriezer en reinig de condensor elke 3 maanden.

GEBRUIKSAANWIJZING BX518VE AMANA

Gebruiksaanwijzing en onderhoudshandleiding voor de internationale koel-/vriescombinatie met vriesruimte onder Inhoud

Weggooien van uw koelkast 75

Installatie-instructies 75

Installatiechecklist 79

Regelaars 80

Elementen voor verse levensmiddelen

en vriesruimte 80

De planken instellen 80

Eigenschappen voor verse levensmiddelen ....80

Schappen voor verse levensmiddelen 80

Garden Fresh™ groenteladen 81

Opbergrek (sommige modellen)......81

Bewaarvak met deksel (sommige modellen) .....81

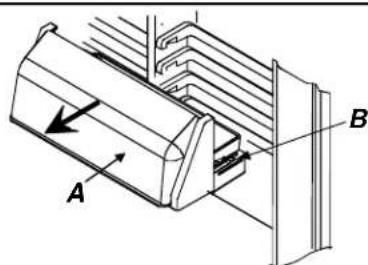

Zuivelcentrum (sommige modellen) 81

Deurvakken....81

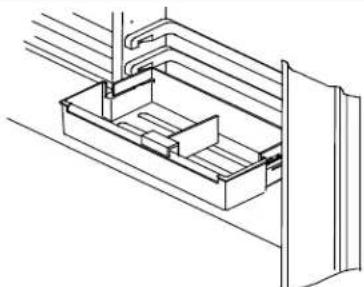

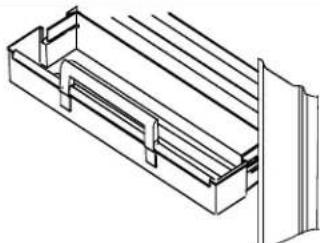

Reling voor hoge verpakkingen

(sommige modellen) 82

Deurschappen 82

Verstelbare verdeler (sommige modellen) .....82

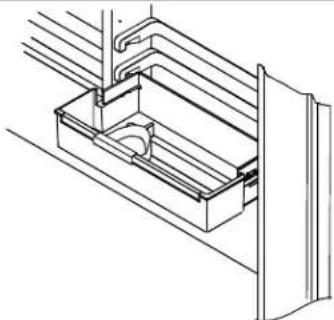

Flessenhouder (sommige modellen) 82

Elementen van de vriesruimte 82

Automatisch ontdooisysteem....82

Rek voor ijslades (sommige modellen) 82

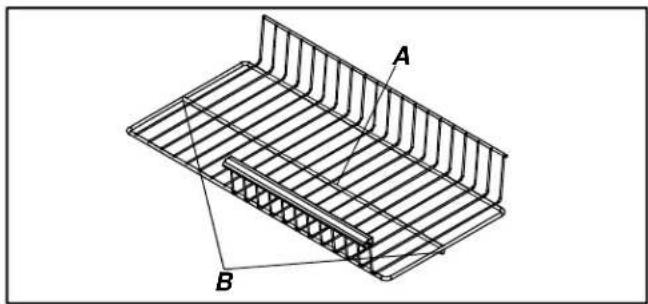

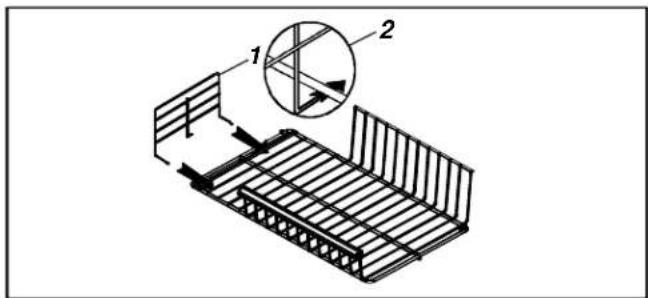

Uitschuifplank (sommige modellen) 82

Verticale plankverdeler (sommige modellen) .....83

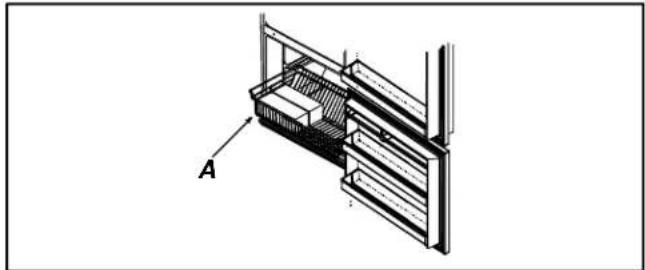

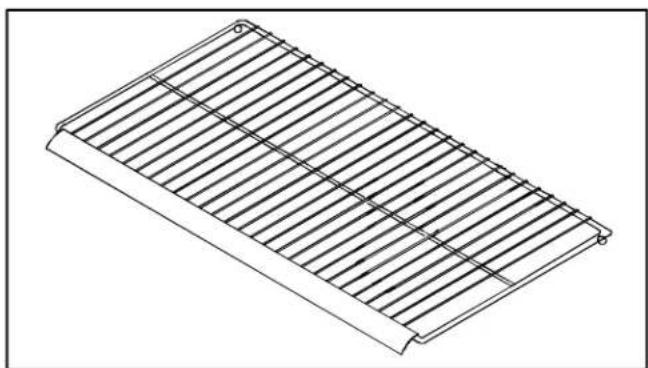

Vaste draadplank (sommige modellen) 83

Mand 83

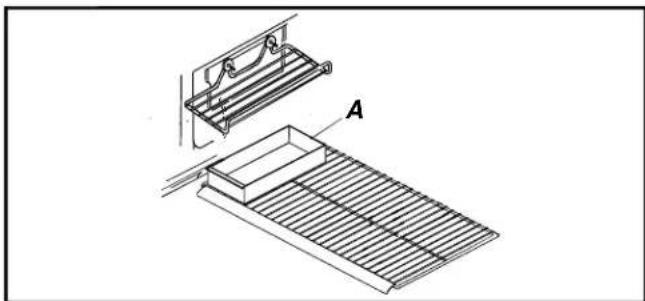

Bak voor blokjes (sommige modellen) 83

Onderhoud en reiniging 83

Algemeen reinigen 83

Geuren verwijderen 84

Lijmen 84

Deurafsluitingen 84

Condensorspoelen 84

Glazen planken 84

Het lampje vervangen 84

Vakantietips 85

Energietips 85

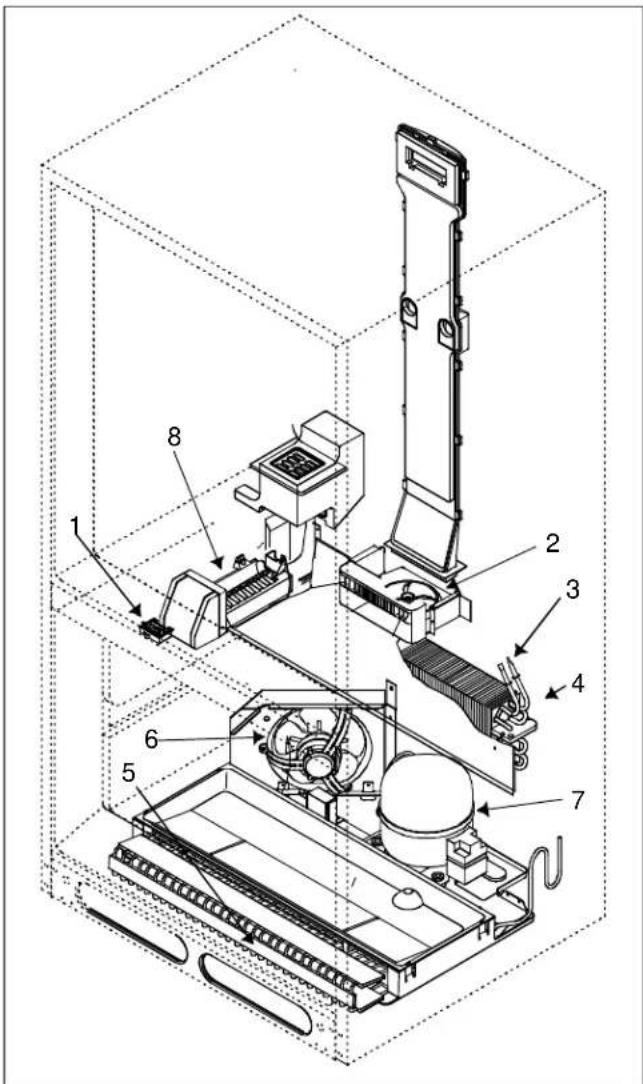

Normale bedrijfsgeluiden....86

Voordat u de reparatiedienst belt 87

Garantie 89

Opmerking:

Vertaling kan soms een verschil in betekenis veroorzaken. In alle gevallen waar de betekenis verschilt, is de meest nauwkeurige betekenis de Engelse versie van dit document.

Dit symbool geeft een veiligheidswaarschuwing aan.

De koelkast is zodanig ontworpen dat deze op een afzonderlijk circuit van 230 V, 50 Hz, 10 A werkt.

Modelidentificatie

Productinformatie staat op het serienummerplaatje. Noteer de volgende informatie.

Model Number (modelnummer): ____

Manufacturing Number (fabrikatienummer): ____

Serial of S/N Number (serienummer): ____

Aankoopdatum: ____

Naam en adres van verkoper: ____

Bewaar een kopie van de aankoopfactuur voor later gebruik.

GEVAAR

Weggooien van uw koelkast

BELANGRIJK: Kinderen die zich opsluiten in koelkasten en stikken, is niet alleen een probleem uit het verleden.

Afgedankte of achtergelaten koelkasten zijn nog steeds gevaarlijk, zelfs als ze maar "enkele dagen" worden achtergelaten. Indien u zich wilt ontdoen van uw oude koelkast volg dan onderstaande instructies om ongelukken te vermijden.

VOORDAT U UW OUDE KOELKAST OF DIEPVRIES WEGGOOIT:

• Verwijder de deuren.
• Laat de planken op hun plaats zodat kinderen niet zo makkelijk in de koelkast kunnen klimmen.

Installatie-instructies

Inleiding

De koelkast moet aangesloten worden door een bevoegde bevægote technicus, volgens deze installatie-instructies.

Meet de deuropening, en de diepte en breedte van de koelkast. Verwijder de deurhendels indien noodzakelijk. De technicus moet de voorschriften voor aansluiting van de plaatselijke waterleiding- en elektriciteitsbedrijven volgen.

Reparaties of vervanging van het netsnoer moeten door een technicus worden uitgevoerd.

De juiste installatie zorgt ervoor dat de koelkast het efficiëntst werkt. Amana Appliances neemt geen verantwoordelijkheid voor onjuiste installatie.

Installatievereisten

1. Sluit aan op met een geaard stopcontact met een afzonderlijk 230 V, 50 Hz, 10 A circuit.
2. Bescherm zachte vloerbekleding met karton of dekens.
3. Installeer op een vloer die tot 429 kg kan ondersteunen.
4. Zorg voor 25 mm speling aan de bovenkant en 5 mm aan de zijkanten van de koelkast.

OPMERKING: Installeer de koelkast niet in de buurt van een oven, radiator of andere warmtebron. Installeer de koelkast niet op een plaats waar de temperatuur onder de 13 °C komt.

1. De houten basis verwijderen.

OPGELET

• Om persoonlijke verwondingen of beschadigingen te vermijden moeten twee personen de houten basis verwijderen.

• Laat om mechanische storing te voorkomen de koelkast niet langer dan voor het verwijderen van de bouten nodig is op de zijkant liggen.

• Plak de deuren in de rechter en linker bovenhoeken vast om te voorkomen dat ze onverwacht open gaan.

• Schuif een karretje onder de zijkant van de koelkast tegenover de scharnieren.
• Pak de koelkast in met een deken of kussen. Wikkel de riem rond de koelkast. Plaats piepschuim uit de verpakking onder de riem. Maak de riem stevig vast. Haal de riem niet te strak aan.
• Vaat het karretje naar de vloer zakken met de hendels naar beneden gericht.
• Verwijder de twee bovenste bouten uit de bescherming.
• Plaats het karretje en de koelkast opnieuw rechtop en verwijder de riem.
• Schuif het karretje onder de tegenovergestelde zijkant van de koelkast.
• Herhaal stap 3-5.
• Verwijder de houten basis.
• Zet de kar en de koelkast weer rechtop. Zet de koelkast vóór de uiteindelijke plaats van bestemming en verwijder de kar.

2. De deuren zo nodig verwijderen en omdraaien.

Bij sommige installaties is het nodig dat de deuren worden omgedraaid zodat ze helemaal geopend kunnen worden. Om de draairichting van de deuren te veranderen, voert u de volgende stappen uit:

Benodigd gereedschap

Geschikte moersleutels

Kruiskopschroevendraaier

Platte schroevendraaier

Afplakband

BELANGRIJK: Voor het verwijderen van proppen met gebruik van een platte schroevendraaier of plamuurmes het blad met afplakband afplakken om beschadiging aan de afwerking van de koelkast te voorkomen. Voor proppen die met een schroevendraaier of moersleutel verwijderd moeten worden het gepaste gereedschap gebruiken om beschadiging van de proppen te voorkomen.

1. De deurhendel van de koelkast verwijderen.

2. Verwijder de schroef (C) uit de sierstrip van de bovenste hendel (A). Wrik de rand van de sierstrip (A) omhoog met het met afplakband bedekte blad van een schroevendraaier. Verwijder de hendel(B) van de deur door 1 overblijvende bevestigingsschroef (C) aan elk uiteinde van de hendel te verwijderen.

- Verwijder 1 prop uit de bovenkant van de deur aan de scharnierkant en 2 uit de voorkant van de deur

aan de scharnierkant (D). Breng de 3 proppen met bevestigingsschroeven (C) aan in de lege bevestigingsgaten aan de andere kant van de deur.

1. De deurhendel van de vriesruimte verwijderen.

2. Open de deur van de vriesruimte 90°. Zoek de twee inkepingen op de achterkant van de hendel van de vriesruimte (A) op. Steek hier het met afplakband bedekte blad van een schroevendraaier in. Wrik de achterste rand van het beschermkapje van de deurhendel (B) omhoog en verwijder dit van de hendel.

3. Verwijder de hendel (A) van de deur door de twee bevestigingsschroeven te verwijderen.
4. Verwijder 2 proppen (D) uit de andere kant van de deur van de vrieskast en zet deze in de lege bevestigingsgaten.

1. De deksel van het bovenscharnier verwijderen. De deksel kan met de hand verwijderd worden. Verwijder de ^5/_16 " schroeven (A) om het bovenscharnier (B) en het vulstuk (C) los te maken met een zeskantsleutel. Verwijder en bewaar alle vulstukken (C en D).
2. De koelkastdeur verwijderen door de deur van de middelste scharnierpen (F) en zeskantmoer (E) af te tillen. Inspecteer de deur om er zeker van te zijn dat alle vulstukken (D) bij de scharnierpen zijn.
3. De middelste scharnierpen (F) verwijderen met gebruik van de zeskantsleutel. Omdat de pen heel nauw past, moet wellicht stevige druk worden uitgeoefend. Verwijder en bewaar alle vulstukken (D).
4. De deur van de vriesruimte verwijderen door deze van het onderste scharnier (K) af te tillen.
5. De middelste scharnierbeugel (G) en vulstuk (H) met een kruiskopschroevendraaier verwijderen.
6. Verwijder het rooster en de deksel van het onderscharnier. Beide kunnen met de hand verwijderd worden.
7. Verwijder de onderste scharnierpen (J), onderscharnier (K) en scharniervulstukken (L) met de zeskantsleutel. Verwijder en bewaar de vulstukken (D).

1. De deurstoppen omkeren.

2. Zoek de deurstoppen (B) aan de onderkant van de koelkastdeur (A) op. Maak de twee kruiskopschroeven los om de deurstop te verwijderen. Verwijder de twee kruiskopschroeven aan de tegenoverliggende kant van de deur. Monteer de deurstop op de tegenoverliggende kant. Breng de resterende schroeven in de lege bevestigingsgaten aan.

3. Herhaal bovenstaande aanwijzingen voor het omkeren van de deurstop op de deur van de vriesruimte.

1. De deuren omkeren door de volgende stappen uit te voeren:

- Verwijder de proppen en schroeven in de tegenoverliggende kant van de koelkast. Breng deze aan in de gaten die achter zijn gebleven na het verwijderen van de scharnieren.

1. De onder-, midden- en bovenscharnieren met vulstukken aan de tegenoverliggende kant van de kast monteren.

- Breng het onderscharnier op de tegenoverliggende kant van de kast aan. Controleer dat de scharniervulstukken op hun plaats zijn voordat u het scharnier vastschroeft. Zet, nadat u de scharnierpen in het buitenste gat hebt geplaatst, de ronde vulstukken terug. Bij sommige onderscharnieren zijn er proppen in de gaten. Verwijder in dat geval de prop uit het buitenste gat, zet de pen in het gat en zet de prop in het lege gat terug.

• Breng het bovenscharnier en de vulstukken aan, maar laat genoeg speling om de gescharnierde kant van de koelkastdeur op zijn plaats te schuiven. Maak het bovenscharnier vast zodat de deur stevig op zijn plaats wordt gehouden.

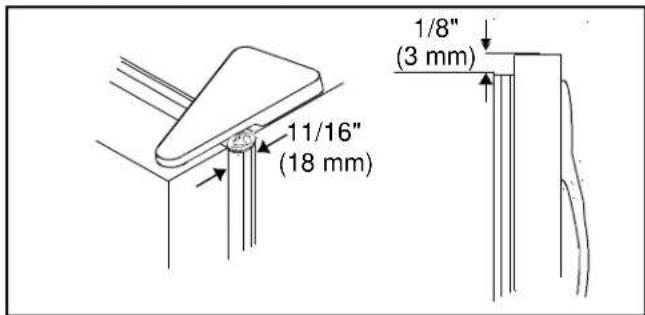

• De afstand tussen de deur en de kast moet 18 mm ( ^11/_16 inch) zijn.
• De kant van de deur met de hendel moet ongeveer 3 mm (1/8 inch) hoger zijn dat de gescharnierde kant. De deur wordt waterpas als deze wordt opgevuld met levensmiddelen.

1. De deurhendel van de koelkast aan de tegenoverliggende kant bevestigen met de in een vorige stap verwijderde bevestigingsschroeven.

- Klik de sierstrip van de hendel op zijn plaats en breng de schroef weer aan.

1. De deurhendel van de vriesruimte aan de tegenoverliggende kant bevestigen met de in een vorige stap verwijderde bevestigingsschroeven.

2. Draai de voorrand van de beschermkap van de hendel naar beneden naar de achterrand van de hendel van de vriesruimte. Controleer dat het onderste uitsteeksel op de beschermkap van de vriesruimte onder de achterrand van de hendel van de vriesruimte schuift. Klik de achterste rand van de beschermkap van de hendel op zijn plaats.

3. Controleren dat de koel-/vriescombinatie waterpas is nadat de aanwijzingen beginnend met stap 5 zijn uitgevoerd.
4. Het rooster onderaan en de deksel van het onderscharnier weer aanbrengen.

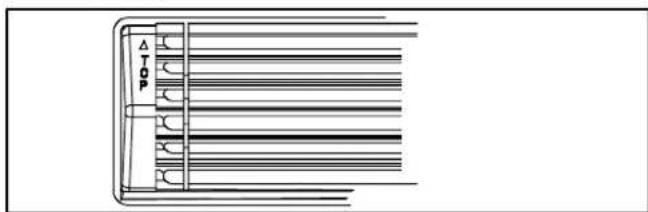

Belangrijk: Kijk naar de op de binnenkant van het rooster gedrukte pijl om voor de juiste plaatsing te zorgen.

- Klik het bovenste gedeelte eerst op zijn plaats. Duw op het onderste deel van het rooster totdat dit op zijn plaats klikt.

3. De koelkast op de uitkozen plaats neerzetten.

OPGELET

Bescherm de vloer met karton, kleden of ander beschermend materiaal om beschadiging aan de vloer te voorkomen.

4. De stekker van het netsnoer in het stopcontact steken.

- Het netsnoer mag uitsluitend door bevoegd onderhoudspersoneel worden gerepareerd. Er is speciaal gereedschap nodig om het apparaat te onderhouden. Neem contact op met de dichtstbijzijnde onderhoudsinstantie voor onderzoek, reparatie of afstellen.

5. De koelkast waterpas maken.

a. Draai de rolstelschroef (A) naar rechts om de kast omhoog te brengen en naar links om de kast omlaag te brengen.
b. Stel de stabiliseerpoot (B) zodanig af dat de koelkast stevig tegen de vloer ondersteund wordt.

OPGELET

Om persoonlijk letsel of schade aan eigendommen door het omkiepen van de koelkast te vermijden, moet de stabiliseerpoot stevig tegen de vloer staan.

Deze checklist is uitsluitend voor uw persoonlijke archief.

Klant Installateur

□ □

Deuren

De kant van de deur met de hendel is 3 mm hoger dan de gescharnierde kant van de deur. (De deur zakt naar beneden wanneer er levensmiddelen in zijn geplaatst.)

□ □

De deuren sluiten volledig tegen de kast.

□ □

Waterpas

De koelkast is 6 mm van voor naar achter gekanteld.

□ □

De stabiliseerpoot staat stevig op de vloer.

□ □

Het rooster onderaan is bevestigd aan de koelkast.

□ □

Productliteratuur

De gebruikershandleiding werd gelezen, waaronder de volgende informatie:

- Regelaars voor verse levensmiddelen en vriesruimte

• Groentelade met vochtigheidsregeling

• Lade met temperatuurregeling

• Normale bedrijfsgeluiden

Opmerkingen

Handtekening klant

Handtekening installateur

Bedrijf installateur/telefoonnummer

Datum

Regelaars

Deze koelkast is ontworpen voor gebruik bij normale woningtemperaturen, van 13°C tot 43°C.

Regelaars voor verse levensmiddelen en vriesruimte

De regelaar voor de verse levensmiddelen bevindt zich bovenaan op de achterwand van de ruimte voor verse levensmiddelen.

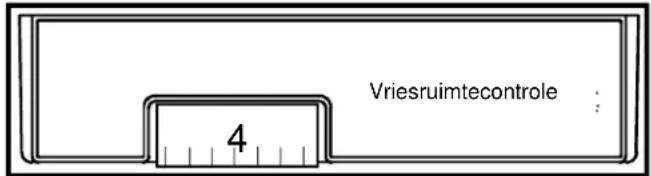

De regelaar voor de vriesruimte bevindt zich rechtsboven op het plafond van het vriesgedeelte.

De regulaars instellen

Wanneer de vriesruimteregelaar is ingesteld op ■koelen zowel de koelkast als de vriesruimte niet. Stel eerst beide regelaars in op 4. Wacht 24 uur totdat de temperatuur in de koelkast en de vriesruimte gestabiliseerd is. Stel na 24 uur de regelaars met één cijfer tegelijk af op de gewenste temperatuur. Eén is de warmste instelling en zeven is de koudste.

Stel de controles nauwkeurig af met gebruik van een huishoudthermometer met een temperatuurbereik tussen -21°C en 10°C.

Plaats de thermometer tussen bevroren pakjes in het vriesgedeelte. Wacht 5 tot 8 uur. Als de temperatuur in de vriesruimte niet -17°C tot -15°C is, stel de vriesruimteregelaar dan met één cijfer tegelijk af. Verifieer opnieuw na 5 tot 8 uur.

Zet de thermometer in een glas water middenin het gedeelte voor verse levensmiddelen. Wacht 5 tot 8 uur. Als de temperatuur voor verse levensmiddelen niet 3°C tot 4°C is, stel de regelaar voor verse levensmiddelen dan met één cijfer tegelijk af. Verifieer opnieuw na 5 tot 8 uur.

Elementen voor verse levensmiddelen

Planken voor verse levensmiddelen

De planken zijn verstelbaar zodat ze voldoen aan individuele bewaarbehoeften. Sommige modellen zijn uitgerust met Spillsaver™ planken en Easy Glide™ schappen. Spillsaver™ planken houden kleine hoeveelheden gemorst product vast waardoor reinigen makkelijker is.

OPGELET

Zorg ervoor dat de plank stevig op zijn plaats zit voordat u artikelen op de plank terugzet om schade aan eigendommen te vermijden.

OPGELET

Wees voorzichtig met van voorgespannen glas om persoonlijk letsel of planken aan eigendommen te vermijden. Deze planken kunnen breken indien zij worden gekrast of gekerfd, of indien zijn aan snelle temperatuurswisselingen worden blootgesteld.

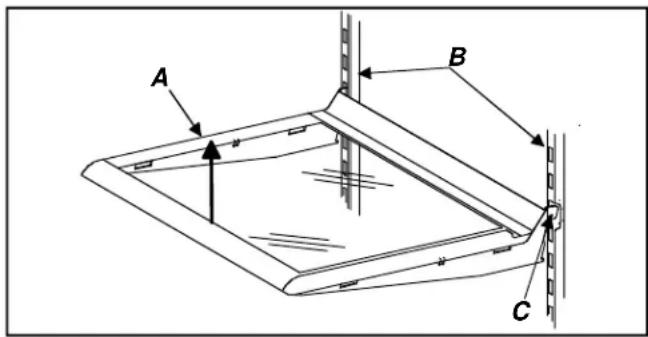

• Verwijder de planken (A) door de plank aan de voorkant op te tillen, de haken (C) uit het metalen spoor (B) vrij te maken en de plank vervolgens naar buiten te trekken.
• Zet de planken weer terug door de haken (C) in het metalen spoor (B) te steken en de voorkant van de plank te laten zakken.

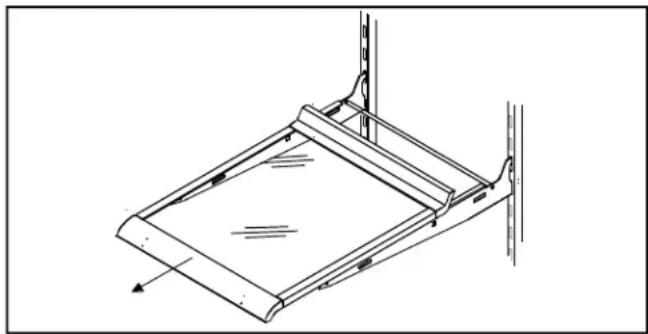

Easy Glide™ planken kunnen naar voren worden getrokken zodat u makkelijker bij artikelen achterin de koelkast kunt komen.

In Garden Fresh™ groenteladen blijven groenten en fruit langer vers. Pak de groenten of het fruit stevig in. Was de groenten of het fruit niet voordat u het in de groentelade legt. Buitensporig vocht kan ervoor zorgen dat de groenten of het fruit voortijdig bederven. Leg geen papieren handdoekjes in de groentelade. Papieren handdoekjes houden vocht vast.

De regelaars voor de Garden Fresh™ (D) groenteladen bevindt zich onder de sierrand van de voorste plank. De regelaars stelt de vochtigheid in de groenteladen af. Schuif de regelaars naar high (hoog) voor bladgroenten zoals sla, spinazie of kool. Schuif de regelaars naar low (laag) voor groenten met een schil, zoals bloemkool, maïs of tomaten.

Om de groenteladen te reinigen of terug te zetten, verwijdert u de plank en de groenteladen door de volgende stappen uit te voeren:

1. Open de linker groentelade.

- Open bij een koelkast met de scharnieren links de rechter groentelade.

OPGELET

Wees voorzichtig met van voorgespannen glas om persoonlijk letsel of planken aan eigendommen te vermijden. De planken kunnen plotseling breken als ze gekrast worden, er tegen gestoten wordt of als ze worden blootgesteld aan een plotselinge verandering in temperatuur.

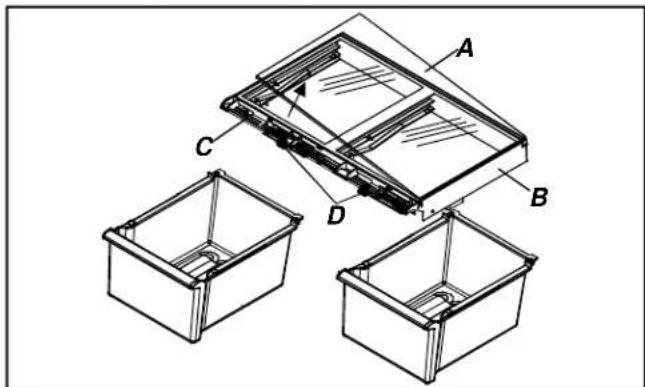

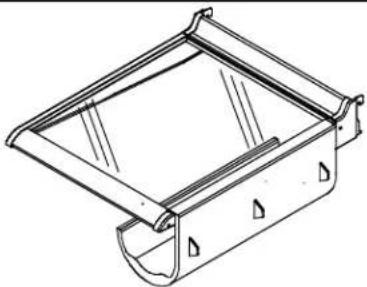

1. Verwijder de glazen bovenkant van de groentelade (A) door er zachtjes van onder af op de duwen. Kantel één uiteinde naar boven en trek naar buiten.
2. Verwijder de linker groentelade door deze vanaf de voorkant op te tillen terwijl u hem van onderen steunt en naar buiten te trekken. Verwijder bij een koelkast met de scharnieren aan de linker kant de rechter groentelade.
3. Verwijder de andere groentelade volgens stap 3. Als de deur u beperkt in de mogelijkheid de lade te verwijderen, verwijder de lade dan samen met het frame volgens stap 5.
4. Verwijder het frame van de groentelade (B) door dit bij de plastic sierrand aan de voorkant op te tillen en uit de groeven van de rails in de koelkast op te tillen. Trek het naar voren en uit de koelkast.
5. Zet de groenteladen en de plank weer terug door stap 2-5 in omgekeerde volgorde uit te voeren.

Het opbergrek biedt een gemakkelijke plaats voor het opbergen van een grote fles, eieren enz.

- Hang het rek op door dit over de zijkant van de plank te haken.

Bewaarvak met deksel (sommige modellen)

Het bewaarvak met deksel heeft een deksel en een verwijderbaar eierlade. Wanneer de lade wordt verwijderd, kunt u een standaard eierdoos, ijsdoos enz. in het vak plaatsen.

Zuivelcentrum (sommige modellen)

Het zuivelcentrum geeft plaats aan boter, kaas enz.

• Verwijder het zuivelcentrum door de deur (A) op te tillen, de uitsteeksels (B) van het schap aan beide kanten naar beneden te duwen en het zuivelcentrum naar buiten te trekken.
• Zet het zuivelcentrum weer terug door het naar binnen te schuiven totdat de uitsteeksels (B) op hun plaats klikken en laat vervolgens de deur (A) zakken.

Deurvakken zijn aanpasbaar om aan individuele bewaarbehoeften te voldoen.

• Verwijder de deurvakken door de uitsteeksels (A) aan beide kanten van de schappen naar het midden te duwen en het vak uit de deur te trekken.
• Zet de deurvakken terug door ze te schuiven totdat de uitsteeksels (A) op hun plaats klikken.

Reling voor hoge verpakkingen (sommige modellen)

De reling voor hoge verpakkingen beschermt hoge producten. De reling past op de voorkant van alle deurschappen of op het deurvak.

• Verwijder de deurschappen door de uiteinden op te tillen en naar buiten te trekken.
• Zet de deurschappen terug door het schap op de glijders (A) te zetten en naar beneden te schuiven.

De verstelbare verdeler houdt producten op hun plaats en kan aangepast worden om te voldoen aan individuele bewaarbehoeften. De verdeler past in alle deurvakken of in het deurschap.

Flessenhouder (sommige modellen)

De flessenhouder houdt flessen en potten op hun plaats en kan aangepast worden om te voldoen aan individuele bewaarbehoeften. De flessenhouder past in alle deurvakken of in het deurschap.

Elementen van de vriesruimte

Automatisch ontdooisysteem

De ruimte voor verse levensmiddelen en de vriesruimte zijn volledig vorstvrij. Ontdooien gebeurt automatisch onder normale omstandigheden. De ruimte voor verse levensmiddelen en de vriesruimte hoeven nooit ontdooid te worden.

Rek voor ijslades (sommige modellen)

Installeer het rek voor ijslades (C) door dit op de schroeven met borgringen (A en B) te plaatsen en naar beneden te schuiven.

OPGELET

Zorg ervoor dat het rekje stevig vastzit voordat u er artikelen op zet om schade aan eigendommen te vermijden.

Uitschuifplank (sommige modellen)

De uitschuifplank kan naar voren getrokken worden zodat u gemakkelijk bij producten achterin kunt komen.

- Verwijder de uitschuifplank door dit naar voren te schuiven totdat het balpunt (B) onder de middenrail (A) in de groef in het lijstwerk grijpt.

• Grijp de plank bij de middenrail (A) vast, trek hem omhoog en verwijder hem.
• Schuif de plank weer terug totdat het balpunt (B) in de groef in het lijstwerk valt.

Installeer de verticale plankverdeler door de volgende stappen uit te voeren:

1. Schuif de tanden van de plankverdeler onder het gewenste roosterwerk, iets uit het midden van de middenrail.
2. Duw de bovenkant van de verdeler naar beneden en schuif de haak onder de middenrail.

Vaste draadplank (sommige modellen)

• Verwijder de draadplank door deze naar buiten te trekken. Het kan zijn dat u er een ruk aan moet geven.
• Zet de draadplank weer terug door deze naar binnen te schuiven totdat hij op zijn plaats klikt.

De mand (A) schuift naar buiten zodat u makkelijk bij producten achterin kunt komen.

• Verwijder de mand door deze op te tillen en naar buiten te trekken.
• Zet de mand terug door deze naar binnen te schuiven.

Bak voor blokjes (sommige modellen)

De bak voor de blokjes (A) past onder het rek voor ijslades op de draadplank in de vriesruimte.

Onderhoud en reiniging

WAARSCHUWING

Haal de stekker uit het stopcontact voordat u de koelkast reinigt om een elektrische schok te voorkomen die ernstig lichamelijk letsel of de dood kan veroorzaken. Steek de stekker na het reinigen weer in het stopcontact.

OPGELET Lees alle reinigingsaanwijzingen van de fabrikant en volg deze op om lichamelijk letsel of schade aan eigendommen te vermijden.

Algemeen reinigen

1. Was de oppervlakken en de buitenkant met 60 ml natriumbicarbonaat in 1 liter warm water en een zachte, schone doek.
2. Spoel de oppervlakken en de buitenkant met warm water af. Droog met een zachte, schone doek.
3. Gebruik de volgende artikelen niet:

- schurende of bijtende schoonmaakmiddelen, ammoniak, bleekwater, etc.

- geconcentreerde wasmiddelen of oplosmiddelen

• metalen schuursponzen

Deze artikelen kunnen de oppervlakken bekrassen, doen scheuren of verkleuren.

1. Plaats de bakken, planken, etc. niet in de vaatwasmachine.

Geuren verwijderen

1. Verwijder alle voedingswaren en haal de stekker uit het stopcontact.
2. Reinig alle binnenoppervlakken, inclusief het plafond, de bodem en wanden in overeenstemming met de aanwijzingen voor algemeen reinigen hierboven. Wees bijzonder aandachtig voor hoeken, gleuven en groeven. Reinig eveneens alle laden, planken en afsluitingen.
3. Steek de stekker weer in het stopcontact en plaats de voedingswaren terug in de koelkast. Reinig en droog alle flessen, dozen en bokaals. Plaats voedingswaren in goed afgesloten verpakkingen om verdere geuren te voorkomen. Kijk na 24 uur na of de geuren zijn verdwenen.

Voer stap 4-10 uit als de geur nog niet verdreven is.

1. Verwijder alle voedingswaren en haal de stekker uit het stopcontact.
2. Reinig alle binnenoppervlakken, inclusief het plafond, de bodem en wanden in overeenstemming met de aanwijzingen voor algemeen reinigen hierboven. Wees bijzonder aandachtig voor hoeken, gleuven en groeven. Reinig eveneens alle laden, planken en afsluitingen.
3. Plaats de krokanthouder op de bovenste schap van het koelgedeelte. Vul de vries- en koelgedeelten en de deuren ervan met verfrommelde bladen zwart/wit krantenpapier.
4. Plaats houtskoolbriketten op willekeurige wijze in het krantenpapier.
5. Sluit de deuren en wacht 24 tot 48 uur.
6. Verwijder de houtskoolbriketten en het krantenpapier.
7. Schakel de spanning opnieuw in en plaats de voedingswaren terug in de koelkast. Reinig en droog alle flessen, dozen en potten. Plaats voedingswaren in goed afgesloten verpakkingen om verdere geuren te voorkomen. Kijk na 24 uur na of de geuren zijn verdwenen.

Lijmen

1. Verwijder kleefmiddelresten van de koelkastoppervlakken door met de vingers tandpasta in het kleefmiddel te wrijven totdat dit loslaat.
2. Spoel het oppervlak met warm water. Droog met een schone, droge doek.

Deurafsluitingen

1. Reinig de deurpakkingen om de 3 maanden in overeenstemming met de aanwijzingen voor algemeen reinigen. Ruim gemorst product onmiddellijk op.
2. Breng een dun laagje vaseline aan op de pakkingen om deze soepel te houden.

Condenstorspiralen

Reinig de condensatorspiralen achter het rooster onderaan om de 3 maanden om ervoor te zorgen dat de prestatie van de koelkast maximaal is. Stof en pluis kunnen de volgende problemen veroorzaken:

• verminderde koelprestaties
  • verhoogd energieverbruik

• in extreme gevallen, voortijdige slijtage aan de compressor

• Verwijder het rooster onderaan door dit bij de uiteinden vast te pakken en bij de koelkast weg te trekken.

• Maak de voorzijde van de condensatorspiraal schoon met het mondstuk van een stofzuiger.
• Plaats het rooster onderaan terug door de klemmen in de gaten te plaatsen en vast te drukken.
• Breng de stabilisatorpoot (sommige modellen) omhoog door de poot naar links te draaien.

OPGELET

Bescherm de vloer met karton, kleden of ander beschermend materiaal om beschadiging aan de vloer te voorkomen.

1. Trek de koelkast weg van de muur. Zuig met de stofzuigerborstel het rooster op de achterkant van de koelkast schoon.

Glazen planken

OPGELET

Wees voorzichtig met van voorgespannen glas om persoonlijk letsel of planken aan eigendommen te vermijden. Deze planken kunnen breken indien zij worden gekrast of gekerfd, of indien zij aan snelle temperatuurswisselingen worden blootgesteld.

Verwijder de plank door de voorzijde op te tillen zodat de haken uit de metalen houder loskomen en de plank vervolgens uit te trekken. Laat de plank op kamertemperatuur komen voor het schoonmaken. Maak groeven op de volgende wijze schoon:

1. Verdun een mild wasmidele en breng de oplossing in de groeven aan met een zachte plastic borstel. Laar 5 minuten inwerken.
2. Sproei warm water in de groeven met een kraansproeier.
3. Droog de plank grondig en plaats deze terug door de haken in de metalen houder te plaatsen en de voorzijde naar beneden te drukken.

Het lampje vervangen

WAARSCHUWING

Haal de stekker van de koelkast uit het stopcontact voordat u het lampje vervangt om een elektrische schok te vermijden die ernstig lichamelijk letsel of de dood kan veroorzaken. Steek de stekker weer in het stopcontact nadat het lampje vervangen is.

OPGELET

Neem het volgende in acht om lichamelijk letsel of schade aan eigendommen te voorkomen.

• Laat het lampje afkoelen
• Draag handschoenen bij het vervangen van het lampje.

Lampje voor de koelruimte

• Verwijder de lampdeksel (B) door de 1/4" zeskantschroeven (A) te verwijderen. Vervang het lampje door een koelkastlampje van niet meer dan 25 Watt.
• Zet de lampdeksel (B) weer terug door de 14 " zeskantschroeven (A) weer vast te schroeven.

Lampje voor de vriesruimte

• Verwijder de lampdeksel (B) door de 1/4" zeskantschroeven (A) te verwijderen. Vervang het lampje door een koelkastlampje van niet meer dan 25 Watt.
• Zet de lampdeksel (B) weer terug door de 14 " zeskantschroeven (A) weer vast te schroeven.

Vakantietips

Voer het volgende uit bij korte vakanties:

1. Verwijder bederfelijke producten. De garantie dekt geen verliezen van voedingswaren. Kijk het garantiecertificaat na voor specifieke dekking.
2. Indien er een ijsmaker aanwezig is, plaats de arm ervan in de bovenste positie, zodat hij uitgeschakeld wordt. (Zie het gedeelte "Automatische ijsmaker" op pagina 87)

Voer het volgende uit bij langere vakanties:

1. Maak de koelkast- en vriesgedeeltes leeg.
2. Trek de stekker uit het stopcontact.
3. Maak de koelkast- en vriesgedeeltes schoon volgens de algemene aanwijzingen in de alinea "Onderhoud en reiniging".
4. Laat de deuren openstaan zodat er lucht kan circuleren.
5. Indien een ijsmaker aanwezig is, sluit de watertoevoer af en plaats de arm ervan in de bovenste positie, zodat hij uitgeschakeld wordt. (Zie het gedeelte "Automatische ijsmaker" op pagina 87)

Energietips

Deze koelkast is ontworpen om een van de meest energie-efficiënte op de markt te zijn. Verminder het energieverbruik door het volgende in acht te nemen.

• Gebruik de koelkast bij normale huiselijke temperaturen tussen 13°C en 43°C, uit de buurt van warmtebronnen of rechtstreeks zonlicht.
• Stel de regelaars van de koelkast, de vriesruimte en de vleeslade met temperatuurregeling niet kouder dan noodzakelijk in.
• Hou het vriesgedeelte zo vol mogelijk.
• Hou de deurafdichtingen schoon en plooibaar. Vervang indien ze versleten zijn.
• Hou de condensatorsiralen schoon.

Normale bedrijfsgeluiden

Deze nieuwe koelkast zal in zekere gevallen een verschillende, minder efficiënte of kleinere koelkast vervangen. De huidige koelkasten hebben nieuwe eigenschappen en zijn efficiënter qua energieverbruik, met als gevolg dat sommige geluiden soms ongewoon klinken. Deze geluiden zijn normaal, en u went er snel aan. Deze geluiden geven eveneens aan dat de koelkast goed werkt en presteert zoals hij is ontworpen.

1. De besturing van het vriesgedeelte klikt wanneer deze de compressor opstart of stopzet.
2. De lucht van de ventilator van het vriesgedeelte kolkt en zoemt.
3. Het koelmiddel in het afgesloten systeem (verdamper en warmtewisselaar) klokt, poft of klinkt als kokend water.
4. De ontdoolingsverwarmer sist en poft.
5. De ontdooitijdklok klinkt net als een elektrische klok en klikt in en uit de ontdooicyclus.
6. De lucht van de condensorventilator kolkt en zoemt.
7. De compressor maakt een hoog zoemgeluid of een pulserend geluid en gaat aan en uit.
8. De ijsblokjes in de ijsmaker (op sommige modellen) vallen in de ijsemmer.
9. De waterkraanverbinding van de ijsmaker (sommige modellen) bromt wanner de ijsmaker wordt gevuld met water. Dit gebeurt onafhankelijk van het feit of de koelkast met de watertoevoer is verbonden of niet. Indien de koelkast niet is verbonden met de watertoevoer kunt u dit geluid stopzetten door de arm van de ijsmaker in de bovenste positie te plaatsen. De waterkraanverbinding van de ijsmaker bevindt zich achterin de koelkast, achter de condensatorventilator.

Opmerking: De schuimisolatie is erg energiebesparend en heeft uitstekende isolatiecapaciteiten. Deze schuimisolatie is echter niet zo geluidsabsorberend als de voorheen gebruikte glaswolisolatie.

Voor u de reparatiedienst belt

Probleem	Oplossing
De koelkast werkt niet.	Zorg dat de regelaar van de vriesruimte aan is.Verzeker u ervan dat de koelkast op het stopcontact is aangesloten. Als dat niet het geval is, steek de stekker van het netsnoer dan stevig in een werkend stopcontact met de juiste spanning.Kijk de zekering na. Sluit een ander apparaat aan de hetzelfde stopcontact. Als het stopcontact niet werkt, vervang de zekering dan of stel het circuit opnieuw in.Indien de vries reglaar aan staat, de lampen werken maar de twee ventilators noch de compressor werken is de koelkast misschien in een ontdooicyclus. Wacht 40 minuten tot de koelkast opstart.
De koelkast werkt nog steeds niet.	Trek de stekker van de koelkast uit het stopcontact. Plaats de voedingswaren in een andere koelkast of plaats droog ijs in het vriesgedeelte om de voedingswaren te bewaren. Bel de reparatiedienst.
De temperatuur van de voedingswaren lijkt te hoog.	Zie bovenstaande alinea's.Geef warme voedingswaren die u net heeft in de koelkast geplaatst de tijd om de koude temperatuur te bereiken. Het toevoegen van levensmiddelen maakt de koelkast warmer. Het kan een paar uur in beslag nemen voordat de koelkast tot de normale temperatuur terugkeert.Kijk na of de afdichtingen goed zitten. De pakkingen moeten de kast goed afsluiten.Reinig de condenstorspiralen. Zie de aanwijzingen in “Condensatorspiralen” in het gedeelte “Verzorging en reiniging”.Stel de regelaar voor de koelkast en de vriesruimte af. Zie de aanwijzingen voor “Regalaars instellen” in het gedeelte “Regalaars”.Het lampje van de vriesruimte of de koelkast blijft aan. Als het lampje aanblijft, dit verwijderen en de onderhoudsafdeling bellen.De retourluchtopeningen achter de groentelade zijn geblokkeerd waardoor de luchtstroom wordt beperkt. Zoek de luchtopening op achter de groenteladen en verwijder alle rommel die de openingen blokkeert of de luchtstroming beperkt.
De temperatuur van de voedingswaren is te koud.	Reinig de condensatorspiralen. Zie de aanwijzingen voor “Condensatorspiralen” in het gedeelte “Verzorging en reiniging”.Stel de regelaar voor de koelruimte af. Zie de aanwijzingen voor “Regelaars instellen” in het gedeelte “Regelaars”.Stel de vriesregelaar in op een warmere instelling. Zie de aanwijzingen voor “Regelaars instellen” in het gedeelte “Regelaars”. Geef de temperatuur een paar uur om zich aan te passen.
De koelkast draait te frequent.	Dit kan normaal zijn om een constante temperatuur te behouden.De deuren kunnen vaak zijn geopend, of voor een langere periode. Wanneer de deur wordt geopend, komt er warme, vochtige lucht in de koelkast. Hoe meer de deur geopend wordt, hoe meer warme lucht de koelkast moet afkoelen.Geef warme voedingswaren die u net heeft in de koelkast geplaatst de tijd om de koude temperatuur te bereiken. Het kan een paar uur in beslag nemen voordat de koelkast weer naar de normale temperatuur terugkeert.Reinig de condensorspoelen Zie de aanwijzingen voor “Controles instellen” in het gedeelte “Regelaars”.Stel de vriesregelaar bij. Zie de aanwijzingen voor “Regelaars instellen” in het gedeelte “Regelaars”.Kijk na of de afdichtingen goed zitten. De pakkingen moeten stevig tegen de kast aansluiten.Het lampje in de vriesruimte blijft aan. Als het lampje aanblijft, dit verwijderen en de reparatiedienst bellen.Zorg ervoor dat de koelkast waterpas is. Zie het gedeelte “De koelkast waterpas maken” in de aanwijzingen voor de installatie.
Er vormen zich waterdruppels op de binnenkant van de koelkast.	Dit is normaal indien de luchtvochtigheid hoog is of de koelkast vaak is geopend.Pak de levensmiddelen stevig in en droog vochtige verpakkingen af voordat u ze in de koelkast zet om ophoping van vocht te vermijden.
Er vormen zich waterdruppels op de buitenkant van de koelkast.	Kijk na of de afdichting van de deur goed zit. De pakkingen moeten stevig tegen de kast aansluiten.Dit is normaal tijdens perioden met hoge vochtigheid of als deuren vaak geopend worden.
De koelkast heeft een geur.	Zie de alinea “Geuren verwijderen” in het hoofdstuk “Onderhoud en reiniging”.
De koelkast maakt ongewone geluiden of veel lawaai.	Dit kan normaal zijn. Zie alinea “Normale bedrijfsgeluiden”.
De ijsmaker produceert geen ijs.	Zie de alinea “Geuren verwijderen” in het hoofdstuk “Onderhoud en reiniging”.De levensmiddelen zijn niet goed ingepakt in hetzij de ruimte voor verse levensmiddelen of de vriesruimte. Pak de levensmiddelen opnieuw in daar geuren naar het ijs kunnen migreren als de levensmiddelen niet goed ingepakt zijn.Gooi het ijs weg en maak de ijsemmer of de laden vaker schoon. Ijsblokjes zijn poreus en absorberen makkelijk geuren.De watertoevoer bevat mineralen zoals zwavel. In sommige situaties moet er wellicht een filter worden geïnstalleerd om smaak- en geurproblemen te elimineren.
Ijsblokjes kleven aan elkaar of krimpen.	Maak de ijsemmer of de laden vaker leeg. Indien deze niet dikwijls worden gebruikt kunnen ijsblokjes samenkleven of krimpen.

Beperkte garantie voor één jaar

Beperkte garantie van vijf jaar op de compressor

Eerste jaar

Amana geeft een gratis vervangend onderdeel, franco Amana, Iowa, U.S.A. voor alle onderdelen die defect zijn wegens vakmanschap of materialen.

Tweede t/m vijfde jaar

Amana geeft een gratis vervangend onderdeel, franco Amana, Iowa, U.S.A. voor een compressor die defect is wegens vakmanschap of materialen.

Garantiebeperkingen

• Begint op de datum van oorspronkelijke aankoop.
• Onderhoud moet worden uitgevoerd door een bevoegde Amana-technicus.

De garantie is ongeldig indien

• Het serienummerplaatje onleesbaar is gemaakt.
• Het product op commerciële, huur- of leasebasis wordt gebruikt.
• Het product een defect heeft of beschadigd is wegens een ongeval, verandering, aansluiting op een verkeerde elektrische leiding, brand, overstroming, bliksem, verzending en behandeling of een andere omstandigheid die buiten het beheer van Amana valt.
• Het product verkeerd geïnstalleerd of gebruikt is.

Verantwoordelijkheden van de eigenaar

• Bewijs van aankoop (kassabon) voorzien.
• Normale verzorging en onderhoud leveren. Door de eigenaar vervangbare onderdelen vervangen waar de aanwijzingen in de Handleiding dit aangeven.
• Het product redelijk toegankelijk maken voor onderhoud.
• Extra onderhoudskosten betalen voor onderhoud buiten de normale werkuren van de technicus.
• Betalen voor onderhoudsbezoeken die verband houden met de installatie of het gebruik van het product.

In geen geval is Amana aansprakelijk voor incidentele of gevolgschade, inclusief het verlies van levensmiddelen\*.

Neem voor eventuele vragen met betrekking tot het bovenstaande of om een bevoegde onderhoudsinstantie te vinden contact op met de leverancier van de koelkast of met:
