Producttype	Commerciële magnetron
Merk	Amana
Model	RC517MP
Opgenomen vermogen	1700 W
Uitgestraald vermogen	705 W
Voedingsspanning	230 V, 50 Hz
Nominale stroom	16 A (aparte groep)
Vermogensniveaus	10 niveaus (10% tot 100%)
Voorgeprogrammeerde menu's	2 menu's (MENU 1 en MENU 2), elk 10 toetsen
Mogelijke programmeringen	Variabele duur, meerdere fasen, pauze, wachttijd
Display	Digitaal: tijd, kookniveau, statusmeldingen
Veiligheid	Deurvergrendeling, aarding, oververhittingsbeveiliging (weergave HOT)
Onderhoud binnen/buiten	Lauw water en mild schoonmaakmiddel, niet-schurende spons
Spatscherm	Verwijderbaar, wasbaar met zeepwater (niet in de vaatwasser)
Luchtinlaatfilter	Wasbaar, wekelijkse reiniging aanbevolen
Ovenlamp	250 V, 40 W
Garantie	1 jaar onderdelen, 3 jaar elektrische onderdelen
Gebruik	Commercieel (bereiding van verkochte voeding)

Veelgestelde vragen - RC517MP AMANA

Hoe gebruik ik een voorgeprogrammeerde toets?

Open de deur, plaats het voedsel, sluit de deur. Het display moet 'ITEM' aangeven. Druk indien nodig op de toets MENU 1 of MENU 2, daarna op de cijfertoets die overeenkomt met het gewenste artikel. De oven start automatisch. Aan het einde verschijnt 'EOC'.

Hoe stel ik een handmatige kooktijd in?

Open de deur, sluit deze. Druk op TIME ENTER, voer de duur in met de cijfertoetsen. Druk indien nodig op POWER LEVEL om een niveau te kiezen (10-100%). Druk ten slotte op START.

Wat doen als de oven niet verwarmt?

Controleer eerst de stroomvoorziening: zekering of stroomonderbreker, correcte aansluiting. Als alles in orde is, plaats een glas water en verwarm 1 minuut. Als het water niet warm wordt, is de oven defect en heeft een erkende technicus nodig.

Hoe reinig ik het spatscherm?

Schakel de oven uit. Verwijder het spatscherm door naar achteren te drukken en naar beneden te laten zakken. Was het met zeer heet water en een mild schoonmaakmiddel. Spoel en droog. Niet in de vaatwasser doen. Plaats het terug door de lipjes in de gleuven te klikken.

Hoe wijzig ik een voorgeprogrammeerde kooktijd?

Open de deur. Houd toets 1 gedurende 5 seconden ingedrukt (piep). Druk op ADD, daarna het menu en de cijfertoets. Voer de nieuwe tijd en het vermogensniveau in. Druk op START om op te slaan. Sluit de deur of druk op RESET.

Wat betekent de weergave 'HOT'?

De magnetron is oververhit. De oven onderbreekt het koken en laat de ventilator draaien tot hij afkoelt. Zodra de temperatuur weer normaal is, hervat de oven automatisch zijn werking. Als het probleem aanhoudt, neem contact op met een erkende reparateur.

Hoe vervang ik de ovenlamp?

Schakel de oven uit. Draag handschoenen. Verwijder de schroef van het toegangspaneel aan de achterkant, verwijder het paneel. Vervang de lamp door een nieuwe van 250 V, 40 W (draai tegen de klok in). Sluit het paneel en schroef vast. Sluit de oven weer aan.

Kan ik metalen bakjes gebruiken?

Nee. Metalen bakjes of hermetisch afgesloten bakjes (potten, eieren in de schaal) kunnen exploderen. Gebruik alleen magnetronbestendige schalen. Verwijder metalen sluitingen van zakjes.

Hoe programmeer ik een pauze tijdens het koken?

In programmeermodus (toets 1 gedurende 5 sec), nadat u de duur en het vermogensniveau van een fase heeft ingevoerd, drukt u op PAUSE. De pauze vindt halverwege de fase plaats. Druk op STATUS om andere fasen toe te voegen. Beëindig met START.

Wat doen als de oven geen toetsen accepteert?

Als het display 'ITEM' niet aangeeft, open en sluit de deur, of druk op STOP/RESET. Controleer of de deurvergrendeling werkt. Als het probleem aanhoudt, schakel de oven een minuut uit en weer in.

GEBRUIKSAANWIJZING RC517MP AMANA

Identificatie van model

Identificatie van model

Vermogen van magnetron 107

Installatie

Aanwijzingen voor het aarden 110

Uitpakken van de oven 110

Plaatsing van de oven 110

Radiostoring.... 110

Functions

Bedieningspaneel 111

Toetsen 111

Aflees-display 111

Gebruik

Voorgeprogrammeerde toetsen 112

Kookniveaus en Hold.... 112

Bediening onderbreken.... 112

Verdergaan na pauzering.... 112

Vergissingen annuleren 112

Bedienen van voorgeprogrammeerde toetsen ... 113

Invoer van variabele tijd 113

Programmeren

Veranderen van vooringestelde numerieke toetsen 114

Programmeren van meerdere stadia.... 114

Programmeren van pauze tijdens stadia .... 115

Programmeren van Hold tijdens stadia 116

Wissen van kookstadia.... 116

Wijzigen van gebruikerstijdslimieten 116

Veranderen van gebruikersopties 117

Onderhoud en schoonmaken

Ovenlampje 118

Binnenkant, buitenkant en deur 118

Spatscherm.... 118

Luchtinlaatfilter 118

Alvorens om service te bellen 119

Servicecodes 119

Garantie ....120

Deze aanwijzingen voor later gebruik bewaren. Als de oven van eigenaar verandert, moet deze handleiding bij de oven blijven.

Wanneer u contact opneemt met de leverancier, dient u informatie over het produkt te verschaffen. De produktinformatie bevindt zich op het serieplaatje van het apparaat. Noteer de volgende gegevens:

Modelnummer:

Fabricagenummer:

Serie- of S/N-nummer:

Koopdatum:

Naam en adres van leverancier:

Bewaar een kopie van de koopbon voor latere verwijzing of voor het geval service tijdens de garantie vereist is.

Service onder de garantie moet door een erkend servicekantoor worden verleend. Amana doet tevens de aanbeveling contact op te nemen met een erkend servicekantoor indien er service nodig is nadat de garantie verstreken is.

Vermogen van magnetron

Model RC517* levert 1700 Watt (I.E.C. 705)

microgolfvermogen naar de binnenruimte van de magnetronoven.

Model RC519* levert 1900 Watt (I.E.C. 705)

microgolfvermogen naar de binnenruimte van de magnetronoven.

* Overige alfanumerieke tekens die andere modellen in de serie aanduiden, kunnen elk modelnummer volgen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Dit symbool dient als een bericht betreffende de VEILIGHEID

Waarschuwing

BIJ HET GEBRUIK VAN ELEKTRISCHE APPARATUUR MOETEN ELEMENTAIRE VEILIGHEIDSVOORZORGEN IN ACHT WORDEN GENOMEN OM HET RISICO OP BRANDWONDEN, ELEKTRISCHE SCHOKKEN, BRAND, LICHAMELIJK LETSEL OF BLOOTSTELLING AAN OVERMATIGE MICROGOLFENERGIE TE VOORKOMEN:

1. Alle aanwijzingen LEZEN alvorens het apparaat te gebruiken.
2. De specifieke "VOORZORGEN OM EVENTUELE BLOOTSTELLING AAN OVERMATIGE MICROGOLFENERGIE TE VOORKOMEN" op bladzij 109 LEZEN EN OPVOLGEN.
3. Dit apparaat MOET GEAARD WORDEN. Uitsluitend op een naar behoren geaarde wandcontactdoos aansluiten. Zie "AANWIJZINGEN VOOR HET AARDEN" op bladzij 110.
4. Dit apparaat UITSLUITEND installeren of plaatsen in overeenstemming met de installatie-instructies in deze handleiding.
5. Bepaalde produkten zoals hele eieren en afgedichte potten—bijvoorbeeld gesloten weckflessen—kunnen ontploffen en MOGEN NIET in deze oven VERWARMD WORDEN.
6. Dit apparaat UITSLUITEND gebruiken voor het gebruiksdoeleinde dat in deze handleiding is beschreven. Geen bijtende chemische stoffen of dampen gebruiken in dit apparaat. Dit soort oven is specifiek bestemd voor het verwarmen en koken. Het is niet bestemd voor industrieel gebruik of gebruik in een laboratorium.

7. Zoals bij alle apparatuur het geval is, is het noodzakelijk NAUWLETTEND TOEZICHT TE HOUDEN wanneer deze oven gebruikt wordt door KINDEREN.

8. Dit apparaat NIET gebruiken als het een beschadigd snoer of een beschadigde stekker heeft, als het niet naar behoren werkt, of als het beschadigd of gevallen is.

9. Dit apparaat, inclusief het snoer, mag UITSLUITEND door erkend servicepersoneel worden onderhouden. Er is speciaal gereedschap nodig om het apparaat te onderhouden. Contact opnemen met het dichtstbijzijnde servicekantoor voor onderzoek, reparaties of bijstellingen.
10. Het filter en de overige openingen van dit apparaat NIET afdekken of blokkeren.
11. Dit apparaat NIET buiten bewaren. Dit produkt NIET gebruiken in de buurt van water – bijvoorbeeld bij een gootsteen, in een nat basement, bij een zwembad of dergelijke.
12. Het snoer en de stekker NIET in water onderdompelen.
13. Het snoer UIT DE BUURT van VERWARMDE oppervlakken houden.
14. Het snoer NIET over de rand van een tafel of aanrecht laten hangen.
15. Zie instructies voor het reinigen van de deur in het hoofdstuk Onderhoud en schoonmaken van deze handleiding, op bladzij 118.
16. Uitsluitend voor commercieel gebruik.

Opgelet

TENEINDE HET RISICO OP BRAND IN DE OVEN TE VERMNDEREN:

a. Het voedsel NIET te gaar koken. Goed toezicht houden op het apparaat als er papier, plastic of andere brandbare materialen in de oven geplaatst worden als hulp bij het koken.
b. Afsluiters van papieren of plastic zakken verwijderen alvorens deze zakken in de oven te plaatsen.
c. De OVENDEUR GESLOTEN HOUDEN, de oven uit-zetten en de stekker van het elektrisch snoer uit

de wandcontactdoos nemen of de voeding uitschakelen bij de zekering of het circuitonderbrekingspaneel, als het materiaal in de oven vlam mocht vatten. De brand kan zich uitbreiden als de deur wordt geopend.

d. De binnenkant van de oven NIET gebruiken om artikelen in op te slaan. GEEN papieren produkten, keukengerei of voedsel in de oven laten liggen wanneer deze niet gebruikt wordt.

DEZE INSTRUCTIES BEWAREN

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Opgelet

TENEINDE LICHAMELIJK LETSEL OF MATERIËLE SCHADE TE VOORKOMEN DE VOLGENDE VOORZORGEN IN ACHT NEMEN:

1. Vloeistoffen goed roeren of gieten alvorens ze met behulp van microgolfenergie te verwarmen om te voorkomen dat ze spontaan overkoken of uiteenspatten. Niet oververhitten. Als er geen lucht in een vloeistof wordt gemengd, kan de vloeistof in de oven of na verwijdering uit de oven uiteenspatten.
2. Niet frituren in de oven. Het vet kan oververhit raken en gevaarlijk zijn om aan te raken.
3. Geen eieren in de dop of eieren met een intacte eidooier koken of verwarmen met behulp van microgolfenergie. Er kan druk opbouwen en een explosie veroorzaken. De eidooier doorprikken met een vork of een mes alvorens het ei te koken.
4. Gaatjes prikken in de schil van aardappelen, tomaten en soortgelijke voedselprodukten alvorens deze met behulp van microgolfenergie te koken. Wanneer er gaatjes in de schil zijn geprikt, ontsnapt de stoom gelijkmatig.
5. Dit apparaat NIET gebruiken zonder dat zich voedsel of een andere lading in de ovenruimte bevindt.

6. Uitsluitend popcorn gebruiken in een verpakking die bestemd en gelabeld is voor gebruik in magnetrons. Hoe lang het duurt voor de maïs poft, hangt af van het wattage van de oven. Niet blijven verhitten wanneer het poffen opgehouden is. De popcorn zal anders aanbranden of verbranden. De oven niet onbeheerd achterlaten.

7. Geen gewone keukenthermometers gebruiken in de magnetron. De meeste keukenthermometers bevatten kwik en kunnen boogontladingen, defecten of beschadiging van de magnetron veroorzaken.

8. Geen zuigflessen in de oven verwarmen.
9. Geen metalen gereedschap in de oven gebruiken behalve wanneer dit door de vervaardigers van voor de magnetron geschikt voedsel wordt aanbevolen.
10. Nooit papier, plastic of andere brandbare materialen gebruiken die niet voor het koken bestemd zijn.
11. Bij het koken met papier, plastic of andere brandbare materialen de aanwijzingen van de fabrikant voor het gebruik van het produkt opvolgen.
12. Geen stukken keukenrol gebruiken die nylon of andere synthetische vezels bevat. Verwarmde synthetische stoffen zouden kunnen smelten, waardoor het papier vlam kan vatten.
13. Geen afgedichte potten of plastic zakken in de oven verwarmen. Voedsel en vloeistoffen kunnen snel uitzetten, waardoor de houder of de zak zal openbreken. Gaatjes prikken in de houder of de zak of deze openen alvorens deze te verwarmen.

VOORZORGEN OM EVENTUELE BLOOTSTELLING AAN OVERMATIGE MICROGOLFENERGIE TE VOORKOMEN

a. NIET proberen om deze oven te gebruiken terwijl de deur open staat aangezien bij gebruik met de deur open schadelijke blootstelling aan microgolfenergie kan optreden. Het is belangrijk dat de veiligheidsvergrendelingen niet teniet gedaan of gewijzigd worden.
b. GEEN voorwerp plaatsen tussen het voorvlak van de oven en de deur en GEEN vuil of residu van reinigingsmiddelen laten ophopen op de afdichtingsoppervlakken.

c. De oven NIET gebruiken als hij beschadigd is. Het is met name van belang dat de ovendeur goed sluit en dat er geen beschadiging is bij: (1) de deur (kromgetrokken), (2) scharnieren en ergrendelingen (gebroken of los zittend), (3) deurdichtingen en afdichtingsoppervlakken.

d. De oven mag NIET bijgesteld of gerepareerd worden door anderen dan erkend service-personeel.

DEZE INSTRUCTIES BEWAREN

Aanwijzingen voor het aarden

Waarschuwing

Dit apparaat moet worden geaard.

RC517*/RC519* heeft een speciaal 230 Volt, 16 amp, 50 Hz circuit nodig. De hoofdbedrading van de oven is als volgt gekleurd:

• Aardleiding — Groen en Geel
- Nulleider — Blauw
• Stroomdraad — Bruin

Als de kleuren van de hoofdbedrading van de oven niet overeenstemmen met de markeringen of kleuren van de contactstoppen, stemt u de contactstoppen overeen volgens de volgende markeringen:

• E — Aardleiding
• N — Nulleider
• L — Stroomdraad

Uitpakken van de oven

• Inspecteer de oven op beschadiging zoals deuken in de deur of aan de binnenkant van de oven.
• Rapporteer eventuele deuken of breuken onmiddellijk aan de zaak waar de oven gekocht is. Probeer de oven niet te gebruiken als deze beschadigd is.
• Verwijder het verpakkingsmateriaal uit de binnenkant van de oven.
• Als de oven in een uitzonderlijk koude ruimte is opgeslagen, wacht dan een paar uur alvorens de stroom aan te sluiten.

Plaatsing van de oven

• Installeer de oven niet naast of boven een hittebron, zoals een pizza-oven of frituurapparaat. Daardoor kan de oven onjuist gaan werken en kunnen de elektrische onderdelen minder lang meegaan.
• Zorg dat de lucht om de oven heen kan circuleren. De lucht stroomt om de elektrische onderdelen heen. Laat ten minste 1½ inch ruimte aan de bovenkant en de zijkanten van de oven om voor de juiste ventilatie te zorgen. Als de luchtcirculatie belemmerd wordt, kan de oven verkeerd gaan werken en kunnen de elektrische onderdelen minder lang meegaan.
• Laat ten minste 2^9/_16 inches (6,5 cm) ruimte tussen de luchtafvoeropeningen op de achterkant van de oven en de achterwand.
• Blokkeer of versper het ovenfilter niet. Zorg dat u er bij het schoonmaken bij kunt.

Radiostoring

Bij gebruik van de magnetron kan er storing optreden in de radio, televisie of soortgelijke apparatuur. Verminder of elimineer deze storing als volgt:

• Maak de deur en de afdichtingsoppervlakken van de oven schoon volgens de aanwijzingen in het hoofdstuk Onderhoud en schoonmaken.
• Zet de radio, televisie e.d. zo ver mogelijk van de oven vandaan.
• Gebruik een naar behoren geïnstalleerde antenne op de radio, televisie e.d. om een sterker signaal te ontvangen.

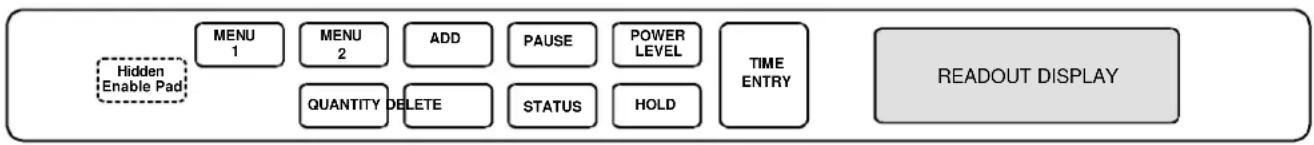

Bedieningspaneel

Toetsen

MENU 1 of MENU 2

Wordt gebruikt voor onafhankelijke kookprogramma's.

ADD

Wordt gebruikt om een verandering aan te brengen in de vooringestelde numerieke toetsen.

PAUSE

Wordt gebruikt om de werking van de magnetron halverwege in een kookstadium te onderbreken.

Voedsel kan tijdens de pauzering behandeld worden. Niet beschikbaar tijdens koken met Invoer van variabele tijd.

POWER LEVEL

Wordt gebruikt om vermogensniveau te selecteren.

Als er geen vermogensniveau is geselecteerd, werkt de oven op 100 procent vermogen.

QUANTITY

Wordt gebruikt om een grotere hoeveelheid dan één te selecteren.

DELETE

Wordt gebruikt om voorgeprogrammeerde numerieke toetsen, huidige verwarmingsstadia en vermogensniveaus te wissen.

STATUS

Wordt gebruikt bij optioneel programmeren om opties te veranderen. Hierop drukken om stadia 1 t/m 4 van het programmeren door te nemen.

HOLD

Wordt gebruikt om de oven gedurende de geprogram-meerde tijd te bedienen zonder microgolfenergie.

TIME ENTRY

Wordt gebruikt om de vooringestelde numerieke toetsen over te slaan.

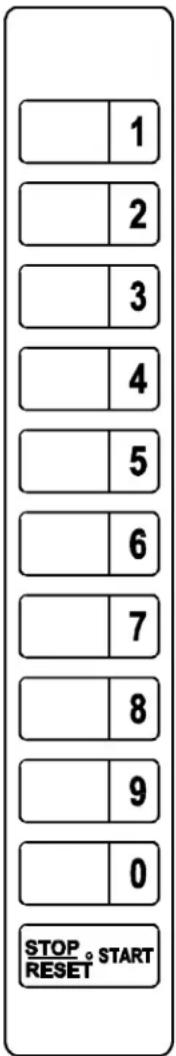

Toetsen 1–0

Worden gebruikt om een kookreeks bij ooringestelde programma's te starten. Op de toetsen drukken (di-rect op een nummer drukken) voor Invoer van varia-bele tijd en koken met een lager vermogensniveau.

START

Wordt gebruikt om het programma Invoer van variabele tijd te starten of om een onderbroken kookcyclus opnieuw te starten.

STOP/RESET

Wordt gebruikt om de programmeermodus te beëindigen en het koken tijdens de kookcyclus te stoppen.

Aflees-display

Gaat aan het einde van de kookcyclus branden.

"PAUS"-indicatielampje

Brandt tijdens de kookpauze.

"P"

Wordt weergegeven op het programmeerinvoerpunt wanneer de programmeermodus is gestart. Brandt bij het bekijken van een stadium wanneer er een pauze is ingelast.

"POWER"

Brandt wanneer er microgolfenergie wordt voorgebracht.

"COOK LEVEL"

Brandt bij het bekijken van een stadium met een lager vermogensniveau of Hold. Vermogensniveau aangegeven met cijfer of "H" voor Hold-displays.

"MENU 1" of "MENU 2"

Verlicht het actieve menu.

"ITEM"

Knippert wanneer de toetsen invoer accepteren. Brandt wanneer er op een nummer wordt gedrukt ter selectie van een item.

"LMT" (Limiet)

Knippert wanneer een gebruikerstijdslimiet of maximale tijdslimiet wordt overschreden.

"QTY" (Hoeredheid)

Wanneer er op de QUANTITY-toets wordt gedrukt, knippert het indicatielampje totdat de gewenste hoeveelheid wordt ingevoerd of de tijdslimiet van 15 seconden verstreken is. Verschijnt tijdens de kookcyclus wanneer er een grotere hoeveelheid dan één is geselecteerd.

"STG" (Stadium)

Brandt wanneer er meerdere kookstadia bestaan voor het geselecteerde item.

Voorgeprogrammeerde toetsen

De oven heeft twee menu's die elk 10 vooringestelde numerieke toetsen hebben. De verwarmingstijden en vermogensniveaus kunnen op de menuvereisten worden ingesteld.

De numerieke toetsen zijn in de fabriek voorgeprogram-meerd om de volgende tijden op vol vermogen te werken. De toetsen MENU 1 en MENU 2 zijn identiek ingesteld in de fabriek.

Toets Kooktijd

1 10 seconden

2 20 seconden

3 30 seconden

4 45 seconden

5 1 minuut

6 1-1/2 minuut

7 2 minuten

8 3 minuten

9 4 minuten

10 5 minuten

De instructies gelden voor in de fabriek geprogrammeerde ovens. Ovens die opnieuw geprogrammeerd zijn, kunnen anders reageren dan hieronder beschreven.

Kookniveaus en Hold

Stel de oven in op koken met kookvermogen tussen 10 en 100 procent. Als voedsel een tijd tussen de kookcyclussen vereist zonder microgolfenergie, gebruik dan de HOLD-toets. Bij gebruik van de HOLD-toets werkt de oven voor het kookstadium zonder microgolfenergie te produceren.

Bediening onderbreken

- Open de ovendeur om de bediening te onderbreken. De ventilator blijft werken. Sluit de deur en druk op de START-toets om door te gaan met de bediening van de oven en het aftellen.

Als de vooringestelde toets onmiddellijk wordt ingedrukt nadat de deur is geopend en gesloten, starten de oven en de aftelling pas na een korte vertraging.

- Druk op de RESET-toets om de bediening te onderbreken. Het display blijft de afteltijd weergeven. Druk op de START-toets om door de gaan met de bediening van de oven en het aftellen.

Verdergaan na pauzering

Als de oven is geprogrammeerd op pauzeren middenin de kookcyclus, geeft de oven 3 maal een geluidssignaal en laat "PAUS" zien. Wanneer de oven pauzeert, opent u de deur, behandelt het voedsel, sluit de deur en drukt op de START-toets om door de gaan met de bediening.

- Als de ovenventilator werkt tijdens de pauzering, drukt u op de START-toets om door te gaan met de bediening, zonder de ovendeur te openen of het voedsel te behandelen.

- Als de ovenventilator niet werkt tijdens de pauzering, opent u de ovendeur en drukt op de START-toets om door te gaan met de bediening.

Vergissingen annuleren

- Als de oven niet werkt, drukt u op de RESET-toets om het display terug te stellen.

- Als de oven werkt, drukt u eenmaal op de RESET-toets om de oven te stoppen en nogmaals om het display terug te stellen.

Bedienen van voorgeprogrammeerde toetsen

1. Open de ovendeur en zet het voedsel in de oven. Op het display staat "door" af te lezen.

- De ventilator en het licht werken.

1. Sluit de ovendeur. Op het display verschijnt "MENU" en knippert "ITEM".

- Als "ITEM" niet verschijnt op het oven-display, accepteren de toetsen geen invoer. Open en sluit de deur of druk op de STOP/RESET-toets om de toetsen te activeren.

1. Druk op de gewenste menutoets als deze anders is dan het display.

2. Druk op de QUANTITY-toets om de hoeveelheid te verhogen als deze meer is dan 1.

- De kooktijden worden automatisch berekend.

1. Druk op de gewenste numerieke toets en de oven werkt.

- Het display geeft het geselecteerde item weer en de verwarmingstijd wordt afgeteld.

- Het display geeft "POWER" weer wanneer er microgolfenergie aanwezig is.

1. De oven stopt en er wordt een geluidssignaal gegeven wanneer de tijdsreeks beeindigd is.

2. Het display geeft "EOC" weer.

3. Open de ovendeur.

Samenvatting van bedienen van voorgeprogrammeerde toetsen

1. Open de ovendeur en zet het voedsel in de oven.

2. Sluit de ovendeur.

3. Druk op de QUANTITY-toets als de gewenste hoeveelheid meer dan één is.

4. Voer het nummer van het gewenste item in.

5. Aan het einde van de cyclus opent u de ovendeur.

Invoer van variabele tijd

1. Open de ovendeur en zet het voedsel in de oven. Het display geeft "door" weer. De ventilator en het licht werken.

2. Sluit de ovendeur. Op het display verschijnt "MENU" en knippert "ITEM".

- Als het oven-display niet "ITEM" laat zien, accepteren de toetsen geen invoer. Open en sluit de ovendeur of druk op de STOP/RESET-toets om de toetsen te activeren.

1. Druk op de TIME ENTRY-toets. Het display geeft "0000" weer.

2. Druk op de numerieke toetsen om de gewenste kooktijd in te voeren.

3. Druk op de POWER LEVEL-toets als een ander vermogensniveau gewenst is dan 100 procent. Het display geeft "COOK LEVEL" weer en het huidige vermogensniveau als dit anders is dan 100 procent.

4. Druk op een numerieke toets om het gewenste vermogensniveau in te voeren. Als u op de toets 2 drukt, betekent dit 20 procent vermogen.

5. Druk op de START-toets en de oven werkt. Het display geeft "POWER" weer wanneer er microgolfenergie aanwezig is. Als er een ander vermogensniveau dan 100 procent was geprogrammeerd, geeft het display "COOK LEVEL" en het vermogensniveau weer. Het display telt de kooktijd af.

6. De oven stopt en er wordt een geluidssignaal gegeven wanneer de tijdsreeks beëindigd is. Het display geeft "EOC" weer.

7. Open de ovendeur en verwijder het voedsel.

Samenvatting van invoer van variabele tijd

1. Open de ovendeur en zet het voedsel in de oven.
2. Sluit de ovendeur.
3. Druk op de TIME ENTRY-toets.
4. Voer de gewenste kooktijd in. Als 100 procent vermogen gewenst is, gaat u verder met stap 7.
5. Druk op de POWER LEVEL-toets.
6. Voer het gewenste vermogensniveau in.
7. Druk op de START-toets.
8. Aan het einde van de cyclus opent u de ovendeur.

Veranderen van vooringestelde numerieke toetsen

1. Open de ovendeur. Het display geeft "door" weer.
2. Als de deur gesloten is of als er op de RESET-toets wordt gedrukt voordat de programmeerreeks is beëindigd, beëindigt de oven de programmeer-modus.
3. Druk vijf seconden op toets 1. Na vijf seconden wordt er een geluidssignaal gegeven. Het display geeft "P" en het actieve menu weer.
4. Druk op de ADD-toets.
5. Druk op de gewenste menutoets. Het display geeft het actieve menu weer.
6. Druk op de gewenste numerieke toets. Het display geeft de geselecteerde numerieke toets, "ITEM", verwarmingstijd, "COOK LEVEL" en vermogensniveau (indien anders dan 100 procent) weer voor stadium één.
7. Als er meerdere stadia zijn, geeft het display "STG" en het aantal geprogrammeerde stadia weer.
8. Druk op de numerieke toetsen om de gewenste kooktijd in te voeren.
9. Druk op de POWER LEVEL-toets als het vermogensniveau moet worden veranderd. Het display geeft "COOK LEVEL" en het huidige vermogensniveau (indien anders dan 100 procent) weer.
10. Druk op een numerieke toets om het gewenste vermogensniveau in te voeren. Het display geeft het nieuwe vermogensniveau weer (indien anders dan 100 procent). Zo is toets 2 20 procent vermogen.
11. Druk op de START-toets om de nieuwe verwarmingstijd en het nieuwe vermogensniveau in het overgeheugen in te voeren. Het display geeft "P" weer.
12. Druk op de RESET-toets of sluit de ovendeur om de programmeermodus te beëindigen.

Samenvatting van veranderen van vooringestelde numerieke toetsen

1. Open de ovendeur.
2. Druk vijf seconden op toets 1.
3. Druk op de ADD-toets.
4. Druk op de gewenste menutoets.
5. Druk op de gewenste numerieke toets.
6. Voer de gewenste kooktijd in.
7. Druk op de POWER LEVEL-toets als een ander vermogensniveau dan 100 procent is gewenst. Voer het gewenste vermogensniveau in.
8. Druk op de START-toets.
9. Druk op de RESET-toets of sluit de ovendeur.

Programmeren van meerdere stadia

1. Open de ovendeur. Het display geeft "door" weer.
2. Als de deur gesloten is of als er op de RESET-toets wordt gedrukt voordat de programmeerreeks is beëindigd, beëindigt de oven de programmeer-modus.
3. Druk vijf seconden op toets 1. Na vijf seconden wordt er een geluidssignaal gegeven. Het display geeft "P" en het actieve menu weer.
4. Druk op de ADD-toets.
5. Druk op de gewenste menutoets. Het display geeft het actieve menu weer.
6. Druk op de gewenste numerieke toets. Het display geeft de geselecteerde numerieke toets, "ITEM", verwarmingstijd, "COOK LEVEL" en vermogensniveau (indien anders dan 100 procent) weer voor stadium één.

- Als er meerdere stadia zijn, geeft het display "STG" en het aantal geprogrammeerde stadia weer.

1. Druk op de numerieke toetsen om de gewenste kooktijd in te voeren.
2. Druk op de POWER LEVEL-toets als het vermogensniveau moet worden veranderd. Het display geeft "COOK LEVEL" en het huidige vermogensniveau (indien anders dan 100 procent) weer.
3. Druk op een numerieke toets om het gewenste vermogensniveau in te voeren. Het display geeft het nieuwe vermogensniveau weer (indien anders dan 100 procent). Zo is toets 2 20 procent vermogen.
4. Druk op de STATUStoets om naar het volgende stadium te gaan. Het display geeft één seconde lang "P(1–4)" weer gevolgd door de tijd en het vermogensniveau (indien anders dan 100 procent) voor het geselecteerde stadium.

- "P" stelt het programma voor en wordt gevolgd door het huidige stadium.

1. Herhaal stap 6 t/m 9 voor extra stadia.
2. Druk op de START-toets om de nieuwe verwarmings-tijd en het nieuwe vermogensniveau in het overge-heugen in te voeren. Het display geeft "P" weer.
3. Druk op de RESET-toets of sluit de ovendeur om de programmeermodus te beëindigen.

Samenvatting van programmeren van meerdere stadia

1. Open de ovendeur.
2. Druk vijf seconden op toets 1.
3. Druk op de ADD-toets.
4. Druk op de gewenste menutoets.
5. Druk op de gewenste numerieke toets.
6. Voer de gewenste kooktijd in en het vermogensniveau als een ander vermogensniveau dan 100% gewenst is.
7. Druk op de STATUSToets.
8. Voer de gewenste kooktijd en het vermogensniveau in.
9. Herhaal stap 6 t/m 9 voor extra stadia.
10. Druk op de START-toets.
11. Druk op de RESET-toets of sluit de ovendeur.

Programmeren van pauze tijdens stadia

Pauzeer het koken tijdens elk stadium of een bepaald stadium om het voedsel te behandelen. De pauze vindt plaats halverwege in het stadium.

1. Open de ovendeur. Het display geeft "door" weer.
2. Als de deur gesloten is of als er op de RESET-toets wordt gedrukt voordat de programmeerreeks is beëindigd, beëindigt de oven de programmeer-modus.
3. Druk vijf seconden op toets 1. Na vijf seconden wordt er een geluidssignaal gegeven. Het display geeft "P" en het actieve menu weer.
4. Druk op de ADD-toets.
5. Druk op de gewenste menutoets. Het display geeft het actieve menu weer.
6. Druk op de gewenste numerieke toets. Het display geeft de geselecteerde numerieke toets, "ITEM", verwarmingstijd, "COOK LEVEL" en vermogensniveau (indien anders dan 100 procent) weer voor stadium één.

- Als er meerdere stadia zijn, geeft het display "STG" en het aantal geprogrammeerde stadia weer.

1. Druk op de numerieke toetsen om de gewenste kooktijd in te voeren.
2. Druk op de POWER LEVEL-toets als het vermogensniveau moet worden veranderd. Het display geeft "COOK LEVEL" en het huidige vermogensniveau (indien anders dan 100 procent) weer.
3. Druk op een numerieke toets om het gewenste vermogensniveau in te voeren. Het display geeft het nieuwe vermogensniveau weer (indien anders dan 100 procent). Zo is toets 2 20 procent vermogen.
4. Druk op de PAUSE-toets.

- Druk op de STATUSToets en herhaal stap 5 t/m 9 voor extra stadia.

1. Druk op de START-toets om de nieuwe verwarmingstijd en het vermogensniveau in het overgeheugen in te voeren. Het display geeft "P" weer.
2. Druk op de RESET-toets of sluit de ovendeur om de programmeermodus te beëindigen.

Samenvatting van programmeren van pauze tijdens stadia

1. Open de ovendeur.
2. Druk vijf seconden op toets 1.
3. Druk op de ADD-toets.
4. Druk op de gewenste menutoets.
5. Druk op de gewenste numerieke toets.

6. Voer de gewenste kooktijd en het vermogensniveau in.

7. Druk op de PAUSE-toets.

8. Druk op de START-toets.
9. Druk op de RESET-toets of sluit de ovendeur.

Programmeren van Hold tijdens stadia

Houdt het voedsel tijdens één of meer stadia zonder microgolfenergie.

1. Open de ovendeur. Het display geeft "door" weer.
2. Als de deur gesloten is of als er op de RESET-toets wordt gedrukt voordat de programmeerreeks is beëindigd, beëindigt de oven de programmeer-modus.
3. Druk vijf seconden op toets 1. Na vijf seconden wordt er een geluidssignaal gegeven. Het display geeft "P" en het actieve menu weer.
4. Druk op de ADD-toets.
5. Druk op de gewenste menutoets. Het display geeft het actieve menu weer.
6. Druk op de gewenste numerieke toets. Het display geeft de geselecteerde numerieke toets, "ITEM", verwarmingstijd, "COOK LEVEL" en vermogensniveau (indien anders dan 100 procent) weer voor stadium één.
7. Als er meerdere stadia zijn, geeft het display "STG" en het aantal geprogrammeerde stadia weer.
8. Druk op de numerieke toetsen om de gewenste Hold-tijd in te voeren.
9. Druk op de POWER LEVEL-toets.
10. Druk op de HOLD-toets.
11. Druk op de STATUSToets en herhaal stap 6 t/m 9 van Programmeren van meerdere stadia voor extra stadia.
12. Druk op de START-toets om de nieuwe tijd en het nieuwe vermogensniveau in het overgeheugen in te voeren. Het display geeft "P" weer.
13. Druk op de RESET-toets of sluit de ovendeur om de programmeermodus te beëindigen.

Samenvatting van programmeren van Hold tijdens stadia

1. Open de ovendeur.
2. Druk vijf seconden op toets 1.
3. Druk op de ADD-toets.
4. Druk op de gewenste menutoets.
5. Druk op de gewenste numerieke toets.
6. Voer de Hold-tijd in.
7. Druk op de POWER LEVEL-toets.
8. Druk op de HOLD-toets.
9. Druk op de START-toets.
10. Druk op de RESET-toets of sluit de ovendeur.

Wissen van kookstadia

1. Open de ovendeur. Het display geeft "door" weer.
2. Als de deur gesloten is of als er op de RESET-toets wordt gedrukt voordat de programmeerreeks is beëindigd, beëindigt de oven de programmeermodus.
3. Druk vijf seconden op toets 1. Na vijf seconden wordt er een geluidssignaal gegeven. Het display geeft "P" en het actieve menu weer.
4. Druk op de gewenste numerieke toets die u wilt wissen.
5. Druk twee maal op de DELETE-toets. Alle kookstadia en vermogensniveaus voor dit item worden op nul ingesteld. Het display geeft "P" weer.
6. Druk op de RESET-toets of sluit de ovendeur om de programmeermodus te beëindigen.

Samenvatting van wissen van kookstadia

1. Open de ovendeur.
2. Druk vijf seconden op toets 1.
3. Druk op de gewenste numerieke toets.
4. Druk op de gewenste numerieke toets die u wilt wissen.
5. Druk twee maal op de DELETE-toets.
6. Druk op de RESET-toets of sluit de ovendeur.

Wijzigen van gebruikerstijdslimieten

Een door de gebruiker vastgestelde tijd kan elke groep programma's beperken die voor elke beschikbare menutoets gelden. Als de gebruikerstijdslimiet voor MENU 1 bijvoorbeeld 30 minuten is, kan de totale kooktijd van alle beschikbare stadia voor een enkele numerieke toets niet meer dan 30 minuten bedragen.

1. Verricht stap 1 t/m 3 van Veranderen van gebruikersopties.

2. Druk op de gewenste menutoets die u wilt veranderen. Het display geeft het actieve menu en de huidige gebruikerstijdslimiet weer.

3. Druk op de nummers om de gewenste gebruikerstijdslimiet in te voeren. Het display geeft de nieuwe gebruikerstijdslimiet weer.

4. Druk nogmaals op de betreffende menutoets om de gebruikerstijdslimiet op te slaan. Als de verwarmingstijdslimiet voor MENU 1 wordt veranderd, drukt u op de MENU 1-toets.

5. Druk op de RESET-toets of sluit de ovendeur om de programmeermodus te beëindigen.

Samenvatting van wijzigen van gebruikerstijdslimieten

1. Open de ovendeur.
2. Druk vijf seconden op toets 1.
3. Druk op de verborgen aanzet-toets.
4. Druk op de gewenste menutoets die u wilt veranderen.
5. Druk op de gewenste verwarmingstijdslimiet.
6. Druk op de betreffende menutoets.
7. Druk op de RESET-toets of sluit de ovendeur.

Veranderen van gebruikersopties

1. Open de ovendeur. Het display geeft "door" weer.

- Als de deur gesloten is of als er op de RESET-toets wordt gedrukt voordat de programmeerreeks is beëindigd, beëindigt de oven de programmeermodus.

1. Druk vijf seconden op toets 1. Na vijf seconden wordt er een geluidssignaal gegeven. Het display geeft "P" en het actieve menu weer.

2. Druk op de verborgen aanzet-toets. De verborgen aanzet-toets bevindt zich onmiddellijk links van en enigszins onder de MENU 1-toets. Het display geeft "OP:1(1-3)" weer.

- "OP" stelt de optionele programmeermodus voor, het eerste nummer stelt het optienummer voor en het tweede nummer stelt functies voor die op dat moment voor die optie geselecteerd zijn.

1. Druk op de START-toets om verder te gaan naar andere opties. Zie tabel voor opties.

Optie Beschrijving Code
Signaaltoon einde-cyclus Uit OP:10
	Continue toon* OP:11
	5 continue OP:12 tonen
	5 tonen, OP:13 5 cyclussen
Toon wanneer op toets Uit OP:20 wordt gedrukt
	Aan* OP:21
Bedieningspaneel wordt Uit* opnieuw ingesteld wanneer de deur wordt geopend	OP:30
	Aan	OP:31
Signaalvolume einde-cyclus	Luid*	OP:40
	Normaal	OP:41
Gebruikerstijdslimiet	Uit OP:50
	Aan* OP:51

*Zoals vanuit fabriek geleverd

1. Druk op de STATUStoets om de optie te veranderen. Druk op de START-toets om de veranderingen op te slaan.

2. Herhaal stap 4–5 om andere opties te veranderen.

3. Druk op de verborgen aanzet-toets om terug te keren naar de programmeermodus. Druk op de RESET-toets of sluit de ovendeur om de programmeermodus te beëindigen.

Samenvatting van optionele programma's

1. Open de ovendeur.
2. Druk vijf seconden op toets 1.
3. Druk op de verborgen aanzet-toets.
4. Druk op de START-toets om de opties te bekijken.
5. Druk op de STATUS-toets om de optie te veranderen.
6. Herhaal stap 4–5 om andere opties te veranderen.
7. Druk op de verborgen aanzet-toets om terug te keren naar de programmeermodus.
8. Druk op de RESET-toets of sluit de ovendeur.

Ovenlampje

Opgelet

Om elektrische schokken te voorkomen, moet de stekker uit de wandcontactdoos worden genomen of moet de circuitonderbreker voor de magnetronoven geopend worden voordat het lampje wordt vervangen. Na het vervangen van het lampje moet de voeding hersteld worden.

Gereedschap

• Beschermende handschoenen
• Een kruiskopschroevedraaier

Opgelet

Draag handschoenen om de handen te beschermen voor het geval dat het lampje breekt. Als het lampje heet is, moet het eerst afkoelen.

Zo vervangt u het ovenlampje:

1. Verwijder de schroef van de kap op de toegangsdeur aan de achterkant van de oven en open de kap.
2. Verwijder het lampje door het naar links te draaien. Zorg dat u uw vingers niet brandt en dat de lamp niet breekt.
3. Vervang het lampje door een 250 Volt, 40 Watt lamp.

1. Sluit de toegangsdeur en zet de toegangsschroef weer op zijn plaats.

2. Steek de stekker van de oven in het stopcontact.

Binnenkant, buitenkant en deur

Maak de magnetronoven schoon met een niet-agressief reinigingsmiddel in warm water en een zachte spons of doek. Wring de spons of doek uit om overtollig water te verwijderen alvorens de oven af te vegen. Kook desgewenst een kop water in de magnetronoven om vuil los te maken alvorens de magnetron schoon te maken.

• Gebruik geen schuurmiddelen of reinigingsmiddelen die ammonia bevatten. Deze kunnen de afwerking beschadigen.
• Giet nooit water op de onderkant van de magnetronoven.
• Gebruik geen reinigingssystemen op waterdrukbasis.

Spatscherm

Het spatscherm voorkomt dat de bovenkant van de binnenruimte van de magnetronoven en de antenne vuil worden. Verwijder vuil van het scherm met een vochtige doek of maak het schoon met een niet-agressief reinigingsmiddel en water. Verwijder het spatscherm om het schoonmaken te vergemakkelijken.

1. Neem de stekker van de oven uit het stopcontact alvorens het spatscherm te verwijderen om te voorkomen dat de antenne ronddraait.
2. Zet uw duimen voor het scherm.
3. Druk enigszins naar achteren en laat de voorkant voorzichtig zakken uit de buurt van de antenne vandaan.
4. Trek het scherm naar voren, uit de achterste sleuven en uit de oven.

- Bij het verwijderen en terugzetten van het spatscherm moet u zorgen dat u de antenne niet verbuigt.

1. Was het scherm in een warm sopje. Spoel het af en droog het goed af.

- Was het spatscherm niet in de afwasmachine.

- Gebruik geen schuurmiddelen.

1. Zet het spatscherm weer op zijn plaats door de lipjes in de gleuven aan de bovenkant achterin de oven te zetten. Licht de voorkant van het scherm op en druk het in totdat het scherm op zijn plaats vast komt te zitten.

Luchtinlaatfilter

Maak het luchtinlaatfilter wekelijks schoon om een goede luchtstroming in stand te houden. Was het filter in heet water met een niet-agressief reinigingsmiddel. Gebruik de oven niet wanneer het filter niet op zijn plaats zit. Het filter bevindt zich onmiddellijk onder de ovendeur.

• Verwijder het door aan de filterpennen te trekken.
• Plaats het filter over de luchtinlaat en druk de pennen in om het weer op zijn plaats te zetten.

Als de oven niet werkt:

• Controleer of de stekker van de oven op een speciaal circuit is aangesloten.
• Controleer of de stekker van de oven op een geaard, gepolariseerd circuit is aangesloten. (Neem contact op met een elektricien om dit na te gaan.)
• Inspecteer de zekering of de circuitonderbreker.

Als het ovenlampje niet werkt:

• Controleer of het lampje goed is ingeschroefd.
• Controleer of het lampje niet defect is.

Als de oven niet altijd werkt:

- Controleer of er versperringen zijn bij de filterinlaat- en uitlaatgedeelten.

Als de oven geen invoer accepteert wanneer er op een toets wordt gedrukt:

- Open en sluit de ovendeur. Druk nogmaals op de toets.

Als de oven defect is:

- Neem de stekker van de oven uit de wandcontactdoos, wacht 1 minuut en steek de stekker dan weer in de wandcontactdoos.

Als de oven werkt, maar het voedsel niet verwarmt:

- Zet één kop koel water in de oven. Verwarm dit één minuut. Als de watertemperatuur niet stijgt, werkt de oven niet naar behoren.

Waarschuwing

Teneinde elektrische schokken die ernstig lichamelijk letsel of de dood kunnen veroorzaken te voorkomen, mag de buitenkast nooit verwijderd worden. De buitenkast mag uitsluitend door een erkend servicekantoor worden verwijderd.

Tijdens het bedrijf kan het oven-display de volgende servicecodes weergeven:

S1

CS

PCE1

PCE5

PCE6

FL

FH

PL

-HOT

HI

LO

Neem contact op met een erkend servicekantoor als er een andere code op het oven-display verschijnt dan "HOT", "HI" of "LO". Er moeten servicewerkzaamheden worden verricht voordat de oven weer gebruikt wordt.

- Als op het display "HOT" af te lezen is, is de magnetronbuis van de oven oververhit. De oven onderbreekt automatisch de kookreeks en zet de koelventilator aan totdat de magnetronbuis een normale temperatuur bereikt. Wanneer de magnetronbuis tot de normale temperatuur is afgekoeld, gaat de oven weer verder met de normale werking.

- Als op het display "HI" of "LO" af te lezen is, is het ingangsvoltage te hoog of te laag. Omdat de kookresultaten afwijken van het normale kookpatroon, is de oven tijdens deze toestand niet te gebruiken. De oven gaat weer normaal werken wanneer het voltage weer in het normale bereik is.

Wanneer u contact opneemt met de leverancier, dient u produktinformatie met inbegrip van model-, serie- en fabricagenummer en de aankoopdatum te verschaffen. De model-, serie- en fabricagenummers bevinden zich op het serieplaatje van het produkt. Service onder de garantie moet door een erkend servicekantoor worden verleend. Amana doet tevens de aanbeveling contact op te nemen met een erkend servicekantoor indien er

Amana® INTERNATIONALE COMMERCIÈLE MAGNETRON BEPERKTE GARANTIE VOOR ÉÉN JAAR BEPERKTE GARANTIE VOOR DRIE JAAR

Amana Appliances garandeert dit product indien de originele koper de oven gebruikt voor de commerciële bereiding van voedselproducten.

JAAR ÉÉN

Amana Appliances zal onderdelen vervangen indien deze defect blijken als gevolg van materiaal- of fabricagefouten, f.o.b. Amana, Iowa, U.S.A.

JAAR TWEE T/M DRIE

Amana Appliances zal elektrische onderdelen vervangen indien deze defect blijken als gevolg van materiaal- of fabricagefouten, f.o.b. Amana, Iowa, U.S.A.

VERANTWOORDELIJKHEDEN VAN DE EIGENAAR:

• zal een aankoopbewijs (kwitantie) overleggen.
• zal het product normaal onderhouden en zal het schoonmaken zoals geïnstrueerd in de gebruikershandleiding.
• zal onderdelen vervangen die door de eigenaar vervangen dienen te worden en als zodanig in de gebruikershandleiding beschreven staan.
• zal zorgen dat servicepersoneel toegang heeft tot het product.
• zal een hoger tarief betalen voor servicewerk-zaamheden die worden verricht buiten de normale werkuren van het servicepersoneel.
• zal servicebezoeken in verband met de installering van het product en de voorlichting van de klant betalen.

BEPERKINGEN VAN DEZE GARANTIE:

• De garantie begint op de oorspronkelijke koopdatum.
• Geldt voor producten gebruikt voor de NORMALE commerciële voedselbereiding.
• De servicewerkzaamheden moeten verricht worden door een erkende Amana servicemonteur.

DE GARANTIE VERVALT INDIEN:

• het plaatje met het serienummer beschadigd is.
• het product door de gebruiker wordt gewijzigd.
• het product niet geïnstalleerd of gebruikt wordt met inachtneming van de instructies van de fabrikant.

IN GEEN GEVAL ZAL AMANA APPLIANCES VERANTWOORDELIJK ZIJN VOOR BIJKOMENDE OF RESULTERENDE SCHADE \*.

Neem voor vragen over het bovenstaande contact op met de leverancier van de magnetron of met:

• Normaal onderhoud en schoonmaken van het product.
• Zoekgeraakte of defecte luchtfilters.
• Lampjes.
• Zoekgeraakte of kapotte spatschermen.
• Schade opgelopen tijdens verzending.
  • Kapotte keramische platen
  • Algemene revisies of opwerking.

- Storing veroorzaakt door:

– Niet toegestane servicewerkzaamheden.
- Opbouw van vet of ander materiaal als gevolg van verkeerd schoonmaken of onderhoud.
- Onopzettelijke of opzettelijke beschadiging.
- Aansluiting op een verkeerde voedingsbron.
- Overmacht.
- Bediening van een lege oven.
- Gebruik van de verkeerde pannen, bakken en toebehoren die beschadiging van het product veroorzaken.

Innhold
