MANUAL DE UTILIZADOR 5CFI-4GL FAGOR

INSTRUÇÃO DE SERVICO E DE UTILIZACão. 22

GUIDE D'UTILISATION 41

SELECTION DE RECIPIENTES

Lhes agradecemos a compra da chapa de gás destinada para encasartr no tempo de cuzinha.

A chapa de gásleo uso das soluções tecnicas mas modernas e os valores estéticos compem-se perfeitamente com o estilo de cada alojamento, felicitando establecer um alojamento da cozinha respecto com os gustos e necessidades do usuario.

A chapa não tem manejo e é dedicada para colobração com um panel de manejo correspondente ou com o forno da russa Empresa.

A chapa esta equipada com os bicos de gás e as isqueiras acendidas com os comandos das torneiras de gás.

Os bicos de gás garantizam a establização completenessa da flama, que fazem que a flama não apaga quando éPINGUENA.

A chapa de gás también está equipada com as torneiras com a proteção contra incédios que fecha a alimentação do gas à cada bico depuis de apagar-se a flama.

A superficie de vidro da chapa é muito estética e fácil de manter na limpeza.

Antes o primeiro pôr em movimento da chapa, tem de.tomar acontecimiento da instrução e das recomendações da segança, com todos os parametros.

Desejamos-Ihes a satisfaço e o contentamento pela compra de todo produit.

FAGOR

Esto aparecido está assinalado conforme à Diretiva Europea 2002/96/EC com o symbolo de um contentedor para os restos riscado.

Esto simbolo informa, que o produits, après de su periodo de uso não pode ser colocado jusqu'à com outros restos provenrientes de amanho da casa. O 用户 é obligado de passar a instalação àsunitadas especializadas que dedicam-se à utilizesçao ou à compra dos materiais em bruto secundários.

O procedimento adequado com as instalacoes electrolyicas e electronicas permite evaporar as consequencias danosas à sauldade das pessoas e a meio ambiente; que suguem-se de armazenar e transformar no modo não correto do este tipo de instalacoes.

DISTURBIOS EM TRABALHO DA CHAPA

• Se durante a'utilisation da instalação, surgem os distúrbios no trabalho da instalação. Os pequenos defeitos ou usuario pode eliminar sozinho, segundo as indicações indicados no quadro 4.
• Não é permitido de executar sozinho outras reparações (afore enumerated no quadro 4), sob o rigor de perdier as habilidades de garantia.
• No periodo"After de garantia, o usuario debe de pedir o control ciclico do aparelho o empregado do autorizao estabelecimento de serviceos.

Quadro 3

Sintomas	Causas	Modo da reparação
O bico de gás não acende o gás	Os orificios das flamas no bico de gás sujos	- Fechar as torneiras dos bicos de gás - Fechar a torneira da fechada de instalação da chapa, - Ventilar o alojamento, - Retirar os elementos do bico e limpar exactamente os seu elementos particulares eliminando as sujeiras dos orificios das flamas, - Montar corretoamente todos os elementos do bico e repetir o ensaio de encender o gás
	Os injectores dos bicos de gás entupidos (submersos)	- Retirar todos os elementos do bico, - Limpar o injector ou forar-lhe com umAGO fo de combre (é proibido de utilizes umAGO e alargar o orifcio)
O isqueiro não acende o gás (não há de chispas)	Interruções no circuito eletrico	- Verficar a lingueta de segurança da instalação de casa, substituira esta que fos quemada,
	Os bicos de gás e ou isqueiros sujos	- Lavar e exxugar exactamente os bicos de gás e os isqueiros.

Atença:

1. Se(before de fazer these acções o aparecido não funciona, há de informar ao empregado do autorizational estabelecimento de serviços.
2. Não pode-se'utilizar a chapa danificada àsque um empregado do autorização estabelecimento de serviços repare-lhe.
3. No caso de não utilizes a chapa de gás durante um tempo长大o, precisa de limpar exactamente a chapa, fechar a torneira de alimentação e sair o pino de tomada do soque de rêde.

INDICE

INFORMAÇões GERAIS 24

INSTALAÇÃO 27

ESCOLHA DOS RECIPIENTES 35

LIMPEZA E CONSERVACAO 35

DISTURBIOS EM TRABALHO DA CHAPA 38

PROTEÇÃO DO MEIO AMBIENTE 39

Atenção:

• Antes o primeiro pôr em movimento da chapa, tem deomidar conheçamento das instruções deste manual.
• Este produit tem de instalar(before 8 horas de envolvimento no alojamento da curzinha.
• A chapa de fogão de gás é executada segundo a la classe da proteção contra ochoque eletrico, e necessita de ligá-la à instalação com um eficiente circuito protectivo exterior.
• A instalação da chapa à instalação de gás deve ser feita por um instalador credenciado em apareiros a gás, ou técnico de um posto de assistência técnica autorizzato que deve ser confirmado na carta de garantia do produto. há falta esta confirmação cassa a garantia!
• Antes a instalacao, precise de assegurar-se que as condições locais da distribuiacao ( tipo de gás e a sua pressão) e a ajustagem da instalacao está conforme. As condições da ajustagem esta instalacao ficam indicadas na plaquinha com os dados.
• Este equipamento deve ser instalado conforme à lei em vigor e'utilizzato semente em alojamento com muito boa ventilação que devem sempre ficar abertas, ou tem de instalar o Sistema forçado da ventilação (coifa ou campana).
• Não é permitido de executar sozinho quando reparados, sob o rigor de perder as habilitações de garantia.
• Em caso de avaria ou disturbios em trabalho de chapa, àsise imeditamente o centro técnico autorizzato presentado per o fabricane do produits. Não deve utilizear um fogão avariado.

INFORMAÇÉS GERAIS

DESTINO DO PRODUTO

As chapas de gás está equipadas numSYSTEMA integral de comandos e são previstos para o montagem no tempo de cusinha. Estao destinados para a preparacao de alimentos no uso domestico. Autilização da chapa para outros objectivostica proibida!

DADOS TÉCNICOS

Quadro 1

Charakteristicas		Tipo
		5CFI-4G	5CFI-4GL	5CFI-4GLB	5CFI-4GLS	5CFI-5GL
Dimensoes de gabaritos da chapa [mm]	Largura	594	594	594	594	700
	Comprimento	520	520	520	520	575
	Altura	41	41	41	41	44
Voltagem nominal da alimentacao		1N ~ 230V 50Hz
Número de bicos de gás [peça]	Bico(PCQUENO)∅ 45mm / 1,0 kW	1	1	1	1	1
	Bico(PCMEDIO)∅ 65mm / 1,75 kW	2	2	2	2	2
	Bico(PCRADE)∅ 91mm / 3,0 kW	1	1	1	1	1
	Bico triplecorona (PC125mm / 3,6 kW	-	-	-	-	1
Isqueiros eletricos para acender o gás		-	●	●	●	●
Proteção contra-incêndios		-	-	-	●	-
Tipos de mesas de trabalho		De vidro, preta	De vidro, preta	De vidro, branca	De vidro, preta	De vidro, preta

As chapas está adaptadas para a alimentação dos他们在许多地方都

• o gás natural G20 20 mbar
• B/P G30 29/37 mbar

Quadro 2 Os diametros de injectores [mm]

Tipo de gás	Bico(PC)	Bico(PC)	Bico(PC)	Bico(PC)
G20	0,72	0,97	1,15	1,85
B/P	0,50	0,65	0,75	0,96

LIMPEZA E CONSERVACAO

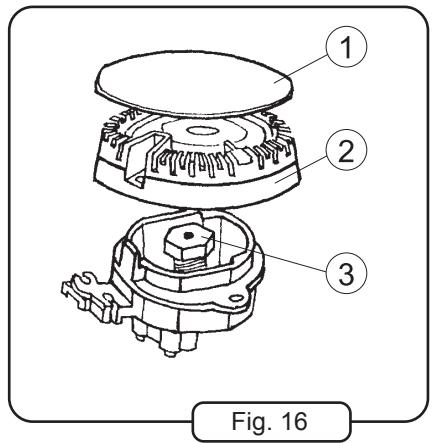

• Començando a limpeza dos bicos de gás precisá retiring as tampas 1 e os gorros 2 (fig. 16), molhar-lhes na água quentecom um detergente, e(before lavar cada parte do bico de gás separadamente.
• Para lavar a tampa, poder servir-se da esponja ou duma escovinha macia e para oGORRO A ESCOVinha de materia plástica ou a escovinha de arame macia. Para forar os orificios das flamas poder utilizear um poucofo fio de aço. Depois de lavar, vericar se os orificios das flamas são limpos e passaveis.
• Fazem o favor de.tomar a atencao,para que o corpo de bico,sobretroo preto dos injectores sea limpo.A sujeira dos injectores 4 (fig.16) pode provoc o foramento e causar a combustao irregular do gás ou os problemas de acendimento de bico Para limpar os injectores precise limar-lhes com o pincel molhado no dissolvente.(Fig.17).
• Depois, secar todos os elementos do bico de gás, poi quando ficam molhados, poder causar a combustão irregular do gás. Depois, colocar direitinho os bicos limpos e secos, com a atençao para não defeitar os isqueiros e os terminais dos pares tírmicos.

LIMPEZA E CONSERVACAO

Comencando a limpiar a chapa de gás, precise de retiring dela as grelhas, as tampas, assim como os gorros dos bicos de gás.
- A superficie esmaltada da chapa precise limpiar com um pano macio umedecido na agua quente com um detergente delicado. As impurezas fortes eliminar om os detergentes especials para limpiar a cozinha.
- Evitar a abundência de água. E proibido dedeer passar a agua sob a chapa e sob o pailen de commando.Fazem o favor de tornar a atençao, para que a superficie da chapa ao redor dos bicos de gás, sera devidamente limpiada. Isto é muito importante, pois durante a exploração normal da instalacao, as impurezas que se acumulam na fissura entre os gorros dos bicos de gás e a chapa, agravam a comustão da mistura de gás.
- No caso de sujar a grelha, molhar as suas partes na agua quente com um detergente, e(before lava-las e exxugar.

• Para eliminar os restos dos pratos e melhor utilizes uma pá demadeira ou um raspador especial (fig. 15). Fazem o favor de fazer atençao para não arranhar a superficie da chapa.
• Os objetivos que podem derreter-se, como a folia de aluminio ou os plasticos precisá devem ficar ao longe dos bicos de gás. No caso de derreter-se"These objetivos precisá imeditamente (no estado quente) afastar-lhes da superficie da chapa. Seguir o mesmo operações quando derrama-se o prato que contento muito acúcar. Na superficie da chapa quente o acúcar funde-se com rapidez que pode provocar manchas permanentes. O mudança da colorização da chapa não influência a sue funcimento normal.
• Depois lavar a chapa, pode-se'utilizar o removeedor de conservacao por exemple CERA FIX.

A instalacao tem ser realizada que pelas pessoas adultas. Pedimos de tornar a especial atencao com as crianças e não lhe deleixar de aproximar-se à chapa durante o trabalho, e mesmo não lhes permitir de servir a chapa.

• O produits deve ser instalado conforme à lei em vigor e as instruções deste manual. Os artigos fácilmente inflamáveis como as cortinas ou toalhas devem ficar ao longe dos bicos de gas.
• Durante a'utilisation da instalação - os bicos de gás, as grelavas e os recipientes com os pratos aquecem-se com muita intensidade. Pedimos de.tomar as suas precações para não queimar-se. Pedimos de tomar a especial atençao com as crianças e não lhes deixar de aproximar-se à chapa durante o trabalho e tocar os recipientes.
• Os pontes de conexão do equipamento de casa utilizado durante o trabalho da chapa devem ficar ao longe dos ardentes bicos de gás e do foco elétrico.
• Paraletalasdachapa,temdeutilizarasluvasdeprotecao.
• Não colocar nas grelavas os recipientes deformados ou não estáveis, boa eles podem cair e ensopar os bicos de gás ou oAGO electrico.
• NãoDEXIAR o aparenho com os bicos de gás acendidos sem vigilancia, sobretudo durante fritar,PGA cordura sobreaquecida pode inflamar-se.
• Antes de retiring as panelas dos bicos de gás, precisa de diminuir a lume ou apagar completeness.

INFORMAÇÉS GERAIS

• Não utilizes a instalação para aquecer os alojamentos.
  No caso da fuga do gás, precise de:

• fechar imeditamente a valvula da alimentacao de gás ou da garrafa de gás,

• ventilar exactamente o alojamento,
  -contactar imeditamente a assistencia de gás.

• Durante este tempo é proibido de:

• acender os fósforos, fumar cigarros,

• ligar ou apagar os receptores elétricos (por exemple o radio, a campainha, o interruptor da iluminação) ou os mecânicos que provocam o centelhamento.

• No caso da inflamação do gás que escaça da valvula não estanque da garrafa de gás, precisa de:

• Iançar sobre a garrafa um cobertor molhado para resfriar a garrafa,

• fechar a valvula da garrafa.

E PROIBIDO DE UTILIZAR A GARRAFA DEFEITUOSA !!!

• No caso do defeito da instalacao, precisa contactar um empregado do autorizational estabelecimento de serviços, que tem habilidades para fazer reparos.

• E PROIBIDO AO USUARIO DE:

• colocar um recipiente grande demais nos dos bicos de gás,
  -utilizar a instalacao no alojamento sem uma ventilacao eficiente,

• fazer transformação da chapa decisãopropria, para um outras tipo de gás, de fazer mudanças na instalação de gás ou electrolytica do equipamento; todas as 修改es do aparcelho podem ser perigosas por o usuario,
• executar reparacoes sozinho;
• utilizes a instalação quando o cabo conductor de energia elétrica ou pino de tomada é danificado,
• permitir a utiliser a chapa por as criançasPICQUENAS ou as pessoas sem cenhecimento de thiso manual de instruções.

O produtor não se responsabiliza pelas eventuales lesões corporais das pessoas ou os deterimentos materiais que podem resultar da manipulação Incorrecta da chapa de gás, da sua utilização em desacordo com o seu destino, ou do procedimento não conforme à instruição deServiço.

ESCOLHA DOS RECIPIENTES

• Os recipientes para cozinhoar não podem ser grandes demais, o melhor é quando a sua alta corresponde a 2/3 do diametro do seungo.
• Os recipientes devem ser limpios e secos, pouco então eles bem conduczem e guardam o calor.
• Durante o cozimento, os recipientes devem ficar tampadas, o que remedia a Accumulacao dos vapores no alojamento de cozinha.

O recipiente(PC)pequeno demais ao tamanho do bico de gás

Recipiente bem escolhido

Fig. 14

• Diametros minimos dos recipientes recomendados para os differentes bicos de gás:

• para o bicopezeno 90 mm

• para o bico medio 0 120 mm
• para o bico grande 0 140 mm
• para o bico doble 0 180 mm

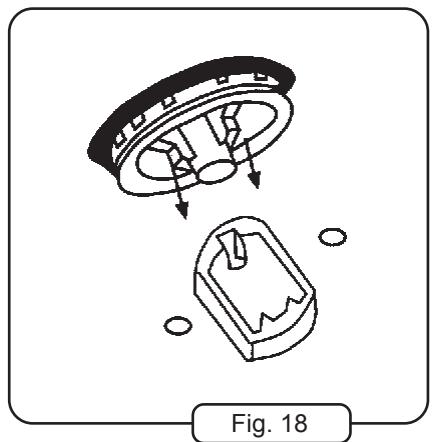

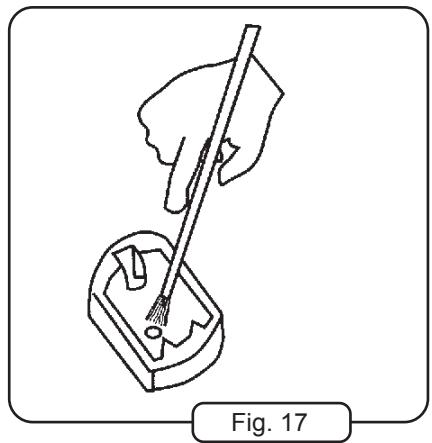

LIMPEZA E CONSERVACAO

Atenção:

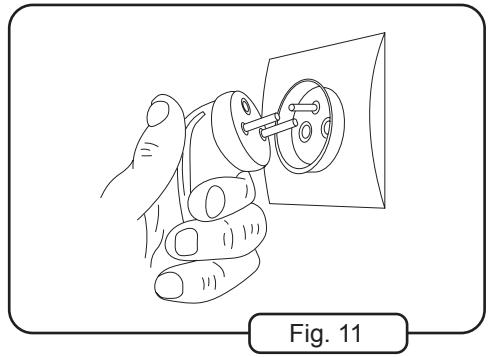

Antes de comenza a lavar e limpar a chapa, precise da sair o pino do cabo conductor de energia electrica do soquete da rêd.

OBSERVACOES GERAIS

Para conservar o estado técnico e o aspecto estétrico convenientes, tem de limpar a chapa sistematicamente.

• Para limpiar a chapa e os comandos não utilizear os deterentes com granulacao grossa que fendem a superficie, nem os objetivos afiados, nem esponjas ou palhas de aço, nem os deterentes e os meiros químicos agressivos.

• O fluxo de gás nos differentes bicos de gás abre-se e fecha com os comandos das torneiras de gás.
• A flama não deve sair fora doerto do recipientep,mas abranger as 2/3 da sua superficie. Alutilização permite aoconsumo mais economico do gás e aflama não suja as panelas.
• O tamanho da flama depende da posicao do commando (fig. 13). O melhor é'utilizar a flama grande ate ferver o prato, e continuando a cozinho, é melhor aproveitar da flama很小a (economica). O tamanho da flama regular semente entre a posicao de e .

Fig. 13

Posicao do commando:

• bico de gás apagado

• flamainteira (grande)

• flama subpoena (economica)

ACEDIMENTO E APAGAMENTO DOS BICOS DE GAS

O acedimento dos bicos de gás

• o commando do bico de gás escolhido, aperture até a resistência sentida, tornar na direção inversa ao movimento dos ponteiros de relogio, colocar na posão e segurar pressado até o tempo de acender a flama;
• depuis acender o gás, moderar a pressão ao commando, e a flama deve acender-se;
  -进驻 of the post office, where the government will be responsible for the implementation of the project.
• deposits de acendimento de gás segurar pressado o commandounos 10 s para fazer a proteçãocontra incêndios,
• se a flama do bico apage-se, repetir these ações, alongando o tempo de segurar pressado o commando uns 5 s mais.
• ajustar o tamanho desejado da flama.

O apagamento dos bicos de gás

• O bico de gás apaga-se, tornando o commando de gás na direção conforme ao movimento dos ponteiros de relogio e ajustando-lhe na posção zero.

Antes acender o primeiro bico de gás, precisa和睦 a valvula da garrafa de gas. Depois acender o bico de gás como fos indicado acima.

Fechando o fluxo de gás, antes apagar oultimate bico de gás, précisa de:
- fechar a valvula da garrafa de gás,
- depuis de apagar a flama, fechar a torneira deste bico de gás.

Durante o tempo quando a chapa de fogão de gás não é'utilizada, a valvula da garrafa de gás deve ficar fechada.

INSTALAÇÃO

OBSERVATIONS GERAIS

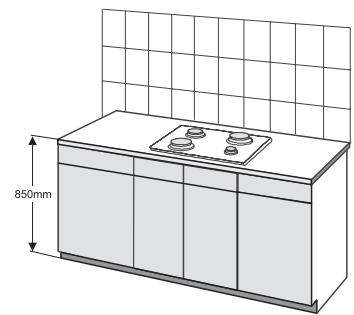

O produtor não se responsabiliza pelas eventuales lesões que podem resultar do procedimento não conforme à normas e recomendações da segurança e a instalação de chapa de gás pela和个人 não habilidade.

1. O alojamento da cozinha quando se quere instalar o produits deve cumplir umas exigencies.

• um espaço conveniente que asegura que o maior parte proveniente dos aparhos de gás não exceed 930 W/m³,
  -altura minimal 2,2 m,
• uma instalacao de ventilacao eficiente (intercambio de ar completeo na alojamento pelo menos 1,5 vezes durante uma hora),
• o ar fresco asegurado (si não tem a janela) pelos orificios de ventilação feitos nas paredes externas na superficie min. 0,016 m²,

• a evacuação dos gases de combustão asegurada, por exemplo pelo canal da chaminé eficiente com oazo minimal 0,14 m.

• Para reduzir a influencia negativa do corrente de ar para o trabalho dos bicos de gás, não é conveniente de instalar a chapa na LINHA janela-porta.

• O aparecido deve ser instalado no tempo de cusinha a alta que não excede 850 mm. A parede do alojamento aderente à margem deTRS de chapa deve ser feita dos materiais inflamáveis (fig. 2).

Fig. 2

Fig. 3

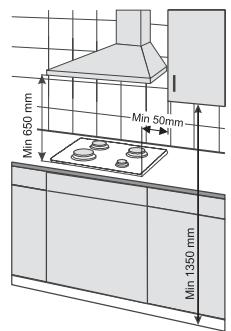

1. Acima da chapa deve ficar um espoço livre para a evacuação dos vapores de cusinha; o melhor é de montar a coifa acima do fogareiro que vai absorver ou reconduzir"These vapores. A distancia entre a coifa e a chapa deve ter ao menos 650 mm (fig. 3).
2. E proibido de montar os armários de cusinha direitamente sobre a chapa. A distancia minima entre as bordas laterais da chapa e as bordas laterais dos armários de cima deve ter 50~mm (fig. 3).

INSTALAÇÃO

MONTAGEM DA CHAPA DE FOGÃO DE GAS

1. Antes de iniciaar a instalação se deve de verficar todas as dimenções da chapa e do furo no tempo, onde vais instaler a chapa.

Fig. 4

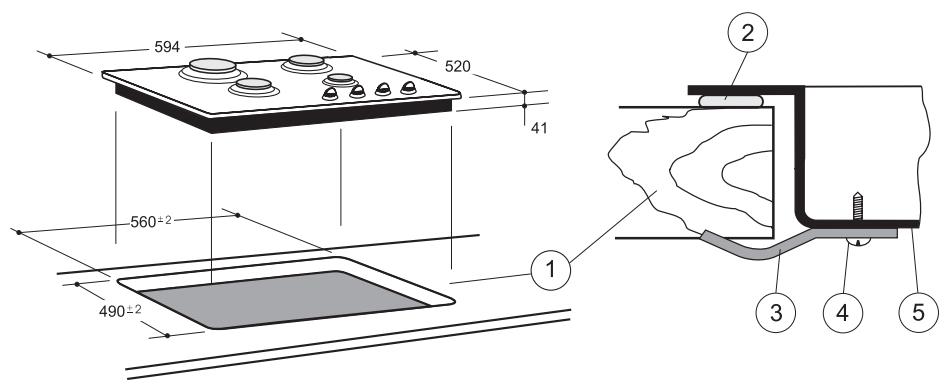

1. No tempo de cozinha 1URTAR um furo rectangular de dimenções de 490× 560[mm] (fig.4 e 5).

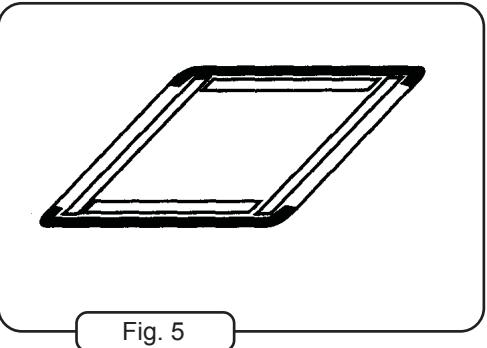

2. Do empancamento tirar a fila de proteção cola.
3. Virar a chapa e no todo perimetro da chapa colar o empancamento 2 (fig. 4 e 5).
4. Pois do color o empancamento colocar a chapa no furo do tempo 1 e aperture com forca para que o empancamento 2 aderia bem ao furo.
5. Montar a chapa no furo 1 ouundo com os puxadores 3 e os parafudos 4 que está colocados no saquinho com o equipoamento suplementario.
6. Por baixo do tempo se deve de montar uma prateleira "A" (fig. 6) que assegure a proteção ao usuario contra ouveamento da chapa quando por debaixo. A preteleira há de montar(before de instalar a chapa no tempo.

PRINCIPIOS DE EXPLOATAÇÃO

• E proibido deutar as grelhas e colocar os recipientes direitamente nos bicos.
• NãoAbrir a válula da instalação de gás ou a valvula da garrafa sem verificar anteriormente si todas as torneiras são fechadas.
• E recomendável manter os bicos, os isqueiros e termopares secs e limpios quando qualquer sujidade pode deteriorar o functimento deste.
• Durante a utilização da instalação -os bicos de gás, as grehos, oAGO eletrico e os recipientes com os pratos aquecem-se com muita intensidade. Não tocar-lhes.
• Nãoocrisy os comandos, as torneiras, os bicos, o foco eletrico, os isqueiros ou os termopares.
• Evitar a entornar os pratos e ensopar os bicos de gás e o foco eletrico.
• No caso das chapas com a proteção contra incêndios, há de lembrar-se de deposito de acendimento de gás segurar pressado o commando uns 10 s, às que o gás se acende.
• Não sobrecarrgar as grelhas.

A utilização regular e energia-econômica dos bicos de gás é obtida pelo:

• ajustamento do correspondente tamanho da flama,
• escolha regular dos recipientes.

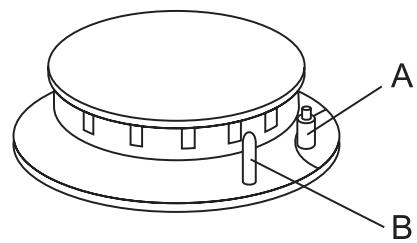

A-O isqueiro
B - Terminal do termopar

O bico de gás com o isqueiro e a proteção contra incéndios

Fig. 12

INSTALAÇÃO

do gás (alteração do tamanho da flama de gás durante a plena condução),这是我 quando precise a fazer a flama econômica durante a baixa pressão na instalação, como me quase que a flama não ascende durante a sua utilização normal.

• depuis o ajustamento das torneiras, sobrepor um commando e fechar a flama.

A

B
Fig. 10

LIGACAO DA CHAPA AO SOQUETE

A chapa de fogão de gás tem no seu equipamento um cabo conductor de energia elétrica sem pino de tomada.

Atença:

1. O pelo de tomada com o contacto de proteção deve montar com o cabo conductor exclusivamente um的技术ico-electrico especializzato em apareiros electricos conforme as normas de segurarça vigentes.
2. O soque de rêd, ao qual a chapa sera ligada, deve ficar fácilmente accessivel para 用户。
3. Fazem o favor de tomar a atenção, para que o cabo conductor de energia eletrica não toca os ardentes bicos de gás.

A chapa está adaptada para alimentação da energia elétrica do voltagem nominal de 230 V, 50 Hz e debe ser ligada com o soquec equipado com fio da terra correctamente conectado.

A ligação da chapa com o soque sem o fio de terra de roteção, ameaça umCHOQUE ELECTRICO, no caso do defeito da instalação eletrica do equipamento.

INSTALAÇÃO

LIGAÇÃO DA CHAPA À INSTALLação DE GAS

Depois montar a chapa no tempo, o aparecido deve ficar ligado à instalação interna de gas.

Atençao:

1. A ligaçao de chapa à instalacao de gás deve ser conforme à lei em vigor.
2. As acções ligadas com a ligação da chapa à instalação de gás, com a regulação da guarnião de gás e com a reposicao do injector, devem ser cumpridas pelo técnico de instalação devidamente habilado, conforme às prescrições legais em vigor.
3. Antes deefeituar as acções de ligação, a guarriçao de gás deve ser fechada!
4. A realização má de ligação ou o retesar da instalação de gás pode provocar um trabalho defeituoso ou mesmo danificação da chapa ou da instalação de gás.
5. O produtor da chapa não assume a responsabilité pelo defeito do equipamento ou da instalação de gás no alojamento causado pela ligação defectiva.

A chapa é equipada de um tubo de conexão de diametro de 12 . O tubo de conexão deve ligar com a instalação de gásutilizando oequipamento adequado.

LIGAÇÂO DA CHAPA COM A GAS NATURAL

No caso da ligação da chapa com a gás natural se deve utilizes um cotovélo com uma gaxeta e a rosca conico (na saida) tapar atraves de fita de teflon.

A chapa pode-se instalar à instalação interna de gás da maneira rigida ou'utilizando uma mangueira elastica de metal.

O modo de ligar está demonstrado no desenso 7.

A conexão tapar através de fità de teflón na rosca

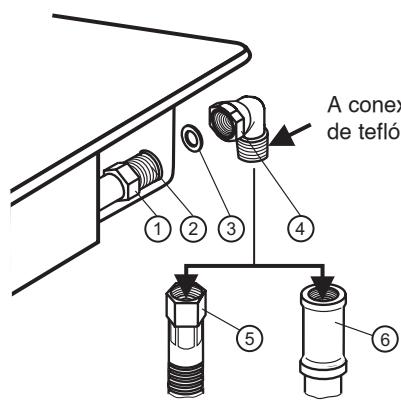

1 - a porca
2 - o terminal de conexão da chapa
3 - a gaxeta
4 - o cotovél G-1/2"
5 - a mangueira elastica de metal
6 - a conexão da instalação de gás

Fig. 7

INSTALAÇÃO

LIGAÇAO DA CHAPA COM A GARRAFA DE GAS LIQUIDO

• E proibido de montar o aparelho no porão ou no及其他 alojamento onde o piso da terra está abaixo do nivel da terra, porque o gás natural é mais pesado do ar e amontoa-se no nivel do chão.
• A garrafa delve ser colocada no lugar ao alance fácilmente, na posicao aprumo.
• Para a ligação com a garrafa utilizezar uma mangueira elastica.

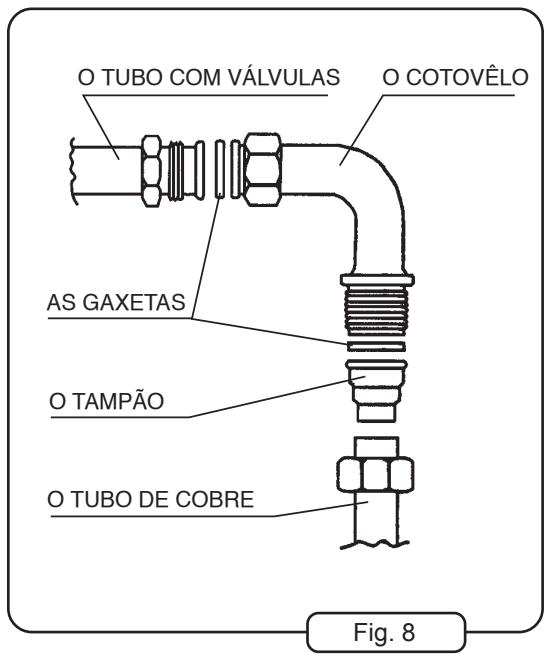

• Para a ligação delve-se usar o terminal para o gás natural com a gaxeta segum o disenho 8.
• Ao's cada ligaçao da chapa de gás a garrafa deve-se vericar o estancamento da valvula e a ligaçao do regulador da garrafa e seu funciona.
• O estancamento de todas as conexões e da valvula pode-se verficar inicialmente untando o lugar enumerated com uma soluição de sabão, com a pressão normal de trabalho. Um aparecido de ampolas significa a fuga de gás.

Atenção:

1. E proibido o controle do estancamento com o uso de fogo (por ex.: fósforo ou vela). Isso pode causar uma explosão!
2. E preciso de verificar periodically, todo meio ano, o estado do tubo e o estancamento da ligação com os terminais.

INSTALAÇÃO

REPOSIÇÃO DOS INJECTORES

Atença:

1. Antes de substituir os injectores e de regular as torneiras, desligar a chapa da rede electrica.
2. quando estiver a regular as torneiras, não retire por completeness o paradoxo de regulação.

As chapas de gás formecidas pelo produtor tem asorneiras reguladas e adaptations ao gás e a pressão indica na plaquinha com os dados da instalação.

No caso da alteração do gás, precisa de mundar os injectores nos bicos de gás e fazer a guanência de gás.

Antes de comenzar estas acoos deve-se absolutamente:

• fechar a torneira que desliga o gás na instalação ou na garrafa de gás da chapa,
• fechar todas as torneiras da chapa,
  desligar a chapa da rede eletrica.

Depois:

• tirar da chapa de fogão de gás todas as grelhas, as tampas e os gorros dos bicos de gás,
  desparafasar os injectores que está à até ahora, com a chave n 7 e repór pelos novos que correspondem aos diametros e ao tipo do gás segundo o quadro N 2,
• instalar os elementos moveris na ordem inversa que durante o desmontagem,
• ajustar as torneiras e verificar o estacamento das ligações.

Fig. 9

AJUSTAGEM DAS TORNEIRAS

O ajustagem daorneira de gásbineiste em ajustamento da flama economica do bico de gás. Por isso tem de:

-abarrir com um commando o fluxo de gás e acender o bico de gás que tem de ajustar,
- colocar o commando na posicao de - flama economica, eareth, nao alterando esta posicao - tirar-lo do mandril de torneira,
- com a chave de fenda introduzida no orificio A ou no orificio do mandril B (depende do tipo daorneira - fig. 10), tornar o parafuso de regulacao, sempre observando a flama do bico de gás; fazer a flama à tal alta para ela não se apaga por causa do leve corrente de ar ou mudando rapidamente aorneira da posicao de flama inteira para a economica e vice versa; a regulação pode ser considerada como regular, quando o nucleo da flama tem a forma do cone da côr verde – azul, de alta por volta de 2 - 4mm
- se não instalação de condução de gás surgem as visiveis alterações da pressão
