MODE D'EMPLOI 5CFI-4GL FAGOR

Cet appeareil porte le symbole d'interdiction de jeter des déchets dans le

conteneur public conformément à la Directive

Européenne 2002/96/EC

Ce marquage informe qu'après la période d'utilisation, l'appareil ne peut pas etre mis en place avec d'autres déchets venant de lieu d'habitation.

L'utilisateur est obligé de le porter aux unités chargées de la collecte de l'équipement électrique et électronique consommé.

Une attitude appropriée à l'égard de l'équipment électrique etlectronique consommé contribue à éviter les conséquence nocives pour la santé desgens et pour l'environnement naturel qui peuvent résultat du stockage et dutraitement non approprié de ces apparèils.

Estimados Clientes!

• pendant l'utilisation de la table peuvent avoir lieu des perturbations de son fonctionnement. Certaines petites pannes peuvent être réparées par l'utilisateur d'après les consignes décrites dans le tableau 4.
• Durant la période de garantie, toutes les réparations sauf celles qui ont été mentionnées ci-dessous, devraient être effectuees par le Service habilite.
• Àprous l'expiration de la période de garantie, l'utilisateur devrait demander le service de faire les révisions périodiques de l'appareil.

Tableau 3

Constat	Causes	Comment procédér
Le brûleur n'allume pas le gaz	Obstruction des trough de flamme dans le brûleur	- fermer les robinets des brûleurs - fermer le robinet pour couper l'installation devant la table - aérer la pièce - retarder les éléments du brûleur et les nettoyer, en regardant si les troughs de flamme sont dégagés - remover correctement tous les éléments du brûleur et dessayer d'allumer
	L'injecteur du brûleur bouché (débordé)	- retarder tous les éléments du brûleur, - nettoyer l'injecteur et déboucher évientuelle avec un fillet fin en cuivre (il est interdit d'utiliser le fillet en acier et élargir le trou)
La bougie d'allage n'allume pas le gaz (il n'y a pas d'étinçelles)	Disjonction du circuit d'installation électrique	- vérifier le fusible de l'installation interne, s'il est brûlé, il faut le changer.
	Brûleurs et/ou bougie d'allumage	- nettoyer et bien secher les brûleurs et les bougies d'allumage

Attention:

1. Si, après avoir effectué les opérations énumérées, l'appareil ne fonctionné pas, il faut avertir le service autorisé le plus proche.
2. Il ne faut pas utiliser la table endommagée avant qu'elle ne soit pas réparée par le personnel de service qualifié.
3. En cas d'un arrêt prolongé du fonctionnement de l'appareil il faut bien nettoyer et fermer le robinet avant la table etPTRir la prise du cordon d'alimentation de la prise de courant.

NETTOYAGE ET ENTRETIENT

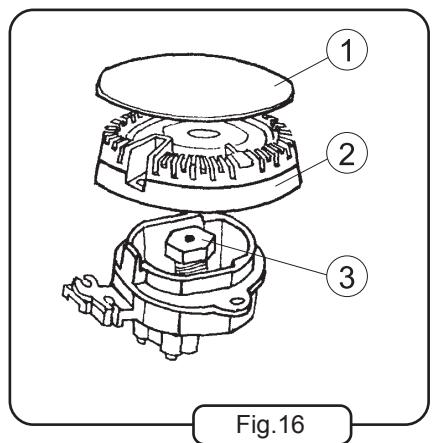

• Avant de nettoyer les brûleurs il faut retarder les chapeaux 1 et les têtes 2 (fig.16), les laisser tremper à l'eau chaude avec le produit, ensuite laver chaque piece séparément.
• On peut laver le chapeau à l'aide d'une éponge ou d'une Brosse douce, la tête – avec une Brosse plastique ou une Brosse métallique douce. Pour déboucher les troughs du passage de flammes on peut utiliser un filen en acier. Àpres avoir lavé il faut vérifier si les troughs de passage de flammes sont bien dégagés.
  Le corps du brûleur doit être toujours propre, particulièrement près des injecteurs. L'encrassement des injecteurs 3 (fig.16) peut finalement les boucher, et par conséquent la flamme des brûleurs sera faible ou disparaître complètement. Pour nettoyer les injecteurs il faut les nettoyer avec un pinceau trempe dans le dissolvant (fig.17).
• Bien essuyer des brûleurs propres et secs, parce que s'ils sont humides ils peuvent ne pas allumer le gaz ou provoquer sa mauvaise combustion. Àpès avoir essuyé, il faut remonter les éléments des brûleurs selon l'ordre contraire à l'ordre du démontage. Il faut éviter à détruire les bougies d'allumage et les extrémités des thermocouples.

DESCRIPCION GENERAL

DESTINATION DEL PRODUCTO

• Avant de nettoyer la table il faut-retirer les grilles et les éléments des brûleurs
• La surface émaillée du corps des brûleurs doit être nettoyée avec un chiffon ou une éponge mouillée à l'eau chaude et un produit doux, ne pas mouiller trop. Les salissures importantes peuvent être enlevées à l'aide des produits spécifique pour le nettoyage des cuisines.
• Ne pas laisser entre l'eau sous la table pendant le nettoyage. En plus, il faut surveiller à un bon nettoyage de la surface de la table, particulièrement le corps autour des brûleurs. Cela est essentiel parce que pendant l'exploitation normale de l'appareil, les encrassements qui s'accumulent dans le jeu entre les têtes des brûleurs et le corps des brûleurs détiroyent la combustion du mélange du gaz.
• Laisser tremper les grilles encrassées à l'eau chaude avec le produit, et ensuite les laver et les essuyer à sec.

Nettoyage des tables verre :

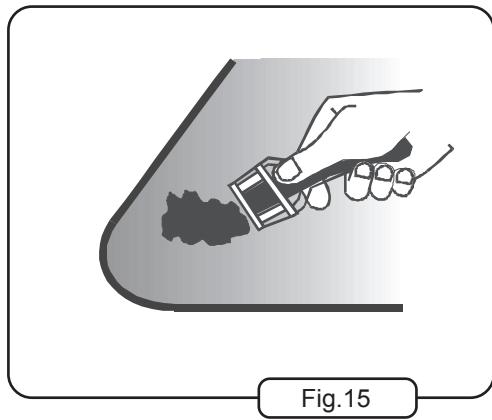

• pour enlever les résidus de la nourriture il est préférible d'appliquer une pelle en bois ou une raclette spécifique (fig.15) en faisant attention de ne pas rayer la surface de la table.
• Les objets susceptibles de fondre tels que : aluminium ou plastique doivent être éloignés des brûleurs. Si ces objets fondent il faut les enlever immédiatement de la surface de la table (quand ils sont encore chauds). Il faut faire la même chose si la table est couverte de la nourriture contenant du sucre. Sur la surface de la table chaude le sucre fond très vite ce qui par conséquent peut faire apparaitre les tâches permanentes. Le changement de teinte de la table perturbe son bon fonctionnement.
• Àprous avoir lavé la table, on peut utiliser un produit d'entretien p.ex. CERA FIX.

NETTOYAGE DES BRULEURS

Les brûleurs à gaz, les bougies d'allumage et les extrémités des thermocouples doivent être nettoyés à chaque fois que la nourriture déborde sur la table, et aussi d'une façon périodique, en en relevant des dépôts et des encrassements.

• les recipients de cuisson posés sur la table de gaz ne devraient pas été trop hauts, la hauteur optimale devrait correspondre au 2/3 du diamètre de fond.
• Seulement de propres et secs récipiens sont un bon conducteur de la chaleur.
• Pendant la cuisson, les recipients devraient être couverts par des couvercles ce qui évitera l'accumulation de la quantité excessive des fumées dans la cuisine.

Récipient trop petit pour le brûleur et manque de couvercle

Récipient bien adapté

Fig.14

• Diamétres minimum des recipients pour les brûleurs concernés

• pour le brûleur petit 90mm

• pour le brûleur moyen 120mm
• pour le brûleur grand 0 140 mm
• pour le brûleur double 0 180 mm

NETTOYAGE ET ENTRETIENT

Attention :

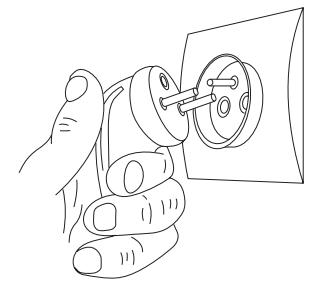

Avant de laver et nettoyer l'appareil, retirez la prise du courant du cordon d'alimentation.

CONSIGNES GÉNÉRALES

Pour maintainir l'appareil en bon état technique et pour garder l'aspect esthétique, il faut nettoyer la table régulièrement.

• ne pas nettoyer la table et les manettes avec les produits à gross grains susceptibles de rayer les surfaces, les objets tranchants, les éponges métalliques, les produits en poudre et les produits chimiques agressifs.

DESCRIPCION GENERAL

on peut ouvrir le début du gaz des brûleurs à l'aide des manettes des robinets de gaz.
- La flamme ne devrait pas dépasser le fond du récipient, elle devrait se repartir sur 2/3 de sa surface. En utilisant les brûleurs de cette façon on économise la consommation du gaz et la flamme ne salit pas de récipient.
- La taille de la flamme dépend de la position de la manette (fig.16). On utilise la flamme maximum jusqu'au moment de la portée à l'ébullition du repas, pour continuer la cuisson il est préféable d'utiliser la flamme minimum (éconergique). Le réglage de la flamme se fait seulement entre les positions et .

Position de la manette :

• brûleur éteint
• flamme pleine (grande)
• flamme petite (éconergique)

Fig.13

ALLUMAGE ET EXTINCTION DES BRULEURS

Allumage des brûleurs

• appuyer sur la manette jusqu'à la butée, tourner dans le sens inverse des aiguilles d'une montre, le régler en position 12 et maintainir la manette appuyée pour faire apparaitre la flamme;
• après l'allumage du gaz, libérer la manette ; le brûleur devrait rester allumé,
• après l'allumage du gaz (modèles avec sécurité) maintainir la manette appuyée environ 10s pour déclencher le système de sécurité.
• En cas d'extinction de la flamme du brûleur, répéter les opérations encore une fois en maintainant le brûleur,enforcé environ 5s plus longtemps.
• Régler la taille de la flamme souhaitée

Extinction des brûleurs

Pour eteindre le bruleur il faut tourner les manettes des robinets gaz dans le sens des aiguilles d'une montre jusqu'à la position zero.

Distribution du gaz liquide par la bouteille

Avant d'allumer le premier brûleur il faut ouvoir la vanne de la bouteille gaz, après, procédér comme on l'a décrit avant.

En coupant l'alimentation gaz avant d'eteindre le dernier brûleur il faut :

fermer la vanne de la bouteille de gaz,
- après l'extinction de la flamme fermer le robinet de ce brûleur.

Pendant que la table n'est pas utilisé, la vanne de la bouteille gaz devrait être fermée.

UTILISATION DES BRULEURS

Avant d'allumer le bruleur il faut s'assurer que la manette que I'on souhaite de tourner correspond bien au bruleur que I'on peut allumer.

REGLES D'EXPLOITATION

UTILISATION DES BRULEURS

Il ne faut pas-retirer les grilles et placer des reçipiens directement sur les brûleurs
- Ne pas ouvrir la vanne d'installation gaz ou la vanne de la bouteille sans s'assurer que tous les robinets sont fermés.
- Surveiller que les extrémites des bougies d'allumage et des thermocouples soient toujours propres et seches ce qui va leur assurer un bon fonctionnement.
- Ne pas toucher aux brûleurs, à la plaque électrique qui reste chaude, aux grilles et aux recipients.
- Ne pas taper sur les robinets, les brûleurs, la plaque électrique, les bougiees d'allumage et les extrémités des thermocouples.
- Ne pas laisser déborder les plats des recipients sur les brûleurs et la plaque électrique.
- En cas des tables avec sécurité gaz, il ne faut pas oublier qu'après avoir allumé le gaz il faut rester appuyé sur la manette enforcée environ 10s pour déclencher le système de sécurité.
- Ne pas surcharger les grilles

Pour utiliser les brûleurs d'une façon conforme et economique il faut:

• régler la taille convenable de la flamme
• un bon choix des recipients.

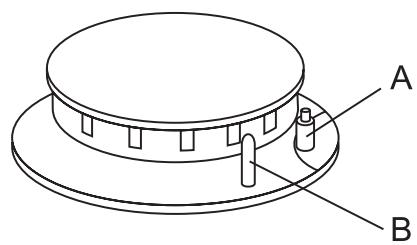

A-Bougie d'allumage B-Extrémité du thermocouple

Brûleur gaz avec bougie d'allumage et sécurité gaz

Fig.12

INSTALLACION

pression de gaz, dans ce cas le réglage de la flamme la plus réduite doit se faire à laasse pression dans l'installation de sorte que le brûleur ne s'éteigne pas pendant l'utilisation normale.

• après avoir réglé les robinets, remonter les manettes et éteindre la flamme.

Fig. 7

Fig.10

RACCORDEMENT ÉLECTRIQUE

L'appareil est doté d'un cordon d'alimentation sans prise.

Attention :

1. Seul l'installateur électricien habilité est autorisé à brancher la prise de courant mâle au cordon d'alimentation.
2. L'utilisateur devrait avoir un accès facile à la prise de réseau de l'appareil
3. Surveillez à ce que pendant l'utilisation de la table le cordon d'alimentation ne soit pas en contact avec les brûleurs chauds

La table est adaptée à l'alimentation par le courant alternatif de 230V, 50Hz et devrait être branchée à la prise de courant dotée d'un contact de protection correctement connecté.

Le raccordement de la table à la prise sans contact de protection peut provoquer un électrochoc en cas d'endommagement de l'installation électrique de la table.

Fig.11

INSTALLATION

CHANGEMENT DES INJECTEURS

Attention :

1. Avant de changer les injecteurs et de régler des robinets il faut-retirer la prise du courant de la prise du réseau d'alimentation.
2. Ne pas dévisser l'aiguille entièrement pendant le réglage des robinets

La table est préréglée pour le gaz et pour la pression indiqués sur la plaque signalétique de l'appareil. En cas de changement de gaz il faut changer les injecteurs et faire le réglage des robinets.

Avant d'executer ces opérations il est obligatoire de :

fermer le robinet pour couper l'installation de gaz ou la bouteille de la table.
- Fermer tous les robinets de la table
- Déconnecter la table du réseau électrique

Ensuite :

• Retirer les chapeaux et les têtes des brûleurs,
• dévisser les injecteurs qui sont en place avec la clé à l'eel numéro 7 etmettre les neues selon le tableau 2.
• remonter les têtes et les chapeaux
• faire le réglage des robinets et vérifier l'étanchéité des connexions.

Fig.9

REGLAGE DES ROBINETS

Le réglage du robinet gaz consiste à la mise en position de la flamme minimum du robinet du brûleur.

Pour le faire il faut :

• ouvrir le débit de gaz en tournant la manette et allumer le brûleur concerné,
• mesure position - la prisoner de la tige du robinet,
• mesure le tournevis dans le trou „A" ou le trou de la tige „B" (en fonction du type du robinet - fig.10) et le tourner tout en observant la flamme du brûleur; mesure la flamme à la hauteur qui ne permettra pas l'extinction du feu en cas de courant d'air et lors du passage rapide de la flamme maximum à la flamme la plus réduite et vice versa; le réglage est conforme quand le noyau de la flamme prend une forme conique d'une couleur bleu-verte d'une hauteur environ 2-4 mm
• s i dans l'installation de distribution de gaz il y a des changements visibles de la

INSTALLACION

CONEXION A BOMBONA DE PROPANO-BUTANO

• il ne faut pas installer l'appareil dans la cave ou dans un autre endroit où le sol est inférieur au niveau terrain parce que le gaz liquide est plus lourd que l'air et s'accumule au niveau sol.
• L'endetroit de la mise en place de la bouteille devrait être facilement accessible, en position verticale et protégée contre le renversement.
• Pour raccorder l'appareil avec la bouteille il faut utiliser un tuyau flexible.

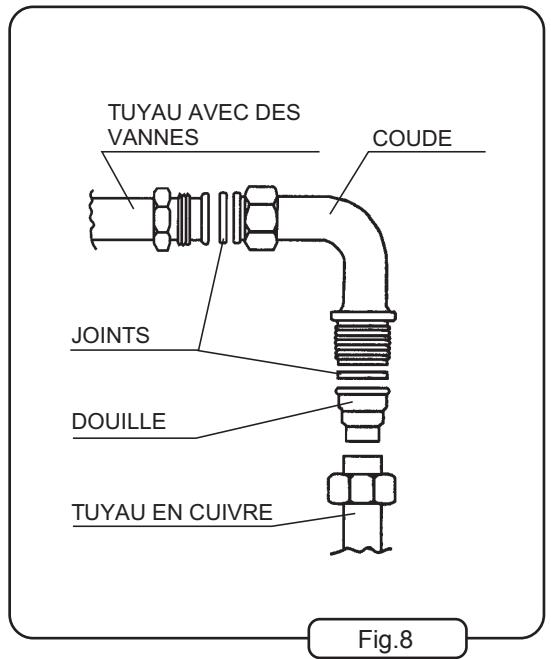

  Pour le raccordement il faut utiliser l'embout gaz liquide avec le joint comme c'est montré sur le fig.8
• Àpres chaque raccordement de la table à la bouteille de gaz il faut vérifier l'étanchéité cote pression haute c'est-à-dire l'étanchéité de la vanne de la bouteille

et la connexion du réducteur avec la bouteille et son fonctionnement.

Létanchéité de toutes les connexions de la vanne de la bouteille peut être contrôle par lubrication des endroits mentionnés avec une solution d'eau de savon avec une pression normale. L' apparition des bulles d'air indique la fuite de gaz.

Attention :

1. Il est inadmissible de vérifier l'étanchéité avec du feu ouvert (ex. allumettes ou bougie); cela risque de l'explosion!
2. Tous les 6 mois il faut vérifier l'etat du tuyau et l'étanchéité de son raccordement avec les embouts.

INSTALLATION

RACCORDEMENT GAZ

Après avoir monté la table dans les meubles il faut la raccorder à l'installation de gaz interne ou à la bouteille avec le gaz liquide.

Attention

1. Le raccordement de la table à l'installation gaz devrait être conforme aux réglementations en vigueur.
2. Seule la personne habilitée peut effectuer les opérations liées au raccordement de la table à l'installation de gaz, le réglage des robinets et le remplacement des injecteurs.
3. Avant de procéder aux opérations de raccordement, le robinet de gaz devrait être fermé!
4. Une mauvaiseexecutiond'installationpeutprovoquer un mauvais fonctionnement et même une déterioration de la table ou de l'installation d'alimentation gaz.
5. Le fabriquant décline toute responsabilité en cas de dépréciation de l'appareil ou de l'installation de gaz dans une piece, qui ont résultat d'un mauvais branchement.

La table de cuisson à gaz est équipée de l'about de raccordement de diamètre 12 . Il faut brancher le gaz à cet about en appliquant l'équipement convenable.

RACCORDEMENT GAZ NATUREL

Lors du raccordement de la table au gaz naturel il faut appliquer le coude avec le joint, et étancher le filet conique avec la bande t'éflon (en sortie).

La table peut être raccordée à l'installation interieure du logement par un tuyau rigide ou par un tuyau flexible métallique.

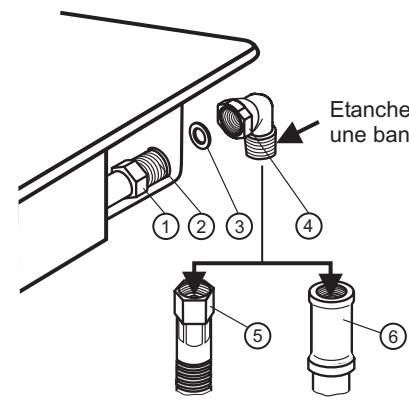

Sur le fig. 7 on a montré comment procéder au raccordement.

Etancher le raccord avec une bande teflon

1 Ecrou
2 Embout de raccord de la table
3 Joint
4 Coude G-1/2"
5 Raccord installation gaz

Fig.7

INSTALLACION

1. Avant de procéder au montage il faut vérifier les dimensions de la table et du trou dans le plan de travail dans lequel on va installer la table.

Fig.4

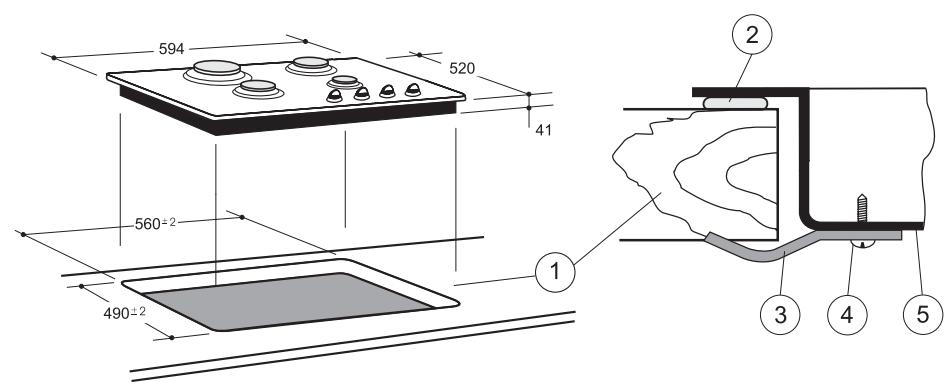

1. Dans le plan de travail il faut percer un trou rectangulaire des dimensions 490 × 560 [mm] (fig.4)
2. Enlever du joint sa bande de protection.

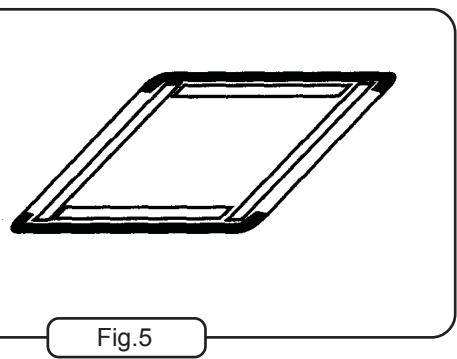

3. Retourner la table et coller le joint 2 sur tout le pourtour (fig.4 et 5)
4. ÀpRES avoir collé le joint,mettre la table dans le trou du plan de travail 1 et appuyer pour bienmettre en contact le joint 2 avec le plan de travail.
5. Fixer la table dans le plan de travail 1 par dessous à l'aide des colliers de serrage 3 et des vis 4 qui se trouvent dans la pochette avec l'equipement supplémentaire.

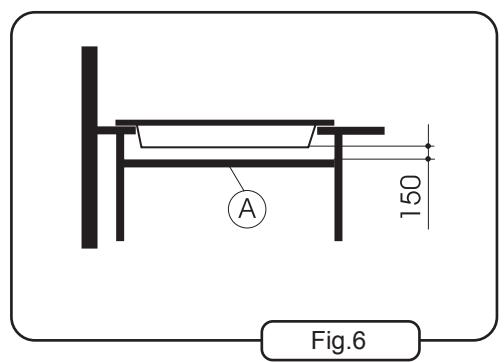

6. Sous le plan de travail on devrait monter une étagère „A" (fig.6) qui protégera l'utilisateur contre les brûleurs au cas où il touche le dessous de la table chaude. L'étagère doit être fixée après l'installation de la table dans le plan de travail.

INSTALLATION

CONSIGNES GENÉRALES

Le fabriquant decline toute responsabilité en cas des dépréciations apparus lors du non respect des normes et des règles en vigueur et lors du raccordement de la table par une personne non habitée.

1. La cuisine où on va installer le produit devrait replir des exigences définies :

2. une cubature appropriée évitant que la charge thermique maximum distribuée par les apparciels de gaz installés dépasse 930 W/m3

3. une hauteur minimum de 2,2 m
4. une bonne ventilation circuit fermé (au moins 1,5 débit d'air /heure)
5. l'entrée d'air assuree (en cas d'absence de la fenetre) par les trous faits dans les murs extérieurs de la surface min. 0,016 m²

6. l'évacuation des combustibles assurée, p.ex. par une cheminée d'un côté minimum 0,14 m.

7. Pour éviter l'influence négative des courants d'air au fonctionnement des brûleurs, la table ne devrait pas être installée dans l'alignement fenêtre-porte.

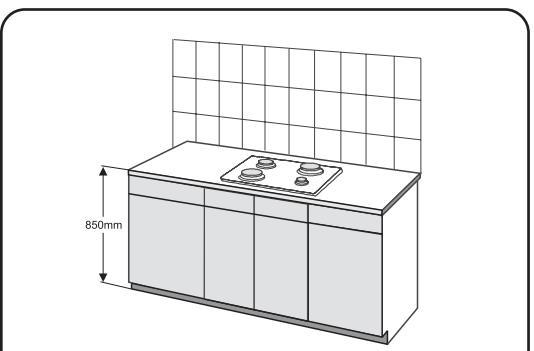

8. L'appareil devrait être encastré dans le plan de travail à la hauteur qui ne dépasse pas 850 mm. Le mur de la cuisine étant en contact avec la table devrait être fait des matières non inflammables (fig.2)

Fig.2

Fig.3

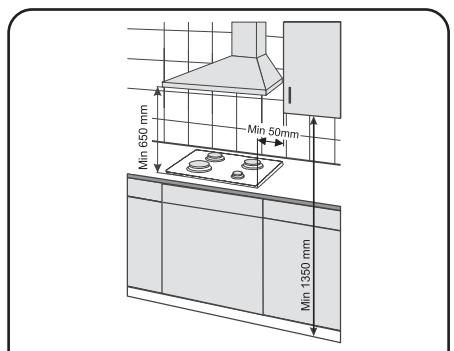

1. Au-dessus de l'appareil il faut laisser l'espace libre pour l'évacuation des fumées de la cuisine ; le mieux c'est installer la hotte aspirant ou évacuant les fumées. La distance entre la hotte et la table devrait être au moins de 650 mm (fig.3)
2. Il est interdit de suspendre les placards directement au-dessus de la table. La distance minimum entre les bords latéraux des placards supérieur devrait etre de 50 mm (fig.3)

• en cas de fuite de gaz IL FAUT :

fermer immediatement la vanne d'installation de gaz ou la bouteille de gaz,
- bien aérer la pièce
- appeler assistance GDF

• IL EST ALORS INTERDIT de :

• allumer les allumettes, fumer des cigarettes,

• connecter ou déconnecter des appareils électroniques (ex. radio, sonnette, commutateur de l'éclairage) ou mécaniques qui provoquent les étincelles.

• si le gaz qui s'échappe de la vanne endommagée de la bouteille de gaz prend feu, IL FAUT :

• couvir la bouteille avec une couverture humide pour la refroidir,
  fermer la vanne de la bouteille

IL EST INTERDIT D'UTILISER UNE BUTEILLE ENDOMMAGEE !!!

• en cas de panne de l'appareil, il faut avertir le service autorisé
  IL NE FAUT PAS

• Mettre de gros récipients sur deux brûleurs en même temps
  Utiliser la table dans un endroit où il n'y a pas de bonne ventilation,

• faire des modifications de la table pour un autre type de gaz, faire des changements d'installation gaz et électrique ; toute modification expose l'utilisateur au danger,
• faire des réparations tout seul
• utiliser l'appareil quand le fil ou la prise sont endommagés
• laisser de petits enfants s'approcher de la table ainsi que les personnes qui n'ont pas lu cette notice d'utilisation.

Le fabriquant décline toute responsabilité des blessures éventuelles des personnes ou des déteriorations des biens matériels resultant de l'utilisation incorrecte de la table de cuisson à gaz, de l'utilisation contraire à sa destination ou le comportement non conforme à la notice d'utilisation.

GÉNÉRALITÉS

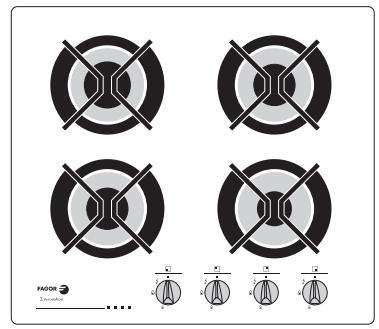

MODELES DES TABLES DE CUISSON A GAZ

5CFI-4G, 5CFI-4GL, 5CFI-4GB, 5CFI-4GLS

(4 brûleurs gaz)

5CFI-5GL

(5 brûleurs gaz)

3,0 kW

1,75 kW

1,75 kW
1,0 kW

L'appareil devrait être utilisé uniquement par les personnes adultes; ne pas laisser les enfants jouer avec la table et faire des manipulations.

• l'appareil devrait être installé selon les règles en vigueur et les consignes représentées dans la notice d'utilisation. L'appareil ne doit pas été installé à proximité des objets inflammables p.ex: rideaux, serviettes, etc.
• après le débranchement de l'appareil - les brûleurs, la plaque électrique, les grilles et les recipients avec les alimentés restent chauds encore pendant un certain temps. Il faut faire attention aux enfants et ne pas les laisser s'approcher de la table et toucher aux recipients qui se trouvent dessus.
• les fils de raccordement de l'équipement menager mécanique utilisé pendant le fonctionnement de l'appareil devraient être éloignés des brûleurs chauds et de la plaque électrique.
• pour enlever les reçipients de la table il faut servez-vous des gants de protection.
• Ne pasmettre de recipients deformes ou non stables sur la grille parce qu'ils peuvent se renverser et deborder sur les bruleurs ou la plaque.
• ne pas laisser l'appareil avec les brûleurs allumés sans surveillance, surtout pendant la friture parce que le gras chauffé peut prendre feu.
• avant d'enlever des recipients des brûleurs il faut diminuer le feu ou l'éteindre complètement
  ne pas utiliser l'appareil comme chauffage des pièces

LIMPieZA Y MANTENIMIENTO

Les tables de cuisson à gaz sont dotées d'un système intégré de commande et sont adaptées à être encastrées dans le plan de travail d'un meuble de la cuisine. Elles sont destinées à la cuisson des denrées alimentaires uniquement dans un lieu d'habitation. L'utilisation des tables pour d'autres buts est interdite!

SPÉCIFICATIONS TECHNIQUES

Tableau 1

Caracteristique		Type
		5CFI-4G	5CFI-4GL	5CFI-4GLB	5CFI-4GLS	5CFI-5GL
Dimen-sions de la table [mm]	largeur	594	594	594	594	700
	profondeur	520	520	520	520	575
	hauteur	41	41	41	41	44
Tension nominale		1N ~ 230V 50Hz
Nombre des brûleurs gaz [pces]	Brûleur petit ∅ 45mm / 1,0 kW	1	1	1	1	1
	Brûleur moyen ∅ 65 mm / 1,75 kW	2	2	2	2	2
	Brûleur grand ∅ 91 mm / 3,0 kW	1	1	1	1	1
	Brûleur triple couronne ∅ 125 mm / 3,6 kW	-	-	-	-	1
Bougies d'allumage electrolytincelles intégrées aux manettes		-	•	•	•	•
Sécurité gaz		-	-	-	•	-
Table de cuisson		Verre, noire	Verre, noire	Verre, blanche	Verre, noire	Verre, noire

Les tables de cuisson sont adaptées à des suivants types du gaz:

• gaz naturel G20 20 mbar
• B/P G30 29/37 mbar

Tableau 2 Diamétres des injecteurs [mm]

Type gaz	Brûleur petit	Brûleur moyen	Brûleur grand	Brûleur triple couronne
G20	0,72	0,97	1,15	1,85
B/P	0,50	0,65	0,75	0,96

TABLE DE MATIÈRES

GÉNÉRALITÉS 43

INSTALLATION 46

UTILISATION DES BRULEURS 52

CHOIX DES RECIPIENTS 54

NETTOYAGE ET ENTRETIENT 54

PERTURBATIONS DU FONCTIONNEMENT DE LA TABLE ....57

PROTECTION DE L'ENVIRONNEMENT 58

Attention:

• Avant d'utiliser l'appareil, lisez attentivement la notice d'utilisation.
• L'installation de l'appareil doit se faire après 8 heures de la mise en place dans la cuisine.
• La table de cuisson à gaz est fabriquée selon l'étre classe de protection contre l'électrochoc et exige le raccordement gaz doté d'un circuit extérieur de protection fiable
• Seul l'instantiateur habilité peut exécuter le raccordement de gaz de la table, cela devrait être confirmé dans la fiche de garantie du produit. Si ce n'est pas confirmé, la garantie est annulée.
• Avant d'installer l'appareil il faut vérifier si le type du gaz dont vous disposez est conforme à celui pour lequel la table a été préréglée par le fabriquant. Le type du gaz est renseigné sur la plaque signalétique de l'appareil.
• La pièce où vous souhaitez installer le produit devrait avoir une bonne aération. Il faut s'assurer que les orifices d'aération soient toujours ouverts, sinon, installer un dispositif d'aération mécanique (extracteur d'air).
• Il est interdit d'effectuer des réparations tout seul sous le risque de perdre des droits de garantie.
• En cas des perturbations de fonctionnement de l'appareil il faut contacter le service autorisé qui a été recommandé par le fabriquant de l'appareil.

ANOMALIAS EN EL TRABAJO DE LA PLACA

Vous venez de revenir utiliser utilisateurs de la table de cuisson à gaz à encastrer dans le plan de travail d'un meuble de cuisine.

Gréce à l'application de modernes solutions techniques et esthétiques la table de cuisson à gaz s'intègre parfaitement dans le décor de chaque endroit permettant à arranger la cuisine en fonction des besoin et préférences de l'utilisateur.

La table n'est pas dotée de système de commande. Elle est adaptée à travailler avec unibandau de commande spécial ou un four de notre marque.

La table est dotée des brûleurs à gaz et les bougies d'allumage intégrées aux manéttes des robinets de gaz.

Les brûleurs garantissent une complète stabilisation de la flamme qui par conséquent ne s'était pas même si elle est petite.

La table est aussi dotée des robinets avec sécurité gaz qui coupe l'alimentation gaz pour chaque brûleur après l'extinction de la flamme p.ex. en cas de débordement accidentel ou courant d'air.

La surface verre de la table est très esthétique et facile à entretenir.

Avant d'utiliser l'appareil, lisez attentivement le contenu de la notice. Elle contient des consignes et des indications concernant un bon fonctionnement de l'appareil.

Nous vous souhaitons pleine satisfaction et du plaisir pour avoir acheté notre produit.

FAGOR

Estimados Senhores!
