MANUAL DE UTILIZADOR TRIO I-MOVE TOP, TRIO I-MOVE CHICCO

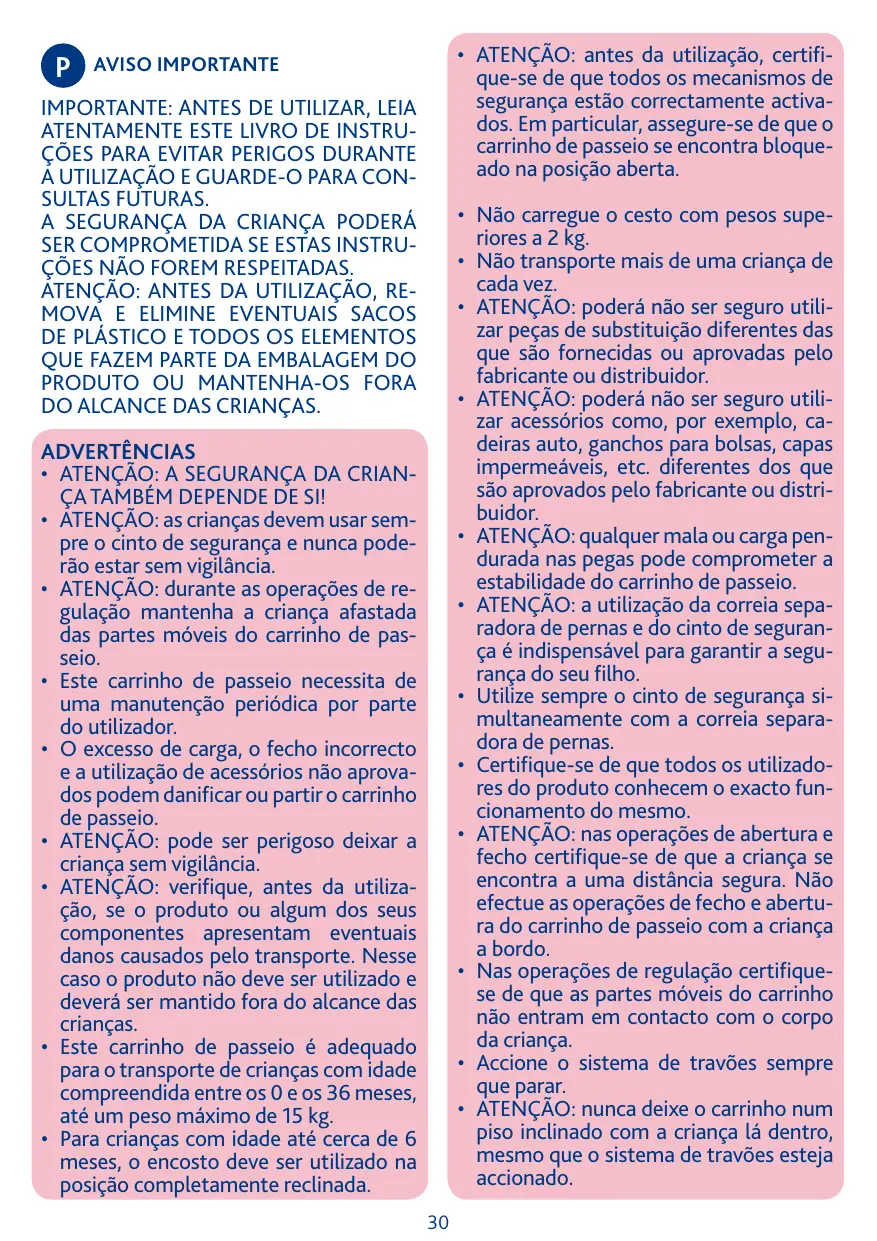

• ATENÇÃO: A SEGURANÇA DA CRIANÇA TAMBÉM DEPENDE DE SI!
• ATENÇÃO: as crianças devem usar sempre o cinto de segurança e nunca poderão estar sem vigilância.
• ATENÇÃO: durante as operações de regulação mantenha a criança afastada das partes móveis do carrinho de passeio.
• Este carrinho de passeio necessita de uma manutenção periódica por parte do utilizador.
• O excesso de carga, o fecho incorrecto e a utilização de acessórios não aprovados podem danificar ou partir o carrinho de passeio.
• ATÊNÇÃO: pode ser perigoso deixar a criança sem vigilância.
• ATENÇÃO: verifique, antes da utilização, se o produto ou algum dos seus componentes apresentam eventuais danos causados pelo transporte. Nesse caso o produto não deve ser utilizado e deverá ser mantido fora do alcance das crianças.
• Este carrinho de passeio é adequado para o transporte de crianças com idade compreendida entre os 0 e os 36 meses, até um peso máximo de 15 kg.
• Para crianças com idade até cerca de 6 meses, o encosto deve ser utilizado na posição completamente reclinada.

- ATENÇÃO: antes da utilização, certifique-se de que todos os mecanismos de segurança estão correctamente activados. Em particular, assegure-se de que o carrinho de passeio se encontra bloqueado na posição aberta.

- Não carregue o cesto com pesos superiores a 2 kg.

- Não transporte mais de uma criança de cada vez.

- ATENÇÃO: poderá não ser seguro utilizar peças de substituição diferentes das que são fornecidas ou aprovadas pelo fabricante ou distribuidor.

- ATENÇÃO: poderá não ser seguro utilizar acessórios como, por exemplo, cadeiras auto, ganchos para bolsas, capas impermeáveis, etc. diferentes dos que são aprovados pelo fabricante ou distribuidor.

- ATENÇÃO: qualquer mala ou carga pendurada nas pegas pode comprometer a estabilidade do carrinho de passeio.

- ATENÇÃO: a utilização da correia separadora de pernas e do cinto de segurança é indispensável para garantir a segurança do seu filho.

- Utilize sempre o cinto de segurança simultaneamente com a correia separadora de pernas.

- Certifique-se de que todos os utilizadores do produto conhecem o exacto funcionamento do mesmo.

- ATENÇÃO: nas operações de abertura e fecho certifique-se de que a criança se encontra a uma distância segura. Não efectue as operações de fecho e abertura do carrinho de passeio com a criança a bordo.

- Nas operações de regulação certifique-se de que as partes móveis do carrinho não entram em contacto com o corpo da criança.

- Accione o sistema de travões sempre que parar.

- ATENÇÃO: nunca deixe o carrinho num piso inclinado com a criança lá dentro, mesmo que o sistema de travões esteja accionado.

• Não deixe que outras crianças brinquem sem vigilância perto do carrinho nem as deixe subir sobre ele.
• Para evitar o risco de estrangulamento, não dê à criança objectos munidos de cordões e mantenha-os fora do seu alcance.
• ATENÇÃO: não utilize este carrinho de passeio em escadas ou escadas rolantes: poderá perder subitamente o controlo do mesmo. Tome muito cuidado quando subir ou descer um degrau ou o passeio.
• Se deixar o carrinho de passeio exposto ao sol durante muito tempo, espere que arrefeça antes de instalar a criança.
• A exposição prolongada ao sol pode alterar a cor dos materiais e dos tecidos.
• Não utilize o carrinho se algum dos seus componentes estiver danificado, rasgado ou em falta.
• ATENÇÃO: antes da utilização verifique se os dispositivos de fixação da capota e da cadeira do carrinho de passeio estão correctamente bloqueados.
• ATENÇÃO: quando não estiver a utilizar o carrinho de passeio, mantenha-o fora do alcance das crianças.
• ATENÇÃO: não utilize o carrinho de passeio enquanto corre ou anda de patins.
• Evite o contacto do carrinho de passeio com água salgada de modo a prevenir a formação de ferrugem.
• Nunca utilize o carrinho de passeio na praia.
• ATENÇÃO: este produto deve ser utilizado exclusivamente por um adulto.

CONSELHOS DE LIMPEZA E MANUTENÇÃO

Este produto necessita periodicamente de manutenção. As operações de limpeza e manutenção devem ser efectuadas exclusivamente por um adulto.

LIMPEZA

O carrinho de passeio dispõe de revestimento removível (veja o capítulo “Revestimento Removível”). Para a lavagem das partes em tecido siga as instruções da etiqueta têxtil. Em seguida, são listados os símbolos de lavagem e os seus significados:

Lavar à mão em água fria

Não utilizar lixívia

Não secar na máquina

Não passar a ferro

Não limpar a seco

Limpe periodicamente as partes em plástico, com um pano hú-mido. Seque as partes de metal depois de um eventual contacto com água, de forma a evitar a formação de ferrugem.

MANUTENÇÃO

Em caso de necessidade, lubrifique as partes móveis com óleo seco de silicone. Verifique periodicamente o estado de desgaste das rodas e mantenha-as limpas de pó e areia. Mantenha limpas de pó, sujidade e areia as partes em plástico que deslizam sobre os tubos de metal, para evitar atritos que possam comprometer o correcto funcionamento do carrinho. Mantenha o carrinho de passeio num local seco.

ABERTURA

ATENÇÃO: ao efectuar esta operação certifique-se de que a criança ou, eventualmente, outras crianças se encontram devidamente afastadas. Assegure-se de que as partes móveis do carinho não entram em contacto com o corpo da criança.

1. Levante a pega até à posição de bloqueio (fig. 1).

2. Levante a estrutura até atingir a posição indicada na figura 2.

3. Accione a alavanca A de abertura de acordo com as seguintes indicações: desloque a alavanca para a esquerda (1) e, em seguida, para cima (2) como indicado na figura 3.
4. Puxe a perna posterior para fora até atingir a posição de bloqueio (figura 4).

ATENÇÃO: certifique-se de que o carrinho está bloqueado na posição aberta.

1. Accione as patilhas situadas sob a pega (fig. 5A) e coloque-a na posição indicada na figura 5B.

MONTAGEM E DESMONTAGEM DAS RODAS

1. Introduza o perno da roda no furo do tubo da perna posterior, como indicado na figura 6. Repita a operação para a outra roda.
2. As rodas posteriores podem ser retiradas. Pressione o botão situado no centro da roda e retire-a puxando para fora (veja a fig. 7).

MONTAGEM DA CADEIRA

1. Para encaixar a cadeira na estrutura do carrinho de passeio segure-a pelos lados com as duas mãos e encaixe a base da cadeira na estrutura (figura 8A e 8B) de modo que o engate existente na cadeira (A) fique alinhado com as setas existentes na estrutura (B) (figura 8C). Instale a cadeira na estrutura até que fique completamente encaixada.

CINTOS DE SEGURANÇA

O carrinho de passeio está equipado com um sistema de retenção de cinco pontos de fixação constituído por duas correias dos ombros, um cinto abdominal e uma correia separadora de pernas com fecho.

ATENÇÃO: para o transporte no carrinho de passeio de crianças desde o nascimento até aos 6 meses de idade, aproximadamente, é necessário utilizar as correias dos ombros.

1. Introduza as correias do cinto de segurança nas presilhas têxteis específicas (fig. 9) e verifique se as correias dos ombros estão posicionadas à altura ideal para o seu filho. Se necessário, regule-as em altura.

2. Introduza o encaixe da correia superior (A) unindo o triângulo com o do cinto abdominal (B) (Figura 10) e, em seguida, introduza-os na fivela (C). Ajuste a tensão adequada do cinto, fazendo deslizar as correias nas fivelas em plástico. Para abrir o cinto de segurança pressione o botão central (D).

Para maior segurança, o carrinho de passeio dispõe de anéis em forma de "D", que permitem prender um cinto de segurança adicional, em conformidade com a norma BS 6684. Os anéis estão situados no interior do banco do carrinho de passeio, de ambos os lados (fig. 10B).

ATENÇÃO: para garantir a segurança do seu filho, é indispensável utilizar sempre o cinto de segurança.

TRAVÃO DE ESTACIONAMENTO

O travão de estacionamento está situado sob a pega do carrinho de passeio.

1. Para travar o carrinho de passeio, rode a alavanca no sentido

anti-horário até à sua posição de bloqueio, indicada pela marca vermelha. Deste modo, o travão está correctamente accionado (figura 11).

1. Para desbloquear o carrinho de passeio, pressione o botão situado no centro da alavanca (figura 12). Uma marca verde indica o correcto desbloqueio.

ATENÇÃO: accione o travão sempre que parar. Nunca deixe o carrinho de passeio num piso inclinado com a criança lá dentro, mesmo que o travão de estacionamento esteja accionado.

CONFIGURAÇÕES DE UTILIZAÇÃO

1. O carrinho pode usar-se nas configurações com o bebé "virado para a frente" ou "virado para a mãe".

A passagem de uma configuração para a outra pode ser efectuada através de:

- rotação da cadeira (imagem 13A, virado para a frente – imagem 13B, virado para a mãe),

- reversibilidade da pega (imagem 13C, virado a frente – imagem 13D virado para a mãe).

ROTAÇÃO DA CADEIRA

ATENÇÃO: para não comprometer a estabilidade do carrinho durante as operações a seguir referidas, deve colocar-se numa superfície horizontal e retirar qualquer peso eventualmente suspenso na pega.

Para colocar o carrinho de passeio na configuração virado para a mãe partindo da configuração virado para a frente ou vice-versa, depois de o travar, siga as seguintes indicações:

1. Accione simultaneamente as patilhas situadas na pega e coloque-a na vertical, como indicado na figura 14.

2. Accione com o pé o pedal de desbloqueio da rotação, como indicado na figura 15.

3. Neste momento a cadeira pode ser rodada em qualquer direcção (figura 16A). Escolha a posição em que decidiu guiar o carrinho de passeio (virado para a mãe o virado para a frente) e vire a pega para si (figura 16B).

REVERSIBILIDADE DA PEGA

A modalidade de condução também pode ser alterada utilizando apenas a reversibilidade da pega.

ATENÇÃO: retire qualquer peso eventualmente suspenso na pega.

Depois de travar o carrinho de passeio, siga as seguintes indicações:

1. Accione as patilhas situadas na pega e passe-a para o lado oposto, como indicado na figura, até à posição de bloqueio (figura 17).

ATENÇÃO: nesta configuração o carrinho de passeio deve ser guiado com as rodas direcionáveis bloqueadas (ver parágrafo "Rodas direcionáveis")

ATENÇÃO: nesta configuração o carrinho de passeio pode ficar menos fácil de conduzir.

REGULAÇÃO DO ENCOSTO

1. Levantando o manípulo (A) situado atrás do encosto do carrinho de passeio, é possível regular a sua inclinação até à posição desejada (fig. 18). Libertando o manípulo, o encosto bloqueia na posição mais próxima. Para levantar o encosto, basta puxá-lo para cima.

ATENÇÃO: com o peso da criança, estas operações podem ser mais difíceis de efectuar.

APOIO DE PERNAS-APOIO DE PÉS

O carrinho de passeio é dotado de um cómodo apoio de pernas/apoio de pés regulável.

1. A regulação do apoio de pernas/apoio de pés é feita com os dois botões situados de ambos os lados do mesmo, indicados na figura 19. Regule o apoio de pernas/apoio de pés para a altura desejada. Para subir o apoio de pernas/apoio de pés não é necessário premir os botões.

BARRA DE PROTECÇÃO FRONTAL

1. Para montar a barra de protecção frontal introduza o perno inferior no respectivo orifício de encaixe, empurrando até ao fundo (fig. 20).

2. Coloque a barra na vertical e empurre para baixo até ouvir um estalido que indica o encaixe (fig. 21).

3. Para retirar a barra de protecção frontal, prima o botão indicado na figura 22A e puxe para cima. Em seguida, coloque a barra na horizontal.

Esta posição pode ser utilizada para instalar mais facilmente o bebé na cadeira.

Para retirar a barra, faça-a deslizar até sair completamente do orifício de encaixe do assento (fig. 22B).

ATENÇÃO: coloque sempre o cinto de segurança à criança. A barra de protecção NÃO é um dispositivo de retenção da criança.

ATENÇÃO: nunca utilize a barra de protecção para levantar o carrinho de passeio.

PEGA

A pega é regulável em altura.

1. Levante as patilhas de regulação situadas dos lados da pega, como indicado na figura 23 e regule a altura da mesma para a posição desejada. Baixe novamente as patilhas de bloqueio.

O carrinho de passeio dispõe de rodas da frente direcionáveis ou fixas. É aconselhável utilizar as rodas fixas quando se percorrem terrenos particularmente acidentados. As rodas na modalidade direcionável, pelo contrário, são aconselhadas para aumentar a capacidade de manobra do carrinho de passeio em piso normal.

1. Para utilizar as rodas da frente direcionáveis, pressione com o pé, os botões da frente, como indicado na figura 24. Para utilizar as rodas da frente fixas, pressione novamente os botões com o pé. Independentemente da posição em que se encontra, as rodas irão bloquear quando alinhadas em frente.

ATENÇÃO: as rodas devem estar sempre ambas bloqueadas ou ambas livres.

ATENÇÃO: quando se utiliza o carrinho de passeio na configuração com as rodas direcionáveis atrás, elas devem estar bloqueadas.

DESMONTAGEM DA CADEIRA

ATENÇÃO: ao efectuar esta operação certifique-se de que a criança ou, eventualmente, outras crianças se encontram devidamente afastadas. Assegure-se de que as partes móveis do carrinho não entram em contacto com o corpo da criança.

1. Para retirar a cadeira coloque o encosto na vertical. Accione a patilha de regulação do encosto e, simultaneamente, pressione o botão laranja, de forma triangular, situado na base do encosto (fig. 25A). Empurre o encosto na direcção do assento até a primeira série de engates estar livre. Neste ponto, a cadeira pode rodar para a frente do carrinho de passeio, até ao fim (fig. 25B). Puxe a pega laranja situada por baixo da cadeira para a retirar completamente da estrutura (fig. 25C).

FECHO DO CARRINHO DE PASSEIO

ATENÇÃO: ao efectuar esta operação certifique-se de que a criança ou, eventualmente, outras crianças se encontram devidamente afastadas. Assegure-se de que as partes móveis do carrinho não entram em contacto com o corpo da criança.

Coloque o carrinho de passeio na configuração virado para a frente, como indicado na figura 13A.

1. Depois de encolher a capota, dobrando os pequenos arcos situados de ambos os lados, como indicado na figura 26, siga as operações descritas nos pontos 25A e 25B.

2. Encolha a pega, reduzindo o seu comprimento (1). Depois de accionar as patilhas situadas na pega, rode-a (2) até à posição indicada na figura 27.

1. Levante a pega, aproximando as rodas de trás das rodas da frente até atingir a posição de bloqueio (fig. 28).

Atenção: para tornar o carrinho mais compacto, sugerimos que dobre a pega contra as rodas da frente.

1. Para tornar a estrutura ainda mais compacta, nesta altura é possível retirar a cadeira, premindo a pega laranja situada por baixo da mesma (fig. 25C), como indicado na figura 29.

UTILIZAÇÃO DA CADEIRA AUTO E DA ALCOFA

Na estrutura do carrinho de passeio CHICCO I-MOVE podem ser fixadas a alcofa I-MOVE e a cadeira auto I-MOVE, sem serem necessários dispositivos adicionais.

Para colocar ou retirar a alcofa ou a cadeira auto consulte as instruções específicas.

ATENÇÃO: apenas a cadeira auto e a alcofa CHICCO I-MOVE podem ser fixadas ao carrinho de passeio I-MOVE. Antes de utilizar o carrinho de passeio em combinação com a alcofa ou a cadeira auto, verifique sempre se o sistema de fixação está correctamente bloqueado. UTILIZE EXCLUSIVAMENTE ACESSÓRIOS EQUIPADOS COM O DISPOSITIVO DE FIXAÇÃO ESPECÍFICO I-MOVE.

REMOÇÃO DO REVESTIMENTO

1. Solte o revestimento por baixo da cadeira, abrindo o velcro central como indicado na figura 30.
2. Solte o revestimento na parte de trás da cadeira, abrindo os dois velcros indicados na figura 31.
3. Retire o tecido na parte de trás do encosto abrindo o velcro (A) situado por baixo do botão triangular e o fecho de correr (B), como ilustrado na figura 32.
4. Retire o revestimento dos lados da cadeira (fig. 33)
5. Abra o fecho de correr situado por baixo do apoio de pés (fig. 34A e 34B).
6. Retire o revestimento do carrinho de passeio, puxando-o da estrutura do encosto (fig. 35).

ACESSÓRIOS

ATENÇÃO: algumas versões do produto podem não estar equipadas com os acessórios que em seguida se descrevem.

ATENÇÃO: leia atentamente as instruções relativas aos acessórios de que dispõe a versão de carrinho de passeio que adquiriu.

CAPOTA TRANSFORMÁVEL

O carrinho de passeio pode ser equipado com capota transformável.
36. A cadeira dispõe de dois encaixes, existentes em ambos os lados do encosto, que permitem a fixação da capota. Para fixar/retirar a capota, introduza o sistema de fixação nos encaixes, conforme indicado na figura 36.
37. Feche o fecho de correr na parte de trás da cadeira (fig. 37).
ATENÇÃO: a operação de fixação da capota deve ser feita em ambos os lados do carrinho de passeio. Certifique-se de que ficou correctamente bloqueada.
38. Para abrir a capota, puxe o arco dianteiro para a frente e fixe-o, accionando os dois esticadores laterais, como ilustrado na figura 38.
39. Para transformar a capota em pára-sol para o verão, abra o fecho de correr atrás (fig. 39A) e coloque a capota na posição desejada (fig. 39B).
40. Quando o encosto está completamente inclinado, para tornar a capota mais ampla e para maior protecção, é possível abrir o fecho de correr situado na parte de trás e descobrir mais uma faixa de tecido (fig. 40A e 40B).

KIT COMFORT

O carrinho de passeio poderá incluir um Kit Comfort.

1. O Kit Comfort inclui 2 protectores para as correias dos ombros A, um protector para a correia separadora de pernas B e uma almofada C (figura 41).
2. Coloque os protectores nas correias dos ombros, como indicado na figura 42. Os protectores podem ser regulados de acordo com a altura da criança.
3. Coloque a correia separadora de pernas na abertura própria, como indicado na figura 43.

ATENÇÃO: para garantir a segurança do seu filho é indispensável usar sempre o cinto de segurança.

CAPA IMPERMEÁVEL

O carrinho de passeio pode incluir uma capa impermeável. 44. Coloque a capa impermeável prendendo-a à capota com o elástico (figura 44A) e fixando-a com os velcros situados nas extremidades, no tubo da frente, como indicado na figura 44B. Depois da utilização, se a capa estiver molhada, deixe-a secar ao ar antes de a dobrar e guardar. ATENÇÃO: a capa impermeável deve ser utilizada com especial cuidado. ATENÇÃO: a capa impermeável não pode ser utilizada em carrinhos de passeio que não dispõem de capota ou tejadilho pára-sol, pois pode asfixiar a criança. Nunca deixe a criança no carrinho de passeio, exposto ao sol, com a capa impermeável montada para evitar o risco de aquecimento excessivo.

SACO TÉRMICO/COBRE-PERNAS

O carrinho de passeio poderá incluir um saco térmico transformável em cobre-pernas.

1. Para montar o saco térmico, coloque-o na cadeira depois de retirar a barra de protecção frontal. Passe a barra de protecção pelas aberturas existentes no saco térmico e fixe-a ao banco (fig. 45).

O saco térmico pode ser dividido, com o fecho de correr na parte de trás, em colchão e cobre-pernas, utilizáveis separadamente. As modalidades de utilização no carrinho de passeio são iguais às descritas para o saco térmico.

CESTO PORTA-OBJECTOS

O carrinho de passeio pode ser equipado com um cesto porta-objectos.
46. Para montar o cesto no carrinho de passeio, prenda os ve- lcoros existentes nas três extremidades do cesto aos três anéis situados no carrinho de passeio (figuras 46A e 46B) e fixe as 2 correias situadas na parte superior, como indicado nas figuras 46A e 46C, depois de as passar à volta do tubo.
ATENÇÃO: Não carregue o cesto com um peso superior a 2 kg. Antes de fechar o carrinho de passeio, deve ser retirado todo o conteúdo do cesto.

BOLSA

O carrinho de passeio poderá incluir uma prática bolsa porta-objectos, equipada com um vestidor de viagem acolchoado.
47. Para maior comodidade, no exterior e no inteior da bolsa existem vários compartimentos onde é possível guardar objectos diversos (fig. 47).
ATENÇÃO: não carregue a bolsa com um peso superior a 2 kg. ATENÇÃO: o desrespeito pelo limite acima indicado pode comprometer a estabilidade do carrinho de passeio e fazer com que o mesmo se vire.

Nota importante: as imagens e as instruções contidas neste manual referem-se a uma versão do carrinho de passeio; alguns componentes e algumas funcionalidades aqui descritas podem variar de acordo com a versão que adquiriu.
