MANUAL DE UTILIZADOR 720 MX KARCHER

Português ....Instruccao de operacao

Atencao! Nao utilize o aparehlo sem ter lido a instruccao de operacao.

Acessórios especiais

1 Cabo de arrasto
Transportar o aparelho sobre superfícies planas
2 Suporte para mangueira de alta pressão Enrolar a mangueira de alta pressão
3 Cabo de transporte
Transportar o aparelho sobre escadas/obstáculos
4 Interruptor principal
Ligar o aparelho – I Desligar o aparelho – 0
5 Ligação de água
Ligar a mangueira de alimentação de água
6 Saída de alta pressão
7 Tubo de jacto
Regular a pressão
8 Pistola pulverizadora manual
Ligar – pressionar o botão de segurança e puxar a alavanca Desligar – soltar a alavanca
9 Cabo de ligação com ficha de rede
10 Depósito do detergente
Aspirar e dosar o produto de limpeza (+/-)

Montagem

Ao desembalar, controle o conteúdo da embalagem. Por favor, no caso de sinistro de transporte, avise o seu revendedor.

A montagem está representada em ilustrações «passo a passo» na página 60/61.

Advertências de segurança

Antes de utilizar este aparelho leia e proceda segundo estas instruções de serviço.

Guarde estas instruções de serviço para consultas futuras ou para entregá-las ao futuro proprietário.

Utilização conforme as disposições legais

Use este aparelho exclusivamente em áreas não industriais

• para limpar máquinas, veículos, edifícios, ferramentas, fachadas, terraços, utensílios de jardinagem etc., com jacto de água de alta pressão (e no caso de necessidade com aditivo de produto de limpeza).
• para a limpeza de motores só nos locais equipados com o correspondente separador de óleo.
• com acessórios, peças de reposição e produtos de limpeza autorizados por Kärcher. Observe as indicações que acompanham os produtos de limpeza.

Advertências gerais de segurança

Jamais permita crianças e jovens trabalhar com o aparelho.

Jamais abandone o aparelho enquanto o interruptor principal estiver ligado.

Não trabalhar com o aparelho em recintos com perigo de explosão.

Não lavar a jacto os objectos que contêm material nocivos para a saude (p. ex. amianto).

Advertências de segurança

Sinal de advertência no aparelho

Jamais dirija o jacto de alta pressão contra pessoas, animais, o aparelho mesmo ou peças electricas.

Dispositivos de segurança

Os dispositivos de segurança servem para a protecção contra lesões e não podem ser alterados ou violados.

Válvula de descarga com interruptor de pressão

Depois de soltar a alavanca, o interruptor de pressão desliga a bomba. Depois de puxar a alavanca, o interruptor de pressão liga novamente a bomba.

Além disso, a válvula de descarga impede que a pressão de regime admissível seja ultrapassada.

Botão de segurança

O botão de segurança na pistola pulverizadora manual impede uma ligação involuntária do aparelho.

Protecção do ambiente

Eliminar o material de embalagem

Os materiais de embalagem são recicláveis. Por favor, entregue o material de embalagem para a reciclagem.

Eliminação do aparelho usado

As informações sobre a eliminação ecológica podem ser obtidas no seu revendedor Kärcher.

Economizar água

Pelo emprego deste aparelho você economiza, comporado com outros métodos de limpeza, até 85 % de água. O aparelho pode funcionar também com água pluvial (usar filtro de água).

Aliviar águas servidas

Por favor use moderadamente os produtos de limpeza. Observe as recomendações de dosagem que acompanham os produtos de limpeza.

Antes da operação inicial

Condições prévias para a ligação

Potência nominal, veja a placa de características/dados técnicos.

Ligação eléctrica

A tensão indicada na placa de característica tem de concordar com a tensão de alimentação. A fonte de corrente tem de estar ligada correctamente à terra.

Só usar cabos de extensão protegidos contra respingos de água com uma secção transversal de condutor suficiente (10 m: 3 x 1,5 mm², 30 m: 3 x 2,5 mm²) e desenrolar completamente do tambor para cabos.

Ligação à canalização de água

Observe os regulamentos da sua empresa de abastecimento de água.

Mangueira adutora (não faz parte do volume de fornecimento).

Utilizar somente mangueira adutora com as seguintes dimensões:

Comprimento no mínimo 7,5 m, Diâmetro no mínimo ½".

Manejo

⚠️ Perigo de morte!

Os pneus dos automóveis/as válvulas dos pneus podem ser danificados pelo jacto de alta pressão. O primeiro indício de uma danificação é a mudança da cor do pneu. Fazer a limpeza a uma distância de no mínimo 30 cm.

Nunca pegar a ficha de rede com a mãos húmidas.

Antes de cada trabalho, controlar se o cabo de ligação e a ficha de rede apresentam danos. Mandar o serviço de assistência técnica/uma oficina eléctrica especializada autorizada trocar imediatamente o cabo de ligação danificado.

Antes de cada trabalho, controlar se a mangueira de alta pressão apresenta danos. Trocar imediatamete a mangueira de alta pressão danificada.

⚠️ Perigo de lesão!

O jacto de água que sai no bocal de alta pressão provoca uma força de repulsão na pistola pulverizadora manual. Portanto cuide de estar num lugar seguro e segure firmemente a pistola pulverizadora manual e o tubo de jacto. Se for necessário, usar vestimenta apropriada para a protecção contra peças que são projectadas de volta pelo jacto.

Abastecimento de água

O aparelho pode ser abastecido com água da canalização de água ou dum recipiente aberto.

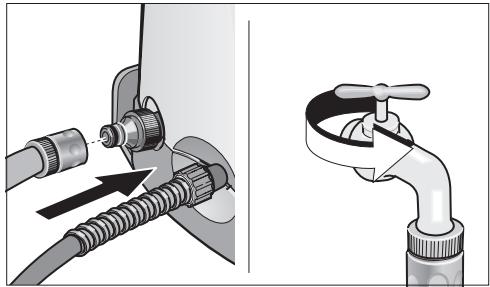

Abastecimento com água da canalização de água

• Ligar uma mangueira adutora (não faz parte do volume de fornecimento) à ligação de água do aparelho e na tomada da canalização de água (p. ex. torneira de água).
• Abrir a torneira de água.

Abastecimento com água do recipiente aberto

• Desaparafusar a peça de acoplamento da tomada de água.
• Aparafusar a mangueira de aspiração com filtro (não incluída no fornecimento, veja «Acessórios especiais») à ligação de água do aparelho.
• Pendurar o filtro dentro do recipiente.
• Purgar o ar antes de colocar o aparelho em funcionamento.
• Desaparafusar a tubulação de alta pressão na ligação de alta pressão do aparelho.
• Ligar o aparelho e deixá-lo funcionar tanto tempo até a água sair sem bolhas na ligação de alta pressão.
• Desligar o aparelho e aarafusar novamente a mangueira de alta pressão.

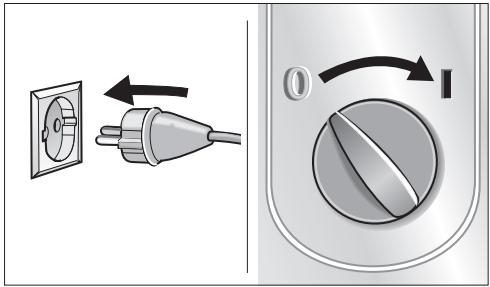

• Meter a ficha de rede na tomada de corrente.
• Colocar o interruptor principal na posição «I».

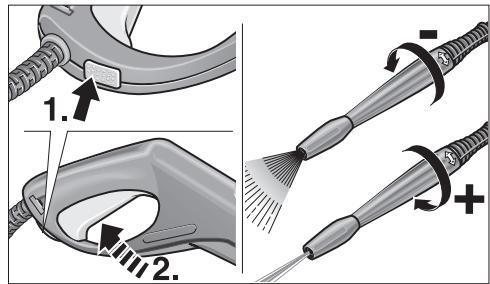

- Pressionar o botão de segurança na pistola pulverizadora manual e puxar a alavanca.

Desligar

- Soltar a alavanca.

Nos intervalos de trabalho e ao abandonar o aparelho, proteger o aparelho contra ligação involuntária pressionando o botão de segurança.

Regular a pressão de regime/ quantidade de água

Aumentar a pressão de regime: Girar o tubo de jacto na direcção de «+». Diminuir a pressão de regime: Girar o tubo de jacto na direcção de «-».

Ligar o acessório

O seguinte acessório, conforme o medelo, está incluído no fornecimento, ou pode ser adquirido no mercado do ramo (veja também «Acessório especiais»).

- Trocar o respectivo acessório pelo tubo de jacto.

Escova de lavar

para superfícies lisas, grandes – p. ex. no automível, caravana ou barco.

Pode ser adicionado produto de limpeza.

Escova rotativa de lavar

para uma limpeza cuidadosa e minuciosa – p. ex., superfícies de carroçaria e de vidro.

Pode ser adicionado produto de limpeza.

Bocal variável

para sujidades persistentes – p. ex., placas para passeio ou fassadas atacadas por musgos.

Trabalhar sem produto de limpeza e com a máxima pressão de trabalho.

Manejo

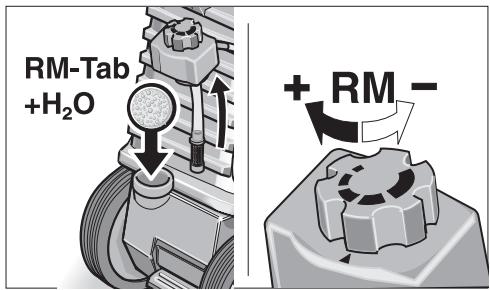

RM-Tab +H₂O + RM -

Adicionar produto de limpeza

• Encher o tanque de produto de limpeza com ....
  ......produto de limpeza Tab e água Observar as recomendações de dosagem na etiqueta da vasilha do produto de limpeza.
• Dosar o produto de limpeza (válvula de dosagem do produto de limpeza)
  – Quantidade média: posição central
  – Quantidade grande: posição «+»
  – Quantidade pequena: posição «—»

RM +

- Girar o tubo de jacto na direcção de «—» até o encosto.

1. Pulverizar moderadamente o produto de limpeza sobre a superfície seca e deixar actuar (não deixar secar).
2. Remover a sujeira dissolvida com o jacto de alta pressão.

Produto de limpeza

Para um trabalho sem perturbações e adequado à tarefa de limpeza recomendamos o nosso programa de limpeza e conservação Kärcher. Por favor, consulte-nos pedindo as informações sobre este assunto. A seguir uma breve selecção:

Produto de limpeza universal ..... Profi RM 555 ULTRA

Produto de limpeza de automóvel ..... Profi RM 565 ULTRA

Produto de limpeza de casa e jardim ..... Profi RM 570 ULTRA

Produto de limpeza de barcos ..... Profi RM 575 ULTRA

Terminar o serviço

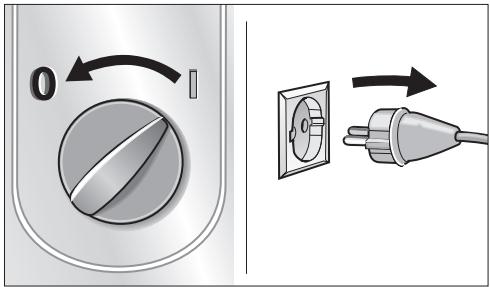

• Interruptor principal na posição «0».
• Tirar a ficha de rede da tomada de corrente. Enrolar o cabo de ligação.

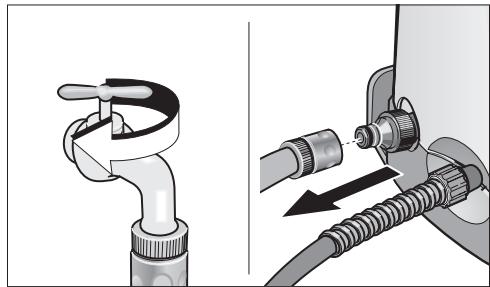

No caso de abastecimento de água da canalização de água

• Fechar a entrada de água.
• Desligar o aparelho da ligação de água.

No caso de abastecimento de água dum recipiente aberto

- Desaparafusar a mangueira de aspiração com filtro na ligação de água do aparelho.

Terminar o serviço

• Puxar a alavanca na pistola pulverizadora manual até o aparelho ficar sem pressão.
• Pressionar o botão de segurança para proteger o aparelho contra uma ligação involuntária.
• Enrolar a mangueira de alta pressão.

Guardar / Transportar

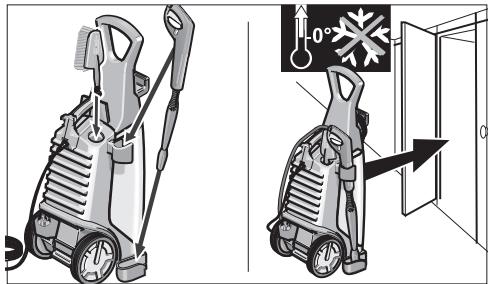

Atenção! A geada pode danificar o aparelho que não foi esvaziado completamente. Durante o inverno guarde o aparelho num recinto protegido contra geadas.

- Separar o tubo de jacto da pistola pulveridora manual e colocar no suporte.

• Desligar o aparelho antes do transporte.
• Para o transporte sobre escadas ou obstáculos, levantar o aparelho pelo cabo de transporte.

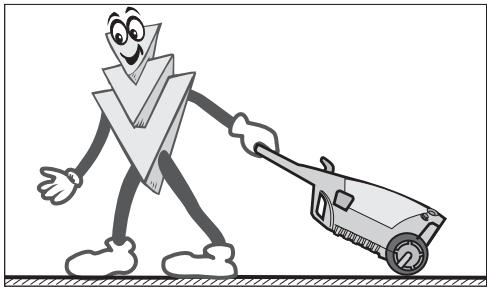

• Para o transporte sobre superfícies planas, puxar o aparelho pelo cabo de arrasto.

Conservação e manutenção

Antes da armazenar por longo tempo, p. ex. no inverno:

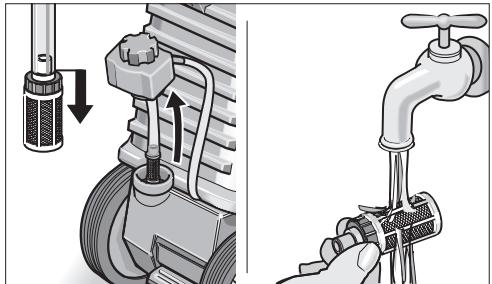

- Tirar a válvula de dosagem do produto de limpeza da mangueira de aspiração do produto de limpeza e limpar com água corrente.

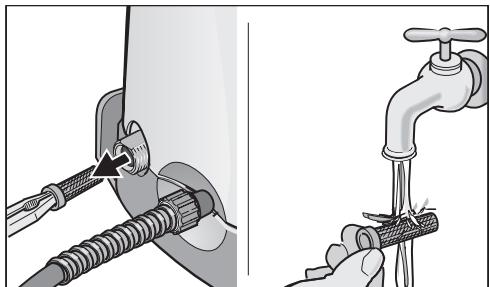

- Extrair o crivo na ligação de água com um alicate de pontas chatas e limpar com água corrente.

Manutenção

O aparelho é isento de manutenção.

Auxílio no caso de avarias

As avarias têm muitas vezes origens simples que você mesmo pode eliminá-las com a ajuda da tabela sinóptica seguinte. Em caso de dúvida ou no caso de avarias/remédio não indicados aqui, dirija-se, por favor, ao serviço de assistência técnica autorizado.

Os trabalhos de reparação só podem ser feitos por um serviço de assistência técnica autorizado.

Peças de reposição

Use exclusivamente peças de reposição originais Kärcher. Uma lista de peças de reposição encontra-se no fim destas instruções.

Serviço de assistência técnica

No caso de problemas ou avarias, a nossa sucursal Kärcher lhe ajudará de bom grado:

Avaria	Causa	Remédio
O aparelho não funciona	Alimentação de corrente interrompida	Tirar a ficha de rede da toma de corrente!Examinar se existe danos no cabo de ligação, na ficha de rede, no cabo de extensão e nas uniões de cabos
O aparelho não produz pressão	Ajuste do tubo de jacto na posição «-»	Colocar o tubo de jacto na posição «+»
	Na operação de aspiração não foi purgado o ar do aparelho	Purgar o ar do aparelho, veja «Manejo»
	Crivo na ligação de água entupido	Limpar o crivo, veja «Conservação e manutenção»
	Quantidade de entrada de água insuficiente	Examinar a estanqueidade e passagem da entrada de água até a ligação de água do aparelho
Fortes oscilações da pressão	Bocal de alta pressão no tubo de jacto entupido	Tirar o tubo de jacto, limpar o furo no bocal de alta pressão com uma agulha e lavar de frente com água
Água sai do lado inferior do corpo da bomba	Bomba com fuga	3 gotas por minuto são admissíveis. No caso de fuga maior, procurar o serviço de assistência técnica
O produto de limpeza não é aspirado	Ajuste do tubo de jacto na posição «+»	Colocar o tubo de jacto na posição «-»
	Bomba de dosagem do produto de limpeza na mangueira de aspiração de produto de limpeza entupida	Limpar a válvula de dosagem do produto de limpeza, veja «Conservação e manutenção»

Dados técnicos

Conexão eléctrica

Tensão (com 1~50 Hz)	230 V
Potência de conexão	3,0 kW
Fusível da rede (de acção lenta)	16 A
Classe de protecção	1,IP X5

Ligação de água

Temperatura de entrada (máx.)	60 °C
Quantidade de entrada (mín.)	10 l/min
Pressão de entrada (máx.)	(12 bar) 1,2 MPa

Dados de potência

Pressão nominal	(140 bar) 14 MPa
Pressão de regime máx.	(150 bar) 15 MPa
Débito	(550 l/h) 9,2 l/min
Dosagem do produto de limpeza	0,6 l/min
Altura de aspiração a partir
do recipiente aberto 20 °C	1 m
Força de repulsão na pistola	26 N
Vibrações do aparelho (ISO 5349)	0,8 m/s ^2
Nível de pressão sonora L _PA (EN 60704-1)	73 dB(A)
Nível de potência sonora L _WA (CE 2000/14)	95 dB(A)

Dimensões

Comprimento/largura/altura	340/325/900 mm
Peso	22,5 kg

Planta do cicuito da corrente

C1 Condensador de serviço

M1 Motor

Q1 Interruptor do aparelho

S1 Interruptor manométrico

L1 N PE Q1 U1 M1 U2 Z1 Z2 C1 S1

Acessórios especiais

Os acessórios especiais ampliam a possibilidade de utilização do seu aparelho. Você pode obter as respectivas informações detalhas no seu revendedor Kärcher.

Ilustrações, veja a página 62.

1 Fresa para sujidade
2 Protecção contra borrifos
3 Jogo de limpeza tubo
4 Escova de lavar rotativa
5 Escova de lavar
6 Jogo de jacto húmido
7 Tubo de jacto flexível
8 Bocal triplo com tubo de jacto
9 Tubo de jacto para lugares de acesso difícil
10 Tubo de jacto do chão
11 Extensão para o tubo de jacto
12 Mangueira de alta pressão
13 Extensao para mangueira
14 Jogo de aspiração de quantidade grande
15 Mangueira de aspiração com filtro
16 Filtro de água
17 Dispositivo anti-retorno
18 T-Racer

Garantia

Em cada país valem as condições de garantia dadas pela nossa companhia distribuidora competente. Eliminamos gratuitamente quaisquer avarias no aparelho dentro do prazo de garantia contanto que a causa seja devido a defeito de material ou de fabricação.

No caso de garantia dirija-se por favor ao seu revendedor ou ao próximo serviço de assistência técnica levando o acessório e o comprovante de compra.

CE - Declaração de conformidade

Nós declaramos pelo presente instrumento que a máquina abaixo indicada corresponde, na sua concepção, fabricação bem como no tipo por nós comer-cializado, às exigências básicas de segurança e de saúde da directiva da CE. Se houver uma modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a sua validade.

Produto: Lavadora de alta pressão

Tipo: 1.034-xxx

Directivas aplicáveis da CE:

98/37/CE

73/23/CEE (+ 93/68/CEE)

Procedimento de avaliação de conformidade:

Annex V

Nível de potência sonora

medido: 93 dB(A)

garantido: 95 dB(A)

Assegura-se, através de medidas internas da empresa, que os aparelhos de série correspondem sempre às exigências das directivas actualizadas da CE e às normas aplicadas. Os abaixo assinados, actuam e representam através de procuração a gerência.
