MANUALE UTENTE 720 MX KARCHER

Italiano ...... Istruzioni per l'uso

Attenzione! Non utilizzare l'apparececchio senza aver letto le istruzioni per l'uso

Al disimballaggio controllate il contenuto. Comunicate subito al vostro fornitore gli eventuali danni di trasporto.

Il montaggio è illustrato «passo per passo» per mezzo di figure a pagina 60/61.

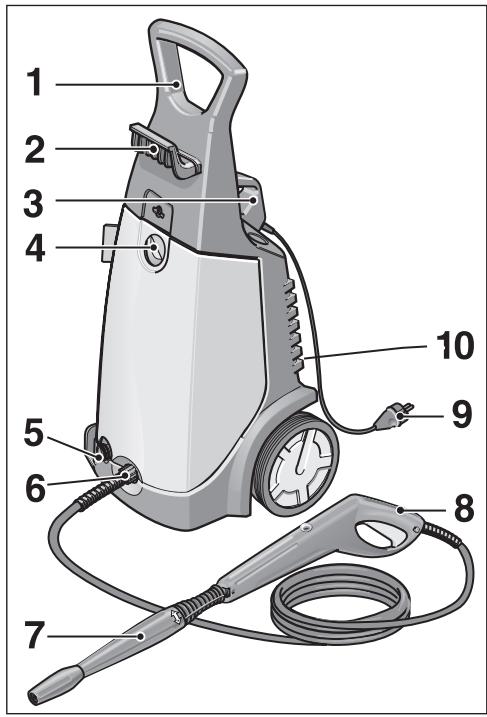

1 Maniglia di traino
Per muovere l'apparecchio su superfici piane
2 Supporto per riavvolgimento del tubo ad alta pressione
Per avvolgere il tubo flessibile ad alta pressione
3 Maniglia di trasporto
Per trasportare l'apparecchio su scale/ostacoli
4 Interruttore principale
Accendere l'apparecchio – I
Spegnere l'apparecchio - 0
5 Raccordo per l'acqua
Per collegare il tubo di alimentazione
6 Uscita alta pressione
7 Lancia
Per regolare la pressione
8 Pistola a spruzzo
Inserire – premere il pulsante di sicurezza e tirare la leva
Disinserire – rilasciare la leva
9 Cavo di alimentazione con spina
10 Serbatoio detergente
Per l'aspirazione ed il dosaggio del detergente (+/-)

Istruzioni di sicurezza

Leggere queste istruzioni per l'uso prima di usare l'apparecchio la prima volta e comportarsi di conseguenza.

Conservare questo libretto d'istruzioni per l'uso per la successiva consultazione o per un successivo proprietario dell'apparecchio.

Uso regolare

Utilizzare questo apparecchio esclusivamente in campo non professionale

• per la pulizia di macchine, veicoli, fabbricati, utensili, facciate, terrazze, attrezzi da giardinaggio ecc. con getto d'acqua ad alta pressione (se necessario con l'aggiunta di detergenti);
• per la pulizia di motori, solo in luoghi provvisti di idoneo separatore di olio;
• con gli accessori, ricambi e detergenti autorizzati dalla Kärcher. Osservare le istruzioni accluse ai detergenti.

Istruzioni di sicurezza generali

Non consentire mai a bambini ed adolescenti l'uso dell'apparecchio.

Non lasciare mai l'apparecchio incustodito quando l'interruttore principale è acceso.

Non usare l'apparecchio in ambienti con atmosfera potenzialmente esplosiva.

Non spruzzare oggetti che possono contenere sostanze nocive alla salute (per es. amianto).

Istruzioni di sicurezza

Segnali di pericolo sull'apparecchio

Non rivolgere mai il getto ad alta pressione contro persone, animali, contro lo stesso apparecchio o parti elettriche.

Dispositivi di sicurezza

I dispositivi di sicurezza servono a proteggere da ferite, ed è vietato modificarli o aggirarli.

Valvola di scarico con pressostato

Quando si rilascia la leva della pistola a spruzzo, il pressostato disinserisce la pompa ed il getto ad alta pressione s'interrompe. Tirando la leva il pressostato inserisce di nuovo la pompa.

La valvola di scarico impedisce inoltre il superamento della pressione di servizio consentita.

Pulsante di sicurezza

Il pulsante di sicurezza della pistola a spruzzo impedisce un'attivazione involontaria dell'apparecchio.

Tutela dell'ambiente

Smaltimento dell'imballaggio

I materiali d'imballaggio sono riciclabili. Si prega di avviare l'imballaggio al riciclaggio.

Smaltimento dell'apparecchio dismesso

Il vostro fornitore Kärcher v'informa sullo smaltimento ecologico dell'apparecchio dismesso.

Risparmiare acqua

Con l'impiego di questo apparecchio risparmiate fino all'85 % di acqua rispetto ad altri metodi di lavaggio. Questo apparecchio può essere fatto funzionare anche con acqua piovana (utilizzare il filtro acqua).

Ridurre l'inquinamento dell'acqua di scarico

Si prega di usare con parsimonia i detergenti.

Osservare le raccomandazioni di dosaggio accluse ai detergenti.

Al primo impiego

Condizioni di allacciamento

Valori di allacciamento, vedi targhetta d'identificazione/dati tecnici.

Allacciamento elettrico

La tensione sulla targhetta d'identificazione deve coincidere con la tensione di alimentazione. La fonte di corrente deve essere regolarmente collegata a terra.

Utilizzare solo cavi di prolunga protetti contro gli spruzzi d'acqua con sezione dei conduttori adeguata

(10 m: 3 x 1,5 mm², 30 m: 3 x 2,5 mm²), svolgendoli completamente dall'avvolgitore per cavi.

Allacciamento idrico

Osservare le norme dell'azienda di distribuzione dell'acqua.

Tubo flessibile di alimentazione (non compreso nella fornitura)

Utilizzare solo un tubo flessibile di alimentazione con le seguenti dimensioni:

lunghezza minima 7,5 m, diametro minimo 12 ".

Uso

⚠️ Pericolo mortale!

Le valvole dei pneumatici/i pneumatici degli autoveicoli possono essere danneggiati dal getto ad alta pressione ed in seguito possono esplodere. Prima manifestazione di un danno simile è lo sbiadimento del pneumatico. Lavare da una distanza minima di 30 cm.

Non toccare mai la spina di alimentazione con le mani bagnate.

Prima di ogni uso controllare la presenza di eventuali danni al cavo di alimentazione ed alla spina. Fare sostituire immediatamente il cavo di alimentazione danneggiato dal servizio assistenza clienti/elettricista specializzato autorizzati.

Prima di ogni uso controllare la presenza di eventuali danni al tubo flessibile ad alta pressione. Fare sostituire immediatamente il tubo ad alta pressione danneggiato.

⚠️ Pericolo di lesioni!

Il getto d'acqua, che fuoriesce dall'ugello ad alta pressione, provoca una forza di reazione sulla pistola. Assumere una posizione sicura e tenere ben salde lancia e pistola.

Per proteggersi da oggetti di rimbalzo indossare, se necessario, indumenti protettivi.

Alimentazione dell'acqua

L'apparecchio può essere alimentato per es. con acqua dalla conduttura dell'acqua oppure da un serbatoio aperto.

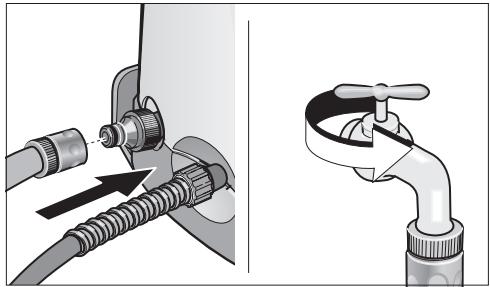

Alimentazione dalla conduttura dell'acqua

• Collegare un tubo flessibile di alimentazione (non compreso nella fornitura) al raccordo per l'acqua dell'apparecchio ed all'alimentazione dell'acqua (per es. rubinetto dell'acqua).
• Aprire il rubinetto.

Alimentazione dell'acqua da un serbatoio aperto

• Svitare il giunto per l'alimentazione dell'acqua.
• Avvitare il tubo di aspirazione con filtro (non compreso nella fornitura, vedi «Accessori speciali») al raccordo per l'acqua dell'apparecchio.
• Immergere il filtro nel serbatoio.
• Sfiatare l'apparecchio prima dell'uso.
• Svitare il tubo flessibile ad alta pressione dal raccordo dell'alta pressione dell'apparecchio.
• Accendere l'apparecchio e farlo funzionare finché l'acqua esce priva di bolle dal raccordo ad alta pressione.
• Spegnere l'apparecchio e riavvitare il tubo flessibile ad alta pressione.

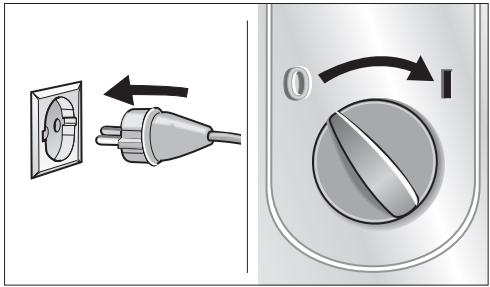

• Inserire la spina di alimentazione.
• Disporre l'interruttore principale su «I».

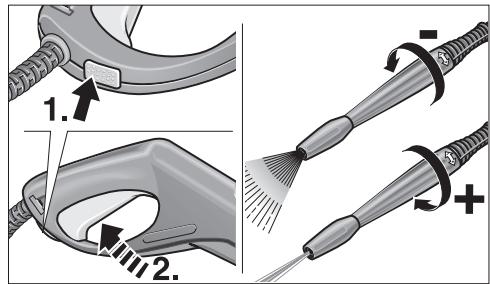

- Premere il pulsate di sicurezza della pistola a spruzzo e tirare la leva.

Disinserire

- Rilasciare la leva.

Nelle pause di lavoro e quando ci si allontana dall'apparecchio, attivare la sicurezza contro l'inserimento involontario premendo il pulsante di sicurezza.

Regolare la pressione di lavoro/quantità d'acqua

Aumentare la pressione di lavoro: ruotare la lancia nel senso «+».

Ridurre la pressione di lavoro: ruotare la lancia nel senso «—».

Collegare gli accessori

Gli accessori seguenti, a seconda del modello, sono compresi nella fornitura o possono essere acquistati presso i rivenditori specializzati (vedi anche «Accessori speciali»).

- Sostituire la lancia con il rispettivo accessorio.

Spazzola di lavaggio

per grandi superfici lisce – per es. autovettura, roulotte o imbarcazione.

È possibile miscelare il detergente.

Spazzola di lavaggio rotante

per un lavaggio delicato e radicale – per es. superfici di carrozzerie e vetrate.

È possibile miscelare il detergente.

Spruzzatore rotante

per sporco resistente – per es. lastre sulle vie pedonali oppure facciate coperte di muschio.

Lavorare senza detergente ed alla pressione massima.

Uso

RM-Tab +H₂O + RM -

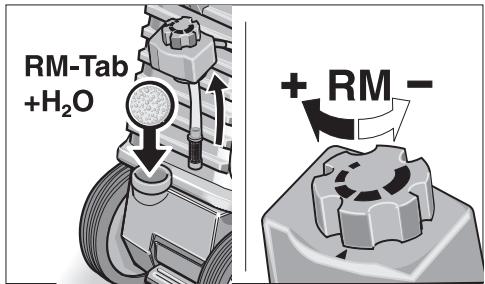

Miscelare il detergente

• Riempire il serbatoio detergente con .... ....compressa di detergente ed acqua oppure ....detergente concentrato ed acqua Osservare le raccomandazioni di dosaggio sull'etichetta della confezione di detergente
• Dosaggio detergente (valvola dosatrice detergente)

– quantità media: posizione intermedia
– quantità massima: posizione «+»
- quantità minima: posizione «-»

RM +

- Ruotare la lancia nel senso «—» fino all'arresto.

Metodo di lavaggio consigliato

1. Spruzzare con parsimonia il detergente sulla superficie asciutta e lasciare reagire (senza farlo asciugare).
2. Lavare lo sporco così sciolto con il getto ad alta pressione.

Detergenti

Per un lavoro privo d'inconvenienti ed adatto al rispettivo compito di lavaggio consigliamo il nostro programma di detergenti e conservanti Kärcher. Chiedete consiglio oppure informazioni a questo proposito. Riportiamo qui sotto una scelta di prodotti:

Detergente universale ...... Profi RM 555 ULTRA

Detergente per autovetture ...... Profi RM 565 ULTRA

Detergente per la casa ed il giardino ..... Profi RM 570 ULTRA

Detergente per imbarcazioni ..... Profi RM 575 ULTRA

Alla fine dell'uso

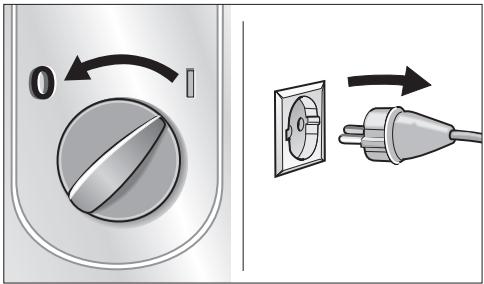

• Interruttore principale su «0».
• Estrarre la spina di alimentazione.

Con alimentazione dalla conduttura dell'acqua

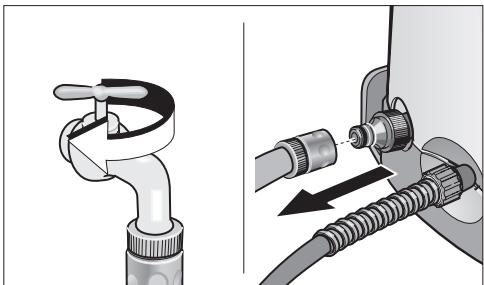

• Chiudere il rubinetto dell'acqua.
• Staccare il tubo di alimentazione dal raccordo dell'apparecchio.

Con alimentazione dell'acqua da un serbatoio aperto

- Svitare il tubo di aspirazione con filtro dal raccordo dell'apparecchio.

Alla fine dell'uso

• Tirare la leva della pistola a spruzzo finché l'apparecchio è privo di pressione.
• Premere il pulsante di sicurezza per mettere l'apparecchio in sicurezza contro l'inserimento involontario.
• Avvolgere il tubo ad alta pressione.

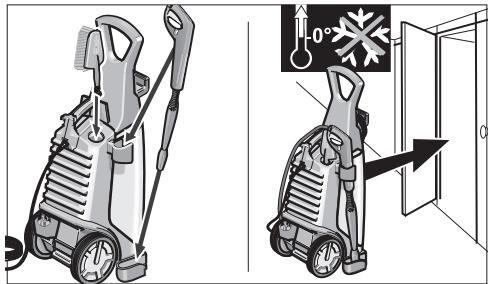

Conservazione/Trasporto

Attenzione! Il gelo può distruggere l'apparecchio che non sia stato completamente svuotato dell'acqua. Durante l'inverno conservare l'apparecchio in un luogo protetto dal gelo.

- Staccare la lancia dalla pistola a spruzzo ed inserirla nell'apposito supporto.

• Disinserire l'apparecchio prima del trasporto.
• Per il trasporto su scale o su ostacoli, sollevare l'apparecchio con la maniglia di trasporto.

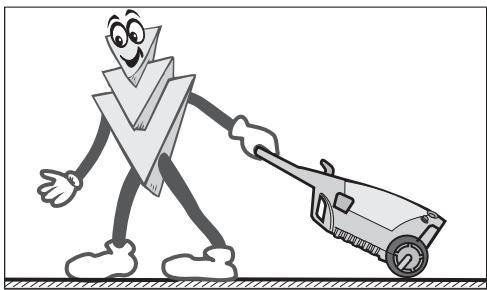

• Per il trasporto sulle superfici piane, tirare l'apparecchio con la maniglia di traino.

Cura e manutenzione

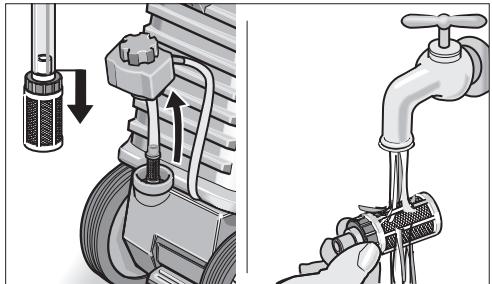

Prima di conservare l'apparecchio per un lungo periodo, per es. durante l'inverno:

- Estrarre la valvola dosatrice detergente dal tubo flessibile di aspirazione detergente e lavarla sotto acqua corrente.

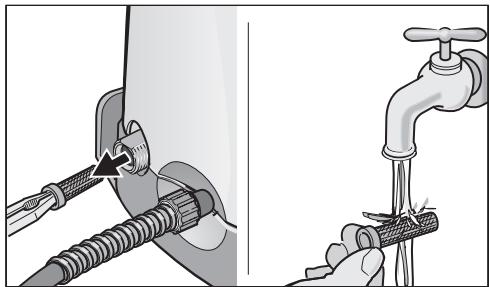

- Con una pinza piatta, estrarre il filtro nel raccordo dell'acqua e lavarlo sotto acqua corrente.

Manutenzione

L'apparecchio non richiede manutenzione.

Rimedio in caso di malfunzionamento

I guasti hanno spesso cause semplici, che potete eliminare con l'aiuto della tabella seguente. In caso di dubbio o di guasti/ rimedi non indicati nella tabella, siete pregati di rivolgervi al servizio assistenza clienti autorizzato.

⚠️ Pericolo di scarica elettrica!

I lavori di riparazione all'apparecchio devono essere eseguiti solo dal servizio assistenza clienti autorizzato.

Ricambi

Utilizzate esclusivamente ricambi originali Kärcher. Trovate un sommario dei ricambi alla fine di questo libretto d'istruzioni per l'uso.

Servizio assistenza clienti

In caso d'informazioni o di guasti è a vostra disposizione la nostra filiale Kärcher.

Guasto	Causa	Rimedio
L'apparecchio non funziona	Alimentazione elettrica interrotta	Estrarre la spina di alimentazione! Controllare eventuali danni a cavo e spina di alimentazione, cavo di prolunga e connettori dei cavi
L'apparecchio non va in pressione	La lancia è regolata su «-»	Disporre la lancia su «+»
	In servizio ad aspirazione acqua l'apparecchio non è sfiatato	Sfiatare l'apparecchio, vedi «Uso»
	Filtro otturato nel raccordo dell'acqua	Lavare il filtro, vedi «Cura e manutenzione»
	Alimentazione dell'acqua insufficiente	Controllare la tenuta dell'alimentazione dell'acqua ed il flusso fino al raccordo acqua dell'apparecchio
Forti oscillazioni di pressione	Ugello per alta pressione nella lancia otturato	Smontare la lancia, pulire con un ago il foro dell'ugello per alta pressione e lavare l'ugello da avanti con acqua
Perdita d'acqua nella parte inferiore della carcassa	La pompa perde	Sono regolari fino a 3 gocce al minuto. In caso di perdita maggiore rivolgersi al servizio assistenza clienti
L'apparecchio non aspira detergente	La lancia è regolata su «+»	Disporre la lancia su «-»
	Valvola dosatrice detergente nel tubo flessibile di aspirazione detergente otturata	Pulire la valvola dosatrice detergente, vedi «Cura e manutenzione»

Dati tecnici

Collegamento elettrico

tensione (1~50 Hz)	230 V
potenza assorbita	3,0 kW
fusibile (inerte)	16 A
classe di sicurezza	1,IP X5

Allacciamento acqua

temperatura di alimentazione (max.)	60 ^
portata alimentazione (min.)	10 l/min
pressione di alimentazione (max.) (12 bar)	1,2 MPa

Dati di potenza

Pression nominale	(140 bar) 14 MPa
Pression en service max.	(150 bar) 15 MPa
Débit de refoulement	(550 l/h) 9,2 l/min
dosaggio detergente	0,6 l/min
altezza di aspirazione
da serbatoio aperto a 20 °C	1 m
forza di reazione della pistola a spruzzo	26 N
Vibrazioni dell'apparecchio (ISO 5349)	0,8 m/s^2
Livello della pressione sonora
L_PA (EN 60704-1)	73 dB(A)
Livello di potenza sonora
L_WA (2000/14/CE)	95 dB(A)

Misure

lunghezza/larghezza/altezzapeso

340/325/900 mm22,5 kg

Schema elettrico

C1 Condensatore di rifasamento
M1 Motore
S1 Pressostato
Q1 Interruttore dell'apparecchio

L1 N PE Q1 U1 M1 U2 Z1 Z2 C1

Accessori speciali

Gli accessori speciali accrescono le possibilità d'impiego dell'apparecchio. Chiedete al vostro fornitore Kärcher ulteriori informazioni sugli accessori.

Figure, vedi pagina 62.

1 Ugello rotante
2 Paraspruzzi per ugello rotante
3 Set per la pulizia di tubi
4 Spazzola di lavaggio rotante
5 Spazzola di lavaggio
6 Set per idrosabbiatura
7 Lancia flessibile
8 Ugello a tre getti con lancia
9 Lancia per luoghi difficilmente accessibili
10 Lancia per pavimenti
11 Prolunga per lancia
12 Tubo flessibile ad alta pressione
13 Prolunga per tubo flessibile
14 Set aspirazione grandi quantità
15 Tubo flessibile di aspirazione con filtro
16 Filtro acqua
17 Valvola di non ritorno
18 T-Racer

Garanzia

Nel rispettivo paese sono valide le condizioni di garanzia pubblicate dalla nostra società di vendita competente. Eliminiamo gratuitamente entro il termine di garanzia gli eventuali guasti all'apparecchio, se causati da un difetto di materiale o di produzione.

Nei casi previsti dalla garanzia rivolgetevi al vostro rivenditore, oppure al più vicino centro assistenza clienti autorizzato, consegnando anche gli accessori ed il documento di acquisto.

Dichiarazione di conformità CE

Dichiariamo con la presente, che la macchina qui di seguito indicata, in base alla sua concezione e al tipo di costruzione, e nella versione da noi introdotta sul mercato, è conforme ai relativi requisiti fondamentali di sicurezza e di sanità delle direttive della CE. In caso di modifica apportate alla macchina senza il nostro accordo, questa dichiarazione perde la sua validità.

Prodotto: Idropulitrice ad alta pressione

Tipo: 1.034-xxx

Direttive CE pertinenti:

98/37/CE

73/23/CEE (+ 93/68/CEE)

Norme armonizzate applicate:

DIN EN 55014 - 1: 2000 + A1: 2001

DIN EN 55014 - 2: 1997

DIN EN 60335 - 1

DIN EN 60335-2-79

Procedura di valutazione della conformità seguita: Appendice V

Livello di potenza sonora

misurato: 93 dB(A)

garantita: 95 dB(A)

Mediante accorgimenti interni, è stato assicurato che gli apparecchi di serie siano sempre conformi ai requisiti delle attuali direttive CE e alle norme applicate. I firmatari agiscono su incarico e con i poteri dell'Amministrazione.

5.957-238 (11/02)

Alfred Kärcher GmbH & Co. Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden
