BEDIENUNGSANLEITUNG 720 MX KARCHER

Deutsch...... Betriebsanleitung

Vorsicht! Benutzen Sie das Gerät nicht ohne die Betriebsanleitung gelesen zu haben.

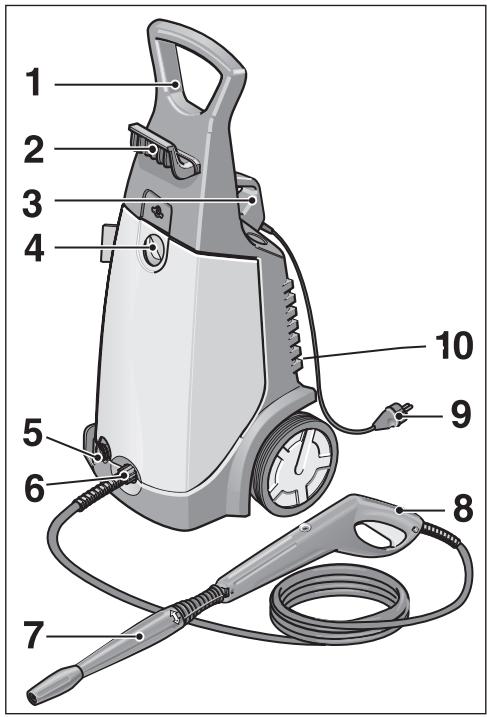

1 Zugbügel Gerät über ebene Flächen transportieren
2 Halter für Hochdruckschlauch Hochdruckschlauch aufwickeln
3 Transportgriff Gerät über Treppen/Hindernisse transportieren
4 Hauptschalter Gerät einschalten – I Gerät ausschalten – 0
5 Wasseranschluß Zulaufschlauch anschließen
6 Hochdruckausgang Hochdruckschlauch anschliesen.
7 Strahlrohr Druck regulieren
8 Handspritzpistole Einschalten – Sicherungsknopf drücken und Hebel ziehen Ausschalten – Hebel loslassen
9 Anschlußkabel mit Netzstecker
10 Reinigungsmittel-Behälter Reinigungsmittel ansaugen und dosieren (+/-)

Zusammenbauen

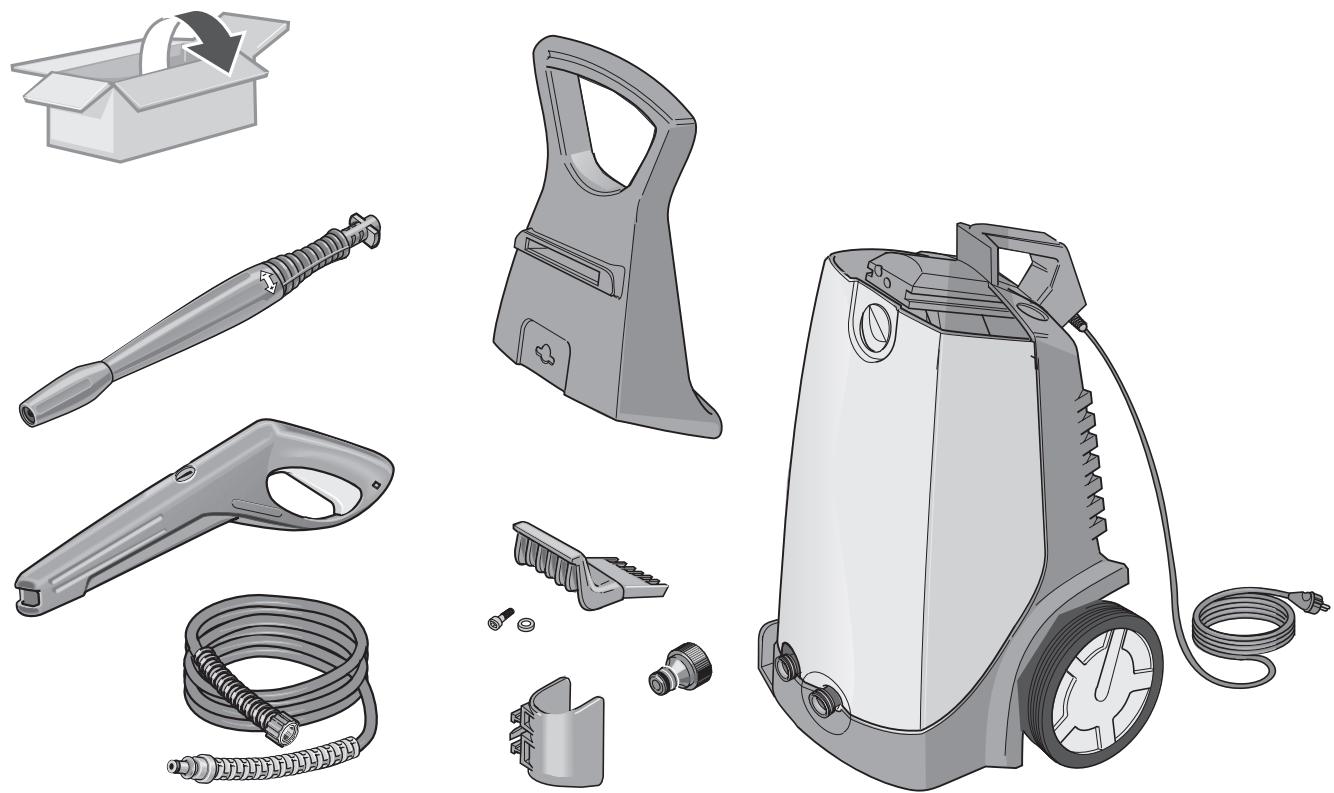

Prüfen Sie beim Auspacken den Packungsinhalt. Benachrichtigen Sie bei Transportschäden bitte Ihren Händler.

Der Zusammenbau ist auf Seite 60/61 in Bildern dargestellt.

Sicherheitshinweise

Lesen Sie vor der ersten Benutzung des Gerätes diese Bedienungsanleitung und handeln Sie danach.

Bewahren Sie diese Bedienungsanleitung für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie dieses Gerät ausschließlich im nichtgewerblichen Bereich

• zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln).
• zur Motorenreinigung nur an Orten mit entsprechendem Ölabscheider.
• mit von Kärcher zugelassenen Zubehör-, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigegeben sind.

Allgemeine Sicherheitshinweise

Erlauben Sie niemals Kindern und Jugendlichen den Umgang mit dem Gerät.

Lassen Sie das Gerät niemals unbeaufsichtigt, solange der Hauptschalter eingeschaltet ist. Gerät nicht in explosionsgefährdeten Räumen betreiben.

Keine Gegenstände abspritzen, die gesundheitsgefährdende Stoffe (z. B. Asbest) enthalten.

Sicherheitshinweise

Warnzeichen am Gerät

Richten Sie den Hochdruckstrahl nie auf Menschen, Tiere, das Gerät oder elektrische Teile.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz vor Verletzungen und dürfen nicht verändert oder umgangen werden.

Überströmventil mit Druckschalter

Wird der Hebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet der Druckschalter die Pumpe wieder ein.

Das Überströmventil verhindert zudem, daß der zulässige Betriebsdruck überschritten wird.

Sicherungsknopf

Der Sicherungsknopf an der Handspritzpistole verhindert unbeabsichtigtes Einschalten des Gerätes.

Umweltschutz

Verpackung entsorgen

Die Verpackungsmaterialien sind recyclebar. Bitte führen Sie die Verpackung der Wiederverwertung zu.

Altgerät entsorgen

Informationen über umweltgerechte Entsorgung erhalten Sie bei Ihrem Kärcher-Händler.

Wasser sparen

Durch den Einsatz dieses Gerätes sparen Sie im Vergleich zu anderen Reinigungsmethoden bis zu 85 % Wasser. Das Gerät kann auch mit Regenwasser betrieben werden (Wasserfilter verwenden).

Abwasser entlasten

Bitte gehen Sie sparsam mit Reinigungsmitteln um. Beachten Sie die Dosierempfehlungen, die den Reinigungsmitteln beigegeben sind.

Vor dem ersten Betrieb

Anschlußvoraussetzungen

Anschlußwerte siehe Typenschild/Technische Daten.

Elektrischer Anschluß

Die Spannung auf dem Typenschild muß mit der Versorgungsspannung übereinstimmen. Die Stromquelle muß ordnungsgemäß geerdet sein.

Nur spritzwassergeschützte Verlängerungskabel mit ausreichendem Leiterquerschnitt (10 m: 3 x 1,5 mm², 30 m: 3 x 2,5 mm²) verwenden und ganz von der Kabeltrommel abwickeln.

Anschluß an Wasserleitung

Zulaufschlauch (nicht im Lieferumfang).

Nur Zulaufschlauch mit folgenden Abmessungen verwenden: Länge mindestens 7,5 m; Durchmesser mindestens 12 ".

Vorschriften des Wasserversorgungsunternehmens beachten.

Für Deutschland:

Sollte Ihre Hauswasserversorgung nicht mit einem Rohrunterbrecher (min.A2) ausgestattet sein, verwenden Sie bitte den Kärcher-Rückflußstopp (siehe „Sonderzubehör“).

Bedienung

⚠ Lebensgefahr!

Fahrzeugreifen/Reifenventile können durch den Hochdruckstrahl beschädigt werden und platzen. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Reinigung mit einem Abstand von mindestens 30 cm.

Netzstecker niemals mit feuchten Händen anfassen.

Anschlußleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlußleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen lassen.

Hochdruckschlauch vor jedem Betrieb auf Schäden prüfen. Beschädigten Hochdruckschlauch unverzüglich austauschen.

⚠️ Verletzungsgefahr!

Durch den austretenden Wasserstrahl an der Hochdruckdüse wirkt eine Rückstoßkraft auf die Handspritzpistole. Für sicheren Stand sorgen und Handspritzpistole und Strahlrohr gut festhalten.

Zum Schutz vor zurückspritzenden Teilen bei Bedarf geeignete Schutzkleidung tragen.

Das Gerät kann aus der Wasserleitung oder einem offenen Behälter mit Wasser versorgt werden.

Wasserversorgung aus der Wasserleitung

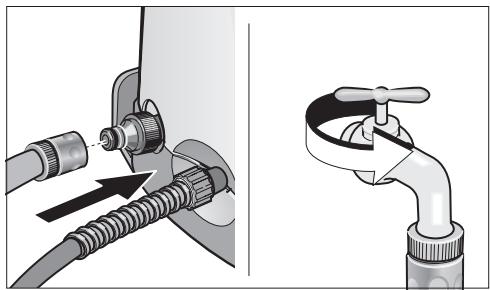

• Einen Zulaufschlauch (nicht im Lieferumfang) am Wasseranschluß des Gerätes und am Wasserzulauf anschließen.
  ● Wasserzulauf öffnen.

Wasserversorgung aus offenem Behälter

• Kupplungsteil für Wasserzulauf abschrauben.
• Saugschlauch mit Filter (nicht im Lieferumfang, siehe „Sonderzubehör“) am Wasseranschluß des Gerätes anschrauben.
• Filter in den Behälter hängen.
• Gerät vor dem Betrieb entlüften.
  – Hochdruckleitung am Hochdruckanschluß des Gerätes abschrauben.
• Gerät einschalten und solange laufen lassen, bis das Wasser blasenfrei am Hochdruckanschluß austritt.
• Gerät ausschalten und Hochdruckschlauch wieder anschrauben.

Bedienung

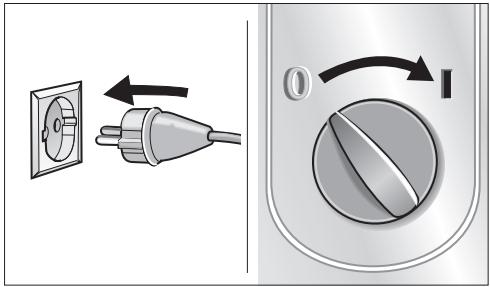

• Netzstecker einstecken.
• Hauptschalter auf „I“.

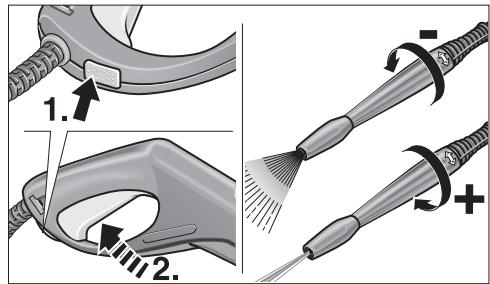

- Sicherungsknopf an der Handspritzpistole drücken und Hebel ziehen.

Ausschalten

- Hebel loslassen.

In Arbeitspausen und beim Verlassen des Gerätes durch Drücken des Sicherungsknopfes das Gerät vor unbeabsichtigtem Einschalten sichern.

Arbeitsdruck/Wassermenge regulieren

Arbeitsdruck erhöhen: Strahlrohr in Richtung „+“ drehen. Arbeitsdruck verringern: Strahlrohr in Richtung „-“ drehen.

Zubehör anschließen

Folgendes Zubehör ist, je nach Modell, im Lieferumfang enthalten oder im Fachhandel erhältlich (siehe auch „Sonderzubehör“).

- Jeweiliges Zubehör gegen Strahlrohr tauschen:

Waschbürste

für große, glatte Flächen – z. B. am Auto, Wohnwagen oder Boot.

Reinigungsmittel kann zugemischt werden.

Rotierende Waschbürste

für schonende und gründliche Reinigung – z. B. Karosserie- und Glasflächen.

Reinigungsmittel kann zugemischt werden.

Rotordüse

für hartnäckige Verschmutzungen – z. B. vermooste Gehwegplatten oder Fassaden.

Ohne Reinigungsmittel und mit höchstem Arbeitsdruck arbeiten.

Bedienung

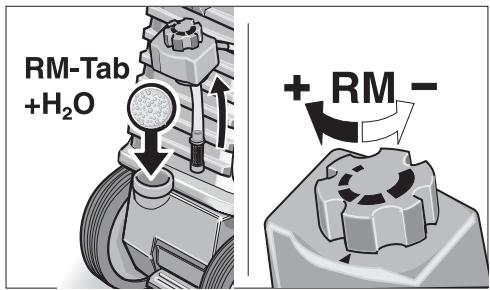

RM-Tab +H₂O + RM -

Reinigungsmittel zumischen

• Reinigungsmitteltank füllen mit ......
• Reinigungsmittel-Tab und Wasser oder
• Reinigungsmittelkonzentrat und Wasser Dosierempfehlungen auf den Gebinde-etiketten der Reinigungsmittel beachten

- Reinigungsmittel dosieren (Reinigungsmittel-Dosierventil)

– Mittlere Menge: Mittelstellung

– Große Menge: Stellung „+“

– Kleine Menge: Stellung „-“.

RM +

- Strahlrohr in Richtung „—“ bis zum Anschlag drehen.

Empfohlene Reinigungsmethode

1. Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.
2. Gelösten Schmutz mit dem Hochdruckstrahl abspülen.

Reinigungsmittel

Für störungsfreies Arbeiten und passend zur jeweiligen Reinigungsaufgabe empfehlen wir unser Kärcher-Reinigungs- und Pflegemittelprogramm. Bitte lassen Sie sich beraten oder fordern Sie Informationen dazu an. Hier eine kleine Auswahl:

Universalreiniger ...... Profi RM 555 ULTRA

Autoreiniger ...... Profi RM 565 ULTRA

Bootreiniger ...... Profi RM 575 ULTRA

Haus- und Gartenreiniger

Profi RM 570 ULTRA

Betrieb beenden

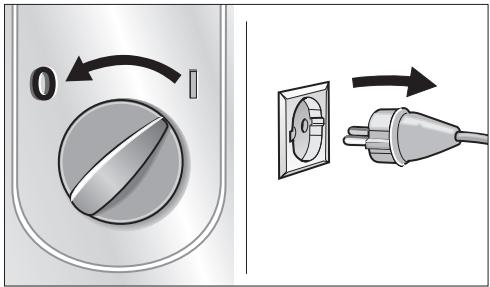

• Hauptschalter auf „0“.
• Netzstecker ziehen. Anschlußkabel aufwickeln

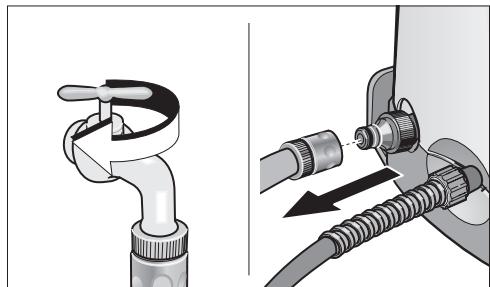

Bei Wasserversorgung aus der Wasserleitung

● Wasserzulauf schließen.
- Gerät vom Wasseranschluß trennen.

Bei Wasserversorgung aus offenem Behälter

- Saugschlauch mit Filter am Wasseranschluß des Gerätes abschrauben.

Betrieb beenden

• Hebel an der Handspritzpistole ziehen, bis das Gerät drucklos ist.
• Sicherungsknopf drücken, um Gerät gegen unbeabsichtigtes Einschalten zu sichern.
  ● Hochdruckschlauch aufwickeln.

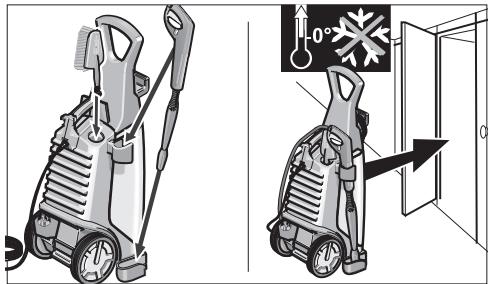

Aufbewahren/Transportieren

Achtung! Frost kann das nicht vollständig entleerte Gerät zerstören. Gerät im Winter in einem frostfreien Raum aufbewahren.

- Strahlrohr von der Handspritzpistole trennen und in die Halter stecken.

• Gerät vor dem Transport ausschalten.
• Zum Transport über Treppen oder Hindernisse das Gerät am Transportgriff anheben.

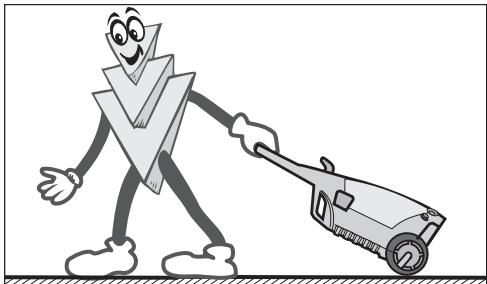

• Zum Transport über ebene Flächen das Gerät am Zugbügel ziehen.

Pflege und Wartung

Vor längerer Lagerung, z. B. im Winter:

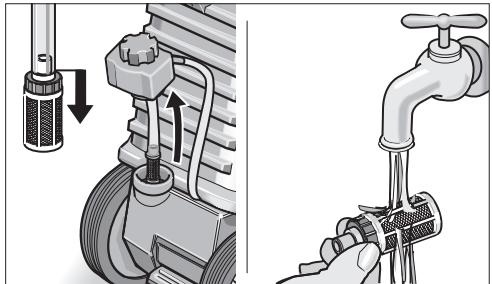

- Reinigungsmittel-Dosierventil vom Reinigungsmittel-Saugschlauch abziehen und unter fließendem Wasser reinigen.

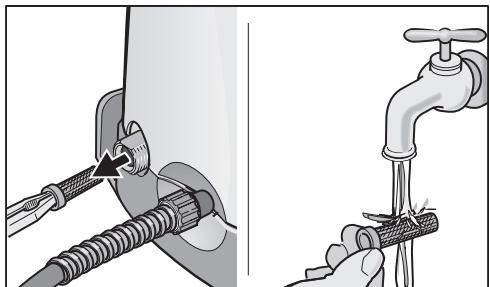

- Sieb im Wasseranschluß mit einer Flachzange herausziehen und unter fließendem Wasser reinigen.

Warten

Das Gerät ist wartungsfrei.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannter Störung/Abhilfe wenden Sie sich bitte an den autorisierten Kundendienst.

Stromschlaggefahr!

Reparaturarbeiten am Gerät dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Einschaltvorgänge erzeugen kurzzeitige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen <0,15 Ohm sind keine Störungen zu erwarten.

Ersatzteile

Verwenden Sie ausschließlich Original-Kärcher-Ersatzteile. Eine Ersatzteilübersicht finden Sie am Ende dieser Bedienungsanleitung.

Kundendienst

Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gern weiter.

Service Hotline (für Deutschland):

0 71 95 / 9 03 20 65

Störung	Ursache	Abhilfe
Gerät läuft nicht	Stromzufuhr unterbrochen	Netzstecker ziehen! Anschlußkabel, Netzstecker, Verlängerungskabel und Kabelverbindungen auf Schaden prüfen
Gerät kommt nicht auf Druck	Einstellung Strahlrohr auf „-“	Strahlrohr auf „+“ stellen
	Im Saugbetrieb – Gerät nicht entlüftet	Gerät entlüften, siehe „Bedienung“
	Sieb im Wasseranschluß verstopft	Sieb reinigen, siehe „Pflege und Wartung“
	Wasserzulaufmenge zu gering	Wasserzulauf bis zum Wasseranschluß des Gerätes auf Dichtheit und Durchfluß prüfen
Starke Druckschwankungen	Hochdruckdüse im Strahlrohr verstopft	Strahlrohr abnehmen, Bohrung in der Hochdruckdüse mit einer Nadel reinigen und von vorne mit Wasser durchspülen
Wasser tritt auf der Gehäuseunterseite aus	Pumpe undicht	3 Tropfen pro Minute sind zulässig. Bei stärkerer Undichtigkeit Kundendienst aufsuchen
Reinigungsmittel wird nicht angesaugt	Einstellung Strahlrohr auf „+“	Strahlrohr auf „-“ stellen
	Reinigungsmittel-Dosierventil im Reinigungsmittel-Saugschlauch verstopft	Reinigungsmittel-Dosierventil reinigen, siehe „Pflege und Wartung“

Technische Daten

Stromanschluß

Spannung (bei 1~50 Hz)	230 V
Anschlußleistung	3,0 kW
Netzsicherung (träge)	16 A
Schutzklasse	1,IP X5

Wasseranschluß

Zulauftemperatur (max.)	60 ^
Zulaufmenge (min.)	10 l/min
Zulaufdruck (max.)	(12 bar) 1,2 MPa

Leistungsdaten

Nenndruck	(140 bar)	14 MPa
Betriebsdruck max.	(150 bar)	15 MPa
Fördermenge	(550 l/h)	9,2 l/min

Reinigungsmittel-Dosierung 0,6 l/min

Saughöhe aus offenem Behälter 20°C 1 m

Rückstoßkraft der Handspritzpistole 26 N

Hand-Arm Vibration (ISO 5349) 0,8 m/s ^2

Schalldruckpegel L_PA (EN 60704-1) 73 dB(A)

Schalleistungspegel L_WA(2000/14/EG) 95 dB(A)

Maße

Länge/Breite/Höhe	340/325/900 mm
Gewicht	22,5 kg

Stromlaufplan

C1 Betriebskondensator

M1 Motor

S1 Druckschalter

Q1 Motorschutzschalter

L1 N PE Q1 U1 M1 U2 S1 Z1 Z2 C1

Sonderzubehör

Sonderzubehör erweitert die Nutzungsmöglichkeiten Ihres Gerätes. Nähere Informationen dazu erhalten Sie bei Ihrem Kärcher-Händler.

Abbildungen siehe Seite 62.

1 Dreckfräser
2 Spritzschutz für Dreckfräser
3 Rohrreinigungsset
4 Rotierende Waschbürste
5 Waschbürste
6 Naßstrahlset
7 Flexibles Strahlrohr
8 Dreifachdüse mit Strahlrohr
9 Strahlrohr für schwer zugängliche Stellen
10 Bodenstrahlrohr
11 Strahlrohrverlängerung
12 Hochdruckschlauch
13 Hochdruck-Schlauchverlängerung
14 Großmengen-Saugset
15 Saugschlauch mit Filter
16 Wasserfilter
17 Rückflußverhinderer
18 T-Racer

Garantie

Im jeweiligen Land gelten die von unserer zuständigen Vertriebs-Gesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an dem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Zubehör und Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

EG Konformitätserklärung

Hiermit erklären wir, daß die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.034-xxx

Einschlägige EG-Richtlinien:

98/37/EG

73/23/EWG (+ 93/68/EWG)

Angewandte harmonisierte Normen:

DIN EN 55014 - 1: 2000 + A1: 2001

DIN EN 55014 - 2: 1997

DIN EN 60335 - 1

DIN EN 60335-2-79

DIN EN 61000-3-2:2000

DIN EN 61000 - 3 - 3: 1995 + A1: 2001

Angewandtes Konformitätsbewertungsverfahren:

Anhang V

Schallleistungspegel

Gemessen : 93 dB(A)

Garantiert: 95 dB(A)

Es ist durch interne Maßnahmen sichergestellt, daß die Seriengeräte immer den Anforderungen der aktuellen EG-Richtlinien und den angewandten Normen entsprechen. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

5.957-238 (11/02)

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

S. Reiser

H. Jenner

Short instructions

1 2 3 4 5 6 7 8 9 10

Assembly

DIN EN 61000-3-2:2000

DIN EN 61000-3-3:1995+A1:2001

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

S. Reiser

H. Jenner

Notice succincte

1 2 3 4 5 6 7 8 9 10

DIN EN 61000-3-2:2000

DIN EN 61000-3-3:1995+A1:2001

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

S. Reiser

H. Jenner

Guida rapida

1 2 3 4 5 6 7 8 9 10

Montaggio

DIN EN 61000-3-2:2000

DIN EN 61000-3-3:1995+A1:2001

DIN EN 61000-3-2:2000

DIN EN 61000 - 3 - 3: 1995 + A1: 2001

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

Instruções breves

1 2 3 4 5 6 7 8 9 10

DIN EN 61000-3-2:2000

DIN EN 61000-3-3:1995+A1:2001

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

PT

Alfred Kärcher GmbH & Co. KG

Service-Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

07195/9032065
