GEBRUIKSAANWIJZING 720 MX KARCHER

Nederlands ...... Gebruiksaanwijzing

Voorzichtig! Gebruik het apparaat niet zonder de gebruiksaanwijzing gelezen te hebben.

Vervangingsonderdelen

Repuestos

Peças de reposição

Kurzanleitung

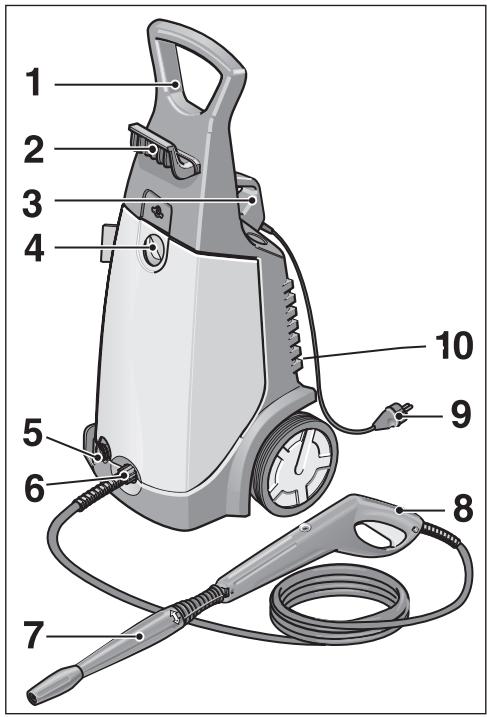

1 2 3 4 5 6 7 8 9 10

Apparaat over de vloer verplaatsen

2 Houder voor de hogedrukslang

Hogedrukslang opwikkelen

3 Transportgreep

Apparaat over trappen en obstakels verplaatsen

4 Hoofdschakelaar

Apparaat inschakelen: I Apparaat uitschakelen: 0

5 Wateraansluiting

Toevoerslang aansluiten

6 Hogedruk-uitgang

7 Lans

Druk regelen

8 Spuitpistool

Inschakelen: blokkeerknop indrukken en aan hendel trekken Uitschakelen: hendel loslaten

9 Aansluitkabel met netstekker

10 Reinigingsmiddelreservoir

Reinigingsmiddel aanzuigen en doseren (+/-)

Montage

Controleer de inhoud van de verpakking bij het uitpakken. Neem bij transportschade contact op met uw leverancier.

De montage wordt op pagina 60/61 met behulp van afbeeldingen stap voor stap weergegeven.

Veiligheidsvoorschriften

Lees deze gebruiksaanwijzing voor het eerste gebruik van het apparaat en handel ernaar.

Bewaar de gebruiksaanwijzing voor later of voor een eventuele volgende eigenaar.

Gebruik volgens bestemming

Gebruik dit apparaat niet bedrijfsmatig, maar uitsluitend:

• voor het reinigen met een hogedrukwaterstraal van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen en tuinmachines (indien nodig met reinigingsmiddel);
• voor het reinigen van motoren, alleen op plaatsen met een olieafscheider;
• met toebehoren, onderdelen en reinigingsmiddelen die door Kärcher zijn goedgekeurd. Neem de gebruiksaanwijzingen bij de reinigingsmiddelen in acht.

Algemene veiligheidsvoorschriften

Laat kinderen dit apparaat nooit gebruiken.

Laat het apparaat nooit onbeheerd achter wanneer de hoofdschakelaar is ingeschakeld.

Gebruik het apparaat niet in ruimten met explosiegevaar.

Spuit geen voorwerpen af die voor de gezondheid gevaarlijke stoffen bevatten (bijvoorbeeld asbest).

Veiligheidsvoorschriften

Waarschuwingen op het apparaat

Richt de hogedrukstraal nooit op mensen, dieren, het apparaat of elektrische delen.

Veiligheidsvoorzieningen

Veiligheidsvoorzieningen dienen als bescherming tegen verwondingen en mogen niet worden veranderd of uitgeschakeld.

Overstroomklep met drukschakelaar

Als de hendel van het spuitpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit. De hogedrukstraal stopt. Als aan de hendel wordt getrokken, schakelt de drukschakelaar de pomp weer in.

De overstroomklep voorkomt bovendien dat de maximale bedrijfsdruk wordt overschreden.

Beveiligingsknop

De beveiligingsknop op het spuitpistool voorkomt onbedoeld inschakelen van het apparaat.

Denk aan het milieu

Verpakking

Het verpakkingsmateriaal kan worden gerecycled. Gooi het niet bij het huisvuil, maar lever het gescheiden in.

Oude apparaat

Raadpleeg uw Kärcher-leverancier voor informatie over het afgeven van uw oude apparaat.

Zuinig gebruik van water

Door het gebruik van dit apparaat bespaart u tot 85 % water. Het apparaat kan ook worden gebruikt met regenwater (met waterfilter).

Voorkom vervuiling van het afvalwater

Maak spaarzaam gebruik van reinigingsmiddelen. Neem de doseervoorschriften bij de reinigingsmiddelen in acht.

Voor het eerste gebruik

Aansluiting

Zie voor aansluitgegevens het typeplaatje en de technische gegevens.

Elektrische aansluiting

De spanning op het typeplaatje moet overeenkomen met de toevoerspanning. De stroombron moet volgens de voorschriften geaard zijn.

Gebruik alleen een verlengkabel met spatwaterbescherming en voldoende diameter (bij 10 m lengte: 3 x 1,5 mm², bij 30 m lengte: 3 x 2,5 mm²) en rol de kabel volledig van de kabeltrommel.

Aansluiting op waterleiding

Neem de voorschriften van het waterleidingbedrijf in acht.

Toevoerslang (niet meegeleverd).

Gebruik alleen een toevoerslang met de volgende afmetingen: lengte minstens 7,5 m, diameter minstens 1/2".

Bediening

⚠️ Levensgevaar!

Voertuigbanden en bandenventielen kunnen door de hogedrukstraal beschadigd worden en knappen. Een eerste teken hiervoor is een verkleuring van de band. Reinig de band op een afstand van minstens 30 cm.

Pak de stekker nooit met vochtige handen vast.

Controleer de aansluitkabel en de stekker voor elk gebruik op beschadiging. Laat een beschadigde aansluitkabel onmiddellijk door een erkende klantenservice of elektromonteur vervangen.

Controleer de hogedrukslang voor elk gebruik op beschadiging. Laat een beschadigde hogedrukslang onmiddellijk vervangen.

⚠️ Verwondingsgevaar!

Door de uit de hogedruksproeier naar buiten komende waterstraal werkt een terugstotende kracht op het spuitpistool. Zorg ervoor dat u stevig staat en houd het spuitpistool en de lans stevig vast.

Draag geschikte werkkleding ter bescherming tegen terugspattende delen.

Het apparaat kan via de waterleiding of uit een open reservoir van water worden voorzien.

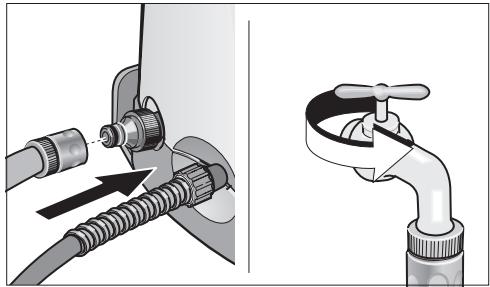

Watertoevoer via de waterleiding

• Sluit een toevoerslang (niet meegeleverd) aan op de wateraansluiting van het apparaat en aan de watertoevoer (bijvoorbeeld waterkraan).
• Open de watertoevoer.

Watertoevoer uit een open reservoir

• Schroef het koppelstuk voor de watertoevoer los.
• Schroef een zuigslang met filter (niet meegeleverd, zie „Speciaal toebehoren“) aan de wateraansluiting van het apparaat vast.
• Hang het filter in het reservoir.
• Ontlucht het apparaat voor gebruik.
• Schroef de hogedrukleiding van de hogedrukaansluiting van het apparaat los.
• Schakel het apparaat in en laat het zolang lopen tot het water zonder bellen uit de hogedrukaansluiting komt.
• Schakel het apparaat uit en schroef de hogedrukslang weer vast.

Bediening

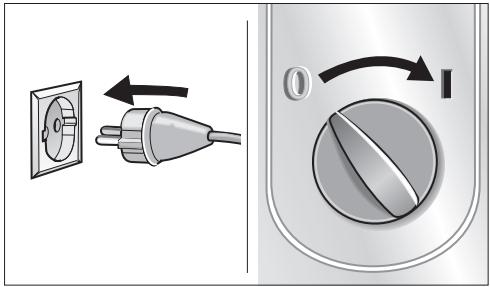

• Steek de stekker in het stopcontact.
• Zet de hoofdschakelaar op „I”.

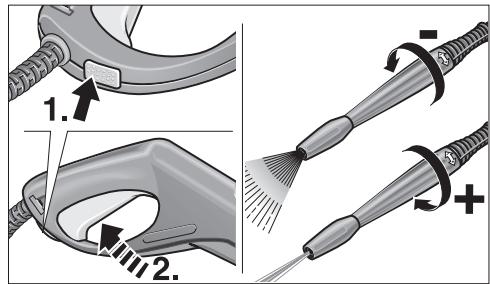

- Druk de beveiligingsknop op het spuitpistool in en trek aan de hendel.

Uitschakelen

- Laat de hendel los.

Druk ter voorkoming van onbedoeld inschakelen op de beveiligingsknop wanneer u uw werkzaamheden onderbreekt of wanneer u de machine verlaat.

Werkdruk en waterhoeveelheid regelen

Werkdruk groter: draai de lans in de richting „+”.

Werkdruk kleiner: draai de lans in de richting „-”.

Toebehoren aansluiten

Het onderstaande toebehoren wordt meegeleverd of is verkrijgbaar bij de vakhandel, afhankelijk van het model (zie ook: „Speciaal toebehoren").

- Vervang het desbetreffende toebehoren door de lans.

Wasborstel

voor grote, gladde oppervlakken, bijvoorbeeld van auto, caravan of boot.

Reinigingsmiddel kan worden toegevoegd.

Draaiende wasborstel

voor behoedzame en grondige reiniging, bijvoorbeeld van carrosserie of glas.

Reinigingsmiddel kan worden toegevoegd.

Rotorsproeier

voor hardnekkig vuil, bijvoorbeeld mos op tegels of muren.

Werk zonder reinigingsmiddel en met de hoogste werkdruk.

Bediening

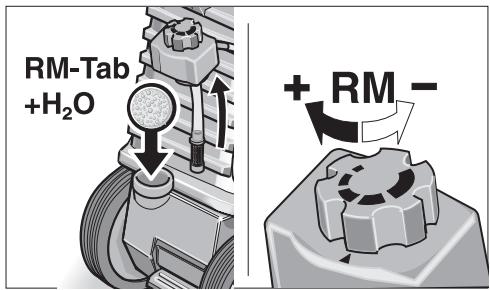

RM-Tab +H₂O + RM -

Reinigingsmiddel toevoegen

• Vul de reinigingsmiddeltank met ...... .... reinigingsmiddeltab en water of .... reinigingsmiddelconcentraat en water Neem de doseeradviezen op de verpakkings- etiketten van de reinigingsmiddelen in acht.
• Doseer het reinigingsmiddel met het reinigingsmiddeldoseerventiel.
• Middelgrote hoeveelheid: middelste stand
• Grote hoeveelheid: stand „+”
• Kleine hoeveelheid: stand „-”.

RM +

- Draai de lans in stand „–” tot aan de aanslag.

Geadviseerde reinigingsmethode

1. Sproei het reinigingsmiddel spaarzaam op het droge oppervlak en laat het inwerken (laat het niet opdrogen).
2. Spuit het losgeweekte vuil los met de hogedrukstraal.

Reinigingsmiddel

Wij adviseren u Kärcher-reinigings- en verzorgingsmiddelen voor probleemloos werken, passend bij de desbetreffende reinigingstaak. Vraag ons om advies of informatie. Hier een kleine selectie:

Universeelreiniger

Autoreiniger

Huis- en tuinreiniger

Bootreiniger

Profi RM 555 ULTRA

Profi RM 565 ULTRA

Profi RM 570 ULTRA

Profi RM 575 ULTRA

Gebruik beëindigen

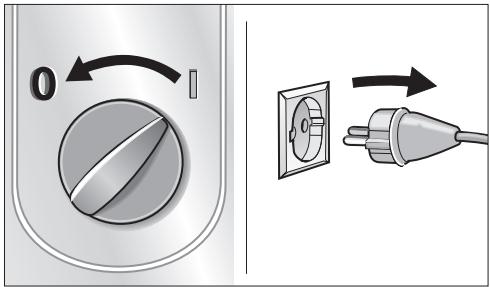

• Zet de hoofdschakelaar op „0”.
• Trek de stekker uit het stopcontact.

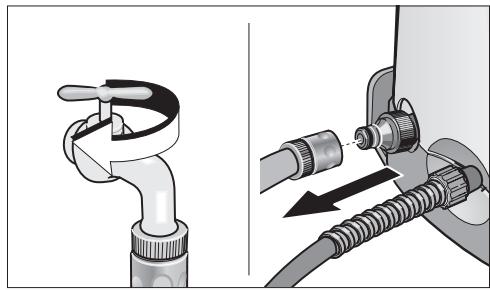

Bij watertoevoer via de waterleiding

• Sluit de watertoevoer.
• Maak het apparaat los van de wateraansluiting.

Bij watertoevoer uit een open reservoir

- Schroef de zuigslang met het filter los van de wateraansluiting van het apparaat.

Gebruik beëindigen

• Trek aan de hendel van het spuitpistool tot het apparaat drukloos is.
• Druk de beveiligingsknop in om per ongeluk inschakelen van het apparaat te voorkomen.
• Wikkel de hogedrukslang om.

Bewaren / Verplaatsen

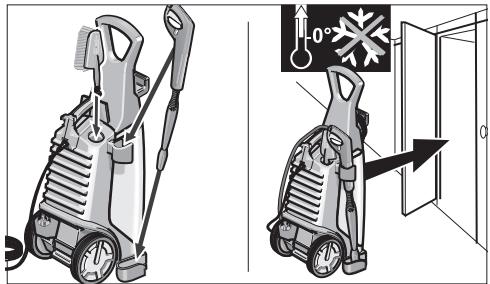

Let op! Vorst kan het apparaat onherstelbaar beschadigen wanneer het niet volledig is leeggemaakt. Bewaar het apparaat in de winter in een vorstvrije ruimte.

- Maak de lans los van het spuitpistool en steek de lans in de houder.

• Schakel het apparaat uit voordat u het verplaatst.
• Pak het apparaat vast aan de greep om het over een trap of obstakel te verplaatsen.

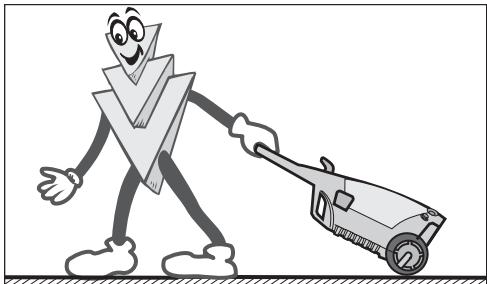

• Trek het apparaat aan de trekbeugel over een vloer.

Verzorging en onderhoud

Voor langdurige opslag, bijvoorbeeld in de winter:

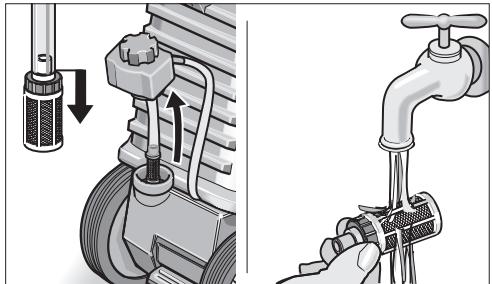

- Trek het reinigingsmiddeldoseerventiel van de zuigslang en reinig het onder stromend water.

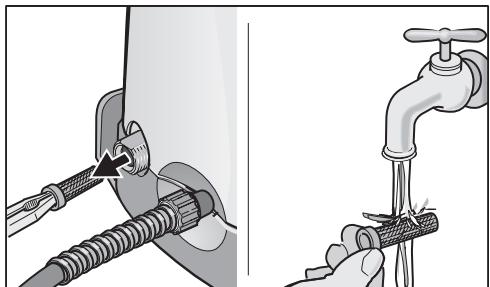

- Trek de zeef in de wateraansluiting met een platte tang naar buiten en reinig de zeef onder stromend water.

Onderhoud

Het apparaat is onderhoudsvrij.

Hulp bij storingen

Storingen hebben vaak een eenvoudige oorzaak. Met behulp van het volgende overzicht kunt u een storing zelf oplossen. Neem bij overige storingen of in geval van twijfel contact op met de erkende klantenservice.

⚠️ Gevaar voor een elektrische schok!

Reparatiewerkzaamheden aan het apparaat mogen alleen door de erkende klantenservice worden uitgevoerd.

Vervangingsonderdelen

Gebruik uitsluitend originele Kärcher-onderdelen. Een onderdelenoverzicht vindt u aan het einde van deze gebruiksaanwijzing.

Klantenservice

Bij vragen of storingen helpt onze Kärchervestiging u graag verder:

Storing	Oorzaak	Oplossing
Apparaat loopt niet	Stroomtoevoer onderbroken	Trek de stekker uit het stopcontact. Controleer stekker, verlengkabel en kabelverbindingen op beschadigingen
Apparaat komt niet op druk	Lans ingesteld op „-”	Stel de lans in op „+”
	Bij het zuigen is het apparaat niet ontlucht	Ontlucht het apparaat. Zie „Bediening”
	Zeef in wateraansluiting is verstopt	Reinig de zeef. Zie „Verzorging en onderhoud”
	Watertoevoerhoeveelheid te klein	Controleer de watertoevoer van het apparaat op dichtheid en doorstroming
Grote drukschommelingen	Hogedruksproeier in lans verstopt	Verwijder de lans. Reinig het boorgat in de hogedruksproeier met een naald en spoel de sproeier vanaf de voorzijde met water door
Water komt aan de onderzijde van de behuizing naar buiten	Pomp lekt	Drie druppels per minuut zijn toegestaan. Raadpleeg bij grotere lekkages de klantenservice. Er wordt geen reinigingsmiddel aangezogen
Er wordt geen reinigingsmiddel aangezogen	Lans is ingesteld op „+”	Stel de lans in op „-”
	Reinigingsmiddeldoseerventiel in de reinigingsmiddelzuigslang is verstopt	Reinig het reinigingsmiddeldoseerventiel. Zie „Verzorging en onderhoud”

Technische gegevens

Stroomaansluiting

Spanning (bij 1~50 Hz)	230 V
Aansluitvermogen	3,0 kW
Netzekering (traag)	16 A
Veiligheidsklasse	1,IP X5

Wateraansluiting

Toevoertemperatuur (max.)	60 °C
Toevoerhoeveelheid (min.)	10 l/min
Toevoerdruk (max.)	(12 bar) 0,6 MPa

Capaciteitsgegevens

Nominale druk	(140 bar) 14 MPa
Werkdruk max.	(150 bar) 15 MPa
Transporthoeveelheid	(550 l/h) 9,2 l/min
Reinigingsmiddeldosering	0,6 l/min
Zuighoogte uit open reservoir 20 °C	1 m
Terugstotende kracht van het spuitpistool	26 N
Machinetrillingen (ISO 5349)	0,8 m/s ^2
Geluiddrukniveau L_PA (EN 60704-1)	73 dB(A)
Geluidsvermogensniveau L_WA (2000/14/EG)	95 dB(A)

Afmetingen

Lengte/breedte/hoogte	340/325/900 mm
Gewicht	22,5 kg

Schakelschema

C1 Bedrijfscondensator

M1 Motor

Q1 Hoofdschakelaar

S1 Drukschakelaar

L1 N PE Q1 U1 M1 U2 Z1 Z2 C1

Speciaal toebehoren

Met speciaal toebehoren breidt u de mogelijkheden van uw apparaat uit. Raadpleeg uw Kärcher-leverancier voor meer informatie over speciaal toebehoren.

Zie pagina 62 voor afbeeldingen.

1 Vuilfrees
2 Spatbescherming voor vuilfrees
3 Buisreinigingsset
4 Draaiende wasborstel
5 Wasborstel
6 Natstraalset
7 Flexibele Ians
8 Drievoudige sproeier met lans
9 Lans voor moeilijk bereikbare plaatsen

10 Vloerlans

11 Lansverlengstuk
12 Hogedrukslang
13 Slangverlenging
14 Zuigset voor grote hoeveelheden
15 Zuigslang met filter
16 Waterfilter
17 Terugstroombelemmering
18 T-Racer

Garantie

De garantievoorwaarden van onze verkoopmaatschappij in uw land zijn van toepassing. Eventuele storingen aan het apparaat verhelpen wij kostenlos binnen de garantietermijn indien een materiaal- of fabricagefout daarvan de oorzaak is.

Neem in een desbetreffend geval contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats. Neem het toebehoren en uw aankoopbewijs mee.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op grond van haar concipiëring en constructie en in de door ons in omloop gebrachte uitvoering beantwoordt aan de desbetreffende veiligheids- en gezondheidsvoorschriften van de EG-richtlijnen. Na een wijziging aan de machine die niet in overleg met ons wordt uitgevoerd, verliest deze verklaring haar geldigheid.

Produkt: Hogedrukreiniger

Type: 1.034-xxx

Desbetreffende EG-richtlijn:

98/37/EG

73/23/EEG (+ 93/68/EEG)

89/336/EEG (+ 91/263/EEG, 92/31/EEG en 93/68/EEG)

2000/14/EG

Toegepaste geharmoniseerde normen:

DIN EN 55014 - 1: 2000 + A1: 2001

DIN EN 55014 - 2: 1997

DIN EN 60335 - 1

DIN EN 60335-2-79

DIN EN 61000 - 3 - 2: 2000

DIN EN 61000-3-3:1995+A1:2001

Gevolgde conformiteitbeoordelingsprocedure:

Aanhangsel V

Geluidsvermogensniveau

Gemeten : 93 dB(A)

Gewaarborgd: 95 dB(A)

Door interne maatregelen is er voor gezorgd dat de standaard-apparaten altijd beantwoorden aan de eisen van de actuele richtlijnen en de toegepaste normen. De ondergetekenden handelen in opdracht en op volmacht van de bedrijfsleiding.

5.957-238 (11/02)

Alfred Kärcher GmbH & Co. Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden
