MANUAL DE UTILIZADOR VRA641DBS INDESIT

Instruções para a utilização PLANO

Índice

Instruções para a utilização,1

ATENCAO,2

Descrição do aparecido-Painel de commandos,7

Instalacao, 35

Manutenção eeguardados,42

Descrição técnica dos modelos,42

DE

Descrição do aparecido Painel de comandos

O poinel de comandos descripto a seguir está representado para fins explicativos: pode não ser uma exacta reproducao do Modelo comprado.

1 Botão AUMENTO POTÊNCIA para ligar a chapa e regular a potência (veja Início e'utilização).
2 Botão DIMINUIÇÃO POTÊNCIA para regular a potência e desligar a chapa (veja Inicio e Utilização).
3 Indicador luminoso ZONA DE COZEDURA SELECTIONADA indica que a zona de cozedura relativa foi selecionada e são portanto possíveis as varias regulações.
4 Botão SELECCÇÃO ZONA DE COZEDURA para seleçãoar a zona de cozedura desejada.
5 Indicador POTÊNCIA sinaliza visualmente o;nível de calor alcâncado.
6 Botão ON/OFF para ligar e desligar o aparelho.
7 Indicador ON/OFF: sinaliza se o aparelho está aceso ou apagado.
8 Botão BLOQUEIO DOS COMANDOS para impedir

modificações acidentais das regulações do plano de cozedura (veja Inicio e Utilização).

9 Indicador luminoso COMANDOS BLOQUEADOS: sinaliza o bloqueio dos comandos (veja Inicio e utilizesao).

! Este produit satisfaz os requisitos impostos pela nova Direcixa Europeia sobre a limitação dos consumos eneráticos em stand-by.

Se não se efectuaram operações por 2关键时刻, depuis que os指示ores de calor residuo e daventoinha (se presentes) se desligarem, o aparelho colocata-se automaticamente na modalidade .off mode..

O aparecidovoltaraparaamodalidade operativa aoregarragan teclaON/OFF.

DE

! É importante guardar este folheto para poder consulçá-lo a qualquer momento. No caso de vendα,cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo propriétário sobre o functimento e sobre as respectivas advertências.
! Leia com atençao as instruções: há informações importantes sobre a instalação, a utilização e a segurarça.

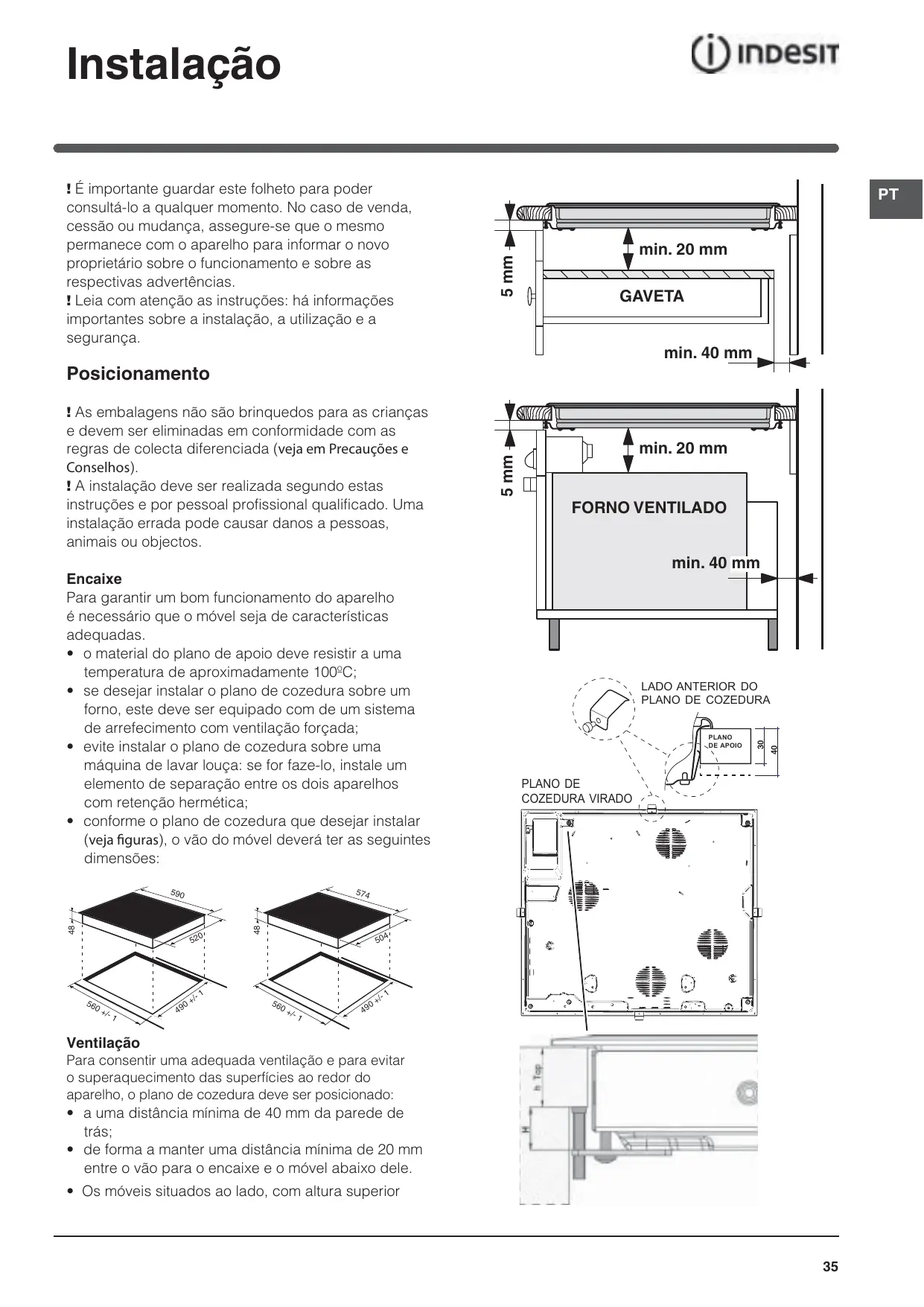

Posicionamento

! As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).
!A instalação deve ser realizada tão esstas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

Encaixe

Para garantir um bom funciona do aparecido é necessário que o|móvel sera decharacteristicadequadas.

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100^ ;
• se desejar instalar o plano de cozedura sobre umorno, este deve ser equipado com de umsystema de arrefecimento com ventilacao forca;
• evite instalar o plano de cozedura sobre uma(CC); se for faze-lo, instale um elemento de separacao entre osinous aparhos com retencao hermetica;
• conforme o plano de cozedura que desejar instalar (veja figuras), o não do|móveldeferá ter as seguintes dimensoes:

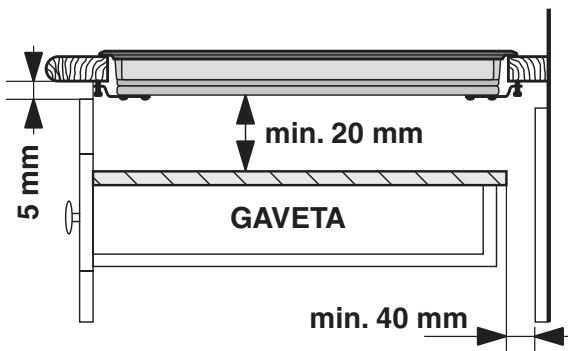

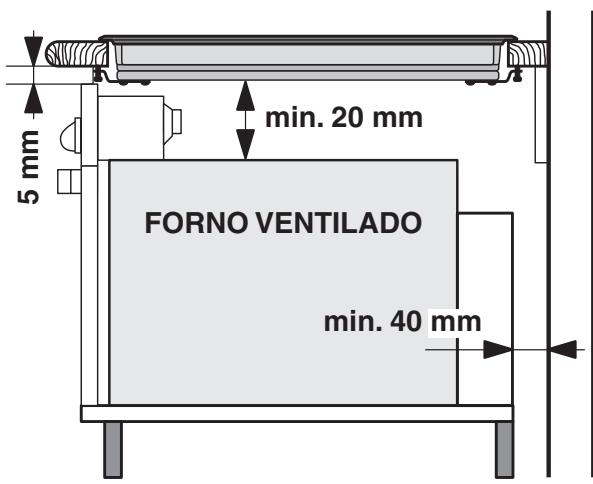

Ventilação

Para consentir uma adequada ventilação e para evitar o supraqueamento das superficies ao redor do aparelho, o plano de cozedura deve ser posicionado:

• a uma distência minima de 40 mm da parede deTRS;
• de forma a manter uma distência minima de 20 mm entre o vão para o encaixe e o móvil abaixo dele.
• Os moveris situados ao lado, com alta superior

A instalacao do aparelho deve ser realizada sobre uma superficie de apoio perfeitamente plana.
As deformacoes eventualmente provocadas por una fixacao errada poderao alterar as caracteristicas e as performances do plano de cozedura.

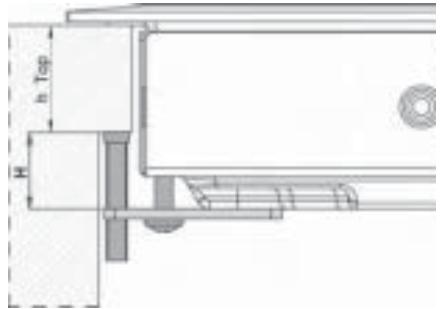

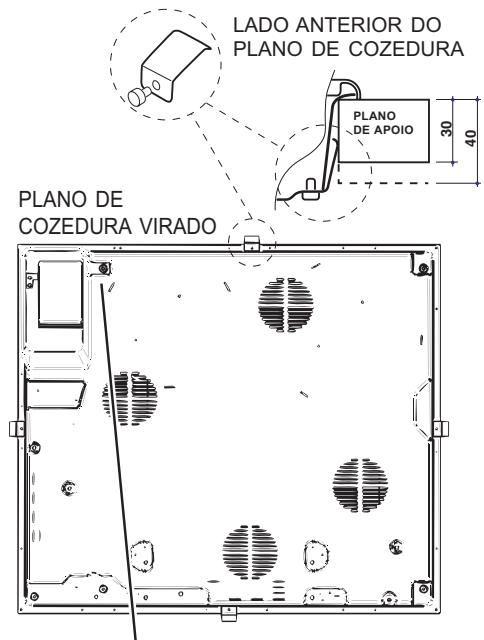

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 17,5 mm;
• 40 mm de espessura: parafuso 7,5 mm.

Para a fixação proceder da segunte maneira:

1. Com os parafusos sem ponta, parafusat as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
2. introduza o plano de cozedura no vao do meuvel a exercer uma adequaca pressao no inteiro perimetro para o plano de cozedura prender-se perfeitamente no plano de apoio.
3. para os planos com perfis laterais: às per se inserto o plano de cozedura no molev, inserir os 4 ganchos de fixação (cada um com o seu perno) no perimetro inferior do plano de cozedura, parafusando-os com os parafudos compridos com ponta às que o vidro fique aderente ao plano de apoio.

! É indispensable que os parafusos das molas de centragem sejam acesseis.
! Em conformidade com as normas de segurar, depuis de instalar o aparecido encaixado, não deve ser possível o contacto com componentes electricos.
! Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação electrolytica

! A ligação eletrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, sera por razões de seguraréletrica, sera para fazer uma eventual remoçao do forno.

Caixa de bornes

O aparecido é equipado, na parte inferior, com uma caixa para a ligação aos variousicos de alimentação eletrica (a imagem éindicativa e pode não

O plano está provido de cabo de alimentação já ligado e predisisto na fábrica para a ligação monofásica. Efpectuar a ligação dos fíos de acordo com

aabela e os desenhos a seguir:

Tensão tipo e Frequência rede	Cabo eletrico	Ligação fios
230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz		: verde/amarelo N: os 2 fios azuis jintos L: marrom jinto ao preto

Outrostips deligações

Tensão tipo e frequência de rede

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
  230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Soltar os cabos e efectuar a ligação dos fios de acordo com aanela e os desenhos a seguir:

Tensão tipo e Frequência rede	Cabo eletrico	Ligação fios
400V - 2+N ~ 50/60 Hz 230-240V 3 ~ 220-240V 3 ~ 50/60 Hz	N L1 L2	: verde/amarelo; N: os 2 fios azuis jintos L1: preto L2: marrom
400V - 2+2N ~ 50/60 Hz	N1 L1 L2	: verde/amarelo; N1: azul N2: azul L1: preto L2: marrom

Tensão tipo e frequência de rede

• 400V 3 - N ~ 50/60 Hz

proceder da segunte maneira:

!O eventual cabo em dotação não pode ser utilizado para"Thesetipsdeinstalacao.

1. Utilizar um cabo de alimentação apropriadó, tipo H05RR-F ou de valor superior, com medias adaptations (seção do cabo: 25 mm).
2. Utilize una chave de fenda, para fazer alavanca nas linguetas laterais da tampa da caixa de bornes e abri-la (veja imagem Caixa de bornes).
3. Desatarraxe o parafuso do grampo do cabo e os parafusos dos bornes relativos ao tipo de ligação

necessária e posicao os grampos de ligação conforme aanela e os desenhos a seguir.

1. Posicao os fios de acordo com aanela e os desenhos abaixo e efectue a ligaçao apertando todos os parafusos dos bornes.

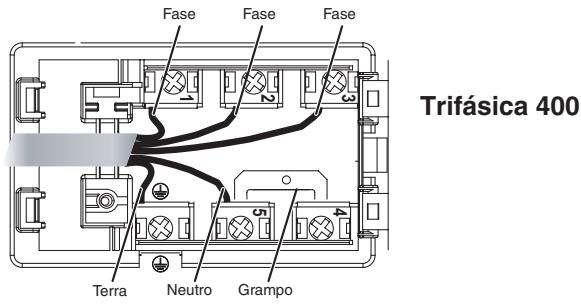

Tensão tipo e frequência rede	Ligações electricas	Caixa de bornes
400V 3-N ~ 50/60 Hz	U2U3U4U5U6U7U8U9U10U11U12U13U14U15U16U17U18U19U20U21U22U23U24U25U26U27U28U29U30U31U32U33U34U35U36U37U38U39U40	Trifásica 400

1. Fixe o cabo de alimentacao na apropriadaba braçadeira e feche a tampa.

Ligação do cabo de alimentação à rede

No momento de efectuar a ligação directamente na rede, instalar entre o aparecido e a rede um interruptor omnipolar com uma abertura minima de 3 mm entre os contactos.

! O técnico instalador é responsavel pela realização certa da ligação eletrica e da obediência das regras de segurança.

Antes de effetuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leição;
• a tomada tenha a capacidade de suportar a energia maisima de potência da boa, indica na placar de identificacao colocada no aparelho;
• a tensão de alimentação seja entre os values da placá de identificacao;
• a.tomada-Seja compativel com a ficha do aparelho. Em caso contrario, substitua a tomada ou a ficha; não empregue extensions nem tomas multiples.

!Depois de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.

!O cabo não deve ser dobrado nem comprimido.

!O cabo deveserverificado periodicamenteesubstituido somente por技术和orizadas.

! A Empresa exime-se de qualquer responsabilitadse se estas regras não forem obedecidas.

! Não removeu ou substituir por motivo algo um o cabo de alimentação. A eventual remoçao ou substituição do mesmo fará decair a garantia e a marca CE. A

INDESIT exime-se de qualquer responsabilitadepor incidentes ou danos derivados da substituicao/remoacao do cabo de alimentacao original. Admitese exclusivamente a substituicao com uma pea dereposicao original, efectuada por pessoal autorizzato INDESIT.

Zonas de cozedura extensíveis

Alguns modelos dispõem de chapas extensíveis. Estas podem ter variedas formas e variedas extensibilidades (chapa dupla ou tripla). Aqui está ilustrados os respectivos comandos, presentes apenas nos modelos dotados destas opções.

• Botão LIGAR CHAPA DUPLA para ligar/desligar a chapa dupla (veja Inicio e'utilização).
• Indicador luminoso CHAPA DUPLA LIGADA: indica que a chapa dupla está ligada.
• Botão LIGAR CHAPA TRIPLA para ligar/desligar a chapa tripla (veja Inicio e Utilização).
• Indicador luminoso CHAPA TRIPLA LIGADA: indica que a chapa tripla está ligada.

!A cola aplicada nas guarnições deixa algumas想不到 de graxa no vidro. Antes de utilizes o aparelho, é recomendável elimina-la com um produits não abrasivo específico para a manutenção. Durante as primeiras horas de funcaoamento, pode ser que note odor de borracha, que em todo o caso logo desaparecerá.

! Quando o plano de cozedura for ligado electricamente, toca um breve sinal acústico(befores de outros segundos. Somente neste punto serapossível ligar o plano de cozedura.

! Uma prolongada pressão das teclas -e + permite um avançamento rápido dosnectis de potência e dos minutos do timer.

Acender o plano de cozedura

Para acender o plano de cozedura manter
pressionada a tecla ① por aproximadamente um segundo.

Cada uma as zonas de cozedura é actionada mediate um botão de seleção e um disposicao de regulaçao da potencia constituido por um botão -e +.

• Para colocar em funcaoamento uma zona de cozedura, carregue na respectivo botao de commando e define a potencia que desejar mediante os botoes -e +.

Para desligar uma zona de cozedura, seleciona-a mediating o respectivo botao de selecao e:

• Carregue na tecla : a potência da zona de cozedura descérá progressively até desligarse.

Função power

Para acelerar os tempos de aquecimento das zones de cozedura, é possível fazer a funcção power. Ligar e configurar a potência da zona de cozedura desejada como descririto no parágrafo anterior. Pressionar e fazer pressionado por nominimum 2 segundos, o botão de seleção da zona de cozedura

escolhida No display,indicator da potencia, alterna-se a visualização da letra "P" e do nível de potência configurado anteriormente,por todo o tempo necessário ao alcance do nível de potência desejao. quando o nível for alcancado, o display voltará a visualizar o nível de potência configurado Para desactivar esta funcao, pressionar e fazer pressionado por no minimum 2 segundos o botao de selecao da zona de cozedura na qual foi activada a funcao ou escolher um除外 nível de potencia

através dos botão - e +.

Elementos aquecedores

No plano de cozedura, conforme os modelos, poder ser instalados elementos aquecedores deinoustips: halógeno e irradiantes.

Os halógenos transmitem o calor mediante irradiação da lâmpada halógena que content.

• Caracterizam-se pelas propriedades similares às típicas do gás: rápida responça aos comandos, visualização instantânea da potência.

Os elementos radiantes são constituted por uma multiplicidade de espirais que asseguram uma reparticao uniforme do calor no财运 do recipiente, para um resulto perfeito de todas as cozeduras com fogo lento: cozidos, molhos ou para aquecer pratos.

Bloqueio dos comandos

Quando um plano de cozedura estiver a funciona, é possível bloquear os comandos para fazer riscos de 修改as acidentais das regulações (crianças,

operações de limpeza etc.). Carregando no botão os comandos se bloquearão e o indicator luminoso situado acima do botão se acenderá. Para voltar a Mudicar as regulações (por. exemplo interromper a cozedura), sera necessário desbloquear

os comandos: corregue no botão por eles instantes; o indicator luminoso se apagará e os comandos se desbloquearão.

Desligar o plano de cozedura

Carregue no botão; o aparecido se desligará. Se os comandos do aparelhagem estiverem bloqueados, continução bloqueados mesmo antes de ter acendido novamente o plano de cozedura. Para poder acender novamente o plano, está necessário primeiro desbloquear os comandos.

Conselhos práticos para utiliser esta aparenhagem

Para obter as melhores performances do plano de cozedura:

• Empregue panelas com diametro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponible.

• Certifique-se que o财运 das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma adeência certa e uma longa durabilitadão não somente das zones de cozedura, mas também daspropriaspanelas.
• Evite'utilizar as/DDas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que esta maneira perderá aderência.

Detecção de recipientes

Cada uma das zones de cozedura é equipada com um disposicao de deteccao de panela. A chapa emite calor uniquamente se houver uma panela de medidas adequadas na respectiva zona de cozedura. O indicator a piscar pode indicar:

-umapanelincompatisvel
- una panela de diametro insufficiente
- que a panela está levantasda

Cada uma das zonas de cozedura é equipada com um indicator de calor residuo. Este indicator sinaliza as zonas de cozedura que ainda está com uma temperatura elevada. Se o display de potência visualizar a zona de cozedura aha sido quente. E possivel, por example, manter os alimentos aquecidos ou derreter manteiga ou chocolate. Co orrefecimento da zona de cozedura, o display visualizar a O display desliga-se quando a zona de cozedura estiver suficientemente arrefecida.

Aquecimento excessivo

No caso de superaquecimiento dos componentes electrónicos, o plano de cozedura desliga-se

automaticamente e no display aparece F seguido por um número intermitente.Esta mensagem desaparece e o plano volta a ser'utilizando mal a temperatura desceu a um;nivel aceitavel.

Interruptor de seguranca

O aparecido é dotado de um interruptor de segurarque desligas as zonas de cozedura automaticamente quando é alc的功能 um tempo máximo deutilizaçãoa um determinado nível de potência. Duranteuma Interrupçao de segurar, o display indica "0".

Exemplo: a chapa posteriore造血rogramada no 5, enquanto a chapa anterior esquerda no 2.

Nível de potência	Limitação da duração de functionamento em horas
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sinal acústico

Algumas anomalias, nomeadamente:

• um objecto (panela, talher etc.) foi deixado mais de 10segundos naarea de comandos;
• um derramamento na area dos comandos,
• uma pressão exercida por muito tempo em um botão, pode provocar a sinalização acústica. Resolva a causa do mau Functionamento para o sinal sonoro deixar de议事. Se a causa da anomalia não for removida, o sinal acústico persistirá e o plano irá desligar-se.

Conselhos práticos para a cozedura

Cozedura em fogo atíssimo	9	Cozedura à pressão Panela de pressão	Frituras Ebulização
		Assado
Cozedura em fogo alto	10	Crêpe	Cozedura em fogo alto e doiramento (Assados, Bifes, Escalopes, Filés de peixe, Ovos frutos)
Cozedura em fogo médio	11	Adensamento rápido (molhos liquidos) Água fervente (Massas, Arroz, Verduras) Leite
	12	Adensamento lento (molhos constentes)
	13	Cozedura em banho-maria	Cozedura Panela de pressão antes o sibilo
Cozedura em fogo branco	14	Cozedura em fogo brando (estufados)	Aquecimento dos alimentos
Cozedura em fogo muito branco	15	Caldo de chocolate	Manter o-alimento quente

! Este aparecido foi projectado e fabricado em conformidade com as normas internzonais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparecido é em conformidade com as seguides Directivas da Comunidade Europeia:

-2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores 修改o

• 2004/108/CEE de 15/12/04 (Compatible)
  Electromagnética) e posteriores modificacoes
• 93/68/CEE de 22/07/93 e posteriores modificacoes.
• 1275/2008 stand-by/off mode.

Segurarçageral

!Controlar que a tomada de ar através da greilha do ventilador não esteja obstruía. O plano de encaixar, de facto, necessita de uma correcta ventilação para o arrefecimento dos componentes electrónicos.

• Este aparecido foi concebido para utilizes de tipo não profissional no àsbito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num址o protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na boaina se estiver descalço, ou se as suas mês ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilizado para cozhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outras uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigoso. O fabricante não pode ser considerado responsavel por eventuales danos derivados de usos improprios, errados e irrazoáveis.
• A placá de vitrocerámica é resistente às batidas mecânicas, entretanto pode rachat-se (ou eventually parte partir-se) se for batida com um objecto pontiagudo, como um utensílio. Nestes casos, deslgue imeditamente o aparecido da rede de alimentação e contacte a assistência técnica.
• Evite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes do plano de cozedura.
• Não se esqueça que a temperatura das zones de cozedura permance muito alta pelo menos trinta horas antes de apagadas. O calor resíduo é sinalizzato quando por um indicator (veja Início e utilizesçao).
• Mantenha a devida distência da placac quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de aluminio ou produits com um alto conteudo de acúcar. Preste muito atençao com as

embalagens e aspeléculas deplástico ou alúnínio: se deixa-los sobre as superficiesupon aird estiveremquentesou mornas,podem causar um dano grave àplaça.

• Certifique-se que as pegas das panelas fiquem sempre viradas para ouito interno do plano de cozedura para fazerbatidas acidentais.
• Não puxe pelo cabo para desligar a ficha da tomada electrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desligado a ficha da rede electrica.
• Não é previsto que este aparecido sera utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que soit vigiadas por uma pessoa responsavelPGA sua segança ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Caso Hajazonas de cozedura halógenas, não olhe para elas por muito tempo.
• Não permita que as crianças brinquem com o aparecido.
• NãoAPOIEobjectosmetálicos(facas,colheres, tampas,etc.) sobre o plano porque pode fazer quentes.
• O aparecido não é destinado a ser colocado em precisión por meio de um temporizador externo ou por umsystema de commando à distência separado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A direcixa Europeia 2002/96/CE relativa aos resíduos de equipamentos electricos e electrónicos (REEE) prévê que os electrodométricos não devem ser eliminados no normal fluxo dos resíduos solidos urbanos. Os apareiros não maiis realizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potecções danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produits para lembrar odeer de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos electrodométricos, os proprietários poderão contactar o的服务o de colectapheres ou os revendedores.

Antes de realizar qualquer operacao, deslgue o aparelho da alimentacao eletrica.

Limpeza do aparelho

! Evite o lavoro de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchaseiros contraferrugem, detergentes em pó e esponjas com superficie abrasiva: poder arranhar irremediavelmente a superficie.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja humida e, em seguida, exxugar com papel absorvente de cozinha.
• Se o plano estiver muito sujo, esfregue com um produit especialico para limpeza de superficies em vidro ceramica *, enchague e enchugue.
• Para tirar as acumulacoes de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparecido arrefeca, para fazer que resíduos grudem. Podem ser obtidos excellentes resultados se usar uma esponja especial de fios de aço inoxidavel - específica para planos em vidro cerámica molhada de água e sabão.
• No caso em que no plano de cozedura tenham-se acidentalmente fundidos objectos ou materiais como plástico ou açúcar, remove-os imeditamente com a espátula, às que a superficie esteja ainda quente.
• DepoS de limpo, o plano poderá ser tratado com um produits especialico para a manutenção e a proteção: a

película invisível deixada por este produit protegerá a superficie se algo for demrado durante a cozedura. É recomendável realizar estas operações com o aparehço morno ou frio.

• Lembre-se sempre de exhugar com água limpa e exhugar o plano com cuidado: para não acontecer de resíduos de produits grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável (somens nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por conta de produits de limpeza muito agressivos que contenham fósforo.

É aconselhável enchaguar com água abundante e enchugar com cuidado,(before de ter limpado o plano. Se forderramada agua, enchugue-a rapidamente com cuidado.

! Alguns planos de cozedura tem uma moldura de alúnio parecida com o aço inoxidável. Não utilize produits para a limpeza e o desengorduramento não idõess para o alúnio.

Desmontar o plano

Casocketa:

1. remove os parafudos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vao do molev.

! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência Tecnica.

Descrição técnica dos modelos

Nestas tabelas está指示ados, Modelo por Modelo, os values de absorção enerética, o tipo de elemento aquecedor e o diámetro de cada zona de cozedura.

Planos de cozedura	VRA 640 X S VRA 640 C S		VRA 641 D B S VRA 641 D X S
Zonas de cozedura	Potência (em W)	Diámetro (em mm)	Potência (em W)	Diámetro (em mm)
Traseiro esq.	HD 2300	210	HT 2200/1000	210/140
Traseiro dir.	H 1400	160	H 1400	160
Dianteiro esq.	H 1200	145	H 1200	145
Dianteiro dir.	H 1800	180	H 1800	180
Potência total	6700		6600

Legenda:

H = hilight unitário

HD = hilight duplo

HT = hilight triplo

AD = halógena dupla
