Type product	Keramische kookplaat
Merk	INDESIT
Model	VRA641DBS
Aantal kookzones	4
Type kookzones	Halogeen en stralingszones (2 uitbreidbare zones)
Totaal vermogen	6700 W
Diameter van de zones	Linksachter: 210/140 mm (uitbreidbaar), Rechtsachter: 160 mm, Linksvoor: 145 mm, Rechtsvoor: 180/120 mm (uitbreidbaar)
Elektrische aansluiting	Eenfase 220-240 V ~ 50/60 Hz (kabel meegeleverd); ook aanpasbaar voor driefase 400 V
Afmetingen (B x D x H)	Ongeveer 590 x 520 x 54 mm (schatting)
Gewicht	Ongeveer 8 kg (schatting)
Type bediening	Aanraaktoetsen met selectietoetsen, vermogen verhogen/verlagen, vergrendeling
Functies	Power boost (Power), pannendetectie, restwarmte-indicator, kinderslot, automatische veiligheidsuitschakeling
Oppervlaktemateriaal	Keramisch glas
Reiniging	Niet-schurende producten voor keramisch glas, krabber voor ingebrande vlekken
Installatie	Inbouw in werkblad (uitsparing volgens meegeleverde maten)
Elektrische aansluiting	Door een vakman, kabel meegeleverd voor eenfase, geschikt voor andere configuraties
Energieverbruik	Conform richtlijn 1275/2008 (stand-by modus)
Veiligheid	Automatische uitschakeling bij oververhitting, detectie van ongeschikt kookgerei, bedieningsvergrendeling
Repareerbaarheid	Gebruiker mag niet ingrijpen, neem contact op met erkende technische dienst
Garantie	Standaard fabrieksgarantie (zie garantiebewijs)

Veelgestelde vragen - VRA641DBS INDESIT

Hoe vergrendel ik de bediening van de kookplaat?

Druk op de vergrendeltoets (sloticoon). Het lampje gaat branden. Om te ontgrendelen, opnieuw enkele seconden indrukken.

Wat betekent de weergave 'H' op een kookzone?

De restwarmte-indicator geeft aan dat de kookzone nog heet is. Hij gaat uit wanneer de kookzone afkoelt.

Wat te doen als de kookplaat 'F' gevolgd door een cijfer weergeeft?

Dit duidt op oververhitting van elektronische componenten. De kookplaat schakelt automatisch uit; wacht tot deze is afgekoeld voor hergebruik.

Wat is de Power-functie?

Deze functie versnelt de temperatuurstijging. Houd de selectietoets van de kookzone 2 seconden ingedrukt. De weergave wisselt tussen 'P' en het vermogen. Schakelt automatisch uit of door opnieuw 2 seconden in te drukken.

Welke soorten pannen gebruiken?

Platte en dikke bodems, diameter aangepast aan de kookzone, schone en droge onderkant. Vermijd pannen die op gas zijn gebruikt, omdat de bodem vervormd kan zijn.

Hoe reinig ik de keramische kookplaat?

Gebruik een vochtige spons, speciaal reinigingsmiddel voor keramisch glas, krabber voor hardnekkige resten. Geen schurende producten of stoomreiniger gebruiken.

Waarom piept de kookplaat en schakelt hij uit?

Een voorwerp op de toetsen (pan, overkoken) gedurende meer dan 10 seconden veroorzaakt een geluidssignaal en vervolgens uitschakeling. Verwijder het voorwerp.

Kan ik de kookplaat boven een vaatwasser installeren?

Afgeraden; indien nodig, zorg voor een dichte scheiding tussen de twee apparaten.

Hoe stel ik het vermogen van een kookzone in?

Selecteer de kookzone met de betreffende toets en gebruik de +/- toetsen om het vermogen te verhogen of te verlagen.

Wat te doen als de kookplaat niet inschakelt?

Controleer de stroomtoevoer, of de kookplaat is ingeschakeld (ON/OFF toets 1 seconde indrukken), of de vergrendeling niet is geactiveerd.

GEBRUIKSAANWIJZING VRA641DBS INDESIT

Gebruiksaanwijzing,1

PAS OP,2

Beschrijving van het apparaat-Bedieningspaneel,7

Installatie, 59

Starten en gebruik, 62

Voorzorgsmaatregelen en advies,65

Onderhoud en verzorging,66

Technische beschrijving van de modellen,66

• LET OP: Dit apparaat en de toegankelijke delen ervan worden zeer heet tijdens het gebruik.
• Wees voorzichtig en vermijd contact met de verwarmingselementen.
• Houd kinderen jonger dan 8 jaar uit de buurt, tenzij ze voortdurend onder toezicht staan.
• Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, mits ze onder adequaat toezicht staan of zijn geïnstrueerd over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.
• WAARSCHUWING: Het onbewaakt achterlaten van een kookplaat met vet of olie kan gevaarlijk zijn en kan brand veroorzaken.
• Probeer NOOIT een vlam/brand met water te blussen, maar schakel het apparaat uit en bedek de vlam bijvoorbeeld met een deksel of een branddeken.
• WAARSCHUWING: Brandgevaar: laat geen voorwerpen op de kookoppervlakken achter.
• WAARSCHUWING: Als het keramisch glasoppervlak gebarsten is, schakel het apparaat dan uit om elektrische schokken te voorkomen. Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.
• Het apparaat is niet bedoeld om te worden bediend met een externe timer of een afzonderlijk afstandsbedieningssysteem.
• LET OP: Dit apparaat en de bereikbare onderdelen worden tijdens gebruik zeer heet.
• Zorg ervoor dat u de verwarmingselementen niet aanraakt.
• Zorg ervoor dat kinderen jonger dan 8 jaar niet in de buurt van het apparaat kunnen komen, tenzij onder constant toezicht.
• Dit apparaat mag alleen worden gebruikt door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, zintuiglijk of geestelijk vermogen, of zonder ervaring en kennis, mits ze onder adequaat toezicht staan of zijn geïnstrueerd over het veilige gebruik van het apparaat en zich bewust zijn van de gevaren. Voorkom dat kinderen met het apparaat spelen. Reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.
• LET OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan.
• U moet NOOIT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.
• PAS OP: Brandgevaar: laat nooit voorwerpen op het kookoppervlak liggen.
• PAS OP: Als het oppervlak van de glaskeramische kookplaat gebarsten is, moet u het apparaat uitschakelen om te voorkomen dat u een elektrische schok krijgt.
• Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.
• Het apparaat is niet geschikt om te worden ingeschakeld met behulp van een externe timer of door een afstandsbedieningssysteem.

Beschrijving van het apparaat Bedieningspaneel

Het bedieningspaneel dat hier wordt beschreven en afgebeeld geldt alleen als voorbeeld: het is mogelijk dat het niet exact overeenkomt met het door u aangeschafte model.

1 Toets VERHOGEN VERMOGEN om de kookplaat aan te zetten en het vermogen ervan te regelen (zie Starten en gebruik). 2 Toets VERLAGEN VERMOGEN om het vermogen te regelen en de kookplaat uit te zetten (zie Starten en gebruik). 3 Controlelampje GESELECTEERD KOOKGEDEELTE geeft aan dat het betreffende kookgedeelte geselecteerd is en dat u het kunt regelen. 4 Toets SELECTEREN KOOKGEDEELTE om het gewenste kookgedeelte te selecteren. 5 Aanwijzer VERMOGEN: geeft het bereikte warmteniveau aan. 6 Toets ON/OFF voor het in- en uitschakelen van het apparaat. 7 Controlelampje ON/OFF: geeft aan of het apparaat in- of uitgeschakeld is.

8 Toets BLOKKERING BEDIENINGSPANEEL om te voorkomen dat er ongewilde wijzigingen aan de regeling van het kookvlak worden uitgevoerd (zie Starten en gebruik). 9 Controlelampje BLOKKERING BEDIENINGSPANEEL: toont dat de blokkering van het bedieningspaneel heeft plaatsgevonden (zie Starten en gebruik).

! Dit product voldoet aan de eisen die gesteld worden door de nieuwe Europese Richtlijn voor energiebesparing voor apparaten in de standby-stand.

Wanneer 2 minuten lang geen handelingen worden uitgevoerd op het apparaat, gaat het, na het uitgaan van de waarschuwingslampjes voor restwarmte en voor de ventilator (indien aanwezig), automatisch in de "off mode".

Door op de ON/OFF toets te drukken, keert het apparaat weer terug in de operationele stand.

! Bewaar dit instructieboekje zorgvuldig voor eventuele raadpleging in de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat waarschuwingen en informatie betreffende werking voorhanden blijven. ! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

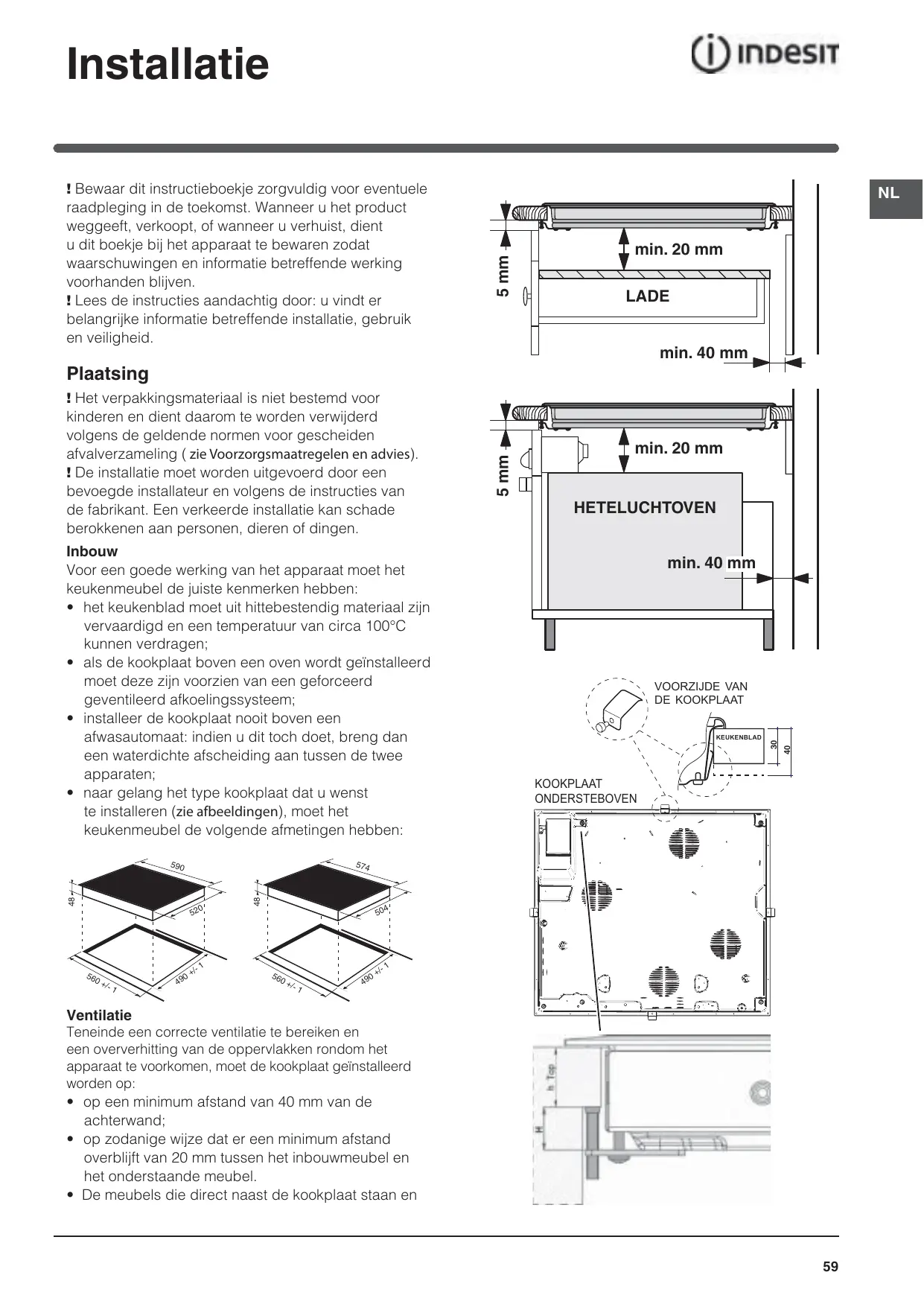

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies). ! De installatie dient te worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• het keukenblad moet van hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen;
• als de kookplaat boven een oven wordt geïnstalleerd, moet deze voorzien zijn van een geforceerd geventileerd afkoelingssysteem;
• installeer de kookplaat nooit boven een afwasautomaat: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten;
• naargelang het type kookplaat dat u wenst te installeren (zie afbeeldingen), moet het keukenmeubel de volgende afmetingen hebben:

Ventilatie

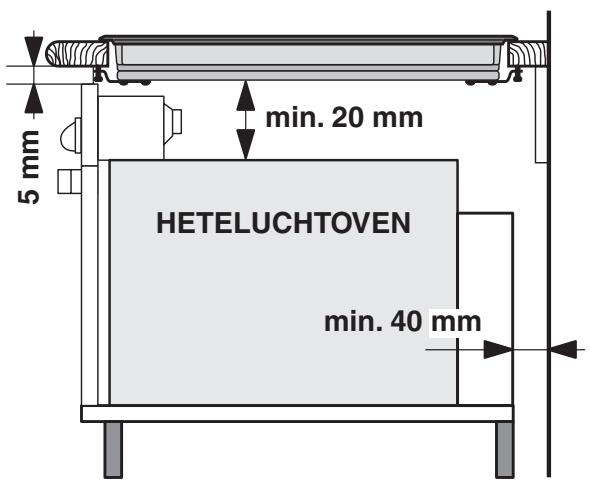

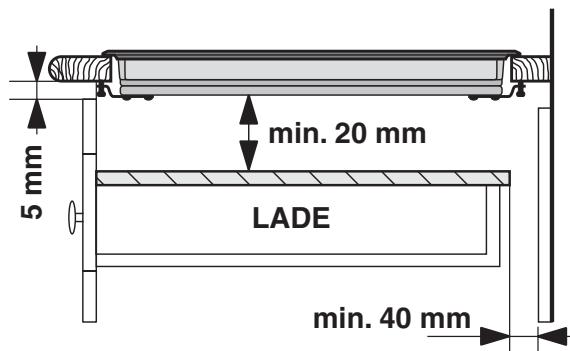

Teneinde een correcte ventilatie te bereiken en oververhitting van de oppervlakken rond het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:

• op een minimum afstand van 40 mm van de achterwand;
• op zodanige wijze dat er een minimum afstand overblijft van 20 mm tussen het inbouwmeubel en het onderstaande meubel.
• De meubels die direct naast de kookplaat staan en

hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.

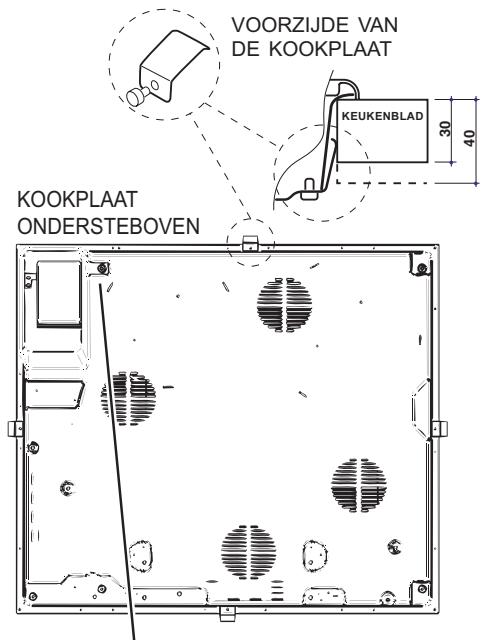

Bevestigen

Het apparaat moet op een absoluut horizontaal oppervlak worden geïnstalleerd.

Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

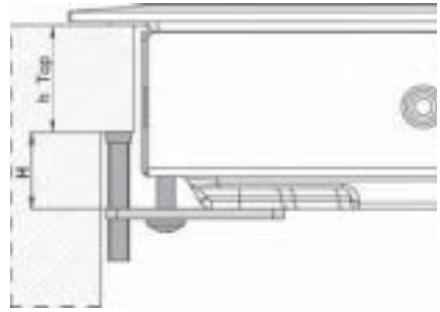

De lengte van de regelschroef van de bevestigingshaken moet op basis van de dikte van het keukenblad worden ingesteld voordat de haken worden gemonteerd:

• als de dikte 30 mm is: schroef 17,5 mm;
• als de dikte 40 mm is: schroef 7,5 mm.

Voor het bevestigen moet u als volgt te werk gaan:

1. Draai met korte, puntloze schroeven de 4 centreringsklemmen in de openingen in het midden van elke zijde van het blad vast;
2. zet de kookplaat in het midden van de opening van het keukenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keukenblad.
3. voor een blad met zijprofielen: nadat u de kookplaat in het keukenmeubel heeft geplaatst moet u de 4 bevestigingshaken aan de onderste rand van de kookplaat vastschroeven met gepunte, lange schroeven, net zolang tot het glas goed aan het blad vastzit.

! De schroeven van de centreringsklemmen moeten te allen tijde bereikbaar blijven.

! Volgens de veiligheidsnormen mag er geen contact mogelijk zijn met de elektrische onderdelen nadat het apparaat is ingebouwd.

! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De elektrische aansluitingen van de kookplaat en de eventuele inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.

Klemmenstrook

Aan de onderkant van het apparaat bevindt zich een klemmenstrook voor de verschillende types elektrische voeding (het is mogelijk dat de afbeelding niet exact overeenkomt met het model dat u heeft aangeschaft).

KOOKPLAAT ONDERSTEBOVEN

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningtype en netfrequentie	Elektrische kabel	Draadverbinding
230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz		: geel/groen; N: de 2 blauwe draden samen L: bruin en zwart samen

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de volgende karakteristieken:

Spanningstype en netfrequentie

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Scheid de kabels en voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningtype en netfrequentie	Elektrische kabel	Draadverbinding
400V - 2+N ~ 50/60 Hz 230-240V 3 ~ 220-240V 3 ~ 50/60 Hz		: geel/groen; N: de 2 blauwe draden samen L1: zwart L2: bruin
400V - 2+2N ~ 50/60 Hz		: geel/groen; N1: blauw N2: blauw L1: zwart L2: bruin

Als het elektrische net overeenkomt met een van de volgende karakteristieken:

Spanningstype en netfrequentie

• 400V3 - N ~ 50/60 Hz

ga als volgt te werk:

! De eventuele bijgeleverde kabel is niet geschikt voor dit type installatie.

1. Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 25 mm).
2. Licht de lippen aan de zijkant van het deksel van de klemmenstrook op met een schroevendraaier en open hem (zie afbeelding Klemmenstrook).
3. Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende tabel en afbeeldingen.

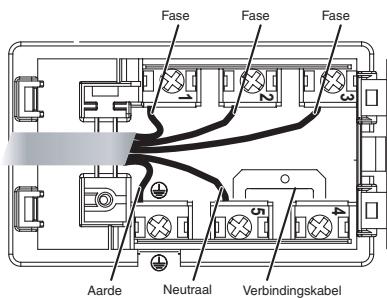

4. Plaats de draden zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningstype en netfrequentie	Elektrische aansluitingen	Klemmenbord
400V 3-N ~ 50/60 Hz	L U L U N	Driefasen 400

1. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.

Driefase 400

Het aansluiten van de voedingskabel aan het elektrische net

Bij een rechtstreekse aansluiting op het net moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een minimum afstand van 3 mm tussen de contacten.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en de inachtneming van de veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

• de contactdoos geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• de contactdoos en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten de elektrische kabel en de contactdoos gemakkelijk te bereiken zijn. ! De kabel mag niet gebogen of samengedrukt worden. ! De kabel moet van tijd tot tijd gecontroleerd worden en mag alleen door erkende monteurs worden vervangen. ! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

! Verwijder of vervang de voedingskabel om geen enkele reden. De eventuele verwijdering of vervanging doet de garantie en de CE-markering vervallen. INDESIT kan niet aansprakelijk worden gesteld voor ongelukken of schade die het resultaat zijn van de vervanging/verwijdering van de originele voedingskabel. De vervanging met een origineel onderdeel is alleen toegestaan indien uitgevoerd door een erkende INDESIT-technicus.

Verlengbare kookgedeeltes

Enkele modellen beschikken over verlengbare kookplaten. Deze kunnen verschillende vormen hebben en op verschillende manieren worden verlengd (dubbel of drievoudig stralingselement). Hier worden de betreffende bedieningsknoppen beschreven; alleen aanwezig op modellen die voorzien zijn van deze opties.

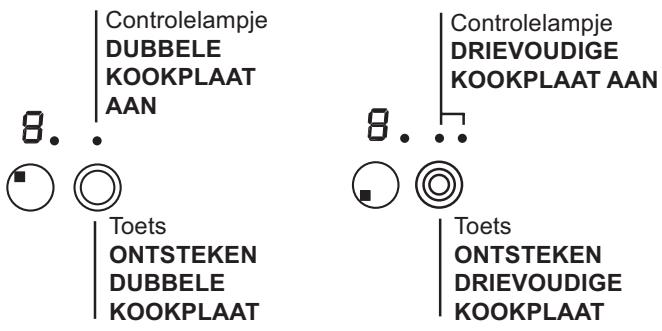

Verlengbare kookplaat rond

• Toets ONTSTEKEN DUBBELE KOOKPLAAT om de dubbele kookplaat in te schakelen (zie Starten en gebruik).
• Controlelampje DUBBELE KOOKPLAAT AAN: geeft aan dat de dubbele kookplaat ingeschakeld is.
• Toets ONTSTEKEN DRIEVOUDIGE KOOKPLAAT om de drievoudige kookplaat in te schakelen (zie Starten en gebruik).
• Controlelampje DRIEVOUDIGE KOOKPLAAT AAN: geeft aan dat de drievoudige kookplaat ingeschakeld is.

! De lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u het apparaat gebruikt raden wij u aan de vlekken te verwijderen met een speciaal niet-schurend schoonmaakmiddel. Gedurende de eerste paar uur dat u het apparaat gebruikt kan het lijken dat u een rubbergeur ruikt. Deze zal echter snel verdwijnen.

! Als de kookplaat elektrisch wordt aangesloten hoort u na enkele seconden een kort geluidssignaal afgaan. Alleen dan kunt u de kookplaat aanzetten.

! Als u lang op de toetsen - en + drukt kunt u de stroomsterkte en de minuten van de timer snel laten toenemen.

Inschakelen kookplaat

Druk ongeveer 1 seconde op de knop ① voor het inschakelen van de kookplaat.

Inschakelen kookzones

Elke kookzone wordt in werking gesteld door middel van een selectietoets en een regelsysteem voor de stroomsterkte, bestaande uit een dubbele toets

- en +

• Voor het in werking stellen van een kookzone drukt u op de betreffende toets en stelt u de gewenste stroomsterkte in met de toetsen - en +.

Uitschakelen kookgedeeltes

Voor het uitschakelen van een kookgedeelte kiest u dit door middel van de selectietoets en:

• Druk op de toets: het vermogen van het kookgedeelte wordt langzaam minder totdat het uitgaat.

Powerfunctie

Voor het versnellen van de verwarmingstijd van de kookzones is het mogelijk de powerfunctie te activeren. Schakel de stroom van de gewenste kookzone in zoals beschreven in de voorgaande paragraaf. Houd de toets voor het selecteren van de kookzone minstens 2 seconden lang ingedrukt. Op het display zal de aanwijzer van de stroomsterkte worden afgewisseld met de letter "P" en de voordien ingestelde stroomsterkte, net zo lang totdat de gewenste stroomsterkte is bereikt. Zodra de temperatuur is bereikt zal het display de ingestelde stroomsterkte tonen. Om deze functie uit te schakelen

houdt u de selectietoets van de kookzone waarop de functie actief is minstens 2 seconden lang ingedrukt. Als alternatief kunt u een verschillende stroomsterkte selecteren m.b.v. de selectietoetsen

en +

De verwarmingselementen

Aan de hand van het type kookplaat kunnen twee verschillende verwarmingselementen worden gemonteerd: halogeen of stralend. De halogeenelementen verspreiden de warmte door de uitstraling van de halogenlamp die zich erin bevindt. De belangrijkste eigenschappen lijken op die van het gasfornuis: snelle reactie op de bediening en het onmiddellijk zichtbaar worden van de stroomsterkte. De stralingselementen bestaan uit een hoeveelheid spiralen die het gelijkmatig verspreiden van de warmte op de bodem van de pan garanderen. Hierdoor kunt u etenswaren optimaal op laag vuur bereiden: voor stoofschotels, sauzen of het opwarmen van gerechten.

Blokkering van het bedieningspaneel

Als de kookplaat in werking is, kunt u het bedieningspaneel blokkeren om een ongewenst aanraken te vermijden (kinderen, schoonmaakhandelingen, enz.). Door op de toets te drukken zal het bedieningspaneel worden geblokkeerd. Het controlelampje boven de toets gaat aan. Als u het bedieningspaneel weer wilt gebruiken (bv. als u wilt stoppen met koken) moet u de blokkering uitschakelen: druk even op de toets. Het controlelampje gaat uit en het bedieningspaneel wordt weer geactiveerd.

Uitschakelen kookplaat

Druk op de toets ① ; het apparaat gaat UIT. Als het bedieningspaneel is geblokkeerd, blijft dit ook geblokkeerd nadat u de kookplaat opnieuw inschakelt. Als u de kookplaat opnieuw wilt inschakelen, moet u eerst het bedieningspaneel deblokkeren.

Praktische tips voor het gebruik van het apparaat

Om optimale resultaten te bereiken met de kookplaat: - Gebruik alleen pannen met een dikke, platte bodem zodat ze perfect aansluiten op het verwarmingsvlak.

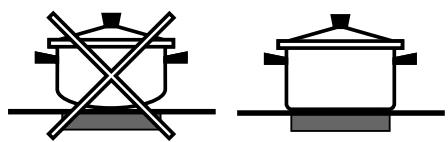

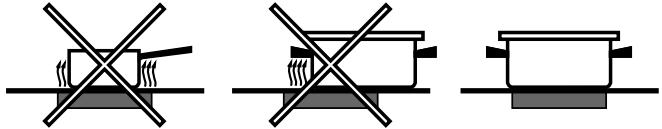

• Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken zodat alle beschikbare warmte wordt benut.

• Houd de bodem van de pannen altijd goed schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookvlak.
• Vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten.

Veiligheidssystemen

Pannensor

Elk kookgedeelte is voorzien van een systeem dat waarneemt of er een pan op staat. De plaat straalt alleen warmte uit als er een pan van de juiste afmetingen op staat. Het knipperende controlelampje kan betekenen:

• dat de pan niet geschikt is
• dat de pan een te kleine diameter heeft
• dat de pan niet goed aansluit

Aanwijzers van de resterende warmte

Elk kookgedeelte is voorzien van een aanwijzer van de resterende warmte. Deze aanwijzer geeft aan welke kookzones nog heet zijn. Als het vermogensdisplay

toont dan is het kookgedeelte nog warm. Het is bijvoorbeeld mogelijk een gerecht warm te houden of boter of chocolade te laten smelten. Met het afkoelen

van het kookgedeelte zal het vermogensdisplay tonen. Het display gaat uit wanneer de kookzone voldoende is afgekoeld.

Oververhitting

In het geval van oververhitting van de elektronische onderdelen schakelt de kookplaat automatisch uit

en verschijnt op het display F gevolgd door een knipperend nummer. Deze boodschap verdwijnt en u kunt de kookplaat weer gebruiken zodra de

temperatuur tot op een acceptabel niveau is gezakt.

Veiligheidsschakelaar

Het apparaat beschikt over een veiligheidsschakelaar die de kookgedeeltes automatisch uitschakelt als de tijdslimiet voor een bepaald vermogensniveau is bereikt. Tijdens deze veiligheidsonderbreking vertoont het display het cijfer "0".

B.v.: de kookplaat rechtsachter staat op 5, terwijl de plaat linksvoor op 2 staat. De plaat rechtsachter zal automatisch na 5 uur uitgaan, de plaat linksvoor na 8 uur.

Vermogensniveau	Begrenzung van de werkingsduur in uren
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Geluidssignaal

Enkele storingen, zoals:

• een voorwerp (pan, bestek, enz.) dat meer dan 10 seconden op het bedieningspaneel ligt, gemors op het bedieningspaneel,
• een lange druk op een toets, kunnen een geluidssignaal veroorzaken. Verwijder de oorzaak van de storing en het geluidssignaal houdt op. Als de oorzaak van de storing niet kan worden verwijderd, blijft het geluidssignaal gaan en wordt het kookvlak uitgeschakeld.

Praktische kooktips

VToken op Zoer hoog vuur	9	Koken met een snel kookpanSnelkookpan Grillen	Frituren Koken
Koken op hoog vuur	10	Crêpes	Koken op hoog vuur en bruin bakken (Braadstukken, biefstukken, kalfslappen, visfilets, gebakken eieren)
Koken op middelmatig vuur	11	Snel indikken (vloeibare sauzen) Koken van water (pasta, rijst, groente) Melk
	12	Langzaam indikken (gebonden sauzen)
	13	Au bain-marie koken	Koken met snelkookpan, na het sissen
Koken op laag vuur	14	Koken op liaag vuur (stoofschotels)	Opwarmen van gerechten
Koken op zeer laag vuur	15	Chocoladesaus	Warm houden van gerechten

! Dit apparaat is ontwikkeld en gefabriceerd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

• 2006/95/EEG van 12/12/06 (Laagspanning) en waaropvolgende wijzigingen
• 2004/108/EEG van 15/12/04 (Elektromagnetische compatibiliteit) en waaropvolgende wijzigingen
• 93/68/EEG van 22/07/93 en waaropvolgende wijzigingen.
• 1275/2008 stand-by/off mode.

Algemene veiligheidsmaatregelen

Controleer dat de luchttoevoeropening van het rooster van de ventilator niet verstopt is. De inbouwkookplaat moet voorzien zijn van een goede ventilatie voor het afkoelen van de elektronische componenten.

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Het glaskeramische kookvlak is bestand tegen mechanische stoten. Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt, moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.
• Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het heeft uitgeschakeld. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik).
• Houd voorwerpen die kunnen smelten op afstand van de kookplaat, zoals plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u zware schade aanrichten.
• Richt de handvaten van de pannen naar de binnenkant van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet.
• Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Als de kookplaat halogeen kookzones heeft, vermijd er lang naar te kijken.
• Voorkom dat kinderen met het apparaat spelen.
• Plaats geen metalen voorwerpen (messen, lepels, deksels enz.) op de kookplaat aangezien ze heet kunnen worden.
• Het apparaat is niet geschikt om te worden ingeschakeld met behulp van een externe timer of door een gescheiden afstandsbedieningssysteem.

Afvalverwijdering

• Het verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.
• De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (AEEA), voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is.

Om meer informatie te verkrijgen betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

• Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• Als de plaat erg vuil is, moet hij worden schoongemaakt met een speciaal middel voor keramische platen. Daarna moet u hem afspoelen en afdrogen.
• Voor het verwijderen van hardnekkig vuil kunt u een hiervoor bestemd schrapertje gebruiken. Doe dit zo snel mogelijk voordat het apparaat afkoelt, zodat de etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramische platen vervaardigd roestvrijstalen sponsje dat u in een sopje doopt.
• Als er op de kookplaat onverhoopt voorwerpen van plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is.
• Als de plaat is schoongemaakt, kan hij worden behandeld met een speciaal product voor onderhoud

en bescherming: het onzichtbare laagje dat dit product achterlaat, beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is.

• Vergeet niet de kookplaat altijd met schoon water af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken.

Raamwerk van roestvrij staal (alleen bij modellen met lijst) Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten. Spoel en droog de kookplaat altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af.

! Enkele kookplaten hebben een lijst van aluminium die lijkt op roestvrij staal. Gebruik voor het reinigen en ontvetten geen producten die niet geschikt zijn voor aluminium.

De kookplaat verwijderen

Als u de kookplaat uit elkaar moet halen:

1. verwijder de schroeven die de centreerklemmen aan de zijkant vasthouden;
2. maak de schroeven van de bevestigingshaken op de hoeken los;
3. haal de kookplaat uit het meubel.

! U mag nooit aan het interne systeem sleutelen om een reparatie te proberen uit te voeren. Als er een storing is, moet u contact opnemen met de Service Dienst.

Technische beschrijving van de modellen

In deze tabellen vindt u de waarden terug van de stroomopname voor ieder afzonderlijk model, het type verwarmingselement en de diameter van ieder kookgedeelte.

Kookplaten	VRA 640 X S VRA 640 C S		VRA 641 D B S VRA 641 D X S
Kookgedeeltes	Vermogen (in W)	Diameter (in mm)	Vermogen (in W)	Diameter (in mm)
Linksachter	HD 2300	210	HT 2200/1000	210/140
Rechtsachter	H 1400	160	H 1400	160
Linksvoor	H 1200	145	H 1200	145
Rechtsvoor	H 1800	180	H 1800	180
Totaal vermogen	6700		6600

Legenda:

H = hilight enkel

HD = hilight dubbel

HT = hilight drievoudig

AD = dubbel halogeen
