INSTRUKCJA OBSŁUGI VRA641DBS INDESIT

Instrukcja obsługi, 1

UWAGA, 2

Opis urządzenia – Panel sterowania, 7

Instalacja, 67

Uruchomienie i użytkowanie, 70

Zalecenia i środki ostrożności, 73

Konserwacja i utrzymanie, 74

Opis techniczny, 74

RS

Pycckn

PykoBoDCTBO NO 3KcPJIyaTaцnBAPOUHAR IaHEJb

Copepkanie

PykoBoDCTBO no 3KcIpyataun, 1

BHIMAHINE, 2

OnucaHne n3denny-PaHnB ynpabJeHn7, 7

MoHTax,75

Bapouhna naneIb,78

PpeoctopoxkHocTn peKOMeHdaun,81

Texnueckoe 6cnykubahne uyoxd,82

TexHnueckoe 6cbnykBaHne,82

• OSTRZEŻENIE: Urządzenie i jego dostępne części nagrzewają się podczas użytkowania.
• Należy zachować ostrożność, aby uniknąć dotykania elementów grzejnych.
• Dzieci poniżej 8 roku życia powinny być trzymane z dala, chyba że są pod stałym nadzorem.
• Urządzenie może być używane przez dzieci w wieku od 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub z brakiem doświadczenia i wiedzy, jeśli są nadzorowane lub poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją zagrożenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru. OSTRZEŻENIE: Gotowanie bez nadzoru na płycie z tłuszczem lub olejem może być niebezpieczne i może spowodować pożar.
• NIGDY nie próbuj gasić ognia wodą, ale wyłącz urządzenie, a następnie przykryj płomień np. pokrywką lub kocem gaśniczym.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie przechowuj przedmiotów na powierzchniach do gotowania.
• OSTRZEŻENIE: Jeśli powierzchnia szklano-ceramiczna jest pęknięta, wyłącz urządzenie, aby uniknąć możliwości porażenia prądem.
• Nigdy nie używaj myjek parowych lub ciśnieniowych na urządzeniu.
• Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego timera lub oddzielnego systemu zdalnego sterowania.
• UWAGA: To urządzenie oraz jego dostępne części nagrzewają się bardzo mocno podczas pracy.
• Należy uważać, aby nie dotykać elementów grzejnych.
• Nie pozwalać dzieciom poniżej 8 roku życia zbliżać się do urządzenia, chyba że są pod stałym nadzorem.
• Urządzenie może być używane przez dzieci powyżej 8 roku życia oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub osoby bez doświadczenia i wiedzy, pod warunkiem, że są one nadzorowane lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.
• UWAGA: Pozostawienie naczynia do gotowania zawierającego olej lub tłuszcz na palniku jest niebezpieczne i może spowodować pożar.
• NIGDY nie próbuj gasić płomienia lub pożaru wodą! Należy wyłączyć urządzenie i przykryć płomień pokrywką, na przykład, lub kocem gaśniczym.
• UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach do gotowania.
• UWAGA: Jeśli powierzchnia ceramiczna jest pęknięta, wyłącz urządzenie, aby uniknąć ryzyka porażenia prądem.
• Nigdy nie czyścić urządzenia parą lub myjką ciśnieniową.
• To urządzenie nie może być włączane za pomocą zewnętrznego timera lub oddzielnego systemu zdalnego sterowania.
• UWAGA: To urządzenie i jego dostępne części nagrzewają się bardzo mocno podczas użytkowania.
• Dlatego ważne jest, aby unikać dotykania elementów grzejnych.
• Mantenga alejados a los niños menores de 8 años si no están continuamente vigilados.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si están bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de manera segura y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin vigilancia.
• ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio.
• NUNCA intente apagar una llama/incendio con agua; se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.
• ATENCIÓN: Riesgo de incendio: no deje objetos sobre las superficies de cocción.
• ATENCIÓN: Si la superficie de vitrocerámica está agrietada, apague el aparato para evitar descargas eléctricas.
• No utilice limpiadores a vapor o de alta presión para la limpieza del aparato.
• El aparato no debe ponerse en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.
• UWAGA: To urządzenie i jego dostępne części nagrzewają się bardzo podczas użytkowania.
• Należy zachować ostrożność i unikać kontaktu z elementami, które się nagrzewają.
• Trzymać dzieci w wieku poniżej 8 lat z dala, jeśli nie są pod stałym nadzorem.
• To urządzenie może być używane przez dzieci powyżej 8 lat oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub z niewielkim doświadczeniem i wiedzą, jeśli są odpowiednio nadzorowane lub jeśli otrzymały instrukcje dotyczące bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.
• UWAGA: Pozostawienie kuchenki z tłuszczem i olejem bez nadzoru może być niebezpieczne i spowodować pożar.
• NIGDY nie próbuj gasić płomieni wodą. Należy wyłączyć urządzenie i przykryć płomienie pokrywką lub kocem gaśniczym.
• UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach do gotowania.
• UWAGA: Jeśli powierzchnia ceramiczna jest pęknięta, należy wyłączyć urządzenie, aby uniknąć możliwości porażenia prądem.
• Nigdy nie używaj urządzeń czyszczących parowych lub wysokociśnieniowych do czyszczenia urządzenia.
• Urządzenie nie jest przeznaczone do uruchamiania za pomocą zewnętrznego timera lub oddzielnego systemu zdalnego sterowania.

• UWAGA: To urządzenie oraz jego dostępne części nagrzewają się podczas użytkowania.
• Należy uważać, aby nie dotykać elementów grzejnych.
• Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, chyba że są pod stałym nadzorem dorosłych.
• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, zmysłowych lub umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę z związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.
• UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar.
• Nie należy NIGDY próbować gasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem.
• UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych.
• UWAGA: Jeśli powierzchnia ze szkła ceramicznego jest pęknięta, należy wyłączyć urządzenie, aby uniknąć porażenia prądem elektrycznym.
• Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.
• Urządzenie nie jest przeznaczone do włączania przy użyciu zewnętrznego przykaźnika czasowego lub zdalnego systemu sterowania.

UWAGA: Dostępne elementy mogą się nagrzewać podczas eksploatacji. -Bądź ostrożny i nie dotykaj elementów grzejnych. Nie pozwalaj dzieciom poniżej 8 lat zbliżać się do urządzenia bez nadzoru. -Urządzenie może być używane przez dzieci powyżej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, jeśli nie mają doświadczenia i wiedzy o zasadach użytkowania urządzenia, pod warunkiem odpowiedniego nadzoru lub przeszkolenia w zakresie bezpiecznego użytkowania i zrozumienia zagrożeń. Nie pozwalaj dzieciom bawić się urządzeniem. Nie pozwalaj dzieciom na czyszczenie i konserwację urządzenia bez nadzoru osób dorosłych. UWAGA: Niebezpieczne jest pozostawienie włączonej kuchenki z olejem lub tłuszczem bez nadzoru, ponieważ może to doprowadzić do pożaru. - NIGDY nie próbuj gasić - płomieni/pożaru wodą. Przede wszystkim - wyłącz urządzenie i przykryj - płomień pokrywką lub niepalną - tkaniną. UWAGA: Zagrożenie pożarem: Nie pozostawiaj przedmiotów na powierzchniach do gotowania. UWAGA: Jeśli powierzchnia ceramiczna jest pęknięta, wyłącz ją, aby uniknąć porażenia prądem. - Nigdy nie używaj myjek parowych ani myjek wysokociśnieniowych do czyszczenia urządzenia. - Urządzenie nie jest przeznaczone do włączania za pomocą zewnętrznego synchronizatora ani oddzielnego systemu zdalnego sterowania.

Opis urządzenia Panel sterowania

Opisany tu panel sterowania jest przystawiony jako przykład: nie musi być dokładnie taki sam, jak panel zainstalowany w zakupionym urządzeniu.

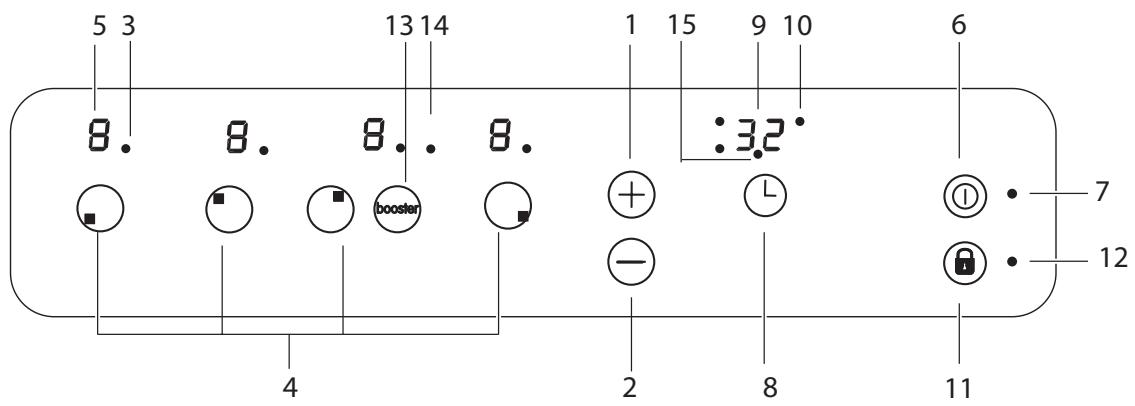

Przycisk ZWIĘKSZENIA MOCY do włączania płyt i do regulacji mocy (patrz Uruchomienie i użytkowanie).

2 Przycisk ZMNIEJSZENIA MOCY do regulacji mocy i do wyłączania płyty (patrz Uruchomienie i użytkowanie). 3 Kontrolka WYBRANEGO POLA GRZEJNEGO wskazuje, że dane pole grzejne zostało wybrane, a więc możliwa jest jego regulacja. 4 Przycisk WYBORU POLA GRZEJNEGO do wybrania żądanego pola grzejnego. 5 Wskaźnik MOCY: wizualnie sygnalizuje osiągnięty poziom ciepła. 6 Przycisk ON/OFF do włączania i wyłączania urządzenia. 7 Kontrolka ON/OFF: sygnalizuje, czy urządzenie jest włączone, czy wyłączone. 8 Przycisk BLOKADY STEROWANIA do zapobiegania przypadkowym zmianom parametrów przy regulacji płyty grzejnej (patrz Uruchomienie i użytkowanie). 9 Kontrolka BLOKADY STEROWANIA: sygnalizuje zablokowanie sterowania (patrz Uruchomienie i użytkowanie).

! Ten produkt spełnia wymogi dyrektywy wspólnotowej dotyczącej ograniczenia zużycia energii w trybie czuwania. Jeśli przez 2 minuty nie są wykonywane żadne operacje, po wyświetleniu wskaźnika ciepła resztkowego i wentylatora (jeśli obecne), urządzenie automatycznie przechodzi w tryb „off mode". Urządzenie powraca do trybu aktywnego po naciśnięciu przycisku ON/OFF.

Opis urządzenia

Panel sterowania

Panel sterowania, opisany poniżej, służy tylko jako przykład: może nie być dokładnie taki sam, jak panel w Twoim modelu.

1 Przycisk ZWIĘKSZENIE MOCY służy do włączenia strefy gotowania i regulacji mocy grzania (patrz Włączanie i eksploatacja). 2 Przycisk ZMNIEJSZENIE MOCY służy do regulacji mocy i wyłączenia strefy gotowania (patrz Włączanie i eksploatacja). 3 Wskaźnik WYBRANA STREFA GOTOWANIA pokazuje, że odpowiednia strefa gotowania została wybrana i w związku z tym możliwe jest przeprowadzenie nastawy jej funkcji. 4 Przycisk WYBÓR STREFY GOTOWANIA służy do wyboru właściwej strefy gotowania. 5 Wskaźnik MOC: pokazuje poziom grzania. 6 Przycisk ON/OFF (WŁ./WYŁ.) służy do włączania i wyłączania urządzenia. 7 Wskaźnik ON/OFF (WŁ./WYŁ.): pokazuje stan urządzenia, włączone lub wyłączone. 8 Przycisk BLOKADA STEROWANIA służy do zabezpieczenia sterowania strefą gotowania przed przypadkowymi zmianami (patrz Włączanie i eksploatacja). 9 Wskaźnik sterowania zablokowanego pokazuje, że sterowanie jest zablokowane (patrz Włączanie i eksploatacja).

Urządzenie to odpowiada wymaganiom nowej dyrektywy europejskiej dotyczącej ograniczenia zużycia energii w trybie energooszczędnym. Jeśli w ciągu 2 minut nie zostaną wykonane żadne czynności po wyłączeniu wskaźników pozostałego ciepła i wentylatora (jeśli są obecne), urządzenie automatycznie przechodzi w tryb „WYŁ.”. Powrót urządzenia do trybu roboczego odbywa się za pomocą przycisku WŁ./WYŁ.

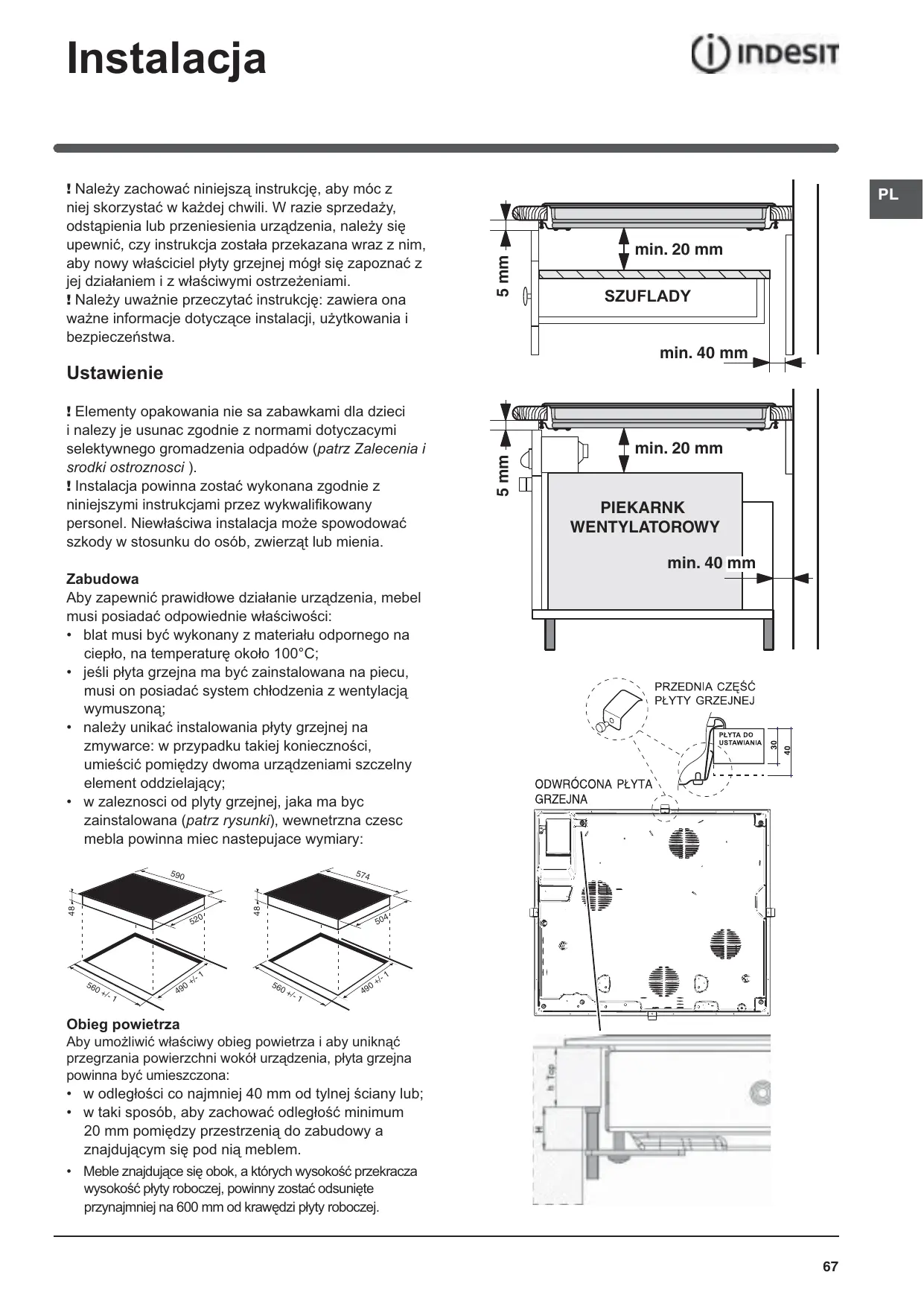

Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w każdej chwili. W razie sprzedaży, odstąpienia lub przeniesienia urządzenia, należy się upewnić, czy instrukcja została przekazana wraz z nim, aby nowy właściciel płyty grzejnej mógł zapoznać się z jej działaniem i z właściwymi ostrzeżeniami. Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

Elementy opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami dotyczącymi selektywnego gromadzenia odpadów (patrz Zalecenia i środki ostrożności). Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifikowany personel. Niewłaściwa instalacja może spowodować szkody w stosunku do osób, zwierząt lub mienia.

Zabudowa

Aby zapewnić prawidłowe działanie urządzenia, mebel musi posiadać odpowiednie właściwości:

• blat musi być wykonany z materiału odpornego na ciepło, na temperaturę około 100°C ;
• jeśli płyta grzejna ma być zainstalowana na piecu, musi on posiadać system chłodzenia z wentylacją wymuszoną;
• należy unikać instalowania płyty grzejnej na zmywarce: w przypadku takiej konieczności, umieść pomiędzy dwoma urządzeniami szczelny element oddzielający;
• w zależności od płyty grzejnej, jaka ma być zainstalowana (patrz rysunki), wewnętrzna część mebla powinna mieć następujące wymiary:

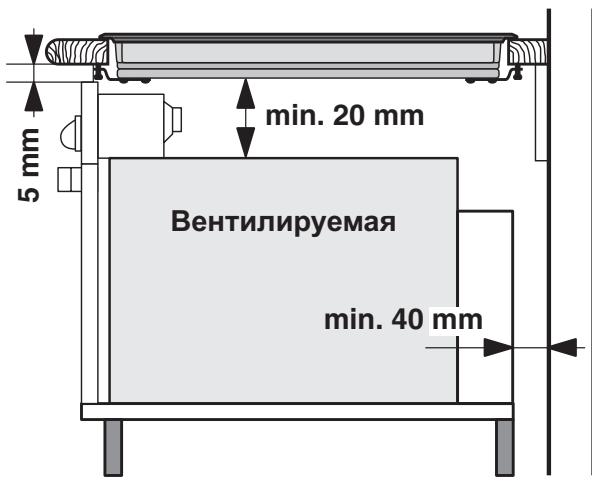

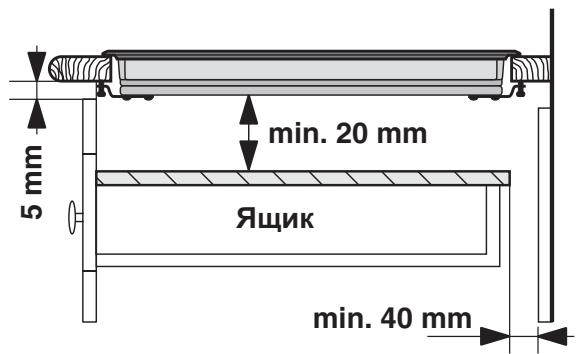

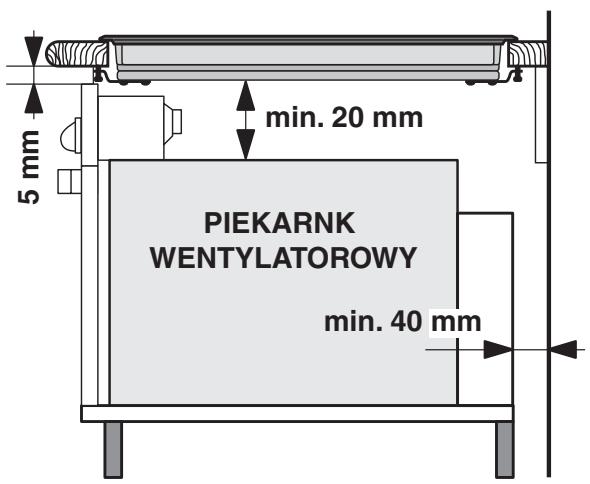

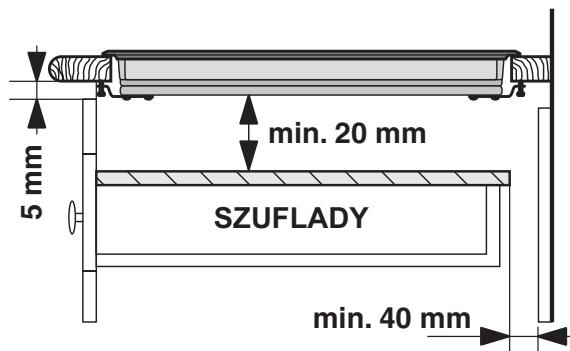

Obieg powietrza

Aby umożliwić właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół urządzenia, płyta grzejna powinna być umieszczona:

• w odległości co najmniej 40 mm od tylnej ściany lub;
• w taki sposób, aby zachować odległość minimum 20 mm pomiędzy przestrzenią do zabudowy a znajdującym się pod nią meblem.
• Meble znajdujące się obok, których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte przynajmniej na 600 mm od krawędzi płyty roboczej.

Mocowanie

Urządzenie powinno być zainstalowane na idealnie płaskim blacie.

Ewentualne odkształcenia, spowodowane nieprawidłowym zamocowaniem, mogą być przyczyną zmiany właściwości urządzenia i, w konsekwencji, wpływać niekorzystnie na jego pracę.

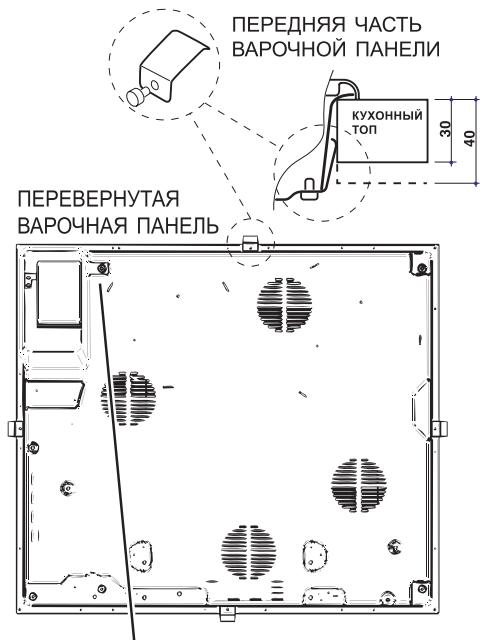

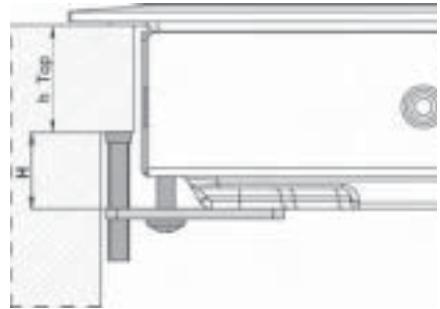

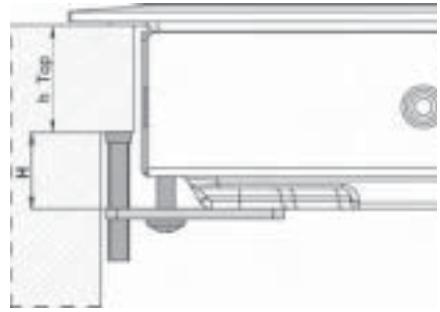

Długość śruby regulacyjnej uchwytów mocujących należy ustawić przy ich zamontowaniu, na podstawie grubości blatu:

• grubość 30 mm: śruba 17,5 mm;
• grubość 40 mm: śruba 7,5 mm.

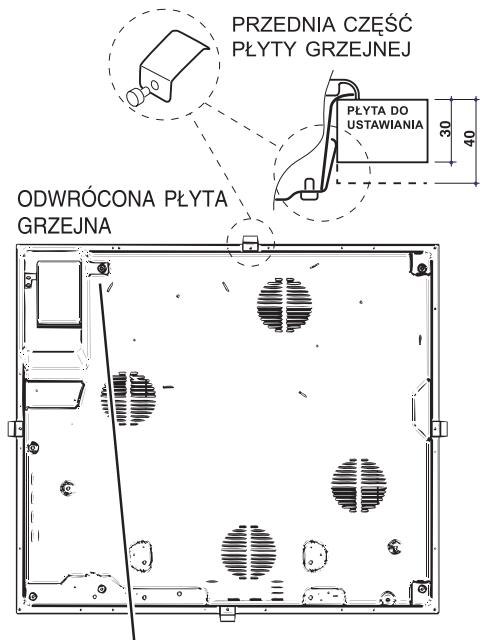

W celu zamocowania urządzenia należy wykonać następujące czynności:

1. Przy pomocy krótkich śrub bez łba przykręcić 4 sprężyny centrujące do otworów umieszczonych w środkowej części każdego boku płyty;
2. umieścić płytę grzejną w meblu, wyśrodkować ją i wywrzeć odpowiedni nacisk na cały jej obwód, tak aby płyta dobrze przylegała do blatu.
3. w przypadku płyty z profilami bocznymi: po zainstalowaniu płyty grzejnej w meblu umieść 4 uchwyty mocujące (każdy ze sworzniem) na dolnym obwodzie płyty grzejnej i przykręcić je długimi śrubami z łbem w taki sposób, aby szkło przylegało do blatu.

!Śruby sprężyn centrujących muszą pozostać dostępne. ! Zgodnie z normami bezpieczeństwa, po zabudowaniu urządzenia nie powinien być możliwy kontakt z jego elementami elektrycznymi. ! Wszystkie części, które stanowią zabezpieczenie, powinny być zamocowane w taki sposób, aby nie można było ich zdjąć bez użycia narzędzia.

Podłączenia do sieci elektrycznej

! Podłączenia do sieci elektrycznej płyty grzejnej oraz ewentualnego pieca do zabudowy powinno być wykonane oddzielnie, zarówno ze względów bezpieczeństwa elektrycznego, jak i dla ułatwienia czynności związanych z wyjmowaniem pieca.

Skrzynka zaciskowa

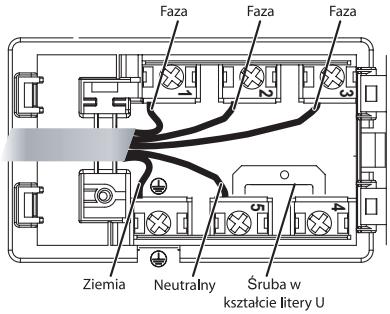

W dolnej części urządzenia znajduje się puszka umożliwiająca podłączenia różnych typów zasilania elektrycznego (rysunek jest przykładowy i może przedstawiać inny model niż zakupiony).

Podłączenia

Płyta jest wyposażona w kabel zasilający przygotowany do podłączenia jednofazowego.

Należy połączyć przewody zgodnie z tabelą i rysunkami umieszczonymi poniżej:

Inne typy podłączeń

Jeśli instalacja elektryczna posiada jedną z następujących cech:

Typowe napięcie i częstotliwość sieci

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Oddzielić kable i połączyć przewody zgodnie z tabelą i rysunkami umieszczonymi poniżej:

Typowe napiecie i częstotliwość sieci	Kabel elektryczny	Polączenia przywodów
400V - 2+N ~ 50/60 Hz 230-240V 3 ~ 220-240V 3 ~ 50/60 Hz	N L1: czarny L2: brażowy	½:źły/zielony; N: 2 przewody niebieskie razem L1: czarny L2: brażowy
400V - 2+2N ~ 50/60 Hz	N L1: czarny L2: brażowy	½:źły/zielony; N1: niebieski N2: niebieski L1: czarny L2: brażowy

Typowe napiecie i czestotliwość sieci	Kabel elektryczny	Polączenia przywodów
230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz		:źolty/zielony;N:2 przywody niedieskie razemL:brazyow razem z czamym

Jeśli instalacja elektryczna posiada jedną z następujących cech:

Typowe napięcie i częstotliwość sieci

• 400V3-N\~50/60Hz

należy wykonać następujące czynności:

Ewentualny kabel znajdujący się w wyposażeniu urządzenia nie nadaje się do tego typu instalacji.

1. Należy zastosować kabel zasilający typu H05RR-F lub o wyższych właściwościach, posiadający odpowiednie wymiary (przekrój kabla: 2,5 mm²).
2. Przy pomocy śrubokręta podważyć zatrzaski pokrywy skrzynki zaciskowej i otworzyć ją (patrz rysunek Skrzynka zaciskowa).
3. Odkręcić śruby zacisku kabla oraz śruby zacisków odpowiadających danemu typowi połączenia i

zainstalować śruby w kształcie U zgodnie z tabelą i z rysunkami znajdującymi się poniżej: 4. Ułożyć przewody zgodnie z tabelą i z rysunkami znajdującymi się poniżej i wykonać połączenie całkowicie dokręcając wszystkie śruby zacisków.

Typowe napiecie i czestotliwość sieci	Połowczenia elektryczne	Skrzynka zaciskowa
400V 3-N ~ 50/60 Hz	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99	Trójfazowa 400

1. Zamocować kabel zasilający w odpowiednim zacisku i zamknąć pokrywę.

Trójfazowa 400

Podłączenia kabla zasilającego do sieci

W przypadku bezpośredniego podłączenia do sieci pomiędzy urządzeniem a siecią należy zainstalować wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm.

Instalator odpowiada za prawidłowe wykonanie podłączenia elektrycznego i za zachowanie norm bezpieczeństwa.

Przed podłączeniem urządzenia należy upewnić się, czy:

• gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami;
• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy urządzenia wskazane na tabliczce znamionowej płyty;
• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;
• gniazdko jest kompatybilne z wtyczką urządzenia. Jeśli gniazdko nie jest kompatybilne, należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęźników.

! Po zainstalowaniu urządzenia kabel elektryczny i gniazdko prądu powinny być łatwo dostępne. ! Kabel nie powinien być pogięty ani przygnieciony. ! Kabel elektryczny musi być okresowo sprawdzany i wymieniany wyłącznie przez autoryzowany personel techniczny.

! W przypadku nieprzestrzegania tych zasad, producent nie ponosi żadnej odpowiedzialności.

! Nie usuwać ani nie zamieniać przewodu zasilającego z jakiegokolwiek powodu. Usunięcie lub wymiana będzie powodem utraty gwarancji i znaku CE. INDESIT zwolniony jest z jakiejkolwiek odpowiedzialności za wypadki lub szkody wynikające z usunięcia lub wymiany oryginalnego przewodu zasilającego.

Dozwolona jest tylko wymiana przewodu na oryginalny, a wymiany ma dokonać upoważniony personel z INDESIT.

Rozszerzalne pola grzejne

Niektóre modele posiadają rozszerzalne pola grzejne. Mogą one mieć różny kształt i różną rozszerzalność (płyta podwójna lub potrójna). Przedstawione są tu ich komendy sterowania, dostępne tylko w modelach wyposażonych w te opcje.

• Przycisk WŁĄCZENIA PODWÓJNEJ PŁYTY do aktywacji podwójnej płyty (patrz Uruchomienie i użytkowanie).
• Kontrolka WŁĄCZENIA PODWÓJNEJ PŁYTY: sygnalizuje włączenie podwójnej płyty.
• Przycisk WŁĄCZENIA POTRÓJNEJ PŁYTY do aktywacji potrójnej płyty (patrz Uruchomienie i użytkowanie).
• Kontrolka WŁĄCZENIA POTRÓJNEJ PŁYTY: sygnalizuje włączenie potrójnej płyty.

! Klej stosowany do uszczelek pozostawia na szkle tłuste plamy. Przed przystąpieniem do eksploatacji urządzenia zaleca się usunąć te plamy przy pomocy odpowiedniego produktu nieposiadającego właściwości ściernych. Podczas pierwszych godzin działania urządzenia może być wyczuwalny zapach gumy, który jednak szybko zanika.

! Kiedy płyta grzejna zostanie podłączona do zasilania elektrycznego, po kilku sekundach usłyszysz krótki sygnał dźwiękowy. Dopiero po tym sygnale można włączyć płytę grzejną.

! Dłuższe naciśnięcie przycisków - i + umożliwia szybki wybór poziomów mocy i minut regulatora czasowego.

Włączanie płyty grzejnej

Płytę grzejną włączysz trzymając wciśnięty przycisk ① przez około sekundę.

Włączanie pól grzejnych

Każde pole grzejne jest aktywowane za pomocą przycisku wyboru oraz regulatora mocy składającego się z podwójnego przycisku - i +. Aby włączyć pole grzejne, należy nacisnąć jego przycisk sterowania i ustawić żądaną moc za pomocą przycisków - i +.

Wyłączanie pól grzejnych

Aby wyłączyć pole grzejne, należy je wybrać za pomocą jego przycisku wyboru i:

• Nacisnąć przycisk: moc pola grzejnego stopniowo spada, aż do jego wyłączenia.

Funkcja power

Aby przyspieszyć czas nagrzewania pól grzejnych, można włączyć funkcję power. Włączyć żądane pole

grzejne i ustawić moc zgodnie z opisem zawartym w poprzednim rozdziale. Nacisnąć i przytrzymać wciśnięty przez co najmniej 2 sekundy przycisk wyboru pola grzejnego. Na wyświetlaczu, na wskaźniku mocy, przez cały czas konieczny dla osiągnięcia żądanego poziomu mocy wyświetla się naprzemiennie litera „P” oraz wcześniej ustawiony poziom mocy. Po osiągnięciu żądanego poziomu mocy

na wyświetlaczu będzie wskazany ustawiony poziom mocy. Aby wyłączyć tę funkcję, należy nacisnąć i przytrzymać wciśnięty przez co najmniej 2 sekundy przycisk wyboru pola grzejnego, dla którego funkcja jest włączona, lub wybrać inny poziom mocy za pomocą przycisków - i +.

Elementy grzejne

Na płycie grzejnej, w zależności od modelu, mogą być zainstalowane dwa typy elementów grzejnych: halogenowe i promiennikowe.

Elementy halogenowe przekazują ciepło poprzez promieniowanie zawartej w nich żarówki halogenowej. Charakteryzują się właściwościami, które przypominają typowe właściwości gazu: szybką reakcją na sterowanie i wyświetlaniem mocy chwilowej.

Elementy promiennikowe są zbudowane z dużej liczby zwojów, które zapewniają równomierne rozłożenie ciepła na dno naczynia, dzięki czemu uzyskuje się doskonałe wyniki gotowania na wolnym ogniu: jest to idealne rozwiązanie w przypadku takich potraw jak na przykład duszone mięsa, sosy lub dania do podgrzania.

Blokada sterowania

Kiedy płyta grzejna jest w trakcie pracy, można zablokować jej sterowanie, aby uniknąć niebezpieczeństwa przypadkowej zmiany ustawień (dzieci, czynności konserwacyjne, itp.). Po naciśnięciu przycisku sterowanie zostaje zablokowane i włącza się kontrolka umieszczona nad tym przyciskiem. Aby przywrócić możliwość dokonywania regulacji (np. przerwać gotowanie), należy odblokować sterowanie: nacisnąć na chwilę przycisk, kontrolka wyłączy się, a sterowanie zostanie odblokowane.

Wyłącznie płyty grzejnej

Po naciśnięciu przycisku ① urządzenie wyłącza się. Jeśli sterowanie zostało zablokowane, pozostanie ono zablokowane również po ponownym włączeniu płyty grzejnej. Aby móc ponownie włączyć płytę, należy najpierw odblokować jej sterowanie.

Praktyczne porady dotyczące użytkowania urządzenia

Aby uzyskać jak najlepsze wyniki użytkowania płyty grzejnej:

• Stosować garnki z płaskim dnem i znaczną grubością, aby mieć pewność, że dokładnie przylegają do pola grzejnego.

• Stosować garnki o średnicy wystarczającej do całkowitego przykrycia pola grzejnego, tak aby zapewnić wykorzystanie całego ciepła;

• Upewnić się, że dno garnka jest zawsze dokładnie osuszone i czyste, aby zagwarantować dokładne przyleganie i długotrwałość użytkowania zarówno pól grzejnych, jak i garnków. Unikać stosowania tych samych garnków co używane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może odkształcić dno garnka, przez co nie będzie ono dokładnie przylegać;

Urządzenia zabezpieczające

Rozpoznawanie naczyń

Każde pole grzejne posiada system rozpoznawania naczyń. Pole grzejne wydziela ciepło wyłącznie, jeśli znajduje się na nim garnek o dostosowanej do niego wielkości. Pulsująca kontrolka może wskazywać na:

- nieodpowiedni garnek - garnek o zbyt małej średnicy - uniesienie garnka

Wskaźniki ciepła szczątkowego

Każde pole grzejne posiada wskaźnik ciepła szczątkowego. Wskaźnik ten sygnalizuje, które pola grzejne mają jeszcze wysoką temperaturę. Jeśli

na wyświetlaczu mocy jest wyświetlony symbol H, pole grzejne jest jeszcze ciepłe. Można na przykład pozostawić na nim danie, aby nie wystygło, albo roztopić masło lub czekoladę. Kiedy temperatura pola grzejnego spadnie, na wyświetlaczu mocy pojawi się

symbol H. Wyświetlacz wyłączy się, kiedy pole grzejne będzie dostatecznie zimne.

Przegrzanie

W przypadku przegrzania elementów elektronicznych płyta grzejna wyłącza się automatycznie, a na

wyświetlaczu pojawia się symbol F, po którym następuje pulsująca cyfra. Komunikat ten znika i płyta grzejna może być znowu użytkowana zaraz jak tylko temperatura spadnie do akceptowalnego poziomu.

Wyłącznik bezpieczeństwa

Urządzenie jest wyposażone w wyłącznik bezpieczeństwa, który automatycznie wyłącza pola grzejne, kiedy zostanie osiągnięty graniczny czas ich użytkowania na danym poziomie mocy. W przypadku zadziałania wyłącznika bezpieczeństwa wyświetlacz wskazuje „0”.

Przykład: prawe tylne pole grzejne jest ustawione na 5, natomiast lewe przednie pole grzejne na 2. Prawe tylne pole wyłączy się po 5 godzinach działania, lewe przednie po 8 godzinach.

Poziom mocy	Graniczny.czas działania w godzinach
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sygnał dźwiękowy

Niektóre anomalie, takie jak:

• umieszczenie przedmiotu (garnka, sztućca itp.) na ponad 10 sekund w strefie panelu sterowania,
• zalanie strefy panelu sterowania,
• długi nacisk na jakiś przycisk, mogą spowodować włączenie się sygnału dźwiękowego. Aby przerwać sygnał dźwiękowy, należy usunąć przyczyny nieprawidłowości działania. Jeśli przyczyna anomalii nie zostanie usunięta, sygnał dźwiękowy pozostanie włączony, a płyta wyłączy się.

Praktyczne porady dotyczące gotowania

Gotowanie na duzym ogniu	9	Gotowanie pod cijsnieniem Garnek cijsnieniowy Gralowanie	Smażenie Gotowanie
Gotowanie na duzym ogniu	10	Naleśniki	Gotowanie na duzym ogniu i przyśmażanie (Pieczenia, Befsztyki, Zrazy, Filety rybne, Smaźone jajka)
Gotowanie na sędrim ogniu	11	Szybkie zagȩszczenie (Plynne sosy) Wóda gorówna (Makarony, Ryz, Warzywa) Mleko	Szymbkie zagȩszczenie (Plynne sosy) Wóda gorówna (Makarony, Ryz, Warzywa) Mleko
	12	Wolne zagȩszczanie (Sosy gęste)	Szymbkie zagȩszczenie (Plynne sosy) Wóda gorówna (Makarony, Ryz, Warzywa) Mleko
	13	Gotowanie na wodzie	Gotowanie pod cijsnieniem po gwizdku
Gotowanie na wolnym ogniu	14	Gotowanie na wolnym ogniu (mięso duszone)	Potraw Podgrzewanie potraw
Gotowanie na bardzo wolnym ogniu	15	Czekolada Rozpuszczona	Utrzymywanie potraw w temperaturze

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi:

• 2006/95/EWG z 12/12/06 (Niskie napięcie) wraz z późniejszymi zmianami
• 2004/108/EWG z 15/12/04 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami
• 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami.
• 1275/2008 stand-by/off mode.

Ogólne zasady bezpieczeństwa

! Sprawdzać, czy wlot powietrza przez kratkę wentylatora nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych.

• Niniejsze urządzenie przeznaczone jest do użytku domowego.
• Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.
• Nie dotykać urządzenia stojąc przy nim boso lub mając mokre albo wilgotne ręce bądź stopy.
• Urządzenie powinno być używane przez osoby dorosłe jedynie w celach kulinarnych, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne sposoby użycia urządzenia (np. do ogrzewania pomieszczeń) uważa się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozsądnej eksploatacji urządzenia.
• Płyta szklano-ceramiczna jest odporna na uderzenia, może jednak ulec uszkodzeniu (lub ewentualnie pęknięciu), jeśli zostanie uderzona ostrym przedmiotem, np. jakimś narzędziem. W takim przypadku należy natychmiast odłączyć urządzenie od zasilania elektrycznego i wezwać Serwis Techniczny.
• Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej.
• Nie należy zapominać, że temperatura pól grzejnych pozostaje wysoka przez co najmniej trzydzieści minut po ich wyłączeniu. Ciepło szczątkowe jest również sygnalizowane przez odpowiedni wskaźnik (patrz Uruchomienie i użytkowanie).
• Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty

z dużą zawartością cukru. Szczególnie uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenia płyty.

• Należy zawsze upewniać się, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potrącenia.
• Nie wyrywać wtyczki z gniazdka ciągnąc za kabel - należy trzymać za wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie zostały zapoznane z wstępnymi instrukcjami dotyczącymi użytkowania urządzenia.
• Jeśli są, nie patrzeć długo na gorące pole halogenowe.
• Nie dopuścić, aby dzieci bawiły się urządzeniem. Zabronić dzieciom bawienia się urządzeniem.
• Na płycie nie należy kłaść metalowych przedmiotów (noży, widelców, pokrywek itp.), ponieważ mogą się nagrzewać.
• Urządzenie nie jest przeznaczone do użytku z zewnętrznym wyłącznikiem czasowym lub osobnym systemem sterowania zdalnego.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów; dzięki temu opakowania będą mogły zostać poddane recyklingowi.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (RAEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów.

W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych władz miejskich lub do sprzedawców skupujących ten sprzęt.

Konserwacja i utrzymanie

PL

Odłączenie prądu elektrycznego

Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

! Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierającą: mogą one w sposób nieodwracalny zarysować powierzchnię.

! Do czyszczenia urządzenia nigdy nie używać oczyszczaczy parowych lub wysokociśnieniowych.

• W ramach zwykłej konserwacji wystarczy przemywać płytę wilgotną gąbką i osuszać ją papierowym ręcznikiem kuchennym.
• Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć.
• W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką. Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie ostygnie, tak aby resztki żywności nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej - specjalną do szklano-ceramicznych płyt grzejnych - nasączoną wodą i mydłem.
• Jeśli na płycie grzejnej stopi się przypadkowo przedmiot lub materiały, takie jak plastik albo cukier, należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła.
• Po oczyszczeniu płyta powinna zostać pokryta odpowiednim

produktem do konserwacji i ochrony: jego niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne.

• Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Rama ze stali nierdzewnej (tylko w modelach z ramką) Na stali nierdzewnej mogą powstać plamy w przypadku pozostawienia na jej powierzchni przez dłuższy czas bardzo twardej wody lub w przypadku stosowania środków czystości zawierających fosfor.

Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy ją jak najszybciej dokładnie wytrzeć.

! Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty

W razie konieczności zdemontowania płyty grzejnej:

1. odkręcić śruby, przy pomocy których sprężyny centrujące są przymocowane do boków płyty;
2. poluzować śruby uchwytów mocujących w rogach;
3. wyjąć płytę grzejną z mebla.

! Odradza się ingerencje w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.

Opis techniczny modeli

W tych tabelach podane są, kolejno dla każdego modelu, wartość pochłanianej energii, typ elementu grzejnego oraz średnica każdego pola grzejnego.

Plyty grzejne	VRA 640 X S VRA 640 C S		VRA 641 D B S VRA 641 D X S
Pola grzejne	Moc (w W)	Örednica (w mm)	Moc (w W)	Örednica (w mm)
Tylne lewe	HD 2300	210	HT 2200/1000	230/180/120
Tylne prawe	H 1400	160	H 1400	145
Przednie lewe	H 1200	145	H 1200	145
Przednie prawe	HD 1800	180	H 1800	180
Moc calkowita	6700		6600

Legenda:

H = hilight pojedyncze

HD = hilight podwójne

HT = hilight potrójne

AD = halogenowe podwójne

Dla obecnego i prawidłowego funkcjonowania wbudowanego gniazdka kuchennego moduł powinien mieć odpowiednie charakterystyki:

• Powierzchnia kuchennego stołu powinna być z materiału, odpornego na temperaturę około 100°C. Jeśli płyta grzewcza jest instalowana nad szafką piekarnika, powinna być wyposażona w system chłodzenia z wymuszoną wentylacją. Nie zaleca się instalowania płyty grzewczej nad zmywarkami: w razie potrzeby zamontuj między płytą grzewczą a zmywarką przegrodę izolacyjną; w zależności od modelu płyty grzewczej, który instalujesz (patrz schemat), wymiary wnęki w module kuchennym powinny być następujące:

Wentylacja

Dla zapewnienia prawidłowej wentylacji i w celu uniknięcia

przegrzania sąsiednich powierzchni, płyta grzewcza powinna być zainstalowana:

• W minimalnej odległości 40 mm od tylnej ściany;

Między dnem płyty grzewczej a znajdującym się poniżej elementem kuchennym powinna być zachowana odległość nie mniejsza niż 20 mm. Elementy kuchenne umieszczone obok płyty grzewczej, których wysokość przekracza poziom płyty, powinny znajdować się w odległości nie mniejszej niż 600 mm od krawędzi płyty.

Mocowanie

Urządzenie powinno być zainstalowane na idealnie równej powierzchni.

Możliwe deformacje spowodowane nieprawidłowym mocowaniem mogą prowadzić do zmian charakterystyk i właściwości eksploatacyjnych płyty grzewczej.

Długość śruby mocującej reguluje się podczas montażu w zależności od grubości blatu kuchennego:

Grubość 30 mm: długość śruby 17,5 mm; grubość 40 mm: długość śruby 7,5 mm;

Kolejność mocowania urządzenia:

1. Za pomocą krótkich tępych wkrętów przykręć 4 środkowe sprężyny w otworach umieszczonych po bokach płyty grzewczej; 2. Wsuń płytę grzewczą do wnęki w module kuchennym, wypoziomuj i delikatnie dociśnij w środku wzdłuż idealnego przylegania płyty do powierzchni blatu. 3. Dla płyt z falistymi krawędziami: wsuń płytę do wnęki modułu kuchennego, włóż 4 haki mocujące (każdy z własnym śrubą) wzdłuż dolnego obwodu płyty, dokręcając je długimi ostrymi śrubami aż do momentu, gdy szkło będzie ściśle przylegać do blatu.

!WAŻNE, aby sprężyny środkowe pozostały dostępne. !Zgodnie z zasadami bezpieczeństwa po instalacji urządzenia w module kuchennym należy wykluczyć możliwość kontaktu z częściami elektrycznymi. !Wszystkie elementy ochronne powinny być zamocowane w taki sposób, aby można je było zdjąć tylko przy użyciu specjalnego narzędzia.

Podłączenie elektryczne

Podłączenie elektryczne wersji panelowej oraz możliwego do wbudowania szafy sterowniczej powinno być wykonane oddzielnie ze względów bezpieczeństwa, a także dla łatwego zdjęcia szafy sterowniczej.

Listwa zaciskowa

W dolnej części urządzenie jest wyposażone w listwę zaciskową do podłączenia różnych rodzajów zasilania elektrycznego (rysunek jest przykładowy i może nie

odpowiadać Państwa urządzeniu).

Panel przedni

Podłączenie jednofazowe

Panel jest wyposażony w przewód przyłączeniowy przeznaczony do zasilania jednofazowego. Podłącz przewody zgodnie z tabelą

przedstawioną poniżej na schematach:
