Marka	INDESIT
Model	IVIA 640 C
Typ produktu	Płyta indukcyjna
Liczba pól grzewczych	4
Maksymalna moc całkowita	7200 W
Moc pól grzewczych (tylne lewe / tylne prawe / przednie lewe / przednie prawe)	1400 W / 2200 W (booster 3000 W) / 2200 W / 1400 W (ograniczone do 600 W gdy booster tylnego prawego aktywny)
Funkcja Booster	Tak, na polach tylnych prawych i przednich prawych (maks. 3000 W przez 4 min)
Minutnik	Tak, programowalny od 1 do 99 minut
Blokada sterowania	Tak, z kontrolką
Wykrywanie naczynia	Tak, na każdym polu
Automatyczne wyłączenie bezpieczeństwa	Tak, po limitowanym czasie zależnym od poziomu mocy
Wskaźnik ciepła resztkowego	Tak, kontrolka na każdym polu
Typ sterowania	Dotykowe (przyciski + i -, wybór pola)
Tryb demonstracyjny	Tak (Demo)
Napięcie zasilania	220-240 V ~ 50 Hz (jednofazowe), inne konfiguracje możliwe
Przewód zasilania w zestawie	Tak, do podłączenia jednofazowego
Powierzchnia grzewcza	Szklano-ceramiczna
Czyszczenie	Wilgotna gąbka, skrobak do uporczywych zabrudzeń, nie używać myjki parowej
Informacje ogólne	Do montażu podblatowego, wymaga wentylacji. Nie używać naczyń nieferromagnetycznych. Instrukcja dostępna w kilku językach.

Często zadawane pytania - IVIA 640 C INDESIT

Jak włączyć płytę grzewczą?

Naciśnij przycisk ON/OFF przez około sekundę. Sygnał dźwiękowy potwierdza włączenie.

Jak używać funkcji Booster?

Wybierz żądane pole za pomocą przycisku wyboru, a następnie naciśnij przycisk BOOSTER. Zapali się odpowiednia kontrolka. Booster zwiększa moc na maksymalnie 4 minuty.

Co zrobić, gdy płyta nie grzeje?

Sprawdź, czy naczynie jest kompatybilne z indukcją (przetestuj magnesem). Upewnij się, że pole jest wybrane i poziom mocy ustawiony. Kontrolka wykrywania garnka powinna świecić światłem ciągłym, nie migać.

Jak zablokować sterowanie?

Naciśnij przycisk BLOKADA STEROWANIA. Zapali się kontrolka nad nim. Aby odblokować, naciśnij ponownie przez kilka chwil.

Jak zaprogramować czas gotowania?

Wybierz pole, ustaw moc, a następnie naciśnij przycisk PROGRAMATOR. Użyj przycisków + i -, aby wybrać czas (1 do 99 min) i zatwierdź tym samym przyciskiem. Rozpoczyna się odliczanie.

Co zrobić w przypadku zalania strefy sterowania?

Natychmiast wyczyść strefę wilgotną szmatką. Jeśli słychać sygnał dźwiękowy, usuń przyczynę. Jeśli płyta się wyłączy, poczekaj, aż ostygnie, zanim ją ponownie włączysz.

Jak czyścić płytę szklano-ceramiczną?

Używaj wilgotnej gąbki i specjalnego środka do czyszczenia płyt szklano-ceramicznych. W przypadku uporczywych zabrudzeń użyj odpowiedniego skrobaka. Nigdy nie używaj myjki parowej ani środków ściernych.

Płyta wydaje dźwięki, czy to normalne?

Tak, dźwięki buczenia, gwizdu lub trzaskania są normalne dla indukcji. Są spowodowane polem elektromagnetycznym i wibracjami garnków.

Jaka jest maksymalna moc pól grzewczych?

Pole tylne lewe 1400 W, tylne prawe 2200 W (booster 3000 W), przednie lewe 2200 W, przednie prawe 1400 W (ograniczone do 600 W, gdy aktywny booster tylnego prawego). Moc całkowita 7200 W.

Jak aktywować tryb demonstracyjny?

Płyta pod napięciem i wszystkie pola wyłączone. Naciśnij jednocześnie przyciski + i - przez 6 sekund, a następnie puść i naciśnij przycisk PROGRAMATOR. Wyświetlacz pokazuje 'DE' i 'MO'. Aby wyjść, powtórz procedurę.

INSTRUKCJA OBSŁUGI IVIA 640 C INDESIT

Instrukcja obsługi,1

UWAGA,2

Opis urządzenia - Panel sterowania,7

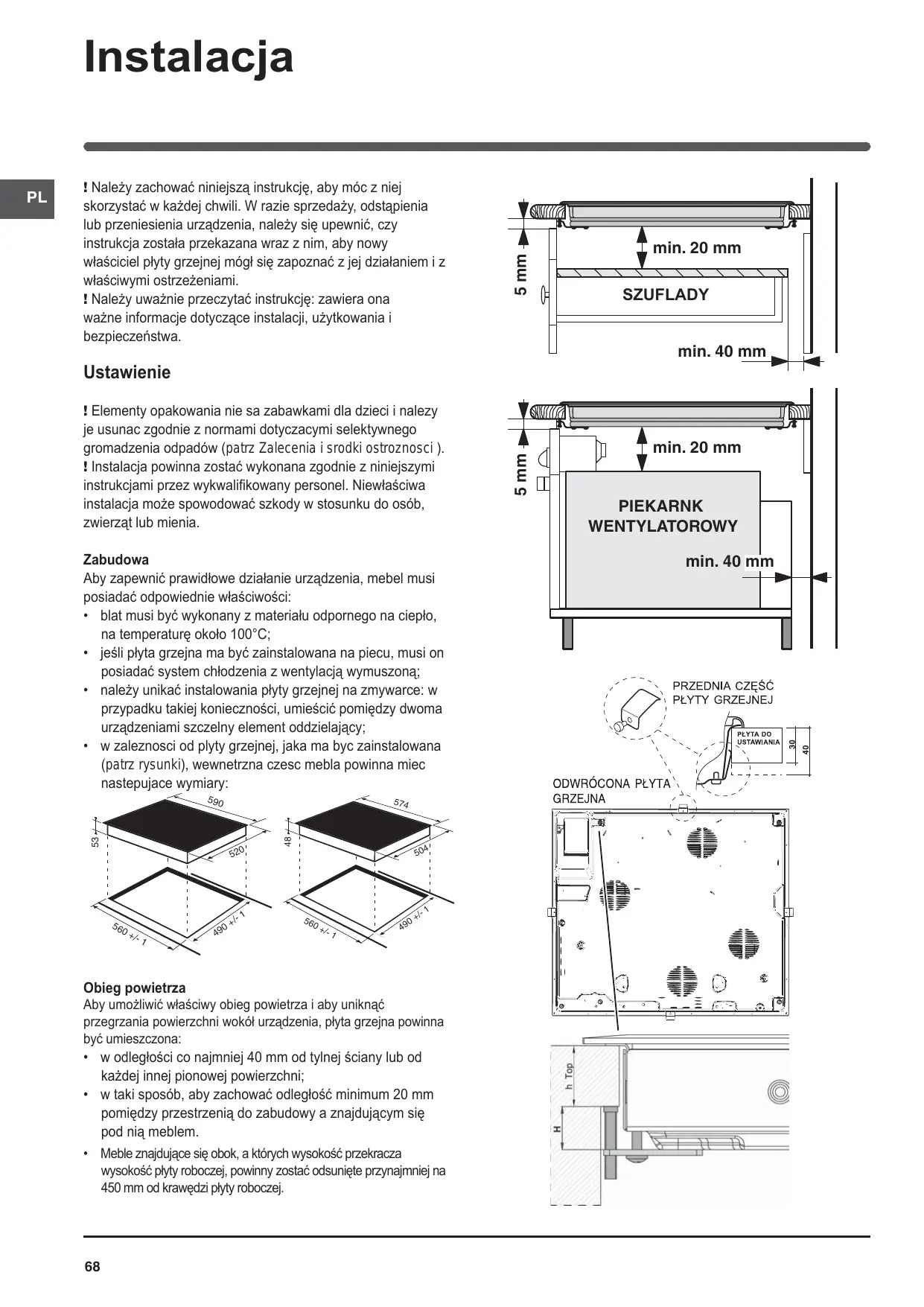

Instalacja,68

Uruchomienie i użytkowanie,70

Zalecenia i środki ostrożności,74

Konserwacja i utrzymanie,75

Opis Techniczny,75

RS

Pycckn

PyKOBoIcTBo IOn 3KcNJaTaUIn

BAPOHARIaHEJIb

CopepkanHe

PykoBoDCTBO NO 3KcNJyatauIN,1

BHIMAHINE,2

OncaHne n3dJIeNIA-PaHEnb ynpabIeNIA,

MOHTAŻ, 76

Bapouhna panaJIb, 78

Ppeoctopoxkno pekomnauu, 82

Techniczne obslugiwanie i uxo, 84

Techniczne obslugiwanie, 84

GB WARNING!

• UWAGA: To urządzenie oraz dostępne części silnie się rozgrzewają podczas użytkowania.
• Należy uważać, aby nie dotknąć elementów grzejnych.
• Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadzorem dorosłych.
• Z niniejszego urządzenia mogą korzystać osoby o ograniczonych zdolnościach zmysłowych bądź umysłowych, jak również osoby niedoświadczone lub nieznające urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją mogą być wykonywane przez dzieci, jeśli są one nadzorowane.
• UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar.
• Nie należy NIGDY próbować ugasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem.
• UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych.
• UWAGA: Jeżeli powierzchnia ze szkła ceramicznego jest pęknięta, należy wyłączyć urządzenie, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym.
• Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.
• Urządzenia nie należy czyścić przy użyciu zewnętrznego przy użyciu zewnętrznego przy użyciu zewnętrznego przy użyciu zewnętrznego przy użyciu zewnętrznego przy użyciu zewnętrznego przy użyciu zewnętrznego przy użyciu zewnętrznego przy użyciu zewnętrznego przy użyciu zewnętrznego przy użyciu zewnętrznego przy użyciu zewnętrznego
• Po użyciu, należy wyłączyć płytę grzejną przy użyciu jej sterownika, nie polegając na wykrywaczu obecności naczyń.
• Na płycie nie należy zostawiać metalowych przedmiotów (noży, łyżek, pokrywek itp.), ponieważ mogą się rozgrzać.

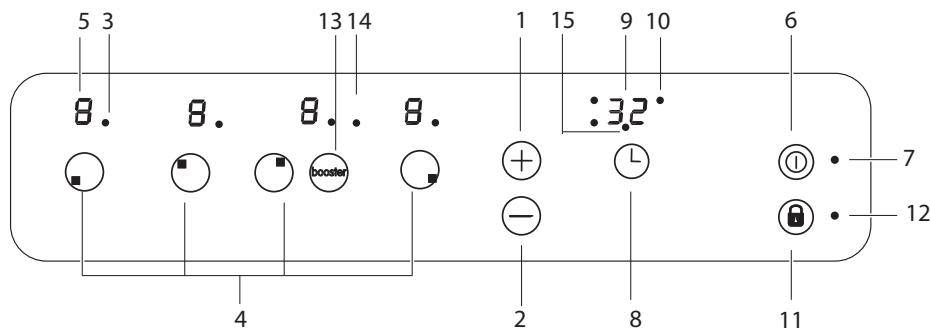

Opis urządzenia Panel sterowania

Opisany tu panel sterowania jest przystawiony jako przykład: Nie musi być dokładnie taki sam, jak panel zainstalowany w zakupionym urządzeniu.

1 Przycisk ZWIĘKSZENIA MOCY do włączania płyt i do regulacji mocy (patrz Uruchomienie i użytkowanie). 2 Przycisk ZMNIEJSZENIA MOCY do regulacji mocy i do wyłączania płyty (patrz Uruchomienie i użytkowanie). 3 Kontrolka WYBRANEGO POLA GRZEJNEGO wskazuje, że dane pole grzejne zostało wybrane, a więc możliwa jest jego regulacja. 4 Przycisk WYBORU POLA GRZEJNEGO do wybrania zadanego pola grzejnego. 5 Wskaźnik MOCY: wizualnie sygnalizuje osiągnięty poziom ciepła. 6 Przycisk ON/OFF do włączania i wyłączania urządzenia. 7 Kontrolka ON/OFF: sygnalizuje, czy urządzenie jest włączone, czy wyłączone. 8 Przycisk REGULATORA CZASOWEGO PROGRAMOWANIA do regulacji programowania czasu trwania gotowania (patrz Uruchomienie i użytkowanie). 9 Wyświetlacz REGULATORA CZASOWEGO PROGRAMOWANIA: wyświetla dane dotyczące programowania (patrz Uruchomienie i użytkowanie). 10 Kontrolki ZAPROGRAMOWANEGO POLA GRZEJNEGO*: wskazują pola grzejne przy rozpoczynaniu programowania (patrz Uruchomienie i użytkowanie). 11 Przycisk BLOKADY STEROWANIA do zapobiegania przypadkowym zmianom parametrów przy regulacji płyty grzejnej (patrz Uruchomienie i użytkowanie). 12 Kontrolka BLOKADY STEROWANIA: sygnalizuje zablokowanie sterowania (patrz Uruchomienie i użytkowanie). 13 Przycisk BOOSTER* służy do doładowania strefy gotowania (patrz Uruchomienie i użytkowanie). 14 Wskaźnik BOOSTER* wskazuje, że włączona jest funkcja doładowania booster. 15 Kontrolka MINUTNIKA* wskazuje, że minutnik jest włączony

! Ten produkt spełnia wymogi dyrektywy wspólnotowej dotyczącej ograniczenia zużycia energii w trybie czuwania.

Jeśli przez 2 minuty nie są wykonywane żadne operacje, po wyłączeniu wskaźnika ciepła resztkowego i wentylatora (jeśli obecne), urządzenie automatycznie przechodzi w tryb „off mode".

Urządzenie powraca do trybu aktywnego po naciśnięciu przycisku ON/OFF.

• Znajduje się tylko w niektórych modelach.

1 Przycisk ZWIĘKSZANIE MOCY służy do włączania strefy gotowania i regulacji mocy grzania (patrz Włączanie i eksploatacja). 2 Przycisk ZMNIEJSZANIE MOCY służy do regulacji mocy i wyłączania strefy gotowania (patrz Włączanie i eksploatacja). 3 Wskaźnik wybranej strefy gotowania pokazuje, że odpowiednia strefa gotowania została wybrana, a zatem możliwe jest dokonanie nastaw jej funkcji. 4 Przycisk WYBÓR STREFY GOTOWANIA służy do wyboru jednej strefy gotowania. 5 Wskaźnik mocy: pokazuje poziom nagrzewania. 6 Przycisk ON/OFF (WŁ./WYŁ.) służy do włączania i wyłączania urządzenia. 7 Wskaźnik ON/OFF (WŁ./WYŁ.): pokazuje stan urządzenia, włączone czy wyłączone. 8 Przycisk TIMER PROGRAMOWANIA* służy do nastaw czasu gotowania (patrz Włączanie i eksploatacja). 9 Wyświetlacz TIMERA PROGRAMOWANIA*: pokazuje różne nastawy programowania (patrz Włączanie i eksploatacja).

10 Wskaźniki zaprogramowanych stref gotowania*: pokazują strefy gotowania po uruchomieniu programowania (patrz Włączanie i eksploatacja). 11 Przycisk BLOKADA STEROWANIA służy do zabezpieczenia sterowania przed przypadkowymi zmianami (patrz Włączanie i eksploatacja). 12 Wskaźnik STEROWANIE ZABLOKOWANE pokazuje, że sterowanie jest zablokowane (patrz Włączanie i eksploatacja). 13 Przycisk BOOSTER* służy do włączenia dodatkowego zasilania indukcyjnego (patrz Włączanie i eksploatacja). 14 Wskaźnik BOOSTER* pokazuje, że funkcja boostera jest włączona. 15 Wskaźnik TIMER* pokazuje, że timer jest włączony.

! To urządzenie odpowiada wymaganiom Europejskiej Dyrektywy dotyczącej ograniczenia zużycia energii w trybie czuwania.

Jeśli w ciągu 2 minut nie zostanie wykonana żadna czynność, oprócz wyłączenia wskaźników resztkowego ciepła i wentylatora (jeśli są obecne), urządzenie automatycznie przechodzi w tryb „WYŁ.”.

Powrót urządzenia do trybu pracy odbywa się za pomocą przycisku WŁ./WYŁ.

*Dotyczy tylko niektórych modeli.

! Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w każdej chwili. W razie sprzedaży, odstąpienia lub przeniesienia urządzenia, należy się upewnić, czy instrukcja została przekazana wraz z nim, aby nowy właściciel płyty grzejnej mógł zapoznać się z jej działaniem i z właściwymi ostrzeżeniami. ! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

! Elementy opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami dotyczącymi selektywnego gromadzenia odpadów (patrz Zalecenia i środki ostrożności). ! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifikowany personel. Niewłaściwa instalacja może spowodować szkody w stosunku do osób, zwierząt lub mienia.

Zabudowa

Aby zapewnić prawidłowe działanie urządzenia, mebel musi posiadać odpowiednie właściwości:

• blat musi być wykonany z materiału odpornego na ciepło, na temperaturę około 100°C ;

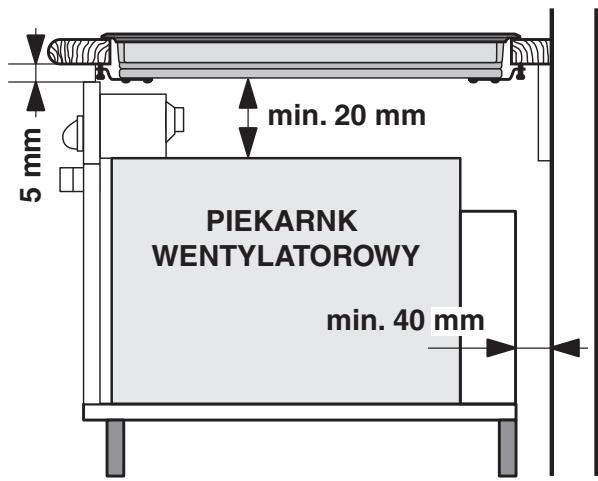

• Jeśli płyta grzejna ma być zainstalowana na piecu, musi on posiadać system chłodzenia z wentylacją wymuszoną;
• Należy unikać instalowania płyty grzejnej na zmywarce: w przypadku takiej konieczności, umieść między dwoma urządzeniami szczelny element oddzielający;

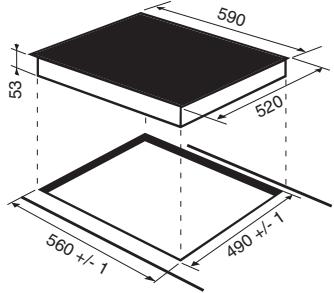

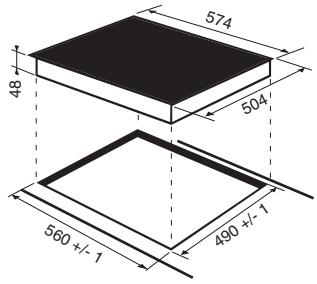

• W zależności od płyty grzejnej, jaka ma być zainstalowana (patrz rysunki), wewnętrzna część mebla powinna mieć następujące wymiary:

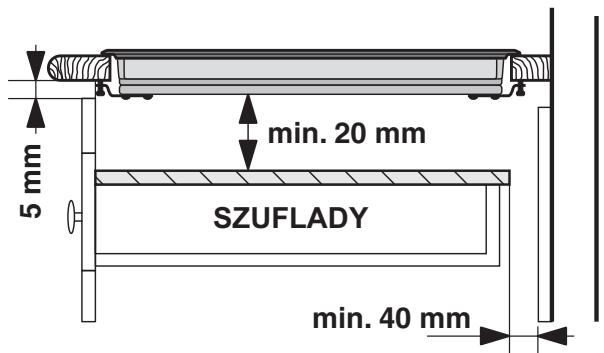

Obieg powietrza

Aby umożliwić właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół urządzenia, płyta grzejna powinna być umieszczona:

• w odległości co najmniej 40 mm od tylnej ściany lub od każdej wewnętrznej pionowej powierzchni;
• w taki sposób, aby zachować odległość minimum 20 mm pomiędzy przestrzenią do zabudowy a znajdującym się pod nią meblem.
• Meble znajdujące się obok, których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte przynajmniej na 450 mm od krawędzi płyty roboczej.

Mocowanie

Urządzenie powinno być zainstalowane na idealnie płaskim blacie.

Ewentualne odkształcenia, spowodowane nieprawidłowym zamocowaniem, mogą być przyczyną zmiany właściwości urządzenia i, w konsekwencji, wpływać niekorzystnie na ich pracę.

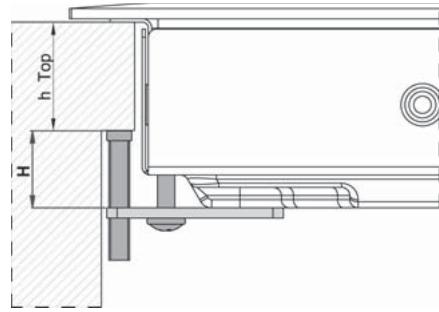

Długość śruby regulacyjnej uchwytów mocujących należy ustawić przy ich zamontowaniu, na podstawie grubości blatu:

• grubość 30 mm: śruba 23 mm;
• grubość 40 mm: śruba 13 mm.

W celu zamocowania urządzenia należy wykonać następujące czynności:

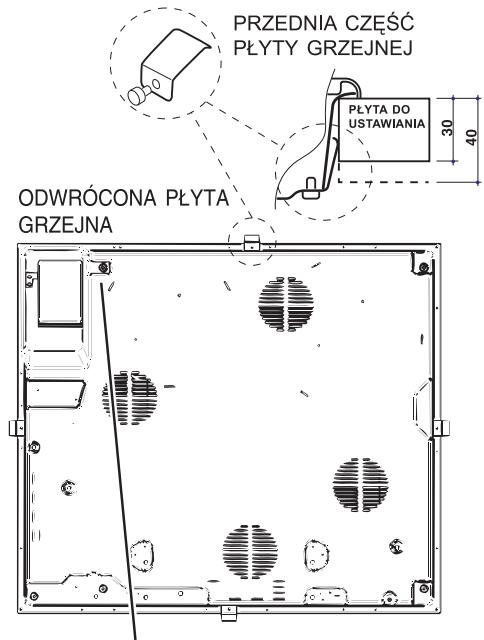

1. Przy pomocy krótkich śrub bez łbów przykręcić 4 sprężyny centrujące do otworów umieszczonych w środkowej części każdego boku płyty;
2. umieść płytę grzejną w meblu, wyśrodkuj ją i wywieraj odpowiedni nacisk na cały jej obwód, tak aby płyta dobrze przylegała do blatu.
3. w przypadku płyt z profilami bocznymi: po zainstalowaniu płyty grzejnej w meblu umieść 4 uchwyty mocujące (każdy ze sworzniem) na dolnym obwodzie płyty grzejnej i przykręć je długimi śrubami z łbem w taki sposób, aby szkło przylegało do blatu.

! Śruby sprężyn centrujących muszą pozostać dostępne. ! Zgodnie z normami bezpieczeństwa, po zabudowaniu urządzenia nie powinien być możliwy kontakt z jego elementami elektrycznymi. ! Wszystkie części, które stanowią zabezpieczenie, powinny być zamocowane w taki sposób, aby nie można było ich zdjąć bez użycia narzędzia.

Podłączenie do sieci elektrycznej

! Podłączenia do sieci elektrycznej płyty grzejnej oraz ewentualnego pieca do zabudowy powinno być wykonane oddzielnie, zarówno ze względów bezpieczeństwa elektrycznego, jak i dla ułatwienia czynności związanych z wyjmowaniem pieca.

Podłączenia jednofazowe

Płyta jest wyposażona w kabel zasilający przygotowany do podłączenia jednofazowego. Należy połączyć przewody zgodnie z tabelą i z rysunkami umieszczonymi poniżej:

Typowe napiecie i czestotliwość sieci	Kabel elektryczny	Połowcenie przywodów
220-240V 1+N ~ 50 Hz	N L	½:źolty/zielony; N: 2 przewody niembieskie razem L: brazowy razem z czarnym

Inne typy podłączeń

Jeśli instalacja elektryczna posiada jedną z następujących cech:

Typowe napięcie i częstotliwość sieci

• 400V - 2+N ~ 50 Hz 220-240V 3 ~ 50 Hz
• 400V3-N\~50Hz
• 400V - 2+2N ~ 50 Hz

Oddzielić kable i połączyć przewody zgodnie z tabelą i z rysunkami umieszczonymi poniżej:

Typowe napiecie i częstotliwość sieci	Kabel elektryczny	Polączenia przywodów
400V - 2+N ~ 50 Hz	N L1 L2	½: zÓty/zielony; N: 2 przewody niebieskie razem L1: czarny L2: brażowy
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz
400V - 2+2N ~ 50 Hz	N1 N2 L1 L2	½: zÓty/zielony; N1: niebieski N2: niebieski L1: czarny L2: brażowy

Podłączenie kabla zasilającego do sieci

W przypadku bezpośredniego podłączenia do sieci, między urządzeniem a siecią należy zainstalować wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm.

! Instalator odpowiada za prawidłowe wykonanie podłączenia elektrycznego i za zachowanie norm bezpieczeństwa. Przed podłączeniem urządzenia należy upewnić się, że:

gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami; - gniazdko jest w stanie wytrzymać maksymalne obciążenia mocy urządzenia wskazane na tabliczce znamionowej płyty; - napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej; - gniazdko jest kompatybilne z wtyczką urządzenia. Jeśli gniazdko nie jest kompatybilne, należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęźników.

! Po zainstalowaniu urządzenia kabel elektryczny i gniazdko prądu powinny być łatwo dostępne.

! Kabel nie powinien być pogięty ani przygnieciony. ! Kabel elektryczny musi być okresowo sprawdzany i wymieniany wyłącznie przez autoryzowany personel techniczny.

! W przypadku nieprzestrzegania tych zasad, producent nie ponosi żadnej odpowiedzialności.

! Nie usuwać ani nie zamieniać przewodu zasilającego z jakiegokolwiek powodu. Usunięcie lub wymiana będzie powodem utraty gwarancji i znaku CE. INDESIT zwolniony jest z jakiejkolwiek odpowiedzialności za wypadki lub szkody wynikające z usunięcia lub wymiany oryginalnego przewodu zasilającego.

Dozwolona jest tylko wymiana przewodu na oryginalny, a wymiany ma dokonać upoważniony personel z INDESIT.

! Klej stosowany do uszczelek pozostawia na szkle tłuste plamy. Przed przystąpieniem do eksploatacji urządzenia zaleca się usunąć te plamy przy pomocy odpowiedniego produktu nieposiadającego właściwości ściernych.

Podczas pierwszych godzin działania urządzenia może być wyczuwalny zapach gumy, który szybko zanika.

! Kiedy płyta grzejna zostanie podłączona do zasilania elektrycznego, po kilku sekundach włącza się krótki sygnał dźwiękowy. Dopiero po tym sygnale można włączyć płytę grzejną.

Hałasliwość podczas normalnej pracy płyty grzejnej:

• Szum: Spowodowany jest wibracją metalowych elementów, z jakich zbudowany jest induktor i garnek, wytwarza się pole magnetyczne niezbędne do rozgrzania garnka; wzrasta stopniowo i proporcjonalnie do wzrostu poziomu mocy induktora.
• Lekkie gwizdanie: Zdarza się, gdy na polu grzejnym stoi pusty garnek; gwizdanie zniknie, gdy do garnka zostanie dodana potrawa lub woda. Trzeszczenia: jest to hałas wytworzony wibracjami surowca dna garnka, przez które przechodzą prądy pasożytnicze w wyniku pola magnetycznego (indukcja); może być mniej lub bardziej natężony w zależności od tego, z jakiego surowca dno jest wykonane i zmniejsza się, gdy wymiary garnka są większe.
• Intensywne gwizdanie: może wystąpić, kiedy pracują jednocześnie dwa induktory na tym samym pionie przy maksymalnej mocy i/lub gdy na tym samym pionie włączona została funkcja booster, a drugi jest autoregulowany. Hałas zmniejsza się, jak tylko obniży się poziom mocy induktora autoregulującego się; zwykle zdarza się, kiedy dno garnka wykonane jest z różnych surowców.
• Hałasliwość wentylatora: Mając na celu prawidłowe działanie płyty i zabezpieczyć części elektroniczne przy ewentualnym rozgrzaniu, należy włączyć wentylator. Wentylator pracuje przy maksymalnej mocy, jeśli induktor ustawiony jest na maksymalnym poziomie mocy lub kiedy włączona jest funkcja booster; we wszystkich innych przypadkach pracuje przy mocy pośredniej, w zależności od odczytanej temperatury. Możliwe jest, że wentylator będzie nadal pracował nawet po włączeniu płyty, gdy odczytywał będzie wysoką temperaturę.

Przedstawione typy hałasu spowodowane są technologią indukcyjności i nie zawsze są oznaką wadliwej działalności.

! Dłuższe naciśnięcie przycisków - i + umożliwia szybki wybór poziomów mocy i minut regulatora czasowego.

• Znajduje się tylko w niektórych modelach.

Włączanie płyty grzejnej

Płytę grzejną włącza się, trzymając wciśnięty przycisk ① przez około sekundę.

Włączanie pól grzejnych

Każde pole grzejne jest aktywowane za pomocą przycisku wyboru regulatora mocy składającego się z podwójnego przycisku - i +.

• Aby włączyć pole grzejne, należy wybrać odpowiedni przycisk sterowania i ustawić żądaną moc za pomocą przycisków - i +.

Funkcja booster*

Aby przyspieszyć czas podgrzewania, w niektórych strefach gotowania należy włączyć funkcję booster, przyciskając przycisk (booster). Zaświeci się wskaźnik nad przyciskiem. Ta funkcja dopełnia moc z 3000W do 4000W, w zależności od wielkości strefy gotowania.

Booster wyłącza się automatycznie po 4 minutach. Dopóki booster jednej ze stref gotowania jest aktywny, wówczas właściwa strefa gotowania przednia lub tylna może mieć moc ograniczoną (np. jeśli booster płyty tylnej lewej jest aktywny, obniża się moc płyty przedniej lewej). Dodatkowe informacje znajdziecie w opisie technicznym modeli.

Wyłączanie pól grzejnych

Aby wyłączyć pole grzejne, należy je wybrać za pomocą przycisku wyboru i:

• Nacisnąć przycisk: moc pola grzejnego stopniowo spada, aż do jego wyłączenia.

Programowanie czasu trwania gotowania

! Można zaprogramować równocześnie wszystkie pola grzejne na czas od 1 do 99 minut.

1. Wybrać pole grzejne za pomocą właściwego przycisku wyboru.
2. Wyregulować poziom mocy pola grzejnego.
3. Nacisnąć przycisk programowania L. Wyregulować poziom mocy pola grzejnego.
4. Ustawić zadany czas gotowania za pomocą przycisków i

1. Potwierdzić naciskając przycisk L, lub w przeciwnym razie wybór zostanie dokonany automatycznie po upływie 10 sekund.

Odliczanie wsteczne regulatora czasowego rozpoczyna się natychmiast. Po zakończeniu zaprogramowanego czasu gotowania włącza się sygnał dźwiękowy (na 1 minutę), a pole grzejne wyłącza się.

Wyżej opisaną procedurę należy powtórzyć dla wszystkich pól grzejnych, które mają być zaprogramowane.

Wyświetlanie w przypadku zaprogramowania większej liczby pól

W przypadku zaprogramowania jednego pola lub ich większej liczby, na wyświetlaczu pokazany jest pozostały czas dla pola, którego zaprogramowany czas działania kończy się najwcześniej. Pozycja tego pola jest wskazana przez pulsowanie jego kontrolki. Kontrolki pozostałych zaprogramowanych pól świecą się.

Aby wyświetlić pozostały czas innych zaprogramowanych pól, należy kilkakrotnie nacisnąć przycisk L: zostaną wyświetlone kolejno w kierunku zgodnym z ruchem wskazówek zegara czasy minutnika i wszystkich zaprogramowanych pól, poczynając od przedniego lewego

Zmiana zaprogramowanych ustawień

1. Kilkakrotnie nacisnąć przycisk L, aż wyświetli się czas pola, który ma być zmieniony.

1. Korzystając z przycisków - i + ustawić nowy czas.
2. Potwierdzić naciskając przycisk \ L

Aby usunąć zaprogramowane ustawienia, należy wykonać wyżej opisane czynności. W punkcie 2 nacisnąć przycisk

: Czas stopniowo się zmniejsza aż do wyłączenia 0. Zaprogramowane ustawienia zostają wyzerowane i wyświetlacz wychodzi z trybu programowania.

Minutnik

Płyta grzejna musi być włączona.

Minutnik umożliwia ustawienie czasu do 99 minut.

1. Naciskać przycisk programowania L aż do zaświecenia się kontrolki minutnika
2. Ustawić zadany czas gotowania za pomocą przycisków i
3. Potwierdzić naciskając przycisk L

Odliczanie wsteczne regulatora czasowego rozpoczyna się natychmiast. Po upływie ustawionego czasu usłyszeć sygnał dźwiękowy (na 1 minutę).

Blokada sterowania

Kiedy płyta grzejna jest w trakcie pracy, można zablokować jej sterowanie, aby uniknąć niebezpieczeństwa przypadkowej zmiany ustawień (dzieci, czynności konserwacyjne, itp.). Po

Po naciśnięciu przycisku sterowania zostaje zablokowane i włącza się kontrolka umieszczona nad tym przyciskiem.

Aby przywrócić możliwość dokonywania regulacji (np. przerwać gotowanie), należy odblokować sterowanie:

nacisnąć na chwilę przycisk, kontrolka wyłączy się, a sterowanie zostanie odblokowane.

Wyłączanie płyty grzejnej

Po naciśnięciu przycisku ① wyłącza urządzenia, należy brać pod uwagę wykrywacz obecności naczyń.

Jeśli sterowanie zostało zablokowane, pozostanie ono zablokowane również po ponownym włączeniu płyty grzejnej. Aby móc ponownie włączyć płytę, należy najpierw odblokować jej sterowanie.

Tryb „demo"

Można ustawić tryb demonstracyjny, w którym panel sterowania działa w normalny sposób (w tym komendy związane z programowaniem), ale elementy grzejne nie włączają się. Aby aktywować tryb „demo”, płyta musi być włączona, a wszystkie pola grzejne muszą być wyłączone:

• Nacisnąć i przytrzymać równocześnie przez około 6

sekund przyciski + i -. Po upływie 6 sekund kontrolka ON/OFF i kontrolka BLOKADY STEROWANIA pulsują

przez jedną sekundę. Zwolnić przyciski + i - i nacisnąć przycisk L;

• na wyświetlaczu pojawi się napis DE i MO, a płyta wyłączy się;
• po kolejnym włączeniu płyta będzie działać w trybie „demo".

Aby wyjść z tego trybu, należy wykonać wyżej opisane czynności. Na wyświetlaczu pojawi się napis DE i MO, a płyta wyłączy się. Po kolejnym włączeniu płyta będzie działać normalnie.

Praktyczne porady dotyczące użytkowania urządzenia

Używane do gotowania naczynia powinny być wykonane z materiału nadającego się do stosowania na płytach indukcyjnych (z materiału ferromagnetycznego). Zaleca się używanie garnków z: żeliwa, stali emaliowanej lub specjalnej stali nierdzewnej dostosowanej do płyt indukcyjnych. Aby upewnić się, czy naczynie jest odpowiednie, wystarczy przeprowadzić próbę z magnesem.

Nie należy używać adapterów, dyfuzorów, metalowych przekładek do płyt indukcyjnych, ponieważ mogą zakłócać działanie płyt oraz negatywnie wpływać na wygląd urządzenia.

ODPOWIEDNI MATERIAŁ: Żeliwo, Stal emaliowana, Specjalna stal nierdzewna

NIEODPOWIEDNI MATERIAŁ: Miedź, Aluminium, Szkło, Terakota, Ceramika, Stal nierdzewna niemagnetyczna

Ponadto, aby uzyskać jak najlepsze wyniki użytkowania płyty grzejnej:

• Stosować garnki z płaskim dnem i znaczną grubością, aby mieć pewność, że dokładnie przylegają do pola grzejnego.

• Stosować garnki o średnicy wystarczającej do całkowitego przykrycia pola grzejnego, tak aby zapewnić wykorzystanie całego ciepła;

• Upewnić się, że dno garnka jest zawsze dokładnie osuszone i czyste, aby zagwarantować dokładne przyleganie i długotrwałość użytkowania zarówno pól grzejnych, jak i garnków.
• Unikać stosowania tych samych garnków co używane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może spowodować, że dno nie będzie dokładnie przylegać;

Urządzenia zabezpieczające

Rozpoznawanie naczyń

Każde pole grzejne posiada system rozpoznawania naczyń. Pole grzejne wydziela ciepło wyłącznie, jeśli znajduje się na nim garnek o dostosowanej do niego wielkości. Pulsująca kontrolka może wskazywać na:

• nieodpowiedni garnek lub garnek o zbyt małej średnicy
• uniesienie garnka

przegrzanie

W przypadku przegrzania elementów elektronicznych płyta grzejna wyłącza się automatycznie, a na wyświetlaczu

pojawia się symbol F, po którym następuje pulsująca cyfra. Komunikat ten znika i płyta grzejna może być znowu użytkowana zaraz jak tylko temperatura spadnie do akceptowalnego poziomu.

Wyłącznik bezpieczeństwa

Urządzenie jest wyposażone w wyłącznik bezpieczeństwa, który zostanie osiągnięty graniczny czas ich użytkowania na danym poziomie mocy. W przypadku zadziałania wyłącznika bezpieczeństwa wyświetlacz wskazuje „0".

Przykład: prawe tylne pole grzejne jest ustawione na 5, natomiast lewe przednie pole grzejne na 2. Prawe tylne pole wyłączy się po 5 godzinach działania, lewe przednie po 8 godzinach.

Poziom mocy	Graniczny czas działania w godzinach
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sygnał dźwiękowy

Niektóre anomalie, takie jak:

• umieszczenie przedmiotu (garnka, sztućca itp.) na ponad 10 sekund w strefie panelu sterowania,
• zalanie strefy panelu sterowania, długi nacisk na jakiś przycisk, mogą spowodować włączenie się sygnału dźwiękowego. Aby przywrócić sygnał dźwiękowy, należy usunąć przyczynę nieprawidłowości działania. Jeśli przyczyna anomalii nie zostanie usunięta, sygnał dźwiękowy pozostanie włączony, a płyta wyłączy się.

Praktyczne porady dotyczące gotowania

Gotowanie na duzymm ogniu	00	Gotawanie pod cijsnieniem Garnek cijsnieniowy Gralowanie	Smażenie Gotowanie
Gotowanie na duzymm ogniu	10	Naleśniki	Gotowanie na duzymm ogniu i przyśmażanie (Pieczenia, Befsztyki, Zrazy, Filey rybne, Smazone jajka)
Gotowanie na sędrim ogniu	7	Szybkie zagȩszczenie (Plynne sosy) Wóda gorąca (Makarony, Ryz, Warzywa) Mleko
	6	Wolne zagȩszczanie (Sosy gęste)
	5	Gotowanie na wodzie	Gotowanie pod cijsnieniem po gwizdku
Gotowanie na wolnym ogniu	4	Gotawanie na wolnym ogniu (mięso duszone)	Podgrzewanie potraw
Gotowanie na bardzo wolnym ogniu	3	Czekolada Rozpuszczona	Utrzymywanie potraw w temperaturze

Zalecenia i środki ostrożności

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

€ Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi:

-2006/95/EWG z 12/12/06 (Niskie napięcie) wraz z późniejszymi zmianami - 2004/108/EWG z 15/12/04 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami - 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami. - 1275/2008 stand-by/off mode.

Ogólne zasady bezpieczeństwa

! Sprawdzać, czy wlot powietrza przez kratkę wentylatora nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych. ! Odradza się instalację indukcyjnej płyty grzejnej na lodówce podblatowej (ciepło) lub na pralce (wibracja). Przestrzeń do wentylacji elementów elektronicznych byłaby niewystarczająca. - Niniejsze urządzenie przeznaczone jest do użytku domowego. - Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest BARDZO niebezpieczne. - Nie dotykać urządzenia stojąc przy nim boso lub mając mokre albo wilgotne ręce bądź stopy. - Urządzenie powinno być używane przez osoby dorosłe jedynie w celach kulinarnych, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważa się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozsądnej eksploatacji urządzenia. - Nie używać płyty w funkcji blatu lub deski do krojenia. - Płyta szklano-ceramiczna jest odporna na uderzenia, może jednak ulec uszkodzeniu (lub ewentualnie pęknięciu), jeśli zostanie uderzona ostrym przedmiotem, np. jakimś narzędziem. W takim przypadku należy natychmiast odłączyć urządzenie od zasilania elektrycznego i wezwać Serwis Techniczny. - Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej. - Nie należy zapominać, że temperatura pól grzejnych pozostaje wysoka przez co najmniej trzydzieści minut po ich wyłączeniu. Ciepło szczątkowe jest również sygnalizowane przez odpowiedni wskaźnik (patrz Uruchomienie i użytkowanie). - Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty z dużą zawartością cukru. Szczególnie uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenia płyty. - Należy się upewniać, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potrącenia.

• Nie wyciągać wtyczki z gniazdka ciągnąc za kabel – należy trzymać za wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie zostały zapoznane ze wstępnymi instrukcjami dotyczącymi użytkowania urządzenia.
• Ostrzeżenia dla osób z rozrusznikiem serca lub innych aktywnych implantów medycznych: Strefa gotowania spełnia wszelkie aktualnie obowiązujące normy związane z interferencjami elektromagnetycznymi. Produkt ten spełnia więc wszelkie wymagania prawne (dyrektywy 89/336/EWG). Został zaprojektowany w taki sposób, aby nie tworzyć zakłóceń w innych urządzeniach elektrycznych używanych, pod warunkiem, że i te urządzenia spełniają wymagania takich norm. Płyta grzejna indukcyjna wytwarza pola magnetyczne o małym zasięgu.

Aby uniknąć jakiegokolwiek zagrożenia zakłócenia między płytą grzejną a rozrusznikiem serca, rozrusznik musi być wykonany zgodnie z aktualnie obowiązującymi normami. W tym przypadku możemy zagwarantować jedynie zgodność naszego produktu z normami. Aby uzyskać informacje związane ze zgodnością z normami i ewentualnymi problemami niezgodności, należy zwrócić się do lekarza lub do producenta rozrusznika.

Zabronić dzieciom bawienia się urządzeniem. - Na płycie nie należy kłaść metalowych przedmiotów (noży, łyżek, pokrywek itp.), ponieważ mogą się nagrzewać. - Urządzenie nie jest przeznaczone do tego, aby było włączane przy użyciu zewnętrznego przykaźnika czasowego lub osobnego systemu sterowania zdalnego.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów; opakowania będą poddane recyklingowi.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (WEEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów komunalnych. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów. W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych służb miejskich lub do sprzedawców.

Odłączenie prądu elektrycznego

Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierną: mogą one w sposób nieodwracalny zarysować powierzchnię.

Do czyszczenia urządzenia nigdy nie należy używać oczyszczaczy parowych lub wysokociśnieniowych.

• W ramach zwykłej konserwacji wystarczy przemyć płytę wilgotną gąbką i osuszyć ją papierowym ręcznikiem kuchennym.
• Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć.
• W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką. Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie ostygnie, tak aby resztki żywności nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej - specjalną do szklano-ceramicznych płyt grzejnych - nasączoną wodą i mydłem.
• Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła.
• Po oczyszczeniu płyta powinna zostać pokryta odpowiednim

produktem do konserwacji i ochrony: ich niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne.

• Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Rama ze stali nierdzewnej (tylko w modelach z ramką) Na stali nierdzewnej mogą powstać plamy w przypadku pozostawienia na jej powierzchni przez dłuższy czas bardzo twardej wody lub w przypadku stosowania środków czystości zawierających fosfor.

Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy jak najszybciej dokładnie wytrzeć.

!Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty

W razie konieczności zdemontowania płyty grzejnej:

1. odkręcić śruby, przy pomocy których sprężyny centrujące są przymocowane do boków płyty;
2. poluzować śruby uchwytów mocujących w rogach;
3. wyjąć płytę grzejną z mebla.

! Odradza się ingerencję w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.

Opis techniczny modeli

System indukcyjny jest procedurą gotowania szybszą niż istniejące. W odróżnieniu od tradycyjnych płyt grzejnych, nie rozgrzewa się strefa gotowania: ciepło wytwarzane jest bezpośrednio wewnątrz garnka, który musi koniecznie posiadać dno z materiału termomagnetycznego.

Plyty grzejne	VIA 640 C VIA 640 C S	VIC 641 X
Pola grzejne	Moc (w W)	Moc (w W)
Tylne lewe	I 1400	I 1400
Tylne prawe	I 2200	I 2200 - B 3000*
Przednie lewe	I 2200	I 2200
Przednie prawe	I 1400	I 1400 - 600 jegeli Tylne prawe**
Moc calkowita	7200	7200

Legenda:

I = strefa gotowania z indukcją prostą

B = booster: strefa gotowania może być doładowana do 2000/3000 W

• = moc maksymalna jest ograniczona dopóki aktywny jest booster we właściwej strefie gotowania tylnej (patrz Uruchomienie i użytkowanie).

Położenie

Wbudowany montaż
