MANUAL DE UTILIZADOR P750AST INDESIT

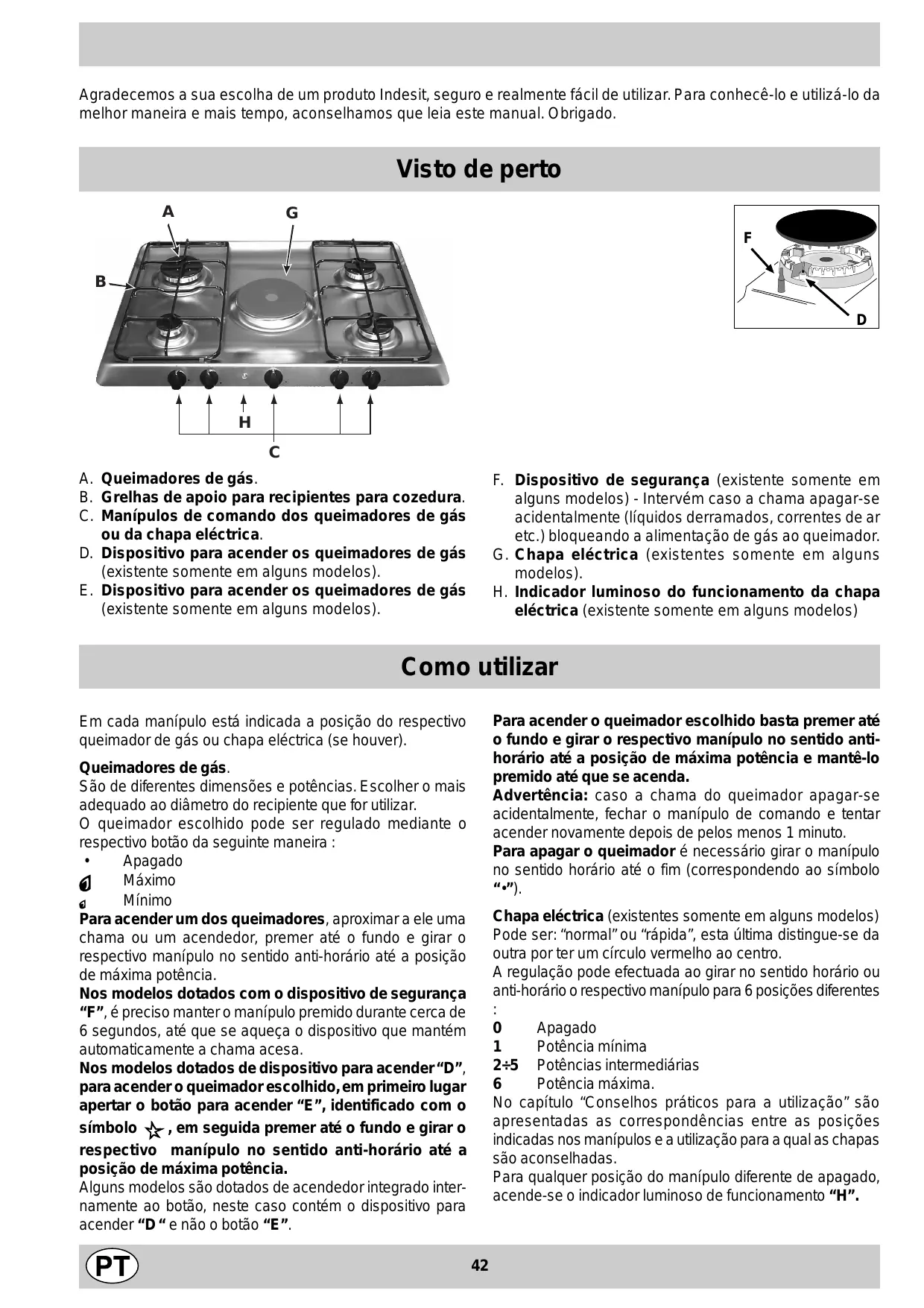

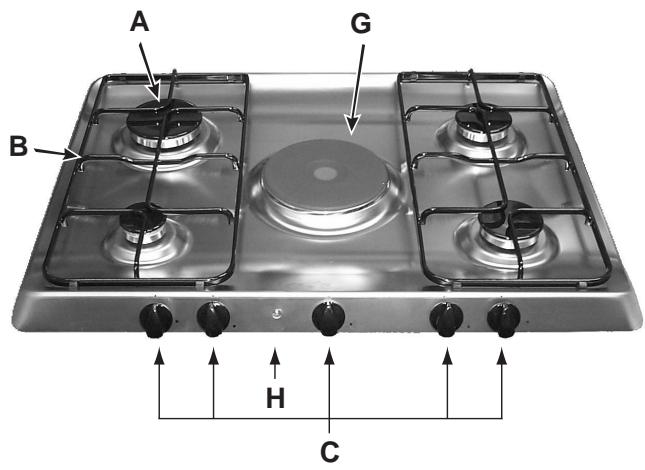

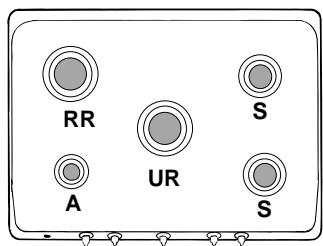

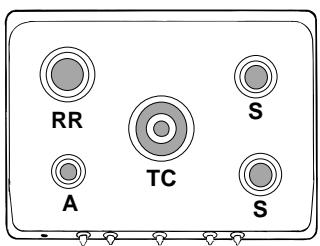

Installatie en gebruik Encimera empotrable Instalación y uso Placas de encastre Instalação e uso H. Voyant de fonctionnement des plaque électriques (présent uniquement sur certains modèles)

B. Grilles support de casseroles C. Manettes de commande des brûleurs gaz ou des plaque électriques D. Bougie d'allumage des brûleurs gaz (présente uniquement sur certains modèles)

Sur chaque manette il y a indication de la position du brûleur gaz correspondant ou de la plaque électrique (quand il y en a une).

Pour allumer le brûleur choisi, appuyez d'abord à fond sur la manette correspondante et tournez-la ensuite dans le sens contraire des aiguilles d'une montre jusqu'à la position puissance maximum, continuez à appuyer jusqu'à ce qu'il y ait allumage.

Conseil: en cas d'extinction accidentelle de la flamme du brûleur, fermez la manette de commande et ne tentez de rallumer qu'au bout d'une minute au moins. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre jusqu'à son point d'arrêt (correspondant au symbole “•”).

Ils ont des dimensions et des puissances différentes. Choisissez-en un en fonction du diamètre de la casserole utilisée. Pour le réglage du brûleur choisi, servez-vous de la manette correspondante, comme suit: • Eteint Maximum "F", appuyez sur la manette pendant 6 secondes environ jusqu'à ce que le dispositif gardant automatiquement la flamme allumée se réchauffe. Pour les modèles équipés de bougie d'allumage "D", allumez le brûleur choisi en appuyant d'abord sur le bouton d'allumage “E”, portant le symbole puis appuyez à fond sur la manette correspondante et tournez-la dans le sens contraire des aiguilles d'une montre jusqu'à la position: puissance maximum. Certains modèles sont équipés d'un allumage intégré à l'intérieur de la manette, dans ce cas, il y a une bougie d'allumage “D” mais pas de bouton “E”.

Plaque électriques (uniquement sur certains modèles)

Elles peuvent avoir: "normales" ou "rapides", ces dernières se distinguent des autres par la pastille rouge qu'elles ont au centre. Pour leur réglage, tournez la manette correspondante dans le sens des aiguilles d'une montre ou dans le sens contraire, 6 positions sont possibles: 0 Eteint 1 Pour prolonger la durée de vie de votre table nettoyezla fréquemment, en n'oubliant pas que: · pour le nettoyage, ne pas utiliser d'appareils à vapeur • les parties émaillées et le couvercle en verre, quand il y en a, doivent être lavés à l'eau tiède en évitant toute utilisation de poudres abrasives ou de produits corrosifs qui pourraient les endommager; • les pièces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible; • pour les tables équipées d'un dispositif d'allumage automatique, procédez à un nettoyage fréquent de la partie terminale des dispositifs d'allumage électronique instantané en vérifiant que les orifices de sortie du gaz ne soient pas bouchés;

Graissage des robinets

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer. N.B.: Cette opération doit être effectuée par un technicien agréé par le fabricant.

Conseils d'utilisation

Conseils pratiques pour l'utilisation des plaques électriques Afin d'éviter toute déperdition de chaleur et d'endommager la plaque, utilisez des casseroles à fond plat et d'un diamètre au moins égal à celui de la plaque.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un maximum de rendement, n'oubliez pas de: • utiliser des casseroles appropriées pour chaque brûleur (voir tableau), vous éviterez ainsi que les flammes ne dépassent du fond des casseroles. • utiliser toujours des casseroles à fond plat et avec couvercle. • au moment de l'ébullition, tourner la manette jusqu'à la position minimum. Brûleur

Vérifiez avant tout qu'il n'y ait pas de coupure de gaz ou de courant, et que les robinets du gaz en amont de la table soient bien ouverts.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si: • les orifices de sortie du gaz ne sont pas par hasard bouchés. • il y a des courants d'air dans les environs de la table. • Le minimum n'a pas été correctement réglé (Voir paragraphe "Réglage minimum").

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôlé si: • les orifices de sortie du gaz ne sont pas par hasard bouchés. • les pièces amovibles composant le brûleur sont bien montées correctement. • il y a des courants d'air dans les environs de la table.

Les casseroles sont instables.

Avez-vous contrôlé si: • Le fond de la casserole est parfaitement plat. • la casserole est bien placée au centre du brûleur ou de la plaque électrique. • Les grilles n'ont pas par hasard été inverties. Si, malgré tous ces contrôles, votre table ne fonctionne toujours pas et l'inconvénient persiste, appelez le Service Après-vente Merloni Elettrodomestici le plus proche en précisant: - le type de panne. - le sigle du modèle (Mod. ...) indiqué dans le certificat de garantie. Ne faites jamais appel à des techniciens non agréés et refusez toujours l'installation de pièces détachées non originales...

La flamme ne reste pas allumée dans les versions avec dispositif de sécurité.

Avez-vous contrôlé si: • vous avez bien appuyé à fond sur la manette. • vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre au dispositif de sécurité d'être branché. • les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

La sécurité, une bonne habitude

Pour garantir l'efficacité et la sécurité de ce produit: • adressez-vous exclusivement aus Centres d'assistance technique agréés • demander toujours l'utilisation de pièces détachées originales. • • Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation. La sécurité électrique de cet appareil n'est garantie que si ce dernier a été correctement raccordé à une installation de mise à la terre efficace conforme aux normes de sécurité..

- à l'appareil, pendant et tout de suite après son fonctionnement, à cause de la surchauffe;

- à l'appareil inutilisé dans ce cas il faut rendre inoffensives les parties pouvant s'avérer dangereuses).

l'exposition aux agents atmosphériques (pluie, soleil); d'utiliser des liquides inflammables à proximité; d'utiliser des adaptateurs, des prises multiples et/ou des rallonges; de laisser les plaques électriques allumées sans casserole dessus; de fermer le couvercle en verre (quand il y en a un) quand les brûleurs à gaz ou les plaques électriques sont encore chauds; toute tentative d'installation ou de réparation sans l'intervention de personnel qualifié.

Faites toujours appel à des techniciens qualifiés dans les cas suivants:

- installation (conforme aux instructions du fabricant); - quand vous avez des doutes sur son fonctionnement; - remplacement de la prise en cas d'incompatibilité avec la fiche de l'appareil. Faites appel aux centres de service après-vente agréés par le fabricant dans les cas suivants: - en cas de doute sur le bon état de l'appareil lors de son déballage; - endommagement ou remplacement du cordon d'alimentation; - en cas de panne ou de mauvais fonctionnement, exigez des pièces détachées originales..

- de toucher l'appareil avec des parties du corps humides; - de l'utiliser pieds nus; - de tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher de la prise de courant; - toute opération inappropriée ou dangereuse; - de boucher les fentes d'aération ou de déperdition de la chaleur; - que le cordon d'alimentation de petits électroménagers touchent à des parties chaudes de l'appareil;

Effectuez les opérations suivantes:

- évitez toute opération autre que la cuisson;

Le fabricant décline toute responsabilité en cas de dommages dûs à: une mauvaise installation, à des usages impropres, incorrects et déraisonnables.

Installation des tables à encastrer

Les instructions suivantes sont destinées à l’installateur qualifié pour lui permettre d’effectuer correctement les opérations d’installation, de réglage et d’entretien technique conformément aux normes en vigueur. Important: avant toute opération de réglage, d'entretien etc, débrancher la table de cuisson. Les appareils réglés en usine pour (voir la plaquette d’immatriculation et la plaquette prédisposition gaz de l’appareil): gaz Naturel Catégorie II2E+3+ pour la France; gaz Naturel Catégorie II2E+3+ pour la Belgique; gaz Naturel Catégorie I2E pour le Luxembourg; gaz Naturel Catégorie I2L pour la Hollande. Un ultérieur réglage n’est donc pas nécessaire.

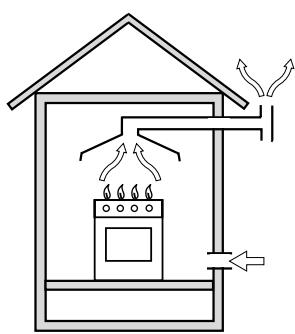

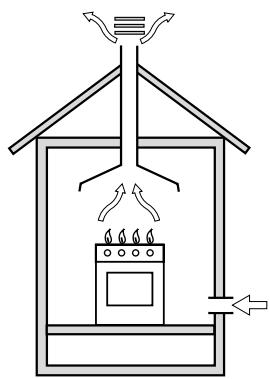

En cas de cheminée ou conduit de fumée ramifiéDirectement à l'externe

(réservé aux appareils de cuisson)

b) La pièce doit être équipée d'un système permettant l'apport d'air indispensable à une bonne combustion.

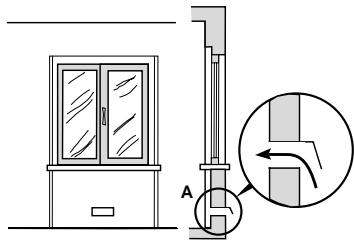

La quantité d'air comburant ne doit pas être inférieure à 2 m³/h par kW de puissance installée. Le système peut être du type prélevant directement l'air de l'extérieur de l'immeuble au moyen d'un conduit devant avoir au moins 100 cm² de section utile et ne risquant pas d'être accidentellement bouché. Pour les tables de cuisson dépourvues de dispositif de sécurité en cas d'extinction de la flamme, il faut prévoir des ouvertures d'aération agrandies de 100%, le minimum prévu est de toute manière de 200 cm² (Fig. A). Ou bien du type prélevant indirectement l'air de locaux adjacents équipés d'un conduit d'aération vers l'extérieur comme sus indiqué et qui ne soient pas des parties communes de l'immeuble, des pièces à risque d'incendie ou des chambres à coucher (Fig. B).

Conditions réglementaires d’installation (Pour la

France) Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur, notamment: • Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leur dépendances. • Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984). • Règlement sanitaire départemental. - Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur. - Pour le Luxembourg selon les Normes Nationales en vigueur. - Pour la Hollande NEN-1078 en vigueur. Il faut observer les conditions suivantes: a) La pièce doit prévoir un système d’évacuation vers l’externe des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.

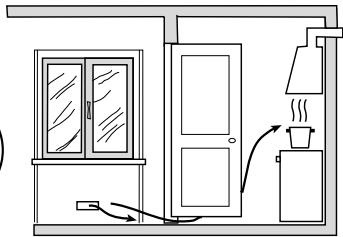

Fig. A Fig. B c) En cas d’utilisation intensive et prolongée de l’appareil, une aération supplémentaire pourrait être nécessaire; dans ce cas, ouvrez une fenêtre ou augmentez la puissance de l’aspiration mécanique si vous disposez d’une hotte.

Les bidons de GPL, qu’ils soient vides ou partiellement pleins, ne devront donc pas être installés ou déposés dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de tenir dans le local, uniquement le bidon que vous êtes en train d’utiliser, placé de façon à ne pas être sujet à l’action directe des sources de chaleur (fours, feux de bois, poêles etc.) pouvant lui faire atteindre des températures dépassant 50°C.

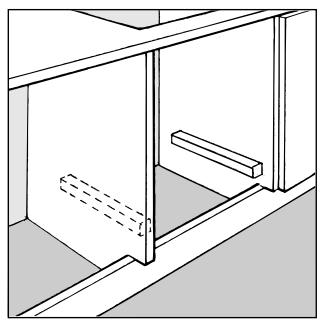

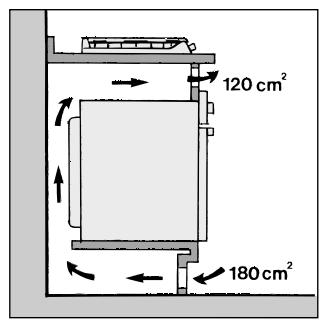

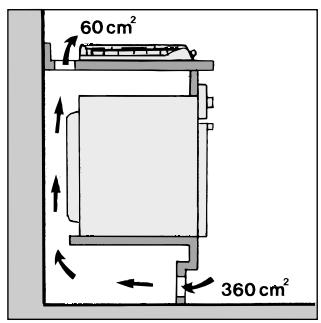

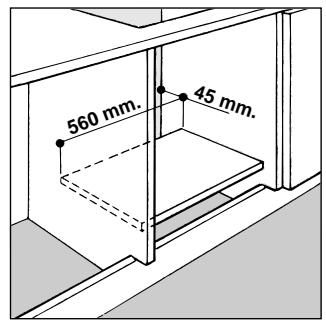

Note: si la table de cuisson est installée au dessus d’un four encastré, il vaut mieux installer le four de façon à ce qu’il repose sur deux cales en bois; si le plan d’appui est un plan continu, ce dernier doit avoir à l'arrière une ouverture d'au moins 45x560 mm.

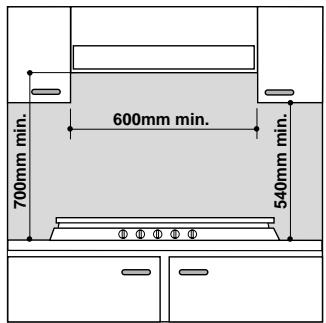

110 mm du bord du plan. b) Les hottes doivent être installées conformément aux indications fournies par les notices d'instructions de ces dernières et en tous cas, à au moins 650 mm de distance. c) En cas de hottes ayant une largeur de 600 mm; outre

à respecter ce qui est spécifié au point b), il faut positionner les meuble adjacents à la hotte au moins à 540 mm. de hauteur du top, de manière à permettre l’éventuelle installation du couvercle e sa correcte manoeuvrabilité; mais de toutes façons il faut les installer à une distance du top qui permette l’usage des casseroles sur la cuisinière. d) Si la table est installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 700 mm (millimètres) de distance du plan comme indiqué figure.

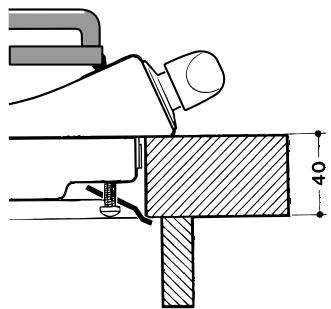

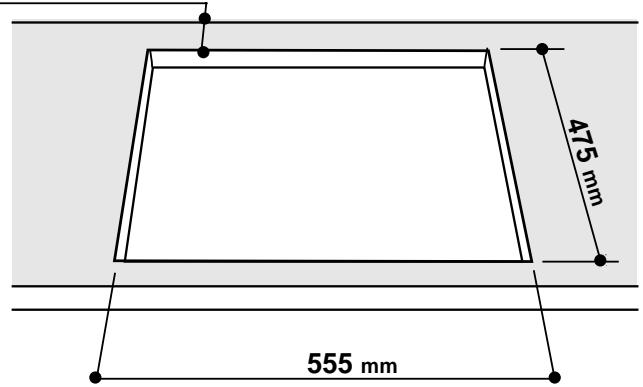

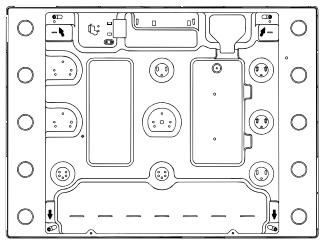

e) La niche pratiquée dans le meuble devra avoir les dimensions indiquées figure. Des crochets de fixation sont prévus pour fixer le plan sur des dessus de meuble de 20 à 40 mm d’épaisseur. Il est conseillé d’utiliser tous les crochets fournis pour obtenir une bonne fixation de la table.

Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord “R” (fourni comme accessoire) avec son étanchéité “G” sur le raccord en forme de “L” situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen: - ou d’un tuyau rigide (pour la Belgique selon les Normes NBN D51-003 - ou d’un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés. En amont de l’appareil il faut installer un robinet d’arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable avec joint d’étanchéité.S’il est nécessaire de faire tour ner le raccord, il faut impérativement remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est fileté

G 1/2 taraud cylindrique.

Raccordement gaz (Pour la France)

Raccorder l’appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Important: pour un fonctionnement en toute sécurité, pour l’emploi correct de l’énergie et une plus longue durée de vie de l’appareil, vérifier si la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”.

Raccordement du tuyau flexible en acier

Le raccord d’entrée du gaz à l’appareil est fileté G 1/2 taraud cylindrique. Utiliser exclusivement des tuyaux et des joints d’étanchéité conformes à la norme en vigueur. La mise en service de ces tuyaux doit être effectuée de façon à ce que leur longueur ne dépasse pas 2000 mm, en extension maximum. Après avoir effectué le branchement, veillez à ce que le tuyau métallique flexible ne soit pas écrasé ni placé contre des parties mobiles. Contrôle étanchéité Une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

(Pour la Belgique - le Luxembourg - la Hollande)

Raccorder l’appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique

NBN D04-002) uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liqui23

normes en vigueur (le fil de terre jaune-vert ne doit pas

être interrompu par l’interrupteur). Le cordon d’alimentation doit être placé de façon à ce qu’il n’atteigne en aucun point une température dépassant la température ambiante de plus de 50°C. Avant de procéder au branchement, assurez-vous que: • le plomb réducteur et l’installation de l’appartement puissent supporter la charge de l’appareil (voir plaquette des caractéristiques); • l’installation électrique soit bien équipée d’une mise à la terre efficace dans le respect des normes et des dispositions prévues par la loi; • la prise ou l’interrupteur omnipolaire puissent être aisément atteints après installation. N.B: n’utiliser ni réducteurs, ni adaptateurs, ni dérivations car ils pourraient provoquer des surchauffes ou des brûlures.

Réglage de l’air primaire des brûleurs

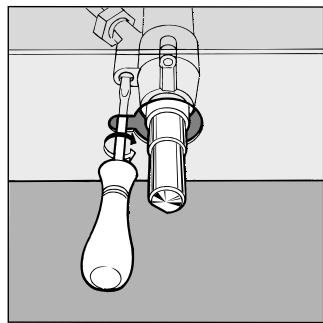

(Pour la France et la Belgique) Les brûleurs ne nécessitent d’aucun réglage de l’air primaire. Réglage des minima (Pour la France et la Belgique) • Placer le robinet sur la position minimum; • enlever la manette du brûleur correspondant et agir sur la vis de réglage située à l’intérieur ou bien à côté de la tige du robinet jusqu’à obtenir une petite flamme régulière. N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage. • vérifier si, en tournant rapidement la manette du maximum au minimum les brûleurs ne s’éteignent pas. • Sur les appareils équipés de dispositif de sécurité (thermocouple), si le dispositif ne fonctionne pas lorsque les brûleurs sont au minimum, augmenter le débit des minima en agissant sur la vis de réglage. Aprés avoir effectué le réglage, remettez en place cachets situés sur le by-pass avec de la cire à cacheter ou tout matériel équivalent.

Adaptation aux différents types de gaz

(Pour la France et la Belgique) Pour adapter la table à un type de gaz différent de celui pour lequel elle a été conçue (indiqué sur la plaquette fixée sous la table ou sur l'emballage) remplacer les injecteurs de tous les brûleurs et, pour ce faire, procéder comme suit: • enlever les grilles de la table de cuisson et sorter les brûleurs de leur logement; • dévisser les injecteurs à l’aide d’une clé à tube de 7 mm. et les remplacer par les injecteurs appropriés au nouveau type de gaz (cf.tableau 1 “Caractéristiques des brûleurs et des injecteurs”). • remonter les différentes parties en effectuant les opérations dans le sens inverse. • en fin d’opération, remplacez l’ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Après-vente. Uniquement pour la Belgique: • en fin d’opération, remplacez l’ancienne étiquette de réglage par celle correspondant au nouveau gaz utilisé qui se trouve dans le sachet des injecteurs fournis avec le produit. Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la canalisation d’arrivée, un régulateur de pression approprié conforme aux normes sur les régulateurs de gaz canalisés en vigueur dans le pays.

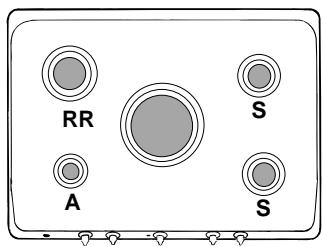

Caractéristiques des brûleurs et des injecteurs

Tableau 1 (Pour la France et la Belgique) Brûleur

D. Encendedor de los mecheros de gas (presente sólo en algunos modelos) E. Pulsador de encendido de los mecheros de gas (presente sólo en algunos modelos)

F. Dispositivo de seguridad (presente sólo en algunos modelos) - Interviene si se apaga accidentalmente la llama (derrame de líquidos, corrientes de aire, ...) bloqueando el suministro de gas al mechero.

G. Placa eléctricas (presente sólo en algunos modelos) H. Luz indicadora de funcionamiento de las placa eléctricas (presente sólo en algunos modelos)

En cada uno de los botones está indicada la posición del mechero de gas correspondiente o de la placa eléctrica (si existe). e) El espacio para el mueble deberá tener la dimensiones indicadas en las figura. Son previstos ganchos de fijación que permiten fijar el plano en top 20 a 40 mm de espesor. Para una buena fijación del plano es aconsejable usar todos los ganchos a disposición. 55 mm • Verificar que al rotar rápidamente el pomo, de la posición de máximo a aquella de mínimo, los quemadores no se apaguen. • En los aparatos dotados de dispositivo de seguridad (termopar), en caso de que el dispositivo no funcione con quemadores al mínimo aumentar la capacidad de los mínimos mismos accionando los tornillos de regulación. Después de efectuar la regulación, reponer los sellos sobre los by-pass, usando una barrita de lacre o material equivalente.

Conexión del cable de alimentación a la red

Montar en el cable la clavija normalizada para la carga indicada en la placa características, en caso de conexión directa a la red será necesario colocar entre el aparato y la red un interruptor omnipolar con apertura mínima entre los contactos de 3 mm. dimensionado a la carga y conforme a las normas en vigor (el cable de tierra no debe ser interrumpido por el interruptor). El cable de alimentación debe ser colocado de manera tal que no alcance en ningún punto una temperatura superior a los 50°C respecto a la temperatura ambiente. Antes de efectuar la conexión asegurarse que: • la válvula limitadora y la instalación doméstica puedan soportar la carga del equipo (ver placa características); • la instalación de alimentación resulte dotada de una eficaz conexión a tierra según las normas y las disposiciones de ley; • la toma o el interruptor omnipolar resulten de fácil alcance con la encimera instalada
