Tipo de producto	Encimera de gas empotrable
Marca	Indesit
Modelo	P750AST
Categoría	Encimera de cocción (clase 3)
Número de quemadores de gas	5 (Rápido Reducido, Semi-Rápido, Auxiliar, Triple Corona, Ultra-Rápido)
Tipo de encendido	Encendido electrónico integrado (bujía y botón)
Dispositivo de seguridad	Termopar (parada automática del gas en caso de extinción de llama)
Alimentación de gas	Gas natural (G20/G25) o gas licuado (butano/propano) – ajustable mediante inyectores
Alimentación eléctrica	220-240 V ~ 50/60 Hz (para encendido y seguridad)
Dimensiones (aprox.)	Ancho 60 cm, Fondo 51 cm, Alto 5 cm
Peso (aprox.)	10 kg
Materiales	Acero inoxidable, esmalte, vidrio (tapa opcional)
Limpieza	Agua tibia y detergente suave; evitar abrasivos y vapor
Mantenimiento de los quemadores	Limpieza regular de los orificios y piezas desmontables
Engrase de las placas eléctricas	No aplicable (modelo solo gas)
Ajuste de los mínimos	Posible mediante tornillo de ajuste (para gas licuado: tornillo apretado al máximo)
Adaptación al tipo de gas	Reemplazo de los inyectores (kit incluido) – intervención por técnico autorizado
Instalación	Empotrada con fijación mediante ganchos; requiere ventilación conforme a DTU
Normas	CE (73/23/CEE, 89/336/CEE, 90/396/CEE)
Garantía	Ver certificado de garantía incluido

Preguntas frecuentes - P750AST INDESIT

¿Cómo encender un quemador?

Presione a fondo la manija correspondiente y gírela en sentido antihorario hasta la posición máximo. En los modelos con encendido integrado, la bujía se enciende automáticamente. Para los modelos con botón de encendido separado, presione primero el botón, luego gire la manija. Mantenga presionado 6 segundos si el dispositivo de seguridad está presente.

¿Por qué se apaga la llama después del encendido?

Esto puede deberse a un termopar no lo suficientemente caliente. Mantenga la manija presionada 6 segundos después del encendido. Verifique también que los orificios del quemador no estén obstruidos y que no haya corrientes de aire.

¿Cómo limpiar la encimera de cocción?

Antes de cualquier limpieza, corte la alimentación eléctrica. Use un paño húmedo con agua tibia y un detergente suave. Nunca use productos abrasivos ni aparatos de vapor. Para los quemadores, lave las piezas desmontables con agua caliente y jabón.

¿Qué hacer si un quemador no se enciende?

Verifique que la alimentación de gas esté abierta y que no haya corte de corriente. Limpie los orificios de salida de gas con una aguja. Asegúrese de que las piezas del quemador estén correctamente montadas. Si el problema persiste, contacte al servicio postventa.

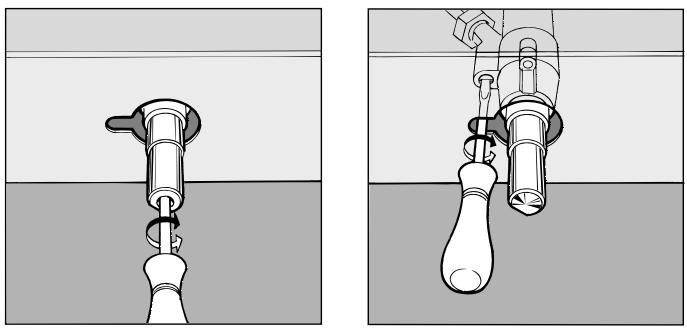

¿Cómo ajustar el caudal mínimo de los quemadores?

Coloque la manija en posición mínimo, retírela y gire el tornillo de ajuste situado en el vástago de la llave hasta obtener una llama pequeña y regular. Para gas licuado, apriete el tornillo al máximo. Después del ajuste, verifique que el quemador no se apague al pasar rápidamente de máximo a mínimo.

¿Qué tipos de cacerolas usar?

Use cacerolas de fondo plano y con tapa. El diámetro debe corresponder al quemador: para el quemador Triple Corona (TC), use recipientes de 24-26 cm; para el Auxiliar (A), de 10-14 cm. Evite que las llamas sobrepasen el fondo.

¿Cómo adaptar la encimera a otro tipo de gas?

La adaptación debe ser realizada por un técnico autorizado. Consiste en reemplazar los inyectores de los quemadores por los correspondientes al nuevo gas (tabla incluida en el manual). Después del reemplazo, ajuste el mínimo y reemplace la etiqueta de calibración.

¿Cuáles son las instrucciones de seguridad importantes?

No toque el aparato con partes húmedas o descalzo. No deje las placas eléctricas encendidas sin cacerola. Después de usar, asegúrese de que todas las manijas estén en 0 (apagado). En caso de olor a gas, cierre la llave y ventile la habitación sin usar llama.

¿Cómo instalar la encimera de cocción?

La instalación debe ser realizada por un instalador calificado según las normas vigentes. El corte en el mueble debe respetar las dimensiones indicadas (55 mm de profundidad). Asegure una ventilación suficiente (al menos 200 cm² de abertura) y una distancia de 650 mm debajo de la campana.

¿Cómo mantener las placas eléctricas (si están presentes)?

Limpie las placas con un paño húmedo cuando estén tibias. Engráselas ligeramente con aceite para evitar la corrosión. No vierta agua fría sobre una placa caliente. Para los modelos sin placa eléctrica, ignore esta instrucción.

MANUAL DE USUARIO P750AST INDESIT

Encimera empotrable Instalación y uso

Placas de encastre Instalación y uso

Le agradecemos por haber elegido un producto Indesit, seguro y verdaderamente fácil de usar. Para conocerlo, utilizarlo lo mejor posible y por mucho tiempo, le aconsejamos leer este manual. Gracias.

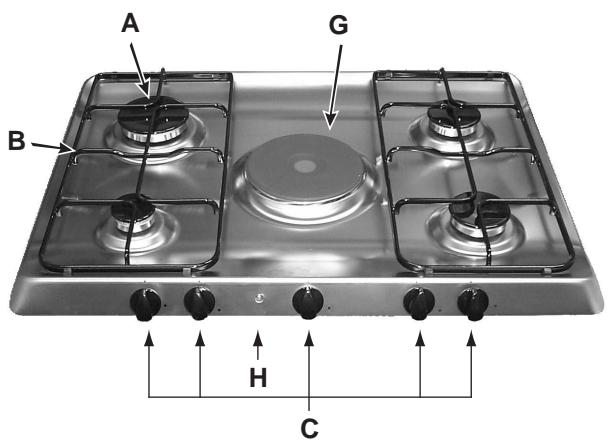

Visto de cerca

A. Mecheros de gas B. Parrillas de apoyo de recipientes de cocción C. Botones de mando de los mecheros de gas o de las placas eléctricas D. Encendedor de los mecheros de gas (presente solo en algunos modelos) E. Pulsador de encendido de los mecheros de gas (presente solo en algunos modelos)

F. Dispositivo de seguridad (presente sólo en algunos modelos) - Interviene si se apaga accidentalmente la llama (derrame de líquidos, corrientes de aire, ...) bloqueando el suministro de gas al mechero. G. Placas eléctricas (presente solo en algunos modelos) H. Luz indicadora de funcionamiento de las placas eléctricas (presente solo en algunos modelos)

Cómo utilizarlo

En cada uno de los botones está indicada la posición del mechero de gas correspondiente o de la placa eléctrica (si existe).

Mecheros de gas

Son de distintas dimensiones y potencias. Elegir el más adecuado al diámetro del recipiente a utilizar.

El mechero elegido puede ser regulado con el botón correspondiente del siguiente modo:

• Apagado

Máximo

Mínimo

Para encender uno de los mecheros, acercar al mismo una llama o un encendedor, pulsar a fondo y girar el botón correspondiente en sentido antihorario hasta la posición de máxima potencia.

En los modelos dotados del dispositivo de seguridad "F", es necesario mantener apretado el botón durante 6 segundos aproximadamente hasta que se caliente el dispositivo que mantiene encendida la llama automáticamente.

En los modelos dotados de encendedor "D", para encender el mechero elevado, apretar primero el pulsador de encendido "E", identificado con el símbolo 喜, luego apretar a fondo y girar el botón correspondiente en sentido antihorario hasta la posición de máxima potencia.

Algunos modelos están dotados de encendido integrado dentro del botón, en este caso existe el encendedor "D" pero no el pulsador "E".

Para encender el mechero elevado es suficiente primero apretar a fondo el botón correspondiente, luego girarlo en sentido antihorario hasta la posición de máxima potencia, manteniéndolo apretado hasta que se produzca el encendido.

Advertencia: en el caso de una extinción accidental de la llama del mechero, cerrar el botón de mando e intentar nuevamente el encendido después de 1 minuto como mínimo.

Para apagar el mechero se debe girar el botón en sentido horario hasta su detención (correspondiente al símbolo "*").

Placas eléctricas (presentes solo en algunos modelos)

Pueden ser: "normales" o "rápidas", estas últimas se distinguen de las otras por la presencia de un círculo rojo en el centro.

La regulación se puede realizar girando el botón correspondiente en sentido horario o antihorario en 6 posiciones distintas:

0 Apagado

1 Potencia mínima 2÷5 Potencias intermedias 6 Potencia máxima

En el capítulo "Consejos prácticos para el uso" se indica la relación entre las posiciones indicadas en los botones y el uso para las placas aconsejadas.

Para cualquier posición del botón, diferente de la de apagado, se produce el encendido de la luz indicadora de funcionamiento "H".

Cómo mantenerlo en buenas condiciones

Antes de cada operación desconectar el aparato de la alimentación eléctrica.

Para tener una gran duración del plano es indispensable realizar frecuentemente una cuidadosa limpieza general, teniendo presente que:

• Para la limpieza no utilice aparatos a vapor.
• Las partes esmaltadas y la tapa de vidrio, si existen, se deben lavar con agua tibia sin usar polvos abrasivos ni sustancias corrosivas que podrían arruinarlas;
• Los elementos de los mecheros se deben lavar frecuentemente con agua caliente y detergente prestando atención a eliminar las eventuales incrustaciones;
• En los planos de cocción dotados de encendido automático se debe proceder frecuentemente a una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo electrónico y verificar que los orificios de salida del gas no estén obstruidos;
• Las placas eléctricas se limpian con un trapo húmedo y se untan con un poco de aceite cuando todas están frías;
• El acero inox se puede manchar si permanece por mucho tiempo en contacto con agua fuertemente calcárea o con detergentes agresivos (que contienen fósforo). Después de la limpieza se aconseja enjuagar bien y secar. Además, es oportuno evitar eventuales derrames de agua.

Lubricación de las llaves

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en estos casos será necesario proceder a la lubricación de dicha llave.

Nota: Esta operación debe ser efectuada por un técnico autorizado por el fabricante.

Consejos para el uso

Consejos prácticos para el uso de los mecheros

Con la finalidad de obtener un máximo rendimiento, es importante recordar lo siguiente:

• utilizar recipientes adecuados para cada mechero (ver la tabla) para evitar que las llamas sobresalgan del fondo de los mismos.
• utilizar siempre recipientes con fondo plano y con tapa.
• en el momento de la ebullición girar el botón hasta la posición de mínimo.

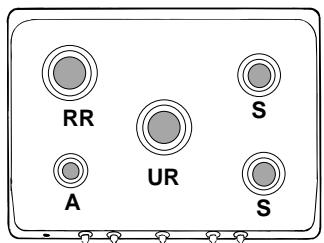

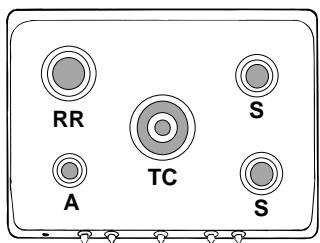

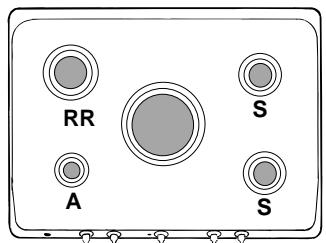

Quemador	Ø Diámetro Recipientes(cm)
Rápido Reducido (RR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Corona Triple (TC)	24 - 26
Ultrarrápido (UR)	24 - 26

Consejos prácticos para el uso de las placas eléctricas

Para evitar dispersiones de calor y daños a la placa es importante usar recipientes con fondo plano y de un diámetro superior al de la placa.

Posición	Placa normal o<rapida>
0	Apagado
1	Coccción de verduras, pescados
2	Coccción de papas (a vapor) sopas, garbanzos, porotos
3	Para continuar la coccción de grandes cantidades de alimentos, minestrones
4	Asar (mediano)
5	Asar (fuerte)
6	Dorar o alcancar el hervor en poco tiempo

Antes de utilizarlas por primera vez, es necesario calentar las placas de cocción a la máxima temperatura durante 4 minutos, sin olla. Durante esta fase inicial, el revestimiento protector se endurece y alcanza la máxima resistencia.

Algunos problemas

Puede suceder que el plano de cocción no funcione o no funcione bien. Antes de llamar a la asistencia, veamos qué se pueda hacer.

Antes que nada verifique que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que los mecheros de gas aguas arriba del plano estén abiertos.

El mechero no se enciende o la llama no es uniforme.

Controlar si:

• Están tapados los orificios de salida de gas del mechero.
• Están montadas correctamente todas las partes móviles que componen el quemador. Hay corrientes de aire cerca del plano de cocción.

La llama no permanece encendida en las versiones con seguridad.

Controlar si:

No se ha apretado a fondo el botón. - No se ha mantenido apretado a fondo el botón durante el tiempo suficiente para activar el dispositivo de seguridad. - Están tapados los orificios de salida del gas a la altura del dispositivo de seguridad.

El mechero en la posición de mínimo no permanece encendido.

Comprobar si:

• Están tapados los orificios de salida de gas. Hay corrientes de aire cerca del plano de cocción.
• La regulación del mínimo no es correcta (Ver el párrafo "Regulación de mínimos").

Los recipientes son inestables.

Comprobar si:

• El fondo del recipiente es perfectamente plano.
• El recipiente está centrado en el mechero o en la placa eléctrica. Las parrillas no hayan sido invertidas.

Si, no obstante todos los controles realizados, el plano no funciona y el problema detectado persiste, llamar al Centro de Asistencia Técnica Merloni Elettrodomestici más cercano, comunicando estas informaciones:

• El tipo de avería.
• La sigla del modelo (Mod. ...) indicada en el certificado de garantía.

No llamar nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.

La seguridad, una buena costumbre

Para garantizar la eficacia y seguridad de este electrodoméstico:

• Diríjase exclusivamente al Servicio Técnico Oficial del Fabricante.
• Solicite siempre la utilización de recambios originales.
• Este manual se refiere a una superficie de cocción empotrable.
• El aparato ha sido concebido para un uso no profesional en las viviendas y no se deben modificar sus características. Las instrucciones son válidas solo para los países de destino cuyos símbolos figuran en el manual y en la chapa de matrícula.
• La seguridad eléctrica de este aparato está garantizada sólo cuando el mismo está conectado correctamente a una eficiente instalación de puesta a tierra, como prevén las normas vigentes de seguridad.

Tratándose de fuentes de peligro, evitar que niños e incapaces se pongan en contacto con:

• los mandos y el aparato en general;
• los embalajes (bolsas, poliestireno, clavos etc.);
• el aparato, durante su funcionamiento o inmediatamente antes, bajo o sobrecalentamiento;
• el aparato inutilizado (en este caso se vuelven inocuas las partes que podrían ser peligrosas).

Evitar las siguientes operaciones:

• tocar el aparato con partes del cuerpo húmedas;
• el uso con los pies desnudos;
• tirar del aparato o del cable de alimentación eléctrica para desconectarlo del toma de corriente;
• operaciones impropias y peligrosas;
• obstruir las aberturas de ventilación o de eliminación del calor;
• que el cable de alimentación eléctrica de niños electrodomésticos toque las partes calientes del aparato;
• la exposición a agentes atmosféricos (lluvia, sol);
• el uso de líquidos inflamables en las cercanías;
• el uso de adaptadores, enchufes múltiples y/o prolongaciones;
• el uso de ollas inestables o deformadas;
• dejar encendidas las placas eléctricas sin ollas;
• cerrar la tapa de vidrio (si existe) con los quemadores de gas o las placas eléctricas aún calientes; - intentos de instalación o reparación sin la intervención de personal especializado.

Es absolutamente necesario llamar al personal especializado en los siguientes casos:

• instalación (según las instrucciones del fabricante);
• cuando se tengan dudas sobre el funcionamiento.
• sustitución del enchufe en caso de incompatibilidad con la clavija del aparato.

Es necesario llamar a los centros de asistencia autorizados por el fabricante en los siguientes casos:

• en caso de dudas sobre la integridad del aparato antes de haber quitado el embalaje;
• daño o sustitución del cable de alimentación;
• en caso de avería o de mal funcionamiento, solicitar los repuestos originales.

Es conveniente efectuar las siguientes operaciones:

• sólo la cocción de comida evitando otras operaciones;
• verificar la integridad antes de haber quitado el embalaje;
• desconectar el aparato de la red de alimentación eléctrica en caso de mal funcionamiento y antes de cualquier operación de limpieza o mantenimiento;
• si se inutiliza, desconectar el aparato de la red eléctrica y cerrar la llave del gas (si ha sido prevista);
• controlar siempre que los botones estén en la posición “●”/“o” cuando no se utilice el aparato;
• Cuando se decide no usar más el aparato, retirar el cable de alimentación antes de haberlo desconectado de la red eléctrica.
• El fabricante no puede ser considerado responsable por eventuales daños derivados de: errada instalación, usos impropios, erróneos e irracionales.

Instalación de las encimeras empotrables

Las siguientes instrucciones van dirigidas al instalador calificado a fin de que cumpla las operaciones de instalación, regulación y mantenimiento técnico de la forma más correcta y conforme a las normas en vigor.

Importante: cualquier intervención de regulación, mantenimiento, etc., debe efectuarse con la encimera desconectada.

Ubicación

Importante: Este aparato puede ser instalado y funcionar solo en lugares ventilados permanentemente, de acuerdo con las prescripciones de la Orden de 29.03.1974. Deben ser observados los siguientes requisitos:

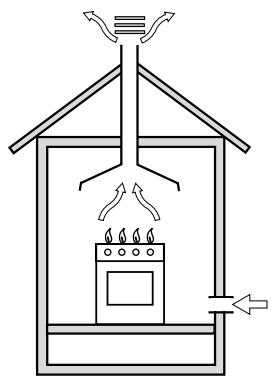

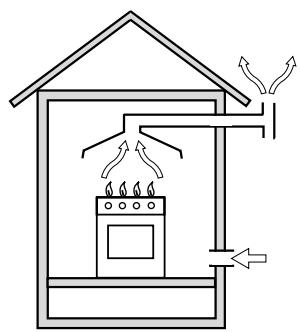

a) El local debe prever un sistema de descarga de los humos de combustión hacia el exterior, realizado a través de una campana o de un electroventilador que se active automáticamente en funcionamiento, cada vez que se enciende el aparato.

En chimenea o tubo de chimenea ramificado (reservado a los aparatos de cocción)

Directamente al exterior

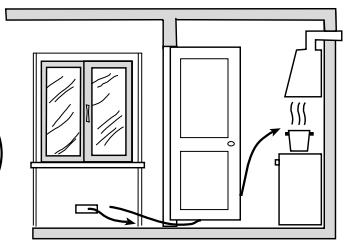

b) El local debe prever una abertura que permita la llegada del aire necesario para la regular combustión. El caudal de aire necesario para la combustión no debe ser inferior a 2m³ /h por kW de potencia instalada. La abertura se puede realizar tomando directamente el aire del exterior del edificio mediante un tubo de 100 cm² de sección útil y que no pueda ser accidentalmente obstruido. Para los aparatos que no poseen, en la superficie de trabajo, el dispositivo de seguridad por falta de llama, las aperturas de ventilación se deben aumentar en un 100% , con un tamaño mínimo de 200 cm² (Fig.A). O si no, de modo indirecto desde locales adyacentes, dotados de un ducto de aireación con el exterior como se describe más arriba,

y que no formen parte del inmueble, o ambientes con peligro de incendio, o dormitorios (Fig. B).

Detalle A

Habitación adyacente

Habitación por ventilar

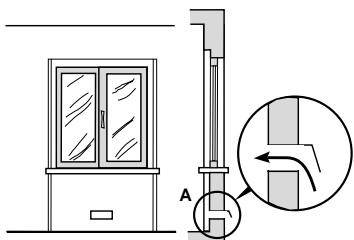

Ejemplos de abertura de ventilación para aire comburente Fig. A

Aumento de la ranura entre puerta y suelo Fig. B

c) El uso intensivo y prolongado del aparato pueda hacer necesaria una aireación adicional, como por ejemplo, abrir una ventana o una aireación más eficiente como podría ser el aumento de la potencia de una aspiración mecánica, si existe. d) El gas de petróleo licuado, más pesado que el aire, se estanca a nivel del suelo. Por lo tanto, los locales que contienen bidones de GPL, deben prever aberturas hacia el exterior, de tal manera que se permita la evacuación desde el nivel del suelo de eventuales fugas de gas. Es por esto que los bidones de GPL, estén vacíos o parcialmente llenos, no deben ser instalados o depositados en locales o espacios situados a nivel más bajo del suelo (sótanos, etc.). Es conveniente tener en el local sólo el bidón que se está utilizando, colocado de tal manera que no esté expuesto a la acción directa de fuentes de calor (hornos, chimeneas, hornillas, etc.) que puedan calentarlo a temperaturas superiores a los 50°C.

Instalación de los planos componibles

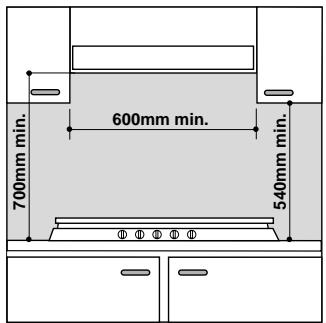

Es posible realizar la instalación al bajo de muebles cuya altura no supere la de la superficie de trabajo. Durante el funcionamiento, la pared posterior de la cocina puede alcanzar una temperatura de 50°C mayor que la del ambiente. Para una correcta instalación del plano de cocina se deben observar las siguientes precauciones.

a) Los muebles situados a un costado, cuya altura supera la de la superficie de trabajo, deben estar situados a 110 mm como mínimo del borde de la superficie. b) Las campanas deben ser instaladas de acuerdo a los requisitos establecidos en los manuales de instrucción de las campanas y de todos modos manteniendo una distancia mínima de 650 mm.

c) En caso de campanas de 600 mm de ancho, además de tener en cuenta lo dicho en b), es bueno acomodar los armarios murales adyacentes a la campana a una altura mínima de 540 mm de la encimera, de manera que sea posible la eventual colocación de una tapa y su correspondiente desplazamiento y en todo caso dejando un espacio que facilite el uso de las cacerolas. d) En el caso en que los quemadores se instalen bajo de un mueble de cocina, se deben mantener entre ellos (mueble y quemadores), una distancia mínima de 700 mm (milímetros) como se ve en la Figura.

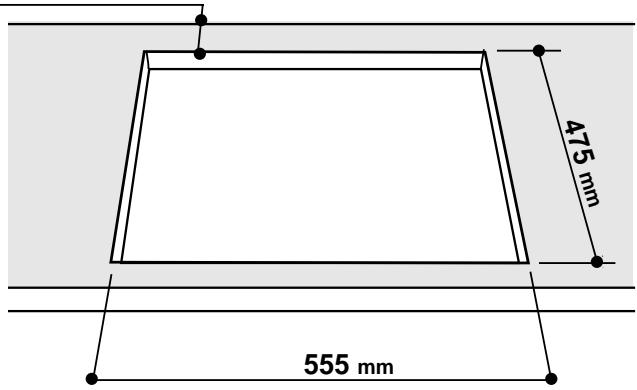

e) El espacio para el mueble debe tener las dimensiones indicadas en las figuras. Son previstos ganchos de fijación que permiten fijar el plano en top de 20 a 40 mm de espesor. Para una buena fijación del plano es aconsejable usar todos los ganchos a disposición.

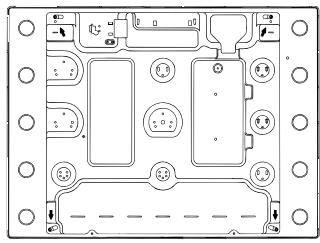

55 mm Esquema fijación ganchos encimeras

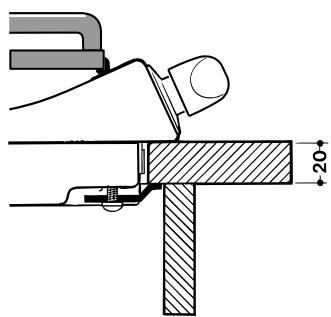

Posición gancho para top H=20mm

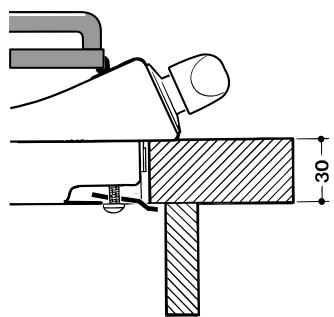

Posición gancho para top H=30mm Delante

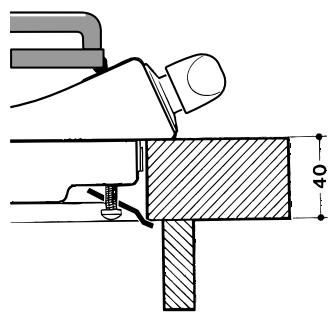

Posición gancho para Detrás

top H=40mm

Nota: Utilizar los ganchos contenidos en la "bolsa para accesorios".

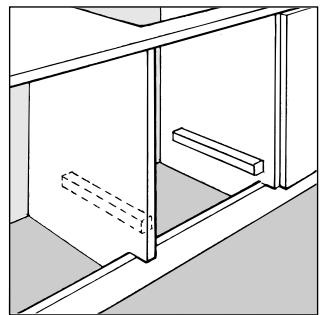

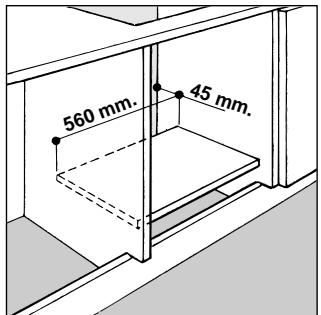

f) En el caso en que el plano no se instale sobre un horno empotrable, es necesario introducir un panel de madera como aislamiento. Este se debe colocar a una distancia mínima de 20 mm de la parte inferior de dicho plano.

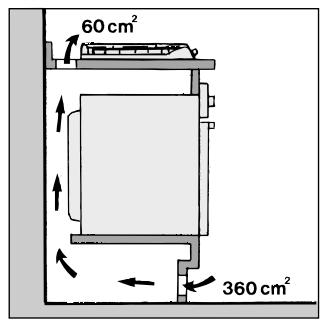

Advertencia: Cuando la encimera se instala sobre un horno empotrable, es preferible instalar el horno de manera tal que apoye sobre dos listones de madera; cuando se trate de una encimera de apoyo continuo, esta debe tener una apertura posterior de por lo menos 45 x 560 mm.

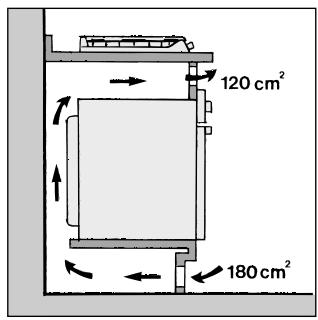

Cuando se trate de instalación sobre un horno empotrable sin ventilación forzada de refrigeración, para permitir una adecuada ventilación en el interior del mueble, se garantizan tomas de aire de ingreso y de salida.

Conexión de gas

La conexión del aparato a la tubería o a la bombona de gas deberá efectuarse conforme a lo prescrito por las Normas UNE 53-539, sólo después de haberse asegurado de que el mismo está regulado para el mismo tipo de gas con el que será alimentado. En caso contrario, efectuar las operaciones indicadas en el párrafo "Adaptación a los distintos tipos de gas".

En caso de alimentación con gas licuado, mediante bombona, utilice reguladores de presión conforme a las Normas en vigor.

Importante: para un funcionamiento seguro, un adecuado uso de la energía y mayor duración del aparato, asegúrese de que la presión de alimentación respete los valores indicados en la tabla 1 "Características de los quemadores y toberas".

Conexión con tubo rígido (cobre o acero)

La conexión a la instalación de gas debe efectuarse de manera tal que no provoque al aparato esfuerzos de ningún tipo. En la rampa de alimentación del aparato se encuentra presente un empalme en forma de "L" orientable, cuyo sellado está asegurado por una junta. En el caso en que sea necesario girar el empalme, reemplazar taxativamente la junta de sellado (en dotación con el aparato). El empalme de entrada de gas al aparato es fileteado 1/2 gas macho cilíndrico.

Conexión con tubo flexible de acero.

El empalme de entrada de gas al aparato es fileteado 1/2 gas macho cilíndrico. Utilizar exclusivamente tubos y juntas de sellado conforme a las Normas en vigor. La instalación de dichos tubos debe efectuarse de forma tal que su longitud, en condiciones de máxima extensión, no sea superior a 2000 mm.

Una vez realizada la conexión, asegurar que el tubo metálico flexible no permanezca en contacto con partes móviles o no quede aplastado.

Control de partes estancas

Finalizada la instalación, controlar el perfecto sellado de todos los empalmes utilizando una solución jabonosa y nunca una llama.

Conexión eléctrica

Las encimeras dotadas de cable de alimentación tripolar están predispuestas para el funcionamiento con corriente alterna, con la tensión y frecuencia de alimentación indicadas en la placa de características (colocada en la parte inferior de la encimera). El conductor de tierra del cable se distingue por los colores amarillo-verde. Cuando se trate de instalación sobre un horno empotrable, la conexión eléctrica de la encimera y la del horno deben realizarse por separado, ya sea por razones de seguridad eléctrica como para facilitar la eventual extracción del horno.

Conexión del cable de alimentación a la red

Montar en el cable la clavija normalizada para la energía indicada en la placa de características. En caso de conexión directa a la red, es necesario colocar entre el aparato y la red un interruptor omnipolar con apertura mínima entre los contactos de 3 mm, dimensionado a la energía y conforme a las normas en vigor (el cable de tierra no debe ser interrumpido por el interruptor). El cable de alimentación debe ser colocado de forma tal que no alcance en ningún punto una temperatura superior a los 50 °C respecto a la temperatura ambiente.

Antes de efectuar la conexión, asegurarse de que:

• la válvula limitadora y la instalación doméstica puedan soportar la energía del equipo (ver placa de características);
• la instalación de alimentación esté dotada de una eficaz conexión a tierra según las normas y las disposiciones de ley;
• la toma o el interruptor omnipolar estén en fácil alcance con la encimera instalada.

Advertencia: no utilizar reducciones, adaptadores o derivadores, puesto que estos podrían provocar recalentamiento o quemaduras.

Adaptación a los diferentes tipos de gas

Para adaptar la encimera a un tipo de gas diferente a aquel para el cual la misma fue predispuesta (indicado en la etiqueta colocada en la parte inferior del plano o en el embalaje), es necesario sustituir las toberas de los quemadores, efectuando las siguientes operaciones:

• quitar las rejillas de la encimera y sacar los quemadores de sus sedes;
• aflojar las toberas, sirviéndose de una llave de tubo de 7 mm, y sustituirlas por aquellas que resulten aptas para el nuevo tipo de gas (ver tabla 1 "Características de los quemadores y toberas").
• volver a montar las partes efectuando las operaciones inversamente.
• Al finalizar la operación, sustituir la chapa de homologación anterior con aquella correspondiente al nuevo gas que se utilice, que se puede encontrar en Nuestros Centros de Asistencia Técnica.

En el caso en que la presión del gas normal no sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un apropiado regulador de presión, según las normas nacionales en vigor para los reguladores para red de distribución del gas.

Regulación aire primario de los quemadores

Los quemadores no necesitan ninguna regulación de aire primario.

Regulación mínimos

• Llevar la llave a la posición de mínimo;
• Quitar el pomo y accionar el tornillo de regulación colocado al interior o a un lado de la varilla de la llave, hasta obtener una llama regular.

Nota: en presencia de gases licuados, el tornillo de regulación se atornillará muy ajustado.

• Verificar que al rotar rápidamente el pomo, de la posición de máximo a aquella de mínimo, los quemadores no se apaguen.
• En los aparatos dotados de dispositivo de seguridad (termopar), en caso de que el dispositivo no funcione con quemadores al mínimo, aumentar la capacidad de los mismos ajustando los tornillos de regulación.

Después de efectuar la regulación, reponer los sellos sobre los by-pass, usando una barrita de lacre o material equivalente.

Tabla 1				Gas liquido				Gas natural		Gas ciudad
Quemador	Diametro (mm)	Potencia tírmica kW (p.c.s.*)		By-Pass 1/100 (mm)	pico 1/100 (mm)	capacid.* g/h **	**	pico 1/100 (mm)	capacid.* l/h	pico 1/100 (mm)	capacid.* l/h
Ràpido Reduc. (RR)	100	2,60	0,70	41	80	189	186	110	248	260	589
Semi Ràpido (S)	75	1,90	0,40	30	70	138	136	106	181	200	431
Auxiliari (A)	55	1,00	0,40	30	50	73	71	79	95	145	227
Corona Triple (TC)	130	3,60	1,30	57	94	262	257	137	343	—	—
Ultrarrápido (UR)	100	3,40	0,70	41	91	240	236	123	314	—	—
Presiones de suministro	Nominal (mbar) Minimo (mbar) Màximo (mbar)					28-30 20 35	37 25 45	20 17 25		8 6 15

• A 15°C y 1013 mbar-gas seco ** Propano P.C.S. = 50.37 MJ/kg. *** Butano P.C.S. = 49.47 MJ/kg.

Natural P.C.S. = 37.78 MJ/m³

Ciudad P.C.S. = 15.87 MJ/m³

Cuidado: conforme los dictados de la Directiva CEE 396/90 la adaptación al gas Ciudad es factible únicamente para aquellos aparatos con dispositivos de seguridad contra fugas de gas (referencia F). Para la transformación a gas de Ciudad, solicitar el kit de picos en un centro de asistencia Técnica Merloni Elettrodomestici.

Nota: la adaptabilidad al Gas de ciudad no es viable para modelos con 5 o más quemadores.

Estos aparatos han sido construidos de conformidad con las siguientes Normas Comunitarias:

• 73/23/CEE del 19/02/73 (Baja Tensión) y sus sucesivas modificaciones;
• 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sus sucesivas modificaciones;
• 90/396/CEE del 29/06/90 (Gas) y sus sucesivas modificaciones;
• 93/68/CEE del 22/07/93 y sus sucesivas modificaciones.
• 2002/96/CE

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

P 740 AS

P 741 AS

P 750 AS

P 750 AST
