Soort product	Inbouw gaskookplaat
Merk	Indesit
Model	P750AST
Categorie	Kookplaat (klasse 3)
Aantal gasbranders	5 (Snelle Verlaagde, Halfsnel, Hulp, Drievoudige Kroon, Zeer Snel)
Type ontsteking	Geïntegreerde elektronische ontsteking (bougie en knop)
Beveiligingsinrichting	Thermokoppel (automatische gasafsluiting bij vlamuitval)
Gasvoeding	Natuurlijk gas (G20/G25) of vloeibaar gas (butaan/propaan) – instelbaar via injectoren
Elektrische voeding	220-240 V ~ 50/60 Hz (voor ontsteking en veiligheid)
Afmetingen (ongeveer)	Breedte 60 cm, Diepte 51 cm, Hoogte 5 cm
Gewicht (ongeveer)	10 kg
Materialen	Roestvrij staal, emaille, glas (optioneel deksel)
Reiniging	Lauwwarm water en mild schoonmaakmiddel; vermijd schuurmiddelen en stoom
Onderhoud van branders	Regelmatige reiniging van openingen en verwijderbare onderdelen
Smeren van elektrische platen	Niet van toepassing (alleen gasmodel)
Afstellen van minimum	Mogelijk via stelschroef (voor vloeibaar gas: schroef volledig aandraaien)
Aanpassing aan gastype	Vervangen van injectoren (set meegeleverd) – uit te voeren door erkende technicus
Installatie	Inbouw met bevestiging door haken; vereist ventilatie conform DTU
Normen	CE (73/23/EEG, 89/336/EEG, 90/396/EEG)
Garantie	Zie bijgeleverd garantiecertificaat

Veelgestelde vragen - P750AST INDESIT

Hoe een brander aansteken?

Druk de bijbehorende knop volledig in en draai deze tegen de klok in tot de maximum stand. Bij modellen met geïntegreerde ontsteking ontsteekt de bougie automatisch. Bij modellen met aparte ontstekingsknop, druk eerst op de knop en draai daarna de knop. Houd 6 seconden ingedrukt als het veiligheidsapparaat aanwezig is.

Waarom gaat de vlam uit na het ontsteken?

Dit kan komen doordat het thermokoppel niet warm genoeg is. Houd de knop 6 seconden ingedrukt na het ontsteken. Controleer ook of de openingen van de brander niet verstopt zijn en of er geen tocht is.

Hoe de kookplaat reinigen?

Schakel voor het reinigen de stroomtoevoer uit. Gebruik een vochtige doek met lauwwarm water en een mild schoonmaakmiddel. Gebruik nooit schurende middelen of stoomapparaten. Voor de branders: was de verwijderbare onderdelen met warm zeepwater.

Wat te doen als een brander niet ontsteekt?

Controleer of de gastoevoer open is en of er geen stroomstoring is. Maak de gasuitlaatopeningen schoon met een naald. Zorg ervoor dat de branderonderdelen correct zijn gemonteerd. Als het probleem aanhoudt, neem contact op met de klantenservice.

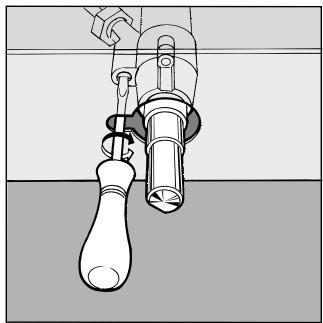

Hoe het minimale debiet van de branders afstellen?

Zet de knop in de minimum stand, trek deze eraf en draai aan de stelschroef op de kraanstang tot u een kleine constante vlam krijgt. Voor vloeibaar gas, schroef volledig vast. Controleer na het afstellen of de brander niet uitgaat bij snel overgaan van max naar min.

Welke soorten pannen gebruiken?

Gebruik pannen met een vlakke bodem en een deksel. De diameter moet overeenkomen met de brander: voor de Drievoudige Kroon (TC) brander, gebruik pannen van 24-26 cm; voor de Hulp (A) brander, 10-14 cm. Vermijd dat vlammen over de bodem uitsteken.

Hoe de kookplaat aanpassen aan een ander gastype?

De aanpassing moet worden uitgevoerd door een erkende technicus. Het omvat het vervangen van de branderinjectoren door die voor het nieuwe gas (tabel in de handleiding). Na vervanging, stel het minimum af en vervang het kalibratielabel.

Wat zijn de belangrijke veiligheidsvoorschriften?

Raak het apparaat niet aan met natte delen of blote voeten. Laat de elektrische platen niet branden zonder pan. Zorg na gebruik dat alle knoppen op 0 (uit) staan. Bij gaslucht, sluit de gaskraan en ventileer de ruimte zonder vlam te gebruiken.

Hoe de kookplaat installeren?

De installatie moet worden uitgevoerd door een gekwalificeerde installateur volgens de geldende normen. De uitsparing in het meubel moet de aangegeven afmetingen hebben (55 mm diepte). Zorg voor voldoende ventilatie (minstens 200 cm² opening) en een afstand van 650 mm onder de afzuigkap.

Hoe de elektrische platen onderhouden (indien aanwezig)?

Maak de platen schoon met een vochtige doek als ze lauw zijn. Smeer ze lichtjes in met olie om corrosie te voorkomen. Giet geen koud water op een hete plaat. Negeer deze instructie voor modellen zonder elektrische plaat.

GEBRUIKSAANWIJZING P750AST INDESIT

Inbouw-kookvlakken Installatie en gebruik

Wij danken u dat u een Indesit product heeft gekozen, veilig en gemakkelijk in het gebruik. Om het fornuis te leren kennen en het langdurig en zo goed mogelijk te gebruiken, raden wij u aan deze gebruiksaanwijzing te lezen. Dank u.

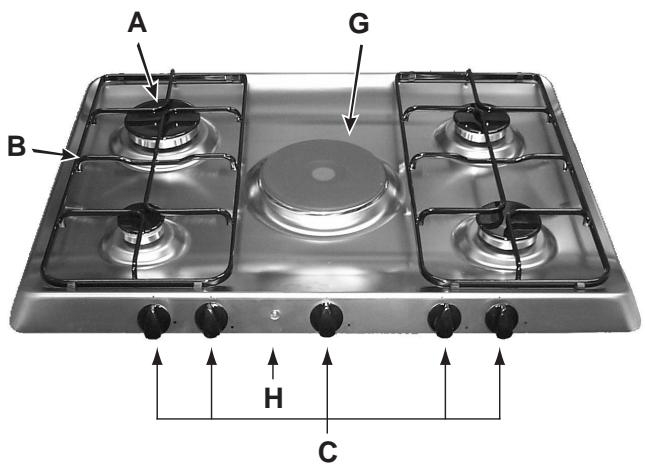

Van dichtbij gezien

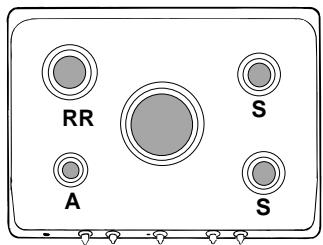

A. Gasbranders B. Roosters voor de pannen C. Bedieningsknoppen van de gasbranders of elektrische kookplaten D. Ontsteking gasbranders (slechts op enkele modellen aanwezig) E. Knop ontsteking gasbranders (slechts op enkele modellen aanwezig)

F. Veiligheidsmechanisme (slechts op enkele modellen aanwezig) - Dit treedt in werking als de vlam per ongeluk is uitgegaan (overkoken, tocht enz.) door de gastoevoer van de brander te blokkeren G. Elektrische kookplaten (slechts op enkele modellen aanwezig) H. Controlelampje kookplaten (slechts op enkele modellen aanwezig)

Hoe het fornuis te gebruiken

Op iedere knop is de positie van de betreffende gasbrander of elektrische kookplaat (indien aanwezig) aangegeven.

Gasbranders

Deze verschillen in afmeting en sterkte. Kies de brander die het beste past bij de doorsnede van de pan die u gaat gebruiken.

De bedieningsknop werkt als volgt:

Uit

Maximum Minimum

Voor het aansteken van een van de gasbranders houdt u er een vlammetje bij of een gasaansteker, drukt u de knop in en draait u hem tegen de klok in tot aan de positie van maximum sterkte.

Bij de modellen met veiligheidsmechanisme "F" is het noodzakelijk de knop voor ongeveer 6 seconden ingedrukt te houden totdat het veiligheidsmechanisme dat Bij de modellen met ontsteking "D": voor het aansteken van de gekozen gasbrander drukt u eerst op het knopje van de ontsteking "E" met het symbool ★, vervolgens drukt en draait u de betreffende bedieningsknop tegen de klok in tot aan de positie van maximum sterkte.

Enkele modellen zijn voorzien van ontsteking in de bedieningsknoppen zelf; in dit geval is er de ontsteking "D" maar ontbreekt het knopje "E".

Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, draait u hem tegen de klok in tot aan de positie van maximum sterkte en houdt u hem ingedrukt totdat hij aan gaat.

Belangrijk: in het geval dat een gasvlam per ongeluk uit gaat, draait u de knop op uit en wacht u tenminste een minuut voordat u hem weer aansteekt.

Voor het uitdoven van de gasbrander moet u de knop met de klok mee draaien totdat hij niet verder kan (correspondeert met symbool “●”).

Elektrische kookplaten (slechts op enkele modellen aanwezig)

Deze verschillen in: "normale" of "snelle"; de snelle herkent u aan een rood teken in het midden.

Voor het regelen van de sterkte draait u de betreffende knop met de klok mee of tegen de klok in op 6 verschillende posities:

0 Uit 1 Minimum sterkte 2÷5 Middelsterkten 6 Maximum sterkte

In het hoofdstuk "Praktische raadgevingen voor het gebruik" zijn de verhoudingen tussen de posities van de knoppen en het gebruik van de kookplaten aangegeven. Het controlelampje gaat aan bij iedere positie van de knop behalve de "uit"-positie.

Het onderhoud

Sluit altijd eerst de stroom af voordat u overgaat tot reinigen of onderhoud.

Voor lange duurzaamheid van uw fornuis is het belangrijk dat dit regelmatig wordt schoongemaakt. Onthoud het volgende:

• Gebruik voor het reinigen geen stoomapparaat.
• De geëmailleerde delen en de glazen dekplaat, indien aanwezig, worden gewassen met lauw water; gebruik geen schuurmiddelen of bijtende middelen die ze kunnen beschadigen;
• De losse delen van de gasbranders moeten vaak in een lauw sop worden gewassen; verwijder eventueel aangekoekte resten.
• Bij de kookvlakken met automatische ontsteking moeten het uiteinde van de elektronische ontstekingsmechanismen vaak zorgvuldig worden schoongemaakt. Controleer dat de gaten voor de gastoevoer niet verstopt zijn;
• De elektrische kookplaten worden met een vochtige doek schoongemaakt, waarna ze met een beetje olie worden ingewreven als ze nog lauw zijn.
• Roestvrij staal kan vlekken vertonen als het lang in contact is met kalkhoudend water of sterke wasmiddelen (fosforhoudend). Spoel met ruim water en droog na het reinigen. Verwijder altijd gemorst water.

Het smeren van de kranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk de kraan te vervangen.

N.B.: Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Raadgevingen voor het gebruik

Praktische raadgevingen voor het gebruik van de gasbranders

Onthoud het volgende voor het verkrijgen van maximum rendement:

• Gebruik op iedere gasbrander de pannen die erop passen (zie tabel) zodat er geen vlammen onderuit steken.
• Gebruik altijd pannen met een platte bodem en met een deksel.
• Draai op het moment van het aan de kook raken de knop op de minimum stand.

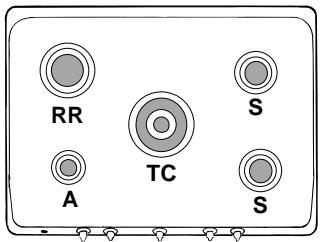

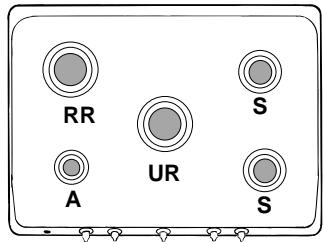

Brander	Ø Diameter pan (cm)
Gereduceerd snel (RR)	24 - 26
Half snel (S)	16 - 20
Hulpvlam (A)	10 - 14
Drievoudige ring (TC)	24 - 26
Extra snel (UR)	24 - 26

Praktische raadgevingen voor het gebruik van de elektrische kookplaten

Voor het vermijden van warmteverlies en schade aan de platen, pannen gebruiken met een platte bodem en met een diameter die niet kleiner is dan die van de plaat.

Positie	Normale of snelle plaat
0	Uit
1	Groenten en vis
2	Aardappelen (gestoomd), soep, capucijners, bonen
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium)
5	Braden (hard)
6	Bruin bakken of snel aan de kook brengen

Vóór het eerste gebruik moeten de kookplaten ongeveer 4 minuten op maximum worden verwarmd, zonder pannen. Gedurende deze beginfase worden de beschermlaag hard en maximaal bestendig.

Zijn er problemen?

Het kan gebeuren dat het kookvlak niet functioneert of niet goed functioneert. Laten wij zien wat eraan gedaan kan worden voordat u er hulp bij haalt.

Om te beginnen controleren of er wel stroom en gastoevoer is, en vooral of de gaskranen boven het fornuis niet dicht zijn.

De brander gaat niet aan of de vlam is niet gelijkmatig

Heeft u gecontroleerd of:

• de gaten voor de gastoevoer van de brander zijn verstopt;
• alle onderdelen van de brander goed in elkaar zitten;
• er tocht is nabij het kookvlak.

De vlam blijft niet aan in de versies met veiligheidsmechanisme

Heeft u gecontroleerd of:

• u de knop goed heeft ingedrukt;
• u de knop voldoende lang ingedrukt heeft gehouden voor het activeren van het veiligheidsmechanisme;
• de gaten voor de gastoevoer nabij het veiligheidsmechanisme verstopt zijn.

De brander blijft niet aan als hij op minimum staat

Heeft u gecontroleerd of:

• de gaten van de gastoevoer verstopt zijn;
• er tocht is nabij het kookvlak;
• de minimum stand niet goed is ingesteld (zie paragraaf "Het regelen van de minimum stand").

De pannen staan wankel

Heeft u gecontroleerd of:

• de bodem van de pan perfect plat is;
• de pan in het midden van de brander of kookplaat staat;
• de roosters verkeerd staan.

Als ondanks deze controles het kookvlak niet functioneert en de storing blijft bestaan, dan moet u de Merloni Technische Dienst voor Keukenapparatuur erbij halen met opgave van:

• het soort storing;
• het nummer van het model (Mod. ...) dat op uw garantiebewijs staat.

Roep er nooit een niet-erkende installateur bij en weiger altijd niet-originele onderdelen.

Veiligheid is een goede gewoonte

Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan:

• voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn. - altijd gebruik te maken van originele onderdelen.
• Deze gebruiksaanwijzing betreft een inbouwkookvlak klasse 3.
• Het apparaat is ontworpen voor niet-professioneel gebruik en zijn kenmerken mogen niet veranderd worden.
• De instructies zijn alleen geldig voor de landen van bestemming waarvan de symbolen voorkomen in dit boekje en op het etiket met het registratienummer.
• De elektrische veiligheid van dit apparaat is slechts dan gegarandeerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende veiligheidsnormen.

Vermijd dat kinderen en onbekwame personen in aanraking komen met:

• de bedieningsknoppen en het apparaat in het algemeen;
• de verpakking (plastic zakken, polystyreen, spijkers enz.);
• het apparaat, gedurende en net na gebruik, gezien de hitte ervan;
• het niet meer in gebruik zijnde apparaat; in dit geval worden de onderdelen die gevaar kunnen opleveren onklaar gemaakt.

De volgende handelingen dienen vermeden te worden:

• het apparaat aanraken met vochtige lichaamsdelen;
• het gebruik van het fornuis als u blootsvoets bent;
• aan het apparaat of de voedingskabel trekken om deze uit het stopcontact te trekken;
• verkeerde en gevaarlijke handelingen;
• het afsluiten van de ventilatie-openingen of hitte-afvoer;
• dat de snoer van kleine keukenapparatuur op de warme delen van het apparaat terechtkomen;
• het blootstellen aan atmosferische invloeden (regen, zon);
• het gebruik van ontvlambare vloeistoffen in de nabijheid;
• het gebruik van adapters, dubbelstekkers en/of verlengsnoeren;
• het gebruik van wankele of vervormde pannen;
• de elektrische kookplaten aan laten staan zonder pannen erop;
• de kookplaat (indien aanwezig) zich doen als de branders of kookplaten nog warm zijn!
• het trachten te installeren of repareren zonder tussenkomst van een erkende installateur.

In de volgende gevallen is het absoluut noodzakelijk zich tot een erkende installateur te

wenden:

• het installeren (volgens de instructies van de fabrikant);
• als er twijfel bestaat betreffende het functioneren;
• het vervangen van het stopcontact in het geval de stekker van het apparaat er niet in past.

In de volgende gevallen wendt u zich tot de door de fabrikant erkende technische dienst:

• als u na het uitpakken onzeker bent over de conditie van het apparaat;
• schade of vervanging van de voedingskabel;
• bij een storing of slecht functioneren; eis altijd originele onderdelen;

Houd u zich aan de volgende regels:

• gebruik het fornuis alleen voor koken en voor niets anders;
• controleer na het uitpakken dat het apparaat onbeschadigd is;
• sluit de stroom altijd af in het geval van slecht functioneren

en voordat u gaat schoonmaken en onderhoud uitvoeren;

• als het apparaat niet in gebruik is moet u de stroom afsluiten en de gaskraan dichtdraaien (indien aanwezig);
• controleer of de knoppen in de positie "..."/n" staan als het fornuis niet in gebruik is;
• Knip de voedingskabel door nadat u de stroom hebt afgesloten, in het geval u het apparaat niet meer gebruikt.
• De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuiste installatie of onjuist en onredelijk gebruik.

Instructies voor het installeren

Deze instructies zijn voor de bevoegde installateur, zodat het installeren, regelen en onderhoud op de juiste wijze wordt uitgevoerd en volgens de geldende normen.

Belangrijk: sluit altijd eerst de stroom af voordat u tot onderhoud of regelen overgaat.

De apparaten zijn gebruiksklaar gemaakt in de fabriek voor de functies (zie typeplaatje en het plaatje van de gasinstelling van het apparaat):

Natuurlijk gas Categorie II2E+3+ voor België;

Natuurlijk gas Categorie I2L voor Nederland.

Het is dus niet nodig verdere regelingen uit te voeren.

Het plaatsen

Belangrijk: dit apparaat mag alleen geïnstalleerd worden en functioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde normen:

NBN D51-003 en NBN D51-001 (voor België);

NEN-1078 (voor Nederland).

De volgende eisen moeten in acht genomen worden:

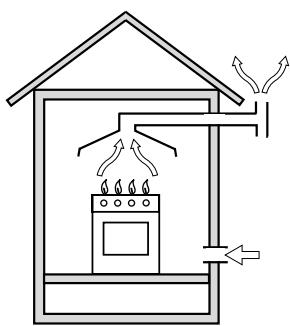

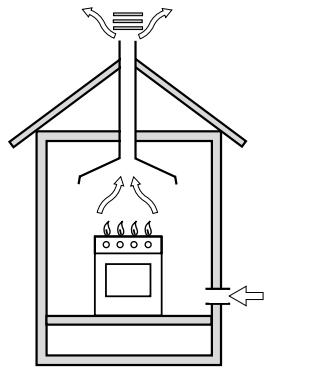

a) Het vertrek moet naar buiten toe een afvoersysteem hebben voor de verbrandingsrook. Dit kan door middel van een afzuigkap of door middel van een elektrische ventilator, die automatisch aangaat, wanneer men de apparatuur aanzet.

In het geval van een schoorsteen of vertakte rookleiding (gereserveerd voor fornuizen)

Rechtstreeks naar buiten

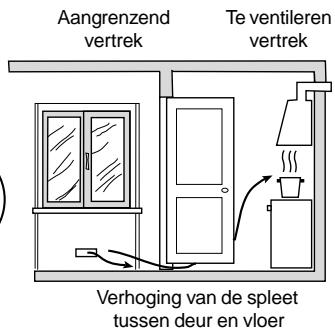

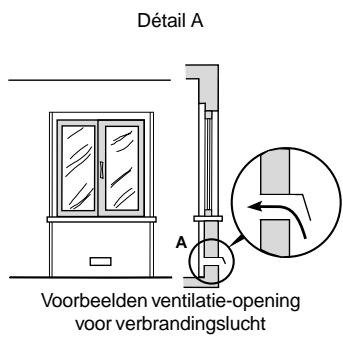

b) Het vertrek moet voorzien zijn van een systeem van luchttoevoer die noodzakelijk is voor de verbranding. De luchttoevoer mag niet minder dan 2m³ /h per kW bedragen. Het systeem kan worden uitgevoerd door rechtstreeks lucht van buiten aan te voeren door een leiding met een doorsnede van minstens 100 cm² en zodanig dat deze niet belemmerd kan worden. Bij fornuizen zonder veiligheidsmechanisme moeten de ventilatie-openingen 100% groter zijn, met een minimum van 200 cm² (afb.A). Of op indirecte wijze vanuit aangrenzende vertrekken met ventilatie naar buiten, die niet zijn: algemene ruimte van het gebouw, ruimten met brandgevaar of slaapkamers (afb.B).

Afb. A

Afb. B

c) Als u het apparaat intensief en lang achter elkaar gebruikt kan het nodig zijn het vertrek te luchten, b.v. door het raam te openen of de afzuigkap, indien aanwezig, op hoog te zetten. d) (voor België)

Vloeibaar gas, dat zwaarder is dan de lucht, zakt naar beneden. De vertrekken die GPL flessen bevatten moeten dus voorzien zijn van laagliggende openingen naar buiten voor afvoer van eventuele gaslekken. De GPL flessen, leeg of gedeeltelijk vol, mogen dus niet geïnstalleerd of bewaard worden in vertrekken die lager zijn dan het niveau van de vloer (kelders enz.). Houd in het vertrek alleen de fles die u aan het gebruiken bent, zodanig geplaatst dat hij niet is blootgesteld aan warmtebronnen (oven, open haard, kachel enz.) die een temperatuur kunnen bereiken die hoger is dan 50°C

Het installeren van inbouwkookplaten

Het is mogelijk het fornuis te installeren naast keukenkastjes als het niet hoger is dan de aanrecht. De muur die in contact staat met de achterkant van het fornuis mag niet van brandbaar materiaal zijn gemaakt. Tijdens werking kan de achterwand van het fornuis een warmte bereiken van 50°C hoger dan de kamertemperatuur. De volgende voorzorgen voor de installatie van de kookplaten moeten in acht worden genomen.

a) De meubels die direct naast de kookplaat geplaatst zijn en hier boven uitsteken, moeten op minstens 110 mm van de rand van de plaat staan. b) De afzuigkappen moeten geïnstalleerd worden volgens de vereisten die te vinden zijn in het instructieboekje dat bij de afzuigkap hoort, maar in ieder geval op een afstand van minstens 650 mm. c) Als de afzuigkap 800 mm breed is, volgt u de aanwijzingen van punt b) op en dient u de hangkastjes naast de afzuigkap zo te plaatsen, dat er tussen de hangkastjes en het werkblad een afstand van minstens 540 mm zit. Op deze manier is het mogelijk om een eventuele gasfornuisdeksel te installeren die zich gemakkelijk kan openen en sluiten. In elk geval staat deze afstand toe om de pannen comfortabel en gemakkelijk te gebruiken.

d) Als het kookvlak onder een keukenkastje wordt geïnstalleerd, dan moet de afstand tussen de twee minstens 700 mm (millimeter) zijn.

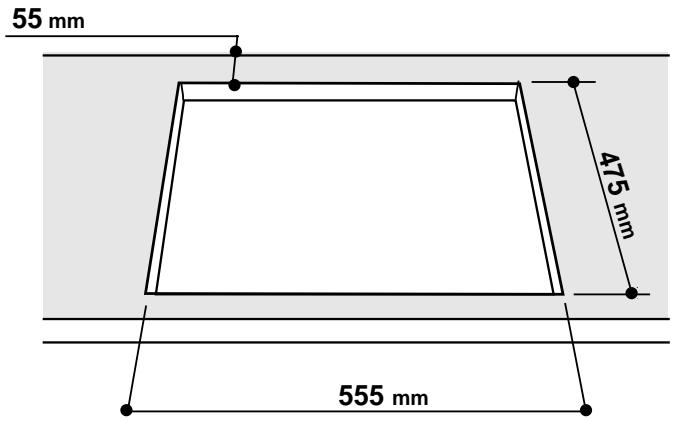

e) De ruimte die het meubel inneemt, moet de afmetingen hebben die op de figuren staan. Met behulp van bijgeleverde haken kan de kookplaat op een keukenblad met een dikte van 20 tot 40 mm vastgezet worden. Om de plaat goed vast te zetten is het aan te raden alle beschikbare haken te gebruiken.

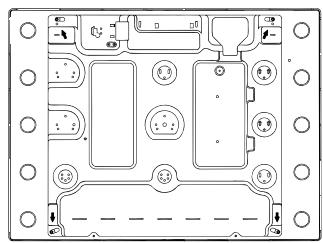

Bevestigingsschema van het kookvlak

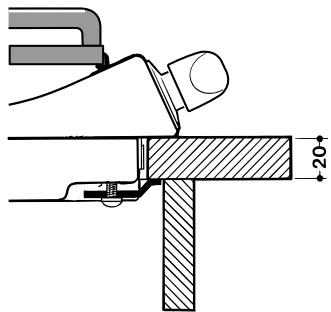

Positie van de haak voor top hoogte H=20mm

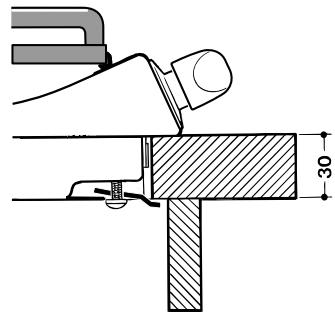

Positie van de haak voor top hoogte H=30mm

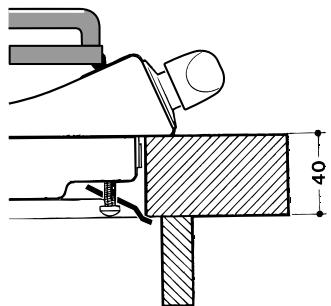

Afmeting Positie van de haak voor top hoogte H=40mm

Atras

N.B: Gebruik de haken die zich in de "doos met onderdelen" bevinden.

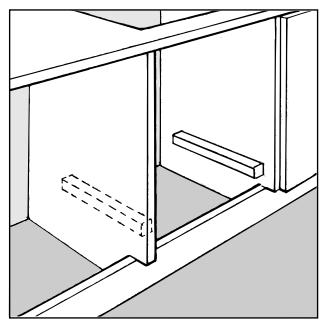

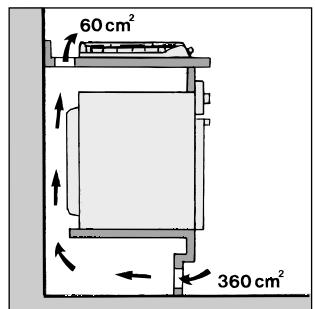

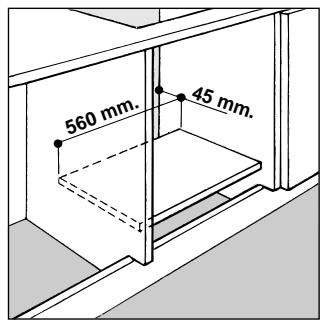

f) Als het kookvlak niet wordt geïnstalleerd op een inbouwoven, dan is het noodzakelijk een houten paneel aan te brengen als isolatie. Dit moet geplaatst worden op een minimum afstand van 20 mm van de onderkant van het kookvlak.

N.B: Als het fornuis boven een ingebouwde oven wordt geïnstalleerd, dan moet men de oven zodanig installeren dat hij op twee houten lijsten rust; maar hij op een doorlopende plank rusten, dan moet deze aan de achterkant tenminste 45 x 560 mm ruimte laten.

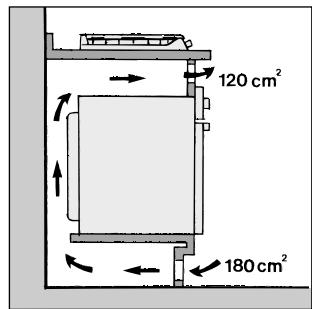

In het geval dat het fornuis wordt geïnstalleerd boven een ingebouwde oven zonder geforceerde afkoelingsventilatie, dan moet men in een luchtingang en uitgang voorzien om voldoende ventilatie te garanderen.

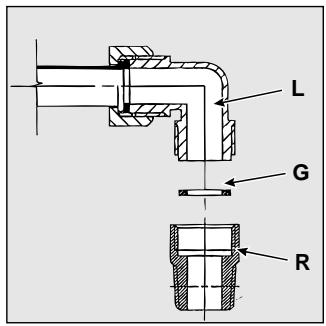

Aansluiting gas

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor België) gaat u te werk zoals beschreven in de paragraaf "Aanpassing aan verschillende types gas". Om het apparaat aan de gasbuizen aan te sluiten (natuurlijk gas II2E+3+ voor België en I2L voor Nederland), dient men eerst de verbinder te monteren "R" (bijgeleverd). Tevens dient men zijn pakking op de verbinder "G", die er uit ziet als een "L", van de voedingsstructuur te monteren. De verbinder is gedraaid: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis (voor België volgens de normen NBN D51-003)
• of met een flexibele buis van roestvrij staal die in de muur zit en voortgezet wordt met een verbindingsstuk.

Daarbij dient het apparaat uitgerust te zijn met een gaskraantje (voor België A.G.B.) dat gemakkelijk draaibaar dient te zijn. Voor Nederland dient dit gaskraantje aan de huidige nationale normen te voldoen.

Aansluiting met harde buis (koper of staal)

De aansluiting aan het gas moet zodanig worden uitgevoerd dat het geen enkele druk uitoefent op het apparaat. Op de voedingsingang van het fornuis zit een L-aansluiting, die gericht kan worden, met pakking. Als men de aansluiting wil draaien, dan moet men de pakking vervangen (bijgeleverd bij het fornuis). De aansluiting van het gas aan het fornuis is schroefdraad: rond mannelijk 1/2 gas.

Aansluiting met stalen flexibele buis

Verwijder het rubberbuisje dat zich op het apparaat bevindt. Het verbindingsstuk waardoor het gas toegang krijgt tot het apparaat is schroefdraad: kegelvormig mannelijk 1/2 gas. Gebruik uitsluitend buizen en pakkingen die voldoen aan de voorgeschreven nationale normen. Het in werking stellen van deze buizen moet zodanig worden uitgevoerd dat de lengte van de buizen, geheel uitgestrekt, niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de metalen slang niet in contact is met beweegbare delen of dat hij gekneld zit.

Controle van de dichting

Als het apparaat geïnstalleerd is moet men de perfecte luchtdichtheid van de aansluitingen controleren met zeepsop, nooit met een vlam.

Elektrische aansluiting

De fornuizen met een drie-polige voedingskabel zijn ingesteld op het gebruik van wisselstroom met een voedingsspanning en frequentie zoals aangegeven op het typeplaatje (aan de onderkant van het apparaat). De geel/groene draad is voor de aarding. In het geval van installeren boven een ingebouwde oven, moet de elektrische aansluiting van het apparaat en van de oven apart worden uitgevoerd, zowel voor veiligheidsredenen als om het eventuele uittrekken van de oven mogelijk te maken.

Het aansluiten aan het net

Monteer een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje; bij directe aansluiting aan het net moet men een meerpolige schakelaar aanbrengen tussen het net en het fornuis met een minimum afstand van 3 mm tussen de contactpunten, die is aangepast aan de lading en aan de geldende normen (de draad voor de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt van meer dan 50 °C. Voor het aansluiten controleert men dat:

• de zekering en het net de lading van het apparaat kunnen verdragen (zie typeplaatje);
• het net op efficiënte wijze is geaard volgens de normen en voorschriften van de wet;
• het stopcontact of de schakelaar gemakkelijk bereikbaar is.

N.B.: gebruik geen adaptors, dubbelstekkers of dergelijke, aangezien deze oververhitting en brand kunnen veroorzaken.

Aanpassing aan verschillende types gas (voor België)

Voor het aanpassen van het kookvlak aan een ander type gas dan waarvoor het gebruiksklaar is (aangegeven op het typeplaatje onderaan het kookvlak of op de verpakking) moeten de straalpijpen van de branders vervangen worden op de volgende wijze:

verwijder de roosters en de branders; - schroef de straalpijpen los met een buissleutel van 7 mm en vervang ze met straalpijpen die geschikt zijn voor het nieuwe type gas (zie tabel 1 "Kenmerken van branders en straalpijpen"); - monteer de onderdelen weer; - aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat correspondeert met het nieuwe gas dat u gaat gebruiken; u vindt dit in het zakje met de bijgeleverde straalpijpjes.

Als de druk van het gebruikte gas verschillend is (of variabel) van wat is voorzien, moet op de toevoerbuis een drukregelaar worden aangebracht die voldoet aan de geldende Nationale Normen (regulatoren voor gekanaliseerd gas).

Regulatie primaire lucht van de branders (voor België)

De branders hebben geen regulatie van de primaire lucht nodig.

Het regelen van de minimum stand (voor België)

Zet het kraantje op minimum; - Neem de knop eraf en draai aan het regelschroefje in of naast het staafje van het kraantje totdat u een regelmatige vlam heeft;

N.B.: bij vloeibaar gas moet het regelschroefje geheel worden aangedraaid.

• Draai de knop snel van maximum op minimum om te zien of de vlammen blijven branden;
• Als, bij apparaten die een veiligheidsmechanisme hebben (thermo-element), dit niet functioneert met de branders op minimum, dan moet de minimum gastoevoer verhoogd worden door aan het regelschroefje te draaien.

Als de regulatie is uitgevoerd, moeten de zegels op de bypass worden aangebracht met lak of gelijksoortig materiaal.

Kenmerken van de gaspitten en straalpijpen

Tabel 1 (Voor België)

Gaspit	Doorsnee (mm)	Thermisch vermogen kW (p.c.s.*) Nomin.		By-pass 1/100 (mm)	Straal. 1/100 (mm)	Bereik* (g/h)		Straal. 1/100 (mm)	Bereik* (l/h)
						Butane	Propane		G20	G25
Gered.-Snel (RR)	100	2,60	0,70	41	80	189	186	110	248	288
Halp Snel (S)	75	1,90	0,40	30	70	138	136	106	181	218
Hulp (A)	55	1,00	0,40	30	50	73	71	79	95	111
Drievoudige ring (TC)	130	3,60	1,30	57	94	262	257	137	343	399
Extra snel (UR)	100	3,40	0,70	41	91	240	236	123	314	365
Spanning van voeding	Nominate (mbar)					28-30	37		20	25
	Minimum (mbar)					20	25		15	15
	Maximum (mbar)					35	45		25	30

• Bij 15°C en 1013 mbar droog gas P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³ P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³ P.C.S. Butaan = 49,47 MJ/kg P.C.S. Propaan = 50,37 MJ/kg

Tabel 1 (Voor Nederland)

Gaspit	Doorsnee (mm)	Thermisch vermogen kW (p.c.s. *)		Straal. 1/100 (mm)	Bereik* (l/h) G 25
		Nominale	Gered.
Gered.-Snel (RR)	100	2,60	0,70	110	288
Half Snel (S)	75	1,90	0,40	106	218
Hulp (A)	55	1,00	0,40	79	111
Drievoudige ring (TC)	130	3,60	1,30	137	399
Extra snel (UR)	100	3,40	0,70	123	365
Spanning van voeding	Nominale (mbar) Minimum (mbar) Maximum (mbar)				25 20 30

• Bij 15°C en 1013 mbar droog gas P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³

Deze apparatuur voldoet aan de volgende richtlijnen van de gemeenschap:

• EEG/73/23 van 19/02/73 (Laagspanning) en opeenvolgende wijzigingen;
• EEG/89/336 van 03/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzigingen;
• EEG/90/396 van 29/06/90 (Gas) en opeenvolgende wijzigingen;
• EEG/93/68 van 22/07/93 en opeenvolgende wijzigingen.
• 2002/96/EC

De Europese Richtlijn 2002/96/EC over vernietiging van elektrische en elektronische apparatuur (WEEE) vereist dat oude huishoudelijke elektrische apparaten niet mogen worden vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting dat, wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de lokale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

P 740 AS

P 741 AS

P 750 AS

P 750 AST
