Produkttyp	Einbaugaskochfeld
Marke	Indesit
Modell	P750AST
Kategorie	Kochfeld (Klasse 3)
Anzahl der Gasbrenner	5 (Reduziert schnell, Halbschnell, Hilfsbrenner, Dreifachkrone, Ultraschnell)
Zündart	Integrierte elektronische Zündung (Zündkerze und Knopf)
Sicherheitsvorrichtung	Thermoelement (automatische Gasabschaltung bei Flammenausfall)
Gasversorgung	Erdgas (G20/G25) oder Flüssiggas (Butan/Propan) – einstellbar über Düsen
Stromversorgung	220-240 V ~ 50/60 Hz (für Zündung und Sicherheit)
Abmessungen (ca.)	Breite 60 cm, Tiefe 51 cm, Höhe 5 cm
Gewicht (ca.)	10 kg
Materialien	Edelstahl, Emaille, Glas (optionaler Deckel)
Reinigung	Warmes Wasser und mildes Reinigungsmittel; keine Scheuermittel oder Dampf
Brennerwartung	Regelmäßige Reinigung der Düsen und abnehmbaren Teile
Schmierung der Elektroplatten	Nicht zutreffend (nur Gasmodell)
Mindesteinstellung	Möglich über Einstellschraube (bei Flüssiggas: Schraube fest anziehen)
Anpassung an Gasart	Austausch der Düsen (Kit beiliegend) – Eingriff durch autorisierten Techniker
Installation	Einbau mit Hakenbefestigung; erfordert Belüftung gemäß DTU
Normen	CE (73/23/EWG, 89/336/EWG, 90/396/EWG)
Garantie	Siehe beiliegende Garantieurkunde

Häufig gestellte Fragen - P750AST INDESIT

Wie zünde ich einen Brenner an?

Drücken Sie den entsprechenden Knopf vollständig und drehen Sie ihn gegen den Uhrzeigersinn bis zur Maximum-Position. Bei Modellen mit integrierter Zündung zündet die Kerze automatisch. Bei Modellen mit separatem Zündknopf drücken Sie zuerst den Knopf und drehen dann den Drehknopf. Halten Sie ihn 6 Sekunden gedrückt, wenn die Sicherheitsvorrichtung vorhanden ist.

Warum erlischt die Flamme nach dem Zünden?

Dies kann an einem nicht ausreichend erwärmten Thermoelement liegen. Halten Sie den Drehknopf nach dem Zünden 6 Sekunden gedrückt. Überprüfen Sie auch, ob die Brennerdüsen nicht verstopft sind und keine Zugluft vorhanden ist.

Wie reinige ich das Kochfeld?

Schalten Sie vor der Reinigung die Stromversorgung aus. Verwenden Sie ein feuchtes Tuch mit warmem Wasser und einem milden Reinigungsmittel. Verwenden Sie niemals Scheuermittel oder Dampfgeräte. Waschen Sie die abnehmbaren Teile der Brenner in warmem Seifenwasser.

Was tun, wenn ein Brenner nicht zündet?

Überprüfen Sie, ob die Gasversorgung geöffnet ist und kein Stromausfall vorliegt. Reinigen Sie die Gasaustrittsöffnungen mit einer Nadel. Stellen Sie sicher, dass die Brennerteile korrekt montiert sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

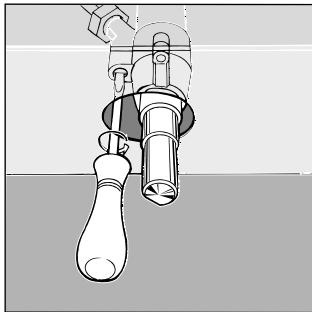

Wie stelle ich die Mindestgasmenge der Brenner ein?

Stellen Sie den Drehknopf auf Minimum, ziehen Sie ihn ab und drehen Sie die Einstellschraube am Ventilschaft, bis eine kleine gleichmäßige Flamme entsteht. Bei Flüssiggas die Schraube fest anziehen. Überprüfen Sie nach der Einstellung, dass der Brenner nicht erlischt, wenn Sie schnell von Max auf Min schalten.

Welche Töpfe sollten verwendet werden?

Verwenden Sie Töpfe mit flachem Boden und Deckel. Der Durchmesser sollte zum Brenner passen: Für den Dreifachkronenbrenner (TC) verwenden Sie Gefäße von 24-26 cm; für den Hilfsbrenner (A) 10-14 cm. Vermeiden Sie, dass die Flammen über den Boden hinausragen.

Wie passe ich das Kochfeld an eine andere Gasart an?

Die Anpassung muss von einem autorisierten Techniker durchgeführt werden. Sie besteht im Austausch der Brennerdüsen gegen die für das neue Gas geeigneten (Tabelle in der Anleitung). Nach dem Austausch die Mindesteinstellung anpassen und das Kalibrieretikett ersetzen.

Welche wichtigen Sicherheitshinweise gibt es?

Berühren Sie das Gerät nicht mit nassen Körperteilen oder barfuß. Lassen Sie keine Elektroplatten ohne Topf eingeschaltet. Stellen Sie nach dem Gebrauch sicher, dass alle Drehknöpfe auf 0 (Aus) stehen. Bei Gasgeruch schließen Sie das Ventil und lüften Sie den Raum, ohne eine Flamme zu verwenden.

Wie installiere ich das Kochfeld?

Die Installation muss von einem qualifizierten Installateur gemäß den geltenden Normen durchgeführt werden. Der Ausschnitt im Möbel muss die angegebenen Abmessungen einhalten (55 mm Tiefe). Sorgen Sie für ausreichende Belüftung (mindestens 200 cm² Öffnung) und einen Abstand von 650 mm unter der Dunstabzugshaube.

Wie pflege ich die Elektroplatten (falls vorhanden)?

Reinigen Sie die Platten mit einem feuchten Tuch, wenn sie handwarm sind. Fetten Sie sie leicht mit Öl ein, um Korrosion zu vermeiden. Gießen Sie kein kaltes Wasser auf eine heiße Platte. Bei Modellen ohne Elektroplatte ignorieren Sie diesen Hinweis.

BEDIENUNGSANLEITUNG P750AST INDESIT

Einbaukochmulden Installation und Gebrauch

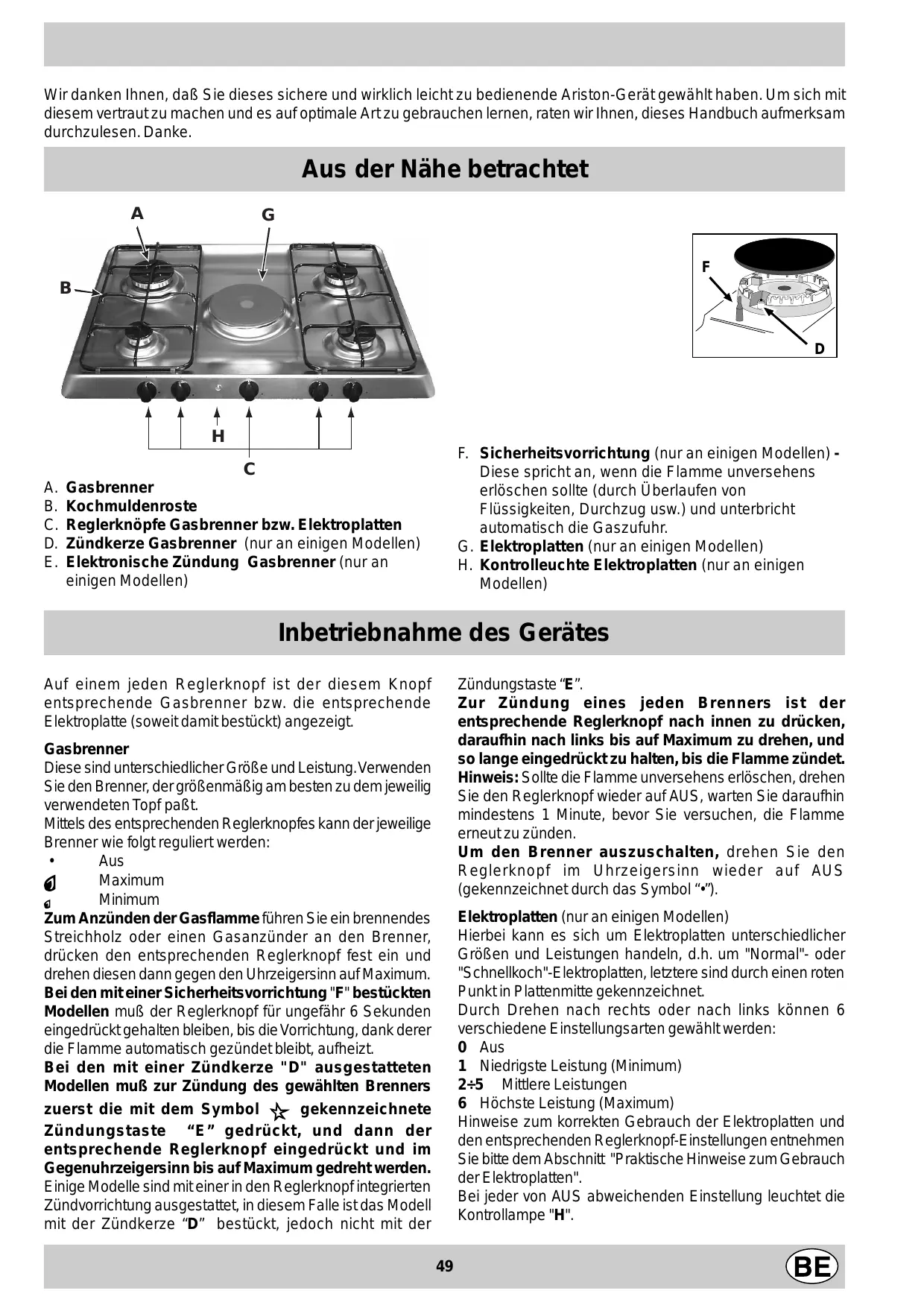

Wir danken Ihnen, dass Sie dieses sichere und wirklich einfach zu bedienende Ariston-Gerät gewählt haben. Um sich damit vertraut zu machen und es auf optimale Art zu gebrauchen, raten wir Ihnen, dieses Handbuch aufmerksam durchzulesen. Danke.

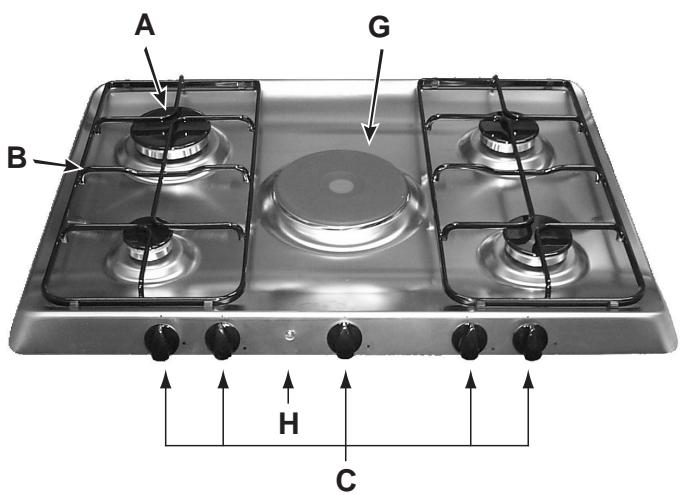

Aus der Nähe betrachtet

A. Gasbrenner B. Kochmuldenroste C. Reglerknöpfe Gasbrenner bzw. Elektroplatten D. Zündkerze Gasbrenner (nur an einigen Modellen) E. Elektronische Zündung Gasbrenner (nur an einigen Modellen)

F. Sicherheitsvorrichtung (nur an einigen Modellen) - Diese spricht an, wenn die Flamme unversehens erlöschen soll (durch Überlaufen von Flüssigkeiten, Durchzug usw.) und unterbricht automatisch die Gaszufuhr. G. Elektroplatten (nur an einigen Modellen) H. Kontrollleuchte Elektroplatten (nur an einigen Modellen)

Inbetriebnahme des Gerätes

Auf jedem Reglerknopf ist der diesem Knopf entsprechende Gasbrenner bzw. die entsprechende Elektroplatte (soweit damit bestückt) angezeigt.

Gasbrenner

Diese sind entsprechender Größe und Leistung. Verwenden Sie den Brenner, der größenmäßig am besten zu dem jeweilig verwendeten Topf passt.

Mittels des entsprechenden Reglerknopfes kann der jeweilige Brenner wie folgt reguliert werden:

Aus

Maximum

Minimum

Zum Anzünden der Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest ein und drehen diesen dann gegen den Uhrzeigersinn auf Maximum. Bei den mit einer Sicherheitsvorrichtung "F" bestückten Modellen muss der Reglerknopf für ungefähr 6 Sekunden eingedrückt gehalten bleiben, bis die Vorrichtung, dank derer die Flamme automatisch gezündet bleibt, aufheizt.

Bei den mit einer Zündkerze "D" ausgestatteten Modellen muss zur Zündung des gewählten Brenners zuerst die mit dem Symbol gekennzeichnete Zündungstaste "E" gedrückt, und dann der entsprechende Reglerknopf eingedrückt und im Gegenuhrzeigersinn bis auf Maximum gedreht werden. Einige Modelle sind mit einer in den Reglerknopf integrierten Zündvorrichtung ausgestattet, in diesem Falle ist das Modell mit der Zündkerze "D" bestückt, jedoch nicht mit der

Zündungstaste "E".

Zur Zündung eines jeden Brenners ist der entsprechende Reglerknopf nach innen zu drücken, daraufhin nach links bis auf Maximum zu drehen, und so lange eingedrückt zu halten, bis die Flamme zündet. Hinweis: Sollte die Flamme unversehens erlöschen, drehen Sie den Reglerknopf wieder auf AUS, warten Sie daraufhin mindestens 1 Minute, bevor Sie versuchen, die Flamme erneut zu zünden.

Um den Brenner auszuschalten, drehen Sie den Reglerknopf im Uhrzeigersinn wieder auf AUS (gekennzeichnet durch das Symbol "●").

Elektroplatten (nur an einigen Modellen)

Hierbei kann es sich um Elektroplatten unterschiedlicher Größen und Leistungen handeln, d.h. um "Normal"- oder "Schnellkoch"-Elektroplatten, letztere sind durch einen roten Punkt in Plattenmitte gekennzeichnet.

Durch Drehen nach rechts oder nach links können 6 verschiedene Einstellungsarten gewählt werden:

0 Aus

1 Niedrigste Leistung (Minimum) 2÷5 Mittlere Leistungen 6 Höchste Leistung (Maximum) Hinweise zum korrekten Gebrauch der Elektroplatten und den entsprechenden Reglerknopf-Einstellungen entnehmen Sie bitte dem Abschnitt "Praktische Hinweise zum Gebrauch der Elektroplatten". Bei jeder von AUS abweichenden Einstellung leuchtet die Kontrolllampe "H".

So halten Sie das Gerät in Topform

Vor jedem Eingriff muss das Gerät vom Stromnetz getrennt werden.

Um eine lange Lebensdauer der Kochmulde zu gewährleisten, muss sie regelmäßig gründlich gereinigt werden. Beachten Sie hierbei, dass:

• Verwenden Sie zur Reinigung keine Dampfgeräte.
• die emaillierten Teile und die Glasabdeckung, falls damit bestückt, mit lauwarmem Wasser zu reinigen sind. Verwenden Sie keine Scheuermittel oder scharfe Reinigungsmittel, die diese Teile beschädigen könnten;
• die abnehmbaren Brennerteile regelmäßig mit warmem Wasser gereinigt und von eventuellen Verkrustungen befreit werden müssen;
• bei den Modellen mit automatischer Zündung die Spitzen dieser Zündvorrichtung regelmäßig gereinigt werden müssen, wobei zu kontrollieren ist, dass die Gasaustrittslöcher auch nicht verstopft sind;
• die noch lauwarmen Elektroplatten mit einem feuchten Tuch gereinigt und mit etwas Öl eingerieben werden müssen;
• auf den Inoxstahlflächen Flecken hinterbleiben könnten, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längere Zeit darauf einwirken. Wir empfehlen deshalb, diese nach der Reinigung gut nachzuspülen und trockenzureiben. Übergekochtes Wasser muß ebenfalls entfernt werden.

Schmieren der Gashahnarmatur

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen lassen. In einem solchen Fall ist der Hahn selbst auszuwechseln.

NB: Diese Arbeiten dürfen nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden.

Gebrauchshinweise

Praktische Hinweise zum Gebrauch der Brenner

Um höchste Leistungen zu erzielen, empfiehlt es sich, folgende Hinweise zu beachten:

• Benutzen Sie Kochgeschirr, das größenmäßig zu dem jeweilig eingesetzten Brenner paßt (siehe Tabelle), um zu vermeiden, daß die Flamme über den Topfboden schlägt.
• Verwenden Sie nur Töpfe mit Deckel und ebenem Boden.
• Drehen Sie den Reglerknopf auf Minimum, sobald das Gargut gar ist.

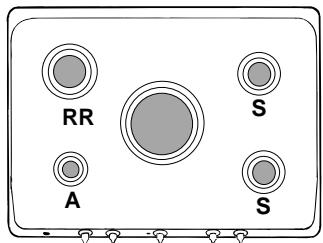

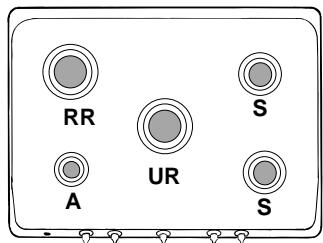

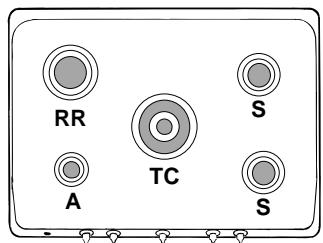

Brenner	Kochgeschirrdurchmesser (cm)
Reduzierter Starkbrenner (RR)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14
Drei Flammenkränz (TC)	24 - 26
Schnellbrenner (UR)	24 - 26

Praktische Hinweise zum Gebrauch der Elektroplatten

Um Wärmeverluste und Schäden an den Elektroplatten zu vermeiden, ist es ratsam, nur Kochgeschirr mit ebenen Böden zu verwenden, deren Durchmesser nicht geringer ist, als der der eingesetzten Elektroplatte.

Einstellung	Normal- oder Schnellkochplatte
0	Ausgeschaltet
1	Garen von Gemüse, Fisch
2	Kartoffeln (dämpfen) Gemüsesuppen, Kichererbsen, Bohnen
3	Weitergaren von Eintopfgerichten und Gemüsesuppen
4	Braten (mäßige Hitze)
5	Braten (starke Hitze)
6	Anbraten von Fleisch und rasches Aufkochen von Speisen

Vor erstmaliger Inbetriebnahme müssen die Elektroplatten, ohne Topf, für ungefähr 4 Minuten auf höchster Temperaturstufe erhitzt werden. Während dieser ersten Heizphase härtet der Schutzüberzug und erreicht so seine höchste Beständigkeit.

Bevor Sie bei einer eventuellen Störung den Kundendienst anfordern, sollten einige Kontrollen vorab durchgeführt werden.

Vergewissern Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufuhr Ihrer Anlage besteht, und ob der Gashauptbahn auch aufgedreht wurde.

Der Brenner zündet bzw. hält die Flamme nicht gleichmäßig.

Bitte kontrollieren Sie, ob:

die Gasaustrittsöffnungen der Gasbrenner verstopft sind; - alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden; - Durchzug in Kochmuldennähe besteht.

Die Flamme erlischt bei den Versionen mit Sicherheitsvorrichtung.

Bitte kontrollieren Sie, ob:

der Reglerknopf auch vollständig eingedrückt wurde; - der Reglerknopf auch lange genug eingedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu erhöhen; - die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopft sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Bitte kontrollieren Sie, ob:

die Gasaustrittsöffnungen verstopft sind; - Durchzug in Kochmuldennähe besteht; - das Minimum korrekt reguliert wurde (siehe Abschnitt "Minimumeinstellung").

Das Kochgeschirr steht nicht sicher.

Bitte kontrollieren Sie, ob:

der Topfboden auch vollständig eben ist; - der Topf auch genau auf die Brenner- bzw. Elektroplattenmitte gestellt wurde; - die Roste verwechselt wurden.

Sollte ihre Kochmulde trotz aller Kontrollen nicht funktionieren bzw. die Störung weiter bestehen bleiben, dann fordern Sie den nächstliegenden Merloni Elektrogeräte-Kundendienst an, wobei folgende Daten anzugeben sind:

• genaue Beschreibung des Fehlers;
• Modellnummer (Mod. ...), die Sie aus dem Garantieschein entnehmen können.

Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und halten Sie ausschließlich Original-Ersatzteile einbauen.

Die Sicherheit - Eine gute Gewohnheit

Um die Leistungsfähigkeit und Sicherheit dieses Gerätes zu gewährleisten, beachten Sie bitte Folgendes:

• wenden Sie sich ausschließlich an unsere autorisierten Service-Stellen
• verlangen Sie, dass nur Original-Ersatzteile verwendet werden
• Dieses Handbuch bezieht sich auf ein Gerät der Klasse 3.
• Das Gerät ist für den Einsatz im privaten Haushalt bestimmt; seine Eigenschaften dürfen nicht verändert werden.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild des Gerätes angegeben sind. Die elektrische Sicherheit des Gerätes wird nur dann gewährleistet, wenn es sachgemäß und gemäß den einschlägigen Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird.

Folgende Gefahrenquellen sollen den Kindern und unfähigen Personen nicht zugänglich gemacht werden:

• die Bedienungselemente und das Gerät im allgemeinen;
• die Verpackung (Plastikbeutel, Polystyrol, Nägel usw.);
• das Gerät während des Gebrauchs und auch sofort nach dem Gebrauch, da es sehr heiß werden kann;
• das Altgerät (bei einem solchen muss auch dafür gesorgt werden, dass kein Teil mehr eine Gefahrenquelle darstellen kann).

Vermeiden Sie:

• das Gerät mit feuchten Körperteilen zu berühren;
• das Gerät barfuß zu benutzen;
• den Stecker am Kabel oder am Gerät selbst aus der Steckdose zu ziehen;
• unsachgemäße und demnach gefährliche Eingriffe;
• Öffnungen und Schlitze für die Belüftung und Wärmeableitung zu verstehen;
• dass das Kabel kleiner Elektrogeräte mit freiliegenden Teilen der

Kochmulde in Berührung kommt;

• das Gerät der Witterung (Regen, Sonne usw.) auszusetzen;
• den Gebrauch brennbarer Flüssigkeiten in seiner Höhe; die Verwendung von Adaptern, Vielfachsteckdosen und/oder Verlängerungen;
• den Gebrauch von Kochgeschirr mit unebenen Böden;
• die Elektroplatten nicht auszuschalten, wenn kein Kochgeschirr mehr darauf steht;
• die Glasabdeckung, soweit damit ausgestattet, herunterzuklappen, wenn die Gasbrenner bzw. Elektroplatten noch heiß sind;
• Installations- oder Reparationsversuche, ohne Fachpersonal anzufordern.

Fordern Sie absolut Fachpersonal an bei:

• der Installation (gemäß den Anweisungen des Herstellers); Zweifeln hinsichtlich der Funktionsweise;
• Austausch der Steckdose, falls diese mit dem Gerätestecker nicht übereinstimmen sollte.

Fordern Sie den Einsatz von Technikern der vom Hersteller anerkannten Kundendienststelle an bei:

• Zweifeln hinsichtlich der Unversehrtheit des Gerätes nach Abnahme des Verpackungsmaterials;
• Beschädigung oder Austausch des Zufuhrkabels;
• Störungen oder schlechter Betriebsweise, und verlangen Sie den Einsatz von Original-Ersatzteilen.

Folgendes sollte befolgt werden:

• Verwenden Sie das Gerät für keine anderen Zwecke als zum Garen von Speisen.
• Überzeugen Sie sich von der Unversehrtheit des Gerätes nach Abnahme der Verpackung.
• Trennen Sie das Gerät im Fehlerfall, bei der Wartung und Reinigung vom Stromnetz.
• Schalten Sie das Gerät vom Stromnetz ab und schließen Sie den Gashahn (falls vorhanden), wenn das Gerät nicht in Betrieb ist.
• Vergewissern Sie sich, dass sich die Reglerknöpfe auf Position

"●"/"o" befinden, wenn das Gerät nicht benutzt wird.

• Schneiden Sie vor der Entsorgung Ihres Altgerätes das (vom Stromnetz getrennte!) Elektrokabel ab.
• Der Hersteller kann für eventuelle, durch falsche Installation oder unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden nicht haftbar gemacht werden.

Installation der Einbaukochmulden

Die nachstehend aufgeführten Anweisungen sind an den Fach-Installeur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den einschlägigen Richtlinien.

Wichtig: Vor jeder Einstellung, Wartung usw. ist die Kochmulde vom Stromnetz zu trennen.

Die Kochmulden sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes):

Erdgas Kategorie II2E+3+ eingestellt.

Demnach erübrigt sich eine weitere Einstellung.

Installation

Dieses Gerät darf nur in ständig belüfteten und den Vorschriften der einschlägigen Norm:

• NBN D51-003 und NBN D51-001

entsprechenden Räumen installiert und in Betrieb genommen

werden.

Folgende Anforderungen müssen gegeben sein:

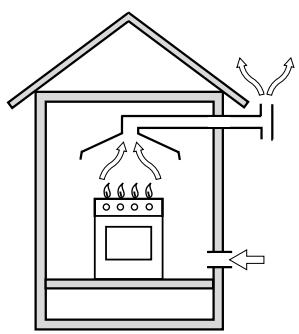

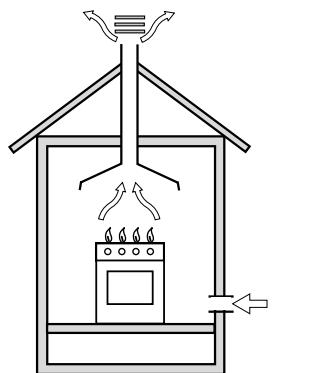

a) Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht oder durch einen sich bei jeder Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

In Abzugsschächte oder Kamine mit Abzweigungen (ausschließlich für Kochgeräte bestimmt)

Direkt ins Freie

b) Der Raum muss mit einem für eine einwandfreie Verbrennung notwendigen Belüftungssystem ausgestattet sein. Das erforderliche Luftvolumen darf 2 m³/h pro kW der installierten Leistung nicht unterschreiten. Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einer Nutzöffnung von mindestens 100 cm² verwirklicht werden, der so ausgelegt sein muss, dass ein unbeabsichtigtes Verstopfen nicht möglich ist. Bei Geräten, deren Arbeitsfläche nicht mit einem Flammenausfall-Sicherheitssystem versehen ist,

müssen die Abluftöffnungen um 100% vergrößert werden, Vorschrift ist in jedem Falle ein Minimum von 200 cm² (Abb. A). Oder aber auch auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht (wie eingangs beschrieben) versehen sind. Bei diesen darf es sich jedoch weder um Gebäudeteile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann, oder um Schlafzimmer handeln. (Abb. B)

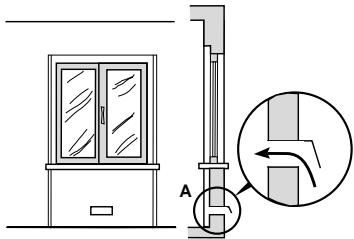

Detail A Beispiele von Zuluftöffnungen für die Verbrennungsluft Abb. A

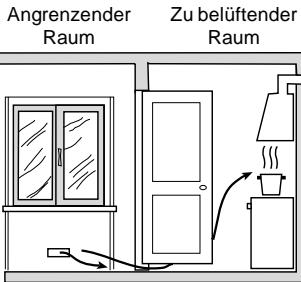

Vergrößerung des Lichtspaltes zwischen Tür und Fußboden Abb. B

c) Werden mehrere Gasflammen gleichzeitig für längere Zeit benutzt, können sich eine zusätzliche Belüftung, z.B. durch Öffnen eines Fensters oder durch eine noch stärkere Belüftung, die die Leistung mechanischer Belüftungssysteme, falls vorhanden, optimiert, als notwendig erweisen. d) Die Flüssiggase, die schwerer als die Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas aufbewahrt werden, müssen Abzugsöffnungen ins Freie vorsehen, um den Abzug eventueller Gasaustritte zu ermöglichen. Demnach dürfen leere oder halb gefüllte Flüssiggasflaschen nicht in Räumen, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden. Es ist ratsam, nur die in Verwendung befindliche Gasflasche im Raum aufzubewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung einer Wärmequelle (Backöfen, Kamine, Herde usw.), die einen Temperaturanstieg von mehr als 50 °C bewirken können, ausgesetzt wird.

Installation der Einbaukochmulde

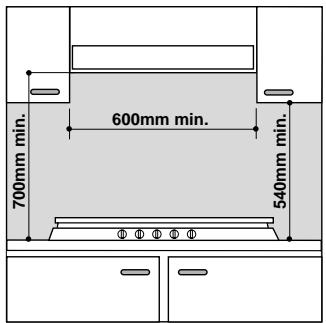

Das Gerät kann gegen Unterschiede installiert werden, deren Höhe die des Kochfeldes nicht überragt. Bei in Betrieb befindlichem Herd kann seine Rückwand eine die Raumtemperatur um 50 °C übersteigende Temperatur erreichen. Zur Gewährleistung einer korrekten Installation sind folgende Vorsichtsmaßregeln zu beachten:

a) Die angrenzenden Schränke, deren Höhe die der

Kochmulde überschreiben, müssen einen Abstand zum Kochmuldenrand von mindestens 110 mm aufweisen.

b) Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen, auf jeden Fall jedoch in einem Mindestabstand von 650 mm zu installieren. c) Bei 600 mm breiten Dunstabzugshauben ist, außer den Hinweisen des Punktes b), auch zu beachten, dass die angrenzenden Hängeschränke in einer Höhe von mindestens 540 mm von der Arbeitsfläche anzubringen sind, um die Installation einer Herdabdeckung und deren ungehinderte Handhabung zu ermöglichen; auf jeden Fall jedoch in einem solchen Abstand, der einen ungehinderten Gebrauch des Kochgeschirrs auf den Brennern gestattet. d) Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss bei Anbringen derselben ein Abstand zur Kochmulde von 700 mm (Millimeter) eingehalten werden.

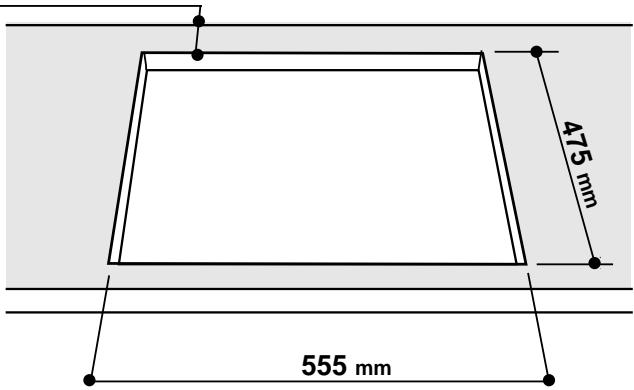

e) Der Umbau muss die angegebenen Abmessungen aufweisen. Zur Befestigung sind Haken vorgesehen, die eine Befestigung auf Arbeitsflächen mit einer Stärke von 20 bis 40 mm ermöglichen (siehe Befestigungsschema). Um eine wirklich sichere Befestigung zu gewährleisten, sind sämtliche mitgelieferten Haken zu verwenden.

55 mm

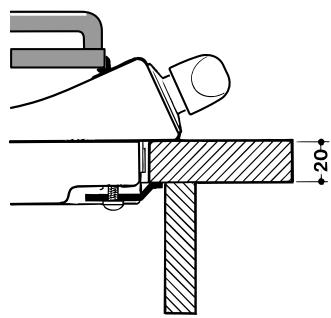

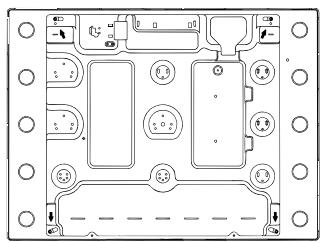

Haken-Befestigungsschema

Hakenposition Arbeitsflächen H=20mm

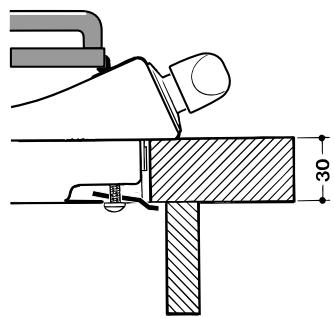

Hakenposition bei Arbeitsflächen H=30mm

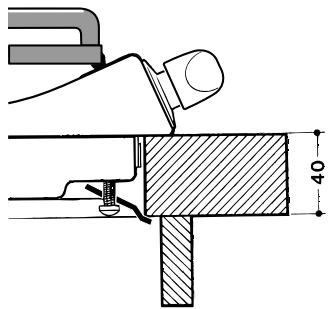

Vorne Hakenposition bei Arbeitsflächen H=40mm

Hinten

NB: Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

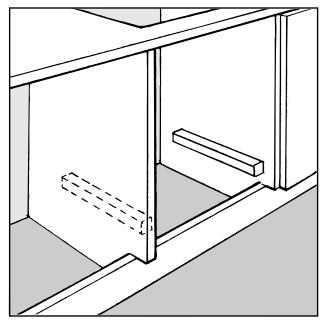

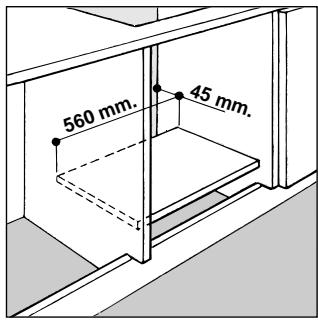

f) Wird die Kochmulde nicht über einem Backofen installiert, muss zur Isolierung ein Zwischenpaneel aus Holz eingefügt werden, das in einem Mindestabstand von 20 mm zum Boden der Kochmulde zu installieren ist.

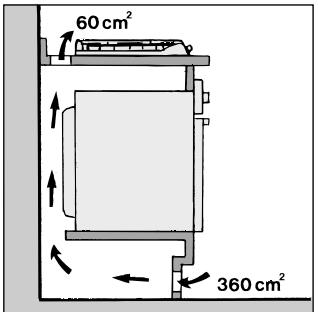

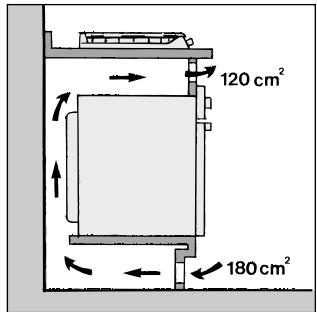

Anmerkung: Wird die Kochmulde über einem Einbau-Backofen installiert, sollte der Backofen so eingesetzt werden, dass er auf zwei Holzleisten aufstützt. Eine durchgehende Auflagefläche muss über eine wichtige Öffnung von mindestens 45x560 mm verfügen.

Bei Installation über einem Einbau-Backofen ohne Zwangsbelüftung, muss im Innern des Umbauschrankes eine Zuluft- und Abluftöffnung geschaffen werden, die eine geeignete Belüftung im Schrankinnern gewährleistet. Nachstehend werden einige Montagemöglichkeiten illustriert.

Gasanschluss

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien (NBN D04-002) erfolgen und nur nachdem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Sollte dem nicht so sein, dann befolgen Sie die Anleitungen des Abschnitts "Anpassung an die verschiedenen Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden. Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie das Anschlussstück "R" (im Beipack) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindezapfen.

Der Anschluß ist mittels eines:

• starren Rohres (gemäß der Norm NBN D51-003)
• oder mittels eines durchgehenden und mit Anschlußverschraubungen versehenen Inox-Stahlschlauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn (der Marke A.G.B.) zu installieren.

Anschluß mittels eines Rohres (aus Kupfer oder Stahl)

Der Anschluß an die Gasleitung muß so durchgeführt werden, daß Beanspruchungen des Gerätes jeglicher Art vermieden werden. Am Versorgungsarm des Gerätes befindet sich ein schwenkbares "L"-förmiges Verbindungsstück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Sollte sich ein Drehen dieses Verbindungsstücks als erforderlich erweisen, muß der Dichtring (dem Gerät beigefügt) absolut ausgewechselt werden. Bei dem Gaseingangs-Verbindungsstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindeanschlußzapfen.

Anschluß mittels Inox-Stahlschläuchen

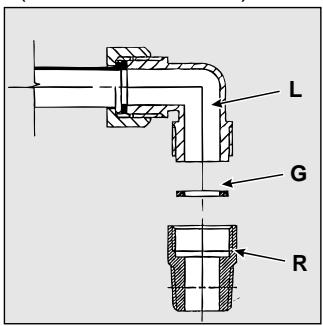

Bei dem Gaseingangs-Verbindungsstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindeanschlußzapfen. Es sind ausschließlich normgerechte Schläuche und Dichtungen zu verwenden.

Der Anschluß bzw. das Verlegen der Schläuche muß so erfolgen, daß sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiten. Vergewissern Sie sich anschließend, daß die Schläuche weder eingeklemmt werden, noch mit beweglichen Geräteteilen in Berührung kommen können.

Kontrolle auf Dichtheit

Nach Abschluß aller Installationsarbeiten überprüfen Sie die Dichtheit aller Anschlüsse; verwenden Sie hierzu eine Seifenlösung, auf keinen Fall eine Flamme.

Elektroanschluß

Die mit dreipoligem Zufuhrkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom entsprechend der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Spannung und Frequenz vorgesehen. Der Erdleiter des Kabels ist erkenntlich an seiner Farbe Gelb/Grün. Wird die Kochmulde über einem Einbau-Backofen installiert, müssen die entsprechenden Elektroanschlüsse (die des Backofens und die der Einbaumulde) separat vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um ein eventuell erforderliches Herausziehen des Backofens zu erleichtern.

Anschluß des Versorgungskabels an das Stromnetz: Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung; wird das Gerät direkt an das Stromnetz angeschlossen, ist ein allpoliger, der Strombelastung und den geltenden Richtlinien entsprechender Schalter mit einer Kontaktmindestöffnung von 3 mm zwischenzuschalten. (Der Erdleiter darf durch diesen Schalter nicht unterbrochen werden.) Das Versorgungskabel muß so verlaufen, daß es an keiner Stelle eine Temperatur erreicht, die 50°C über der Raumtemperatur liegt. Bevor der Anschluß vorgenommen wird, vergewissern Sie sich, daß:

• Leitungsschutzschalter (Sicherungen usw.) und die Hausanlage die Belastung durch das Gerät aushalten (siehe Typenschild);
• die Versorgungsanlage mit einer den gesetzlichen Bestimmungen und Vorschriften entsprechenden Erdung versehen ist;
• die Steckdose oder der allpolige Schalter bei installierter Kochmulde möglich zugänglich ist.

NB: Verwenden Sie keine Zwischenstecker, Adapter oder Abzweigungen, diese können durchbrennen oder schmelzen.

Anpassung an die verschiedenen Gasarten

Wird die Kochmulde mit einer anderen Gasart betrieben, als die, für die sie vorgesehen ist (ersichtlich aus dem unter der Kochmulde oder auf der Verpackung angebrachten Etikett), ist wie folgt vorzugehen:

• die Kochflächenroste abnehmen und die Brenner aus ihren Sitzen herausnehmen;
• die Düsen mittels eines 7 mm Steckschlüssels abschrauben und durch die der neuen Gasart entsprechenden Düsen (siehe Tabelle 1 "Merkmale der Brenner und Düsen") ersetzen;
• alle Teile in umgekehrter Reihenfolge wieder einsetzen;
• Ersetzen Sie anschließend das Etikett der alten

Eichung mit dem im Düsenbeipack befindlichen Etikett der neu eingestellten Gasart.

Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss am Zuleitungsrohr ein geeigneter, den einschlägigen inländischen Normen für "Druckregler für Gasleitungen" entsprechender Druckregler installiert werden.

Einstellung der Brenner-Primärluft

Eine Einstellung der Primärluft ist nicht erforderlich.

Minimumeinstellung

• Drehen Sie den Brenner auf Minimum;
• Ziehen Sie den Reglerknopf ab, verstellen Sie nun die innen oder seitlich an der Gashahnstange befindliche Einstellschraube, bis eine kleine, gleichmäßige Flamme erreicht wird.

NB.: Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden.

• Vergewissern Sie sich, dass beim Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.
• Sollte die Sicherheitsvorrichtung (Thermoelement) bei den Geräten, die mit einer solchen ausgerüstet sind, bei auf Minimum eingestelltem Brenner nicht funktionieren, ist die Mindestleistung (durch Regulieren der Stellschraube) zu erhöhen.

Anschließend ist das auf dem Bypass befindliche Siegel mittels Siegellack oder ähnlichem Material zu erneuern.

Merkmale der Brenner und Düsen

Tabelle 1

Erdgas				Flüssiggas
By-pass 1/100 (mm)	Düse 1/100 (mm)	Menge* g/h		Düse 1/100 (mm)	Menge* l/h
		Butan	Propan		G20	G25
41	80	189	186	110	248	288
30	70	138	136	106	181	218
30	50	73	71	79	95	111
57	94	262	257	137	343	399
41	91	240	236	123	314	365
		28-30	37		20	25
		20	25		15	15
		35	45		25	30

Brenner	Durch-messer(mm)	Wärme-leistungkW (p.c.s.*)		By-pass1/100(mm)	Düse1/100(mm)	Menge*g/h		Düse1/100(mm)	Menge*I/h
		Nom.	Red.			Butan	Propan		G20	G25
ReduzierterStarkbrenner (RR)	100	2,60	0,70	41	80	189	186	110	248	288
MittelstarkerBrenner (S)	75	1,90	0,40	30	70	138	136	106	181	218
Hilfsbrenner (A)	55	1,00	0,40	30	50	73	71	79	95	111
Dreiflammenkranz (TC)	130	3,60	1,30	57	94	262	257	137	343	399
Schnellbrenner (UR)	100	3,40	0,70	41	91	240	236	123	314	365
Versorgungs-druck	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201525	251530

• Bei 15°C und 1013 mbar Trockengas ** Propan P.C.S. = 50,37 MJ/kg *** Butan P.C.S. = 49,47 MJ/kg

Flüssiggas P.C.S. = 37,78 MJ/m³

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/CEE vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen;
• 89/336/CEE vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen;
• 90/396/CEE vom 29.06.90 (Gas) und nachfolgenden Änderungen;
• 93/68/CEE vom 22.07.93 und nachfolgenden Änderungen.
• 2002/96/EC

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der enthaltenen Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

P 740 AS

P 741 AS

P 750 AS

P 750 AST
