Tipo di prodotto	Piano cottura a gas da incasso
Marca	Indesit
Modello	P750AST
Categoria	Piano cottura (classe 3)
Numero di bruciatori gas	5 (Veloce Ridotto, Semi-Veloce, Ausiliario, Tripla Corona, Ultra-Veloce)
Tipo di accensione	Accensione elettronica integrata (candela e pulsante)
Dispositivo di sicurezza	Termocoppia (arresto automatico del gas in caso di spegnimento della fiamma)
Alimentazione gas	Gas naturale (G20/G25) o gas liquefatto (butano/propano) – regolabile tramite iniettori
Alimentazione elettrica	220-240 V ~ 50/60 Hz (per accensione e sicurezza)
Dimensioni (circa)	Larghezza 60 cm, Profondità 51 cm, Altezza 5 cm
Peso (circa)	10 kg
Materiali	Acciaio inossidabile, smalto, vetro (coperchio opzionale)
Pulizia	Acqua tiepida e detergente delicato; evitare abrasivi e vapore
Manutenzione dei bruciatori	Pulizia regolare degli ugelli e delle parti rimovibili
Lubrificazione delle piastre elettriche	Non applicabile (solo modello gas)
Regolazione dei minimi	Possibile tramite vite di regolazione (per gas liquefatto: vite serrata a fondo)
Adattamento al tipo di gas	Sostituzione degli iniettori (kit fornito) – intervento di tecnico autorizzato
Installazione	Da incasso con fissaggio tramite ganci; richiede areazione conforme DTU
Norme	CE (73/23/CEE, 89/336/CEE, 90/396/CEE)
Garanzia	Vedi certificato di garanzia fornito

Domande frequenti - P750AST INDESIT

Come accendere un bruciatore?

Premere a fondo la manopola corrispondente e girarla in senso antiorario fino alla posizione massima. Sui modelli con accensione integrata, la candela si accende automaticamente. Per i modelli con pulsante di accensione separato, premere prima il pulsante, poi girare la manopola. Tenere premuto per 6 secondi se è presente il dispositivo di sicurezza.

Perché la fiamma si spegne dopo l'accensione?

Può essere dovuto a una termocoppia non abbastanza calda. Tenere premuta la manopola per 6 secondi dopo l'accensione. Verificare anche che gli ugelli del bruciatore non siano ostruiti e che non ci siano correnti d'aria.

Come pulire il piano cottura?

Prima di qualsiasi pulizia, staccare l'alimentazione elettrica. Utilizzare un panno umido con acqua tiepida e un detergente delicato. Non usare mai prodotti abrasivi o apparecchi a vapore. Per i bruciatori, lavare le parti rimovibili con acqua calda e sapone.

Cosa fare se un bruciatore non si accende?

Verificare che l'alimentazione del gas sia aperta e che non ci sia un'interruzione di corrente. Pulire gli ugelli di uscita del gas con un ago. Assicurarsi che le parti del bruciatore siano montate correttamente. Se il problema persiste, contattare il servizio post-vendita.

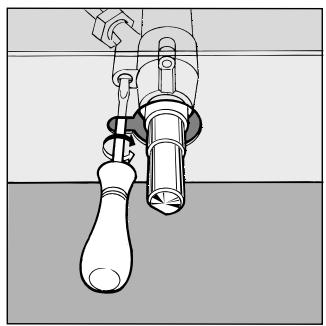

Come regolare la portata minima dei bruciatori?

Portare la manopola in posizione minima, rimuoverla e girare la vite di regolazione situata sullo stelo del rubinetto fino ad ottenere una piccola fiamma regolare. Per il gas liquefatto, avvitare a fondo. Dopo la regolazione, verificare che il bruciatore non si spenga passando rapidamente da max a min.

Quali tipi di pentole utilizzare?

Utilizzare pentole con fondo piatto e con coperchio. Il diametro deve corrispondere al bruciatore: per il bruciatore Tripla Corona (TC), utilizzare recipienti di 24-26 cm; per l'Ausiliario (A), 10-14 cm. Evitare che le fiamme superino il fondo.

Come adattare il piano a un altro tipo di gas?

L'adattamento deve essere effettuato da un tecnico autorizzato. Consiste nella sostituzione degli iniettori dei bruciatori con quelli corrispondenti al nuovo gas (tabella fornita nel manuale). Dopo la sostituzione, regolare il minimo e sostituire l'etichetta di taratura.

Quali sono le importanti istruzioni di sicurezza?

Non toccare l'apparecchio con parti umide o a piedi nudi. Non lasciare le piastre elettriche accese senza pentola. Dopo l'uso, assicurarsi che tutte le manopole siano su 0 (spento). In caso di odore di gas, chiudere il rubinetto e arieggiare la stanza senza usare fiamme.

Come installare il piano cottura?

L'installazione deve essere eseguita da un installatore qualificato secondo le norme vigenti. Il taglio nel mobile deve rispettare le dimensioni indicate (55 mm di profondità). Assicurare una ventilazione sufficiente (almeno 200 cm² di apertura) e una distanza di 650 mm sotto la cappa.

Come mantenere le piastre elettriche (se presenti)?

Pulire le piastre con un panno umido quando sono tiepide. Lubrificarle leggermente con olio per evitare la corrosione. Non versare acqua fredda su una piastra calda. Per i modelli senza piastra elettrica, ignorare questa istruzione.

MANUALE UTENTE P750AST INDESIT

Piani di cottura Installazione e uso

La ringraziamo per aver scelto un prodotto Indesit, sicuro e davvero facile da usare. Per conoscerlo, utilizzarlo al meglio e a lungo, le consigliamo di leggere questo manuale. Grazie.

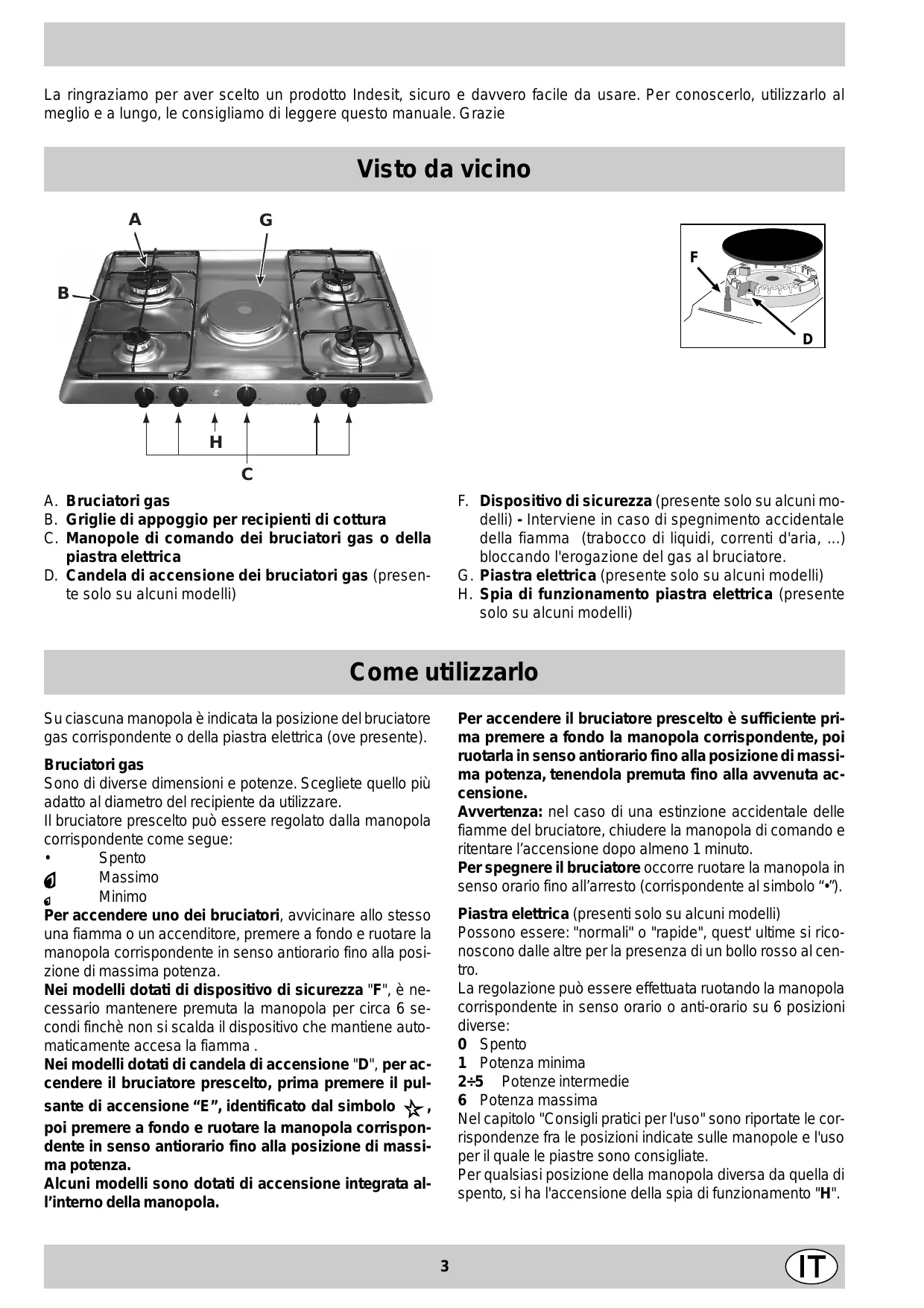

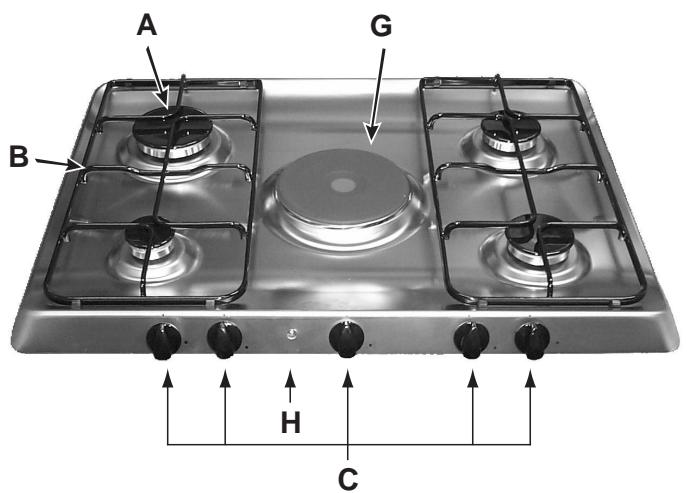

Visto da vicino

A. Bruciatori gas B. Griglie di appoggio per recipienti di cottura C. Manopole di lavoro dei bruciatori gas o della piastra elettrica D. Candela di accensione dei bruciatori gas (presente solo su alcuni modelli)

F. Dispositivo di sicurezza (presente solo su alcuni modelli) - Interviene in caso di spegnimento accidentale della fiamma (trabocco di liquidi, correnti d'aria, ...) bloccando l'erogazione del gas al bruciatore. G. Piastra elettrica (presente solo su alcuni modelli) H. Spia di funzionamento piastra elettrica (presente solo su alcuni modelli)

Come utilizzarlo

Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente o della piastra elettrica (ove presente).

Bruciatori gas

Sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare.

Il bruciatore prescelto può essere regolato alla manopola corrispondente come segue:

Spento

Massimo Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza "F", è necessario mantenere premuta la manopola per circa 6 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candela di accensione "D", per accendere il bruciatore prescelto, prima premere il pulsante di accensione "E", identificato dal simbolo , poi premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Alcuni modelli sono dotati di accensione integrata all'interno della manopola.

Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione.

Avvertenza: nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (corrispondente al simbolo "").

Piastra elettrica (presente solo su alcuni modelli)

Possono essere: "normali" o "rapide", quest'ultime si riconoscono dalle altre per la presenza di un bollo rosso al centro.

La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o antiorario su 6 posizioni diverse:

0 Spento 1 Potenza minima 2÷5 Potenze intermedie 6 Potenza massima

Nel capitolo "Consigli pratici per l'uso" sono riportate le corrispondenze fra le posizioni indicate sulle manopole e l'uso per il quale le piastre sono consigliate.

Per qualsiasi posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento "H".

Come tenerlo in forma

Prima di ogni operazione disconnettere l'apparecchio dall'alimentazione elettrica.

Per una lunga durata del piano è indispensabile eseguire frequentemente una accurata pulizia generale, tenendo presente che:

per la pulizia non utilizzare apparecchi a vapore - le parti smaltate ed il coperchio in vetro, se presenti, vanno lavati con acqua tiepida senza usare polveri abrasive e sostanze corrosive che potrebbero rovinarli; - gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni; - nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti;

• le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un po' d'olio quando sono ancora tiepide;
• L'acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente e asciugare dopo la pulizia. È inoltre opportuno asciugare eventuali trabocchi d'acqua.

Ingrassaggio dei rubinetti

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

N.B.: Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Consigli d'uso

Consigli pratici per l'uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola sino alla posizione di minimo.

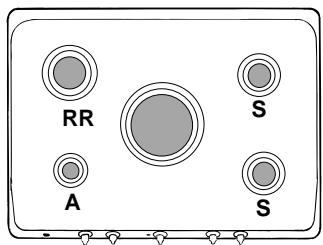

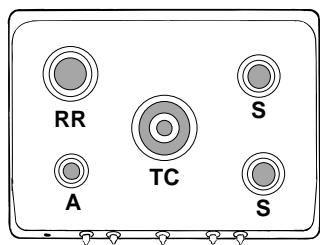

Bruciatore	Ø Diametro Recipienti (cm)
Rapido Ridotto (RR)	24 - 26
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14
Tripla Corona (TC)	24 - 26
Ultra Rapido (UR)	24 - 26

Consigli pratici per l'uso delle piastre elettriche

Per evitare dispersioni di calore e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra.

Pos.	Piastra normale o rapida
0	Spento
1	Cottura di verdure, pesci
2	Cottura di patate (a vapore) minestre, ceci, fagioli
3	Proseguito di cottura di grande quantità di cibi, minestroni
4	Arrostire (medio)
5	Arrostire (forte)
6	Rosolare o raggiungere bollitura in molto tempo

Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti, senza pentola. Durante questa fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare.

Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostrutti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

Non avete premuto a fondo la manopola. - Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza. - Sono ostrutti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostrutti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta (Vedi paragrafo "Regolazione minimi").

I recipienti sono instabili.

Avete controllato se:

Il fondo del recipiente è perfettamente piano. - Il recipiente è centrato sul bruciatore o sulla piastra elettrica. - Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica Merloni Elettrodomestici più vicino, comunicando queste informazioni:

• Il tipo di guasto.
• La sigla del modello (Mod. ...) riportata sul certificato di garanzia.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Per garantire l'efficienza e la sicurezza di questo elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati
• richiedete sempre l'utilizzo di parti di ricambio originali
• Questo libretto riguarda un piano di cottura da incasso di classe 3.
• L'apparecchio è concepito per uso non professionale nelle abitazioni e le sue caratteristiche non vanno modificate.
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficiente impianto di messa a terra come previsto dalle vigenti norme di sicurezza.

Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con:

• i comandi e l'apparecchio in genere;
• gli imballaggi (sacchetti, polistirolo, chiodi ecc.);
• l'apparecchio, durante e subito dopo il funzionamento, visto il surriscaldamento;
• l'apparecchio inutilizzato (in quel caso vanno rese innocue le parti che potrebbero essere pericolose).

Vanno evitate le seguenti operazioni:

• toccare l'apparecchio con parti del corpo umide;
• l'uso quando si è a piedi nudi;
• tirare l'apparecchio o il cavo di alimentazione per staccarli dalla presa di corrente;
• operazioni improprie e pericolose;
• ostruire le aperture di ventilazione o smaltimento calore;
• che il cavo di alimentazione di piccoli elettrodomestici finisca su parti calde dell'apparecchio;
• l'esposizione ad agenti atmosferici (pioggia, sole);
• l'utilizzo di liquidi infiammabili nei pressi;
• l'impiego di adattatori, prese multiple e/o prolunghe;
• l'impiego di pentole instabili o deformate;
• lasciare accese le piastre elettriche o le pentole;
• chiudere il coperchio in vetro (se presente) con i bruciatori a gas o le piastre elettriche ancora caldi;
• tentativi di installazione o riparazione perché l'intervento di personale qualificato.

Occorre assolutamente rivolgersi a personale qualificato nei seguenti casi:

• installazione (secondo le istruzioni del costruttore);
• quando si hanno dubbi sul funzionamento;
• sostituzione della presa in caso di incompatibilità con la spina dell'apparecchio.

Occorre rivolgersi a centri di assistenza autorizzati dal costruttore nei seguenti casi:

• in caso di dubbio sull'integrità dell'apparecchio dopo aver tolto l'imballaggio;
• danneggiamento o sostituzione del cavo di alimentazione;
• in caso di guasto o cattivo funzionamento, richiedendo i ricambi originali.

È opportuno effettuare le seguenti operazioni:

• solo la cottura dei cibi evitando altre operazioni;
• verificare l'integrità dopo aver rimosso l'imballaggio;
• disconnettere l'apparecchio dalla rete di alimentazione elettrica in caso di cattivo funzionamento e prima di qualsiasi operazione di pulizia o manutenzione;
• quando inutilizzato, disinserire l'apparecchio dalla rete elettrica e chiudere il rubinetto del gas (se previsto);
• controllare sempre che le manopole siano nella posizione “ ● ”/“o” quando l'apparecchio non è utilizzato;
• tagliare il cavo di alimentazione dopo averlo disconnesso dalla rete elettrica quando si decide di non utilizzare più l'apparecchio.
• Il costruttore non può essere considerato responsabile per eventuali danni derivanti da: errata installazione, usi impropri, errori ed irragionevoli.

Le istruzioni che seguono sono rivolte all'installatore qualificato affinché compia le operazioni di installazione, regolazione e manutenzione tecnica nel modo più corretto e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, manutenzione etc. deve essere eseguito con il piano elettricamente disinserito.

Posizionamento

Importante: l'apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Debbono essere osservati i seguenti requisiti: a) Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio.

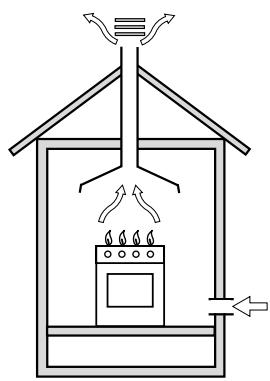

In camino o in canna fumaria ramificata

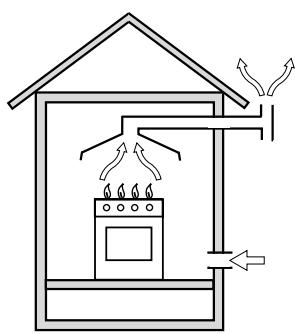

Direttamente all'esterno

(riservata agli apparecchi di cottura)

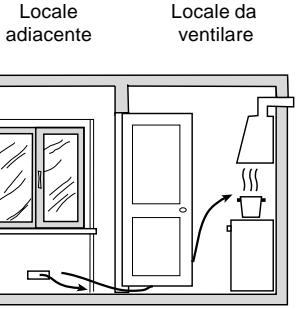

b) Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m³/h per kW di potenza installata. Il sistema può essere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100 cm² di sezione utile e tale che non possa essere accidentalmente ostruito. Per gli apparecchi privi sul piano di lavoro del dispositivo di sicurezza per assenza di fiamma, le aperture di ventilazione debbono essere maggiorate nella misura del 100%, con un minimo di 200 cm² (Fig. A). Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da letto (Fig. B).

Particolare A Esempi di aperture di ventilazione per l'aria comburente Fig. A Maggiorazione della fessura fra porta e pavimento Fig. B

c) Un utilizzo intensivo e prolungato dell'apparecchio può necessitare di una aerazione supplementare, per esempio l'apertura di una finestra o una aerazione più efficace aumentando la potenza di aspirazione meccanica se questa esiste. d) I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso l'esterno così da permettere l'evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). È opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C.

Installazione dei piani da incasso

È possibile l'incasso a filo di mobili la cui altezza non superi quella del piano di lavoro. La parete a contatto con la parete posteriore della cucina deve essere in materiale ininfiammabile. Durante il funzionamento la parete posteriore della cucina può raggiungere una temperatura di 50°C superiore a quella ambiente. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

a) I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 110 mm dal bordo del piano stesso. b) Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm. c) Nel caso di cappe larghe 600 mm, è necessario posizionare i pensili adiacenti alla cappa ad un'altezza minima dal top di 540 mm, tale da consentire l'eventuale installazione del coperchio e la sua corretta manovrabilità, e in ogni caso ad una distanza dal top tale da permettere un agevole uso delle pentole sull'apparecchio. d) Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm.

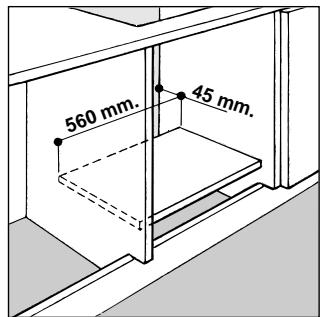

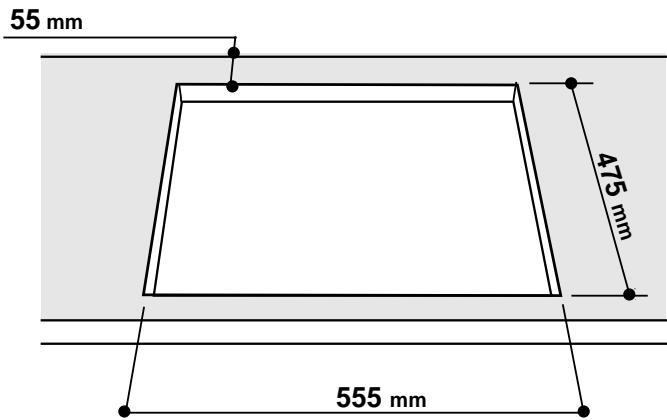

e) Il vano del mobile dovrà avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

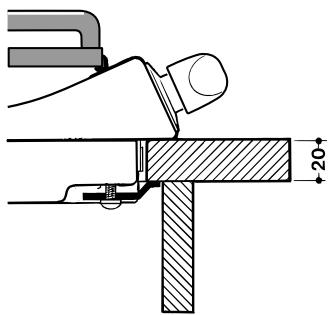

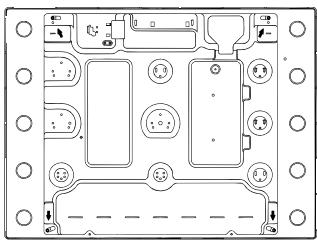

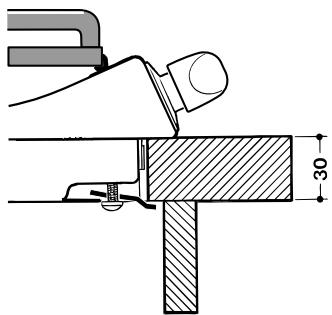

Schema di fissaggio dei ganci. Posizione gancio per top H=20mm.

Posizione gancio per top H=30mm. Avanti.

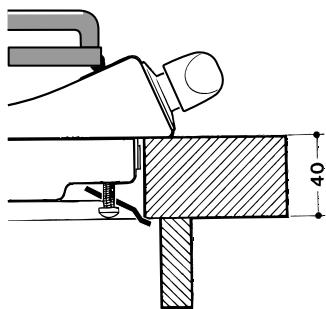

Posizione gancio per top H=40mm.

Dietro.

N.B: Usare i ganci contenuti nella "confezione accessori". f) Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm nella parte inferiore del piano stesso.

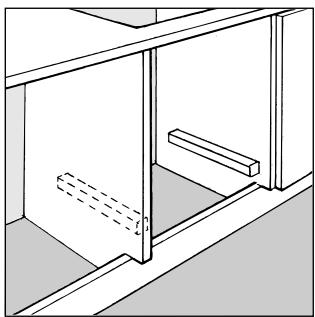

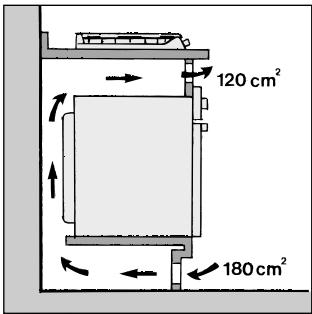

Nota: Nel caso in cui il piano sia installato su di un forno incasso, è preferibile installare il forno in modo che appoggi su due listelli in legno; nel caso in cui sia presente un piano continuo di appoggio, questo deve avere un'apertura posteriore di almeno 45 x 560 mm.

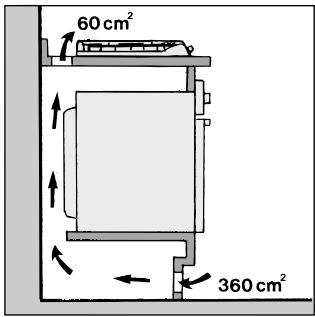

Nel caso di installazione sopra un forno da incasso a ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingresso e di uscita. Possibili esempi di montaggio sono illustrati nelle figure sottostanti.

Collegamento gas.

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas". Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432. Importante: per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio).

L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio. Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo, sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati.

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico. Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alla UNI-CIG 9264. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto, assicurarsi che il tubo metallico flessibile non venga a contatto con parti

mobili o schiacciato.

Controllo tenuta.

Ad installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Collegamento elettrico.

I piani dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso, l'allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete.

Montare sul cavo una spina normalizzata per il carico indicato sulla targhetta caratteristiche. Nel caso di collegamento diretto alla rete, è necessario interporre tra l'apparecchio e la rete un interruttore omnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50°C a quella ambiente.

Prima di effettuare l'allacciamento, accertarsi che:

• la valvola limitatrice e l'impianto domestico possano sopportare il carico dell'apparecchiatura (vedi targhetta caratteristiche);
• l'impianto di alimentazione sia munito di efficace collegamento a terra secondo le norme e le disposizioni di legge;
• la presa o l'interruttore omnipolare siano facilmente raggiungibili con il piano installato.

N.B.: non utilizzare riduzioni, adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.

Adattamento ai diversi tipi di gas

Per adattare il piano a un tipo di gas diverso da quello per il quale è predisposto (indicato sull'etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

• Togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
• Svitare gli ugelli, servendosi di una chiave a tubo da 7 mm, e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
• Rimontare le parti eseguendo all'inverso le operazioni.
• Al termine dell'operazione, sostituite la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.

Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione di ingresso, un appropriato regolatore di pressione, secondo UNI-CIG 7430 (regolatori per gas canalizzati).

Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione dell'aria primaria.

Regolazione minimi

• Portare il rubinetto sulla posizione di minimo;
• Togliere la manopola e agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino a ottenere una piccola fiamma regolare.

N.B.: nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.

• Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
• Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo, aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.

Caratteristiche dei bruciatori ed ugelli

Tabella 1				Gas liquido				Gas naturale		Gas città
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.*)		By-Pass 1/100 (mm)	ugello 1/100 (mm)	portata* g/h		ugello 1/100 (mm)	portata* l/h	ugello 1/100 (mm)	portata* l/h
		Nomin.	Ridot.			***	**
Rapidò Ridotto (RR)	100	2,60	0,70	41	80	189	186	110	248	260	589
Semi Rapido (S)	75	1,90	0,40	30	70	138	136	106	181	200	431
Ausiliario (A)	55	1,00	0,40	30	50	73	71	79	95	145	227
Tripla Corona (TC)	130	3,60	1,30	57	94	262	257	137	343	—	—
Ultra Rapido (UR)	100	3,40	0,70	41	91	240	236	123	314	—	—
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)					28-30	37	20		8
						20	25	17		6
						35	45	25		15

• A 15°C e 1013 mbar-gas secco Propano P.C.S. = 50,37 MJ/Kg * Butano P.C.S. = 49,47 MJ/Kg Naturale P.C.S. = 37,78 MJ/m³ Città P.C.S. = 15,87 MJ/m³

Attenzione: Conformemente alla Direttiva CEE 90/396 l'adattabilità al Gas Città è consentita solo per apparecchi con dispositivo di sicurezza contro le fughe di gas (riferimento F). Per la trasformazione a gas città, richiedere il kit ugelli presso un centro di assistenza Tecnica Merloni Elettrodomestici.

N.B.: l'adattabilità al gas città non è consentita per i modelli con 5 o più bruciatori.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni; - 90/396/CEE del 29/06/90 (Gas) e successive modificazioni; - 93/68/CEE del 22/07/93 e successive modificazioni. - 2002/96/CE

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

P 740 AS

P 741 AS

P 750 AS

P 750 AST
