PIM750AS - Placa de cozinha INDESIT - Manual de utilização gratuito

Tipo de produto	Placa de cozimento mista gás/elétrica
Marca	INDESIT
Modelo	PIM750AS
Número de queimadores a gás	5 (Rápido Reduzido, Semirrápido, Auxiliar, Tripla Coroa, Ultra Rápido)
Placa elétrica	1 placa elétrica (normal ou rápido)
Potência máxima dos queimadores	3,60 kW (Tripla Coroa), 3,40 kW (Ultra Rápido), 2,60 kW (Rápido Reduzido), 1,90 kW (Semirrápido), 1,00 kW (Auxiliar)
Alimentação a gás	Gás Natural (G20/G25) ou Gás Liquefeito (Butano/Propano) – adaptável
Alimentação elétrica	230 V ~ 50 Hz
Segurança	Dispositivo de segurança termopar nos queimadores, acendimento automático integrado, luz indicadora de funcionamento da placa elétrica
Dimensões (estimativa)	590 x 510 x 50 mm (L x P x A)
Peso (estimativa)	8 kg
Material	Aço inoxidável
Funções principais	Cozimento a gás com ajuste progressivo da chama, cozimento elétrico com 6 posições de potência
Manutenção	Limpar os queimadores com água quente e detergente, placa elétrica com pano úmido e óleo, evitar produtos abrasivos
Peças de reposição	Injetores, manípulos, grelhas, queimadores disponíveis através de serviço autorizado
Reparabilidade	Confiar a um técnico autorizado, não tentar reparar por conta própria
Informações gerais	Em conformidade com as diretivas CE (Baixa Tensão, CEM, Gás, REEE)

Perguntas frequentes - PIM750AS INDESIT

O que fazer se o queimador não acender?

Verifique primeiro se a alimentação de gás está aberta e se os orifícios de saída do gás não estão obstruídos. Certifique-se de que as peças removíveis do queimador estão corretamente montadas. Em caso de acendimento automático, limpe a vela de ignição. Se o problema persistir, contacte um técnico autorizado.

Como ajustar a chama mínima dos queimadores?

Coloque a torneira na posição de mínimo, retire o manípulo e aperte o parafuso de ajuste localizado na haste da torneira até obter uma chama pequena e regular. Para gases liquefeitos, aperte totalmente.

Posso adaptar a placa para outro tipo de gás?

Sim, é necessário substituir os injetores pelos adequados ao novo gás (veja tabela de características). Após a mudança, substitua a etiqueta de identificação. Para gás liquefeito, utilize um regulador de pressão conforme.

Como limpar os queimadores?

Lave frequentemente as peças desmontáveis dos queimadores com água quente e detergente, eliminando qualquer incrustação. Não utilize produtos abrasivos. Seque cuidadosamente antes de remontar.

Por que a chama apaga durante o uso?

Isso pode ser devido a um ajuste incorreto do dispositivo de segurança: pressione o manípulo por pelo menos 6 segundos para ativar o termopar. Verifique também se os orifícios em frente ao dispositivo não estão obstruídos.

Qual panela usar nos queimadores?

Utilize panelas de fundo chato com tampa. O diâmetro deve corresponder ao queimador: Rápido Reduzido 24-26 cm, Semirrápido 16-20 cm, Auxiliar 10-14 cm, Tripla Coroa 24-26 cm, Ultra Rápido 24-26 cm.

Como instalar a placa de cozimento?

A instalação deve ser realizada por um profissional. Respeite as distâncias de segurança (600 mm dos móveis superiores, 650 mm do exaustor). O recorte da bancada deve corresponder às dimensões indicadas. Garanta ventilação suficiente.

O que fazer em caso de cheiro de gás?

Feche imediatamente o fornecimento de gás e abra as janelas. Não acenda nenhuma chama ou aparelho elétrico. Verifique a estanqueidade das conexões com água e sabão. Contacte um técnico autorizado.

Posso usar uma extensão elétrica?

Não, não utilize extensão nem tomada múltipla. O cabo de alimentação deve ser ligado diretamente a uma tomada com aterramento conforme. Se necessário, mande substituir a tomada por um eletricista.

Como ativar o dispositivo de segurança dos queimadores?

Para acender um queimador com segurança, pressione totalmente o manípulo e gire-o para a posição máxima. Mantenha pressionado por pelo menos 6 segundos para permitir que o termopar aqueça. Em seguida, solte.

MANUAL DE UTILIZADOR PIM750AS INDESIT

Ligação eletrolítica

Ligação do gás

Placa de identificação

Características dos queimadores e bicos

Descrição do aparelho, 52

Vista de conjunto

Conselhos práticos para utilização dos queimadores

Conselhos práticos para a utilização da chapa elétrica

elétrica

Precauções e conselhos, 54

Segurança geral

Eliminação

Manutenção e cuidados, 55

Manutenção das torneiras do gás

Anomalias e soluções, 56

É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

As embalagens não são brinquedos para crianças e devem ser eliminadas em conformidade com as regras de coleta diferenciada (veja em Precauções e Conselhos). A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objetos. Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado, conforme as Normas em vigor. Devem ser observados os seguintes requisitos: - O local deve prever um sistema de descarga para o exterior dos fumos de combustão, realizado mediante uma capa ou um ventilador elétrico que entre automaticamente em função cada vez que se acender o aparelho.

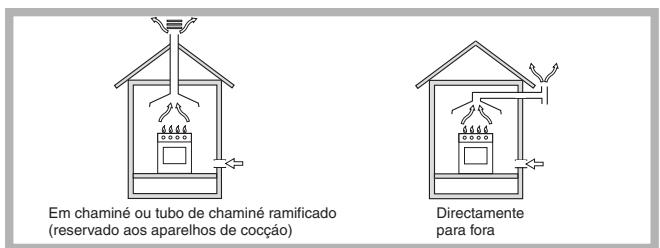

• Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3 m³/h por kW de potência instalada.

O sistema pode ser realizado capturando o ar diretamente desde a parte externa do edifício através de um tubo de pelo menos 100 cm² de secção útil que não se entupa acidentalmente.

Outro sistema possível seria o de capturar o ar em forma indireta, a partir de locais adjacentes que não constituam partes comuns do imóvel, ambientes com perigo de incêndio, nem quartos de dormir, que possuam um conduto de ventilação

comunicante com a parte externa.

• Os gases de petróleo liquefeitos, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto, os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). É oportuno deixar na cozinha apenas o cilindro efetivamente utilizado, colocado de maneira a não ser sujeito ao aquecimento direto de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50°C.

Encaixe

Os planos de gás e mistos são predispostos com grau de proteção contra aquecimento excessivo de tipo X, portanto é possível instalá-lo ao lado de móveis cuja altura não ultrapasse a do plano de trabalho. Para instalar corretamente o plano de cozedura é necessário obedecer as seguintes regras:

• Os móveis situados ao lado, com altura superior àquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm.
• Posicionar as partes suspensas adjacentes à capa em uma altura mínima do topo de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho (veja a figura).

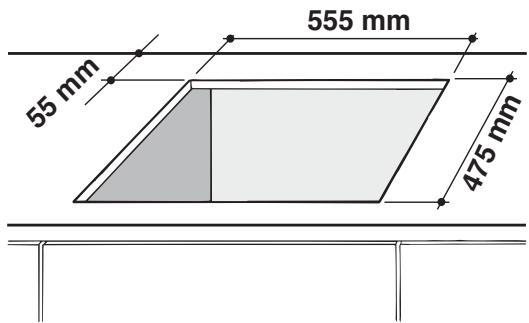

• O móvel deverá ter as medidas indicadas na figura. Há ganchos prendedores que possibilitam prender o plano sobre um topo desde 20 até 40 mm de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver.

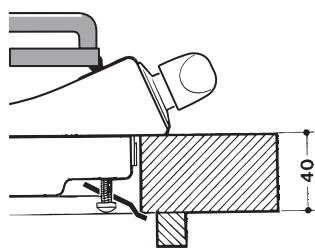

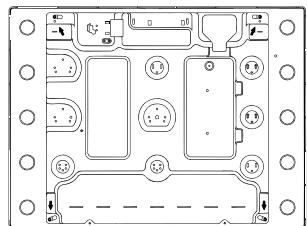

Esquema para prender os ganchos

Posição do gancho para H = 20 mm

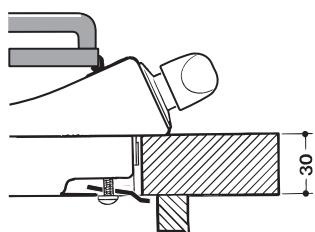

Posição do gancho para H = 30 mm

Frente Posição do gancho para H = 40 mm

Atrás

Utilize os ganchos fornecidos dentro da "embalagem dos acessórios". Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede quando o móvel não é adequado. É preferível instalar o forno de maneira que se apoie sobre ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm (veja as figuras).

No caso de instalação sobre um forno de encaixar sem ventilação forçada de arrefecimento, para consentir uma adequada ventilação no interior do móvel devem ser asseguradas tomadas de ar de entrada e saída (veja as figuras).

Ligação elétrica

Os planos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo-verde. No caso de instalação acima de um forno de encaixar, a ligação elétrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança elétrica, seja para facilitar uma eventual remoção do forno.

Ligação do cabo de fornecimento à rede elétrica

Monte no cabo uma ficha em conformidade com as normas para a entrega indicada na placa de identificação.

No caso de uma ligação direta à rede, é necessário interpolar, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm, na dimensão certa para ação em conformidade com as normas em vigor (a ligação

à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização correta da ligação elétrica e pela obediência das regras de segurança.

Antes de efetuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a energia máxima de potência do aparelho, indicada na placa de identificação;
• a tensão de alimentação esteja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo elétrico e à tomada de corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija de gás deverá efetuar-se conforme prescrito pelas Normas Nacionais em vigor, somente depois de ter controlado que o mesmo está regulado para o tipo de gás com o qual será alimentado. Em caso contrário, efetuar as operações indicadas no parágrafo "Adaptação a diferentes tipos de gás".

Em caso de alimentação com gás líquido de botija, utilize reguladores de pressão em conformidade com as Normas Nacionais em vigor.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 "Características dos queimadores e dos bicos".

Ligação com tubo rígido (cobre ou aço)

! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum gênero ao aparelho.

Na rampa de alimentação do aparelho há uma junta em "L" dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união, é absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

A instalação destes tubos deve ser efectuada de maneira que o seu comprimento, em condições de maior extensão, não seja maior de 2.000 mm.

Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

Controle da vedação

! Ao terminar a instalação, controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

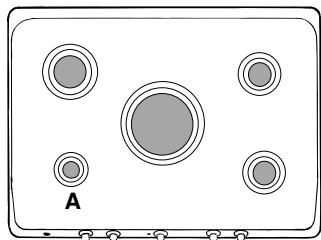

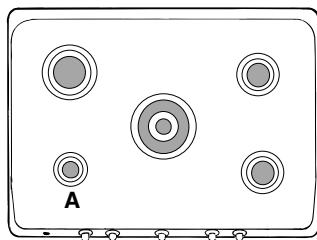

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:

1. Tire as grades do plano e solte os queimadores do lugar.
2. Desparafusar os bicos utilizando uma chave de tubo de 7mm, e substituí-los com aqueles apropriados para o novo tipo de gás (ver tabela 1 "Características dos queimadores e dos bicos").
3. Monte novamente as peças, realizando estas operações na ordem inversa.
4. No final da operação, troque a etiqueta de calibragem antiga por outra que corresponda ao novo tipo de gás utilizado, que se encontra nos nossos centros de assistência técnica.
5. Regulação do ar primário dos queimadores

Os queimadores não necessitam de qualquer regulação de ar primário.

• Regulação dos queimadores
• Coloque a torneira na posição de mínimo;

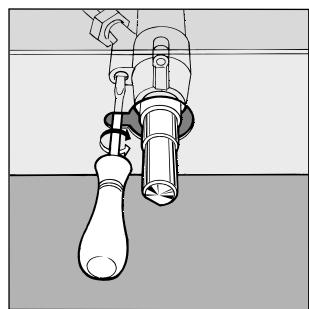

• Retire o seletor e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.

1. Verifique se, ao girar rapidamente o botão da posição de máximo até a de mínimo, os queimadores não se apagam.
2. Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios queimadores, atuando no parafuso de regulação.
3. Depois de realizar a regulação, restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais equivalentes.

! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo. ! Ao terminar a operação, substitua a etiqueta de calibragem antiga pela que corresponde ao novo gás utilizado, que se encontra nos outros Centros de Assistência Técnica. ! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CHARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CE	Este aparecido é em conformidade com as seguentes Directivas da Comunidade Europeia: - 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores 修改es - 2004/108/CEE de 15/12/04 (Compatiblee Electromagnética) e posteriores 修改es - 93/68/CEE de 22/07/93 e posteriores 修改es. - 2009/142/CEE de 30/11/09 (Gás) e posteriores 修改es. - 2002/96/CEE e posteriores 修改es.

Características dos queimadores e bicos

Tabela 1			Gás liquefeito					Gás natural
Queimador	Diámetro (mm)	Potência tírmica kW (p.c.s.*) Reduzido	Potência tírmica kW (p.c.s.*) Nominal	By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacid.* (g/h)		Potência tírmica kW (p.c.s.*) Nominal	Bico 1/100 (mm)	Capacid.* (l/h)
						***	**
Rápido Reduz. (RR)	100	0,70	2,60	41	80	189	186	2,60	110	248
Semi Rápido (S)	75	0,40	1,90	30	70	138	136	1,90	106	181
Auxiliar (A)	55	0,40	1,00	30	50	73	71	1,00	79	95
Coroa Tripla (TC)	130	1,50	3,30	57	91	240	236	3,60	137	343
Ultra Rápido (UR)	100	0,70	3,40	41	91	247	243	3,40	123	324
Pressões de alimentação	Nominal (mbar) Minima (mbar) Mª (mbar)					28-30	37		20
						20	25		17
						35	45		25

• A 15°C e 1013 mbars - gás seco ** Propano P.C.S. = 50,37 MJ/Kg. *** Butano P.C.S. = 49,47 MJ/Kg.

Natural P.C.S. = 37,78 MJ/m³

PI 740 AS

PIM 740 AS

PI 741 AS

PI 750 AS

PIM 750 AS

PI 750 AST

PIM 750 AST

PT

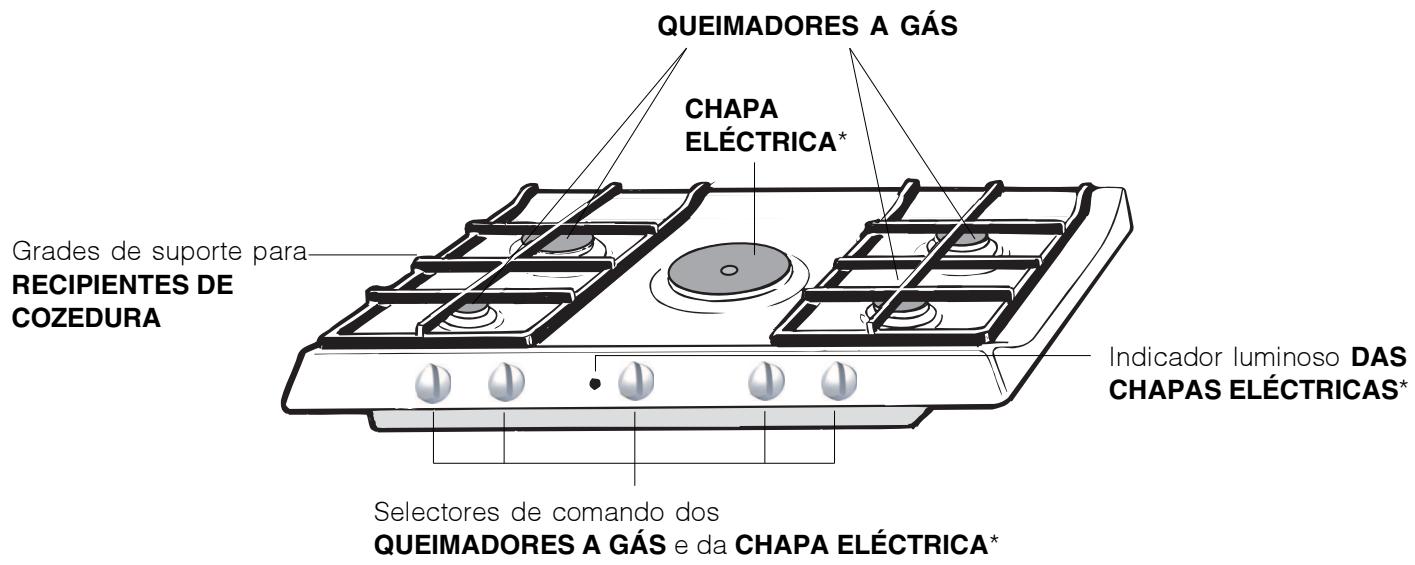

Vista de Conjunto

• As chapas elétricas podem ser de vários diâmetros e potências: "normais" ou "rápidas", estas últimas distinguem-se das demais pela marca vermelha no centro.
• Indicador luminoso FUNCIONAMENTO CHAPA ELÉTRICA acende-se se o seletor estiver em qualquer posição diferente daquela de desligado.
• Os queimadores são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.
• Seletores de comando dos QUEIMADORES A GÁS e da CHAPA ELÉTRICA * para a regulação da chama ou da potência.

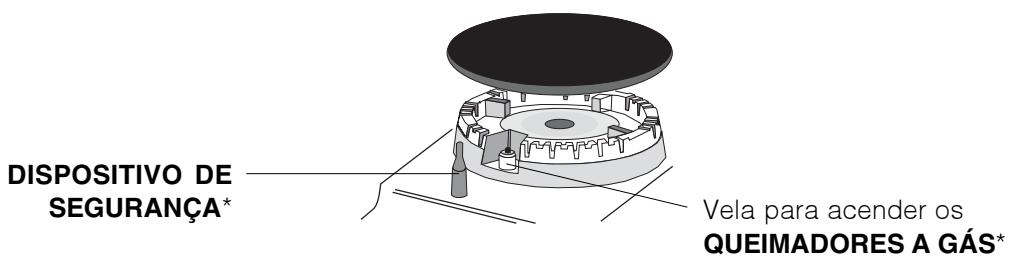

• Vela para acender os QUEIMADORES A GÁS* permite o acendimento automático do queimador escolhido.
• DISPOSITIVO DE SEGURANÇA* no caso em que a chama se apague acidentalmente, interrompe a saída do gás.

*Há somente em alguns modelos.

! Em cada seletor está indicada a posição do queimador de gás ou da chapa elétrica* correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira:

• Apagado Máximo 6 Mínimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fósforo ou acendedor automático, pressione e faça girar o seletor escolhido no sentido anti-horário até a posição de maior potência.

Nos modelos dotados de dispositivo de segurança, é necessário manter cerca de 6 segundos pressionado o seletor até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, em primeiro lugar pressionar o seletor, identificado pelo símbolo , em seguida pressionar e girar o seletor correspondente no sentido anti-horário até a posição de maior potência.

! Se apagar-se acidentalmente a chama do queimador feche o botão de comando e tente acender novamente somente após um minuto no mínimo.

Para apagar o queimador é necessário rodar o seletor (correspondente ao símbolo "）na direção horária até que se apague.

Chapas elétricas*

A regulação pode ser efetuada girando o seletor correspondente no sentido horário ou anti-horário em 6 diferentes posições:

Posicao	Placa normal ou<rsup>rápida
0	Apagado
1	Potência minima
2-5	Potências intermediárias
6	Potência Tmaxima

Para qualquer posição do seletor diferente daquela de desligado, o indicador luminoso de funcionamento irá ligar-se.

Conselhos práticos para a utilização dos queimadores

Para obter a maior performance é bom lembrar-se do seguinte:

• utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objetivo de fazer com que as chamas não ultrapassem o fundo dos recipientes.
• utilize sempre recipientes de fundo chato e com tampa.
• no momento em que começar a ferver, rode o botão para a posição de mínimo.

Queimador	Ø Diámetro recipientes (cm)
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Coroa Tripla (TC)	24 - 26
Ultra-Rápido (UR)	24 - 26

Conselhos práticos para a utilização das chapas elétricas

Para evitar dispersão de calor e danos às chapas é bom usar recipientes com fundo chato e de diâmetro não inferior ao da chapa.

Posão	Placa normal ou<rsupa>
0	Apagado.
1	Cozedura de legumes, verdes ou de peixe.
2	Cozedura de batatas (em vape), sopas, grão de bico, feijão.
3	ParaContinuar a cozedura de grandesquantity de alimentos, minestroni.
4	Estufar(médio).
5	Estufar(forte).
6	Tostar ou ferver em pouco tempo.

! Antes da primeira utilização, é necessário aquecer as chapas de cozedura na temperatura máxima durante aproximadamente 4 minutos, sem panela. Durante esta fase inicial, o forro de proteção endurece-se e obtém a maior resistência.

• Há somente em alguns modelos.

! Este aparelho foi projetado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3.
• Para os aparelhos a gás funcionalmente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação.
• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque no aparelho se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irracionáveis.
• Evite que o cabo de alimentação de outros eletrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os seletores estejam na posição "●"/"○" quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede elétrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar. Contacte a Assistência Técnica (veja a Assistência Técnica).
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa elétrica ainda estiverem quentes.
• Não deixe acesa a chapa elétrica sem panelas.
• Não utilize panelas instáveis ou deformadas.
• Elimine eventuais líquidos presentes na tampa antes de abri-la.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que estejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpeza do aparelho

! Evite o uso de detergentes abrasivos ou corrosivos, tais como tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. Pode arranhar irremediavelmente a superfície.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
• Os componentes móveis dos queimadores precisam ser lavados frequentemente com água quente e detergente, tome cuidado para eliminar as eventuais crostas.
• Nos planos com acendimento automático, é necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento eletrónico instantâneo e é também necessário verificar que os orifícios de saída do gás não estejam entupidos.
• Limpe as chapas elétricas com um pano húmido e unte-as com um pouco de óleo quando ainda estiverem mornas;
• O aço inoxidável poderá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselhável enxaguar com água abundante e secar antes da limpeza. Para mais, é bom secar eventuais vestígios de água.

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apareçam dificuldades na rotação, portanto será necessário substituir a torneira mesma.

!Esta operação deve ser efectuada por um técnico autorizado pelo fabricante.

Pode acontecer que o plano não funcione ou não funcione bem. Antes de chamar a assistência técnica, veja o que é possível fazer. Antes de mais nada, verifique que não haja interrupções nas redes de alimentação de gás e eletricidade, especialmente se as torneiras do gás antes do plano estiverem abertas.

O queimador não se acende ou a chama não é uniforme.

Verifique se:

• Estão entupidos os furos de saída do gás do queimador.
• Estão instalados corretamente todos os componentes móveis que compõem o queimador.
• Há correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurança.

Verifique se:

• O botão não foi premido até ao fim.
• Não foi premido até ao fundo o botão durante um tempo suficiente para ativar o dispositivo de segurança.
• Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança.

O queimador em posição de mínimo não permanece aceso.

Foi controlado se:

• Não estão entupidos os furos de saída do gás.
• Há correntes de ar nas proximidades do plano.
• A regulação do mínimo não está correta.

Os recipientes são instáveis.

Foi controlado se:

• O fundo do recipiente é perfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa elétrica.
• As grades foram invertidas.

Se, apesar de todos os controlos, o plano não funciona e o inconveniente que observaram permanecer, chame o Centro de Assistência Técnica. Comunique:

• o modelo da placa (Mod.)
• o número de série (S/N)

Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

! Nunca recorra a técnicos não autorizados e sempre recuse a instalação de peças de reposição não originais.
