Tipo de produto	Leitor de DVD para veículo
Formatos compatíveis	DVD-Vídeo, Video-CD, CD-DA, MP3 (CD-R/RW)
Dimensões (L x A x P)	194 mm x 54 mm x 245 mm
Peso	1,85 kg
Alimentação	14,4 V (11-16 V), 2 A
Saída de vídeo composto	1 Vp-p (75 Ω)
Saída de áudio analógica de 2 canais	1,2 V / 10 kΩ
Saída de áudio digital coaxial	0,5 V / 75 Ω
Relação sinal/ruído	106 dB
Gama dinâmica	90 dB
Decodificador MP3	MPEG-1/2 Audio Layer 3 (56-320 kbps)
Reprodução em câmera lenta	Avanço e retrocesso (2x, 4x, 8x conforme suporte)
Funções de repetição	Capítulo, título, faixa, pasta, disco, A-B
Funções de pesquisa	Por capítulo, tempo, faixa, arquivo
Menu de configuração	Exibição, áudio, preferências, controle parental
Proteção a laser	Classe 1 (seguro)
Fusível de proteção	3 A
Pilhas do controle remoto	2 pilhas AAA (fornecidas para teste)
Temperatura de operação	Até 60 °C (proteção térmica)
Limpeza	Pano macio e seco, sem solvente
Reparabilidade	Contactar o revendedor Kenwood

Perguntas frequentes - KDV-S220P KENWOOD

Por que não há som ou o volume está baixo?

Verifique se a função MUTE não está ativada. Pressione a tecla [MUTE] para desativá-la.

As imagens ou o som pulam durante a reprodução. O que fazer?

O disco pode estar arranhado ou sujo. Limpe-o do centro para a borda com um pano macio. Se o problema persistir, tente outro disco.

Impossível ler um DVD, mensagem 'WRONG REGION' exibida.

O disco inserido possui um código de região incompatível com o leitor. Use um DVD com o mesmo código de região do aparelho.

As legendas não são exibidas. Como fazer?

Certifique-se de que o DVD contém legendas. Pressione a tecla [SUB TITLE] do controle remoto para ativá-las ou mudar o idioma.

Como mudar o idioma do áudio de um DVD?

Pressione a tecla [AUDIO] durante a reprodução para percorrer os idiomas disponíveis. Isso só funciona se o disco tiver várias faixas de áudio.

A reprodução programada não funciona para MP3. Por quê?

Verifique se a opção 'FOLDER LIST' no menu de configuração está ajustada para 'WITH MENU'. Caso contrário, a lista de pastas não fica acessível.

O leitor não reconhece um CD-R ou CD-RW. O que fazer?

Certifique-se de que o disco foi finalizado durante a gravação. Use uma formatação completa (não rápida) e verifique a compatibilidade dos formatos (ISO 9660, Joliet).

Como redefinir as configurações de fábrica?

No menu de configuração, vá em Preferências depois DEFAULTS e selecione RESET. A senha permanece inalterada.

O aparelho desliga repentinamente e exibe 'HOT' ou não responde. O que fazer?

A temperatura interna ultrapassou 60 °C. Desligue o aparelho, deixe-o esfriar (areje o habitáculo) e ligue-o novamente. O leitor retomará o funcionamento normal.

É possível reproduzir MP3 com nomes de arquivos longos?

Sim, até 200 caracteres (formatos longos). No entanto, a exibição é limitada a 11 caracteres. Use caracteres da lista de códigos (ASCII padrão) para evitar erros.

MANUAL DE UTILIZADOR KDV-S220P KENWOOD

Menú DVD/Menú superior (títulos) [DVD]

Menú DVD/Menú superior (títulos) [DVD]

Precauções de Segurança 147

Antes de usar 148

Notas sobre a reprodução de MP3 150

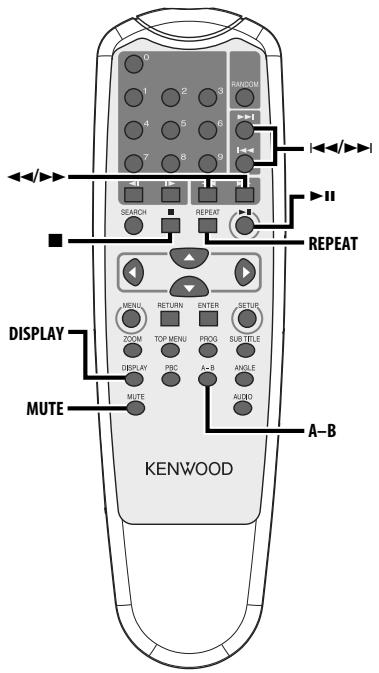

Sobre o controlo remoto 151

Sobre discos 152

Funções básicas 153

Alimentação

Reprodução

Silenciador

Saltar

Avanço e Recuo Rápido

Repetir reprodução

Reprodução de repetição A-B [DVD][VCD][CD]

Comutação do mostrador

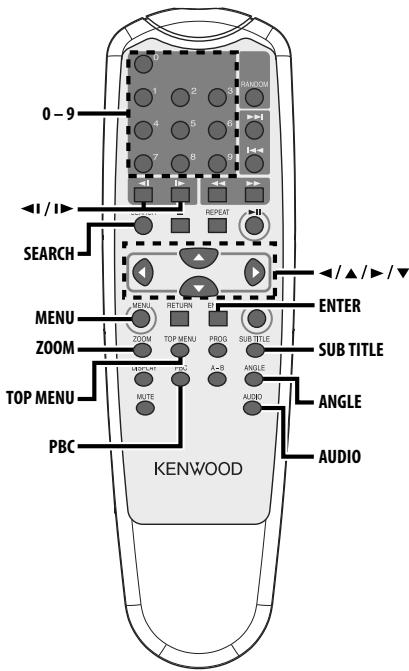

Funções DVD Vídeo/Vídeo CD 156

Procurar reprodução

Reprodução em câmara lenta

Menu DVD/Menu de topo (título) [DVD]

Seleção de idioma áudio [DVD]

Seleção de idioma de legendas [DVD]

Seleção de ângulo de imagem [DVD]

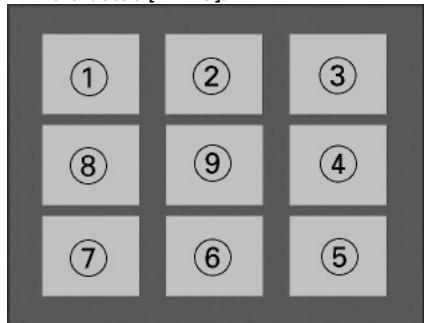

Zoom [DVD]

PBC [VCD]

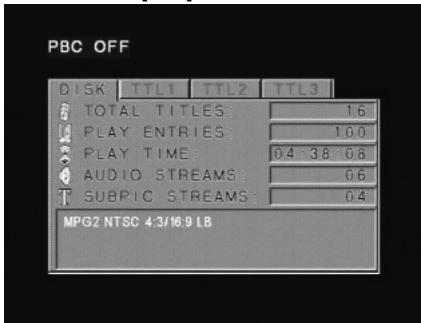

Ecrã resumo [DVD]

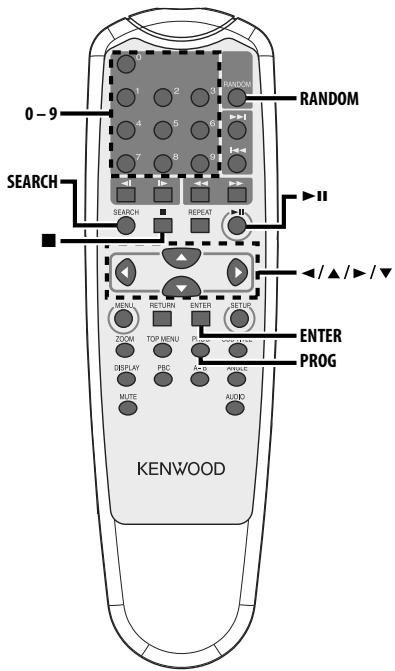

Funções CD/MP3 159

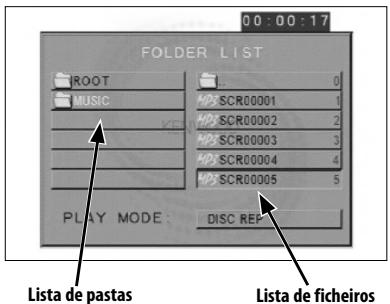

Lista de ficheiros MP3 [MP3]

Reprodução de programa

Reprodução de salto directo

Procura de tempo de reprodução [CD]

Modo de reprodução MP3 [MP3]

Reprodução aleatória

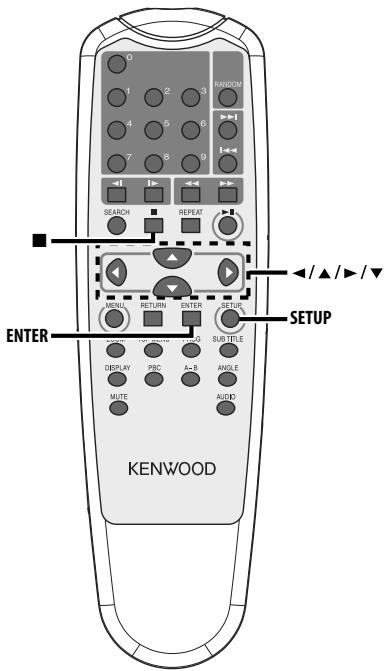

Menu de definição 162

Menu de definição

Configuração geral

Configuração de altifalante

Definição áudio

Preferências

Acessórios 166

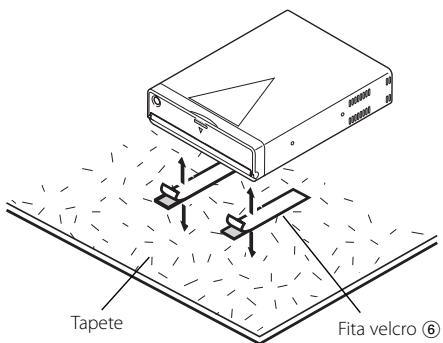

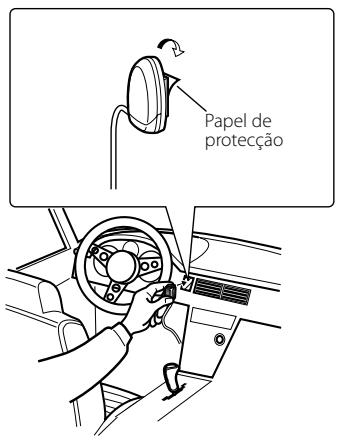

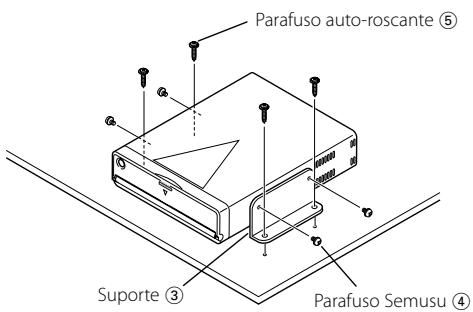

Instalação 166

Ligar os Cabos aos Terminals 167

Guia de Diagnóstico 168

Especificações 169

[DVD]: Função apenas durante a reprodução de DVD.

[VCD]: Função apenas durante a reprodução de CD Vídeo.

[CD]: Função apenas durante a reprodução de CD.

[MP3]: Função apenas durante a reprodução de MP3.

ADVERTÊNCIA

As seguintes precauções devem ser tomadas para evitar acidentes e/ou incêndio:

• Colocar o aparelho até que fique bem encaixado no lugar. Se isto não for feito, ele pode sair do lugar em caso de colisão ou solavancos.
• Para prevenir curtos-circuitos, nunca se deve colocar ou deixar objetos metálicos (p.ex., moedas ou ferramentas de metal) dentro do aparelho.
• Se o aparelho começar a deitar fumo ou odores estranhos, deve-se desligá-lo imediatamente e consultar seu concessionário Kenwood.
• Não ligue a unidade ao monitor da frente. Esta unidade é para entretenimento do banco de trás.
• Não use nenhum cabo de alimentação a não ser o acessório. Tal poderá provocar incêndio.

ACUIDADO

Para evitar danificar o equipamento, devem-se tomar:

• Ligar o aparelho a um veículo de 12 voltes negativo à massa.
• Não abrir as tampas de cima e de baixo do aparelho.
• Não instalar o aparelho num local exposto à luz solar direta ou calor e umidade excessivos. Evitar também locais com poeira em demasia ou a possibilidade de pingos de água.
• Durante a instalação, não use nenhum parafuso exceto os que foram fornecidos. O uso de parafusos não apropriados pode resultar em danos ao aparelho principal.
• Ao trocar um fusível, deve-se utilizar somente um novo com a potência nominal prescrita (como está escrito no estojo). Usar um fusível com potência nominal errada pode causar mau funcionamento do aparelho.

NOTA

• Se aparecerem problemas durante a instalação, consulte o seu concessionário Kenwood.
• As ilustrações do mostrador e o painel apresentados neste manual são exemplos usados para explicar mais claramente como são usados os controlos. Portanto, o que aparece nas ilustrações poderá diferir do que aparece no equipamento real, e algumas ilustrações poderão representar algo impossível na operação real.

- Caso a unidade não funcione correctamente, desligue e torne a ligar a alimentação. Se a unidade continuar a não funcionar correctamente depois de a alimentação ter sido desligada e ligada, solicite assistência a o seu revendedor Kenwood.

Restrições devido à diferença entre discos

Alguns discos DVD e VCD podem ser reproduzidos apenas em determinados modos de reprodução de acordo com as intenções dos produtores do software. Como este leitor reproduz discos de acordo com as intenções deles, algumas funções poderão não funcionar de acordo com os seus desejos. Certifique-se que lê as instruções fornecidas com cada disco. Quando é apresentado um ícone de inibição no écran, isto significa que o disco a ser reproduzido está sujeito à restrição descrita acima.

Embaciamento da Lente

Logo depois que ligar o aquecedor do carro no inverno, pode-se formar vapores ou condensação nas lentes do CD player. Se a lente ficar embaciada, os CDs não poderão tocar. Num caso desses, retire o disco e espere que a condensação se evapore. Se o aparelho ainda assim não funcionar normalmente, consulte o seu concessionário Kenwood.

Para Limpar o Aparelho

Se a placa desta unidade estiver manchada, limpe-a com um pano macio e seco tal como um pano de silicone. Se a placa estiver muito manchada, limpe a mancha com um pano humedecido num produto de limpeza neutro e depois seque o detergente neutro.

- Aplicar um produto de limpeza directamente na unidade poderá afectar as suas peças mecânicas. Limpar a placa com um pano áspero ou usar um líquido volátil tal como um diluente ou álcool poderá riscar a superfície ou apagar caracteres.

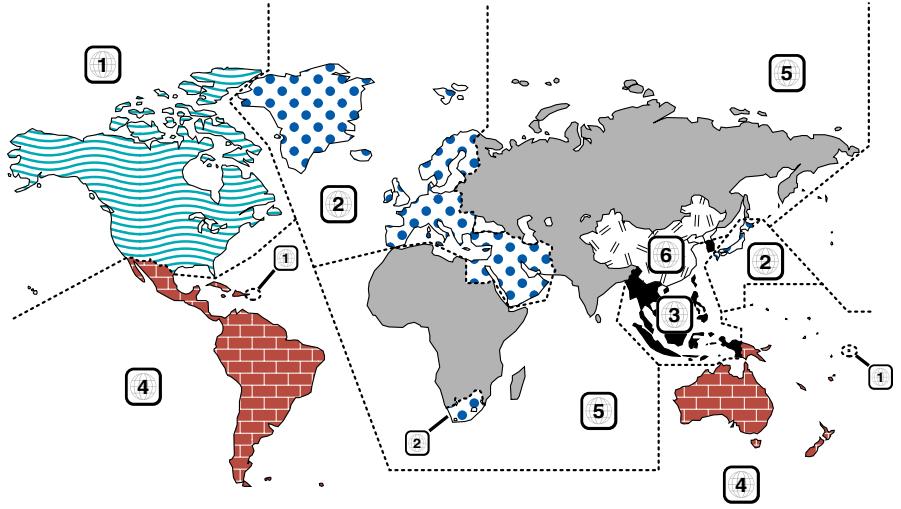

Códigos de região no mundo

Ícone	Descrição
	Indica o código da região onde o disco pode ser reproduzido.
	Número de linguagens de voz gravadas com a função áudio. O número no ícone indica o número de linguagens de voz. (Máx. 8 linguagens)
	Número de linguagens de legendas gravadas com a função legenda. O número no ícone indica o número de linguagens de legendas. (Máx. 32 linguagens)
	Número de ângulos oferecidos pela função ângulo. O número no ícone indica o número de ângulos. (Máx. 9 ângulos)
	Relações de aspecto que podem ser seleccionadas. "LB" significa Letter Box e "PS" significa Pan/Scan. No exemplo da esquerda, o vídeo 16:9 pode ser convertido em vídeo "letter box".

Discos reproduzíveis

• DVD Vídeo
- Disco Áudio (CD)
• Disco formato MP3 (CD)
• Disco formato CD-R/RW
- Disco CD Vídeo

Além disso não poderá reproduzir os discos DVD-R se não forem gravados em formato DVD-Video.

Sobre as temperaturas aceitáveis

O circuito protector da unidade é activado quando a temperatura dentro da unidade excede 60°C (140°F).

Consulte o guia de resolução de problemas (p 168).

A marca dos produtos usando laser (exceto para algumas áreas)

A etiqueta é presa no chassis/estojo e indica que o componente utiliza raios laser, classificados como sendo de Classe 1. Isto significa que o aparelho está usando raios laser que são de uma classe mais fraca. Não há perigo de radiação maléfica fora do aparelho.

Este produto incorpora tecnologia de protecção de direitos de autor que é protegida por patentes dos EUA e outros direitos de propriedade intelectual. A utilização desta tecnologia de protecção de direitos de autor deverá ser autorizada pela Macrovision, e visa exclusivamente a utilização doméstica e outras utilizações de visualização limitada, excepto se de outra forma autorizado pela Macrovision. É proibida a engenharia inversa ou desmontagem.

Este produto não é instalado pelo fabricante de um veículo na linha de produção, nem pelo importador profissional de um veículo para um Estado Membro da UE.

Fabricado sob licença da Dolby Laboratories. "Dolby" e o símbolo de dois Ds são marcas comerciais da Dolby Laboratories.

O KDV-S220P pode reproduzir MP3 (MPEG1, 2 Audio Layer 3)/WMA. Note, contudo, que os suportes de gravação e formatos aceitáveis para os ficheiros MP3 são limitados. Ao gravar ficheiros MP3, tome atenção à seguintes restrições.

Suportes aceitáveis

Os suportes de gravação de MP3 aceitáveis por esta unidade são CD-ROM, CD-R e CD-RW.

Quando utilizar CD-RW (CD regraváveis), efectue uma formatação completa para evitar avarias.

Formatos de suporte aceitáveis

Os formatos seguintes estão disponíveis para os suportes utilizados nesta unidade. O número máximo de caracteres usados para o nome do ficheiro e da pasta incluindo o limitador (".") e a extensão de três caracteres é indicado entre parênteses.

• ISO 9660 Nível 1 (12 caracteres; São apresentados até 11 caracteres.)
• ISO 9660 Nível 2 (31 caracteres; São apresentados até 11 caracteres.)
• Joliet (64 caracteres; São apresentados até 11 caracteres.)
• Romeo (128 caracteres; São apresentados até 11 caracteres.)
• Nome de ficheiro longo (200 caracteres; São apresentados até 11 caracteres.)
• Número máximo de caracteres por nome de pasta:

128 (Joliet; São apresentados até 11 caracteres.)

Para uma lista de caracteres disponíveis, consulte o manual de instruções do software de gravação e a secção Introdução de nomes de ficheiro e pasta a seguir.

Os suportes reproduzíveis nesta unidade têm as seguintes limitações:

• Número máximo de níveis de directório: 8
• Número máximo de ficheiros por pasta: 185
• Número máximo de pastas: 127

MP3 escritos em formatos diferentes dos acima poderão não ser reproduzidos correctamente e os seus nomes de ficheiros ou pastas não afixados correctamente.

Definições para o seu codificador MP3 e gravador de CD

Faça a regulação seguinte quando comprimir dados áudio para dados MP3 com o codificador MP3.

• Taxa de transferência de bits: 56 —320 kbps
• Frequência de amostragem: 11.025, 12, 16, 22.05, 24, 32, 44.1, 48 kHz

Quando usa o seu gravador de CD para gravar ficheiros MP3 até à capacidade máxima dos discos, desactive a gravação adicional. Para gravar num disco vazio até à capacidade máxima de uma só vez, verifique Disco de Uma Vez.

Apresentação de tarjetas ID3

A tarjeta ID3 não pode ser apresentada.

Introdução de nomes de ficheiro e pasta

Os caracteres da lista de códigos são os únicos nomes de ficheiros e de pastas que podem ser introduzidos e vistos. Se usar qualquer outro caractere, os nomes dos ficheiros e das pastas não serão apresentados correctamente. Poderão até nunca ser apresentados correctamente, dependendo do gravador de CD utilizado. A unidade reconhece e reproduz apenas os ficheiros MP3 que tiverem a extensão dos nomes de ficheiros MP3 (.MP3).

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

0

@

P

‘

p

1

!

1

A

Q

a

q

2

2

B

R

b

r

3

#

3

C

S

c

s

4

$

4

D

T

d

t

5

%

5

E

U

e

u

6

&

6

F

V

f

v

7

’

7

G

W

g

w

8

(

8

H

X

h

x

9

)

9

I

Y

i

y

A

J

Z

j

z

B

+ ;

K [ k {

C

,

- Um ficheiro com um nome introduzido com caracteres inexistentes na lista de códigos pode reproduzir-se incorrectamente.

Gravar ficheiros num suporte

Quando é carregado um suporte contendo dados MP3, a unidade verifica todos os dados no suporte. Se o suporte contiver muitas pastas ou ficheiros não MP3, por essa razão a unidade levará muito tempo até começar a reproduzir os ficheiros MP3. Adicionalmente, a unidade poderá demorar algum tempo a passar para o ficheiro MP3 seguinte ou uma Busca de Ficheiro ou Busca de Pasta poderá não ser executada normalmente.

Carregar tal suporte poderá provocar ruído forte que danifique os altifalantes.

• Não tente reproduzir um suporte que contenha um ficheiro não MP3 com a extensão MP3.
  A unidade confundirá ficheiros não MP3 como sendo MP3 desde que estas tenham a extensão MP3.
• Não tente reproduzir um suporte que contenha não MP3.

Ordem de reprodução MP3

Quando seleccionada para reproduzir, busca de pasta, bisca de ficheiro, ou para seleccionar pasta, os ficheiros e pastas são acedidos pela ordem segundo a qual foram gravados pelo gravador de CDs. Por esta razão, a ordem pela qual se espera que eles sejam reproduzidos poderá não corresponder à ordem pela qual eles são de facto reproduzidos. Poderá ser capaz de definir a ordem pela qual os ficheiros MP3 deverão ser reproduzidos gravando-os num suporte tal como um CD-R, com os seus nomes de ficheiro começando por números de sequência de reprodução tais como "01" a "99", dependendo do seu gravador de CDs.

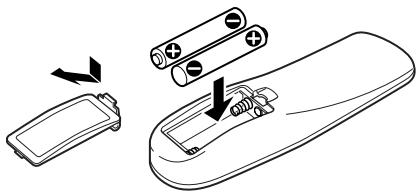

Carregamento da bateria

1. Use duas pilhas tamanho "AAA".
   Remova a tampa conforme ilustrado.
2. Introduza as pilhas com os pólos + e – coincidentes com a figura no interior do compartimento.

• Guarde as pilhas novas longe do alcance das crianças. Contacte imediatamente um médico caso uma pilha seja engolida.
• Não ponha o controlo remoto num local no qual aquele se mova durante a condução. Se o controlo cair para baixo do pedal de travão, etc., poderá perturbar a condução, dando origem a situações perigosas.

- Não coloque o controlo remoto em locais quentes tais como sobre o tablier.

• As pilhas fornecidas destinam-se apenas para uso na verificação de funcionamento, e o seu tempo de vida útil pode ser curto.
• Quando a distância de alcance do comando remoto diminui, substitua ambas as pilhas por novas.

Manuseamento de discos

- Não toque na superfície de gravação do disco.

• Os CD-R/RW e DVD-R são mais fáceis de danificar que um CD de música normal. Use um CD-R/RW ou DVD-R após ler os itens de precaução na embalagem etc.
• Não cole fita etc. no disco. Também não utilize um disco com fita nele colada.

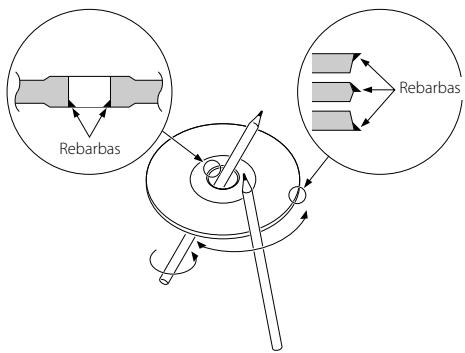

Quando usar um disco novo

Se o orifício central do disco ou rebordo exterior tiverem rebarbas, utilize-o após remover as rebarbas com uma esferográfica etc.

Acessórios de discos

Não use acessórios de tipo de disco.

Limpeza de discos

Limpe a partir do centro do disco e com um movimento para fora.

Quando a remover discos desta unidade puxe-os para fora horizontalmente.

Discos que não podem ser usados

- Discos que não sejam redondos não podem ser usados.

• Discos com cores na superfície de gravação ou que estejam sujos não podem ser usados.
• Esta unidade apenas pode reproduzir CDs com DISC 100%100%100%100%100%100%100% DIGITAL AUDIO 200%100%100%100%100%100% Recoverable 300%100%100%100%100% Cavitate

Não consegue reproduzir correctamente discos sem esta marca.

- Um CD-R ou CD-RW que não tenha sido finalizado não pode ser reproduzido. (Para o processo de finalização consulte os manuais de instruções do seu software de gravação de CD-R/CD-RW, e do seu gravador CD-R/CD-RW.)

Armazenagem de discos

• Não os exponha ao sol directo (No assento ou painel etc.) nem onde as temperaturas sejam muito elevadas.
• Guarde os discos nas suas caixas.

Alimentação

Prima o botão [POWER].

- Desligue a ficha do isqueiro quando desligar a ignição a fim de evitar que a bateria descarregue.

Reprodução

Reprodução

Abra a tampa e introduza um disco na unidade.

Se tiver sido introduzido um disco, prima o botão

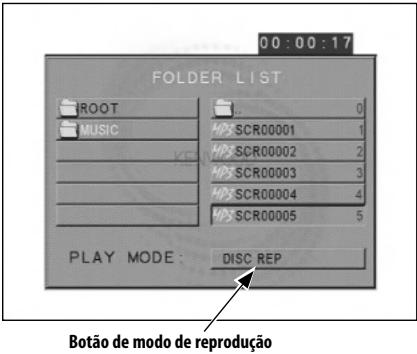

Para reproduzir MP3 quando 'FOLDER LIST' estiver definido em "WITH MENU", consulte 'Lista de ficheiros MP3' (página 159) para seleccionar o ficheiro que pretende reproduzir. Inicia a reprodução do disco.

- Se introduzir um disco, este começará a ser reproduzido desde o princípio do disco. Se desligar a alimentação durante a reprodução de um disco, ao tornar a ligar a alimentação será retomada a reprodução do disco onde este tiver parado.

Pausa

Prima o botão [▶II].

De cada vez que o botão é premido ele pausa ou é reproduzido.

Paragem

Prima o botão [■].

Para retomar a reprodução, prima o botão [▶III].

- Se premir duas vezes o botão [■] durante a reprodução DVD, esta começará desde o princípio do disco da próxima vez que o reproduzir.

Ejectar

Prima o botão [EJECT].

- Se quiser reiniciar a reprodução com o disco ejectado da unidade, prima novamente o botão [EJECT]. O disco é introduzido na unidade e a reprodução é reiniciada.

Silenciador

Reduzir rapidamente o volume.

Prima o botão [MUTE].

De cada vez que o botão é premido, o silenciador é ligado ou desligado.

Saltar

Salta um capítulo, selecção, faixa ou música.

Prima o botão [◀◀◀] ou [▶▶▶].

- Para saltar um VCD, desligue a função PBC premindo o botão [PBC].

Avanço e Recuo Rápido

Prima o botão [◀◀] ou [▶▶].

A velocidade muda em 4 níveis (X2, X4, X6, X8) de cada vez que o botão é premido. Para retomar a reprodução, prima o botão [▶III].

Repetir reprodução

Reproduz repetidamente uma música, um capítulo, um título, etc.

Prima o botão [REPEAT].

De cada vez que o botão for premido, a função repetir reprodução comuta como indicado a seguir.

Em fonte DVD

Indicação	Configuração
"CHAPTER REPEAT ON"	Reproduz repetidamente o capítulo.
"TITLE REPEAT ON"	Reproduz repetidamente o título.
"REPEAT OFF"	Desliga a repetição de reprodução.

Em fonte CD/VCD

Indicação	Configuração
"REP-ONE"	Reproduz repetidamente a faixa.
"REP-ALL"	Reproduz repetidamente o disco.
"REPEAT OFF"	Desliga a repetição de reprodução.

Em fonte MP3

Indicação	Configuração
"REP-ONE"	Reproduz repetidamente a música.
"FOLDER-REP"/"REP-ALL"	Reproduz repetidamente as músicas da pasta.
"FOLDER"/"REPEAT OFF"	Desliga a repetição de reprodução.

- Para repetir a reprodução de um VCD, desligue a função PBC premindo o botão [PBC].

Reprodução de repetição A-B [DVD][VCD][CD]

Especifica os pontos inicial e final para reprodução repetida da parte entre os dois pontos especificados.

1 Especifique o ponto A (Ponto inicial) Prima o botão [A-B].
2 Especifique o ponto B (Ponto final) Prima o botão [A-B].
Reproduz repetidamente desde o ponto A até ao ponto B.

Cancelar a repetição A-B

Prima o botão [A-B].

Comutação do mostrador

Comuta a informação apresentada no ecrã do monitor.

Prima o botão [DISPLAY].

De cada vez que o botão é premido o mostrador comuta como indicado abaixo.

Em fonte DVD

Indicação	Informação
"TITLE CHAPTER"	Tempo decorrido de título/capítulo
"TITLE REMAIN"	Tempo restante de título
"CHAPTER ELAPSED"	Tempo decorrido de capítulo
"CHAPTER REMAIN"	Tempo restante de capítulo
"OFF"	Não apresentado

Em fonte VCD (com PBC ligado) /MP3

Indicação	Informação
"SINGLE ELAPSED"	Tempo decorrido de música
"SINGLE REMAIN"	Tempo restante de música
"OFF"	Não apresentado

Em fonte VCD (com PBC desligado) /CD

Indicação	Informação
"SINGLE ELAPSED"	Tempo decorrido de faixa
"SINGLE REMAIN"	Tempo restante de faixa
"TOTAL ELAPSED"	Tempo decorrido de disco
"TOTAL REMAIN"	Tempo restante de disco
"OFF"	Não apresentado

Procurar reprodução

Invoca directamente a cena que pretende reproduzir.

1 Entre em modo busca Prima o botão [SEARCH].

- Para procurar por reprodução um VCD, desligue a função PBC premindo o botão [PBC].

2 Para DVD, seleccione o modo busca Prima o botão [SEARCH].

Cada vez que prime o botão, o elemento que pode ser invocado comuta como indicado a seguir.

Elemento

Número de capítulo

Tempo de reprodução

- Se premir o botão [◀] ou [▶] durante o modo de busca de número de capítulo, poderá procurar um número de título.

3 Introduza a cena que quer reproduzir Prima o botão [0] – [9].

Começa a reproduzir a cena que introduziu durante a reprodução de VCD.

4 Para DVD, inicie a reprodução busca Prima o botão [ENTER].

Começa a reproduzir a cena que introduziu.

Reprodução em câmara lenta

Prima o botão [◀l] ou [l▶].

De cada vez que o botão é premido, é reproduzido em câmara lenta como indicado abaixo.

Disco	Botão	Movimento
DVD	◀1	A velocidade de recuo em câmara lenta comuta pela ordem 2X, 4X e 8X.
DVD	I▶	A velocidade de avanço em câmara lenta comuta pela ordem 2X, 4X e 8X.
VCD	◀1	Recua um passo.
VCD	I▶	A velocidade de avanço em câmara lenta comuta pela ordem 1X, 2X e 3X.

- Para voltar à velocidade normal, prima o botão [▶II].

Menu DVD/Menu de topo (título) [DVD]

Invoca o menu DVD e o menu de topo (título) para definir diversas configurações.

1 Apresente o menu DVD

Prima o botão [MENU].

Apresente o menu de topo (título)

Prima o botão [TOP MENU].

Prima o botão [◀]/[▲]/[▶]/[▼] ou [0] – [9].

3 Finalize o elemento

Prima o botão [▶II].

Consulte o manual do disco para instruções sobre o uso de cada menu.

4 Cancele a apresentação do menu

Prima o botão [MENU] ou [TOP MENU].

Seleção de idioma áudio [DVD]

Prima o botão [AUDIO].

Comuta os idiomas gravados no disco por ordem.

- Se não houver mais de um idioma gravado no disco, este não comutará.

Seleção de idioma de legendas [DVD]

Prima o botão [SUB TITLE].

Comuta os idiomas gravados no disco por ordem.

- Se não houver mais de um idioma gravado no disco, este não comutará.

Seleção de ângulo de imagem [DVD]

Prima o botão [ANGLE].

Comuta os ângulos gravados no disco por ordem.

- Se não houver mais de um ângulo gravado no disco, este não comutará.

Zoom [DVD]

Faz zoom à imagem.

1 Seleccione a relação de zoom Prima o botão [ZOOM].

De cada vez que o botão é premido, a relação de zoom muda em 3 níveis (X1.5, X2, X3).

2 Seleccione a posição de apresentação Prima o botão [◀]/[▲]/[▶]/[▼].

PBC [VCD]

Usa a função de controlo de reprodução (PBC).

1 Ligue a função PBC Prima o botão [PBC].

De cada vez que o botão é premido, a função PBC é ligada ou desligada.

2 Seleccione o elemento Prima o botão [0] – [9].

3 Finalize o elemento Prima o botão [▶II].

Consulte o manual do disco para instruções sobre o uso do PBC.

- Poderá usar a função PBC quando reproduzir um VCD de Ver2.0 ou superior.

Ecrã resumo [DVD]

Apresenta os capítulos de um título para invocar a cena que pretende visualizar.

1 Introduza a informação do título Prima o botão [PBC].

2 Seleccione o título Prima o botão [◀] ou [▶].

• Prima o botão [◀◀] ou [▶▶] para alterar 10 títulos de cada vez.
• Prima o botão [I◀◀] ou [▶▶I] para comutar para o primeiro ou último título.

3 Reproduza o título Prima o botão [ENTER].

Seleção de cena

4 Pare a reprodução Prima o botão [■].

5 Apresente o ecrã resumo Prima o botão [MENU].

- Prima o botão [■] para voltar ao ecrã anterior.

6 Reproduza a cena que pretende visualizar Prima o botão [1] – [9].

Prima o botão [1] – [9] correspondente ao número apresentado no ecrã resumo.

- Prima o botão [◀◀] ou [▶▶] para ir para a página anterior ou seguinte.

7 Reproduza a cena que seleccionou Prima o botão [ENTER].

- Prima o botão [■] para voltar ao ecrã anterior.

Cancelar o ecrã resumo Prima o botão [PBC].

- Alguns títulos ou capítulos poderão não ser apresentados. Neste caso, será apresentado o ecrã anterior.

Lista de ficheiros MP3 [MP3]

Seleccione a pasta ou ficheiro que deseja reproduzir.

1 Pare a reprodução Prima o botão [■].

2 Desloque o cursor para a lista de pastas Prima o botão [◀]/[▶].

3 Seleccione a pasta Prima o botão [▲]/[▼].

4 Finalize a sua selecção Prima o botão [ENTER].

5 Seleccione o ficheiro Prima o botão [▲]/[▼].

- Prima o botão [◀◀] ou [▶▶] para deslocar a lista para cima e para baixo.

6 Reproduza o ficheiro seleccionado Prima o botão [ENTER].

Reprodução de programa [DVD]

Reproduz apenas as músicas seleccionadas por ordem.

1 Pare a reprodução Prima o botão [■].
2 Entre em modo programa Prima o botão [PROG].

Comuta "PLAY MODE" apresentado na parte inferior do ecrã para "PROGRAM PO" durante a reprodução de MP3.

3 Seleccione a música que pretende reproduzir

Prima os botões [◀]/[▲]/[▶]/[▼] (apenas durante a reprodução MP3) ou [0] a [9].

Especifica o ficheiro que contém a música que pretende reproduzir.

4 Finalize a música que pretende reproduzir Prima o botão [ENTER].

A música seleccionada no passo 3 é registada como programa número 1.

5 Repita as operações do passo 3 e passo 4 para registar todas as músicas que quer reproduzir em programa.

Para MP3, se tiver terminado a programação, prima o botão [■] para sair do modo programa.

6 Iniciar a reprodução de programa Prima o botão [▶II].

Reproduz as músicas registadas por ordem.

Cancelamento de reprodução programada para CD

Prima os botões [■], [PROG] e [ENTER] por ordem.

Cancelamento de reprodução programada para MP3

Prima os botões [■] e [PROG] por ordem.

Reprodução de salto directo

Invoca directamente a música que pretende reproduzir.

1 Introduza a faixa, ficheiro ou número de pasta que pretende reproduzir Prima o botão [0] – [9].
2 Reproduzir Prima o botão [ENTER].

- Se não executar a operação do passo 2 durante 5 segundos, é automaticamente procurada a música introduzida no passo 1.

Procura de tempo de reprodução [CD]

Introduza o tempo de reprodução a partir do qual quer começar.

1 Entre em modo procura de tempo de reprodução Prima o botão [SEARCH].
2 Introduza o tempo de reprodução onde quer começar Prima o botão [0] – [9].

Por exemplo

5:07 ⇌ [0], [5], [0], [7]

Começa a reproduzir a partir do tempo que introduziu.

Modo de reprodução MP3 [MP3]

Seleccione o método de reprodução.

1 Pare a reprodução Prima o botão [■].

2 Realce o botão de modo de reprodução Prima o botão [◀]/[▶].

3 Seleccione o método de reprodução Prima o botão [▲]/[▼].

Pode seleccionar o método de reprodução como indicado a seguir.

Indicação	Configuração
"SINGLE"	Pára após reproduzir uma música.
"REP-ONE"	Reproduz repetidamente uma música.
"FOLDER"	Pára após reproduzir as músicas da pasta.
"FOLDER REP"	Reproduz repetidamente as músicas da pasta.
"DISC SCAN"	Reproduz aproximadamente os primeiros 10 segundos de cada música do disco.
"DISC"	Pára após reproduzir as músicas do disco.
"DISC REP"	Reproduz repetidamente as músicas do disco.
"RANDOM"	Reproduz em ordem aleatória as músicas da pasta.
"SHUFFLE ON"	Pára após reproduzir em ordem aleatória as músicas da pasta.

Prima o botão [◀]/[▲]/[▶]/[▼].

Seleccione o ficheiro ou pasta que deseja reproduzir.

5 Reproduzir

Prima o botão [ENTER].

Reproduz a(s) música(s) no método de reprodução seleccionado.

Reprodução aleatória

As músicas são escolhidas aleatoriamente a partir das gravadas no disco aberto e reproduzidas.

1 Parar a reprodução
Prima o botão [■].

2 Seleccione o modo reprodução aleatória aleatória

Prima o botão [RANDOM].

De cada vez que o botão for premido, o modo reprodução aleatória comuta como indicado a seguir.

Em fonte CD

Indicação	Configuração
"RANDOM ON"	Reproduz as músicas do CD por ordem aleatória.
"RANDOM OFF"	Desliga a reprodução aleatória.

Em fonte MP3

Indicação	Configuração
"RANDOM"	Reproduz em ordem aleatória as músicas da pasta.
"SHUFFLE ON"	Pára após reproduzir em ordem aleatória as músicas da pasta.
"FOLDER"	Desliga a reprodução aleatória.

3 Para MP3, seleccione a pasta Prima o botão [◀]/[▲]/[▶]/[▼].

Coloque o cursor em qualquer ficheiro na pasta que pretende reproduzir aleatoriamente.

4 Iniciar a reprodução aleatória Prima o botão [▶Ⅱ].

Menu de definição

Poderá personalizar as configurações padrão para diversas funções da unidade utilizando o menu configuração.

1 Parar a reprodução Prima o botão [■].

Durante a reprodução DVD, prima duas vezes o botão.

Durante a reprodução VCD, desligue a função PBC premindo primeiro o botão [PBC].

2 Apresenta o ecrã SETUP MENU Prima o botão [SETUP].

SETUP MENU é apresentado no ecrã do monitor ligado.

Prima o botão [◀]/[▲]/[▶]/[▼].

4 Entre na página de menu seleccionada Prima o botão [ENTER].

A página de menu seleccionada no passo 3 é apresentada.

5 Seleccione o item de configuração e a opção Prima o botão [◀]/[▲]/[▶]/[▼].

Consulte as descrições seguintes para os itens de configuração e opções de cada menu.

6 Finalize a sua selecção Prima o botão [ENTER].

7 Saia do menu de configuração Prima os botões [◀]/[▲]/[▶]/[▼] e [ENTER].

Seleccione e execute "MAIN PAGE" e "EXIT SETUP" por ordem.

Configuração geral

TV DISPLAY

Use o procedimento descrito abaixo para configurar o ecrã de saída.

Indicação	Configuração
"NORMAL/PS"	Software de ecrã largo com especificação pan & scan é reproduzido em ecrã pan & scan (com os lados esquerdo e direito cortados).
"NORMAL/LB"	Software de ecrã largo com especificação pan & scan é reproduzido em ecrã caixa de correio (com faixas pretas em cima e em baixo).
"WIDE"	Regula o modo de imagem do monitor de ecrã largo em "FULL".

PIC (Imagem) MODE

Seleção de um modo de imagem DVD.

Indicação	Configuração
"AUTO"	A imagem é comutada automaticamente conforme a imagem original.
"HI-RES"	A imagem original gravada no DVD é do modo vídeo.
"N-FLICKER"	A imagem original gravada no DVD é do modo imagem de filme.

ANGLE MARK

Quando estão gravadas num DVD múltiplos ângulos de imagens, estes são indicados pela marca durante a reprodução.

Indicação	Configuração
"ON"	Apresenta a marca de ângulo.
"OFF"	Não apresenta a marca de ângulo.

OSD LANG (Idioma de apresentação no ecrã)

Use-o em "ENGLISH" tal como está.

CAPTIONS

Quando é reproduzido um disco que tenha a informação legendas fechadas, esta informação poderá ser apresentada.

Indicação	Configuração
"ON"	Apresenta o sinal de legendas fechadas.
"OFF"	Não apresenta o sinal de legendas fechadas.

SCR (Ecrã) SAVER

Para evitar que o ecrã fique queimado, poderá iniciar automaticamente a protecção de ecrã quando a imagem no ecrã não se alterar durante um certo intervalo de tempo.

Indicação	Configuração
"ON"	Inicia automaticamente a protecção de ecrã.
"OFF"	Não usa a protecção de ecrã.

Configuração de altifalante

DOWNMIX

Regule a saída do som misturado para a porta estéreo de 2 canais.

Indicação	Configuração
"LT/RT"	Debita o som misturado para o áudio Dolby Surround.
"STEREO"	Debita o som misturado para o som estéreo.

Definição áudio

AUDIO OUT

Indicação	Configuração
"ANALOG"	Debita som analógico. (Não é debitado nenhum sinal digital.)
"SPDIF/RAW"	Debita som digital 5.1can S/PDIF Bitstream. (Não é debitado nenhum sinal analógico.)
"SPDIF/PCM"	Debita som digital 2can S/PDIF PCM. (Não é debitado nenhum sinal analógico.)

OP MODE

Indicação	Configuração
"LINE MODE"	Debita um som LINE normal.
"RF MODE"	Reduz a gama dinâmica de um sinal áudio para saída através do modulador RF.

DUAL MODE

Define o som de saída de um DVD Karaoke (de um aparelho para cantar como acompanhamento).

Indicação	Configuração
"STEREO"	Estéreo (E / D)
"L-MONO"	Monofónico esquerdo (E / E)
"R-MONO"	Monofónico direito (D / D)
"MIX-MONO"	Mistura de esquerdo e direito (E+D / E+D)

DYNAMIC

Define a gama dinâmica de reprodução do som gravado num sistema DVD Dolby Digital.

Indicação	Configuração
"FULL"	Para um som mais potente a volumes normais
"7/8"
"6/8" / "3/4"	Grande↑
"5/8"
"4/8" / "1/2"	Taxa de compressão↓
"3/8"
"2/8" / "1/4"	Pequeno
"1/8"
"OFF"	Para som normal

LPCM OUTPUT

Indicação	Configuração
"LPCM 48k"	Debita uma música de 96 kfs em 48 kfs a partir de DIGITAL OUT.
"LPCM 96k"	Debita uma música de 96 kfs em 96 kfs a partir de DIGITAL OUT.

Preferências

TV TYPE

Pode ser definido um tipo de TV de acordo com o modo de ecrã de cor de TV.

Indicação	Configuração
"MULTI"	A saída de sinal de cor é comutada automaticamente de acordo com o sistema de gravação do disco actual.
"NTSC"	Os sinais de cor são debitados no sistema NTSC padrão.
"PAL"	Os sinais de cor são debitados no sistema PAL padrão.

AUDIO

Define o idioma áudio produzido pelos altifalantes.

Indicação	Configuração
"ENGLISH"	Inglês
"FRENCH"	Francês
"SPANISH"	Espanhol
"CHINESE"	Chinês
"JAPANESE"	Japonês

SUB TITLE

Define o idioma das legendas apresentadas no ecrã.

Indicação	Configuração
"ENGLISH"	Inglês
"FRENCH"	Francês
"SPANISH"	Espanhol
"CHINESE"	Chinês
"JAPANESE"	Japonês
"OFF"	Não são apresentadas legendas

DISC MENU

Define o idioma do menu do disco.

Indicação	Configuração
"ENGLISH"	Inglês
"FRENCH"	Francês
"SPANISH"	Espanhol
"CHINESE"	Chinês
"JAPANESE"	Japonês

PARENTAL

Define o controlo paternal. Quanto mais elevado for o nível, maior a protecção obtida.

Indicação	Configuração
"1 G"	Apenas podem ser reproduzidos filmes com classificação G (para crianças).
"2"
"3 PG"
"4 PG 13"
"5"
"6 PG-R"
"7 NC-17"
"8 ADULT"
"NO_PARENTAL"	Cancela a protecção paternal.

1 Prima o botão [ENTER] no controlo remoto.
2 Defina o nível paternal.
3 Introduza a senha.
4 Prima o botão [ENTER] no controlo remoto.

• A senha por defeito é definida como "0000".
• A definição paternal é activada apenas para discos com a marca "R".

PASSWORD

CHANGE: Muda a senha.

1 Seleccione "CHANGE" e prima o botão [ENTER] no controlo remoto.
2 Introduza a senha actual.
3 Introduza duas vezes a nova senha.
4 Prima o botão [ENTER] no controlo remoto.

- A senha por defeito é definida como "0000".

DEFAULTS

RESET: Redefine os elementos personalizados no menu configuração para além da senha.

FOLDER LIST

Faz apresentar o directório no ecrã do monitor quando MP3 é reproduzido.

Indicação	Configuração
"NO MENU"	O directório não é apresentado.
"WITH MENU"	O directório é apresentado.

①

- Se o fusível fundir, primeiro certifique-se que os fios não provocaram um curto-circuito e depois substitua o fusível antigo com um do mesmo valor.

Instalação utilizando os suportes

Instalação utilizando fitas velcro

• Durante a instalação, não use nenhum parafuso exceto os que foram fornecidos. O uso de parafusos não apropriados pode resultar em danos ao aparelho principal.
• Não instale a unidade num local inatingível nem num local que sofra vibrações.
• Poderá montar a unidade em qualquer ângulo entre a posição horizontal e a posição vertical, sobre a parte de trás (0° a 90°). Não poderá montar a unidade com a ranhura do disco virada para baixo, inclinada ou invertida.

Fixação do sensor de controlo remoto

1 Remova o papel de protecção da fita velcro da parte de trás do sensor de controlo remoto.
2 Depois de limpar qualquer sujidade ou óleo do local de fixação, fixe o sensor do controlo remoto.

• Limpe a sujidade ou óleo da superfície na qual o sensor vá ser fixado.
• Evite locais sob a luz solar directa ou próximo do monitor TV onde os sinais do controlo remoto não sejam recebidos com facilidade.

O que pode parecer como defeito ou mau funcionamento no seu aparelho pode ser apenas o resultado de uma pequena falha de operação ou na cablagem. Antes de levar o aparelho aum Serviço de Assistência Técnica para consortá-lo, verifique primeiro na seguinte tabela os possíveis problemas.

? Não se ouve nenhum som, ou o volume está baixo.

Desligue o silencioso.

? O som/imagem do CD/VCD/DVD salta.

√ O disco está arranhado ou sujo.

Limpe o disco, de acordo com as instruções da secção (veja a página 152).

? Um VCD não pode ser reproduzido utilizando menus.

√ O disco VCD a ser reproduzido não é compatível com P.B.C.

A reprodução do menu apenas é disponível com discos VCD gravados com P.B.C.

? A legenda não é apresentada.

√ O disco DVD a ser reproduzido não contém as legendas gravadas.

A legenda não pode ser apresentada quando o disco DVD a ser reproduzido não contém a gravação das legendas.

? A linguagem de voz (ou legenda) não pode ser alterada.

√ O disco DVD a ser reproduzido não contém a gravação de mais de uma linguagem de som (ou legendas).

A linguagem de voz (ou legendas) não pode ser alterada quando o DVD a ser reproduzido não contém a gravação de mais de uma linguagem de voz (ou legendas).

? O disco especificado não toca, ao invés disso, toca um outro.

√ O disco especificado está bem sujo.

Limpe o disco.

√ O disco está de cabeça para baixo.

Coloque o disco com o lado da etiqueta para cima.

√ O disco está muito arranhado.

Experimente outro disco.

? Não é possível executar operações para a lista de pastas MP3, o modo de reprodução MP3, reprodução de programa ou reprodução aleatória durante a reprodução MP3.

√ 'FOLDER LIST' é definido em "NO MENU" no menu configuração.

Defina 'FOLDER LIST' em "WITH MENU" (veja a página 165).

A mensagem mostrada a seguir apresenta a condição do seu sistema.

: O circuito protector da unidade é activado quando a temperatura dentro da unidade excede 60°C (140°F), parando a operação.

Deixe o aparelho arrefecer abrindo as janelas do carro ou ligando o ar condicionado. Quando a temperatura descer abaixo de 60°C (140°F), a reprodução do disco recomeçará. Para ejectar o disco nesta situação, desligue e torne a ligar a alimentação.

"NO DISC"

: Não há nenhum disco introduzido na unidade.

"WRONG REGION"

: Foi introduzido na unidade um DVD com o código de região errado.

"DISC ERROR"

: Foi introduzido um disco que não pode ser reproduzido na unidade.

"INVALID ENTRY"

: O disco introduzido contém dados danificados ou não normalizados.

: A senha introduzida não corresponde à registada.

"NEW PASSWORD NOT CONFIRMED"

: Aparece se a segunda senha introduzida não corresponder à primeira, ao alterar a senha.

→ Quando introduzir a nova senha, ser-lhe-á pedido que introduza duas vezes a mesma senha para confirmação.

As especificações podem ser alteradas sem prévia notificação.

Secção de leitor DVD

Conversor D/A

: Nível 8 ΔΣ, 24bit

Modulação & Vibração

: Abaixo do limite mensurável

Resposta de Frequência

: 17-44 kHz (DVD96kHz Amostragem)

Distorção harmônica total 1kHz

: 0,02 %

Relação sinal/ruído

: 106 dB

Faixa dinâmica

: 90 dB

Descodificação MP3

: Compatível com MPEG-1/2 Audio Layer-3

Formato dos DISCOS

: DVD-VIDEO/VIDEO-CD/CD-DA/MP3

Saída

Nível de saída de vídeo composto (V)

: 1V p-p (75Ω)

Nível de saída áudio 2ch (V)

:1,2 V/ 10 kΩ (DVD/CD)

Nível de saída de interface áudio digital coaxial (V)

: 0,5 V/ 75 Ω

Geral

Tensão de operação
