Tipo de produto	Forno embutido
Fonte de energia	Elétrica
Funções do forno	Calor superior/inferior, calor inferior, calor superior, iluminação do forno
Faixa de temperatura	50 - 250 °C
Número de níveis	4
Iluminação interna	Sim, substituível (resistente a 300 °C)
Ventilador de arrefecimento	Sim, automático
Termóstato de segurança	Sim
Porta	Porta de vidro com dois painéis, removível
Limpeza	Limpeza manual; não limpar o revestimento de esmalte catalítico (se presente) com produtos de limpeza
Acessórios	Grelha combinada, tabuleiro de forno
Pré-aquecimento recomendado	Sim, 10 minutos antes de cozinhar
Segurança para crianças	Recomendado (se presente)
Tensão	230 V ~ (típico)

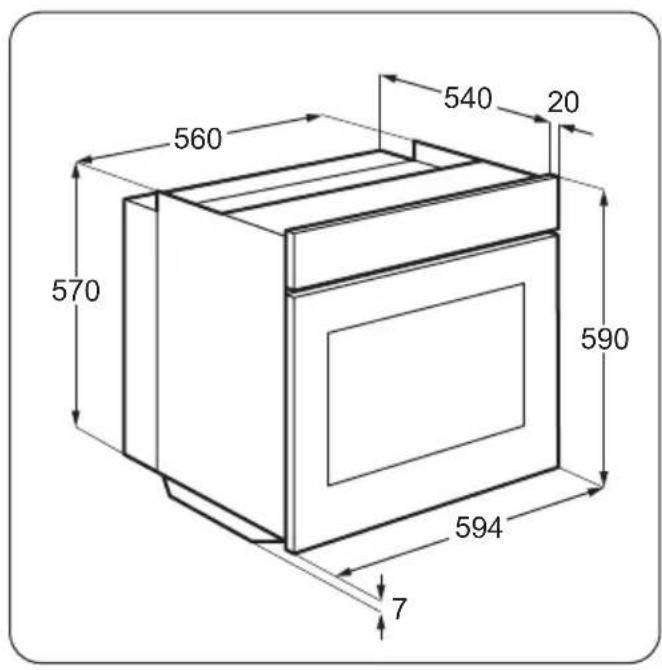

Dimensões de embutir (A x L x P)	Aprox. 59,5 x 59,5 x 56,5 cm (dimensões padrão para fornos embutidos)

Perguntas frequentes - ZOU10301WK ZANUSSI

Como ligar e desligar o forno?

Gire o botão de ajuste do forno e o botão de seleção de temperatura para a função e temperatura desejadas. Para desligar, gire ambos os botões para Desligado.

Quais funções do forno estão disponíveis?

O forno oferece Calor superior/inferior (50-250 °C), Calor inferior, Calor superior e Iluminação do forno.

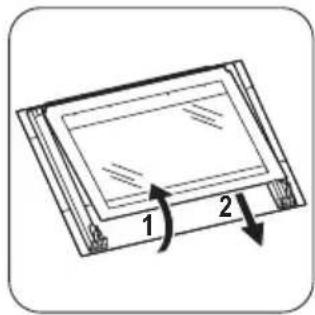

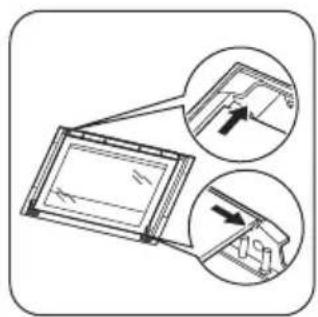

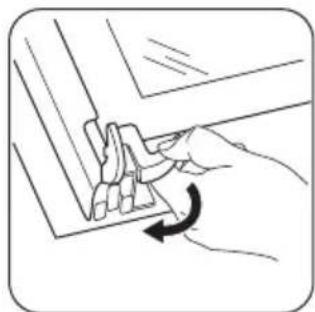

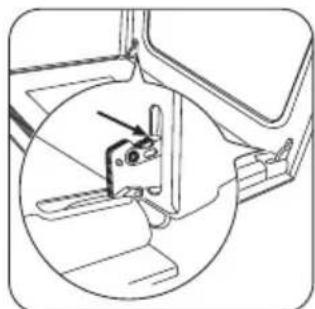

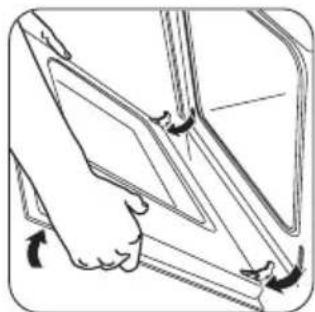

Como limpar a porta do forno?

A porta pode ser removida. Remova os painéis de vidro internos, lave-os com água e detergente e seque-os cuidadosamente. Preste atenção à posição correta do lado impresso.

O que fazer se a lâmpada do forno não acender?

Desligue o forno e desligue a alimentação elétrica. Substitua a lâmpada por uma lâmpada de forno resistente a 300 °C com a mesma potência.

Como ajustar o tempo de cozedura para bolos?

Consulte as tabelas no manual. Não abra a porta antes de 3/4 do tempo de cozedura. O tempo real depende do tipo e quantidade do alimento.

Por que se forma condensação no forno?

Isso é normal. Reduza a condensação pré-aquecendo o forno por 10 minutos e limpando a humidade após cada utilização.

Posso usar papel de alumínio no forno?

Não coloque papel de alumínio diretamente no fundo do forno, pois pode danificar o revestimento de esmalte. Use em vez disso o tabuleiro ou a assadeira.

O que significa a luz de controlo de funcionamento?

A luz acende enquanto o forno está em funcionamento. A luz de controlo de temperatura acende enquanto a temperatura do forno aumenta.

Como instalar o aparelho?

A montagem deve ser realizada por um profissional qualificado. Observe as distâncias mínimas dos móveis e as ligações elétricas de acordo com o manual.

Como descartar o aparelho de forma ambientalmente correta?

O aparelho não pode ser descartado no lixo doméstico. Leve-o a um centro de reciclagem de resíduos de equipamentos elétricos e eletrónicos. O material de embalagem é reciclável.

MANUAL DE UTILIZADOR ZOU10301WK ZANUSSI

PT Manual de instruções 15

Informações de segurança	15
Instruções de segurança	16
Descrição do produto	18
Antes da primeira utilização	18
Utilização diária	19
Funções adicionais	20

Sugestões e conselhos úteis	20
Manutenção e limpeza	23
O que fazer se...	24
Instalação	25
Preocupações ambientais	27

Sujeito a alterações sem aviso prévio.

Informações de segurança

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes da instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

Segurança para crianças e pessoas vulneráveis

Advertência Risco de asfixia, ferimentos ou incapacidade permanente.

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se forem supervisionadas por um adulto que seja responsável pela sua segurança.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis estão quentes.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.
• A limpeza e a manutenção básica não devem ser efectuadas por crianças sem supervisão.

Segurança geral

• O interior do aparelho fica quente durante o funcionamento. Não toque nos aquecimentos do aparelho. Utilize sempre luvas de forno para retirar e colocar acessórios ou recipientes de ir ao forno.
• Não use uma máquina de limpar a vapor para limpar o aparelho.
• Desligue a alimentação eléctrica antes de qualquer manutenção.
• Não utilize produtos de limpeza abrasivos ou raspadores metálicos afiados para limpar a porta de vidro porque podem riscar a superfície e partir o vidro.

Instruções de segurança

Instalação

Advertência A instalação deste aparelho só deve ser efectuada por uma pessoa ificada.

• Remova a embalagem.
• Não instale nem utilize o aparelho se estiver danificado.
• Cumpra as instruções de instalação fornecidas com o aparelho.
• Tenha sempre cuidado quando deslocar o aparelho porque é pesado. Use sempre luvas de protecção.
• Não puxe o aparelho pela pega.

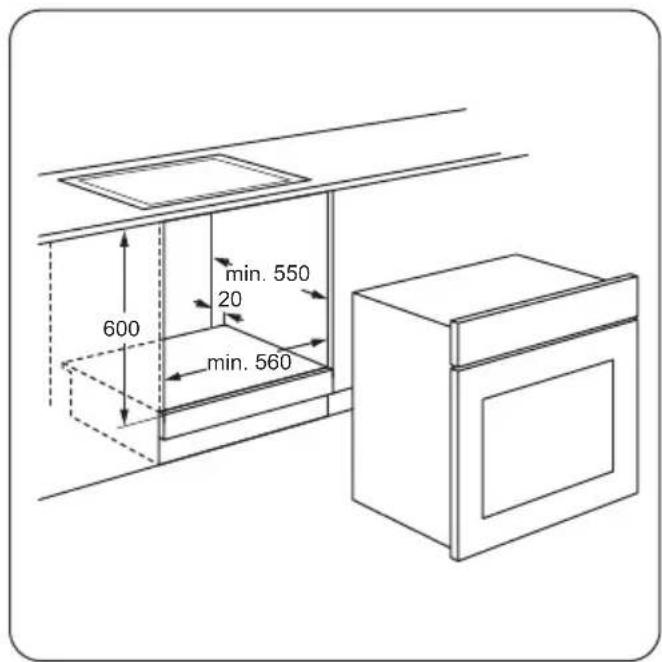

• É necessário que o armário da cozinha e a cavidade tenham as dimensões adequadas.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Certifique-se de que o aparelho é instalado por baixo e ao lado de estruturas seguras.
• Algumas peças do aparelho têm corrente eléctrica. Feche o aparelho no móvel para evitar que alguém toque em alguma parte perigosa.
• As partes laterais do aparelho devem ficar ao lado de aparelhos ou unidades que tenham a mesma altura.

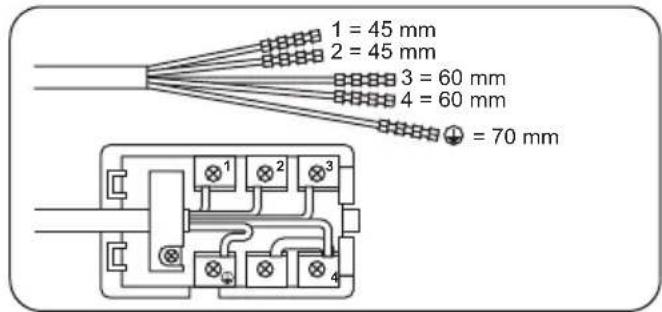

Ligação eléctrica

Advertência Risco de incêndio e choque eléctrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Certifique-se de que a informação sobre a ligação eléctrica existente na placa de características está em conformidade com a alimentação eléctrica. Se não estiver, contacte um electricista.
• Utilize sempre uma tomada devidamente instalada e à prova de choques eléctricos.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha e o cabo de alimentação eléctrica. Contacte a Assistência Técnica ou um electricista para substituir o cabo de alimentação se estiver danificado.
• Não permita que os cabos eléctricos toquem na porta do aparelho, especialmente se a porta estiver quente.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha de alimentação eléctrica à tomada apenas no final da instalação. Certifi-

que-se de que a ficha fica acessível após a instalação.

• Se a tomada eléctrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.
• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

Utilização

Advertência Risco de ferimentos, queimaduras, choque eléctrico e explosão.

• Utilize este aparelho apenas em ambiente doméstico.
• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho a funcionar sem vigilância.
• Desactive o aparelho após cada utilização.
• Tenha cuidado sempre que abrir a porta do aparelho com este em funcionamento. Pode haver libertação de ar quente.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não exerça pressão sobre a porta se ela estiver aberta.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Mantenha a porta do aparelho sempre fecha- da quando este estiver a funcionar.
• Abra a porta do aparelho com cuidado. A utilização de ingredientes com álcool pode provocar uma mistura de álcool e ar.
• Evite que faíscas ou chamas entrem em contacto com o aparelho quando abrir a porta.

- Não coloque produtos inflamáveis, nem objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

Advertência Risco de danos no aparelho.

- Para evitar danos ou descoloração do esmalte:

• Não coloque recipientes de ir ao forno ou outros objectos directamente sobre o fundo da cavidade do aparelho.
• Não coloque folha de alumínio directamente sobre o fundo da cavidade do aparelho.
• Não verta água directamente sobre o aparelho quando este estiver quente.
• Não mantenha pratos e alimentos húmidos no aparelho após acabar de cozinhar.

• Tenha cuidado quando remover ou montar os acessórios.

• A eventual descoloração do esmalte não afecta o desempenho do aparelho. Não representa qualquer defeito em termos de garantia.

• Utilize um tabuleiro para grelhar quando co-zer bolos muito húmidos. Caso contrário, os sucos da fruta podem provocar manchas permanentes.

Manutenção e limpeza

Advertência Risco de ferimentos, incêndio e danos no aparelho.

• Antes da manutenção, desactive o aparelho e desligue a ficha de alimentação eléctrica da tomada.
• Certifique-se de que o aparelho está frio. Existe o risco de quebra dos painéis de vidro.
• Substitua imediatamente os painéis de vidro se estiverem danificados. Contacte a Assistência Técnica.
• Tenha cuidado quando retirar a porta do aparelho. A porta é pesada!
• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Manter gorduras ou restos de alimentos no aparelho pode provocar incêndio.
• Limpe o aparelho com um pano macio e hú-mido. Utilize apenas detergentes neutros.

Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

• Se utilizar um spray para forno, siga as instruções de segurança da embalagem.
• Não limpe o esmalte catalítico (se aplicável) com nenhum tipo de detergente.

Luz interior

- O tipo de lâmpada normal ou de halogénio utilizado neste aparelho destina-se apenas a aparelhos domésticos. Não a utilize para iluminação em casa.

Advertência Risco de choque eléctrico.

• Antes de substituir a lâmpada, desligue o aparelho da corrente eléctrica.
• Utilize apenas lâmpadas com as mesmas especificações.

Eliminação

Advertência Risco de ferimentos e asfixia.

• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica e elimine-o.
• Remova o trinco da porta para evitar que crianças ou animais de estimação possam ficar aprisionados no interior do aparelho.

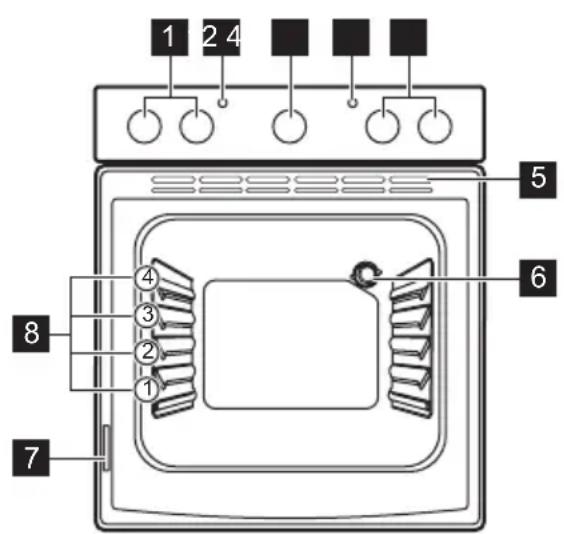

Descrição do produto

Botões para a placa
Indicador de temperatura

Antes da primeira utilização

3 Botão das funções do forno e da temperatura
4 Indicador Power
5 Aberturas de ventilação
6 Lâmpada do forno
7 Placa de características
8 Posições das grelhas

Acessórios do forno

- Prateleira em grelha

Para recipiente de ir ao forno, forma de bolo, assados.

- Tabuleiro

Para bolos e biscoitos.

Advertência Consulte os capítulos relativos à segurança.

Limpeza inicial

• Retire todos os acessórios e guias laterais amovíveis (se aplicável).
• Limpe o aparelho antes da primeira utilização.

Importante Consulte o capítulo "Manutenção e limpeza".

Pré-aquecimento

Pré-aqueça o aparelho vazio para queimar a gordura restante.

1. Seleccione a temperatura máxima (250 °C).
2. Deixe o aparelho funcionar durante uma hora.

Os acessórios podem ficar mais quentes do que o habitual. O aparelho pode emitir algum odor e fumo. Isso é normal. Certifique-se de que a circulação de ar é suficiente.

Advertência Consulte os capítulos relativos à segurança.

Activar e desactivar o aparelho

1. Rode o botão das funções do forno e da temperatura para uma função do forno. O indicador de funcionamento mantém-se aceso enquanto o aparelho estiver a funcionar.
2. Para definir a temperatura para a função Aquecimento Convencional, rode o botão

para uma temperatura. As outras funções funcionam com a temperatura máxima. O indicador de temperatura mantém-se aceso enquanto a temperatura do aparelho aumenta.

1. Para desactivar o aparelho, rode o botão das funções do forno e o botão da temperatura para a posição Off (desligado).

Funções do forno

Função do forno Aplicação
	Posição Off O aparelho está desligado (off).
	Luz	Para acender a lâmpada do forno sem ter uma função de cozedura activa.
50...250	Aquecimento convencional	Para cozer e assar num nível do forno. Os aquecimentos superior e inferior funcionam em simultâneo.
	Aquecimento inferior	Para cozer bolos com bases estaladiças. Apenas funciona o aquecimento inferior.
	Aquecimento superior	Para terminar pratos cozinhados. Apenas funciona o aquecimento superior.

Botões para a placa

i Com os botões para a placa, pode utilizar a placa que instalou juntamente com o forno. Para obter mais informações sobre a placa, consulte o manual do utilizador da placa.

Importante É necessário ler o capítulo "Informações de segurança" do manual do utilizador da placa.

Graus de cozedura

Botão Função
0 Posição Off
1-9	Níveis de cozedura(1 = nível de cozedura mais baixo, 9 = nível de cozedura mais alto)

1. Rode o botão para o grau de cozedura necessário.
2. Para concluir a cozedura, rode o botão para a posição Off (desligado).

Utilização da zona dupla (se aplicável)

Cuidado Para activar a zona dupla, rode o botão no sentido dos ponteiros do relógio.

Não passe com o botão pela posição de desactivação.

1. Rode o botão no sentido dos ponteiros do relógio para a posição 9.
2. Rode o botão lentamente para o símbolo o até ouvir um clique. As duas zonas de cozedura estão ligadas.
3. Para definir o nível de cozedura necessário, consulte "Níveis de cozedura".

Ventoinha de arrefecimento

Quando o aparelho é colocado em funcionamento, a ventoinha de arrefecimento é activada automaticamente para manter as superfícies do aparelho frias. Se desactivar o aparelho, a ventoinha de arrefecimento pára.

Termóstato de segurança

Se o aparelho for utilizado incorrectamente ou tiver alguma anomalia, pode ocorrer um sobrea-

quecimento perigoso. Para evitar isso, o forno possui um termóstato de segurança que corta a alimentação eléctrica. O forno volta a activar-se automaticamente quando a temperatura baixar.

Sugestões e conselhos úteis

• O aparelho possui quatro níveis para prateleiras. Conte os níveis para prateleiras a partir da parte inferior do aparelho.
• O aparelho possui um sistema especial que faz circular o ar e renova constantemente o vapor. Este sistema permite cozinhar num ambiente a vapor e manter os alimentos macios por dentro e estaladiços por fora. Diminui o tempo de cozedura e o consumo de energia para valores mínimos.
• Pode ocorrer condensação de humidade no aparelho ou nos painéis de vidro da porta. Isso é normal. Afaste-se sempre do aparelho quando abrir a porta com o forno ligado. Para diminuir a condensação, ligue o aparelho pelo menos 10 minutos antes de começar a co-zinhar.
• Limpe a humidade após cada utilização do aparelho.
• Não coloque objectos directamente na parte inferior do aparelho e não cubra os componentes com folha de alumínio para cozinhar. Isso pode alterar os resultados da cozedura e danificar o revestimento de esmalte.

Cozer bolos

- Não abra a porta do forno até ter decorrido 3/4 do tempo de cozedura.

Tabela para cozer e assar

BOLOS

- Se utilizar dois tabuleiros para assar em simultâneo, mantenha um nível vazio entre os mesmos.

Cozinhar carne e peixe

• Utilize um tabuleiro para grelhar quando cozinhar alimentos muito gordurosos, para evitar que o forno fique com manchas que podem ser permanentes.
• Não corte a carne até que passem 15 minutos depois de a retirar do forno, para não perder os sucos.
• Para evitar demasiado fumo no forno quando assar, coloque um pouco de água no tabuleiro. Para evitar a condensação do fumo, vá acrescentando água.

Tempos de cozedura

Os tempos de cozedura dependem do tipo de alimento, da consistência e do volume.

No início, monitorize o desempenho quando co-zinhar. Quando utilizar este aparelho, procure as melhores definições (nível de cozedura, tempo de cozedura, etc.) para os seus recipientes e para as suas receitas e quantidades.

TIPO DE PRATO	Aquecimento convencional		Tempo de co-zedura [min.]	Notas
	Posição da prateleira	Temp. [°C]
Receitas batidas	2	170	45 - 60	Em forma de bolo
Massa amanteigada	2	170	24 - 34	Em forma de bolo
Cheesecake	1	170	60 - 80	Em forma de bolo de 26 cm
Bolo de maçã (tarte de maçã)	1	170	100 - 120	Em duas formas de bolo de 20 cm ou numa prateleira em grelha
Strudel	2	175	60 - 80	Em tabuleiro para assar
Tarte de compota	2	170	30 - 40	Em forma de bolo de 26 cm
Bolo de fruta	2	170	60 - 70	Em forma de bolo de 26 cm
Pão-de-ló (sem gor-dura)	2	170	35 - 45	Em forma de bolo de 26 cm
Bolo de Natal / Bolo de fruta rico	2	170	50 - 60	Em forma de bolo de 20 cm
Bolo de ameixa 2 170 50 - 60				Em forma de pão1)
Bolos pequenos	3	170	20 - 30	Em tabuleiro para assar
Biscoitos	3	150	20 - 30	Em tabuleiro para assar1)
Merengues	3	100	90 - 120	Em tabuleiro para assar
Pães de leite 3 190 15 - 20				Em tabuleiro para assar1)
Massa para éclairs e profiteroles	3 190 25 - 35			Em tabuleiro para assar1)
Tartes planas	3	180	45 - 70	Em forma de bolo de 20 cm
Bolo de duas camadas	1 ou 2	180	40 - 55	Esquerda + direita, em forma de bo-lo de 20 cm

1) Pré-aqueça durante 10 minutos.

PÃO E PIZZA

TIPO DE PRATO	Aquecimento convencional		Tempo de co-zedura [min.]	Notas
	Posição da prateleira	Temp. [°C]
Pão branco	1	190	60 - 70	1 - 2 peças, 500 g cada peça ^1)
Pão de centeio	1	190	30 - 45	Em forma de pão
Pãezinhos	2	190	25 - 40	6 - 8 pãezinhos em tabuleiro para assar ^1)
Pizza	1	190	20 - 30	Em tabuleiro para grelhar ^1)
Scones	3	200	10 - 20	Em tabuleiro para assar ^1)

1) Pré-aqueça durante 10 minutos.

FLANS

TIPO DE PRATO	Aquecimento convencional		Tempo de co-zedura [min.]	Notas
	Posição da prateleira	Temp. [°C]
Flan de massa	2	180	40 - 50	Em forma
Flan de vegetais	2	200	45 - 60	Em forma
Quiches	1	190	40 - 50	Em forma
Lasanha 2 200 25 - 40 Em forma
Canelones	2	200	25 - 40	Em forma
Pudim Yorkshire 2 220 20 - 30				6 formas de pudim 1)

1) Pré-aqueça durante 10 minutos.

CARNE

TIPO DE PRATO	Aquecimento convencional		Tempo de co-zedura [min.]	Notas
	Posição da prateleira	Temp. [°C]
Carne de vaca	2	200	50 - 70	Numa prateleira em grelha e tabu-leiro para grelhar
Porco	2	180	90 - 120	Numa prateleira em grelha e tabu-leiro para grelhar
Vitela	2	190	90 - 120	Numa prateleira em grelha e tabu-leiro para grelhar
Carne assada, mal passada	2	210	44 - 50	Numa prateleira em grelha e tabu-leiro para grelhar
Carne assada, média	2	210	51 - 55	Numa prateleira em grelha e tabu-leiro para grelhar
Carne assada, bem passada	2	210	55 - 60	Numa prateleira em grelha e tabu-leiro para grelhar
Pá de porco	2	180	120 - 150	Em tabuleiro para grelhar
Lombo de porco	2	180	100 - 120	2 pedaços em tabuleiro para gre-lhar
Borrego	2	190	110 - 130	Perna
Frango	2	200	70 - 85	Inteiro
Peru	1	180	210 - 240	Inteiro
Pato	2	175	120 - 150	Inteiro
Ganso	1	175	150 - 200	Inteiro
Coelho	2	190	60 - 80	Em pedaços
Lebre	2	190	150 - 200	Em pedaços
Faisão	2	190	90 - 120	Inteiro

PEIXE

TIPO DE PRATO	Aquecimento convencional		Tempo de cozedura [min.]	Notas
	Posição da prateleira	Temp. [°C]
Truta / Dourada	2	190	40 - 55	3 - 4 peixes
Atum / Salmão	2	190	35 - 60	4 - 6 filetes

Manutenção e limpeza

Advertência Consulte os capítulos relativos à segurança.

• Limpe a parte da frente do aparelho com um pano macio, água quente e um produto de limpeza.
• Para limpar as superfícies metálicas, utilize um produto de limpeza habitual.
• Após cada utilização, limpe o interior do forno. Desta forma, a sujidade não ficará queimada e poderá removê-la com mais facilidade.
• Limpe a sujidade persistente com um produto de limpeza especial para forno.
• Limpe todos os acessórios do forno após cada utilização e deixe-os secar. Utilize um pano macio com água quente e um produto de limpeza.
• Se tiver acessórios anti-aderentes, não os limpe com produtos de limpeza agressivos ou objectos afiados, nem na máquina de lavar loiça. Pode destruir a camada anti-aderente.

Aparelhos de aço inoxidável ou alumínio:

Limpe a porta do forno apenas com uma esponja molhada. Seque com um pano macio.

Não utilize esfregões de palha-de-aço, ácidos ou materiais abrasivos, pois podem danificar a superfície do forno. Limpe o painel de comandos do forno com as mesmas precauções.

Limpar a junta da porta

- Verifique regularmente a junta da porta. A junta da porta encontra-se em volta da estrutura da cavidade do forno. Não utilize o apa-

relo se a junta da porta estiver danificada. Contacte o Centro de Assistência Técnica.

- Para limpar a junta da porta, consulte as informações gerais sobre limpeza.

Lâmpada do forno

Advertência Tenha cuidado quando substituir a lâmpada do forno. Existe o de choque eléctrico.

Antes de substituir a lâmpada do forno:

• Desactive o forno.
• Retire os fusíveis da caixa de fusíveis ou desligue o disjuntor.

Coloque um pano no fundo do forno para proteger a lâmpada do forno e a protecção dro.

1. Rode a protecção de vidro para a esquerda e retire-a.
2. Limpe a protecção de vidro.
3. Substitua a lâmpada do forno por uma lâmpada adequada para forno, resistente ao calor até 300 °C.
   Utilize uma lâmpada do forno do mesmo tipo.
4. Instale a protecção de vidro.

Limpeza da porta do forno

A porta do forno tem dois painéis de vidro. Po-de remover a porta do forno e o painel de vidro interior para limpar.

A porta do forno pode fechar-se se tentar remover o painel de vidro interior antes de over a porta do forno.

Cuidado Não utilize o aparelho sem os painéis de vidro.

① Abra a porta totalmente e segure nas duas dobradiças da porta.

② Levante e rode as alavancas das duas dobradiças.

3 Feche a porta do forno até à primeira posição de abertura (meio). Em seguida, puxe para a frente e remova a porta do respectivo lugar.

④ Coloque a porta numa superfície está-vel protegida por um pano macio.

⑤ Liberte o sistema de bloqueio para remover o painel de vidro interior.

6 Rode os dois fixadores 90° e removados dos respectivos lugares.

O que fazer se...

Advertência Consulte os capítulos relativos à segurança.

7 Com cuidado, levante (passo 1) e remova (passo 2) o pai-nel de vidro.

Limpe o painel de vidro com água e detergente. Seque cuidadosamente o painel de vidro.

Instalar a porta e o painel de vidro

Quando a limpeza estiver concluída, instale o painel de vidro e a porta do forno. Siga os passos descritos acima na sequência oposta.

A zona com a serigrafia tem de ficar voltada para o interior do forno. Certifique-se de que, após a instalação, a superfície da moldura do painel de vidro na zona da serigrafia não é rugosa.

Certifique-se de que instala o painel de vidro interior correctamente nos respectivos alojamentos. Observe a ilustração.

Problema Causa possível Solução
As zonas de cozedura não funcionam.	Consulte o manual de utilizador da placa.
O aparelho não funciona. O aparelho não está activado.	Active o aparelho. Consulte o capítulo “Utilização diária”.
O aparelho não funciona.	O disjuntor do quadro eléctrico está desligado.	Verifique o disjuntor. Se o disjun-tor disparar mais do que uma vez, contacte um electricista qualifica-do.
A lâmpada do forno não acende.	A lâmpada do forno está avariada.	Substitua a lâmpada do forno.
Há vapor e água condensada nos alimentos e no forno.	Deixou um prato no forno por de-masiado tempo.	Não deixe os pratos no forno por mais de 15-20 minutos após a conclusão da cozedura.

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou o Centro de Assistência Técnica.

Os dados de contacto do Centro de Assistência Técnica encontram-se na placa de caracte-

rísticas. A placa de características está na moldura frontal da cavidade do aparelho.

Recomendamos que anote os dados aquí:

Modelo (MOD.) ......

Número do produto (PNC) ....

Número de série (S.N.) ....

Instalação

Advertência Consulte os capítulos relativos à segurança.

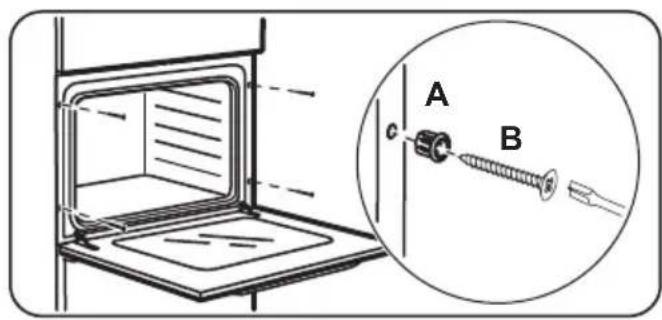

Encastramento

Advertência A instalação do aparelho só deve ser efectuada por uma pessoa

qualificada e competente. Caso não contacte uma pessoa qualificada e competente, a garantia é considerada inválida se existirem danos.

- Antes de instalar o aparelho, deverá equipá-lo com a placa aplicável da tabela.

Tipo Potência máxima

ZC6695X 6400 W

ZC6675X 6000 W

Ligação eléctrica à placa

A tomada de ligação à placa encontra-se na parte superior do forno. A placa tem cabos de ligação para as zonas de cozedura e um fio de terra. Os cabos possuem conectores de encaixe. Para ligar a placa ao forno, ligue os conectores nas respectivas tomadas do forno. O desenho das fichas e das tomadas impede ligações incorrectas.

Instalação eléctrica

Advertência A instalação eléctrica só deve ser efectuada por uma pessoa qualificada.

O fabricante não é responsável pelo não cumprimento das precauções de segurança do capítulo "Informações de segurança".

Este aparelho é fornecido sem ficha e sem cabo de alimentação.

Cabo

Tipos de cabos aplicáveis para instalação ou substituição: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

Para informações sobre a secção do cabo, consulte a potência total na placa de características.

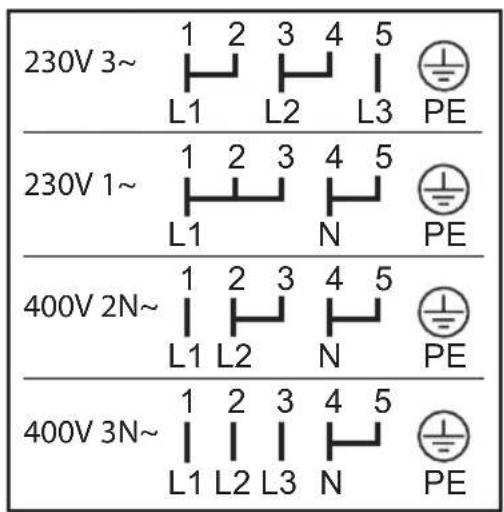

Ligar a placa de terminais

O aparelho possui uma placa de terminais com seis pólos. As pontes estão configuradas para ligação a uma rede trifásica de 400 V com um fio de neutro.

L 1 - 2 - 3 = cabos de fase

N 4 = cabo do neutro

+ = cabo de terra

Se a voltagem da rede eléctrica for diferente, reconfigure as pontes na placa de terminais (consulte o diagrama de ligações em baixo). Li-gue o cabo de terra ao respectivo terminal.

Após ligar o cabo de alimentação na placa de terminais, fixe-o com um grampo de união.

Preocupações ambientais

O símbolo do produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a

reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Material da embalagem

O material utilizado na embalagem é ecológico e reciclável. As peças de plástico estão marcadas com abreviaturas internacionais como, por exemplo, PE, PS, etc. Coloque o material da embalagem nos contentores disponibilizados para o efeito, nos locais de eliminação de resíduos da sua área.

Índice de materias

Número de serie (S.N.) ....

Instalación
