ZGM62444XA - Forno ZANUSSI - Manual de utilização gratuito

Tipo de produto	Placa de fogão a gás com zona elétrica
Marca	Zanussi
Modelo	ZGM62444XA
Dimensões (L x P)	580 mm x 500 mm
Dimensões do nicho (L x P)	550 mm x 470 mm
Peso aproximado	10 kg
Alimentação elétrica	230 V ~ 50 Hz
Potência total do gás	6,0 kW (G20 20 mbar)
Potência elétrica total	1,5 kW
Tipo de gás	Gás natural (G20) ou GPL (G30/G31)
Categoria	II2H3+
Número de queimadores	3 (rápido, semi-rápido, auxiliar) + 1 zona elétrica
Potência do queimador rápido	3,0 kW
Potência do queimador semi-rápido	2,0 kW
Potência do queimador auxiliar	1,0 kW
Potência da zona elétrica	1,5 kW
Acendimento	Automático com vela cerâmica
Segurança	Termopar de segurança (corta gás se chama apagar)
Material da superfície	Aço inoxidável
Manutenção	Limpar com pano húmido e detergente neutro; não usar máquina de lavar loiça para os suportes
Peças sobresselentes	Originais disponíveis em centros de assistência autorizados
Garantia	Consultar cartão de garantia

Perguntas frequentes - ZGM62444XA ZANUSSI

Como acender um queimador?

Rode o botão para a posição máxima (símbolo de chama) e pressione-o. Mantenha pressionado por cerca de 5 segundos para aquecer o termopar. Solte e regule a chama.

O que fazer se a chama se apaga após acender?

Pressione novamente o botão e mantenha-o por mais tempo (até 5 segundos) para aquecer o termopar. Se o problema persistir, verifique se a tampa e a coroa do queimador estão bem colocadas.

Como limpar a placa corretamente?

Desligue e deixe arrefecer. Use um pano húmido com detergente neutro. Evite produtos abrasivos e esfregões metálicos. Os suportes para panelas devem ser lavados à mão e secos bem.

Posso usar a placa sem eletricidade?

Sim, pode acender o queimador manualmente aproximando uma chama (isqueiro) ao queimador e rodando o botão para a posição máxima.

Como substituir os injetores para outro tipo de gás?

Remova os suportes, tampas e coroas. Com uma chave de 7 mm, desaperte os injetores e coloque os novos conforme a tabela técnica. Depois, substitua a placa de características.

O que significa o ponto vermelho no disco elétrico?

Indica que é um disco elétrico rápido, que aquece mais rapidamente que os normais. O ponto pode desaparecer com o tempo sem afetar o funcionamento.

Como regular o nível mínimo dos queimadores?

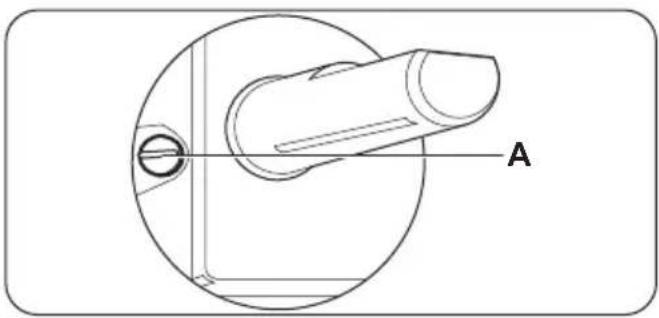

Acenda o queimador, rode para mínimo, remova o botão e ajuste o parafuso de bypass com uma chave de fendas fina até obter chama estável.

Qual a potência total do aparelho?

A potência total do gás é de 6,0 kW (G20) e a elétrica é 1,5 kW. A soma total é 7,5 kW.

É necessário instalar um regulador de pressão de gás?

Sim, se a pressão fornecida for diferente da necessária ou instável. Deve ser instalado um regulador de pressão adequado.

O que fazer se a placa não acende?

Verifique a alimentação elétrica (disjuntor), se a tampa e coroa estão corretamente colocadas. Teste outro queimador. Se nenhum funcionar, chame um eletricista qualificado.

MANUAL DE UTILIZADOR ZGM62444XA ZANUSSI

Informações de segurança	16
Instruções de segurança	17
Descrição do produto	19
Utilização diária	20
Sugestões e conselhos úteis	21

Manutenção e limpeza	22
Resolução de problemas	23
Instalação	25
Informação técnica	28
Preocupações ambientais	29

Sujeito a alterações sem aviso prévio.

Informações de segurança

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes da instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

Segurança para crianças e pessoas vulneráveis

Advertência Risco de asfixia, ferimentos ou incapacidade permanente.

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se forem supervisionadas por um adulto que seja responsável pela sua segurança.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis estão quentes.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.
• A limpeza e a manutenção básica não devem ser efectuadas por crianças sem supervisão.

Segurança geral

• O aparelho fica quente durante a utilização. Não toque nos aquecimentos.
• Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.
• Deixar alimentos com gorduras ou óleos na placa, sem vigilância, pode ser perigoso e provocar um incêndio.
• Nunca tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas com uma tampa de tacho ou manta de incêndio.
• Não coloque objectos sobre as zonas de cozedura.
• Não use uma máquina de limpar a vapor para limpar o aparelho.
• Os objectos metálicos como facas, garfos, colheres e tampas não devem ser colocados na superfície da placa, uma vez que podem ficar quentes.

Instruções de segurança

Instalação

Advertência A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.

• Remova toda a embalagem.
• Não instale nem utilize o aparelho se este estiver danificado.
• Cumpra as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado quando deslocar o aparelho porque é pesado. Use sempre luvas de protecção.
• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.

• Proteja a parte inferior do aparelho contra vapor e humidade.

• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela. Isso evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.

• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.
• A parte inferior do aparelho pode ficar quente. Recomendamos a instalação de um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior.

Ligação eléctrica

Advertência Risco de incêndio e choque eléctrico.

• Todas as ligações eléctricas têm de ser efectuadas por um electricista qualificado.

• O aparelho tem de ficar ligado à terra.

• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.

• Utilize um cabo de alimentação eléctrica adequado.
• Não permita que o cabo de alimentação fique enredado.
• Certifique-se de que o cabo e a ficha de alimentação (se aplicável) não entram em contacto com o aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada.
• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.
• Certifique-se de que a protecção contra choque é instalada.
• Utilize a braçadeira de fixação para libertar tensão do cabo.
• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte a Assistência Técnica ou um electricista para substituir o cabo de alimentação se estiver danificado.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.
• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.

Ligação do gás

• Todas as ligações de gás devem ser efectuadas por uma pessoa qualificada.
• Certifique-se de que existe circulação de ar em torno do aparelho.
• A informação relativa ao fornecimento de gás encontra-se na placa de características.
• Este aparelho não está ligado a um dispositivo de evacuação de produtos de combustão. Certifique-se de que o aparelho é ligado em

conformidade com os regulamentos de instalação em vigor. Tenha em atenção os requisitos para uma ventilação adequada.

Utilização

Advertência Risco de ferimentos, queimaduras ou choque eléctrico.

• Utilize este aparelho apenas em ambiente doméstico.
• Não altere as especificações deste aparelho.
• Não deixe o aparelho a funcionar sem vigilância.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não coloque talheres ou tampas de panelas sobre as zonas de cozedura. Ficam quentes.
• Desligue (off) a zona de cozedura após cada utilização.

Advertência Risco de incêndio ou explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objectos quentes afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo usado pela primeira vez.
• Não coloque produtos inflamáveis, ou objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

Advertência Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.
• Não deixe que nenhum tacho ferva até ficar sem água.
• Não active zonas de cozedura com um tacho vazio ou sem tacho.
• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.

• Não coloque folha de alumínio no aparelho.

• Não permita que líquidos ácidos, como vina-gre, sumo de limão ou agente anticalcário, entrem em contacto com a placa. Isso provoca manchas baças.

• Providencie boa ventilação na cozinha onde o aparelho fica instalado.
• Certifique-se de que as aberturas de ventilação não ficam bloqueadas.
• Utilize apenas tachos e panelas estáveis, com forma correcta e diâmetro superior às dimensões dos queimadores. Existe o risco de sobreaquecimento e ruptura da placa de vidro (se aplicável).
• Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do máximo para a posição do mínimo.
• Certifique-se de que os tachos ficam centra-dos nos anéis e que não ficam salientes sobre a mesa de trabalho.
• Utilize apenas os acessórios fornecidos com o aparelho.
• Não instale um difusor de chama sobre um queimador.

Manutenção e limpeza

Descrição do produto

Advertência Risco de danos no aparelho.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Não utilize jactos de água ou vapor para limpar o aparelho.
• Não lave os queimadores na máquina de lavar loiça.
• Limpe o aparelho com um pano macio e hú-mido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

Eliminação

Advertência Risco de ferimentos e asfixia.

• Contacte a sua autoridade municipal para mais informações sobre a forma como eliminar o aparelho correctamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica e elimine-o.
• Achate os tubos de gás externos.

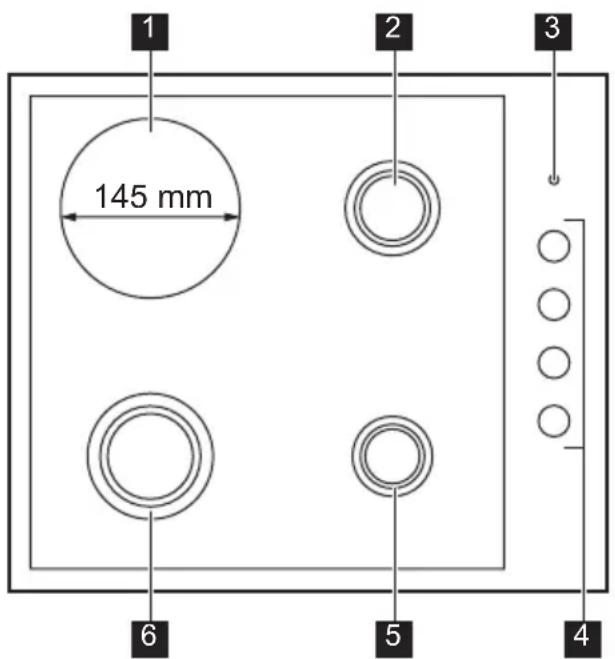

Disposição da mesa de trabalho

Símbolo Descrição
		sem fornecimento de gás / posição desligado
		posição de ignição / fornecimento máximo de gás
		fornecimento mínimo de gás

Símbolo Função

0 posição off (desligado)

1 aquecimento mínimo

6 aquecimento máximo

Utilização diária

Advertência Consulte os capítulos relativos à segurança.

Ignição do queimador

Advertência Seja extremamente cuidadoso aquando da utilização de ma aberta no ambiente da cozinha. O cante declina qualquer responsabilidade caso de utilização incorrecta da chama.

Acenda o queimador sempre antes de colocar o tacho.

Para acender o queimador:

1. Rode o botão de comando para a esquerda para a posição do nível máximo ( ☆ ⏻ ) e pressione-o.
2. Mantenha o botão de controlo pressionado durante aproximadamente 5 segundos; tal irá permitir o aquecimento do termopar. Caso contrário, o fornecimento de gás será interrompido.
3. Regule a chama após a regularização da mesma.

Se, após algumas tentativas, o queimador não acender, verifique se a coroa e a resiva tampa estão nas posições correctas.

A) Tampa do queimador
B) Coroa do queimador
C) Ignição
D) Termóstato

Advertência Não mantenha o botão de comando pressionado por mais de 15 índos.

Se o queimador não acender após 15 segundos, solte o botão de comando, rode-o para a posição off (desligado) e aguarde no mínimo 1 minuto antes de tentar acender novamente o queimador.

Importante Na ausência de electricidade, é possível acender o queimador sem o dispositivo eléctrico. Neste caso, aproxime uma chama do queimador, pressione o respectivo botão e rode-o para a esquerda para a posição de libertação máxima de gás.

Se o queimador se apagar acidentalmente, rode o botão de comando para a posição de desligado e aguarde no mínimo 1 minuto antes de tentar acender o queimador novamente.
i Quando ligar a alimentação eléctrica, após a instalação ou um corte de energia, é normal que o gerador de faíscas se active automaticamente.

Desligar o queimador

Para apagar a chama, rode o botão para o símbolo ●.

Advertência Reduza sempre a chama ou apague-a antes de retirar as panelas do queimador.

Para ligar e aumentar o grau de cozedura, rode o botão para a esquerda. Para diminuir o grau de cozedura, rode o botão para a direita. Para desligar, rode o botão para 0.

Antes da primeira utilização

Coloque um tacho com água em cada zona de cozedura, regule para o máximo e deixe o aparelho funcionar durante 10 minutos. Isto deverá

Sugestões e conselhos úteis

Advertência Consulte os capítulos relativos à segurança.

Tacho

i A base do tacho deve ser o mais espessa e nivelada possível.

Poupança de energia

- Coloque sempre que possível as tam-pas nos tachos.

queimar os resíduos do aparelho. Após isso, deixe o aparelho funcionar na regulação mínima durante 20 minutos. É possível que sinta algum cheiro ou observe algum fumo durante esse período. Isto é normal. Certifique-se de que a circulação de ar é suficiente.

Um ponto vermelho no centro do disco identifica um disco eléctrico rápido. Um disco eléctrico rápido aquece mais rapidamente do que os discos normais.

O ponto vermelho está pintado na superfície e pode desaparecer após algum tempo. Tal não compromete o funcionamento do aparelho.
O disco eléctrico rápido pode libertar fumo e um odor aquando da primeira utilização. O fumo e odor irão desaparecer passado algum tempo.

Exemplos de aplicações de cozinha

Regulação do aquecimento:	Utilize para:
1 Manter quente
2 Lume muito brando
3 Lume brando
4 Fritar/dourar
5 Levar à fervura
6 Levar à fervura/fritura rápida/fritura prolongada

• Coloque o tacho num disco eléctrico antes de ligar o mesmo.
• Desligue o disco eléctrico antes do fim do tempo de cozedura para utilizar o calor residual.
• Para obter resultados satisfatórios, as bases dos tachos devem ter dimensões idênticas (ou ligeiramente superiores) às dos discos eléctricos. Não utilize tachos mais pequenos.

- Quando o líquido começa a ferver, reduza a chama para cozinhar em lume brando. Utilize apenas tachos com diâmetro adequado às dimensões dos queimadores.

Queimador Diâmetros de tacho

Rápido 180 - 260 mm

Semi-rápido 120 - 180 mm

Auxiliar 80 - 180 mm

Advertência Certifique-se de que os fundos dos tachos e panelas não tocam nos botões de comando. Se os botões de comando ficarem debaixo dos fundos dos tachos, a chama aquece-os.

Não coloque a mesma panela sobre dois queimadores.

Advertência Certifique-se de que as pegas dos tachos e panelas não ficam directamente acima da extremidade dianteira do fogão. Certifique-se de que os tachos e panelas ficam centrados nos anéis, para maximizar a estabilidade e minimizar o consumo de gás.

Não coloque tachos instáveis ou danificados nos anéis, para evitar derrames de líquidos e ferimentos.

Advertência Não utilize um difusor de chama.

Manutenção e limpeza

Advertência Consulte os capítulos relativos à segurança.

Advertência Desligue o aparelho e deixe-o arrefecer antes de o limpar. Desligue o aparelho da alimentação eléctrica antes de executar qualquer trabalho de limpeza ou manutenção.

Riscos ou manchas escuras na superfície não afectam o funcionamento do aparelho.

• Pode remover os suportes para panelas para facilitar a limpeza da placa.

• Para limpar as partes esmaltadas, a tampa e a coroa, lave-as com água e detergente e seque-as bem antes de voltar a colocá-las.

• Limpe as peças de aço inoxidável com água e seque com um pano macio.

• Os suportes para panelas não são resistentes à máquina de lavar loiça. É necessário lavá-los à mão.
• Quando lavar os suportes para panelas à mão, tenha cuidado quando os secar porque o processo de aplicação do esmalte pode deixar extremidades pouco polidas. Se necessário, remova as manchas difíceis com um produto de limpeza em pasta.

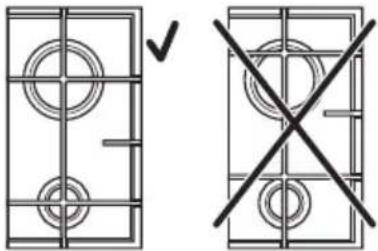

• Certifique-se de que posiciona os suportes para panelas correctamente após a limpeza.
• Para que os queimadores funcionem correctamente, certifique-se de que os braços dos suportes para panelas se encontram no centro do queimador.

- Tenha muito cuidado quando voltar a colocar os suportes para panelas, para evitar danos na superfície da placa.

Após a limpeza, seque o aparelho com um pa- no macio.

Remoção de sujidades:

1. – Remova imediatamente: plástico derretido, película de plástico e resíduos de alimentos que contenham açúcar.
2. Desligue o aparelho e deixe-o arrefecer antes de limpar: manchas de calcário, de água, salpicos de gordura, descolorações metálicas brilhantes. Utilize um agente de limpeza especial adequado à superfície da placa.
3. Limpe o aparelho com um pano húmido e um pouco de detergente.
4. No final, seque o aparelho com um pa- no limpo.

O aço inoxidável pode escurecer quando sobreaquecido. Consequentemente, não deve cozinhar utilizando tachos de barro, panelas de terracota ou placas de ferro fundido.

Riscos ou manchas escuras não comprometem o funcionamento do aparelho.

Resolução de problemas

Remoção da sujidade:

1. Utilize o pó de limpeza ou um esfregão para remover a sujidade.
2. Limpe o aparelho com um pano húmido e algum detergente.
3. Aqueça o disco eléctrico a uma temperatura baixa e deixe-o secar.
4. Para manter os discos eléctricos em bom estado e evitar ferrugem, limpe-os com uma gota de azeite e um pano de cozinha.

Importante Para as extremidades de aço inoxidável, utilize um detergente indicado para aço inoxidável.

A margem de aço inoxidável do disco poderá apresentar-se ligeiramente descolo em resultado da carga térmica.

Esta funcionalidade é obtida através de uma vela cerâmica de ignição com um eléctrodo de metal. Mantenha estes componentes bem limpos para evitar dificuldades ao ligar e verifique se os orifícios da coroa do queimador não estão obstruídos.

Manutenção periódica

Entre em contacto periodicamente com o seu centro de assistência local para verificar as condições do tubo de fornecimento de gás e do regulador de pressão, se instalado.

Problema Causa possível Solução

Não existe faísca ao tentar acender o gás.	▪ Não existe alimentação eléctrica.	▪ Certifique-se de que o aparelho está ligado e tem alimentação eléctrica.▪ Verifique o disjuntor. Se o disjuntor disparar mais vezes, contacte um electricista qualificado.
Problema Causa possível Solução
Não existe faísca ao tentar acender o gás.	▪ A tampa e a coroa do queimador não estão bem colocadas.	▪ Certifique-se de que a tampa e a coroa do queimador estão nas posições correctas.
A chama apaga-se imediatamente após a ignição.	▪ O termopar não está suficientemente quente.	▪ Após acender a chama, mante-nha o botão pressionado durante 5 segundos.
O anel de gás em combustão não é uniforme.	▪ A coroa do queimador está bloqueada com residuos de alimentos.	▪ Certifique-se de que o injector não está bloqueado e de que não há partículas de alimentos na coroa do queimador.
O aparelho não funciona.▪ Não existe alimentação eléctrica.		▪ Certifique-se de que o aparelho está ligado e tem alimentação eléctrica.▪ Verifique o disjuntor. Se o dis-juntor disparar mais vezes, contacte um electricista qualificado.
A zona de cozedura eléctrica não aquece.	▪ Não existe alimentação eléctrica.▪ Utilizou o botão errado para activar a zona de cozedura.	▪ Certifique-se de que o aparelho está ligado e tem alimentação eléctrica.▪ Certifique-se de que rodou o botão de comando correcto.▪ Verifique o disjuntor. Se o dis-juntor disparar mais vezes, contacte um electricista qualificado.
A eficácia da placa não é satisfatória.	▪ A placa não está limpa.▪ O tacho não é adequado.	▪ Certifique-se de que a placa está limpa e seca.▪ Certifique-se de que utiliza um tacho com a dimensão correcta para a zona de cozedura.▪ Certifique-se de que o tacho tem a base plana.▪ Certifique-se de que a regulação de calor é a correcta para o tipo de cozedura.

Se existir uma falha, tente primeiro encontrar uma solução para o problema. Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou o centro de assistência local.

Se tiver utilizado o aparelho de forma incorrecta ou se a instalação não tiver sido executada por um engenheiro qualificado, a vi-

sita do técnico do serviço de assistência ou do fornecedor pode não ser gratuita, mesmo durante o período de garantia.

Etiquetas fornecidas juntamente com o saco de acessórios

Coloque os autocolantes tal como indicado abaixo:

1 Cole-o no Cartão de Garantia e envie esta parte
2 Cole-o no Cartão de Garantia e guarde esta parte
3 Cole-o no manual de instruções

Estes dados são necessários para o ajudar rapidamente e correctamente. Estes dados estão disponíveis na placa de características fornecida.

- Descrição do modelo ......

• Número do produto (PNC) ......
• Número de série (S.N.)
  Utilize apenas peças sobresselentes originais.
  Estas peças sobresselentes estão disponíveis junto do centro de assistência e lojas autorizadas para a venda das mesmas.

Instalação

Advertência Consulte os capítulos relativos à segurança.
Advertência As seguintes instruções de instalação, ligação e manutenção devem ser executadas por pessoal qualificado em conformidade com as normas e leis locais em vigor.

Ligação do gás

Escolha ligações fixas ou utilize um tubo flexível de aço inoxidável em conformidade com as normas em vigor. Caso utilize tubos metálicos flexíveis, tome as medidas necessárias para que estes não entrem em contacto com partes móveis nem sejam esmagados. Tenha cuidado também quando a placa estiver instalada em conjunto com um forno.

Importante Certifique-se de que a pressão do fornecimento de gás ao aparelho cumpre os valores recomendados. A ligação ajustável é fixada no suporte global através de uma porca roscada G 1/2". Aparafuse as peças sem força excessiva, ajuste a ligação na direcção necessária e aperte tudo.

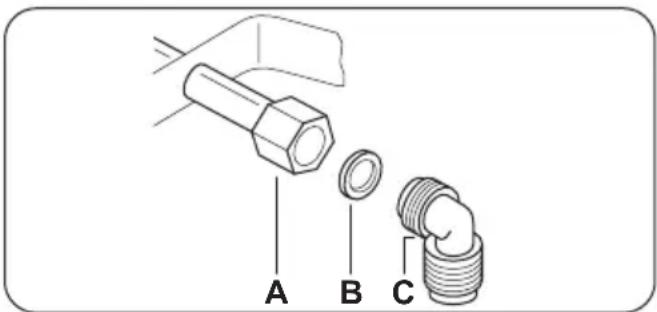

A) Extremidade do veio com porca de parafuso
B) Anilha
C) Cotovelo

Gás líquido

Utilize o suporte de tubo em borracha para gás líquido. Encaixe sempre a junta. De seguida, prossiga com a ligação de gás.

O tubo flexível está pronto para aplicação quando:

• não ultrapassa a temperatura ambiente, ou seja, não ultrapassa os 30 °C;
• não ultrapassa 1500 mm de comprimento;
• não apresenta estrangulamentos;
• não está sujeito a tracção ou torção;
• não entra em contacto com extremidades ou cantos cortantes;
• pode ser facilmente examinado para verificação do seu estado.

O controlo e a preservação do tubo flexível consistem em verificar se:

- não apresenta fendas, cortes ou marcas de queimaduras nas duas extremidades, nem em toda a sua extensão;

- o material não apresenta sinais de endurecimento, mas sim a sua correcta elasticidade;

- os grampos de fixação não estão enferruja-dos;

- o prazo de validade não foi ultrapassado.

Caso detecte uma ou mais anomalias, não repare o tubo e substitua-o.

Importante Quando a instalação estiver concluída, certifique-se de que a vedação de cada tubo foi realizada correctamente. Utilize uma solução à base de sabão e não uma chama!

Substituição dos injectores

1. Remova os suportes para panelas.
2. Remova as tampas e as coroas dos queimadores.
3. Com uma chave de porcas de 7 mm, remova os injectores e substitua-os pelos necessários para o tipo de gás que utiliza (consulte a tabela no capítulo “Informação Técnica”).
4. Monte as peças e siga o mesmo procedimento na ordem inversa.
5. Substitua a placa de características (localizada perto do tubo de fornecimento de gás) pela correspondente ao novo tipo de fornecimento de gás. Pode encontrar esta placa na embalagem fornecida com o aparelho.

Se a pressão de fornecimento de gás for inconstante ou diferente da pressão necessária, deve instalar um regulador de pressão adequado ao tubo de fornecimento de gás.

Regulação do nível mínimo

Para regular o nível mínimo dos queimadores:

1. Acenda o queimador.
2. Rode o botão para a posição do nível mínimo.
3. Remova o botão.
4. Com uma chave de fendas fina, regule a posição do parafuso de by-pass.

Advertência Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do nível máximo para a posição do nível mínimo.

Ligação eléctrica

• Certifique-se de que a voltagem nominal e o tipo de alimentação apresentados na placa de características estão em conformidade com a voltagem e a potência da corrente eléctrica local.
• Este aparelho é fornecido com um cabo de alimentação. Este tem de ser fornecido com uma ficha adequada e capaz de suportar a carga assinalada na placa de características. Certifique-se de que instala a ficha numa tomada correcta.
• Utilize sempre uma tomada devidamente instalada e à prova de choques eléctricos.
• Certifique-se de que a ficha fica acessível após a instalação.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.
• Existe o risco de incêndio quando o aparelho é ligado com uma extensão eléctrica, um adaptador ou uma tomada múltipla. Certifique-se de que a ligação à terra cumpre as normas e os regulamentos aplicáveis.
• Não permita que alguma parte do cabo de alimentação atinja uma temperatura superior a 90 °C.

Certifique-se de que liga o cabo azul do neutro no terminal identificado com a letra "N". Ligue o cabo de fase castanho (ou preto) no terminal identificado com a letra "L". Mantenha o cabo de fase sempre ligado.

Substituição do cabo de ligação

Para substituir o cabo de ligação, utilize apenas um do tipo H05V2V2-F T90 ou equivalente.

Certifique-se de que a secção do cabo é adequada à voltagem e à temperatura de funcionamento. O cabo de terra amarelo/verde tem de ser aproximadamente 2 cm mais comprido do que o cabo de fase castanho (ou preto).

Encastre

Cuidado Instale o aparelho apenas numa bancada que tenha a superfície plana.

Possibilidade de encastrar

Unidade de cozinha com porta

O painel instalado por baixo da placa tem de ser de fácil remoção e permitir um acesso fácil no caso de ser necessária a intervenção da assistência técnica.

a) Painel amovível
b) Espaço para ligações

Unidade de cozinha com forno

As dimensões da cavidade destinada à placa devem respeitar as indicações e o móvel de

cozinha deve estar equipado com aberturas de ventilação para permitir um fornecimento de ar contínuo. As ligações eléctricas da placa e do forno devem ser efectuadas separadamente por razões de segurança e para permitir a fácil remoção do forno do móvel.

Informação técnica

Dimensões da placa

Largura: 580 mm

Comprimento: 500 mm

Dimensões da cavidade para a placa

Largura: 550 mm

Comprimento: 470 mm

Produção de calor

Queimador rápido: 3.0 kW
Queimador semi-rápido: 2.0 kW
Queimador auxiliar: 1.0 kW
Zona eléctrica: 1.5 kW
POTÊNCIA TOTAL DO GÁS: G20 (2H) 20 mbar = 6.0 kWG30 (3+) 28-30 mbar = 422 g/hG31 (3+) 37 mbar = 414 g/h
POTÊNCIA ELÉCTRICA TOTAL: 1.5 kW
Alimentação eléctrica: 230 V ~ 50 Hz
Categoria: II2H3+
Ligação do gás: G 1/2"
Fornecimento de gás: G20 (2H) 20 mbar
Classe do aparelho:	3

Diâmetros de bypass

Queimador ∅ bypass em 1/100 mm	Queimador ∅ bypass em 1/100 mm
Auxiliar 28 Coroa tripla 42
Semi-rápido 32

Queimadores de gás para GÁS NATURAL G20 20 mbar

QUEIMADOR POTÊNCIA NORMAL kW inj. 1/100 mm
Auxiliar 1.0 70
Semi-rápido 2.0 96
Rápido 3.0 119

Queimadores de gás para GPL G30/G31 28-30/37 mbar

QUEIMADOR	NORMAL POTÊNCIA kW	inj. 1/100 mm	G30 28-30 mbar g/h g/h	G31 37 mbar
Auxiliar	1.0	50	73	71
Semi-rápido	2.0	71	145	143
Rápido	2.8	86	204	200

Preocupações ambientais

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a

reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Material de embalagem

O material de embalagem é ecológico e pode ser reciclado. Os componentes de plástico são identificados por marcas:

PE<,>PS<, etc. Elimine o material de emba-lagem como residuo doméstico nas instalações de eliminação de resíduos da sua zona.

Содержание
