Тип продукту	Плита газова з електричною зоною
Бренд	Zanussi
Модель	ZGM62444XA
Розміри (Ш x Г)	580 мм x 500 мм
Розміри ніші (Ш x Г)	550 мм x 470 мм
Приблизна вага	10 кг
Електроживлення	230 В ~ 50 Гц
Загальна потужність газу	6,0 кВт (G20 20 мбар)
Загальна електрична потужність	1,5 кВт
Тип газу	Природний газ (G20) або скраплений газ (G30/G31)
Категорія	II2H3+
Кількість пальників	3 (швидкий, напівшвидкий, допоміжний) + 1 електрична зона
Потужність швидкого пальника	3,0 кВт
Потужність напівшвидкого пальника	2,0 кВт
Потужність допоміжного пальника	1,0 кВт
Потужність електричної зони	1,5 кВт
Запалювання	Автоматичне з керамічною свічкою
Безпека	Термопара безпеки (перекриває газ, якщо полум'я гасне)
Матеріал поверхні	Нержавіюча сталь
Обслуговування	Чистити вологою ганчіркою та нейтральним миючим засобом; не мити підставки в посудомийній машині
Запасні частини	Оригінальні доступні в авторизованих сервісних центрах
Гарантія	Зверніться до гарантійного талона

Часті запитання - ZGM62444XA ZANUSSI

Як запалити пальник?

Поверніть ручку в максимальне положення (символ полум'я) і натисніть її. Утримуйте натиснутою близько 5 секунд, щоб нагріти термопару. Відпустіть та відрегулюйте полум'я.

Що робити, якщо полум'я гасне після запалювання?

Натисніть знову ручку та утримуйте її довше (до 5 секунд), щоб нагріти термопару. Якщо проблема не зникає, перевірте, чи кришка та корона пальника встановлені правильно.

Як правильно чистити плиту?

Вимкніть і дайте охолонути. Використовуйте вологу ганчірку з нейтральним миючим засобом. Уникайте абразивних засобів та металевих губок. Підставки для каструль слід мити вручну та добре висушувати.

Чи можна використовувати плиту без електрики?

Так, можна запалити пальник вручну, підносячи полум'я (запальничку) до пальника та повертаючи ручку в максимальне положення.

Як замінити форсунки для іншого типу газу?

Зніміть підставки, кришки та корони. Ключем на 7 мм відкрутіть форсунки та встановіть нові відповідно до технічної таблиці. Потім замініть табличку з характеристиками.

Що означає червона точка на електричному диску?

Вказує на те, що це швидкий електричний диск, який нагрівається швидше за звичайні. Точка може з часом зникнути, не впливаючи на роботу.

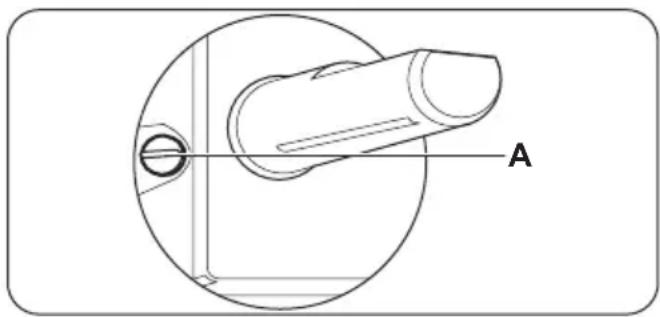

Як відрегулювати мінімальний рівень пальників?

Запаліть пальник, поверніть на мінімум, зніміть ручку та відрегулюйте байпасний гвинт тонкою викруткою до отримання стабільного полум'я.

Яка загальна потужність приладу?

Загальна потужність газу становить 6,0 кВт (G20), а електрична — 1,5 кВт. Загальна сума становить 7,5 кВт.

Чи потрібно встановлювати регулятор тиску газу?

Так, якщо подаваний тиск відрізняється від необхідного або нестабільний. Слід встановити відповідний регулятор тиску.

Що робити, якщо плита не запалюється?

Перевірте електроживлення (автоматичний вимикач), чи правильно встановлені кришка та корона. Перевірте інший пальник. Якщо жоден не працює, викличте кваліфікованого електрика.

ПОСІБНИК КОРИСТУВАЧА ZGM62444XA ZANUSSI

Змішана варильна поверхня

USER MANUAL

ZGM62444

HR PT RU SI UA

ZANUSSI

Sadržaj

Інформація з техніки безпеки ____	59
Інструкції з техніки безпеки ____	60
Опис виробу ____	63
Щоденне користування ____	63
Корисні поради ____	65

Догляд та чистка	65
Усунення проблем	67
Установка	69
Технічна інформація	71
Охорона довкілля	73

Може змінитися без оповіщення.

Інформація з техніки безпеки

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за пошкодження, що виникли через неправильне встановлення або експлуатацію. Інструкції з користування приладом слід зберігати з метою користування в майбутньому.

Безпека дітей і вразливих осіб

⚠️ Попередження! Існує ризик задушення, ушкоджень чи втрати працездатності.

• Цей прилад можуть використовувати діти віком від 8 років та особи з обмеженими фізичними, сенсорними чи розумовими здібностями або недостатнім досвідом і знаннями, якщо такі особи перебувають під наглядом відповідальної за їх безпеку людини.
• Не дозволяйте дітям гратися з приладом.
• Пакувальні матеріали слід тримати в недоступному для ді- тей місці.
• Не допускайте дітей та домашніх тварин до приладу під час його роботи чи охолодження. Доступні частини гарячі.
• Якщо прилад оснащено захистом від доступу дітей, рекомендується його увімкнути.
• Не можна доручати чищення або технічне обслуговування дітям без відповідного нагляду.

Загальні правила безпеки

• Прилад і його доступні поверхні нагріваються під час використання. Не торкайтеся до нагрівальних елементів.
• Не використовуйте для керуванням приладом зовнішній таймер або окрему систему дистанційного керування.
• Залишений без нагляду процес готування на варильній поверхні з використанням жиру чи олії може спричинити пожежу.
• Не намагайтеся загасити вогонь водою. Натомість вимкніть прилад і накрийте чимось вогонь, наприклад кришкою або протипожежним покривалом.
• Не зберігайте речі на варильних поверхнях.
• Не використовуйте пароочищувач для чищення приладу.
• Металеві предмети (наприклад, ножі, виделки, ложки та кришки) не можна класти на варильну поверхню, оскільки вони можуть нагрітися.

Інструкції з техніки безпеки

Установка

Попередження! Цей пристрій повинен встановлювати лише кваліфікований ківець.

• Повністю зніміть упаковку.
• Не встановлюйте й не використовуйте пошкоджений прилад.
• Дотримуйтесь інструкцій зі встановлення, що постачаються із приладом.
• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи предметів.
• Прилад важкий, тому будьте обережні, пересуваючи його. Обов'язково одягайте захисні рукавички.

• Захистіть зрізи за допомогою ущільню- вального матеріалу, щоб запобігти про- никненню вологи, яка викликає набухан- ня.

• Захистіть дно приладу від пари та вологи.

• Не встановлюйте прилад біля дверей або під вікном. Це допоможе запобігти падінню гарячого посуду з приладу під час відчинення дверей чи вікна.
• У разі встановлення приладу над шухлядами переконайтесь у наявності достатнього простору для циркуляції повітря між дном приладу та верхньою шухлядою.
• Дно приладу може нагріватися. Рекомендується встановити розділювальну вогнетривку панель під приладом, щоб захистити доступ до дна.

Підключення до електромережі

Попередження! Існує ризик займання чи ураження електричним струмом.

• Всі роботи з підключення до електричної мережі мають виконуватися кваліфікова- ним електриком.
• Прилад повинен бути заземленим.
• Перш ніж виконувати будь-які операції, переконайтеся, що прилад від'єднаний від електромережі.
• Користуйтеся належним мережевим електрокабелем.
• Стежте за тим, щоб проводи живлення не заплутувалися.
• Переконайтеся, що кабель живлення або штепсель (якщо є) не торкаються га- рячого приладу або посуду під час під- ключення приладу до розташованої по- руч розетки.
• Переконайтесь у правильному встановленні приладу. Незакріплений або неправильно розташований кабель живлення або штепсель (якщо є) можуть призвести до значного нагрівання роз'ємів.
  • Переконайтесь, що встановлено захист від ураження електричним струмом.
  • Зменште розтягування кабелю.
• Під час встановлення приладу пильнуйте, щоб не пошкодити кабель живлення і штепсель (якщо є). Для заміни пошкодженого кабелю слід звернутися у сервісний центр або до електрика.
• Електричне підключення повинно передбачати наявність ізолюючого пристрою для повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.
• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз'єднувачі, запобіжники (гвинтові запобіжники слід ви- крутити з патрона), реле захисту від за- микання на землю і контактори.

Газове підключення

• Усі роботи з підключення до газової мережі мають виконуватися кваліфікова- ним спеціалістом.

• Подбайте про те, щоб повітря могло вільно циркулювати навколо приладу.

• Інформацію стосовно подачі газу див. на табличці з технічними даними.

• Цей прилад не підключений до пристрою для виведення продуктів згорання. Підключіть прилад, керуючись діючими правилами встановлення. Дотримуйтеся вимог щодо належної вентиляції.

Експлуатація

! Попередження! Існує небезпека травмування, опіків та ураження електричним струмом.

• Цей прилад призначено для побутового застосування.
• Не змінюйте технічні характеристики приладу.
• Не залишайте прилад без нагляду під час користування ним.
• Під час роботи з приладом руки не по- винні бути мокрими або вологими. Не користуйтеся приладом, якщо він контак- тує з водою.
• Не кладіть столові прибори або кришки каструль на зони нагрівання. Вони стають гарячими.
• Після кожного використання вимикайте зону нагрівання.

! Попередження! Існує небезпека вибуху або пожежі.

• При нагріванні жирів та олії можуть вивільнятися займисті пари. Готуючи з використанням жирів та олії, тримайте їх осторонь від відкритого вогню або гарячих об'єктів.
• Пари, які виділяє дуже гаряча олія, можуть спричинити спонтанне загоряння.
• Використана олія, що містить залишки їжі, може спричинити пожежу за нижчої температури, ніж олія, яка використовується вперше.
• Не кладіть займисті речовини чи предмети, змочені в займистих речовинах, усередину приладу, поряд з ним або на нього.

Попередження! Існує ризик пошкодження приладу.

• Не ставте гарячий посуд на панель керування.
• Не допускайте, щоб із посуду випаровувалася вся рідина.
• Не вмикайте зони нагрівання, якщо на них немає посуду або посуд порожній.
• Будьте обережні і пильнуйте, щоб будьякі предмети чи посуд не падали на прилад. Це може призвести до пошкодження поверхні.
• Не кладіть алюмінієву фольгу на прилад.
• Уникайте контакту кислих рідин, таких як оцет, лимонний сік або речовини для видалення накипу, з варильною поверхнею. Це призводить до утворення матових плям.
• Забезпечте добру вентиляцію у приміщенні, де встановлюється прилад.
• Переконайтеся, що вентиляційні отвори не заблоковані.
• Використовуйте тільки стійкий посуд правильної форми; діаметр посуду має бути більшим, ніж діаметр конфорок. Існує ризик перегріву і розколу скляної поверхні (за наявності).
• Переконайтеся, що полум'я не згасає, якщо швидко повернути ручку з максимального положення в мінімальне.
• Пильнуйте, щоб посуд розташовувався по центру кілець і не виступав за краї варильної поверхні.
• Користуйтеся лише приладдям, що по- стачається із приладом.

- Не встановлюйте розсіювач полум'я на конфорку.

Догляд та чистка

Попередження! Існує ризик пошкодження приладу.

• Регулярно очищуйте прилад, щоб запо- бігти погіршенню матеріалу поверхні.
• Не використовуйте воду з пульверизатора або пар для чищення приладу.
• Не слід мити конфорки в посудомийній машині.
• Протріть прилад вологою м'якою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не застосовуйте абразивні засоби, абразивні серветки, розчинники або металеві предмети.

Утилізація

Попередження! Існує небезпека травмування або задушення.

• Щоб отримати інформацію про належну утилізацію приладу, слід звернутися до органів муніципальної влади.
• Відключіть прилад від електромережі.
• Відріжте кабель живлення і викиньте його.
• Сплющте зовнішні газові труби.

Цей продукт по змісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №1057 від 3 грудня 2008р.)

Оснащення варильної поверхні

Ручки керування

Символ Опис
	газ не подається /вимкнено
	положення розпалю-вання / максимальна подача газу
	мінімальна подача га-зу

Щоденне користування

Попередження! Див. розділи з інформацією щодо техніки безпеки.

Запалювання конфорки

Попередження! Будьте дуже

обережні при використанні відкритого вогню в кухні. Виробник не несе відповідальності у випадку неправильного поводження з вогнем.

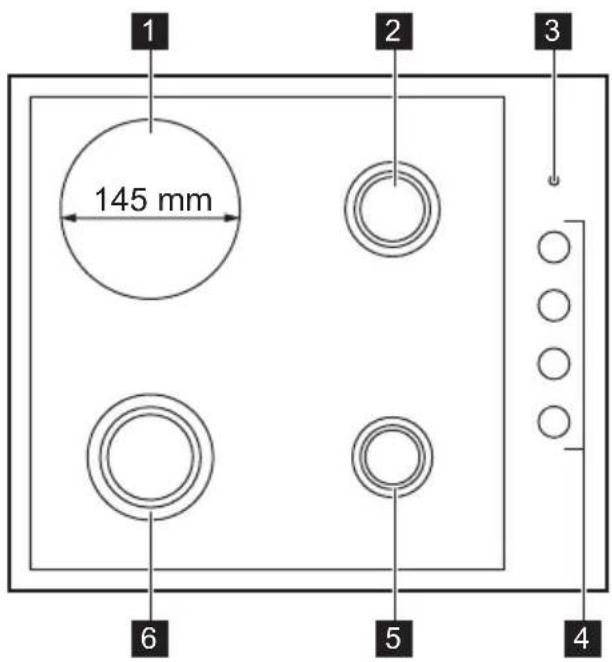

1 Електрична зона нагрівання 1500 Вт
2 Конфорка середньої швидкості
3 Індикатор живлення
4 Ручки керування
5 Допоміжна конфорка
6 Швидка конфорка

Ручки керування електричними зонами нагрівання

Символ Функція
0 вимкнено
1	мінімальне нагріван-ня
6 максимальне нагрі-вання

Завжди запалюйте конфорку перед тим, як ставити на неї каструлю.

Щоб запалити конфорку, виконайте наступні дії.

1. Поверніть ручку керування проти годинникової стрілки у максимальне положення ( ☆ ⚡ ) і натисніть її.

2. Тримайте ручку приблизно 5 секунд, щоб термопара нагрілась. У іншому випадку подача газу припиниться.

3. Коли встановиться рівномірне полум'я, відрегулюйте його рівень.

Якщо після декількох спроб конфорка не загорається, переконайтеся, що корона і кришка знаходяться у правильному положенні.

A) Кришка конфорки

В) Розсікач конфорки

С) Свічка запалювання

D) Термопара

! Попередження! Не тримайте ручку керування натиснутою довше 15 секунд.

Якщо конфорка не загорається через 15 секунд, відпустіть ручку керування, поверніть її в положення «вимкнено» та спробуйте знову запалити конфорку мінімум через 1 хвилину.

Важливо! За відсутності електроживлення розпалювання конфорки можна здійснити без електричного пристрою; у цьому випадку піднесіть до пальника полум'я, натисніть на відповідну ручку і поверніть її проти годинникової стрілки у положення «максимум».

Якщо пальник випадково згасне, поверніть ручку в положення "вимк." і

спробуйте підпалити пальник знову через 1 хвилину.

Коли живлення включається вперше після встановлення плити чи припнення подачі електроенергії, цілком нормально, якщо генератор запалювання увімкнеться автоматично.

Вимикання пальника

Щоб загасити пальник, поверніть ручку на символ ●.

! Попередження! Перед тим як зняти посуд з конфорки, зменшіть полум'я або вимикніть конфорку.

Користування електричними зонами нагрівання

Щоб увімкнути зону нагрівання і збільшити ступінь нагрівання, поверніть ручку проти годинникової стрілки. Щоб зменшити ступінь нагрівання, поверніть ручку за годинниковою стрілкою. Щоб вимкнути конфорку, поверніть ручку на 0.

Перед першим користуванням

Поставте посуд із водою на кожну зону нагрівання, виберіть режим максимального нагрівання та ввімкніть прилад на 10 хвилин. Це дає змогу випалити залишки речовин на приладі. Після цього переведіть прилад у режим мінімального нагрівання на 20 хвилин. Протягом цього періоду може з'являтися запах і дим. Це нормальне явище. Подбайте про достатне провітрювання.

Швидка конфорка

Швидка конфорка позначена червоною цяткою посередині. Ця конфорка нагрівається швидше, ніж звичайні конфорки. Червона цятка намальована на поверхні і з часом може стертися. Це не впливає на роботу приладу. При першому використанні швидкої конфорки можливе виділення диму і неприємного запаху. Через деякий час дим і запах зникнуть.

Приклади застосування

Ступінь нагріву	Призначення
1	Підтримання страви теплою
2	Кип’ятіння на малому полум’ї
3	Повільне кип’ятіння

Ступінь нагріву	Призначення
4	Смаження/підрум'янювання
5	Нагрівання до кипіння
6	Нагрівання до кипіння/швидке смаження/глибоке просмажування

Корисні поради

Попередження! Див. розділи з інформацією щодо техніки безпеки.

Кухонний посуд

- Дно посуду має бути якомога більш товстим і рівним.

Економія електроенергії

• По можливості завжди накривайте каструлі кришкою.
• Ставте кухонний посуд на варильну поверхню до її вмикання.
• Вимикайте варильну поверхню за декілька хвилин до завершення готування, щоб скористатись залишковим теплом.
• Для отримання задовільних результатів дно каструлі повинно мати такі самі розміри (або дещо більші), як і зона нагрівання. Не використовуйте каструлі, менші за зону нагрівання.

- Коли рідина починає кипіти, прикручуйте газ, щоб вона кипіла на повільному вогні. Користуйтеся посудом, діаметр дна якого відповідає розмірам конфорок.

Конфорка	Діаметр посуду
Швидка кон-форка	180 - 260 мм
Конфорка се-редньої швид-кості	120 - 180 мм

Конфорка	Діаметр посуду
Допоміжна конфорка	80 - 180 мм

Попередження! Переконайтеся, що

дно посуду не виступає над ручками керування. Якщо ручки керування знаходяться під дном посуду, вони можуть нагрітися полум'ям.

Не ставте одну каструлю чи сковорідку одночасно на дві конфорки.

Попередження! Переконайтеся що

ручки посуду не виступають над переднім краєм вариальної поверхні. Переконайтеся, що посуд для готування розміщено по центру кіл – завдяки цьому посуд буде розміщено максимально стабільно та зменшиться споживання газу.

Щоб уникнути травм чи проливання вмісту посуду, не ставте на конфорки нестійкий або деформований посуд.

Попередження! Не використовуйте

розсіювач полум'я.

Догляд та чистка

Попередження! Див. розділи з інформацією щодо техніки безпеки.

Попередження! Перш ніж чистити прилад, вимкніть його й зачекайте, доки він охолоне. Перш ніж виконувати будь-які дії з технічного обслуговування або чищення, необхідно відключити прилад від джерела живлення.

Подряпини або темні плями на поверхні не впливають на роботу прила-

• Підставки для посуду можна знімати для зручності миття варильної поверхні.
• Щоб очистити емальовані деталі, кришку та корону, помийте їх теплою мильною водою й ретельно висушіть перед встановленням.
• Деталі з іржостійкої сталі промийте во- дою, а потім насухо витріть м'якою ган- чіркою.
• Підставки для посуду не можна мити в посудомийній машині. Мийте їх вручну.
• Будьте обережні, витираючи підставки для посуду після миття вручну, оскільки в процесі покриття емаллю на них іноді залишаються гострі краї. Якщо потрібно, видаляйте стійкі плями за допомогою пастоподібного засобу для чищення.
• Упевніться, що після чищення підставки для посуду встановлено правильно.
• Щоб конфорки працювали правильно, упевніться, що ребра підставок для пос-уду знаходяться в центрі конфорки.

- Будьте дуже обережні, знімаючи і встановлюючи підставки для посуду,

щоб запобігти пошкодженню варильної поверхні.

Після чищення насухо протріть прилад м'якою тканиною.

Видалення забруднень:

1. – Негайно видаляйте: пластмасу, полімерну плівку, що розплавилися, залишки страв, що містять цукор.

– Вимкніть прилад і дайте йому охолонути, перш ніж видаляти: вапняні та водяні розводи, бризки жиру та плями з металевим відблиском. Використовуйте спеціальний засіб для чищення, що може використовуватись для даної варильної поверхні.

1. Чистіть прилад вологою ганчіркою з невеликою кількістю миючого засобу.
2. Після очищення протріть прилад насухо чистою ганчіркою.

Предмети з іржостійкої сталі тьмяніють при сильному нагріванні. Не слід готувати у кам'яному, глиняному або чавунному посуді.

Чищення електричної варильної поверхні

Подряпини або темні плями не впливають на роботу приладу.

Видалення забруднень.

1. Для видалення бруду слід використовувати дрібний порошок для чищення або жорстку мочалку.
2. Чистіть прилад вологою ганчіркою з невеликою кількістю миючого засобу.
3. Нагрійте варильну поверхню до невисокої температури, після чого залиште її просохнути.
4. Для догляду за варильною поверхнею її слід протерти кухонним рушником із краплею оливкової олії, щоб запобігти появі іржі.

Важливо! Для чищення країв вариальної поверхні з іржостійкої сталі слід використовувати очищувач для іржостійкої сталі.

Від впливу температури краї поверхні з іржостійкої сталі можуть трохи тьмя-

ніти.

Чищення свічки запалювання

Чищення свічки запалювання можливе завдяки тому, що вона зроблена з керамічного матеріалу і металевого електрода. Ці елементи слід регулярно та ретельно очищувати. Крім того, потрібно перевіряти, чи

не засмітилися отвори розсікачів конфорки.

Періодичне технічне обслуговування

Періодично звертайтеся до свого місцевого центру технічного обслуговування з проханням перевірити подачу газу та роботу пристрою для регулювання тиску, якщо він встановлений.

Усунення проблем

Проблема	Можлива причина	Спосіб усунення
Під час запалювання газу відсутня іскра.	Не подається електроживлення.	Переконайтеся, що прилад підключений і увімкнене живлення.Перевірте запобіжник. Якщо запобіжник спрацював де-кілька разів, викличте квалі-фікованого електрика.
Під час запалювання газу відсутня іскра.	Кришка і корона конфорки розміщені нерівно.	Переконайтеся, що кришка і корона конфорки встановлені правильно.
Полум'я згасає одразу після запалювання.	Термопара недостатньо нагрівається.	Після запалювання утримуйте ручку натиснутою при-близно 5 секунд.
Полум'я горить не по всьому колу конфорки.	Корона конфорки засмічена залишками їжі.	Перевірте, чи не заблоковано форсунку і чи не потрапили залишки їжі до корони конфорки.
Прилад не працює.	Не подається електроживлення.	Переконайтеся, що прилад підключений і увімкнене живлення.Перевірте запобіжник. Якщо запобіжник спрацював де-кілька разів, викличте квалі-фікованого електрика.
Ефективність роботи варильної поверхні незадовільна.	Варильна поверхня брудна.Посуд не відповідає вимогам.	Дбайте про те, щоб варильна поверхня була чистою і сухою.Переконайтеся, що посуд відповідає розміру зони нагрівання.Переконайтеся, що посуд має пласке дно.Переконайтеся, що встановлено ступінь нагрівання, відповідний для даного типу готування.

Якщо виникла несправність, спочатку спробуйте вирішити проблему самостійно. Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до центру технічного обслуговування.

У разі неправильного користування приладом або його встановлення не вповноваженим спеціалістом візит фахівця

центру післяпродажного обслуговування або продавця може бути платним навіть у гарантійний період.

Наклейки, що постачаються разом із приладом (містяться у пакунку з приладдям)

Відповідно до нижченаведених інструкцій приліпіть клейкі наклейки.

1 Приліпіть на гарантійний талон та віді- шліть цю частину
2 Приліпіть на гарантійний талон та збережіть цю частину
3 Приліпіть на інструкцію з експлуатації Ця інформація необхідна, щоб можна було швидко і правильно вам допомог-

ти. Вона наведена на табличці з технічними даними.

• Опис моделі ......
• Номер виробу (PNC) ......
• Серійний номер (S.N.) ......

Використовуйте лише оригінальні запасні частини. Їх можна придбати у сервісному

центрі та в авторизованих магазинах запчастин.

Установка

Попередження! Див. розділи з інформацією щодо техніки безпеки.

Попередження! Наведені нижче інструкції щодо встановлення, підключення й технічного обслуговування плити повинен виконувати кваліфікований фахівець згідно зі стандартами і місцевими вимогами.

Підключення газу

Застосовуйте нерухоме з'єднання або гнучкий шланг із іржостійкої сталі згідно з чинними нормативними вимогами. При використанні гнучкого металевого шланга стежте, щоб він не контактував з рухомими деталями і не був здавлений. Також будьте обережні, встановлюючи варильну поверхню разом із духовою шафою.

Важливо! Переконайтеся, що тиск газу відповідає рекомендованим показникам. Регульоване з'єднання кріпиться до труби газової магістралі за допомогою гайки G 1/2". Прикрутіть деталі, не докладаючи надмірних зусиль, відрегулюйте у потрібному напрямку і затягніть з'єднання.

A) Кінець трубки з гайкою

В) Шайба

С) Кутовий штуцер

Скраплений газ

Використовуйте тримач для гумових шлангів, що використовуються для скрапленого

газу. Завжди встановлюйте прокладку. Пі- сля цього підключайте газ.

Гнучкий шланг придатний до використання, якщо дотримано таких умов:

– він не нагрівається вище кімнатної температури, тобто вище 30°C;
– його довжина не перевищує 1500 мм;
– на ньому відсутні дроселі;
– він не піддається натягуванню чи скручуванню;
– він не торкається гострих країв чи кутів;
– можна легко здійснювати огляд його стану.

Перевіряючи стан гнучкого шлангу, переконайтеся у тому, що:

– на обох кінцях шлангу і по всій його довжині відсутні тріщини, порізи та ознаки горіння;
– матеріал не затвердів і зберігає еластичність;

– затискачі не вкрилися іржею;

– термін придатності не скінчився.

За наявності хоча б одного дефекту не ремонтуйте, а замініть шланг.

Важливо! Після завершення установки, переконайтесь у надійності ущільнень для з'єднувальних елементів. Для такої перевірки використовуйте мильний розчин, а не вогонь!

Заміна інжекторів

1. Зніміть підставки для посуду.
2. Зніміть із конфорок кришки та корони.
3. За допомогою торцевого ключа 7 зніміть форсунки й замініть їх на ті, які відповідають типу газу, що використовується (див. таблицю в розділі «Технічна інформація»).

4. Складіть усі деталі, виконавши процедуру у зворотному порядку.

5. Замініть табличку з технічними даними (біля газової труби) на табличку з параметрами газу того типу, що буде подаватися. Цю табличку можна знайти в упаковці, що входить до комплекту приладу.

Якщо тиск газу, що подається, коливається чи відрізняється від потрібного тиску, на трубі подачі газу слід встановити відповідний регулятор тиску у відповідності з чинними нормами.

Настройка мінімального рівня

Для настройки мінімального рівня полум'я виконайте наступні дії.

1. Запаліть конфорку.
2. Поверніть ручку в положення мінімального полум'я.
3. Зніміть ручку.
4. Тонкою викруткою відрегулюйте положення гвинта обвідного клапана.

A) Гвинт обвідного клапана

• При переході з природного газу G20 20 мбар (або природного газу G20 13 мбар 4) на скраплений газ повністю закрутіть гвинт обвідного клапана.
• При переході зі скрапленого газу на природний газ G20 20 мбар відкрутіть гвинт обвідного клапана приблизно на 1/4 оберту.
• При переході з природного газу G20 20 мбар на природний газ G20 13 мбар ^4) відкрутіть гвинт обвідного клапана приблизно на 1/4 оберту.
• При переході зі скрапленого газу на природний газ G20 13 мбар ^4) відкрутіть

гвинт обвідного клапана приблизно на 1/2 оберту.

- При переході з природного газу G20 13 мбар ^4) на природний газ G20 20 мбар закрутіть гвинт обвідного клапана приблизно на 1/4 оберту.

! Попередження! Переконайтеся, що полум'я не згасає, якщо швидко повернути ручку з максимального положення в мінімальне.

Підключення до електромережі

• Переконайтеся, що номінальна напруга і тип електроенергії на табличці з технічними даними відповідають параметрам електромережі у вашій оселі.
• Прилад оснащено електричним кабелем. На ньому має бути встановлена відповідна вилка, розрахована на навантаження, зазначене на табличці з технічними даними. Вилка має вставлятися у пристосовану розетку.
• Завжди користуйтеся правильно встановленою протиударною розеткою.
• Переконайтесь, що після установки є вільний доступ до розетки електроживлення.
• Не тягніть за кабель живлення при від- ключенні приладу від мережі. Вимкнення з розетки завжди здійснюйте, витягаючи за штепсельну вилку.
• Забороняється підключати прилад за допомогою подовжувача, адаптера чи паралельного підключення (існує ризик виникнення пожежі). Упевніться у тому, що заземлення відповідає стандартам і діючим нормам.
• Кабель живлення не повинен нагріватись до температури, вищої за 90°C. Підключіть синій нейтральний кабель до виводу клемної колодки, позначеного буквою «N». Підключіть коричневий (або чорний) фазовий кабель до виводу клемної колодки, позначеного буквою «L». Фазовий кабель має бути завжди підключений.

4) лише для Росії

Заміна електричного кабелю

Для заміни мережевого кабелю користуйтесь лише кабелем типу H05V2V2-F T90 або еквівалентним. Переконайтесь, що перетин кабелю може застосовуватись до передбаченої напруги і робочої температури. Жовтий/зелений провід заземлення по-винен бути приблизно на 2 см довшим, ніж коричневий (або чорний) провід фази.

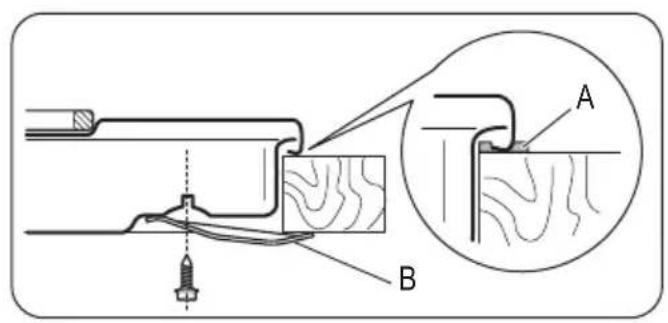

Вбудовування в кухонні меблі

A) ущільнювач, що постачається
В) скоби, що постачаються

Обережно! Установлюйте прилад лише на стільниці із плоскою

поверхнею.

Варіанти вбудовування

Кухонна секція з дверцятами

Панель, яка встановлюється під вариль- ною поверхнею, повинна легко зніматись

Технічна інформація

Розміри варильної поверхні

Ширина: 580 мм

Довжина: 500 мм

для забезпечення доступу у випадку про- ведення ремонтних робіт.

а) Знімна панель
b) Місце, що може використовуватися для підключення

Кухонна секція з духовкою

Розміри ніші під варильну поверхню мають відповідати зазначеним, а кухня повинна бути оснащена вентиляційними отворами для безперервного надходження повітря. З міркувань безпеки, а також для полегшення від'єднання духової шафи від гарнітуру варильну поверхню і духову шафу слід підключати до джерела електроенергії окремо.

Габарити ніші варильної поверхні

Ширина: 550 мм

Довжина: 470 мм

Теплова потужність

Швидка конфорка:	3,0 кВт
Конфорка середньої швидкості:	2,0 кВт
Допоміжна конфорка:	1,0 кВт
Електрична зона нагрівання:	1,5 кВт
ЗАГАЛЬНА ГАЗОВА ПОТУЖ-НІСТЬ:	G20 (2H) 20 мбар = 6,0 кВтG30/G31 (3B/P) 30/30 мбар = 421 г/годG20 (2H) 13 мбар = 4,2 кВт (для Росії)
ЗАГАЛЬНА ЕЛЕКТРИЧНА ПО-ТУЖНІСТЬ:	1,5 кВт
Електроживлення:	230 В ~ 50 Гц
Категорія газу:	II2H3B/P
Підведення газу:	G 1/2”
Подача газу:	G20 (2H) 20 мбар
Клас приладу: 3

Діаметри обвідних клапанів

Конфорка	обвідного клапану в 1/100 мм	Конфорка	обвідного клапану в 1/100 мм
Допоміжна конфорка	28	Потрійна корона	42
Конфорка середньої швидкості	32

Газові конфорки для ПРИРОДНОГО ГАЗУ G20 20 мбар

КОНФОРКА	ЗВИЧАЙНА ПОТУЖНІСТЬ (кВт)	форс. 1/100 мм
Допоміжна конфорка	1.0	70
Конфорка середньої швидко-сті	2.0	96
Швидка конфорка	3.0	119

Газові конфорки для СКРАПЛЕНОГО ГАЗУ G30/G31 30/30 мбар

КОНФОРКА	ЗВИЧАЙНА ПОТУЖ-НІСТЬкВт	форс.1/100 мм	г/год
Допоміжна конфорка	1.0	50	73
Конфорка середньоїшвидкості	2.0	71	145
Швидка конфорка	2.8	86	204

Газові конфорки G20 13 мбар — лише для Росії

КОНФОРКА ЗВИЧАЙНА ПОТУЖНІСТЬкВт		ЗНИЖЕНА ПО-ТУЖНІСТЬкВт		ЗВИЧАЙНА ПОТУЖНІСТЬПРИРОДНИЙ ГАЗG20 (2H) 13 мбар
				форс. 100/мм	м^3 /год
Допоміжна кон-форка	0.9 0.33 80 0.095
Конфорка се-редньої швидко-сті	1.4 0.45 105 0.148
Швидка конфорка	1.9	0.75		120	0.201

Охорона довкілля

Цей 🚫 символ на виробі або на його упаковці позначає, що з ним не можна поводитися, як із побутовим сміттям. Замість цього його необхідно повернути до відповідного пункту збору для переробки електричного та електронного обладнання. Забезпечуючи належну переробку цього виробу, Ви допомагаєте попередити потенційні негативні наслідки для навколишнього середовища та здоров'я людини, які могли би виникнути за умов неналежного позбавлення від цього виробу. Щоб отримати детальнішу

інформацію стосовно переробки цього виробу, зверніться до свого місцевого офісу, Вашої служби утилізації або до магазина, де Ви придбали цей виріб.

Пакувальний матеріал

Пакувальні матеріали є безпечними для довкілля та придатні для переробки. На пластмасових компонентах нанесено маркування: >PE<,>PS< тощо. Викидайте пакувальні матеріали у відповідні контейнери для утилізації на переробному підприємстві.
