ПОСІБНИК КОРИСТУВАЧА ZOHIQ3K2 ZANUSSI

UK Інструкція | Духова шафа 157

GA NAAR ONZE WEBSITE VOOR:

Способ настройки: Таймер

ВІДВІДАЙТЕ НАШ ВЕБ-САЙТ, ЩОБ:

Отримати поради з використання, брошури, інструкції з усунення несправностей, інформацію щодо сервісу та ремонту: www.zanussi.com/support

Може змінитися без оповіщення.

3MICT

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ.... 157
2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ....159
3. УСТАНОВКА....163
4. ОПИС ВИРОБУ 164
5. ПАНЕЛЬ КЕРУВАННЯ....164
6. ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ.....165
7. ЩОДЕННЕ ВИКОРИСТАННЯ....165
8. ФУНКЦІЇ ГОДИННИКА....167
9. ВИКОРИСТАННЯ ПРИЛАДДЯ....169
10. ДОДАТКОВІ ФУНКЦІЇ....169
11. ПОРАДИ І РЕКОМЕНДАЦІЇ.... 170
12. ДОГЛЯД І ОЧИЩЕННЯ.... 173
13. УСУНЕННЯ ПРОБЛЕМ..... 177
14. ЕНЕРГОЕФЕКТИВНІСТЬ.... 178
15. ОХОРОНА ДОВКІЛЛЯ.....179

1. ДНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за травми або збитки через неправильне встановлення або використання. Інструкції з експлуатації слід зберігати в безпечному і доступному місці з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

• Діти від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями чи недостатнім досвідом і знаннями можуть користуватися цим приладом лише під наглядом, або за умови попереднього отримання інструкцій з безпечного користування приладом та розуміння пов'язаних з цим

ризиків. Діти до 8 років та особи з важкою та комплексною непрацездатністю можуть перебувати поблизу приладу лише за умови, якщо знаходяться під безперервним спостереженням.

• Слідкуйте за тим, аби діти не бавилися з приладом.
• Тримайте усі пакувальні матеріали подалі від дітей та утилізуйте їх належним чином.
• ПОПЕРЕДЖЕННЯ! Прилад і його відкриті поверхні нагріваються під час використання. Не допускайте дітей та домашніх тварин до приладу під час його використання та охолодження.
• Якщо прилад оснащено засобами захисту від доступу дітей, їх необхідно активувати.
• Чищення або обслуговування приладу дітьми дозволяється лише під наглядом.

1.2 Загальна безпека

• Цей прилад призначено виключно для приготування їжі.
• Цей прилад призначений для використання в домашніх умовах у приміщенні.
• Цей прилад можна використовувати в офісах, готельних номерах, напів-готелях, приміщеннях для фермерського туризму та інших подібних приміщеннях, де застосування цього приладу не перевищує (середній) рівень побутового користування.
• Установлювати цей прилад і замінювати кабель повинен лише кваліфікований фахівець.
• Не користуйтеся приладом, доки його не буде встановлено у вбудовану конструкцію.
• Перш, ніж виконувати операції з технічного обслуговування, від'єднайте прилад від джерела живлення.

• У разі пошкодження електричного кабелю його має замінити виробник, його авторизований сервісний центр або інші аналогічно кваліфіковані особи задля уникнення ураження електричним струмом.

• ПОПЕРЕДЖЕННЯ: Щоб уникнути ураження електричним струмом, перш ніж починати міняти лампу, переконайтеся, що прилад вимкнено.

• ПОПЕРЕДЖЕННЯ: Прилад і його відкриті поверхні нагріваються під час використання. Слід бути обережними, щоб не торкатися нагрівальних елементів або поверхні внутрішньої камери приладу.
• Завжди користуйтеся кухонними рукавицями, коли витягаєте та вставляєте аксесуари чи посуд.

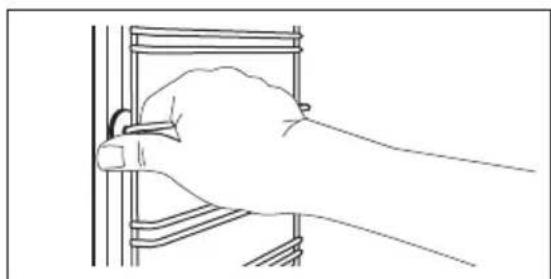

• Щоби зняти опори поличок, спочатку потягніть передню частину опори полички, а потім її задню частину в сторону від бічних стінок. Щоби встановити опори поличок, виконайте наведену вище процедуру у зворотній послідовності.
• Не використовуйте пароочищувач для очищення приладу.
• Не використовуйте для очищення скляної поверхні дверцят жорсткі абразивні засоби чи металеві шкребки, оскільки це може призвести до появи тріщин на склі, що може спричинити руйнування скла.

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

2.1 Встановлення

ПОПЕРЕДЖЕННЯ!

Установлювати цей прилад повинен лише кваліфікований фахівець.

• Повністю зніміть упаковку.
• Не встановлюйте й не використовуйте пошкоджений прилад.
• Дотримуйтеся інструкцій зі встановлення, що постачаються разом із приладом.
• Будьте обережні під час переміщення приладу, оскільки він важкий. Використовуйте захисні рукавички та взуття, що постачається в комплекті.
• Не тягніть прилад за ручку.

• Встановлюйте прилад у безпечному підходящому місці, що відповідає вимогам зі встановлення.

• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи предметів.
  • Перед встановленням приладу переконайтеся, що його дверцята відкриваються без перешкод.

• Прилад оснащено електричною системою охолодження. Він повинен працювати від джерела живлення.

Мінімальна висота шафи 590 (600) мм (Мінімальна висота шафи під робочою поверхнею)

Ширина шафи 560 мм

Глибина шафи 550 (550) мм

Висота передньої частини 598 мм приладу

Висота задньої частиниприладу	579 мм
Ширина передньої части-ни приладу	594 мм
Ширина задньої частиниприладу	558 мм
Глибина приладу 561 мм
Вбудована глибина при-ладу	540 мм
Глибина з відкритимидверцятами	1007 мм
Мінімальний розмір вен-тиляційного отвору. Отвіррозташовано внизу за-дньої сторони	560x20 мм
Довжина кабелю живлен-ня. Кабель розміщуєтьсяв правому куті задньоїсторони	1100 мм
Кріпильні гвинти 4x25 мм

2.2 Під'єднання до електромережі

ПОПЕРЕДЖЕННЯ!

Існує ризик займання та ураження електричним струмом.

• Усі роботи з під'єднання до електромережі мають виконуватися кваліфікованим електриком.
• Прилад повинен бути заземленим.
• Переконайтеся в тому, що параметри на табличці з технічними даними сумісні з електричними параметрами електроживлення від мережі.
• Завжди використовуйте правильно встановлену протиударну розетку.
• Не використовуйте розгалужувачі, перехідники й подовжувачі.
• Будьте обережні, аби не пошкодити штепсельну вилку та кабель. Якщо кабель живлення потребує заміни, зверніться до нашого сервісного центру.

• Пильнуйте, щоб кабель живлення не торкався або не був надто наближений до дверцят приладу або ніші під приладом, особливо коли він працює або дверцята гарячі.

• Елементи захисту від ураження електричним струмом та ізоляція мають бути закріплені так, аби їх не можна було зняти без спеціального інструмента.

• Вставляйте штепсельну вилку в розетку електроживлення лише після закінчення установки. Переконайтеся, що після установки є вільний доступ до розетки електроживлення.
• Не вставляйте вилку в розетку, яка ненадійно закріплена.
• Не тягніть за кабель живлення, щоб відключити прилад з мережі. Завжди вимикайте, витягаючи штепсельну вилку.
• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз'єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю та контактори.
• Електрообладнання має бути оснащеним ізолюючим пристроєм для повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.
• Цей прилад оснащено електричним кабелем із вилкою.

Типи кабелів для встановлення або замі- ни для Європи:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Переріз кабелю вказано у розділі про загальну потужність на табличці з технічними даними. Також цю інформацію можна знайти у таблиці:

Загальна потужність (Вт)	Поперечний перетин кабелю ( mm^2 )
максимум 1380 3x0.75
максимум 2300 3x1
максимум 3680 3x1.5

Кабель заземлення (зелений/жовтий) повинен бути на 2 см довшим, ніж коричневий кабель фази та нейтральний синій кабель

2.3 Користування

ПОПЕРЕДЖЕННЯ!

Існує небезпека травмування, опіків, ураження електричним струмом і вибуху.

• Не змінюйте технічні специфікації цього приладу.
• Переконайтеся в тому, що вентиляційні отвори не заблоковано.
  • Під час роботи приладу не залишайте його без нагляду.
  • Вимикайте прилад після кожного використання.

- Будьте обережні, відчиняючи дверцята приладу під час його роботи. Можливе вивільнення гарячого повітря.

- Не працюйте з приладом, якщо ваші руки мокрі або якщо він контактує з водою.

- Не натискайте на відчинені дверцята.

- Не використовуйте прилад як робочу поверхню або як поверхню для зберігання речей.

- Обережно відчиняйте дверцята приладу. Використання інгредієнтів зі спиртом може призвести до утворення суміші спирту й повітря.

- Відчиняючи дверцята, пильнуйте, щоби поряд із пристроєм не було джерел утворення іскор та відкритого вогню.

- Не кладіть усередину приладу, поряд із ним або на нього легкозаймисті речовини чи предмети, змочені в легкозаймистих речовинах.

ПОПЕРЕДЖЕННЯ!

Існує ризик пошкодження приладу.

• Щоб запобігти пошкодженню або знебарвленню емалі, дотримуйтеся таких рекомендацій:
  – не ставте посуд або інші предмети безпосередньо на дно приладу; – не кладіть алюмінієву фольгу безпосередньо на дно камери приладу;

– не ставте посуд із водоюю безпосередньо в розігрітий прилад;
– не залишайте в приладі страви і продукти з високим вмістом вологи після завершення приготування їжі;
– будьте обережні, виймаючи або встановлюючи аксесуари.

• Знебарвлення емалі або нержавіючої сталі не впливає на ефективність роботи приладу.
  • Використовуйте глибоке деко для випікання тортів із великим вмістом вологи. Сік, що виділяється із фруктів, може залишати стійкі плями.
  • Завжди готуйте із зачиненими дверцятами приладу.
• Якщо прилад розміщено позаду меблевої панелі (наприклад, дверцят), переконайтеся, що дверцята відкрито під час роботи приладу. Жар і волога можуть утворюватися позаду закритої меблевої панелі, спричиняючи подальше пошкодження приладу, корпусу або підлоги. Не закривайте меблеву панель, доки прилад повністю не охолоне після використання.

2.4 Догляд і чищення

ПОПЕРЕДЖЕННЯ!

Існує ризик отримання травм, пожежі або пошкодження приладу.

• Перед початком ремонту прилад треба від'єднати від електромережі, знявши запобіжник або витягнувши шнур живлення з розетки.
- Дайте приладу охолонути. Існує ризик того, що скляні панелі можуть тріснути.
- У разі пошкодження скляних панелей дверцят слід одразу замінити панелі. Зверніться до авторизованого сервісного центру.
- Будьте обережні, знімаючи дверцята з приладу. Дверцята важкі!
- Регулярно очищуйте прилад, щоб запобігти пошкодженню матеріалу поверхні.
- Протріть прилад вологою м'якою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не використовуйте абразивні засоби,

жорсткі серветки для очищення, розчинники або металеві предмет

- Якщо ви користуєтеся аерозолями для чищення духових шаф, обов'язково дотримуйтеся інструкцій із безпеки, наведених на упаковці.

2.5 Внутрішня підсвітка

ПОПЕРЕДЖЕННЯ!

Небезпека враження електричним струмом.

• Стосовно ламп всередині цього виробу та запасних ламп, що продаються окремо: Ці лампи призначені для використання у побутових приладах з екстремальними фізичними умовами, такими як температура, вібрація, вологість, або призначені для надання інформації про стан роботи приладу. Вони не призначені для використання з іншою метою та не придатні для освітлення побутових приміщень.
• У цьому виробі є джерело світла класу енергоефективності G.
  • Використовуйте лише лампочки з такими ж технічними характеристиками.

2.6 Сервіс

- Для ремонту приладу звертайтеся до авторизованого сервісного центру.

- Використовуйте лише оригінальні запасні частини.

2.7 Утилізація

ПОПЕРЕДЖЕННЯ!

Існує небезпека задушення.

• По інформацію з належної утилізації приладу зверніться до органів муніципальної влади.
  • Від'єднайте прилад від електромережі.
  • Відріжте кабель електричного живлення близько до приладу та утилізуйте його.
• Приберіть фіксатор дверцят, щоб унеможливити їх зачинення, якщо діти, або домашні тварини опиняться всередині приладу.

Цей продукт по вмісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №139 від 10 березня 2017р.)

3. УСТАНОВКА

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

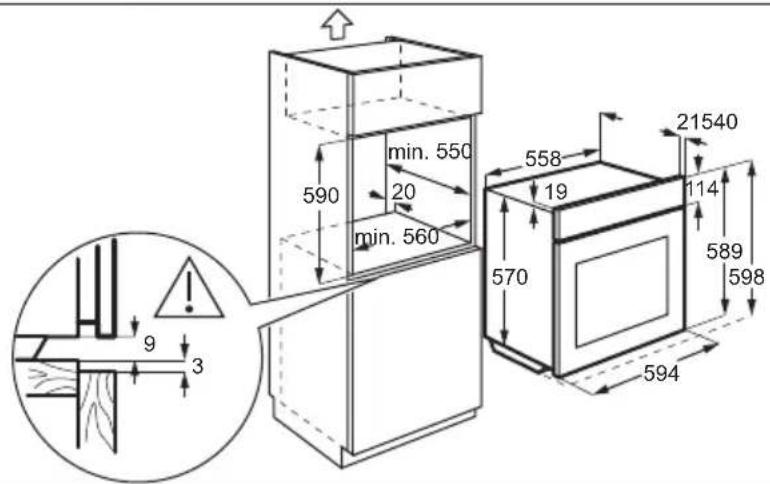

3.1 Вбудовування

600 min. 550 20 min. 560 558 19 570 21540 114 589 598 594 9 3

(*mm)

min. 550 590 20 min. 560 558 19 570 21540 114 589 598 594 9 3

(*mm)

3.2 Як закріпити духовку в секції

• Комбінована решітка
Для посуду, форм для випічки, смаження.
• Деко для випічки

1 Панель керування
2 Лампа / символ живлення
3 Перемикач функцій нагріву
4 Дисплей
5 Ручка регулювання (температури)
6 Індикатор / символ температури
7 Вентиляційні отвори для охолоджувального вентилятора
8 Нагрівальний елемент
9 Лампа
10 Вентилятор
11 Опорна рейка, знімна
12 Заглибина камери - Резервуар, що використовується для очищення водою
13 Рівні полиць

Для випікання тортів і бісквітів.

• Деко для гриля/смаження

Для випікання та смаження або як деко для збирання жиру.

5. ПАНЕЛЬ КЕРУВАННЯ

5.1 Висувні перемикачі

Для використання приладу ручку керування. Ручка керування висувається.

5.2 Сенсорні кнопки / Кнопки

—	Налаштування часу
➊	Налаштування функції годинника.
+	Налаштування часу

5.3 Дисплей

A B 08:08 →

A. Функції годинника
В. Таймер

6. ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

6.1 Перед першим використанням

Із духової шафи під час попереднього прогрівання може виділятися запах і дим. Переконайтеся в тому, що приміщення добре провітрюється.

Крок 1 Крок 2

Крок 3

Налаштуйте годинник Очистіть духову шафу Попередньо прогрійте порожню духову шафу

1., +натисніть, щоб встановити час. Приблизно через 5 секунд блимання при-пиниться, а на дисплеї відо-бразиться час.

1. Вийміть із духової шафи всі аксесуари й знімні опорні ре-йки.2. Очищайте духову шафу й ак-сесуари лише за допомогою серветки з мікрофібри, змоче-ної в теплій воді з додаван-ням м'якого засобу для чи-щення.

1. Встановіть максимальну тем-пературу для функції:☐Час: 1 год.2. Встановіть максимальну тем-пературу для функції:☐Час: 15 хв.3. Встановіть максимальну тем-пературу для функції:☐Час: 15 хв.

Вимкніть духову шафу й зачекайте, доки вона охолоне. Вставте аксесуари й знімні опори поличок у духову шафу.

7. ЩОДЕННЕ ВИКОРИСТАННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

7.1 Налаштування: Функція нагрівання

Крок 1 Поверніть перемикач функцій нагрі- вання, щоб обрати функцію нагріван- ня.

Крок 2 Поверніть ручку управління, щоб обрати температуру.

Крок 3 Після завершення готування повер- ніть ручки перемикання у положення «вимкнено», щоб вимкнути духову шафу.

7.2 Налаштування функції: Вентилятор ПЛЮС

! ПОПЕРЕДЖЕННЯ!

Є ризик отримання опіків або пошкодження приладу.

Крок 1 Переконайтеся, що духова шафа холодна.

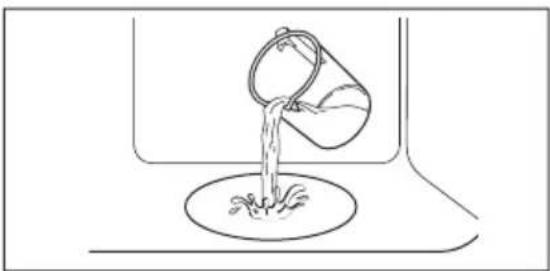

Крок 2 Наповніть заглибину камери водопровідною водою.

① Максимальна ємність заглибини камери становить 250 мл. Не заповнюйте заглибину камери під час готування або коли духова шафа гаряча.

Крок 4 Поверніть ручку регулювання температури, щоб встановити температуру.

Крок 5 Попередньо прогрійте порожню духову шафу впродовж 10 хвилин для створення вологості.

Крок 6 Поставте страву в духову шафу. Див. розділ «Поради та рекомендації». Не відкривайте дверцята духовки під час готування.

Крок 7 Поверніть перемикач функцій нагрівання в положення «Вимкнено», щоб вимкнути духову шафу.

Крок 8 Після завершення функції обережно відчиніть дверцята. Пара, що виходить, може спричинити опіки.

Крок 9 Переконайтеся, що духова шафа холодна. Видаліть залишки води із заглибини камери духової шафи.

7.3 Функції нагріву

Функція нагрі- Додаток ву

Положення «Вим- кнено»

Духова шафа вимкнена.

Функція нагрі- Додаток ву

Підсвітка

Увімкнення лампи.

Функція нагріву	Додаток
[С634]ВентиляторПЛЮС / Очищення водою	Для додавання вологості під час готування. Для отримання потрібного кольору та хрусткої скоринки під час випікання.Для збільшення соковитості під час повторного нагрівання.Див. розділ «Догляд та чистка» для отримання додаткової інформації про: Очищення водою.
[IMAGE]Вентилятор	Для одночасного випікання на двох рівнях і сушіння продуктів.Установіть температуру на 20–40 °C нижче, ніж при використанні функції Традиційне готування.
[IMAGE]Волога конвекція	Цю функцію призначено для заощадження енергії під час готування. Під час використання цієї функції температура в камері може відрізнятися від встановленої. Потужність нагріву можна зменшити. Для додаткової інформації див. розділ «Щоденне користування», Примітки до: Волога конвекція.
[IMAGE]Нижній нагрів	Випікання тортів із хрусткою основою та консервування продуктів.
[IMAGE]Готування з конвекцією	Смаження або смаження та випікання за однакової температури на декількох рівнях полиць без змішування запахів.
[IMAGE]Турбо-гриль	Для смаження великих шматків м'яса чи домашньої птиці з кістками на одному рівні полиці. Приготування запіканок і зарум'янювання.

8. ФУНКЦІЇ ГОДИННИКА

8.1 Функції годинника

Функція годинника Застосування

Час доби

Встановлення, зміна і перевірка часу доби.

Функція годинника Застосування
|| Тривалість	Встановлення тривалості роботи духової шафи.
[IMAGE]Таймер	Налаштування часу зворотного відліку. Ця функція не впливає на ро-боту духовки. Цю функцію можна налаштовувати у будь-який час, на-віть коли духова шафа вимкнена.

8.2 Налаштування: Функції годинника

Налаштування: Час доби

- блимає, коли духова шафа під'єднується до електромережі, у разі вимкнення живлення та коли таймер не встановлено.

+, — натисніть, щоби встановити час.

Приблизно через 5 секунд блимання припиниться, а на дисплеї відобразиться час.

Як змінити: Час доби

Крок 1 ⏻ — натискайте декілька разів, щоби змінити поточний час доби. ⏻ — почне блимати.

Крок 2 +, — натисніть, щоби встановити час. Приблизно через 5 секунд блимання припиниться, а на дисплеї відобразиться час.

Налаштування: Тривалість

Крок 1 Установіть функцію духової шафи й температуру.

Крок 2 ⚠️ — натискайте кілька разів. |→| почне блимати.

Крок 3 +, — натисніть, щоби встановити тривалість. На дисплеї відображається: |→| |→| — блимає після завершення встановленого часу. Лунає звуковий сигнал, і духова шафа вимикається.

Крок 4 Натисніть будь-яку кнопку, щоби вимкнути звуковий сигнал.

Крок 5 Поверніть перемикачі в положення «Вимкнено».

Налаштування: Таймер

Крок 1 ⚠️ — натискайте кілька разів. 🏱️ — почне блимати.

Крок 2 +, — натисніть, щоби встановити час. Функція запускається автоматично через 5 секунд. Після закінчення встановленого часу лунає сигнал.

Крок 3 Натисніть будь-яку кнопку, щоби вимкнути звуковий сигнал.

Крок 4 Поверніть перемикачі в положення «Вимкнено».

Скасування: Функції годинника

Крок 1

— натискайте декілька разів, доки не почне блимати символ функції годинника.

Крок 2

Натисніть і утримуйте:

Функцію годинника буде вимкнено через декілька секунд.

9. ВИКОРИСТАННЯ ПРИЛАДДЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

9.1 Встановлення аксесуарів

Невелика заглибина вгорі покращує безпеку. Крім того, заглибини запобігають

перекиданню. Високий обідок навкруги полички не дає посуду зісковзнути з полички.

Комбінована решітка:

Просуньте решітку між напрямними планками опорних рейок і переконайтеся, що її ніжки спрямовано донизу.

Деко для випічки / Глибоке деко:

Просуньте деко між напрямними планками опорних рейок.

10. ДОДАТКОВІ ФУНКЦІЇ

10.1 Вентилятор охолодження

Під час роботи приладу вентилятор охолодження автоматично вмикається для підтримки поверхонь проходними. Якщо

вимкнути прилад, вентилятор продовжуватиме працювати, доки прилад не охолоне.

10.2 Запобіжний термостат

Неправильна робота духової шафи чи пошкоджені компоненти можуть спричинити небезпечне перегрівання. Щоб

запобігти цьому, духова шафа обладнана термостатом, який припиняє подачу живлення. Духова шафа вмикається автоматично, коли температура знизиться.

11. ПОРАДИ І РЕКОМЕНДАЦІЇ

Див. розділи з інформацією щодо техніки безпеки.

11.1 Рекомендації щодо приготування

Духова шафа має чотири положення для встановлення поличок.

Нумерація рівнів починається з днища духової шафи.

Ваша духова шафа може випікати або смажити інакше, ніж попередня духова шафа.

Випікання тортів

Не відкривайте дверцята духової шафи, доки не сплине 3/4 встановленого часу готування.

Якщо ви використовуєте два дека для випічки одночасно, між ними треба залишити один порожній рівень.

Приготування м'яса та риби

Для дуже жирних страв використовуйте глибоке деко, щоби запобігти утворенню стійких плям у духовій шафі.

Зачекайте приблизно 15 хвилин, перш ніж нарізати м'ясо, щоби запобігти витіканню соку.

Додайте трохи води у глибоке деко, щоби уникнути утворення надмірної кількості диму в духовій шафі під час смаження. Щоб уникнути конденсації диму, додавайте воду одразу як вона висохне.

Тривалість приготування

Тривалість приготування залежить від типу страви, її консистенції та об'єму.

Якщо ви тільки почали користуватися приладом, ми рекомендуємо слідкувати за ефективністю готування. Знайдіть найкращі налаштування (налаштування підігріву, тривалість готування тощо) для вашого посуду, рецепти та кількість посуду, коли ви користуєтеся цим приладом.

11.2 Волога конвекція - рекомендовані аксесуари

Використовуйте темні матові форми та посуд. Вони краще поглинають тепло, ніж світлий колір та блискучий посуд.

Темне, матове діаметр 28 см

Темне, матове діаметр 26 см

Формочки

Кераміка діаметр 8 см, ви- сота 5 см

Темне, матове діаметр 28 см

11.3 Волога конвекція

Для отримання найкращих результатів дотримуйтеся рекомендацій, зазначених у таблиці нижче.

		(°C) (хв.)
Солодкі булочки, 12 шт.	деко для випікання або гли-бока жаровня	180 2 35 - 40
Булочки, 9 шт. деко для випікання або гли-бока жаровня		180 2 35 - 40
Піца, заморожена, 0,35 кг	решітка 220 2 35 - 40
Рулет із джемом деко для випікання або гли-бока жаровня		170 2 30 - 40
Брауні деко для випікання або гли-бока жаровня		180 2 30 - 40
Суфле, 6 шт. керамічні формочки на ре-шітці		200 3 30 - 40
Бісквітні коржі форма для коржа на решітці 170 2 20 - 30
Бісквітний торт форма для випікання на ре-шітці		170 2 35 - 45
Приварена риба, 0,3 кг	деко для випікання або гли-бока жаровня	180 3 35 - 45
Ціла риба, 0,2 кг деко для випікання або гли-бока жаровня		180 3 35 - 45
Рибне філе, 0,3 кг деко для піци на решітці 180 3 35 - 45
Варене м'ясо, 0,25 кг деко для випікання або гли-бока жаровня		200 3 40 - 50
Шашлик, 0,5 кг деко для випікання або гли-бока жаровня		200 3 25 - 35
Печиво, 16 шт.	деко для випікання або гли-бока жаровня	180 2 20 - 30
Мигдальні тістечка, 20 шт.	деко для випікання або гли-бока жаровня	180 2 40 - 45
Мафіни, 12 шт. деко для випікання або гли-бока жаровня		170 2 30 - 40
Солона випічка, 16 шт.	деко для випікання або гли-бока жаровня	170 2 35 - 45
Печиво з пісочного ті-ста, 20 шт.	деко для випікання або гли-бока жаровня	150 2 40 - 50(°C) (хв.)
Тарталетки, 8 шт. деко для випікання або гли-бока жаровня		170 2 20 - 30
Овочі, варені, 0,4 кг деко для випікання або гли-бока жаровня		180 3 35 - 40
Вегетаріанський ом-лет	деко для піци на решітці 200 3 30 - 45
Середземноморські овочі, 0,7 кг	деко для випікання або гли-бока жаровня	180 4 35 - 40

11.4 Інформація для дослідницьких установ

Тестування відповідно до стандарту IEC 60350-1.

			(°C) (xB)
Маленькі ті-стечка,16 штук на піддон	Традиційне го-тування	Деко для випічки	3 170 20 - 35 -
Маленькі ті-стечка,16 штук на піддон	Вентилятор Деко для випічки		3 160 20 - 35 -
Маленькі ті-стечка,16 штук на піддон	Вентилятор Деко для випічки		1 i 3 160 20 - 35 -
Яблучний пиріг, 2форми ∅20 см	Традиційне го-тування	Комбінова-на решітка	1 170 70 - 90 -
Яблучний пиріг, 2форми ∅20 см	Вентилятор Комбінова-на решітка		2 160 70 - 90 -
Бісквіт, форма для торта ∅26 см	Традиційне го-тування	Комбінова-на решітка	2 170 35 - 45 -
Бісквіт, форма для торта ∅26 см	Вентилятор Комбінова-на решітка		2 160 35 - 45 -

			(°C) (хв)
Пісочні хлі-бобулочні вироби	Традиційне го-тування	Деко для випічки	3 150 20 - 35 Попередньо прогрій-	те духову шафу про-тягом 10 хв.
Пісочні хлі-бобулочні вироби	Вентилятор Деко для випічки		3 150 20 - 35 Попередньо прогрій-	те духову шафу про-тягом 10 хв.
Грінки Гриль Комбінова-на решітка			3 макс. 1 - 5 Попередньо прогрій-	те духову шафу про-тягом 10 хв.
Бургер із яловичини,6 штук, 0,6 кг	Гриль Комбінова-на решітка і піддон для збирання жиру		3 макс. 20 - 30 Установіть комбіно-	вану решітку на тре-тій рівень, а піддон для збирання жиру — на другий рівень ду-хової шафи. Коли пройде половину ча-су приготування, пе-реверніть страву на другий бік.Попередньо прогрій-те духову шафу про-тягом 10 хв.

12. ДОГЛЯД І ОЧИЩЕННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

12.1 Примітки щодо чищення

Засоби для чи- щення

Очищайте передню поверхню приладу лише за допомогою серветки з мікрофібри, змо- ченої в теплій воді з додаванням м'якого засобу для чищення. Очистіть і перевірте ущільнювач дверцят навколо рами камери духовки.

Металеві поверхні слід чистити за допомогою розчину для чищення.

Використовуйте неагресивний засіб для чищення плям.

Щоденне кори- стування

Очищуйте камеру духової шафи після кожного використання. Накопичення жиру й інших залишків їжі може спричинити загоряння.

Всередині приладу або на скляній панелі дверцят може утворюватися конденсат. Щоб зменшити конденсацію, перед приготуванням страви дайте приладові попрацювати протягом 10 хвилин. Не залишайте готові страви всередині приладу довше 20 хвилин. Після кожного використання протирайте камеру лише серветкою з мікрофібри.

Аксесуари

Після кожного використання мийте та просушуйте всі аксесуари. Використовуйте лише серветку з мікрофібри, змочену в теплій воді з додаванням м'якого засобу для чищення. Не мийте аксесуари в посудомийній машині.

Аксесуари з антипригарним покриттям забороняється мити з використанням агресив- них засобів чи гострих предметів.

12.2 Як чистити: Заглибина камери

Очистіть заглибину камери, щоб видалити залишки вапна після готування з парою.

Налийте 250 мл білого оцту у заглибину камери. Використовуйте оцет із максимальною концентрацією 6% без домішок.

Зачекайте, доки оцет розчинить залишки вапна протягом 30 хвилин в умовах температури навколишнього середовища.

Помийте внутрішню камеру

м'якою ганчіркою і теплою водою.

Для функції: Вентилятор ПЛЮС очищуйте духову шафу після кожних 5–10 циклів готування.

12.3 Як зняти: Опорні рейки

Для очищення духової шафи вийміть опори поличок.

Крок 1 Вимкніть духову шафу й зачекайте, доки вона охолоне.

Крок 2 Спочатку потягніть передню части- ну опорної рейки від бічної стінки.

Крок 3 Потягніть задню частину опорної рейки від бокової стінки та зніміть решітку повністю.

Крок 4 Щоби встановити опори поличок, виконайте наведену вище процеду- ру у зворотній послідовності.

1 2

12.4 Спосіб використання: Очищення водою

Під час цієї процедури чищення з поверхні духової шафи за допомогою вологи усуваються залишковий жир та часточки їжі.

Крок 1 Налийте воду у заглибину камери: 200 мл.

Крок 2

Установіть функцію:

Крок 3 Виберіть температуру 90°C.

Крок 4 Дайте духовій шафі попрацювати 30 хвилин.

Крок 5 Вимкніть духову шафу.

Крок 6 Зачекайте, доки духова шафа охоло- не. Протріть внутрішню камеру м'якою тканиною.

12.5 Як зняти та встановити: Дверцята

Дверцята духової шафи складаються із двох скляних панелей. Для очищення дверцята духової шафи та внутрішню скляну панель можна зняти. Перш ніж знімати скляні панелі, прочитайте всю інструкцію «Зняття та встановлення дверцят».

⚠️ УВАГА

Не використовуйте духову шафу без скляних панелей.

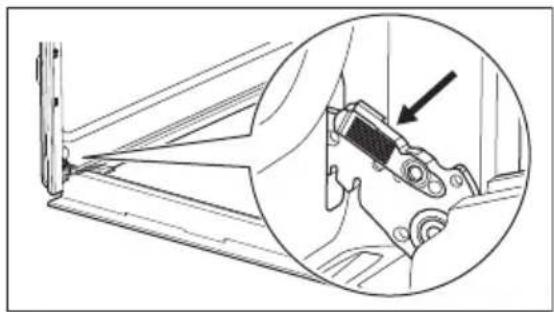

Крок 1 Повністю відчиніть дверцята й утримуйте обидві зависи.

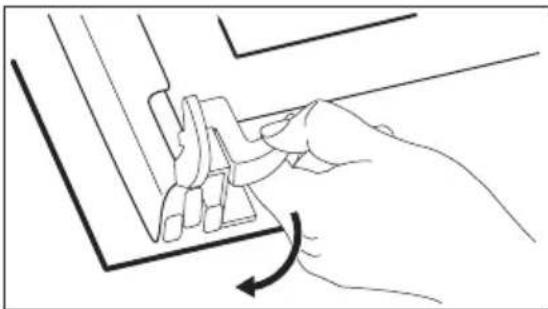

Крок 2 Підніміть і потягніть засувки до клацання.

Крок 3 Прикрийте дверцята духової шафи до середини першої позиції відкриття. Потім підніміть і потягніть дверцята, щоб вийняти їх із гнізд.

Крок 4 Покладіть дверцята на стійку поверхню, вкриту м'якою тканиною і вивільніть систему блокування для того, щоб витягти внутрішню скляну панель.

Крок 5 Поверніть фіксатори на 90° і вийміть їх із гнізд.

90°

Крок 6 Спочатку обережно підніміть і зніміть скляну панель.

1 2

Крок 7 Помийте скляні панелі теплою водою з милом. Ретельно витріть скляні панелі. Не мийте скляні панелі в посудомийній машині.

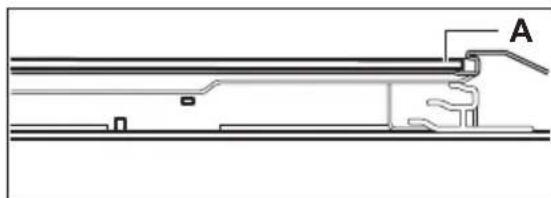

Крок 8 Після очищення встановіть скляну панель і дверцята духової шафи.

Якщо дверцята встановлені правильно, ви почуєте клацання при закриванні засувок.

При правильному встановленні оздоблення дверц- ят чути характерне клацання.

Переконайтеся, що ви вставили внутрішню скляну панель у відповідні гнізда.

12.6 Як замінити: Лампа

ПОПЕРЕДЖЕННЯ!

Небезпека враження електричним струмом.

Лампа може бути гарячою.

Перед заміною лампи:

Крок 1 Крок 2 Крок 3
Вимкніть духову шафу. Зачекайте,доки духова шафа охолоне.	Відключіть духову шафу від електромережі.	Покладіть рушник на дно камери духової шафи.

Задня лампа

Крок 1 Поверніть скляний плафон, щоб зняти його.

Крок 2 Очистіть скляний плафон.

Крок 3 Замініть лампу відповідною жаростійкою лампою, яка витримує нагрівання до 300 °C.

Крок 4 Установіть скляний плафон.

13. УСУНЕННЯ ПРОБЛЕМ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

13.1 Дії в разі виникнення проблем

У будь-яких випадках, які не зазначені у цій таблиці, зверніться до авторизованого сервісного центру.

Проблема Переконайтеся, що

Духова шафа не нагрівається.

Запобіжник перегорів.

Проблема Переконайтеся, що

Ущільнювач дверцят пошкоджено.	Не користуйтеся духо-вою шафою. Зверніться до авторизованого сер-вісного центру.
На дисплеї відобра-жається «12:00».	Була припинена подача електроенергії. Встановіть час доби
Вода витікає із заглиби-ни камери.	Забагато води у загли-бині камери.
Незадовільний резуль-тат приготування при застосуванні функції: Вентилятор ПЛЮС .	Ви заповнили заглибину камери водою.
Лампа не світиться. Лампочка перегоріла.

13.2 Дані щодо технічного обслуговування

Якщо Ви не можете вирішити проблему самостійно, зверніться до закладу, де Ви придбали прилад, або до авторизованого сервісного центру.

Дані, потрібні для сервісного центру, вказані на табличці з технічними даними. Паспортна табличка розташована на передньому краї камери приладу. Не знімайте паспортну табличку з камери приладу.

Рекомендуємо записати дані тут:

Модель (MOD.) ......

Код виробу (PNC) ......

Серійний номер (S.N.) ......

14. ЕНЕРГОЕФЕКТИВНІСТЬ

14.1 Інформація про виріб та інформаційний листок виробу\*

Назва постачальника Zanussi
Ідентифікатор моделі	ZOHEQ3K2 944068356ZOHIQ3K2 944068354
Індекс енергоефективності 95.1
Клас енергоефективності А
Споживання енергії при стандартному завантаженні, традицій-ний режим	0.89кВт•год/цикл
Споживання енергії при стандартному завантаженні, режим примусового використання вентилятора	0.78кВт•год/цикл
Кількість камер 1
Джерело нагрівання Електроенергія
Гучність 65л
Тип духової шафи Вбудована духова шафа
Маса	ZOHEQ3K2 29.0кг
	ZOHIQ3K2 29.0кг

IEC/EN 60350-1 - Електричні побутові прилади для готування їжі — частина 1: Плити, духові шафи, парові духові шафи та грилі — способи вимірювання продуктивності.

14.2 Енергозбереження

Прилад має функції, що допомагають зберігати електроенергію під час щоденного готування.

Переконайтеся в тому, що під час роботи дверцята приладу зачинені. Не відчиняйте дверцята приладу занадто часто під час готування. Підтримуйте чистоту ущільнювача дверцят і переконайтеся, що його належним чином зафіксовано.

Користуйтеся металевим посудом для покращення енергозбереження.

Коли можливо, не розігрівайте прилад перед готуванням.

Якщо ви послідовно готуєте кілька страв, зведіть перерви між ними до мінімуму.

Готування з використанням вентилятора

Коли можливо, використовуйте функції готування з вентилятором для збереження електроенергії.

Залишкове тепло

Якщо тривалість готування перевищує 30 хвилин, опустіть температуру приладу до мінімуму за 3–10 хвилин до завершення готування. Останні етапи готування страви будуть виконані за рахунок залишкового тепла.

Використовуйте залишкове тепло для розігрівання інших страв.

Підтримування страви теплою

Виберіть найнижчу температуру з можливих, щоб використати залишкове тепло для збереження їжі теплою.

Волога конвекція

Функція, призначена для збереження енергії під час готування.

15. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним символом 📣 Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров'я інших людей і забезпечити вторинну переробку електричних і електронних приладів. Не

викидайте прилади, позначені відповідним символом хазом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади.

zanussi.com
