РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZOHIQ3K2 ZANUSSI

RU Инструкция по эксплуатации | Духовой шкаф 134

15. ПЕРИВАЛЛОNTIKA ОЕМАТА

ПОСЕТИТЕ НАШ ВЕБ-САЙТ, ЧТОБЫ:

Найти инструкции по эксплуатации, а также рекомендации по использованию, устранению неисправностей, техническом обслуживании и ремонте: www.zanussi.com/support

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.... 134
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....137
3. УСТАНОВКА....140
4. ОПИСАНИЕ ПРИБОРА.... 141
5. ПАНЕЛЬ УПРАВЛЕНИЯ....141
6. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ.... 142
7. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....142
8. ФУНКЦИИ ЧАСОВ.... 144
9. ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ..... 146
10. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ....146
11. СОВЕТЫ И РЕКОМЕНДАЦИИ.....147
12. УХОД И ЧИСТКА....150
13. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.....154
14. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ.... 155
15. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ..... 156

1. ⚠СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей Инструкцией по эксплуатации. Изготовитель не несет ответственность за какие-либо травмы или ущерб, возникшие вследствие неправильной установки или эксплуатации. Всегда храните эту Инструкцию под рукой в надежном месте для последующего использования.

1.1 Безопасность детей и лиц с ограниченными возможностями

- Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при

условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им представление об опасности, связанной с его эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Не подпускайте детей и домашних животных к прибору во время его использования, а также когда прибор еще не успел остыть.
• Если прибор оснащен устройством защиты детей, его следует включить.
• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Данный прибор предназначен исключительно для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.

• Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных жилых помещениях, где такое использование не превышает (среднего) уровня бытового использования.

• Установка прибора и замена кабеля должны выполняться только квалифицированным специалистом и замените кабель.

• Не эксплуатируйте прибор до его установки во встроенную мебель.
  • Перед проведением любой операции по обслуживанию отключите прибор от сети питания.
• Во избежание несчастного случая, замену поврежденного кабеля питания должен выполнять изготовитель, авторизованный сервисный центр или специалист с аналогичной квалификацией.
  • ВНИМАНИЕ! Прежде чем приступить к замене лампочки, выключите прибор, чтобы избежать поражения электрическим током.
• ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Необходимо соблюдать меры предосторожности и не касаться нагревательных элементов или поверхности внутренней камеры прибора.
• Всегда используйте кухонные рукавицы для установки или извлечения аксессуаров или посуды из прибора.

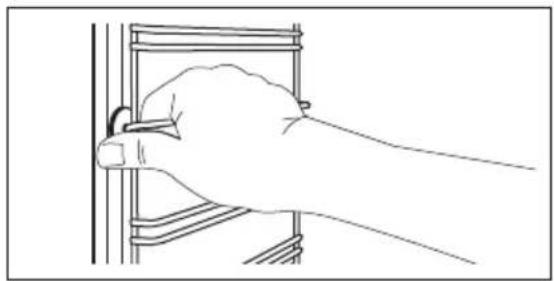

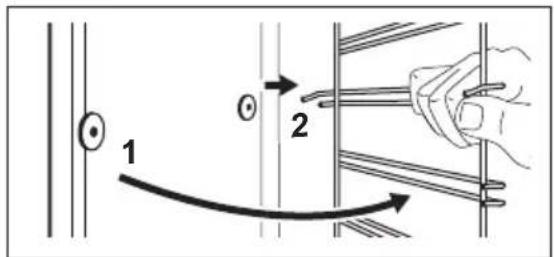

• Чтобы извлечь направляющие противня, сначала потяните переднюю часть направляющей, а затем заднюю часть от боковых стенок. Установка направляющих выполняется в обратном порядке.
• Не используйте для очистки прибора пароочиститель.
• Не используйте для очистки стеклянной дверцы жесткие абразивные чистящие средства или острые металлические скребки, так как ими можно поцарапать поверхность стекла, в результате чего оно может лопнуть.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Установка прибора должна осуществляться только квалифицированным специалистом!

• Удалите всю упаковку.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
• Всегда будьте осторожны при перемещении прибора, поскольку он тяжелый. Всегда используйте защитные перчатки и закрытую обувь.
• При перемещении прибора не тяните за его ручку.
• Разместите прибор в безопасном месте, отвечающем требованиям установки.
• Обеспечьте наличие минимально допустимых зазоров между соседними приборами и предметами мебели.
  • Перед установкой прибора убедитесь, что дверца прибора свободно открывается.
• Прибор оснащен электрической системой охлаждения. Она работает от сети электропитания.

Минимальная высота шкафа (минимальная высота шкафа под столешницей)	590 (600) мм
Ширина шкафа 560 мм
Глубина шкафа 550 (550) мм
Высота передней стороны прибора	598 мм
Высота задней стороны прибора	579 мм
Ширина передней стороны прибора	594 мм
Ширина задней стороны прибора	558 мм
Глубина прибора 561 мм

Глубина встраивания прибора	540 мм
Глубина с открытой двер-цей	1007 мм
Минимальный размер от-верстия для вентиляции.Отверстие сзади в ниж-ней части	560x20 мм
Длина кабеля электропи-тания. Кабель находитсяв правом углу сзади	1100 мм
Винты крепления 4x25 мм

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.
• Прибор должен быть заземлен.
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
• Включайте прибор только в правильно установленную электрическую розетку с контактом заземления.
• Не пользуйтесь тройниками и удлинителями.
• Следите за тем, чтобы не повредить вилку сетевого шнура и сетевой кабель. В случае необходимости замены сетевого шнура обратитесь в наш авторизованный сервисный центр.
• Не допускайте контакта сетевых кабелей или их приближения к дверце прибора или нише под прибором, особенно если дверца сильно нагрета.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
  • Вставляйте вилку сетевого кабеля в розетку только в конце установки

прибора. Убедитесь, что после установки прибора к вилке сетевого шнура есть свободный доступ.

• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Следует использовать подходящие размыкающие устройства: автоматические выключатели, предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), УЗО и контакторы.
• Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор между разомкнутыми контактами не менее 3 мм.
• Данный прибор поставляется с сетевым шнуром и вилкой.

Типы кабелей, пригодные для установки или замены в Европе:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

При выборе сечения кабеля используйте значение полной мощности (см. табличку с техническими данными). Также можно обратиться к таблице:

Общая мощность (Вт)

Сечение кабеля (мм²)

максимум 1380 3x0.75

максимум 2300 3x1

максимум 3680 3x1.5

Провод заземления (желто-зеленого цвета) должен быть на 2 см длиннее проводов фазы и нейтрали (коричневый и синий провода).

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожога и поражения электрическим током или взрыва.

• Не вносите изменения в конструкцию данного прибора.
• Убедитесь, что вентиляционные отверстия не заблокированы.
• Не оставляйте прибор без присмотра во время его работы.
• Выключайте прибор после каждого использования.
• Соблюдайте осторожность при открывании дверцы прибора во время его работы. Может произойти выброс горячего воздуха.
• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.
• Не надавливайте на открытую дверцу.
• Не используйте прибор как столешницу или подставку для каких-либо предметов.
• Открывайте дверцу прибора, соблюдая осторожность. Использование спиртосодержащих ингредиентов может привести к образованию спиртовых паров в воздухе.
• Не допускайте контакта искр или открытого пламени с прибором при открывании дверцы.
• Не ставьте на прибор или рядом с ним легковоспламеняющиеся материалы или пропитанные ими предметы.

ВНИМАНИЕ!

Существует риск повреждения прибора.

• Для предупреждения повреждения и изменения цвета эмали.
  – Не кладите в прибор посуду и другие предметы непосредственно на дно.
  – Не кладите непосредственно на дно прибора алюминиевую фольгу.
  – Не заливайте воду непосредственно в горячий прибор.

– Не храните влажную посуду и еду в приборе после окончания приготовления.
– Соблюдайте осторожность при снятии или установке аксессуаров.

• Изменение цвета эмали или нержавеющей стали не влияет на эффективность работы прибора.
• Для приготовления кондитерских изделий и выпечки, содержащих большое количество влаги, используйте глубокий эмалированный противень. Фруктовые соки оставляют пятна, которые сложно удалить.
• Всегда готовьте при закрытой дверце прибора.
  • В случае установки прибора за мебельной панелью (например, дверцей) позаботьтесь о том, чтобы во время работы прибора дверца ни в коем случае не оказывалась закрытой. Тепло и влага, образующиеся за закрытой дверцей или мебельной панелью, могут привести к последующему повреждению прибора, места его установки или пола. Не закрывайте дверцу мебели до полного остывания прибора после использования.

2.4 Уход и чистка

ВНИМАНИЕ!

Существует риск травмы, пожара или повреждения прибора.

• Перед выполнением операций по очистке и уходу выключите прибор и извлеките вилку сетевого кабеля из розетки.
- Убедитесь, что прибор остыл. В противном случае стеклянные панели могут треснуть.
- Поврежденные стеклянные панели следует заменять незамедлительно. Обратитесь в авторизованный сервисный центр.
- Соблюдайте осторожность при снятии дверцы с прибора. Дверца – тяжелая!
- Во избежание повреждения покрытия прибора производите его регулярную очистку.

• Очищайте прибор мягкой влажной тряпкой. Используйте только нейтральные моющие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.
  • В случае использования спрея для очистки следуйте инструкции по безопасности на его упаковке.

2.5 Внутреннее освещение

ВНИМАНИЕ!

Существует опасность поражения электрическим током.

• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.
• Данный продукт содержит источник света класса энергоэффективности G.
• Используйте только лампы той же спецификации.

2.6 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр.
• Используйте только оригинальные запасные части.

2.7 Утилизация

ВНИМАНИЕ!

Существует опасность травмы или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.

- Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

- Удалите защелку дверцы, чтобы дети или домашние животные не оказались заблокированными в приборе.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

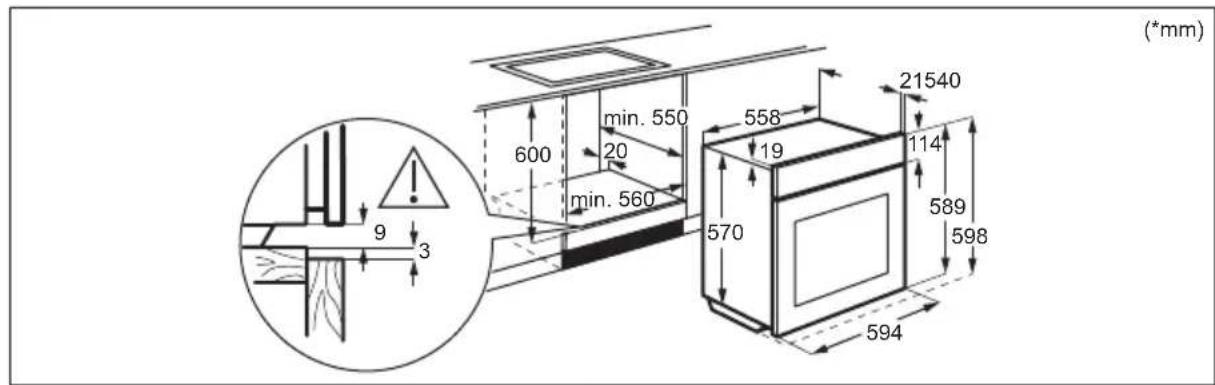

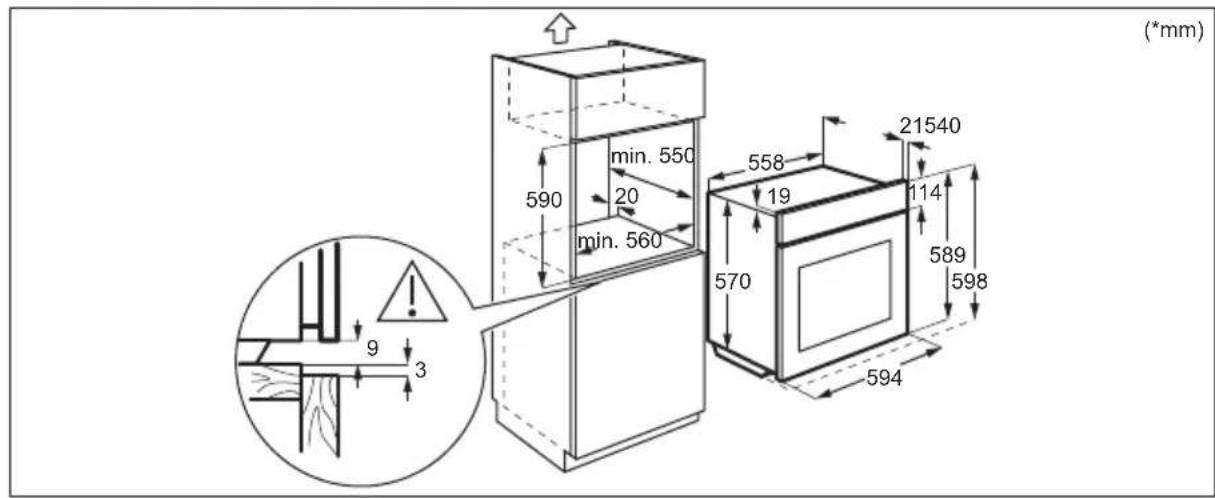

3.1 Встраивание

(*mm) 600 min. 550 20 min. 560 558 19 21540 114 589 598 570 594 9 3

min. 550 590 20 min. 560 558 19 21540 114 589 598 570 9 3 594 (*mm)

3.2 Крепление духового шкафа к кухонной мебели

1 Панель управления
2 Индикатор/символ включения
3 Ручка выбора режимов нагрева
4 Дисплей
5 Ручка управления (для температуры)
6 Индикатор/символ температуры
7 Вентиляционные отверстия вентилятора охлаждения
8 Нагревательный элемент
9 Лампа освещения
10 Вентилятор
11 Съемная опора противня
12 Выемка камеры - Контейнер для водяной очистки
13 Положения противня

4.2 Аксессуары

- Решетка

Для использования с посудой, формами для выпечки, а также при приготовлении жаркого.

• Эмалированный противень

Для приготовления кондитерских изделий и печенья.

- Глубокий эмалированный противень для гриля

Для выпекания и приготовления жаркого, а также в качестве поддона для сбора жира.

5. ПАНЕЛЬ УПРАВЛЕНИЯ

5.1 Утапливаемые ручки

Чтобы начать пользоваться прибором, нажмите на ручку. Ручка выйдет из утопленного положения.

5.2 Сенсоры / Кнопки

—	Установка текущего времени.
➊	Включение функции часов.
+	Установка текущего времени.

5.3 Дисплей

A B 08:08 →

A. Функции часов B. Таймер

6. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

6.1 Перед первым использованием

Во время предварительного разогрева из духового шкафа могут исходить неприятные запахи или дым. Обеспечьте надлежащую вентиляцию помещения.

War 1 War 2

War 3

Установка времени на часах Очистка духового шкафа Предварительный разогрев пустого духового шкафа

1. Установите время с помощью кнопок и . Приблизительно через пять секунд мигание прекратится и на дисплее отобразится текущее время.

1. Извлеките все принадлежности и съемные направляющие для противней из духового шкафа.2. Используйте только ткань из микрофибры, смоченную в теплой воде с добавлением мягкого моющего средства, для очистки духового шкафа и аксессуаров.

1. Установите максимальную температуру для режима: Время: 1 ч.2. Установите максимальную температуру для режима: Время: 15 мин.3. Установите максимальную температуру для режима: Время: 15 мин.

Выключите духовой шкаф и дайте ему остыть. Поместите в духовой шкаф все принадлежности и установите съемные направляющие для противней.

7. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

7.1 Способ настройки Режим нагрева

Пункт 1 Поверните ручку выбора режимов нагрева для выбора режима нагрева.

Пункт 2 Поворотом ручки управления задайте нужную температуру.

Пункт 3 Для выключения духового шкафа по окончании приготовления поверните ручки в положение «Выкл».

7.2 Настройка функции: Горячий воздух ПЛЮС

ВНИМАНИЕ!

Существует риск получения ожогов и повреждения прибора.

Шаг 1 Убедитесь, что духовой шкаф остыл.

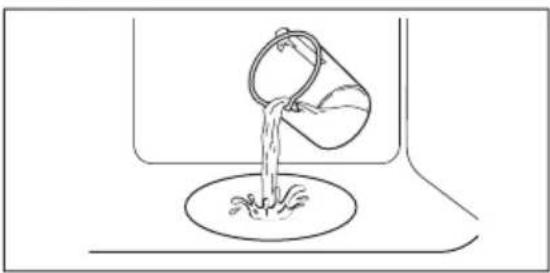

War 2 Наполните выемку камеры водопроводной водой.

① Максимальная емкость выемки для камеры духового шкафа составляет 250 мл. Не наполняйте выемку камеры духового шкафа во время приготовления или когда прибор горячий.

Шаг 4 Задайте температуру поворотом ручки управления.

War 5 Перед началом приготовления прогрейте пустой духовой шкаф в течение примерно 10 минут для создания влажности.

Шаг 6 Поместите пищу в духовой шкаф. См. главу «Советы и рекомендации». Не открывайте дверцу духового шкафа во время приготовления.

Шаг 7 Для выключения духового шкафа поверните ручку режимов нагрева в положение «Выкл».

Шаг 8 По окончании работы функции осторожно откройте дверцу. Высвобождаемая влага может привести к получению ожогов.

Шаг 9 Убедитесь, что духовой шкаф остыл. Удалите из выемки камеры оставшуюся воду.

7.3 Режимы нагрева

Режим нагре- ва

Применение

Положение «Выкл»

Духовой шкаф выключен.

Освещение

Режим нагре- ва

Применение

Горячий воздух ПЛЮС / Водяная очистка

Повышение влажности в ходе приготовления. Чтобы добиться нужного цвета и хрустящей корочки во время выпечки. Повышение сочности при разогреве.

Подробнее см. главу «Уход и очистка»: Водяная очистка.

Режим нагрева	Применение
[АВХА]Горячий воздух	Одновременное выпекание,жарка и высушивание продуктов максимум на двух уровнях.Установите температуру на 20 °C – 40 °C ниже, чем для режима Традиционное приготовление.
Влажная конвекция	Данная функция специально разработана для обеспечения экономии электроэнергии во время приготовления. При использовании данной функции температура внутри камеры может отличаться от заданной температуры. Уровень мощности может быть снижен. Подробнее см. указания на тему Влажная конвекция в главе «Ежедневное использование».
Нижний нагрев	Выпекание пирогов с хрустящей нижней корочкой и консервирование продуктов.
Режим конвекции	Одновременное приготовление разных блюд, требующих одинаковой температуры приготовление более чем на одном уровне без взаимопроникновения запахов.
Турбо-гриль	Жарка крупных кусков мяса или птицы с костями на одном уровне. Приготовление гратенов и обжаривание.

8. ФУНКЦИИ ЧАСОВ

8.1 Функции часов

Часы Назначение
(WSTS)Установка времени суток	Установка, изменение или контроль времени суток.
(VSS6)Продолж.	Установка продолжительности работы духового шкафа.
(СТНО)Таймер	Установка времени обратного отсчета. Эта функция не влияет на работу духового шкафа. Данную функцию можно включить в любое время – даже тогда, когда сам духовой шкаф выключен.

8.2 Способ настройки: Функции часов

Способ настройки: Установка времени суток

При подключении духового шкафа к электросети после перебоя электроснабжения или в случае, если текущее время не установлено, мигает ⏻

Установите время с помощью кнопок + -

Приблизительно через пять секунд мигание прекратится и на дисплее отобразится текущее время.

Смена параметра: Установка времени суток

Шаг 1 Изменение времени суток производится многократным нажатием 📋 замигает . 🌐

Шаг 2 Установите время с помощью кнопок + . —

Приблизительно через пять секунд мигание прекратится и на дисплее отобразится текущее время.

Способ настройки: Продолж.

Шаг 1 Выберите режим нагрева и задайте температуру духового шкафа.

War 2 Несколько раз нажмите ⚠замигает . |→|

Шаг 3 Установите продолжительность с помощью кнопок + - На дисплее отображается: |→|

По окончании заданного времени на дисплее замигает . Раздастся звуковой сигнал, и духовой шкаф выключится.

Шаг 4 Для отключения сигнала нажмите любую кнопку.

Шаг 5 Поверните ручки на отметку «Выкл».

Шаг 1 Несколько раз нажмите 📁 замигает .

War 2 Установите время с помощью кнопок + . —

Функция запускается автоматически через 5 секунд.

По истечении заданного времени раздастся звуковой сигнал.

Шаг 3 Для отключения сигнала нажмите любую кнопку.

Шаг 4 Поверните ручки на отметку «Выкл».

Отмена функции: Функции часов

War 1 Нажимайте кнопку до тех пор, пока не замигает символ часов.

Шаг 2 Нажмите и удерживайте: —

Через несколько секунд функция часов будет отключена.

9. ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

9.1 Установка принадлежностей

Небольшой выступ наверху повышает безопасность. Выступы также служат

защитой от опрокидывания. Высокий ободок по периметру решетки служит для предотвращения соскальзывания посуды с решетки.

Решетка:

Вставьте решетку между направляющими убедившись, что опоры смотрят вниз.

Эмалированный противень / Противень для жарки:

Вставьте противень между направляющими планками духового шкафа.

10. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

10.1 Вентилятор охлаждения

Во время работы прибора вентилятор автоматически включается, чтобы охлаждать поверхности прибора. При выключении прибора вентилятор продолжает работать до тех пор, пока прибор не остынет.

10.2 Предохранительный термостат

Неправильная эксплуатация или неисправность какого-либо компонента может привести к опасному перегреву духового шкафа. Для предотвращения этого духовой шкаф оборудован предохранительным термостатом, при необходимости отключающим электропитание. При снижении

11. СОВЕТЫ И РЕКОМЕНДАЦИИ

См. главы, содержащие Сведения по технике безопасности.

11.1 Рекомендации по приготовлению

Духовой шкаф имеет четыре положения противней.

Положения противней отсчитываются от дна духового шкафа.

Ваш духовой шкаф может выпекать или жарить отлично от того духового шкафа, который был у вас ранее.

Выпекание тортов

Не открывайте дверцу духового шкафа, пока не пройдет 3/4 заданного времени приготовления.

При одновременном использовании двух эмалированных противней для выпекания оставляйте между ними пустой уровень.

Приготовление мяса и рыбы

Используйте противень для жарки для приготовления очень жирных блюд, чтобы

не допустить образования стойких пятен в духовом шкафу.

По окончании приготовления мяса рекомендуется подождать не менее 15 минут перед тем, как разрезать его — тогда оно останется сочным.

Во избежание чрезмерного образования дыма во время жарки добавьте немного воды на противень для жарки. Во избежание конденсации дыма доливайте воду по мере её испарения.

Время приготовления

Время приготовления зависит от типа приготовляемых продуктов, их консистенции и количества.

Приступая к использованию прибора, следите за ходом приготовления. При использовании этого прибора необходимо выбрать оптимальные настройки (настройки нагрева, время приготовления и т. д.) с учетом вашей кухонной посуды, рецептов и количества продуктов.

11.2 Влажная конвекция — рекомендуемые аксессуары

Используйте темные и неотражающие формы и контейнеры. Они лучше поглощают тепло, чем емкости светлых цветов и отражающая посуда.

Емкость для запекания

Горшочки

Темная, неотражающая диаметр 28 см

Темная, неотражающая диаметр 26 см

Керамика диаметр 8 см, вы- сота 5 см

Темная, неотражающая диаметр 28 см

11.3 Влажная конвекция

Для достижения оптимальных результатов воспользуйтесь рекомендациями, приведенными в таблице ниже.

		(°C) (мин)
Сладкие булочки, 12 шт.	эмалированный противень или поддон	180 2 35 - 40
Рулеты, 9 шт. эмалированный противень или поддон		180 2 35 - 40
Пицца, заморож., 0,35 кг	решетка 220 2 35 - 40
Швейцарский рулет эмалированный противень или поддон		170 2 30 - 40
Шоколадный торт эмалированный противень или поддон		180 2 30 - 40
Суфле, 6 шт. керамические формочки на решетке		200 3 30 - 40
Бискв. осн. для откр. пир.	форма для основы флана на решетке	170 2 20 - 30
Бисквитный торт емкость для диетического приготовления на решетке		170 2 35 - 45
Отварная рыба, 0,3 кг эмалированный противень или поддон		180 3 35 - 45
Рыба, целиком, 0,2 кг эмалированный противень или поддон		180 3 35 - 45
Рыбное филе, 0,3 кг сковорода для пицы на решетке		180 3 35 - 45
Тушеное мясо, 0,25 кг	эмалированный противень или поддон	200 3 40 - 50
Шашлык, 0,5 кг эмалированный противень или поддон		200 3 25 - 35
Печенье, 16 шт. эмалированный противень или поддон		180 2 20 - 30
Макарони, 20 шт. эмалированный противень или поддон		180 2 40 - 45
Маффины, 12 шт. эмалированный противень или поддон		170 2 30 - 40
Несладкие изделия, 16 шт.	эмалированный противень или поддон	170 2 35 - 45
Печенье из песочного теста, 20 шт.	эмалированный противень или поддон	150 2 40 - 50
[ТА6А]	[АКWW]	[536У]
		(°С) (мин)
Тарталетки, 8 шт. эмалированный противеньили поддон		170 2 20 - 30
Овощи, тушеные, 0,4 кг	эмалированный противеньили поддон	180 3 35 - 40
Вегетарианский ом-лет	сковорода для пицы на ре-шетке	200 3 30 - 45
Овощи по-средизем-номорски, 0,7 кг	эмалированный противеньили поддон	180 4 35 - 40

11.4 Информация для испытательных организаций

Испытания согласно IEC 60350-1.

			(°C) (мин)
Маленькие торты (16 шт на противне)	Традиционное приготовление	Эмалированный противень	3 170 20 - 35 -
Маленькие торты (16 шт на противне)	Горячий воздух	Эмалированный противень	3 160 20 - 35 -
Маленькие торты (16 шт на противне)	Горячий воздух	Эмалированный противень	1 и 3 160 20 - 35 -
Яблочный пирог, две формы ∅20 см	Традиционное приготовление	Решетка 1 170 70 - 90 -
Яблочный пирог, две формы ∅20 см	Горячий воздух	Решетка 2 160 70 - 90 -
Бисквит в форме для выпечки диаметром 26 см	Традиционное приготовление	Решетка 2 170 35 - 45 -
Бисквит в форме для выпечки диаметром 26 см	Горячий воздух	Решетка 2 160 35 - 45 -

			(°C) (мин)
Песочное печенье	Традиционное приготовление	Эмалированный противень	3 150 20 - 35 Предварительно раз-	зогрейте духовой шкаф в течение 10 мин.
Песочное печенье	Горячий воздух	Эмалированный противень	3 150 20 - 35 Предварительно раз-	зогрейте духовой шкаф в течение 10 мин.
Тосты Гриль Решетка 3 макс. 1 - 5 Предварительно раз-				зогрейте духовой шкаф в течение 10 мин.
Бургер с го-вядиной, 6 штук, 0,6 кг	Гриль Решетка и сковорода		3 макс. 20 - 30 Установите решетку	на третий уровень и поддон на второй уровень духового шкафа. По истечении половины времени приготовления пере-верните продукты. Предварительно раз-зогрейте духовой шкаф в течение 10 мин.

12. УХОД И ЧИСТКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

12.1 Примечание по очистке

Чистящие средства

Лицевую поверхность прибора следует протирать только тканью из микрофибры, смоченной в теплой воде с моющим средством. Очищайте и проверяйте уплотнение дверцы по периметру рамки камеры.

Для чистки металлических поверхностей используйте чистящее средство.

Очищайте пятна мягким моющим средством.

Ежедневное ис- пользование

Внутреннюю камеру необходимо мыть после каждого использования. Накопление жира или других отложений может привести к возгоранию.

Внутри прибора или на стеклянных панелях дверцы прибора может конденсироваться влага. Для уменьшения конденсации прогрейте прибор в течение 10 минут перед началом приготовления. Не держите продукты в приборе дольше 20 минут. После каждого использования камеру следует насухо протирать только тканью из микрофибры.

Аксессуары

Очистите все аксессуары после каждого использования и дайте им высохнуть. Используйте только ткань из микрофибры, смоченную в теплой воде с мягким моющим средством. Не мойте аксессуары в посудомоечной машине.

Не используйте для мытья аксессуаров с антипригарным покрытием абразивные чистящие средства или предметы с острыми краями.

12.2 Очистка: Выемка камеры

Очищайте выемку от известкового налета, остающегося после приготовления с использованием пара.

War 1 War 2 War 3

Налейте 250 мл белого уксуса в выемку внутренней камеры. Используйте уксус концентрации не выше 6% и без каких-либо добавок.

Оставьте уксус на 30 минут при комнатной температуре, позволив ему растворить известковый налет.

Очистите внутреннюю камеру мягкой тряпкой, смоченной в теплой воде.

Для функции: Горячий воздух ПЛЮС вымойте духовой шкаф каждые 5–10 циклов приготовления.

12.3 Снятие: Направляющие для противней

Для очистки духового шкафа извлеките направляющие для противней.

Шаг 1 Выключите духовой шкаф и дайте ему остыть.

Шаг 2 Потяните переднюю часть направ- ляющей для противня в сторону от боковой стенки.

Шаг 3 Вытяните заднюю часть направ- ляющей в сторону от боковой стен- ки и снимите ее.

War 4 Установка направляющих выполняется в обратном порядке.

1 2

12.4 Применение: Водяная очистка

В данной процедуре очистки влажность используется для облегчения удаления

остающихся в духовом шкафу загрязнений в виде жира и частиц пищи.

Шаг 1 Налейте воды в выемку камеры. 200 мл.

War 2

Установите функцию:

Шаг 3 Установите температуру 90°C.

Шаг 4 Дайте духовому шкафу поработать 30 мин.

Шаг 5 Выключите духовой шкаф.

Шаг 6 Дождитесь остывания духового шкафа. Вытрите внутреннюю камеру насухо мягкой тряпкой.

12.5 Извлечение и установка: Дверца

В дверце духового шкафа имеются две стеклянные панели. Дверца духового шкафа и внутренняя стеклянная панель снимаются для чистки. Перед извлечением стеклянных панелей прочитайте инструкцию «Извлечение и установка стеклянных панелей» целиком.

ПРЕДУПРЕЖДЕНИЕ

Не используйте духовой шкаф без стеклянных панелей.

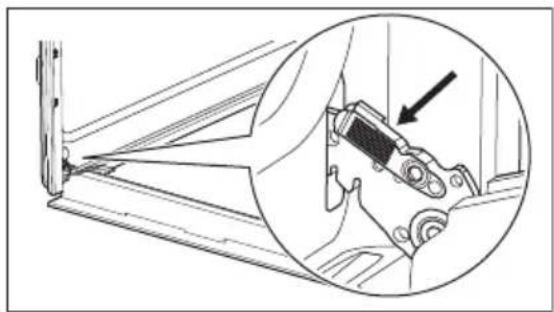

Шаг 1 Откройте дверцу до конца и возьмитесь за обе петли.

War 2 Поднимите и потяните защелки до щелчка.

Шаг 3 Прикройте дверцу наполовину, т.е. до первого фиксируемого положения. Затем вытяните дверцу вверх и вперед, чтобы высвободить ее из гнезда.

Шаг 4 Положите дверцу на устойчивую поверхность, подложив мягкую ткань, и отожмите стопоры, чтобы снять внутреннюю стеклянную панель.

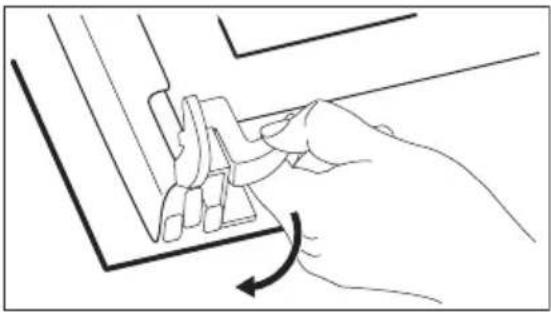

Шаг 5 Поверните фиксаторы на 90° и извлеките их из своих гнезд.

90°

Шаг 6 Сначала осторожно поднимите, а затем снимите стеклянную панель.

1 2

Шаг 7 Вымойте стеклянные панели водой с мылом. Осторожно вытрите стеклянные панели досуха. Не мойте стеклянные панели в посудомоечной машине.

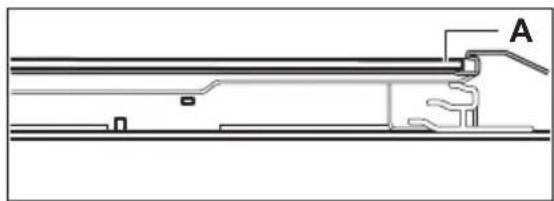

Шаг 8 После очистки установите стеклянную панель и дверцу духового шкафа.

Если дверца установлена правильно, при закрытии защелок раздастся щелчок.

Если установка произведена правильно, рамка дверцы защелкнется. Внутренняя стеклянная панель должна обязательно находиться в своих направляющих.

12.6 Замена лампы освещения

ВНИМАНИЕ!

Существует опасность поражения электрическим током. Лампа может быть горячей.

Перед заменой лампы:

War 1 War 2 War 3
Выключите духовой шкаф. Дождитесь остывания духового шкафа.	Отключите духовой шкаф от сети электропитания.	Положите ткань на дно внутренней камеры.

Задняя лампа

War 1 Чтобы снять плафон, поверните его.

War 2 Очистите стеклянную крышку.

War 3 Замените лампу на аналогичную с жаростойкостью 300 °C.

War 4 Установите стеклянную крышку.

13. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

13.1 Что делать, если...

В случаях, не указанных в данной таблице, обращайтесь в авторизованный сервисный центр.

Проблема Убедитесь, что...

Духовой шкаф не нагревается.	Сработал предохранитель.
Повреждено уплотнение дверцы.	Не используйте духовой шкаф. Обратитесь в авторизованный сервисный центр.

Проблема Убедитесь, что...

На дисплее отображается символ «12.00».	Сбой электропитания.Установка Времени Суток.
Из выемки камеры духового шкафа выливается вода.	Слишком много воды в выемке камеры духового шкафа.
Неудовлетворительные результаты приготовления при использовании функции: Горячий воздух ПЛЮС .	Выемка камеры духового шкафа наполнена водой.
Не горит лампа освещения.	Лампа перегорела.

13.2 Данные о техническом обслуживании

Если самостоятельно справиться с проблемой не удается, обратитесь в магазин, в котором был приобретен прибор, или в авторизованный сервисный центр.

Данные для сервисных центров находятся на табличке с техническими данными. Табличка с техническими данными находится на передней рамке камеры прибора. Не удаляйте табличку с техническими данными из внутренней камеры прибора.

Рекомендуем записать их здесь:

Название модели (MOD.)

Продуктовый номер (PNC)

Рекомендуем записать их здесь:

Серийный номер (S.N.) ....

14. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

14.1 Информация об изделии и технические характеристики изделия

Название поставщика Zanussi
Модель	ZONEQ3K2 944068356ZOHIQ3K2 944068354
Индекс энергоэффективности 95.1
Класс энергетической эффективности А
Потребление энергии в стандартном режиме (ECelelectric cavity) 0.89кВт·ч/цикл
Потребление энергии в режиме с принудительной циркуляцией воздуха, если имеется (ECelelectric cavity)	0.78кВт·ч/цикл
Количество камер 1
Источник нагрева Электричество
Объём камеры (V) 65л
Тип духового шкафа Встроенный духовой шкаф
Масса (M)	ZONEQ3K2 29.0кг
	ZOHIQ3K2 29.0кг

IEC/EN 60350-1 — Бытовые электрические приборы для приготовления пищи — Часть 1: Серии, духовые шкафы, пароварки и грили - Методы определения показателей.

14.2 Экономия электроэнергии

Данный прибор имеет функции для экономии электроэнергии во время приготовления.

Позаботьтесь о том, чтобы дверца во время работы прибора была плотно закрыта. Во время приготовления не открывайте дверцу прибора слишком часто. Следите за чистотой уплотнителя дверцы и за тем, чтобы он был как следует закреплен на своем месте.

Для повышения энергосбережения используйте металлическую посуду.

При возможности не производите предварительный разогрев прибора перед приготовлением.

Во время приготовления нескольких блюд за раз сводите перерывы между выпечкой/жаркой к минимуму.

Приготовление с использованием вентилятора

По возможности выбирайте функции приготовления, в которых используется вентилятор, чтобы сберечь электроэнергию.

Остаточное тепло

Если длительность приготовления превышает 30 минут, уменьшите температуру прибора до минимальной за 3-10 минут до окончания приготовления.

Продолжится приготовление остаточного тепла внутри прибора.

Используйте остаточное тепло для разогрева других блюд.

Сохранение пищи в теплом состоянии

Для использования остаточного тепла для сохранения пищи в теплом состоянии

выбирайте максимально низкое значение температуры и сохраняйте блюдо в тепле.

Влажная конвекция

Данная функция специально разработана для обеспечения экономии электроэнергии.

15. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте

вместе с бытовыми отходами бытовую технику, помеченную символом 🚗

Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

Крок 1 Крок 2 Крок 3
