Тип продукта	Встраиваемая духовка
Бренд	Zanussi
Модель	ZOB7442X
Тип управления	Электронное, сенсорное
Объем	65 л
Количество функций	8
Функции нагрева	Верхний и нижний нагрев, гриль, конвекция, размораживание, быстрый разогрев
Диапазон температур	50–250 °C
Материал внутренней камеры	Эмаль EasyClean
Тип очистки	Пиролитическая
Подключение к электросети	220–240 В, 50/60 Гц
Мощность подключения	3,0 кВт
Энергетический класс	A+
Размеры (В×Ш×Г)	595 × 595 × 560 мм
Размеры ниши (В×Ш×Г)	585 × 560 × 550 мм
Вес	35 кг
Цвет	Нержавеющая сталь
Дверца	Откидная, стеклянная, 4 слоя
Безопасность	Блокировка от детей, защитное отключение
Комплектация	2 решетки, 1 противень
Особенности	Индикатор остаточного тепла, подсветка, таймер

Часто задаваемые вопросы - ZOB7442X ZANUSSI

Как установить духовку Zanussi ZOB7442X?

Духовка должна устанавливаться в специальную нишу. Убедитесь, что вентиляционные отверстия не заблокированы. Для подключения к электросети обратитесь к квалифицированному электрику. Все инструкции по установке приведены в прилагаемом руководстве.

Как включить духовку в первый раз?

Перед первым использованием прогрейте пустую духовку при 200 °C в течение 30 минут, чтобы удалить запахи. Затем дайте остыть и вымойте внутреннюю камеру.

Что такое пиролитическая очистка и как ею пользоваться?

Пиролитическая очистка — это функция, которая сжигает загрязнения при высокой температуре (около 500 °C). Выберите режим пиролиза, удалите решетки и противни, закройте дверцу и запустите цикл. После остывания протрите камеру влажной тряпкой.

Как разблокировать панель управления, если включена блокировка от детей?

Нажмите и удерживайте кнопку блокировки (обычно значок с ключом) в течение 3 секунд, пока не появится звуковой сигнал и индикатор блокировки не погаснет.

Почему духовка не нагревается?

Проверьте, подключена ли духовка к электросети, включен ли автоматический выключатель. Убедитесь, что выбран режим нагрева и задана температура. Если проблема сохраняется, обратитесь в сервисный центр.

Как заменить лампочку в духовке?

Отключите духовку от сети. Открутите стеклянный колпак, замените лампочку на такую же (с термостойкостью до 300 °C). Установите колпак обратно. Используйте лампочку мощностью 25 Вт, тип G9.

Можно ли использовать алюминиевую фольгу в духовке?

Да, но не кладите фольгу прямо на дно духовки, так как это может повредить эмаль. Используйте фольгу для накрывания продуктов, избегая контакта с нагревательными элементами.

Как настроить таймер?

Нажмите кнопку таймера, установите нужное время с помощью ручки регулировки. Через несколько секунд таймер запустится. По окончании прозвучит звуковой сигнал.

Что делать, если на дисплее появляется код ошибки?

Запишите код ошибки и отключите духовку на 5 минут, затем включите снова. Если код не исчезает, обратитесь в сервисный центр с этим кодом. В руководстве приведены расшифровки основных ошибок.

Как правильно мыть внешние поверхности духовки?

Используйте мягкую ткань и мягкое моющее средство. Избегайте абразивов, чтобы не поцарапать нержавеющую сталь. Для стекла дверцы можно использовать стеклоочиститель.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZOB7442X ZANUSSI

RU Инструкция по 19 эксплуатации

Сведения по технике безопасности ____	19
Указания по безопасности ________	20
Описание изделия _________________	23
Перед первым использованием ____	23
Ежедневное использование ________________	24
Функции часов _________________	25
Дополнительные функции ________________	26

Полезные советы ____	26
Уход и очистка ____	31
Что делать, если ... ____	34
Технические данные ____	35
Установка ____	35
Охрана окружающей среды ____	35

Право на изменения сохраняется.

Сведения по технике безопасности

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответственность за травмы и повреждения, полученные/вызванные неправильной установкой и эксплуатацией. Позаботьтесь о том, чтобы данное руководство было у Вас под рукой на протяжении всего срока службы прибора.

Безопасность детей и лиц с ограниченными возможностями

⚠️ ВНИМАНИЕ! Существует риск удушья, получения травм или стойких нарушений нетрудоспособности.

• Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность.
• Не позволяйте детям играть с прибором.
• Храните все упаковочные материалы вне досягаемости детей.
• Не подпускайте детей и домашних животных к прибору, когда он работает или остывает. Доступные для контакта части прибора сохраняют высокую температуру.
• Если прибор оснащен функцией «Защита от детей», рекомендуется включить эту функцию.

- Очистка и доступное пользователю техническое обслуживание не должно производиться детьми без присмотра.

Общие правила техники безопасности

• Установка прибора и замена кабеля должна осуществляться только квалифицированным персоналом!
• Во время работы прибора его внутренняя камера сильно нагревается. Не прикасайтесь к нагревательным элементам внутри прибора. Помещая в прибор или извлекая из него посуду или аксессуары, всегда используйте кухонные рука-вицы.
• Не используйте пароочистители для очистки прибора.
• Перед выполнением операций о очистке и уходу отключите прибор от сети электропитания.
• Не используйте жесткие абразивные чистящие средства или острые металлические скребки для чистки стеклянной дверцы, так как ими можно поцарапать его поверхность, в результате чего стекло может лопнуть.
• Для извлечения направляющих для противня вытяните сначала переднюю, а затем заднюю часть направляющей противня из боковой стенки - движением, направленным от стенки. Установка направляющих для противня производится в обратном порядке.
• Перед тем, как менять лампочку, убедитесь, что прибор отключен от электропитания, чтобы избежать опасности поражения электрическим током.

Указания по безопасности

Установка

ВНИМАНИЕ! Установка прибора

должна производиться только

квалифицированным персоналом.

• Удалите всю упаковку.

• Не устанавливайте и не подключайте прибор, имеющий повреждения.

• Следуйте приложенным к прибору инструкциям по установке.

• Прибор имеет большой вес: соблюдайте предосторожность при его перемещении. Обязательно используйте защитные перчатки.

• При перемещении прибора не тяните за его ручку.

• Обеспечьте наличие минимально допустимых зазоров между соседними приборами и предметами мебели.
• Убедитесь, что мебель под прибором и рядом с ним надежно закреплена.
• Другие приборы или предметы мебели, находящиеся по обе стороны прибора, должны иметь ту же высоту.

Подключение к электросети

ВНИМАНИЕ! Существует риск пожара и поражения электрическим током.

• Все подключения к электросети должны производиться квалифицированным электриком.
• Прибор необходимо заземлить.

- Убедитесь, что указанные на табличке с техническими данными параметры электропитания соответствуют параметрам электросети. В противном случае обратитесь к электрику.

- Для подключения прибора необходимо использовать установленную надлежащим образом электробезопасную розетку.

- Не используйте тройники и удлинители.

- Позаботьтесь о том, чтобы не повредить вилку и сетевой кабель. Для замены повышенного сетевого кабеля обратитесь в сервисный центр или к электрику.

- Не допускайте контакта сетевых кабелей с дверцей прибора, особенно если дверца сильно нагрета.

- Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.

- Вставляйте вилку сетевого кабеля в розетку только по окончании установки прибора. Убедитесь, что после установки прибора к вилке электропитания имеется свободный доступ.

• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Не тяните за кабель электропитания для отключения прибора от электросети. Всегда беритесь за вилку сетевого кабеля.
• Используйте только подходящие устройства для изоляции: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие предохранители, выкручивающиеся из гнезда), автоматы защиты от тока утечки и замыкатели.
• Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор между разомкнутыми контактами не менее 3 мм.

Использование

ВНИМАНИЕ! Существует риск травмы, ожога, поражения электрическим током или взрыва.

• Используйте данный прибор в бытовых помещениях.
• Не вносите изменения в параметры данного прибора.
• Убедитесь, что вентиляционные отверстия ничем не загорожены.
• Во время работы прибора не оставляйте его без присмотра.
• Прибор необходимо выключать после каждого использования.
• Соблюдайте осторожность, открывая дверцу прибора во время его работы. Может произойти высвобождение горячего воздуха.
• При использовании прибора не касайтесь его мокрыми руками; не касайтесь прибора, если на него попала вода.

• Не надавливайте на открытую дверцу прибора.

• Не используйте прибор в качестве столешницы или подставки для каких-либо предметов.

• При работе прибора его дверца должна быть закрыта.
• Соблюдайте осторожность, открывая дверцу прибора. Использование ингредиентов, содержащих алкоголь, может привести к образованию воздушно-спиртовой смеси.
• При открывании дверцы прибора рядом с ним не должно быть искр или открытого пламени.
• Не помещайте на прибор, рядом с ним или внутрь него легковоспламеняющиеся вещества или изделия, пропитанные легковоспламеняющимися веществами.

ВНИМАНИЕ! Существует риск повреждения прибора.

• Для того, чтобы избежать повреждения и изменения цвета эмали:
  – не помещайте посуду или другие предметы непосредственно на дно прибора.
  – не кладите алюминиевую фольгу непосредственно на дно прибора.
  – Не наливайте в нагретый прибор воду.
  – Не храните в приборе после окончания приготовления влажную посуду и продукты.
  – Соблюдайте осторожность при установке и извлечении аксессуаров.
• Изменение цвета эмали не влияет на производительность прибора. Оно не является дефектом с точки зрения закона о гарантийных обязательствах.
• Для приготовления тортов, содержащей большое количество влаги, используйте противень для жарки. Соки из фруктов могут вызывать появление пятен, удалить которые будет невозможно.

Уход и очистка

ВНИМАНИЕ! Существует риск

травмы, пожара или повреждения прибора.

• Перед выполнением операций по очистке и уходу выключите прибор и извлеките вилку сетевого кабеля из розетки.
• Убедитесь, что прибор остыл. В противном случае стеклянные панели могут треснуть.
• Поврежденные стеклянные панели следует заменять незамедлительно. Обратитесь в сервисный центр.
• Соблюдайте осторожность при снятии дверцы с прибора. Дверца имеет большой вес!
• Во избежание повреждения покрытия прибора производите его регулярную очистку.
• Оставшиеся внутри прибора жир или остатки пищи могут стать причиной пожара.
• Очищайте прибор мягкой влажной тряпкой. Используйте только нейтральное моющее средство. Не используйте абразивные средства, абразивные губки, растворители или металлические предметы.
  • В случае использования спрея для очистки духового шкафа следуйте инструкции по безопасности на его упаковке.
• Не очищайте каталитическую эмаль (если прибор имеет соответствующее покрытие) какими-либо моющими средствами.

Внутреннее освещение

• В приборе используется модуль подсветки или галогеновая лампа, предназначенная только для бытовых приборов.
  Не используйте их для освещения дома.

ВНИМАНИЕ! Существует опасность

поражения электрическим током.

• Перед заменой лампы отключите электропитание прибора.
• Используйте только лампы той же спецификации.

Утилизация

ВНИМАНИЕ! Существует опасность

травмы или удушья.

• Отключите прибор от сети электропитания.
• Отрежьте кабель электропитания и ути- лизируйте его.

- Удалите защелку дверцы, чтобы предотвратить риск ее запирания на случай, если внутри прибора окажутся дети и домашние животные.

Описание изделия

Общий обзор

1 Панель управления
2 Индикатор температуры
3 Ручка регулировки температуры
4 Дисплей
5 Ручка выбора режима духового шкафа
6 Вентиляционные отверстия
7 Гриль
8 Лампа освещения духового шкафа
9 Табличка с техническими данными
10 Вентилятор

Принадлежности духового шкафа

- Решетка

Для кухонной посуды, форм для выпечки, жаркого.

- Плоский противень для выпечки Для выпекания пирогов и печенья.

Перед первым использованием

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

Первая чистка

- Извлеките все детали из прибора.

- Перед первым использованием почистите прибор.

ВАЖНО! См. главу «Уход и чистка».

Установка времени

Для того, чтобы начать пользоваться духовым шкафом, следует задать вре- МЯ СУТОК.

При первом включении прибора в сеть или при сбое электропитания начинает мигать символ времени суток.

С помощью «+» или «-» установите текущее время суток.

Примерно через пять секунд мигание прекратится, и на дисплее отобразится установленное время суток.

i При смене времени не допускается одновременная установка таких функций, как «Продолжительность» → или «Окончание» →.

Предварительный нагрев

1. Задайте функцию 📁 и максимальную температуру.

2. Включите пустой духовой шкаф на 45 минут.

3. Задайте функцию 📋 и максимальную температуру.

4. Включите пустой духовой шкаф на 15 минут.

Это необходимо, чтобы сжечь загрязнения внутри камеры. Принадлежности духового шкафа при этом могут нагреться больше, чем при обычном использовании. В это время может появиться неприятный запах и дым. Это нормально. Убедитесь, что в помещении имеется достаточная циркуляция воздуха.

Ежедневное использование

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

Включение и выключение духового шкафа

1. Установите ручку выбора режима духового шкафа на соответствующий режим.

2. Поворотом ручки термостата задайте нужную температуру.
   При повышении температуры духового шкафа включается индикатор температуры.

3. Чтобы отключить духовой шкаф, установите ручку выбора режима духового шкафа в положение «Выкл».

Режимы духового шкафа

Режимы духового шкафа		Применение
	Положение «Выкл»	Прибор выключен.
	Лампа освещения духового шкафа	Загорается, даже если не задан режим приготовления.
	Верхний + нижний нагрев	Нагрев с использованием как верхнего, так и нижнего элементов. Выпекание и жарка на одном уровне духового шкафа.
	Режим принудительной конвекции	Одновременное выпекание или выпекание и жарка разных блюд, требующих одинаковой температуры приготовления, на разных уровнях без взаимопроникновения запахов.
	Гриль	В этом режиме нагревательный элемент гриля включается полностью. Приготовление на гриле большого количества тонких кусков продуктов. Приготовление тостов.

Электронный программатор

1 Индикаторы режимов
2 Дисплей времени
3 Кнопка «+»
4 Кнопка выбора
5 Кнопка «-»

Функция часов Описание
	Время суток	Установка, изменение или контроль времени суток.
	Таймер	Установка таймера обратного отсчета. После окончания заданного периода времени звучит звуковой сигнал. Эта функция не влияет на работу духового шкафа.
I→I	Длительность	Задание продолжительности работы прибора.
→I	Завершение	Установка времени окончания работы прибора.

i При одновременном использовании функций «Продолжительность» |→| и «Окончание» →| можно задать время для автоматического включения и выключения прибора. Сначала задайте продолжительность |→|, затем время окончания →|.

Использование режимов с задаваемым временем

1. Выберите режим и температуру (не-обязательно при использовании таймера).
2. Нажимайте кнопку выбора режима до тех пор, пока на дисплее не начнет мигать нужный режим с задаваемым временем.

1. Для установки таймера ⚙, времени приготовления →| или времени окончания приготовления →|, нажмите кнопку "+" или "-".
   На дисплее загорится индикатор соответствующего режима с задаваемым временем.
   По завершению заданного периода времени индикатор соответствующего режима с задаваемым временем начи-

нает мигать, и на 2 минуты включается звуковой сигнал.

i При использовании функции "Продолжительность" → и "Завершение" → прибор выключается автоматически.

1. Для отключения звукового сигнала на- жмите любую кнопку.
2. Переведите переключатель режимов духового шкафа и ручку термостата в положение "Выкл".

Дополнительные функции

Вентилятор охлаждения

Когда прибор включен, вентилятор включается автоматически, чтобы охлаждать поверхности прибора. При выключении прибора вентилятор продолжает работать до тех пор, пока прибор не остынет.

Предохранительный термостат

i Предохранительный термостат – это термопредохранитель, расположенный внутри термостата прибора.

Для предотвращения ущерба, который может причинить духовому шкафу опасный перегрев, духовой шкаф оборудован пред-

Полезные советы

• В приборе предусмотрено четыре уровня установки противней. Уровни установки противней отсчитываются от дна прибора.
• Одновременно можно готовить разные блюда на двух уровнях. Поместите полки на уровни 1 и 3.
• Прибор оснащен специальной системой для циркуляции воздуха и постоянной переработки пара. Эта система позволяет готовить под воздействием пара и получать хорошо прожаренные, хрустящие снаружи и мягкие внутри блюда. Она позволяет сократить время приготовления и потребление электроэнергии до минимума.

Отмена режимов с задаваемым временем.

1. Нажимайте кнопку выбора до тех пор, пока не замигает индикатор нужного режима.
2. Нажмите и удерживайте кнопку "-". Через несколько секунд соответствующий режим с задаваемым временем выключится.

охранительным термостатом, при необходимости отключающим электропитание. При снижении температуры духовой шкаф снова включается автоматически.

ВНИМАНИЕ! Предохранительный термостат срабатывает только в случае неисправности термостата духового шкафа. При этом температура духового шкафа может быть настолько высокой, что все блюда могут сгореть. Вам необходимо обратиться в сервисную службу для замены термостата духового шкафа.

• Внутри прибора или на стеклянной дверце может конденсироваться влага. Это нормально. Всегда отходите от прибора при открывании дверцы во время приготовления. Для уменьшения конденсации прогрейте прибор в течение 10 минут перед началом приготовления.
• Всегда вытирайте влагу после каждого использования прибора.
• Запрещается помещать какие-либо предметы непосредственно на дно прибора и накрывать его компоненты алюминиевой фольгой во время приготовления. Это может изменить результаты приготовления и повредить эмалевое покрытие.

Выпечка

• Оптимальная температура для приготовления выпечки находится в интервале между 150°C и 200°C.
• Перед выпеканием духовой шкаф необходимо прогреть в течение 10 минут.
• Не открывайте дверцу духового шкафа, пока не пройдет 3/4 установленного времени приготовления.
• При одновременном использовании двух противней для выпечки оставляйте между ними пустой уровень.

Приготовление мяса и рыбы

• Для приготовления следует использовать куски мяса весом не менее 1 кг. При приготовлении слишком малого количества мяса оно окажется пересушенным.
• Чтобы красное мясо было хорошо про- жаренным снаружи и сочным внутри, ус- танавливайте температуру в диапазоне от 200°C до 250°C.
• Для приготовления белого мяса, птицы и рыбы устанавливайте температуру в диапазоне 150°C – 175°C.
• При приготовлении очень жирных продуктов используйте противень для сбора

жира во избежание образования на поверхности духового шкафа пятен, удаление которых может оказаться невозможным.

• По окончании приготовления мяса рекомендуется подождать не менее 15 минут перед тем, как разрезать его - тогда оно останется сочным.
• Во избежание образования чрезмерного количества дыма при жарке мяса налейте немного воды в противень для сбора жира. Во избежание конденсации дыма доливайте воду в противень для сбора жира по мере испарения воды.

Продолжительность приготовления

Продолжительность приготовления зависит от вида продукта, его консистенции и объема.

Вначале, следите за готовностью пищи во время приготовления. В процессе эксплуатации прибора опытным путем найдите оптимальные параметры (уровень мощности нагрева, продолжительность приготовления и т.д.) для использумых вами посуды, рецептов блюд и количества продуктов.

Таблица приготовления выпечки и режимов жарения
ПИРОГИ И ТОРТЫ

БЛЮДО	Верхний + ниж-ний нагрев		Режим принуди-тельной конвек-ции		Время приготов-ления [мин]	Примечания
	Уро-вень	Темп. [°C]	Уро-вень	Темп. [°C]
Изделия из взбитого теста	2 170	2 (1 и 3)		165	45-60	В форме для выпечки
Песочное тесто	2	170	2 (1 и 3)	160	24-34	В форме для выпечки
Сырный сли-вочный торт	1	170	2	165	60-80	В форме для выпечки 26 см
Яблочный торт (яблочный пи-рог)	1 170	2 (1 и 3)		160	100-120	2 формы для выпечки по 20 см на решетке
Штрудель	2	175	2	150	60-80	На противне для выпечки
Пирог с джемом	2	170	2 (1 и 3)	160	30-40	В форме для выпечки 26 см
Фруктовый кекс	2	170	2	155	60-70	В форме для выпечки 26 см
Бисквитный пи-рог (нежирный бисквитный торт)	2	170	2	160	35-45	В форме для выпечки 26 см
Рождествен-ский пирог/пи-рог с большим количеством фруктов	2	170	2	160	50-60	В форме для выпечки 20 см
Сливовый пи-рог	2 170	2 165 50-60				В форме для хлеба 1)
Маленькие тор-ты	3 170	3 (1 и 3)	3)	165	20-30	На плоском противне для выпечки
Печенье	3	150	3 (1 и 3)	140	20-30	На плоском противне для выпечки 1)
Безе	3	100	3	115	90-120	На плоском противне для выпечки
Булочки	3	190	3	180	15-20	На плоском противне для выпечки 1)
Заварные пи-рожные	3 190	3 (1 и 3)	3)	180	25-35	На плоском противне для выпечки 1)
Открытые пиро-ги	3	180	2	170	45-70	В форме для выпечки 20 см
Бисквитный торт	1 или 2	180	2	170	40-55	Левый + правый в форме для выпечки 20 см

1) Предварительный прогрев 10 минут.

ХЛЕБ И ПИЦЦА

БЛЮДО	Верхний + ниж-ний нагрев		Режим принуди-тельной конвек-ции		Время приготов-ления [мин]	Примечания
	Уро-вень	Темп. [°C]	Уро-вень	Темп. [°C]
Белый хлеб	1	190	1	195	60-70	1 - 2 шт. по 500 г 1)
Ржаной хлеб	1	190	1	190	30-45	В форме для хлеба
Хлеб/Булочки	2	190	2 (1 и 3)	180	25-40	6 - 8 штук на плоском про-тивне для выпечки 1)
Пицца	1	190	1	190	20-30	В сотейнике 1)
Сконы (пшенич-ные или ячмен-ные лепешки)	3	200	2	190	10~20	На плоском противне для выпечки 1)

1) Предварительный прогрев 10 минут.

ФЛАНЫ (ОТКРЫТЫЕ ПИРОГИ ИЗ СЛОЕНОГО ТЕСТА)

БЛЮДО	Верхний + ниж-ний нагрев		Режим принуди-тельной конвек-ции		Время приготов-ления [мин]	Примечания
	Уро-вень	Темп. [°C]	Уро-вень	Темп. [°C]
Открытый пирог с макаронными изделиями	2	180	2	180	40-50	В форме
Флан с овощами (открытый пирог с овощами)	2	200	2	200	45-60	В форме
Киш (пирог с заварным кре-мом и начин-кой)	1	190	1	190	40-50	В форме
Лазанья	2	200	2	200	25-40	В форме
Каннелони	2	200	2	200	25-40	В форме
Йоркширский пудинг	2 220	2 210 20-30				6 форм для пудинга 1)

1) Предварительный прогрев - 10 минут.

МЯСО

БЛЮДО	Верхний + ниж-ний нагрев		Режим принуди-тельной конвек-ции		Время приготов-ления [мин]	Примечания
	Уро-вень	Темп. [°C]	Уро-вень	Темп. [°C]
Говядина	2	200	2	190	50-70	На решетке и в сотейнике
Свинина	2	180	2	180	90-120	На решетке и в сотейнике
Телятина	2	190	2	175	90-120	На решетке и в сотейнике
Английский ростбиф с кро-вью	2	210	2	200	44-50	На решетке и в сотейнике
Английский ростбиф - сред-ней прожарен-ности	2	210	2	200	51-55	На решетке и в сотейнике
Английский ростбиф - хорошо прожарен-ный	2	210	2	200	55-60	На решетке и в сотейнике
Свиная лопатка	2	180	2	170	120-150	В сотейнике
Свиная рулька	2	180	2	160	100-120	2 шт. в сотейнике
Баранина	2	190	2	190	110-130	Нога
Цыпленок	2	200	2	200	70-85	Целиком в сотейнике
Индейка	1	180	1	160	210-240	Целиком в сотейнике
Утка	2	175	2	160	120-150	Целиком в сотейнике
Гусь	1	175	1	160	150-200	Целиком в сотейнике
Кролик	2	190	2	175	60-80	Разрезанный на куски
Заяц	2	190	2	175	150-200	Разрезанный на куски
Фазан	2	190	2	175	90-120	Целиком в сотейнике

РЫБА

БЛЮДО	Верхний + ниж-ний нагрев		Режим принуди-тельной конвек-ции		Время приготов-ления [мин]	Примечания
	Уро-вень	Темп. [°C]	Уро-вень	Темп. [°C]
Форель/мор-ской лещ	2 190	2 (1 и 3)		175 40-55		3-4 рыбы
Тунец/лосось	2	190	2 (1 и 3)	175	35-60	4 - 6 кусочков филе

Приготовление на гриле

Перед началом приготовления про- грейте духовой шкаф в течение 10 ми-

НУТ.

БЛЮДО Штук	Количество		Приготовление на гри-ле		Продолжительность приготовления в мину-тах
	гр.		уровень	Темп. (°C)	Первая сторона	2-я сторона
Вырезка	4	800	3	250	12-15	12-14
Бифштекс	4	600	3	250	10-12	6-8
Сосиски	8	/	3	250	12-15	10-12
Свиные отбивные	4	600	3	250	12-16	12-14
Курица (разрезан-ная пополам)	2	1000	3	250	30-35	25-30
Кебабы	4	/	3	250	10-15	10-12
Куриная грудка	4	400	3	250	12-15	12-14
Гамбургер	6	600	3	250	20-30
Рыбное филе	4	400	3	250	12-14	10-12
Поджаренные сэнд-вичи	4-6 / 3 250 5-7		/
Тосты	4-6	/	3	250	2-4	2-3

Уход и очистка

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

• Протирайте переднюю панель прибора мягкой тряпкой, смоченной в теплом растворе моющего средства.
• Для чистки металлических поверхностей используйте обычное чистящее средство.
• Чистите камеру духового шкафа после каждого применения. Это облегчает удаление загрязнений и предотвращает их пригорание.
• Стойкие загрязнения удаляйте специальными чистящими средствами для духовых шкафов.
• После каждого использования протирайте все принадлежности духового шкафа (мягкой тряпкой, смоченной в теплой во-

де с добавлением моющего средства) и затем давайте им высохнуть.

- При наличии принадлежностей с анти- пригарным покрытием не используйте для их чистки агрессивные средства, ос- трые предметы и не мойте их в посудо- моечной машине. В противном случае возможно повреждение антипригарного покрытия!

i Приборы из нержавеющей стали или алюминия:

Чистку дверцы духового шкафа следует выполнять, используя только влажную губку. Протрите дверцу насухо мягкой тканью. Не допускается использовать металлические мочалки, кислоты или абразивные материалы, поскольку они могут повредить поверхности духового шкафа. Чистку панели управления духового шкафа необходимо выполнять, соблюдая те же самые меры предосторожности

Почистите уплотнение дверцы

• Регулярно проверяйте состояние уплотнения дверцы. Уплотнение дверцы проходит по периметру рамки дверцы духового шкафа. В случае повреждения уплотнения дверцы не используйте прибор. Обращайтесь в сервисный центр.
• Для очистки уплотнения дверцы ознакомьтесь с общей информацией о чистке прибора.

Направляющие для противней

Чтобы очистить боковые стенки камеры духового шкафа, направляющие для полок можно снять.

Извлечение направляющих для противней

① Вытяните переднюю часть направляющей для противия из боковой стенки.

② Вытяните заднюю часть направляющей для противия из боковой стенки и снимите ее.

Установка направляющих для полок

Установка направляющих производится в обратном порядке.

Закругленные концы направляющих должны быть направлены вперед.

Лампа освещения духового шкафа

ВНИМАНИЕ! При замене лампы освещения духового шкафа будьте осторожны. Перед заменой лампы всегда выключайте прибор. Существует опасность поражения электрическим током.

ВНИМАНИЕ! В приборе используются специальные лампы, предназначенные только для бытовых приборов. Не используйте их для освещения комнат дома или для точечного освещения в комнате. При необходимости замены лампы она должна быть заменена лампой той же мощности, а также должна быть предназначена для эксплуатации только в бытовых приборах.

Прежде чем заменять лампу освещения духового шкафа:

• Выключите прибор.
• Извлеките предохранители из электрощита или отключите рубильник.
• Положите ткань на дно духового шкафа Это поможет предотвратить повреждение лампы освещения духового шкафа и его плафона.

Замена лампы освещения духового шкафа:

1. Найдите плафон лампы: он находится в задней части камеры.
   Чтобы снять плафон, поверните его против часовой стрелки.
2. Очистите стеклянный плафон от грязи.
3. Замените лампу освещения духового шкафа на аналогичную, с жаростойкостью 300°C.
   Используйте только лампу освещения духового шкафа такого же типа и номинала. Она должна быть предназначена для применения только в бытовых при-

борах, а ее мощность должна совпа-

дать с мощностью заменяемой лампы.

4. Установите плафон.

Чистка дверцы духового шкафа

В дверце духового шкафа имеются две стеклянные панели. И дверца духового шкафа, и внутренняя стеклянная панель снимаются для чистки.

Дверца духового шкафа может захлопнуться при попытке извлечь внутреннюю стеклянную панель, если вы предварительно не снимите дверцу.

① Откройте дверцу до конца и возьми- тесь за обе петли.

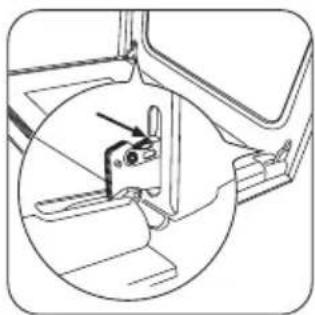

② Поднимите и поверните маленькие рычажки, расположенные в обеих петлях.

③ Прикройте дверцу до первого фиксируемого положения (наполовину). Затем вытяните дверцу вперед из ее гнезда.

4 Положите дверцу на устойчивую поверхность, подложив мягкую ткань.

⑤ Отожмите стопоры, чтобы снять внутреннюю стеклянную панель.

⑥ Поверните два фиксатора на 90° и извлеките их из своих гнезд.

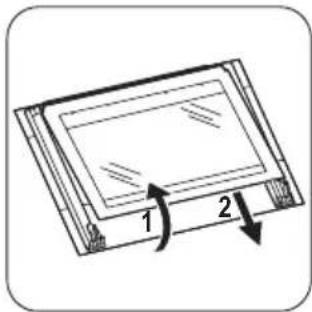

⑦ Осторожно поднимите (этап 1) и выньте (этап 2) стеклянную панель.

Вымойте стеклянную панель водой с мылом. Тщательно вытрите стеклянную панель.

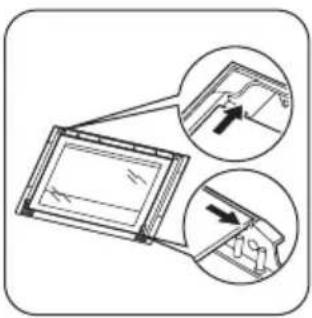

Установка дверцы духового шкафа и стеклянной панели

При установке панели с декоративной рамкой убедитесь, что надписи на стекле расположены на внутренней поверхности. После установки убедитесь, что поверхность рамки стеклянной панели не является грубой на ощупь там, где расположены надписи.

Внутренняя стеклянная панель должна обязательно находиться в своих направляющих (см. рисунок).

Что делать, если ...

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

Неполадка	Возможная причина	Способ устранения
Духовой шкаф не нагревается.	Прибор выключен.	Включите прибор.
Духовой шкаф не нагревается.	Не установлено время на часах.	Установите часы.
Духовой шкаф не нагревается.	Не заданы необходимые настройки.	Убедитесь, что выставлены правильные настройки.
Духовой шкаф не нагревается.	Сработал автоматический прерыватель на электрощите.	Проверьте предохранитель. В случае повторного срабатывания прерывателя обратитесь к квалифицированному электрику.
Лампа освещения духового шкафа не работает.	Лампа освещения духового шкафа неисправна.	Замените лампу освещения духового шкафа.
На дисплее отображается «12.00»	Имел место сбой энергоснабжения.	Установите часы.
На продуктах и внутренней поверхности духового шкафа остаются пар и конденсат.	Блюда находились в духовом шкафу слишком долго.	По окончании приготовления не держите блюда в духовом шкафу более 15-20 минут.

Если самостоятельно справиться с проблемой не удается, обратитесь к продавцу или в сервисный центр.

Данные, необходимые для сервисного центра, находятся на табличке с техниче-

скими данными. Табличка с техническими данными находится на передней рамке камеры духового шкафа.

Рекомендуем записать их здесь:

Название модели (MOD.)

PNC (номер изделия)

Серийный номер (S.N.)

Напряжение 230 В

Частота 50 Гц

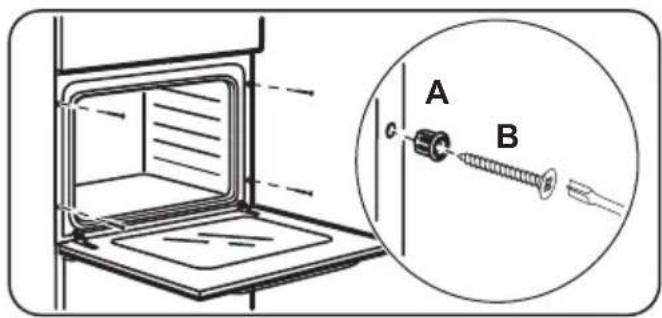

Установка

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

Электрическое подключение

ВНИМАНИЕ! Электрическое

подключение должно выполняться

только квалифицированным и опытным специалистом.

Охрана окружающей среды

Материалы с символом ⚙ следует сдавать на переработку. Положите упаковку в

Производитель не несет ответственность, если пользователь не соблюдает меры безопасности, приведенные в Главе "Сведения по технике безопасности".

Данный прибор поставляется с сетевым шнуром и вилкой.

Сетевой кабель

Типы кабелей, пригодные для установки или замены: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

При выборе сечения кабеля используйте значение полной мощности (см. табличку с техническими данными) и эту таблицу:

Полная мощность	Сечение сетевого ка-беля
максимум 1380 Вт	3 × 0,75 мм2
максимум 2300 Вт	3 × 1 мм2
максимум 3680 Вт	3 × 1,5 мм2

Провод заземления (желтого/зеленого цвета) должен быть на 2 см длиннее проводов фазы и нейтрали (синий и коричневый провода).

соответствующие контейнеры для сбора вторичного сырья.

Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику, помеченную символом ✗. Доставьте изделие на местное предприятие по переработке вторичного сырья или обратитесь в свое муниципальное управление.

Упаковочные материалы

Упаковочные материалы безвредны для окружающей среды и пригодны для вторичной переработке. Пластмассовые детали обозначены международными аббревиатурами, такими как PE, PS и т.д. Упаковочные материалы следует складывать в соответствующие контейнеры местных служб по утилизации отходов.

Дата производства данного изделия указана в серийном номере (serial number), где первая цифра номера соответствует последней цифре года производства, вторая и третья цифры номера – порядковому номеру недели. Например, серийный номер 11012345 означает, что изделие произведено на десятой неделе 2011 года.

ME10

İçindekiler

Напруга 230 В
Частота струму	50 Гц

Установка
