MANUAL DE UTILIZADOR AH2500D Laney

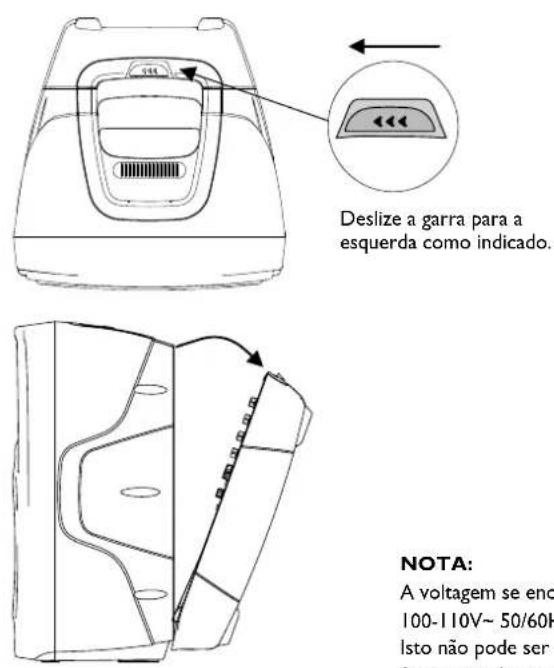

ACCESSO AO MIXER E CAIXA DE ACCESÓRIOS:

Com cuidado, volte o mixer para atrás e retire-o do gabinete.

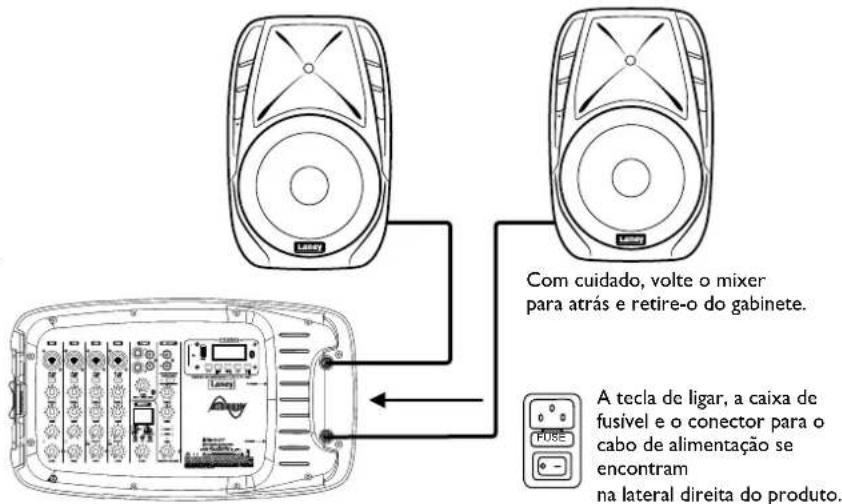

CONEXÕES DE ALIMENTAÇÃO E DAS CAIXAS:

NOTA:

A voltagem se encontra pré-ajustada em:

100-110V\~50/60Hz or 200-240V\~50/60Hz.

Isto não pode ser alterado.

Somente substitua o fusível por outro das mesmas especificações.

Sempre apague e retire o cabo de força quando não em uso.

www.Laney.co.uk

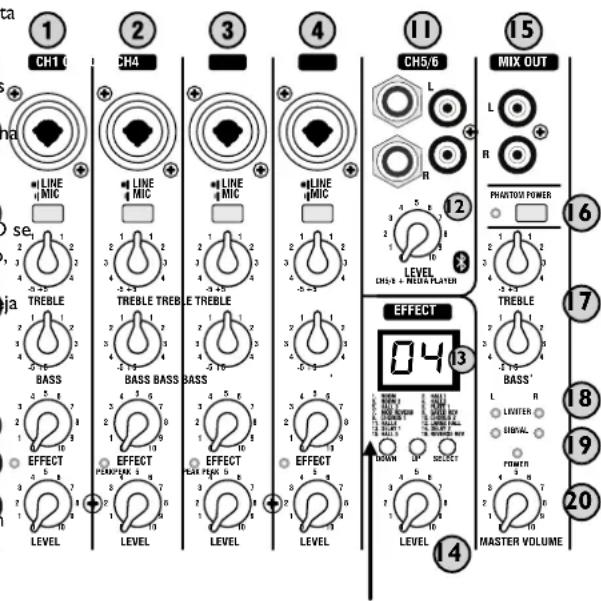

PAINEL DE CONTROLE

PT

I-4: CANAIS COM ENTRADA MONO.

1. ENTRADA COMBI: Para uso com dispositivos de sinal de microfone (baixa impedância) ou de alta impedância (teclados, baterias eletrônicas, processadores, etc.). Esta entrada aceita sinais balanceados e não balanceados via conector XLR, ou de 6.35mm.

2. SELETOR MIC/LINE: Proporciona a estrutura de ganho correto para a entrada conectada. A chave poder ser ajustada em 'IN' para microfone e 'OUT' para equipamentos com sinal de linha.

3. EQ: Equalizador ativo de 2 bandas para a correção tonal do sinal. O ajuste de ambos posição 0 é um bom ponto de começo.

4. Controle FX SEND: Este controle determina a quantidade (se alguma) do sinal de cada canal enviado ao processador de efeitos interno – veja item 13 adiante.

5. PEAK: Ajuste os controles de nível de entrada e do sinal para que este indicador LED ilumine quase que nunca durante a operação. O uso do sistema com este indicador acesso ou sempre ligando, resulta em uma péssima qualidade de som.

6. LEVEL: Controla o nível do sinal do canal enviado ao controle de volume geral—ve item (20) adiante.

7. CH 5/6: Este é um canal estéreo de linha. Podem ser usados os dois conectores de 6.35mm e os tipo RCA L/R. Qualquer combinação ou todas podem ser usadas.

8. Tecla LEVEL: Controla o nível do sinal do canal estéreo 5/6 e do dispositivo Bluetooth si conectado.

9. Processador de Efeitos FX: Contém 16 efeitos de alta qualidade e adiciona un toque profissional ao som. O efeito desejado pode ser escolhido usando as teclas DOWN/UP e confirmados com a tecla SELECT.

10. Controle Master FX: Este controle permite um ajuste geral do nível de efeito sen ter que ajustar o envio de efeito em cada canal (8).

11. Saída MIX OUT: Una forma conveniente de conectar seu Sistema AH-2500D a outros equipamentos como amplificadores, caixas ativas ou equipamentos de gravação.

12. Seletor PHANTOM POWER: Liga e desliga a alimentação Phantom Power para todos os canais de MIC caso seja necessário. Note que o Phantom somente é aplicado na parte do conector XLR nos conectores tipo Combi.

O Phantom power somente debe ser usado con microfones tipo condensador.

1. MASTER EQ: Equalizador ativo de 2 bandas para o ajuste da tonalidade do sinal. Ajuste ambos em Zero para um começo ideal.

2. Indicador LIMITER: Este LED indica quando a função de limitação se encontra ativa. O limitador protege as Saídas de sobrecargas em potencial.

3. Indicador POWER: Este indicador LED se ilumina para indicar que a unidade está ligada.

4. Controle MASTER VOLUME: Controla o volume geral de seu sistema AH-2500D.

Use o reprodutor de mídia incluído para reproduzir conteúdo com codificação MP3 desde um cartão SD, pendrive ou disco USB ou ainda, um dispositivo Bluetooth®.

O reprodutor liga de forma automática ao ligar o produto.

(A reprodução de cartões vem com tecnologia inteligente que de forma automática detecta o cartão a ser inserido, se removido e reinserido, volta a reproduzir desde o ponto anterior).

1. RECEPTACULO PARA PENDRIVES: Conecte seu pendrive USB aqui. Da mesma forma que o cartão SD, reproduz desde o último ponto caso removido e reinserido.

NOTA: O conector USB serve apenas para a reprodução de músicas gravadas e não para carregar dispositivos USB NOTA: O reprodutor toca as músicas em ordem alfabética e numérica.

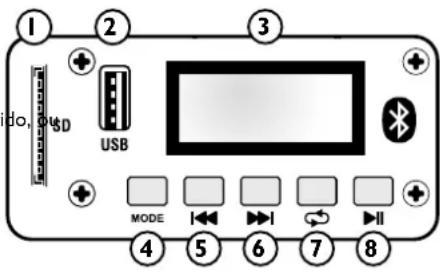

1 2 3 USB MODE 4 5 6 7 8

3. TELA DO MOSTRADOR.

1. MODE: Seleciona a fonte de entrada – Cartão SD, USB, Bluetooth Cartões Micro SD, drives USB - auto detectados ao inserir – Se um cartão Micro SD Card é inserido enquanto um Pendrive USB se encontra conectado, o cartão Micro SD passa a ser ativo e vira a fonte 'viva' de áudio.
2. PREVIOUS: Pressione para retroceder de música.
3. NEXT: Pressione para saltar para a próxima música.
4. LOOP: Use esta função para habilitar/desabilitar os modos de reprodução em Loop. Ao usar este controle com cartões SD ou mídias USB, existem 3 opções: ALL – Toca todas as músicas na pasta raiz do dispositivo e em ordem cronológica, depois toca os subarquivos.

ONE – Toca una música de maneira repetida (escolha a música usando a tecla NEXT (8).

FOD – Toca todas as músicas na pasta ativa.

1. PLAY/PAUSE: Use este controle para reproduzir o pausar sua música MP3 ou de fundo.

CONEXÃO AO DISPOSITIVO BLUETOOTH:

a. Navegue pelos modos do Sistema y seleccione Bluetooth (usando a tecla MODE (4)).
b. Em seu dispositivo Bluetooth, observe que a função Bluetooth se encontre habilitada. Veja na lista de dispositivos disponíveis— ou busque por: 'Laney Audiohub' e selecione.
c. O Sistema Laney Audiohub se encontra conectado a seu dispositivo Bluetooth e pode ser controlado usando os comandos de PLAY/PAUSE, PREVIOUS, LOOP e NEXT. Apenas um sistema AH-2500D pode ser pareado ao mesmo tempo com seu dispositivo Bluetooth. Então não se esqueça de desparear se planeja usar outra fonte no mesmo

www.Laney.co.uk

DE

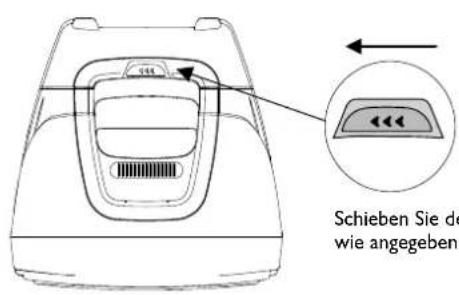

ZUGANG ZUM MIXER UND ACCESSORY BOX STROM - UND LAUTSPRECHERANSCHLÜSSE

AVISO: Ao usar produtos elétricos, adverse bisica devem ser sempre seguidas, incluindo as seguintes:

1. Leia estas instruções.

2. Guarde estas instruções de segurança.

3. Preste atenção a todos os avisos

4. Siga todas as instruções.

5. Não use este aparelho perto da água.

6. Limpe apenas com um pano seco

7. Não bloqueio qualquer uma das aborturas de ventilação, Instalo de acordo com as instruções do fabricante.

8. Não instale perto de fontes de calor, como radiadores, aquecedores, fogões ou outros aparelhos (incluindo amplificadores) que produzem calos.

9. Um aparelho com a construção de classe I devem ser conectado a uma tomada eléctrica com ligação de proteção. Não anule a finalidade de segurança da ficha polarizada ou do tipo terra. Uma ficha polarizada possui duas liminas, uma mais larga que a outra. Uma ficha do tipo terra tem duas liminas e um terceiro pino de aterramento. A límina larga ou o terceiro pino são fornecidos para sua segurança. Se a ficha fornecida não encaixar na sua tomada, consulte um electricista para a substituição da tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas fichas, receptáculos de conveniência e no ponto de saída do aparelho.

11. Utilize apenas ligações / acessórios fornecidos pelo fabricante.

12. Use somente com o carrinho, estrutura, tripe, suporte, ou mesa especificados pelo fabricante ou vendidos com o aparelho. Quando utilizar um carrinho, tena cuidado ao mover o conjunto carrinho i dispositivo para evitar danos provocados pela queda. 13. A ficha da tomada ou aparelho fornem utilizados como dispositivo de desconexio e deve estar sempre acessível. O usuário deve permitir o acesso fácil a qualquer ficha, acoplador de alimentação e interruptor de rede usada em conjunto com esta unidade, assim, tornando-o acessível. Desligue o aparelho durante tempestades com raixos e quando não for utilizado por longes períodos de tempo.

13. Solicito a assistência de pessoal qualificado. A manutenção é necessária quando o aparelho tiver sido danificado de qualquer maneira, como quando o cabo de alimentação ou a ficha estiverem danificados, líquido foi derramado ou objetos caidos dentro do aparelho, o aparelho tenha sido exposto à chava ou umidade, não operar normalmente, ou se tiver caído.

14. Nunca quobre o pino torra. Ligue apenas a uma fonte de energia do tipo marcadas na unidade adjacento ao cabo de fornocimento da energia.

15. Se este produto for para ser montado em um bastidor de equipamentos, o suporte traseiro deve ser fornecido. 17. Nota para o Reino Unido: Se as cores dos fios do cabo de alimentação da unidade não correspondem com os terminais na ficha, faça o seguinte: a) O fio que é colorido verde e amarelo tem de ser ligado ao terminal que está marcada com a letra E. o símbolo de terra, de cor verde colorido em verde e amarelo.

b) O fio é de cor azul, que tem de ser ligado ao terminal que está marcada com a letra N ou a cor preta.

c) O fio que é castanho deve ser fixado ao terminal que está marcada com a letra Lou a cor vermelha. Aparelhos eletricos.

1. This não deve ser exposto a respingos e os cuidados devem ser tomados para não colocar objetos que contenham líquidos, tais como vasos, sobre o aparelho.

2. A exposição a níveis de ruido extremamente alta pode causar uma perda permanente da audição. Os indivíduos variam consideravelmente a susceptibilidade ao ruido induzido perda de audição, mas quase todo mundo vai perder alguma audição se expostos a ruido suficientemente intensa durante um tempo suficiente.

Segurança do Trabalho do governo dos EUA e Administração de Saúde (OSHA) especificou os seguintes exposições de nível de rurido admisíveis: de acordo com OSHA, a exposição em excesso dos limites admisíveis acima podera resultar em alguma perda de audição. Tampões ou protectores para o canal auditivo ou sobre as onehã, deve ser usada quando se opera este sistema de amplificação de modo a evitar a perda permanente da audição, se a exposição por superior a dos limitas tal como descrito acima. Para garantir contra a exposição potencialmente perigoso para elevados níveis de pressão de som, recomenda-se que todas as passas exportas a um equipamento capaz de produzir níveis elevados de pressão sonora, como este sistema de amplificação de ser protejos do provetores auditivos enquanto

1. Simbolos e nomenclatura utilizados no produto e nos manuais de produtos, destinados para alertar o operador para as áreas onde o cuidado extra pode ser necessário, são os seguintes:

Com a intenção de alertar o utilizador para a presença de "tensão perigosa" alto dentro do recinto produtos que poderá ser suficiente para constituir um risco de choque elétrico para as pessoas.

Com a intenção de alertar o usuário da presença de importantes de operação e manutenção (assistência) na literatura que acompanha o produto.

Risco de choque elétrico - NÃO ABRA. Para reduzir o risco de choque eléctrico, não remover a tampa. Não existem peças no interior. Consulte um técnico qualificado.

Para evitar choque elétrico ou risco de incêndio, não exponha este aparelho à chuva ou umidade. Antes de utilizar este aparelho, leia atentamente as instruções de operação.

Se o seu aparelho possuí um mecanismo de inclinação ou um armário estilo propina, por favor, use esse recurso de design com caurela. Devido à facilidade com que o amplificador pode ser movida entre as posições de costas rectas e inclinada, usar operas o amplificador numa superfície plana e estável. NÃO operar o amplificador em uma escivaninha, mesa, proteleira ou de alguma forma inadequade plataforma nonstable.
