MANUAL DE UTILIZADOR HSC 6440 C TEKA

Antes de utilizar o forno pela primeira vez, leia atentamente as instruções de instalação e manutenção fornecidas juntamente com o forno.

Dependendo do modelo, os acessórios incluídos no forno podem variar em relação às imagens apresentadas.

ESPAÑOL

Descrição do forno 15

Painel de comandos....15

Símbolos do seletor de funções...... 16

Funções do forno....16

Níveis de Potências das Micro-ondas.... 16

Descrição do visor....17

Acertar a hora....17

Ocultar o relógio .... 18

Manuseamento do forno 18

Funcionamento manual....18

Funcionamento do temporizador do forno 18

Microondas....20

Descongelação por tempo....20

Descongelação por peso 21

Funções combinadas....21

Funções de segurança....22

Bloqueio de segurança....22

Modo Showroom....22

programar a função teka Hydroclean®..22

CARACTERÍSTICAS TÉCNICAS......23

Especificações....23

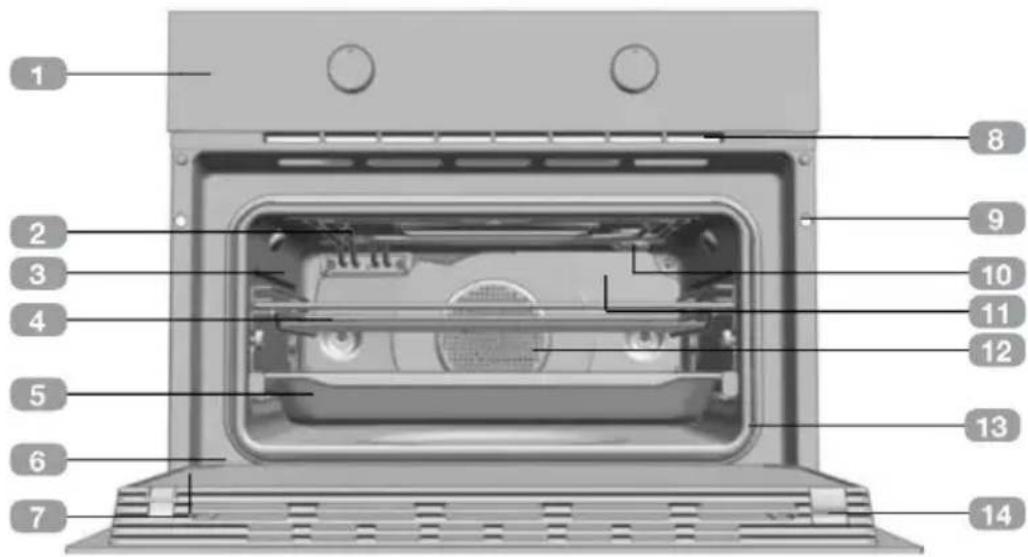

Descrição do forno

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 Painel de comandos
2 Resistência do grill
3 Apoio dos tabuleiros
4 Grelha
5 Tabuleiro
6 Dobradiça
7 Vidro interior

8 Saída de ar de refrigeração
9 Fixação ao móvel
10 Lâmpada
11 Painel traseiro
12 Turbina
13 Junta de forno
14 Porta

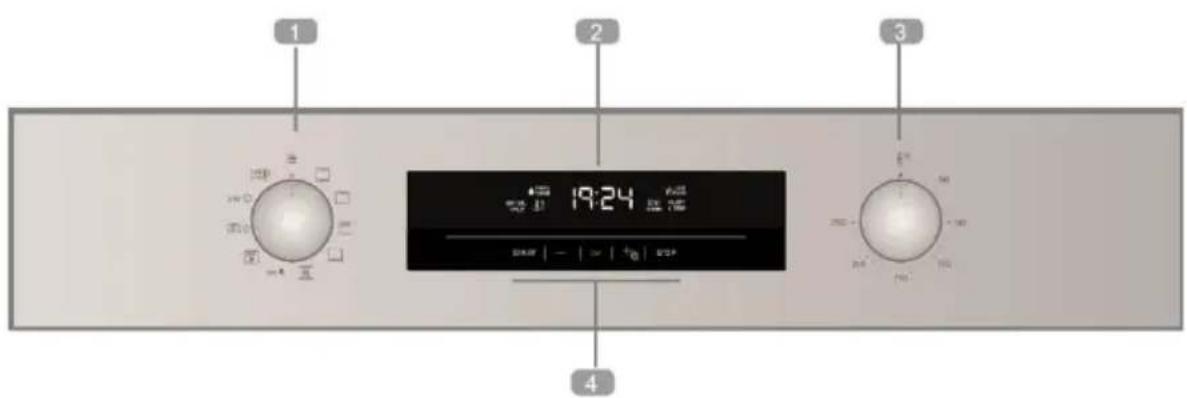

Painel de comandos

1 2 3 19:24 4

1 Seletor de funções
2 Visor

Para uma descrição da utilização de cada uma das funções, consulte o guia de cozinhados fornecido com o seu forno.

DESLIGAR O FORNO

CONVENCIONAL

MAXIGRILL

CONVENCIONAL COM TURBINA

MAXIGRILL COM TURBINA

RESISTÊNCIA INFERIOR

TURBO + RESISTÊNCIA INFERIOR

TURBO

MODO ECOLÓGICO

MICROONDAS + AR QUENTE

MICROONDAS + GRILL

MICROONDAS

Níveis de Potências das Micro-ondas

Potência das micro-ondas	Alimentos
200	Descongelação lenta para alimentos delicados; manter quente.
400	Cozinhar com pouco calor; refogar arroz.Descongelação rápida.
600	Aquecer e cozinhar alimentos.
800	Cozinhar legumes e alimentos. Cozinhar e aquecer cuidadosamente.Aquecer e cozinhar pequenas quantidades. Aquecer alimentos delicados.
1000	Cozinhar e aquecer rapidamente líquidos e alimentos pré confeccionados.

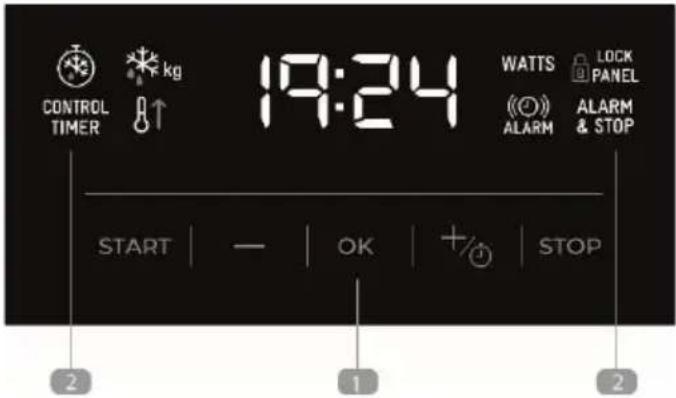

Descrição do visor

CONTROL TIMER kg 19:24 WATTS LOCK PANEL ALARM ALARM & STOP START | - | OK | +/⊗ | STOP 2 1 2

1 TECLAS

-, e : Permitem a programação das funções.

START : Permite iniciar as funções de cozinhado.

STOP : Permite parar as funções de cozinhado.

2 SÍMBOLOS

(0) AVISADOR: Ilumina-se quando é selecionada função de avisador do relógio. Gera um sinal acústico no final do tempo programado. O forno não se desligará quando termina o tempo. Esta função também pode ser utilizada quando o forno estiver a cozinhar.

CONTROL ALARM TIMER & PROGRAMAÇÃO: Iluminam-se para indicar que o forno está programado (duração, fim ou total).

- Duração do cozinhado: Permite cozinhar durante um tempo selecionado e a seguir o forno desligar-se-á de forma automática.

- ALARM & STOP Hora de finalização do cozinhado: Permite cozinhar até uma hora estabelecida e a seguir o forno desligarse-á de forma automática.

- e Duração e finalização do cozinhado: Permite programar a duração e a hora de finalização do cozinhado. O forno ligar-se-á de forma

automática para cozinhar durante o tempo selecionado (Duração) e desligarse-á automaticamente na hora indicada (Finalização do cozinhado).

Bloqueio de segurança: Indica que as clas touch do relógio estão bloqueadas, itando a sua manipulação por parte de anças pequenas.

Outras funções

AQUECIMENTO: Indica que o forno está a transmitir calor ao alimento.

DESCONGELAÇÃO POR TEMPO:

Ilumina-se durante a função de descongelação por tempo

KG DESCONGELAÇÃO POR PESO:

Ilumina-se durante a função de descongelação por peso.

ATENÇÃO

A sensibilidade das teclas touch adapta-se continuamente às condições ambientais. Ao ligar o forno à corrente, é necessário ter o cuidado de garantir que a superfície do vidro da parte da frente dos comandos está limpa e livre de qualquer obstáculo.

Se, ao tocar nas teclas, o relógio não responder corretamente, é necessário desligar o forno da rede elétrica e voltar a ligá-lo algum tempo depois. Desta forma os sensores ajustar-se-ão automaticamente e reagirão novamente ao tocar com o dedo.

Acertar a hora

- Ao ligar o forno, observará que no relógio aparece a piscar a indicação 12:00.

- Pressione ou para acertar as horas.

- Pressione para confirmar as horas.

• Pressione ou para ajustar os minutos.
• Pressione para confirmar os minutos.
  Se pretender alterar a hora, pressione ou ⊕ até que a indicação da hora fique
  intermitente. Pressione e siga os passos descritos no ponto anterior.

ATENÇÃO

No caso de um corte de corrente elétrica, será apagada toda a programação do relógio eletrónico e aparecerá a piscar no relógio a indicação 12:00. Deverá acertar a hora e programá-lo de novo.

OCULTAR O RELÓGIO

• Para ocultar o relógio pressione a tecla START durante 5 segundos.
• Para voltar a mostrar o relógio pressione novamente a tecla durante 5 segundos.

Manuseamento do forno

FUNCIONAMENTO MANUAL

- Após acertar a hora do relógio, o seu forno está pronto para cozinhar. Selecione uma função de cozinhado e uma temperatura.

INFORMAÇÃO

Em modelos com regulação eletrónica de temperatura, a temperatura é apresentada no ecrã do relógio ao rodar o seletor.

Assim que a temperatura for selecionada, o relógio volta a ser apresentado automaticamente no ecrã.

• Poderá verificar que o símbolo se ilumina durante o cozinhado para indicar a transmissão de calor ao alimento. Este símbolo apaga-se quando é atingida a temperatura selecionada.
• Para desligar o forno, coloque os comandos na posição o

INFORMAÇÃO

Quando inicia um cozinhado, por defeito o forno irá mostrar o tempo total do cozinhado em curso., caso não tenha sido selecionado um tempo de cozinhado ou tempo de final de cozinhado.

FUNCIONAMENTO DO TEMPORIZADOR DO FORNO

Programação do avisador

1. Pressione ou até que o símbolo fique intermitente no visor e pressione OK. No visor será exibida a indicação 00_00.
2. Seleccione o tempo, após o qual pretende que o relógio avise, pressionando em ou +. Ouvirá 2 beeps seguidos como confirmação e será exibida a contagem decrescente do tempo definido. O símbolo ( ) piscará lentamente.
3. Quando terminar o tempo, será emitido um sinal acústico durante 90 segundos e o símbolo (J) piscará mais rapidamente.

NOTA

Com a função Avisador, o forno não se desligará quando terminar o tempo programado.

1. Pressione qualquer tecla para parar o sinal sonoro, nesse momento o símbolo apagar-se-á.

Caso pretenda alterar o tempo do avisador, pressione ou ate que no visor o simbolo fique intermitente e as horas paradas, de seguida pressione e siga novamente os passos descritos. Ao aceder ao temporizador, será exibido o tempo restante atual, que poderá ser alterado.

NOTA

Com a função Avisador, o tempo restante será permanentemente exibido no visor. Com esta função ativada, não é possível visualizar a hora nem o tempo total programado para o cozinhado.

Programação da Duração do Cozinhado

1. Seleccione uma função e uma temperatura de cozinhado através dos comandos do forno.

2. Pressione ou até que o símbolo fique intermitente no visor e pressione . No visor será exibida a indicação 0_00.

3. Seleccione o tempo, após o qual pretende que o relógio avise, pressione ⏻ ou ⚠. Ouvirá 2 beeps seguidos como confirmação e será exibida a contagem decrescente do tempo definido. O símbolo CONTROL TIMER piscará lentamente.

4. Decorrida a duração do cozinhado, o forno desligar-se-á, soará um sinal sonoro e o símbolo CONTROL TIMER piscará mais depressa.

5. Pressione STOP para parar o sinal sonoro e apagar o símbolo ligando de novo o forno.

6. Coloque os comandos na posição o para desligar o forno.

Pode alterar o tempo de cozinhado restante a qualquer momento, bastando para tal premir ou até que o símbolo comece a piscar rapidamente. De seguida, pressione para alterar o tempo.

Programação da Hora de Finalização do Cozinhado

1. Seleccione uma função e uma temperatura de cozinhado.

2. Pressione ou até que o símbolo fique intermitente no visor e prima OK. No visor será exibida a indicação 0_00.

3. Seleccione o tempo, após o qual pretende que o relógio avise, pressione ⏻ ou Ⓑ. Ouvirá 2 beeps seguidos como confirmação e será exibida a contagem decrescente do tempo definido. O símbolo ALARM & STOP piscará.

4. Assim que for atingida a hora de finalização programada, o forno desligarse-á, será emitido um sinal sonoro e o símbolo & spiscará.

5. Prima STOP para parar o sinal sonoro e apagar o símbolo ALARM & STOP, ligando de novo o forno.

6. Coloque os comandos na posição o para desligar o forno.

Pode alterar o tempo de cozinhado restante a qualquer momento, bastando para tal pressionar ⏻ ou ⚠ até que o símbolo ALARM & STOP comece a piscar rapidamente. De seguida, prima OK para alterar o tempo.

Programação da Duração e Finalização do Cozinhado

1. Seleccione uma função e uma temperatura de cozinhado.
2. Pressionando ou até que o símbolo CONTROL TIMER fique intermitente no visor e prima OK . No visor será exibida a indicação 0_00.
3. Seleccione a duração do cozinhado, tocando em ou. Posteriormente, soarão 2 beeps seguidos e será exibido o tempo restante no visor e o símbolo piscará lentamente.
4. Pressione OK para confirmar
5. Pressione ou até que o símbolo fique intermitente no visor e prima. No visor será exibida a indicação 00_00.
6. Seleccione a hora de finalização do cozinhado, premindo ou ^- + Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual no visor.
7. Seleccione uma função e uma temperatura de cozinhado. O forno permanecerá desligado e com os símbolos CONTROL TIMER e ALARM & STOP iluminados. O seu forno está programado.
8. Quando for alcançada a hora de início do cozinhado, o forno entrará em funcionamento e o cozinhado decorrerá durante o tempo selecionado.
9. Durante o cozinhado será exibido o tempo de cozinhado restante e o símbolo CONTROL TIMER piscará lentamente.
10. Assim que for atingida a hora de finalização programada, o forno desligarse-á, será emitido um sinal sonoro e o símbolo piscará mais depressa.
11. Prima STOP para parar o sinal sonoro e apagar o símbolo, ligando de novo o forno.
12. Coloque os comandos na posição ① para desligar o forno.
    Pode alterar o tempo de cozinhado restante a qualquer momento, bastando para tal premir
13. ou + até que o símbolo comece a

piscar rapidamente. De seguida, prima para alterar o tempo.

MICROONDAS

1. Rode o seletor de funções para a posição Micro-ondas.
2. No visor é exibido 0_30 (função de início rápido) por padrão de funcionamento. Pressione ⊖ ou ⊕ até ser exibido 1_00 no visor.
3. Pressione para confirmar.
4. No visor é exibido o tempo padrão de funcionamento. Com as teclas ⊖ ou ⊕ ajuste a duração desejada.
5. Pressione OK para confirmar.
6. No visor é exibida a potência padrão de funcionamento. Com as teclas ⊖ ou ⊕ ajuste a potência desejada.
7. Pressione OK para confirmar.
8. Pressione START para iniciar a função microondas com os parâmetros desejados.

INICIO RÁPIDO

1. Rode o seletor de funções para a posição Micro-ondas.
2. Pressione START e o forno começa a funcionar na função Micro-ondas à potência máxima durante 30 segundos.
3. Caso pretenda aumentar o tempo de funcionamento pressione novamente a tecla START. Cada vez que esta tecla for premida o tempo de funcionamento será aumentado em 30 segundos.

DESCONGELAÇÃO POR TEMPO

1. Rode o seletor de funções para a posição Micro-ondas.
2. Pressione ou até que o símbolo apareça no display.

3. Pressione OK para confirmar.

4. No visor é exibido o tempo de descongelação padrão. Com as teclas ou ajuste a duração desejada.

5. Pressione State Tiniciar a função descongelação por tempo com os parâmetros desejados.

NOTA

Consulte o Guia de cozinhados para sugestões de tempos de descongelação.

INFORMAÇÃO

Quando no visor mostrar a palavra "Turn" abra a porta, vire os alimentos e pressione START para continuar.

DESCONGELAÇÃO POR PESO

1. Rode o seletor de funções para a posição Micro-ondas.
2. Pressione ou até que o símbolo KG apareça no visor.
3. Pressione para confirmar.
4. No visor é exibido "F01" a piscar como padrão. Seleccione a opção de descongelação desejada, pressionando ou
5. Pressione OK para confirmar.
6. No visor é exibido o peso padrão. Com as teclas ou ajuste o peso desejado.
7. Pressione START para iniciar a função descongelação por peso com os parâmetros desejados.

A tabela seguinte mostra os programas para descongelar por peso, indicando os intervalos de peso e tempos de descongelação e de conservação (para assegurar que os alimentos mantêm uma temperatura uniforme):

Prog.	Alimen-to	Peso (kg)	Tempo (min.)	Tempo de conservação (min.)
F01	Carne	0.10 – 2.00	2:10 – 43	20 – 30
F02	Aves	0.10 – 2.50	2:20 – 58	20 – 30
F03	Peixe	0.10 – 2.00	2 – 40	20 – 30
F04	Fruta	0.10 – 0.50	2:36 – 13	10 – 20
F05	Pão	0.10 – 0.80	2:25 – 19	10 – 20

INFORMAÇÃO

Quando no visor mostrar a palavra "Turn", abra a porta, vire os alimentos e pressione START para continuar.

FUNÇÕES COMBINADAS

1. Selecione a função de micro-ondas + função convencional com o seletor de funções.
2. No visor é exibido o tempo padrão de funcionamento. Pressione OK para selecionar.
3. Com as teclas. ⊖ ou ⊕ ajuste a duração desejada.
4. Pressione OK para confirmar.
5. No visor é exibida a potência padrão de funcionamento. Com as teclas ⏻ ou ⚠ ajuste a potência desejada.
6. Pressione OK para confirmar.
7. Pressione START para iniciar a função com os parâmetros desejados.

NOTA

A temperatura pode ser alterada a qualquer altura ao rodar o seletor de temperatura.

NOTA

A potência máxima que pode ser selecionada é de 600 W.

Funções de segurança

Esta função pode ser selecionada a qualquer momento durante a utilização do forno.

Para ativar a função, prima a tecla durante alguns segundos até que soe 1 sinal sonoro e o símbolo seja exibido no visor. O forno está bloqueado.

Se o forno estiver desligado e a segurança para crianças estiver ativa, o forno não cozinhará mesmo que selecione uma função de cozinhado.

Caso ative esta função enquanto estiver a utilizar o forno, apenas bloqueará a manipulação do relógio eletrónico.

Função Teka Hydroclean®

Esta função facilita a limpeza da gordura e restos de sujidade que tenham aderido às paredes do forno.

Para facilitar a limpeza, evite a acumulação de sujidade. Limpe frequentemente o forno.

Não verta água no interior do forno enquanto este ainda estiver quente, pois poderá danificar o esmalte do mesmo.

Realize sempre o ciclo com o forno frio. Se o procedimento for efetuado com o forno demasiado quente, poderá haver alterações no resultado e poderá danificar o esmalte.

Retire previamente os tabuleiros e todos os acessórios do interior do forno, incluindo os suportes dos tabuleiros ou as guias telescópicas.

Para desativar a função, pressione a tecla durante alguns segundos até que soe 1 sinal sonoro.

MODO SHOWROOM

O modo showroom é utilizado em showrooms, para demonstrar aos clientes como funciona o forno tal como descrito em todas as funções, mas não são ativadas as cargas de aquecimento.

Para ativar o modo showroom pressione e OK em simultâneo.

Para desativar a função pressione novamente.

Para tal, siga as instruções presentes no manual de instalação e manutenção fornecido com o forno.

1. Com o forno frio, coloque um pano estendido na base do forno.

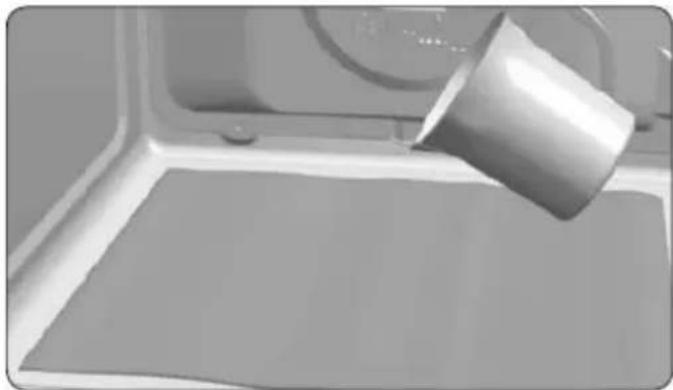

1. Verta lentamente 200 ml de água na parte inferior da cavidade do forno.

INFORMAÇÃO

Para melhores resultados, adicione uma colher pequena de detergente suave para a loiça no copo de água antes de o verter no pano.

1. Rode o selector de funções para a posição □.

2. Regule o selector de temperatura para 90 °C.

3. Programe uma duração de 4 minutos no temporizador.
4. Decorridos os 4 minutos, será emitido um sinal sonoro e o forno deixará de aquecer.
5. Coloque o selector de funções na posição ① 。
6. Espere 20 minutos aproximadamente até que o interior do forno arrefeça.

IMPORTANTE

Não abra a porta do forno até que a fase de arrefecimento termine.

A fase de arrefecimento é necessária para o correto funcionamento da função Hydroclean®.

1. O forno está pronto para retirar os restos de sujidade e a restante água com o pano.

A função Hydroclean® é realizada a baixa temperatura. No entanto, o tempo de arrefecimento pode variar de acordo com a temperatura ambiente.

ATENÇÃO

Antes de tocar diretamente na superfície interior do forno, certifique-se de que este se encontra a uma temperatura adequada.

Se após a realização da função Hydroclean® for necessária uma limpeza mais profunda, utilize detergentes neutros e esponjas não abrasivas.

• Tensão AC...... (ver chapa de características)
• Potência requerida.... 3500 W
• Potência Grill/ Maxigrill 1400 W/ 2500 W
• Potência Resistência Inferior 1150 W
• Potência Ar Quente 1800 W
• Potência de saída Micro-ondas .... 1000 W
• Frequência de Micro-ondas 2450 MHz
• Dimensões exteriores (L×A×P) 455 x 595 x 562 mm
• Dimensões da cavidade (L×A×P) 475 x 365 x 232 mm
• Capacidade do forno 40 l
• Peso 38,2 kg

Índice

FUNCIONAMIENTO MANUAL

FUNCIONAMIENTO TEMPORIZADO DEL HORNO
