GEBRUIKSAANWIJZING HSC 6440 C TEKA

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat.

Afhankelijk van het model, de accessoires kunnen verschillen van die in de beelden.

Beschrijving van de oven....58

Bedieningspaneel 58

Symbolen van de functieschakelaar ..... 59

Functies van de oven 59

Vermogensstanden Magnetron 59

Beschrijving van de display....60

De tijdsduur instellen 60

De klok verbergen en opnieuw weergeven 61

Het gebruik van de oven 61

Ovenfuncties 61

Werking van de timing van de oven ..... 61

Magnetron 63

Snel starten 63

Ontdooien volgens tijdsduur 64

Gecombineerde functies....64

Veiligheidsinstructies....65

Veiligheidsblok....65

Showroom modus....65

De Teka Hydroclean® functie programmeren ....65

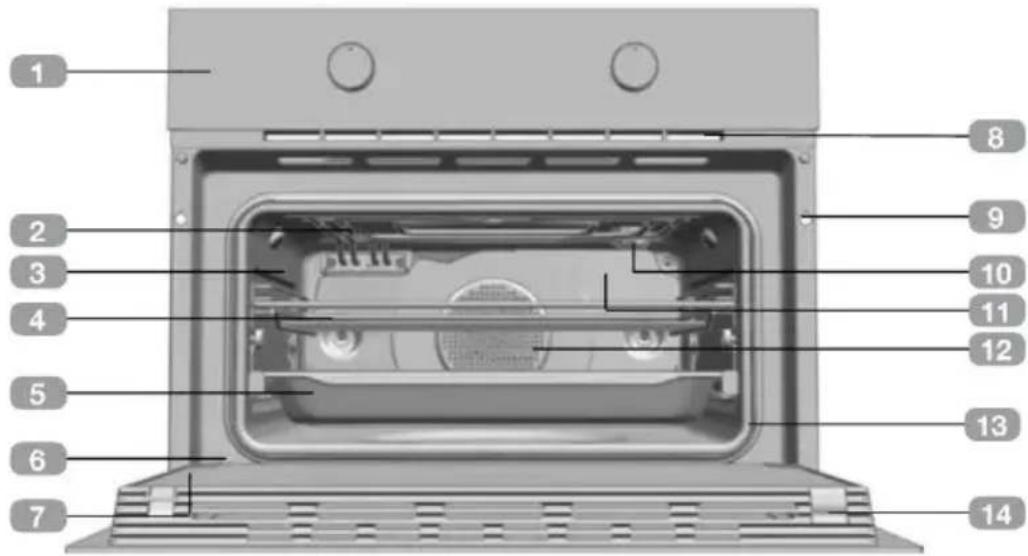

Beschrijving van de oven

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 Bedieningspaneel
2 Grillweerstand
3 Plaathouder
4 Braadrooster
5 Plaat
6 Scharnier
7 Binnenglas

8 Koelluchtuitlaat
9 Bevestiging aan meubel
10 Lamp
11 Achterpaneel
12 Turbine
13 Ovendichting
14 Deur

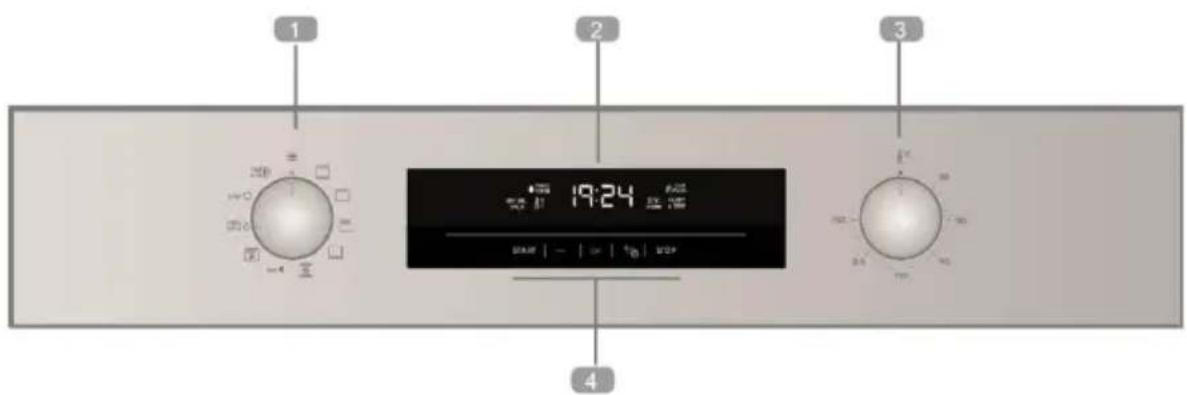

Bedieningspaneel

1 2 3 19:24 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.0 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19:24 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 19: 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:24 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25:36 25/36

1 Functieschakelaar
2 Display

3 Temperatuurschakelaar

4 Aanraken toetsen

Symbolen van de functieschakelaar

HSC 6440 C Model

ECO

Functies van de oven

INFORMATIE

Kijk voor een beschrijving van het gebruik van alle functies in de bij uw oven meegeleverde bakgids.

o

OVEN UITSCHAKELING

CONVENTIONEEL

MAXIGRILL

CONVENTIONEEL MET

VENTILATOR

MAXIGRILL MET VENTILATOR

ONDERSTE ELEMENT

TURBO + ONDERSTE

ELEMENT

TURBO

ECO

MAGNETRON + WARME

LUCHT

MAGNETRON + GRILL

MAGNETRON

Vermogensstanden Magnetron

Vermogensstanden Magnetron	Voedsel
200	Langzaam ontdooien van delicaat voedsel; warm houden.
400	Koken met weinig hitte; rijst opstoven.Snel ontdooien.
600	Boter smelten.Babyvoeding opwarmen.
800	Groente en voedsel koken.Zorgvuldig koken en opwarmen.Kleine hoeveelheden opwarmen en koken.Delicaat voedsel opwarmen.
1000	Snel vloeistoffen en vooraf bereid voedsel koken en opwarmen.

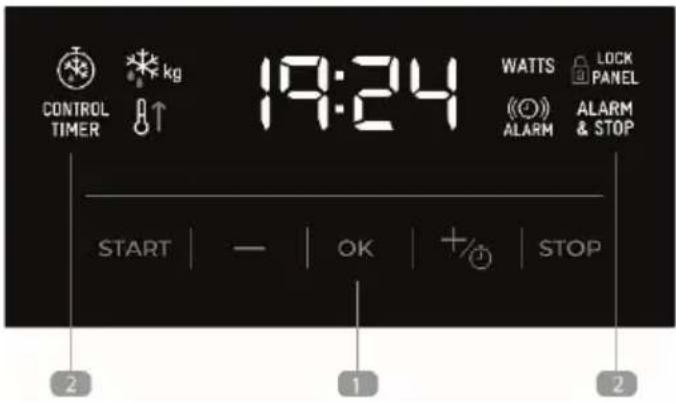

Beschrijving van de display

CONTROL TIMER kg 19:24 WATTS LOCK PANEL ALARM ALARM & STOP START | — | OK | +/⊗ | STOP 2 1 2

1 TOETSEN

-, en . Bieden u de mogelijkheid de volgende functies te programmeren.

START : Bieden u de mogelijkheid de volgende functies te starten.

STOP : Bieden u de mogelijkheid de volgende functies te stoppen.

2 SYMBOLLEN

KOOKWEKKER: Licht op als de kookwekkerfunctie van de klok wordt geselecteerd. Geeft een geluidssignaal na afloop van de ingestelde tijd. De oven gaat niet uit nadat de tijd is afgelopen. Deze functie kan ook gebruikt worden wanneer de oven niet in gebruik is.

CONTROL TIMER en ALARM PROGRAMMERING: Lichten op om aan te geven dat de oven is geprogrammeerd (duur, eind of totaal).

• CONTROL TIMER Baktijd: Om gedurende de ingestelde tijd te bakken. Daarna gaat de oven automatisch uit.
• ALARM & STOP Eindtijd van het bakproces: Om tot het ingestelde tijdstip te bakken. Daarna gaat de oven automatisch uit.
• CONTROL EN ALAKM & STOP Duur en einde van het bakproces: Om de baktijd en de eindtijd van het bakproces te programmeren. De oven gaat automatisch aan om te bakken

gedurende de ingestelde tijd (baktijd). Vervolgens gaat hij automatisch uit op het aangeduide tijdstip (eindtijd).

VERGRENDELING VAN DE KLOK: Geeft aan dat de touchtoetsen van de klok zijn geblokkeerd zodat ze niet door kleine kinderen kunnen worden ingedrukt.

Andere functies

VERWARMING: Geeft aan dat de oven warmte naar het voedsel overbrengt.

ONTDOOIEN VOLGENS TIJDSDUUR: Licht op wanneer de ontdooifunctie volgens tijdsduur ingeschakeld is.

KG ONTDOOIEN VOLGENS GEWICHT: Licht op wanneer de ontdooifunctie volgens gewicht ingeschakeld is.

De gevoeligheid van de touchtoetsen pas zich continu aan de omgevingsomstandigheden aan. Wanneer u de oven op het elektriciteitsne aansluit, dient u erop te letten dat het oppervlak van het bedieningspaneel schoon en obstakelvrij is.

Als u de toetsen met uw vinger aanraakt maar de oven niet op juiste wijze reageert koppel dan de oven van het elektriciteitsnet los en sluit hem na een tijdje opnieuw aan. Op deze manier worden de sensoren automatisch ingesteld en reageren zijn opnieuw nadat ze met de vinger worden aangeraakt.

DE TIJDSDUUR INSTELLEN

• Wanneer u de oven inschakelt, knippert 12:00 op het scherm.
• Druk op (-) of (+) om de uren aan te passen.

• Druk op om de uren te bevestigen.
- Druk op of om de minuten aan te passen.
• Druk op om de minuten te bevestigen.
- Als u het tijdstip wilt wijzigen, drukt u op - of tot de tijd begint te knipperen.

Druk op en volg de instructies in de vorige punten.

LET OP

In het geval van een stroompanne worden de klokinstellingen gewist en 12:00 knippert op het scherm van de klok. Reset ze en programmeer opnieuw.

DE KLOK VERBERGEN EN OPNIEUW WEERGEVEN

• Als u de klik wilt verbergen, drukt u STOP gedurende 5 seconden in.
• Als u de klik opnieuw wilt weergeven, drukt u Sgedurende 5 seconden in.ç

Het gebruik van de oven

OVENFUNCTIES

- Na het instellen van de klok is de oven klaar voor gebruik. Selecteer een bereidingsfunctie met de functie selectieschakelaar en de temperatuur met de temperatuurregelaar.

INFORMATIE

In modellen met een elektronische temperatuurregelaar verschijnt de temperatuur op het scherm als u draai aan de selectieschakelaar.

Nadat u de temperatuur hebt geselecteerd, verschijnt de klok automatisch opnieuw.

• U zult zien dat het symbool tijdens het bakproces gaat branden om aan te geven dat warmte wordt overgebracht naar de etenswaren. Dit symbool gaat uit wanneer de geselecteerde temperatuur is bereikt.
• Om de oven uit te zetten, de knoppen in

stand zetten。

INFORMATIE

Bij de start van een bereidingscyclus geeft de oven automatisch de totale tijdsduu weer van de vooruitgang van de cyclus als de bereidingstijd of de eindtijd niet is ingesteld.

WERKING VAN DE TIMING VAN DE OVEN

De kookwekker programmeren

1. Druk op ⏻ of Ⓐ totdat het symbool (☐) op het scherm gaat knipperen en druk op ⓄK. Op het scherm verschijnt de aanduiding "0_00".

2. Selecteer de tijd waarna de kookwekker moet afgaan door te drukken op of . Er klinken 2 pieptonen ter bevestiging en de aftelling vanaf de geselecteerde tijd wordt weergegeven. Het symbool (J) gaat traag knipperen.

3. Wanneer de tijd voorbij is, klinkt er 90 seconden lang een geluidssignaal en gaat het symbool snel knipperen.

OPMERKING

Met de kookwekkerfunctie gaat de over na afloop van de geprogrammeerde tijen niet uit.

1. Druk een willekeurige toets in om het geluidssignaal uit te schakelen. Op dat moment gaat het symbool uit.

Als u de tijdsduur wilt wijzigen op de zoemer, drukt u op of tot knippert en de uren niet meer knipperen; druk daarna op en herhaal de stappen. Wanneer u naar de timerbediening gaat, verschijnt de momenteel resterende tijd die u kunt aanpassen.

OPMERKING

Met de Zoemerfunctie wordt de resterende tijdsduur permanent weergegeven op het scherm. Met deze geprogrammeerde functie is het niet mogelijk de tijdsduur of de totale geprogrammeerde bereidingstijd weer te geven.

Bereidingstijd programmeren

1. Selecteer een functie en een bereidingstemperatuur via de oven bedieningspaneel.

2. Druk op ⏻ of Ⓐ tot het CONTROL TIMER symbool op het scherm begint te knipperen en druk daarna op Ⓞ. De "0_00" indicatie verschijnt op het scherm.

3. Selecteer de tijdsduur waarna u wilt dat het alarm inschakelt door te drukken op of . U hoort 2 geluidssignalen om te bevestigen dat de tijdsduur werd ingesteld en dat de klok begint af te tellen vanaf de geselecteerde tijdsduur. Het symbol knippert.

4. Zodra de bereidingstijd afgelopen is, schakelt de oven uit en weerklinkt een alarm en het CONTROL TIMER symbol begint te knipperen.

5. Druk op STOP om het alarm te stoppen en schakel het CONTROL TIMER symbool uit. De oven schakelt opnieuw in.

6. Zet de knoppen in stand om de oven uit te zetten. U kunt de resterende baktijd op elk moment wijzigen door op of te drukken totdat het symbool ONTER TIMER snel gaat knipperen. Druk vervolgens op om de tijd te wijzigen.

De eindtijd van de bereiding programmeren

1. Selecteer een bereidingsfunctie en een temperatuur.

2. Druk op - of + tot het ALARM & STOP symbool op het scherm begint te knipperen en druk daarna op OK. De "0_00" indicatie verschijnt op het scherm.

3. Selecteer de tijdsduur waarna u wilt dat het alarm inschakelt door te drukken op of . U hoort 2 geluidssignalen om te bevestigen dat de tijdsduur werd ingesteld en dat de klok begint af te tellen vanaf de geselecteerde tijdsduur. Het ALARM & STOP symbool knippert.

4. Aan het einde van de cyclus schakelt de oven automatisch uit en weerklinkt een alarm en het ALARM & STOP symbol begint te knipperen.

5. Druk op STOP om het alarm te stoppen en schakel het ALARM & STOP symbool uit. De oven schakelt opnieuw in.

三

1. Zet de knoppen in stand o om de oven uit te zetten.

U kunt de resterende baktijd op elk moment wijzigen door op of te drukken totdat

het symbool ALARM & Snel gaat knipperen. Druk vervolgens op OK om de tijd te wijzigen.

De bereidingstijd en eindtijd te programmeren

1. Selecteer een bereidingsfunctie en een temperatuur.

2. Druk op of tot het CONTROL TIMER symbool op het scherm begint te knipperen en druk daarna op . De "0_00" indicatie verschijnt op het scherm.

3. Selecteer de bereidingstijd door ⏻ of ⭕ aan te raken. U hoort 2 pieptonen, de resterende tijdsduur verschijnt op het scherm en het TIMS symbol knippert.

4. Druk op OK om de optie te selecteren.

5. Druk op (-) of (+) tot het ALARM & STOP symbool op het scherm begint te knipperen en druk daarna op . De "0_00" indicatie verschijnt op het scherm.

6. Selecteer de eindtijd van de bereiding door te drukken op of

7. De oven blijft losgekoppeld en de CONTROL EN ALARM & STOP symbolen lichten op. De oven is nu geprogrammeerd.

8. Wanneer het moment is aangebroken om te beginnen koken, schakelt de oven in en blijft hij werken gedurende de geprogrammeerde tijdsduur.

9. Tijdens de bereiding blijft de resterende bereidingstijd op het scherm en het CONTROL TIMER symbool knippert langzaam.

10. Als de bereidingstijd afgelopen is, schakelt de oven uit, er weerklinkt een alarm en het CONTROL TIMER symbool begint te snel knipperen.

11. Druk op STOP om de zoemer te stoppen en schakel het CONTROL TIMER symbool uit. De oven schakelt opnieuw in.

1. Zet de knoppen in stand o om de oven uit te zetten.

U kunt de resterende baktijd op elk moment wijzigen door op of te drukken totdat het symbool ^CONTROL TIMER snel gaat knipperen. Druk vervolgens op om de tijd te wijzigen.

MAGNETRON

1. Selecteer de magnetronfunctie.

2. Het scherm geeft standaard 00:30 (Snel starten functie) weer. Druk op - of + tot het scherm 1:00 weergeeft.

3. Druk op om te bevestigen.

4. Het scherm geeft de standaard bereidingstijd weer. Selecteer de gewenste bereidingstijd door te drukken op - of +

5. Druk op om te bevestigen.

6. Het scherm geeft de standaard Vermogensinstelling weer. Selecteer de gewenste vermogensinstelling door te drukken op (-) of (+)

7. Druk op om te bevestigen.

8. Druk op START om de magnetron functie te starten met de gewenste parameters.

SNEL STARTEN

1. Selecteer de magnetronfunctie.

2. Druk op START en de magnetron begint onmiddellijk te werken in de Magnetron functie aan het maximum vermogen gedurende 30 seconden.

3. Als de werkduur wilt verhogen, drukt u opnieuw op START. Elke maal u deze toets indrukt, wordt de werkduur verhoogd met 30 seconden.

ONTDOOIEN VOLGENS TIJDSDUUR

1. Selecteer de magnetronfunctie.

2. Druk op ⊖ of ⊕ tot het ⚙ symbol verschijnt op het scherm.

3. Druk op OK om de optie te selecteren.

4. Het scherm geeft de standaard ontdooitijd weer. Selecteer de gewenste bereidingstijd door te drukken op of

5. Druk op START de ontdooien volgens tijdsduur functie te starten met de gewenste parameters.

OPMERKING

Raadpleeg de Bereidingsgids voor advies bij de ontdooien tijdsduur.

INFORMATIE

Wanneer "Turn" op het scherm verschijnt, opent u de deur, draait u de etenswaren en druk u op START om door te gaan.

1. Selecteer de magnetronfunctie.
2. Druk op of tothet symbool verschijnt op het scherm.
3. Druk op OK om de optie te selecteren.
4. "F01" begint standaard te knipperen. Selecteer de gewenste ontdooioptie door te drukken op - of + .
5. Druk op om te bevestigen.
6. Het scherm geeft het standaardgewicht knipperend weer. Selecteer het gewenste gewicht door te drukken op ⊖ op ⊕.

7. Druk op om te bevestigen.

8. Druk op STARTe ontdooien volgens gewicht functie te starten met de gewenste parameters.

In de volgende tabel treft u de functieprogramma's voor het ontdooien op gewicht aan, met de betreffende gewichtsbereiken en ontdooi- en rusttijden (om ervoor te zorgen dat het voedsel een gelijkmatige temperatuur heeft).

Programma	Voedsel	Gewicht (g)	Tijd (min)	Rusttijd (min)
F01	Vlees	0.10 – 2.00	2:10 – 43	20 – 30
F02	Gevogelt e	0.10 – 2.50	2:20 – 58	20 – 30
F03	Vis	0.10 – 2.00	2 – 40	20 – 30
F04	Frui	0.10 – 0.50	2:36 – 13	10 – 20
F05	Brood	0.10 – 0.80	2:25 – 19	10 – 20

INFORMATIE

Wanneer "Turn" op het scherm verschijnt, opent u de deur, draait u de etenswaren en druk u op START om door te gaan.

GECOMBINEERDE FUNCTIES

1. Selecteer een magnetron + conventionele ovenfunctie met de functie selectieschakelaar.
2. Het scherm geeft de standaard bereidingstijd weer. Druk op OK om te selecteren.
3. Selecteer de gewenste bereidingstijd door te drukken op - of + .
4. Druk op om te bevestigen.
5. Het scherm geeft de standaard Vermogensinstelling weer. Selecteer de gewenste vermogensinstelling door te drukken op ^- of ^+ .
6. Druk op om te bevestigen.
7. Druk op START om de functie te starten met de gewenste parameters.

OPMERKING

De temperatuur kan op elk moment worden gewijzigd door te draaien aan de temperatuur bedieningsknop.

OPMERKING

Het maximumvermogen dat kan worden geselecteerd is 600W.

Veiligheidsinstructies

VEILIGHEIDSBLOK

Deze functie kan op elk moment tijdens het gebruik van de oven worden ingeschakeld.

Druk hiervoor een tijdje op de toets totdat u een pieptoon hoort en het symbool op het scherm verschijnt. De klok is vergrendeld.

Als de oven is uitgeschakeld en u zet de kinderbeveiliging aan, dan zal de oven niet werken ook al selecteert u een bakfunctie.

Als u deze functie aanzet terwijl de oven in werking is, wordt alleen de bediening van de elektronische klok vergrendeld.

Om de functie uit te schakelen dient u een tijdje op de toets te drukken totdat u een pieptoon hoort.

SHOWROOM MODUS

De showroom modus wordt gebruikt om klanten te tonen hoe de oven werkt zoals beschreven in elke functie, maar er is geen activering of verwarming belastingen.

Druk op - om de showroom modus in te schakelen.

Om de functie uit te schakelen, drukt u opnieuw op en Als de oven is uitgeschakeld en u zet de kinderbeveiliging aan, dan zal de oven niet werken ook al selecteert u een bakfunctie.

Teka Hydroclean® functie

Met deze functie kunnen vet- en vuilresten die aan de ovenwanden zijn blijven kleven gemakkelijk worden schoongemaakt

Laat vuil niet ophopen. Op die manier kan de oven gemakkelijker worden schoongemaakt Maak de oven regelmatig schoon.

DE TEKA HYDROCLEAN® FUNCTIE PROGRAMMEREN

LET OP

Giet geen water in de warme oven. Dit kan het email van uw oven beschadigen.

Voer de cyclus altijd met afgekoelde oven uit. Als u dit met een te warme oven doet, kan het

resultaat minder goed zijn en kan bovendien het email worden beschadigd.

Verwijder eerst de platen en alle accessoires uit de oven, ook de steunen voor de bakplaten of de uitschuifbare rails.

Volg hiervoor de instructie in de installatie en onderhoudshandleiding die bij uw oven wordt meegeleverd.

1. Spreid, als de oven is afgekoeld, een doekje uit op de ovenvloer.

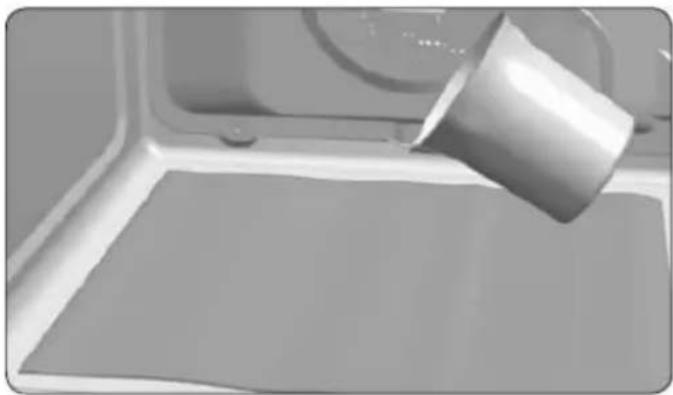

1. Giet langzaam 200 ml water in de opening van de oven.

INFORMATIE

Doe voor een beter resultaat een lepeltje mild afwasmiddel in het glas water voorda u het over het keukendoekje uitgiet.

1. Zet de knoppen in stand ☐
2. Stel de temperatuur in op 90° C.
3. Programmeer een tijdsduur van 4 minuten op de timer.
4. Na 4 minuten klinkt er een alarm en stopt de oven met verwarmen.

1. Zet de knoppen in stand

2. Wacht ongeveer 20 minuten totdat de binnenkant van de oven is afgekoeld.

BELANGRIJK

Open de ovendeur pas als de Hydroclean® functie is afgelopen.

De afkoelfase is nodig voor de juiste werking van de Hydroclean® functie.

1. De oven is klaar om de vuilresten en het overtollige water met een keukendoekje te verwijderen.

De Hydroclean® functie wordt op lage temperatuur uitgevoerd. De afkoeltijden kunnen echter variëren naargelang de omgevingstemperatuur.

LET OP

Zorg ervoor dat de temperatuur veilig is voordat u de binnenwanden van de oven direct aanraakt.

Als het na de Hydroclean® functie nodig is om de oven nog grondiger schoon te maken, gebruik dan neutrale reinigingsmiddelen en niet-schurende sponzen.

Technische gegevens

SPECIFICATIE

• Spanning AC ...... (zie typeplaatje)
• Vereist vermogen.... 3500 W
• Vermogen grill/ Maxigrill .... 1400 W/ 2500 W
• Vermogen onderste element 1150 W
• Heteluchtvermogen.... 1800 W
• Vermogen magnetron 1000 W
  • Vermogen magnetron 2450 MHz
• Afmetingen ommanteling (b×h×d).... 455 x 595 x 562 mm
• Afmetingen binnenruimte (b×h×d).... 475 x 365 x 232 mm
• Inhoud oven....40 l
  • Gewicht.... 38,2 kg

68...... وصف الجهاز

68
