MANUAL DE USUARIO HSC 6440 C TEKA

Por favor, antes de utilizar su horno por primera vez, lea atentamente las instrucciones de instalación y mantenimiento incluidas en su horno.

Dependiendo del modelo, los accesorios incluidos en su horno pueden variar respecto a los mostrados en las imágenes.

FRANÇAIS

Inicio rápido ....20

3 Seletor de temperatura
4 Teclas touch

HSC 6440 C Model ECO

Funções do forno

INFORMAÇÃO

BLOQUEIO DE SEGURANÇA

Características técnicas

ESPECIFICAÇÕES

Descripción del horno....25

Frontal de mandos....25

Símbolos del selector de funciones.....26

Funciones del horno....26

Niveles de Potencia de las microondas . 26

Descripción del display......27

Ocultar/Mostrar el Reloj....28

Manejo del horno 28

Funcionamiento manual 28

Funcionamiento temporizado del horno 28

Microondas....30

Inicio Rápido....30

Descongelación por tiempo ....30

Descongelación por peso 31

Funciones combinadas....31

Funciones de seguridad......32

Bloqueo de seguridad....32

Modo Showroom....32

FUNCIÓN TEKA HYDROCLEAN®......32

Programar la función Teka Hydroclean® 32

CARACTERÍSTICAS TÉCNICAS......34

Especificaciones ....34

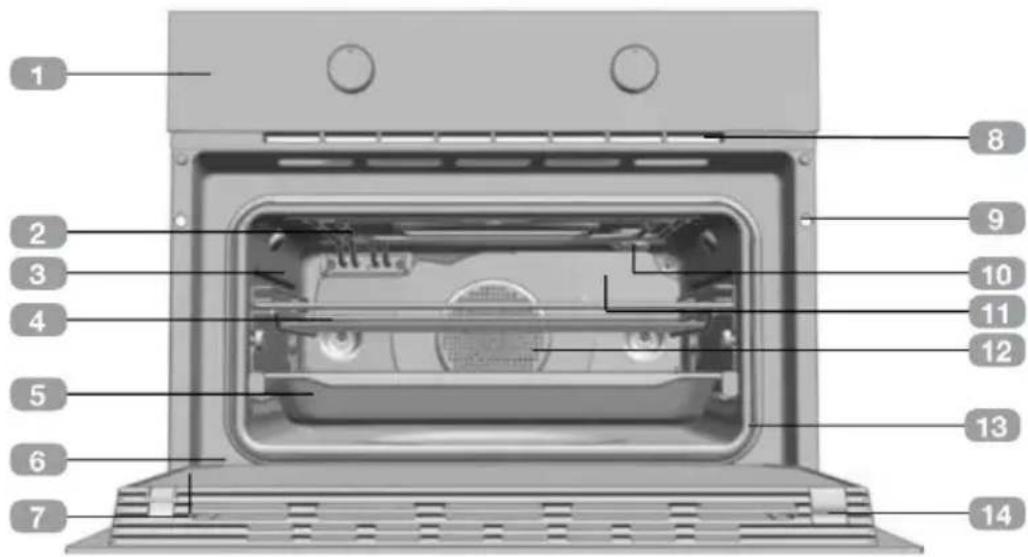

Descripción del horno

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 Frente de mandos
2 Resistencia de grill
3 Soporte bandejas
4 Parrilla
5 Bandeja
6 Bisagra
7 Cristal interior

8 Salida de aire de refrigeración
9 Fijación al mueble
10 Lámpara
11 Panel trasero
12 Turbina
13 Junta de horno
14 Puerta

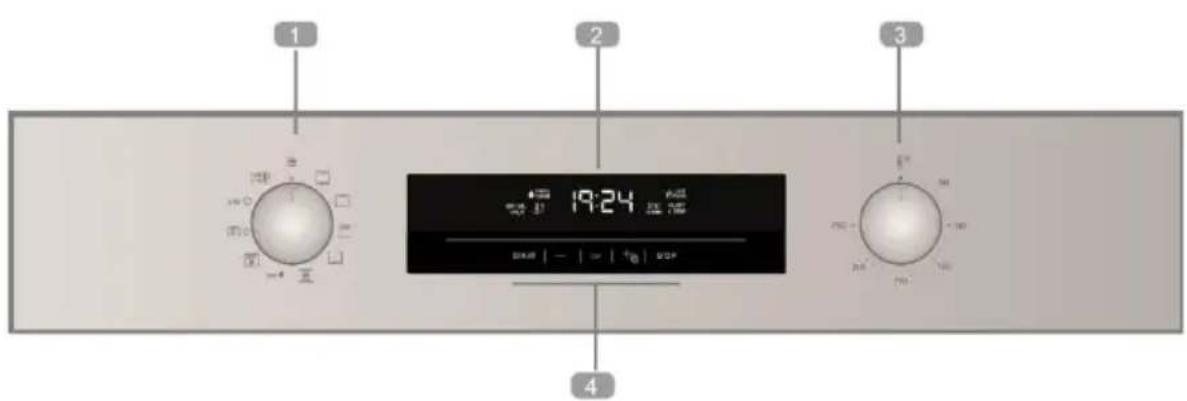

Frontal de mandos

1 2 3 19:24 4

1 Selector de funciones

2 Display

3 Selector de temperaturas
4 Teclas touch

HSC 6440 C Model ECO

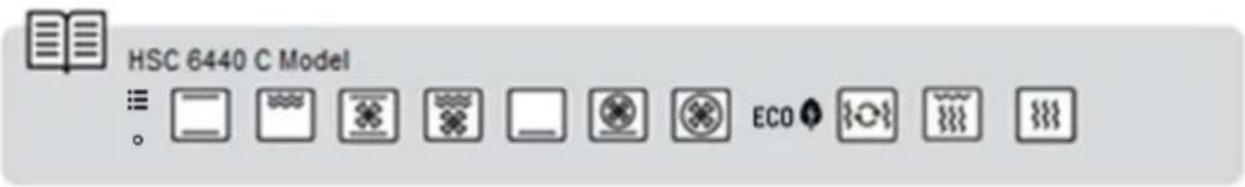

Funciones del horno

INFORMACIÓN

DESCONEXIÓN DEL HORNO

CONVENCIONAL

MAXIGRILL

CONVENCIONAL CON TURBINA

MAXIGRILL CON TURBINA

SOLERA

TURBO + SOLERA

TURBO

ECO

MICROONDAS + AIRE CALIENTE

MICROONDAS + GRILL

MICROONDAS

Niveles de Potencia de las microondas

Potencia Salida Microondas	Alimentos
200	Descongelación lenta para alimentos delicados; mantener caliente
400	Cocinar con poco calor; rehogar arrozDescongelación rápida
600	Derretir mantequillaCalentar alimento para bebé
800	Cocinar verduras y alimentosCocinar y calentar cuidadosamente, Calentar y cocinar pequeñas cantidadesCalentar alimentos delicados
1000	Cocinar y calentar rápidamente líquidos y alimentos precocinados,

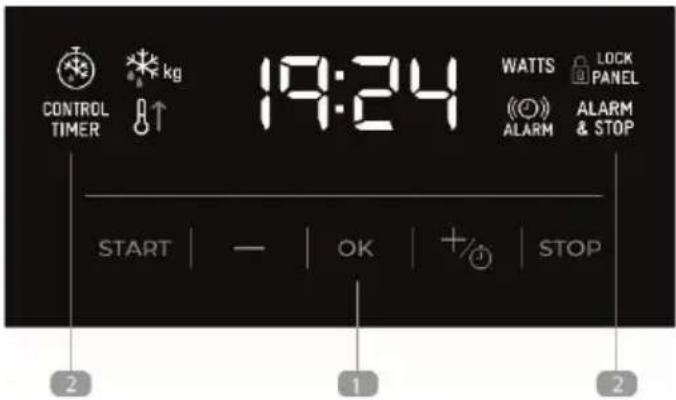

Descripción del display

CONTROL TIMER kg 19:24 WATTS LOCK PANEL ALARM ALARM & STOP START | - | OK | +/⊗ | STOP 2 1 2

1 TECLAS

- , OK : Permiten la programación de las funciones del reloj electrónico.

START : Permite empezar las funciones de cocinados.

STOP : Permite detener las funciones de cocinados.

2 SÍMBOLOS

(1) AVISADOR: Iluminado al seleccionar la función avisador del reloj. Genera una señal acústica al cabo del tiempo. El horno no se apagará cuando acabe el tiempo. Esta función también se puede utilizar cuando el horno esté cocinando.

CONTROL TIMER y PROGRAMACIÓN: Iluminados para indicar que el horno está programado (duración, fin o total).

- Duración del Cocinado: Permite cocinar durante un tiempo seleccionado, a continuación el horno se apagará de forma automática.

- Hora de Finalización del Cocinado: Permite cocinar hasta una hora establecida, a continuación el horno se apagará de forma automática.

- y Duración y Fin del Cocinado: Permite programar la duración y la hora de finalización del cocinado. El horno se pondrá en marcha de forma automática

para cocinar durante el tiempo seleccionado (Duración) y se apagará de forma automática a la hora que le haya indicado (Fin del Cocinado).

BLOQUEO DE SEGURIDAD: Indica que s teclas del display están bloqueadas, itando la manipulación por parte de niños queños.

Otras funciones

CALENTAMIENTO: Indica que el horno está transmitiendo calor al alimento.

DESCONGELACIÓN POR TIEMPO: Se mina mientras la función de descongelación tiempo está en funcionamiento.

KG DESCONGELACIÓN POR PESO: Se mina mientras la función de descongelación y peso está en funcionamiento.

ATENCIÓN

La sensibilidad de las teclas se adapta continuamente a las condiciones ambientales. Al conectar el horno a la red tenga la precaución que la superficie del frontal de mandos esté limpia y libre de cualquier obstáculo.

Si al tocar las teclas, el reloj no responde correctamente entonces es necesario que desconecte el horno de la red eléctrica y tras un instante vuelva a conectarlo. De esta forma los sensores se habrán ajustado automáticamente y reaccionarán de nuevo al tocar con el dedo.

AJUSTE DEL RELOJ

• Al conectar su horno, observará que en el reloj aparece parpadeando la indicación 12:00.
• Pulse o para ajustar las horas

• Pulse para validar las horas.

• Pulse o para ajustar los minutos.

• Pulse para validar los minutos.
• Si desea modificar la hora, pulse hasta que la hora empiece a parpadear.

Pulse y siga las instrucciones de los puntos anteriores.

ATENCIÓN

En caso de un corte de suministro eléctrico, se borrará toda la programación de su reloj electrónico y aparecerá parpadeando la indicación 12:00 en el reloj. Deberá ponerlo en hora y programarlo de nuevo.

OCULTAR/MOSTRAR EL RELOJ

• Si no desea ver la hora en la pantalla pulse st durante 5 segundos.
• Si desea volver a mostrar el reloj, pulse STOP durante 5 segundos.

Manejo del horno

- Tras poner el reloj en hora, su horno está listo para cocinar. Seleccione una función de cocinado y una temperatura.

INFORMACIÓN

En modelos con regulación electrónica de temperatura, al girar el selector, se mostrará la temperatura en la pantalla del reloj.

Una vez seleccionada la temperatura, la pantalla volverá automáticamente a mostrar el reloj.

• Observará que el símbolo se ilumina durante el cocinado para indicar la transmisión de calor al alimento. Este símbolo se apaga cuando se alcanza la temperatura seleccionada.
• Para apagar el horno, ponga los mandos en posición o

INFORMACIÓN

Cuando inicie un cocinado, por defecto su horno mostrará el tiempo que el horno lleva cocinando, si se ha ajustado la duración del cocinado o la hora de finalización del cocinado.

Programación del avisador

1. Toque o hasta que parpadee el símbolo en la pantalla y pulse. En la pantalla se verá la indicación 0_00.
2. Seleccione el tiempo tras el cual desea que el reloj avise, tocando ☑ Sonarán 2 beep seguidos como confirmación y se mostrará la cuenta atrás a partir del tiempo elegido. El símbolo (☑), parpadeará.
3. Cuando finalice el tiempo, sonará una señal acústica durante 90 segundos y el símbolo parpadeará.

NOTA

Con la función Avisador, al finalizar el tiempo programado el horno no se apagará.

1. Toque cualquier tecla para detener la señal acústica, en ese momento el símbolo (2) se apagará.

Si desea modificar el tiempo del avisador, presione Ⓑ o Ⓑ hasta que parpadee el símbolo y las horas no estén parpadeando, después pulse y realice los pasos mostrados nuevamente. Al acceder al temporizador, aparecerá el tiempo restante actual el cual podrá modificar.

NOTA

Con la función Avisador, el tiempo restante se mostrará en la pantalla de forma permanente. Con esta función programada, no es posible visualizar la hora ni el tiempo total de cocinado programado.

Programación de la Duración del Cocinado

1. Seleccione una función y una temperatura de cocinado mediante los mandos del horno.
2. Toque ⊖ o + hasta que parpadee el símbolo CONTROL TIMER en la pantalla y pulse OK. En la pantalla se verá la indicación 0_00.
3. Seleccione el tiempo tras el cual desea que el reloj avise, tocando 6. Sonarán 2 beep seguidos como confirmación y se mostrará la cuenta atrás a partir del tiempo elegido. El símbolo CONTROL TIMER parpadeará lentamente.

4. Transcurrida la duración del cocinado, el horno se desconectará, sonará una señal acústica y el símbolo CONTROL TIMER parpadeará.

5. Toque en STOP para detener la señal acústica y apagar el símbolo CONTROL TIMER encendiéndose el horno de nuevo.

三

1. Ponga los mandos en posición o para apagar el horno.

En cualquier momento usted puede modificar el tiempo restante de cocinado, tocando ^- o hasta que el símbolo CONTROL TIMER parpadee rápidamente. A continuación toque para modificar el tiempo.

Programación de la Hora de Finalización del Cocinado

1. Seleccione una función y una temperatura de cocinado.
2. Toque ⏻ o ⚠ hasta que parpadee el símbolo ALARM & STOP en la pantalla y pulse OK. En la pantalla se verá la indicación 0_00.
3. Seleccione el tiempo tras el cual desea que el reloj avise, tocando ☐. Sonarán 2 beep seguidos como confirmación y se mostrará la cuenta atrás a partir del tiempo elegido. El símbolo ALARM & STOP parpadeará lentamente
4. Seleccione una función y una temperatura de cocinado.
5. Alcanzada la hora de finalización programada, el horno se desconectará, sonará una señal acústica y el símbolo ALARM & STOP parpadeará rápidamente.
6. Toque en STOP para detener la señal acústica y apagar el símbolo ALARM & STOP, encendiéndose el horno de nuevo.
7. Ponga los mandos en posición para apagar el horno.

En cualquier momento usted puede modificar el tiempo restante de cocinado, tocando ⊖ o + hasta que el símbolo ALARM & STOP parpadee

rápidamente. A continuación toque para modificar el tiempo.

Programación de la Duración y Fin del Cocinado

1. Seleccione una función y una temperatura de cocinado.
2. Toque o hasta que parpadee el símbolo en la pantalla y pulse. En la pantalla se verá la indicación 0_00.
3. Seleccione el tiempo tras el cual desea que el reloj avise, tocando ☑ Sonarán 2 beep seguidos como confirmación y se mostrará la cuenta atrás a partir del tiempo elegido. El símbolo CONTROL TIMER parpadeará.
4. Pulse la tecla OK para validar.
5. Toque o hasta que parpadee el símbolo en la pantalla y pulse. En la pantalla se verá la indicación 0_00.
6. Ajuste la hora de finalización del cocinado, tocando Ⓑ .
7. El horno permanecerá desconectado y con los símbolos y iluminados. Su horno está programado.
8. Cuando se alcance la hora de comienzo del cocinado, el horno se pondrá en marcha y se realizará el cocinado durante el tiempo seleccionado.
9. Durante el cocinado se mostrará el tiempo restante de cocinado y el símbolo CONTROL TIMER parpadeará lentamente.
10. Alcanzada la hora de finalización que se había programado, el horno se desconectará, sonará una señal acústica y el símbolo CONTROL TIMER parpadeará rápidamente.
11. Toque cualquier sensor para detener la señal acústica y apagar el símbolo CONTROL TIMER encendiéndose el horno de nuevo.
12. Ponga los mandos en posición 。 para apagar el horno. En cualquier momento usted puede modificar el tiempo restante de cocinado, tocando ⏰

+ hasta que el símbolo CONTROL TIMER parpadee rápidamente. A continuación toque OK para modificar el tiempo.

MICROONDAS

1. Gire el selector de funciones y colóquelo en la posición de microondas
2. El display muestra 0_30 (Función de inicio rápido) por defecto. Pulse ⊖ o ⊕ hasta que parpadee 1_00.
3. Pulse la tecla OK para validar.
4. El display muestra la duración del cocinado por defecto. Con los botones ⊖ o ⊕ seleccione en la duración deseada.
5. Pulse la tecla OK para validar.
6. El display muestra la potencia por defecto. Con los botones ⊖ o ⊕ seleccione la potencia deseada.
7. Pulse la tecla OK para validar.
8. Pulse la tecla START para empezar la función microondas con los parámetros seleccionados.

INICIO RÁPIDO

1. Gire el selector de funciones y colóquelo en la posición de microondas
2. Pulse START el microondas empezará inmediatamente a funcionar en la función de microondas a la máxima potencia durante 30 segundos.
3. Si desea aumentar el tiempo de funcionamiento, vuelva a pulsar la tecla START. El tiempo de funcionamiento aumenta en 30 segundos todas las veces que pulsar la tecla START

DESCONGELACIÓN POR TIEMPO

1. Gire el selector de funciones y colóquelo en la posición de microondas

2. Toque o hasta que parpadee el símbolo en la pantalla.

3. Pulse la tecla OK para validar.

4. La pantalla muestra la duración por defecto de la descongelación por tiempo. Con los botones o seleccione la duración deseada.

5. Pulse la tecla START para empezar la función descongelación por tiempo con los parámetros seleccionados.

NOTA

Consulte el Guía de cocinados para obtener consejos de tiempos de descongelación.

INFORMACIÓN

Cuando la pantalla muestre la palabra "Turn", abrir la puerta, dar la vuelta a los alimentos y presionar para continuar.

DESCONGELACIÓN POR PESO

1. Gire el selector de funciones y colóquelo en la posición de microondas
2. Toque o hasta que parpadee el símbolo en la pantalla.
3. Pulse la tecla para validar.
4. La pantalla muestra «F01» parpadeando por defecto. Con los botones ⊖ o ⊕ seleccione la opción de descongelación deseada.
5. Pulse la tecla para validar.
6. La pantalla muestra parpadeando por defecto el peso. Con los botones ⊖ o ⊕ seleccione el peso deseado.
7. Pulse la tecla 50 para empezar la función descongelación por peso con los parámetros seleccionados.

La tabla siguiente muestra los programas de Descongelar por peso, indicando rangos de peso y tiempos de cocción y

descongelamiento (para garantizar que la temperatura de la comida sea uniforme):

Prog.	Alimento	Peso (kg)	Tiempo (min)	Tiempo de cocción (min)
F01	Carne	0.10 – 2.00	2:10 – 43	20 – 30
F02	Aves	0.10 – 2.50	2:20 – 58	20 – 30
F03	Pescado	0.10 – 2.00	2 – 40	20 – 30
F04	Frutas	0.10 – 0.50	2:36 – 13	10 – 20
F05	Pan	0.10 – 0.80	2:25 – 19	10 – 20

INFORMACIÓN

Cuando la pantalla muestre la palabra "Turn", abrir la puerta, dar la vuelta a los alimentos y presionar para continuar.

FUNCIONES COMBINADAS

1. Gire el selector de funciones y colóquelo en la posición de al función microondas + horno convencional.
2. El display muestra la duración del cocinado por defecto.
3. Pulse la tecla OK para seleccionar.
4. Con los botones ⊖ o ⊕ seleccione en la duración deseada.
5. Pulse la tecla para validar.
6. El display muestra la potencia por defecto. Con los botones o seleccione la potencia deseada.
7. Pulse la tecla para validar.
8. Pulse la tecla para empezar la función con los parámetros seleccionados.

NOTA

La temperatura se puede cambiar en cualquier momento girando el Selector de temperaturas.

La potencia máxima que se puede seleccionar es 600 W.

Funciones de seguridad

BLOQUEO DE SEGURIDAD

Esta función se puede seleccionar en cualquier momento durante el uso del horno.

Para activar la función, toque en la tecla de forma prolongada hasta que escuche 1 beep sonoro y el símbolo aparezca en la pantalla. El reloj está bloqueado.

Si el horno está apagado y activa la seguridad niños, el horno no cocinará aunque seleccione una función de cocinado.

Si mientras cocina con el horno, activa esta función, sólo bloqueará la manipulación del reloj electrónico.

Para desactivar la función, toque en la tecla OK de forma prolongada hasta que escuche 1 beep sonoro.

MODO SHOWROOM

El modo showroom se utiliza en las presentaciones para enseñar a los clientes el funcionamiento de cada una de las funciones del horno, pero sin activar los ciclos de calentamiento.

Para activar el modo showroom pulse ⏻ y OK en simultáneo.

Para desactivar la función pulse nuevo.

Función Teka Hydroclean®

Esta función facilita la limpieza de la grasa y los restos de suciedad que han quedado adheridos en las paredes del horno.

Para una mayor facilidad de limpieza, evite que se acumule la suciedad. Limpie el horno con frecuencia.

PROGRAMAR LA FUNCIÓN TEKA HYDROCLEAN®

ATENCIÓN

No vierta agua en el interior del horno caliente, puede dañar el esmalte de su horno.

Realice siempre el ciclo con el horno frío. Si lo hace con el horno demasiado caliente, el resultado puede verse afectado además de dañar el esmalte.

Retire previamente las bandejas y todos los accesorios del interior del horno, incluidos los soportes para bandejas o guías telescópicas.

Siga para ello las instrucciones que aparecen en el libro de instalación y mantenimiento que se entrega con su horno.

1. Con el horno frío, coloque una bayeta extendida sobre el suelo del horno

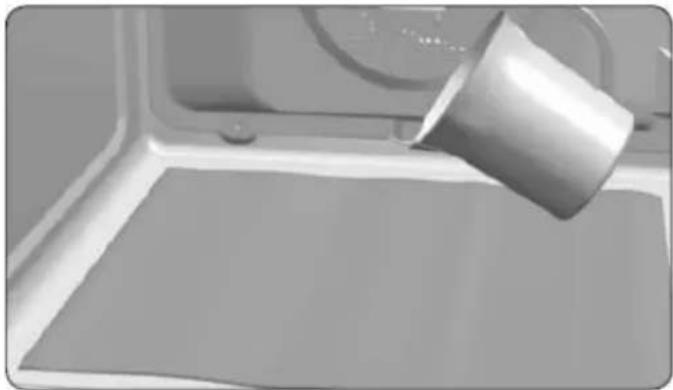

1. Vierta lentamente 200 ml de agua en la parte inferior de la cavidad del horno.

INFORMACIÓN

Para un mejor resultado añada una cucharadita de detergente suave para vajilla en el vaso de agua antes de verterl sobre la bayeta.

1. Gire el selector de funciones a la posición □.

2. Regule el selector de temperatura a 90° C.

3. Programe una duración de 4 minutos en el temporizador.

4. Transcurridos los 4 minutos, se oirá una señal sonora y el horno dejará de calentar.

5. Ponga el selector de funciones en

posición。

1. Espere 20 minutos aproximadamente hasta que se enfríe el interior del horno.

IMPORTANTE

No abra la puerta del horno hasta que no finalice la fase de enfriamiento.

Ésta es necesaria para el correcto funcionamiento de la función Hydroclean®.

1. El horno está listo para retirar los restos de suciedad y agua sobrante con la bayeta.

La función Hydroclean® se realiza a baja temperatura. No obstante, los tiempos de enfriamiento pueden variar según la temperatura ambiente.

ATENCIÓN

Asegúrese antes de tocar directamente la superficie interior del horno, de que la temperatura es adecuada.

Si tras realizar la función Hydroclean ^® requiere de una limpieza con más profundidad, utilice detergentes neutros y esponjas no abrasivas.

ESPECIFICACIONES

• Tensión AC...... (ver placa de características)
• Potencia requerida.... 3500 W
  • Potencia del Grill/ Maxigrill 1400 W/ 2500 W
  • Potencia Resistencia inferior .... 1150 W
  • Potencia Aire Caliente 1800 W
• Potencia de salida microondas.... 1000 W
• Frecuencia de microondas 2450 MHz
• Dimensiones exteriores (L ×A×P).... 455 x 595 x 562 mm
• Dimensiones de la cavidad (L ×A×P) 475 x 365 x 232 mm
• Capacidad del horno....40 l
• Peso 38,2 kg

Sommaire
