BEDIENUNGSANLEITUNG HSC 6440 C TEKA

Bevor Sie den Backofen zum ersten Mal verwenden, lesen Sie bitte die zu Ihrem Backofen gehörenden Einbau- und Wartungsanweisungen aufmerksam durch.

Je nach Modell können die Zubehörteile Ihres Backofens von den auf den Abbildungen dargestellten Teilen abweichen.

NEDERLANDS

Backofenbeschreibung ....47

Bedienfeld 47

Funktionswahlschaltersymbole ...... 48

Backofenfunktionen 48

Ausgangsleistung Mikrowelle ....48

Anzeige Beschreibung 49

Zeiteinstellung 49

Uhr ausblenden/anzeigen....50

Bedienung des Backofens 50

Manueller betrieb....50

Backofenfunktion mit zeitschaltung ..... 50

Mikrowelle 52

Schnellstart....52

Auftauen nach zeit......53

Auftauen nach gewicht ....53

Kombinierte Funktionen....53

Sicherheitsfunktionen ....54

Sicherheitsverriegelung ....54

Ausstellungs-Modus ....54

TEKA HYDROCLEAN® FUNKTION......54

Programmierung der Teka Hydroclean® funktion ....55

TECHNISCHE EIGENSCHAFTEN .....56

Spezifikation ....56

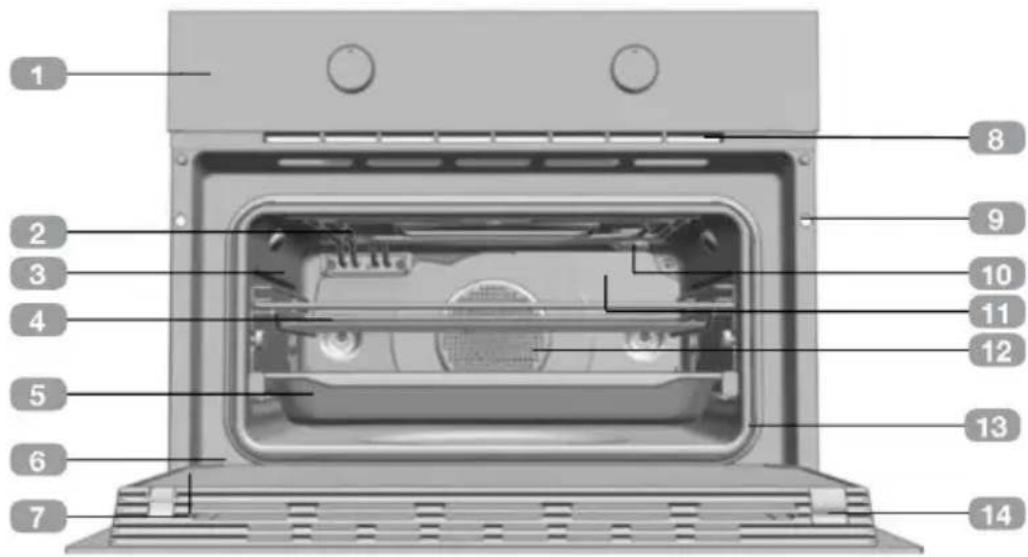

Backofenbeschreibung

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 Bedienblende 8 Kühlluftaustritt
2 Grillwiderstand 9 Befestigung am Einbauschrank
3 Blechhalterungen 10 Lampe
4 Rost 11 Rückwand
5 Backblech 12 Umluft
6 Scharnier 13 Backofendichtung
7 Innenscheibe 14 Tür

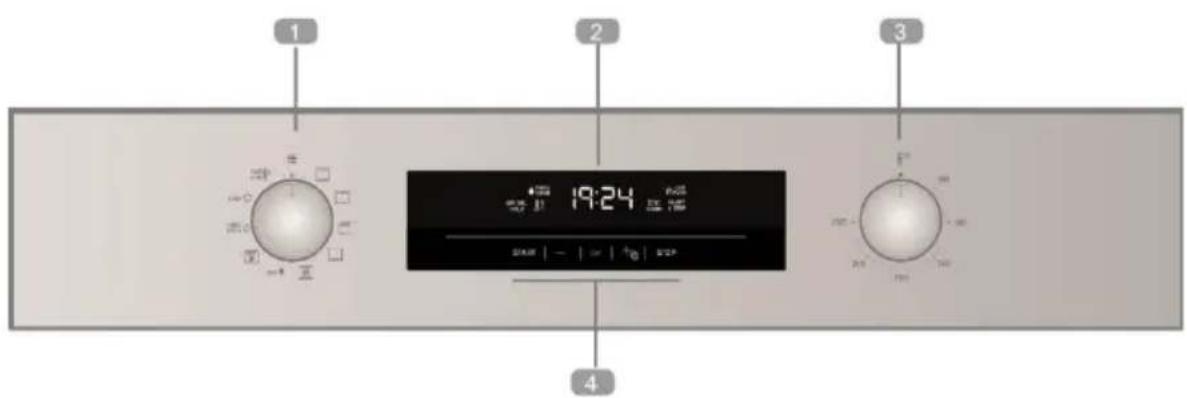

Bedienfeld

1 2 3 19:24 STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB STAB

1 Funktionswahlschalter 3 Temperaturwahlschalter
2 Anzeige 4 Tasten

HSC 6440 C Model

ECO

Backofenfunktionen

HINWEIS

In der zu Ihrem Backofen gehörenden Anleitung zum Garen finden Sie eine Beschreibung der einzelnen Funktionen.

AUSSCHALTEN DES BACKOFENS

NORMAL

MAXIGRILL

NORMAL MIT UMLUFT

MAXIGRILL MIT UMLUFT

UNTERHITZE

TURBO + UNTERHITZE

TURBO

ECO

MICROWELLE + HEISSLUFT

MICROWELLE + GRILL

MICROWELLE

Ausgangsleistung Mikrowelle

Ausgangsleistung Mikrowelle	Lebensmittel
200	Langsames Auftauen von empfindlichen Speisen, zum Auftauen und Weitergaren.
400	Garen von Fleisch, Fisch und ReisSchnelles Auftauen kleiner Mengen, Babykost z.B. Milchfläschchen.
600	Erhitzen und Garen von Gerichten.
800	Garen von Gemüse und Kartoffeln.Garen von Aufläufen und Fertiggerichten.Kleine Mengen erhitzen und garen.
1000	Flüssigkeiten erhitzen.

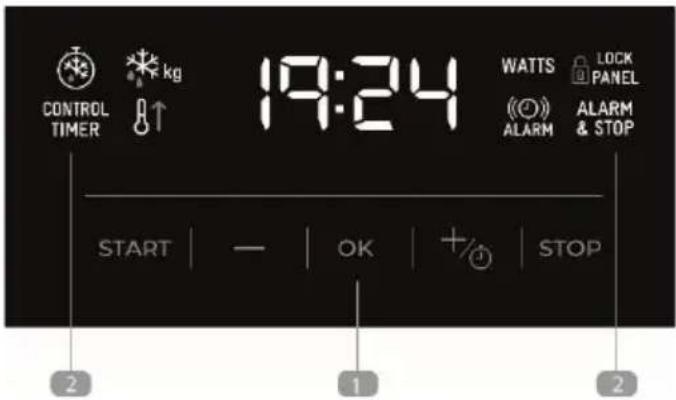

Anzeige Beschreibung

CONTROL TIMER kg 19:24 WATTS LOCK PANEL ALARM ALARM & STOP START | - | OK | +/⊗ | STOP 2 1 2

1 TASTEN

-, OK und : Ermöglichen das

Programmieren der Funktionen

START : Ermöglichen der Funktionen zu starten.

STOP : Ermöglichen der Funktionen zu stoppen.

2 SYMBOLE

TIMER: Leuchtet, wenn die Timer-Funktion gewählt wird. Nach einer gewissen Zeit erzeugt er ein akustisches Signal. Der Backofen wird nicht ausgeschaltet, wenn die Zeit abgelaufen ist. Diese Funktion kann auch genutzt werden, wenn der Backofen am Garen ist.

und ALARM & PROFIL PROGRAMMIERUNG: Sie

leuchten, um anzuzeigen, dass der Backofen programmiert ist (Dauer, Ende oder gesamt).

- Garzeit-Dauer: Ermöglicht das Garen während einer gewählten Zeit. Danach schaltet sich der Backofen automatisch aus.

- Garzeit-Ende: Ermöglicht das Garen bis zu einer vorab eingestellten Uhrzeit. Danach schaltet sich der Backofen automatisch aus.

• und Garzeit-Dauer und Garzeit-Ende: Ermöglicht die Einstellung der Dauer und Endzeit des Garvorgangs. Der

Backofen schaltet sich automatisch für die vorab eingestellte Garzeit (Dauer) ein und schaltet sich automatisch beim Erreichen der eingestellten Zeit (Garzeit-Ende) ab.

SICHERHEITSVERRIEGELUNG: Zeigt an, dass die Touch-Tasten der Schaltuhr gesperrt sind, um zu verhindern, dass sie von Kleinkindern manipuliert werden können.

Sonstige Funktionen

HEIZEN: Zeigt an, dass der Ofen Wärme f die Speisen überträgt.

AUFTAUEN NACH ZEIT: Leuchtet während der auftauen nach zeit funktion.

KG

AUFTAUEN NACH GEWICHT:

Leuchtet während der auftauen nach gewicht funktion.

ACHTUNG

Die Empfindlichkeit der Touch-Tasten passt sich ständig den Umgebungsbedingungen an. Wenn Sie den Ofen an das Stromnetz anschließen, müssen Sie darauf achten, dass die Oberfläche des Bedienfeldes sauber und frei von Hindernissen ist.

Sollte die Uhr bei Berührung der Tasten nicht richtig reagieren, ist der Ofen vom Stromnetz zu trennen und nach einem Augenblick wieder anzuschließen. Auf diese Weise stellen sich die Sensoren automatisch richtig ein und reagieren wieder auf Berührung mit dem Finger.

ZEITEINSTELLUNG

- Wenn Sie den Backofen an das Netz anschließen, blinkt auf der Uhr die Anzeige 12:00.

• Drücken oder um die Stunden einzustellen.
• Drücken Sie um die Stunden zu bestätigen.
• Drücken oder um die Minuten einzustellen
• Drücken Sie OK um die Minuten zu bestätigen.
• Wenn Sie die Uhrzeit ändern möchten, müssen Sie oder berühren, bis die Uhrzeit blinkt. Berühren Sie und folgen Sie den im obigen Punkt beschriebenen Schritten.

ACHTUNG

Im Falle eines Stromausfalls wird die gesamte Programmierung der elektronischen Uhr gelöscht und auf der Uhr blinkt die Anzeige 12:00. Sie müssen die Uhr dann wieder einstellen und erneut programmieren.

UHR AUSBLENDEN/ANZEIGEN

• Wenn du die Uhr verstecken willst drücken Sie ST Sekunden lang gedrückt halten.
• Wenn Sie die Uhr wieder sehen möchten, halten Sie die STOP nochmals 5 Sekunden lang gedrückt.

Bedienung des Backofens

MANUELLER BETRIEB

- Nach Einstellung der Uhrzeit ist der Backofen funktionsbereit. Wählen Sie eine Garfunktion und eine Temperatur.

HINWEIS

Bei Modellen mit elektronischer Temperatureinstellung erscheint die Temperatur auf der Uhranzeige, sobald der Wahlschalter gedreht wird.

Nachdem die Temperatur ausgewählt wurde, erscheint wieder automatisch die Uhrzeit auf der Anzeige.

• Sie sehen, dass das Symbol während des Garens leuchtet, um die Wärmeübertragung auf das Essen anzuzeigen. Dieses Symbol erlischt, wenn die gewählte Temperatur erreicht ist.
• Zum Ausschalten des Backofens müssen Sie die Schalter auf die Position auf die Position • stellen.

HINWEIS

Wenn Sie mit dem Garen beginnen, zeigt Ihr Backofen als Defaultwert die Gesamtdauer des laufenden Garvorgangs an, wenn die Gardauer oder die Garzeit-Endes nicht eingestellt ist.

BACKOFENFUNKTION ZEITSCHALTUNG

MIT

Programmierung des Timers

1. Berühren Sie ⏻ oder Ⓑ, bis das Symbol (☐) auf dem Display blinkt, und drücken Sie OK. Auf dem Display erscheint 0_00.

2. Wählen Sie die Zeitdauer, nach deren Ablauf der Timer ertönen soll, indem Sie ☑ oder ☒ drücken. Danach ertönen zur Bestätigung 2 aufeinander folgende Pieptöne und der Countdown ab dem gewählten Zeitpunkt wird angezeigt. Das Symbol (☐) blinkt langsam.

3. Wenn die Zeit zu Ende ist, ertönt 90 Sekunden lang ein akustisches Signal und das Symbol blinkt schnell.

ANMERKUNG

Bei der Timerfunktion schaltet sich der Backofen nach Ablauf der programmierten Dauer nicht ab.

1. Berühren Sie eine beliebige Taste, um das akustische Signal zu stoppen. Im selben Moment schaltet sich das Symbol aus.

Wenn Sie die Timer-Zeit ändern möchten, Sie die Touchtaste oder, bis das Symbol (☐) auf dem Display blinkt und die Stunden nicht blinken, dann drücken Sie und müssen Sie die gezeigten Schritte erneut ausführen. Wenn Sie auf den Timer zugreifen, erscheint die aktuell verbleibende Zeit. Diese kann geändert werden.

ANMERKUNG

Bei der Timerfunktion wird die verbleibende Zeit permanent auf dem Display angezeigt. Wenn diese Funktion programmiert ist, kann weder die Uhrzeit noch die Gesamtzeit des programmierten Garvorgangs angezeigt werden.

Programmierung der Gardauer

1. Wählen Sie mit den Backofenschaltern eine Funktion und eine Gartemperatur.

2. Berühren Sie oder, bis das Symbol CONTROL TIMER auf dem Display blinkt, und drücken Sie OK. Auf dem Display erscheint 0_00.

3. Wählen Sie die Zeitdauer, nach deren Ablauf der Timer ertönen soll, indem Sie - oder +drücken. Danach ertönen zur Bestätigung 2 aufeinander folgende Pieptöne und es wird der Countdown ab

dem gewählten Zeitpunkt angezeigt. Das Symbol CONTROL TIMER blinkt.

1. Nach Ablauf der Garzeit schaltet sich der Backofen aus, es ertönt ein akustisches Signal und das Symbol CONTROL TIMER blinkt.

2. Berühren Sie STOP, um das akustische Signal zu stoppen und das Symbol CONTROL TIMER auszuschalten. Der Backofen schaltet sich wieder ein.

3. Stellen Sie die Schalter ① auf die Ausschaltstellung des Backofens.

Sie können jederzeit die restliche Gardauer ändern, indem Sie - oder + berühren, bis das Symbol TIMER schnell blinkt. Berühren Sie anschließend , um die Zeit zu ändern.

Programmierung des Garzeit-Endes

1. Wählen Sie eine Garfunktion und -temperatur.

2. Berühren Sie die Touchtaste ⊖ oder +, bis das Symbol ALARM & STOP auf dem Display blinkt, und drücken Sie OK. Auf dem Display erscheint 0_00.

3. Wählen Sie die Zeitdauer, nach deren Ablauf der Timer ertönen soll, indem Sie ⏻ oder Ⓑ drücken. Danach ertönen zur Bestätigung 2 aufeinander folgende Pieptöne und es wird der Countdown ab dem gewählten Zeitpunkt angezeigt. Das Symbol ^ALARM blinkt.

4. Nach Ablauf der programmierten Zeit schaltet sich der Backofen aus, es ertönt ein akustisches Signal und das Symbol ALARM & STOP blinkt.

5. Berühren Sie STOP, um das akustische Signal zu stoppen und das Symbol ALARM & STOP auszuschalten. Der Backofen schaltet sich wieder ein.

三

1. Stellen Sie die Schalter uf die Ausschaltstellung des Backofens.

Sie können jederzeit die restliche Gardauer ändern, indem Sie oder berühren, bis das Symbol schnell blinkt. Berühren Sie anschließend, um die Zeit zu ändern.

Programmierung der Gardauer und des Garzeit-Endes

1. Wählen Sie eine Garfunktion und -temperatur.

2. Berühren Sie oder bis das Symbol auf dem Display blinkt, bis das Symbol auf dem Display blinkt. Auf dem Display erscheint 0_00.

3. Wählen Sie die Gardauer, indem Sie oder berühren. Anschließend ertönen 2 aufeinanderfolgende Pieptöne und die ver bleibende Garzeit wird auf dem Display angezeigt und das Symbol blinkt langsam.

4. Bestätigen Sie die Eingabe durch Drücken OK

5. Berühren Sie - oder + , bis das Symbol ALARM & STOP auf dem Display blinkt, und drücken Sie . Auf dem Display erscheint 00_00.

6. Wählen Sie die Endzeit des Garens, indem Sie ⊖ oder ⊕ berühren. Anschließend ertönen 2 aufeinanderfolgende Pieptöne und die aktuelle Uhrzeit wird auf dem Display angezeigt.

7. Der Backofen bleibt ausgeschaltet und die Symbole CONTROL TIMER UND ALARM 4 EUR feuchten weiter. Ihr Backofen ist nun programmiert.

8. Wenn die eingestellte Uhrzeit des Garbeginns erreicht ist, schaltet sich der Backofen ein und führt den Garvorgang während der vorgewählten Zeit durch.

9. Während des Garvorgangs wird die Restgarzeit angezeigt und das Symbol CONTROL TIMER blinkt langsam.

10. Nach Ablauf der programmierten Zeit schaltet sich der Backofen aus, es ertönt ein akustisches Signal und das Symbol blinkt schnell.

11. Berühren Sie STOP, um das akustische Signal zu stoppen und das Symbol CONTROL TIMER auszuschalten. Der Backofen schaltet sich wieder ein.

12. Stellen Sie die Schalter auf Position • um den Ofen auszuschalten.

Sie können jederzeit die restliche Gardauer ändern, indem Sie oder berühren, bis das Symbol CONTROL TIMER schnell blinkt. Berühren Sie anschließend, um die Zeit zu ändern.

MIKROWELLE

1. Drehen Sie den Betriebswahlschalter in die Position Mikrowelle.

2. Das Anzeige zeigt die 0_30 (Schnellstart-Funktion) standardmäßig. Drücken Sie - oder + bis das Anzeige 1_00 anzeigt.

3. Bestätigen Sie die Eingabe durch Drücken OK

4. Das Anzeige zeigt die Standard-Kochzeit an. Drücken Sie ⊖ oder ⊕ um die gewünschte Betriebsdauer zu bestimmen.

5. Bestätigen Sie die Eingabe durch Drücken OK

6. Das Anzeige zeigt die Standard-Power-Einstellung an. Stellen Sie mit den Tasten ⏻ oder ⚠ die benötigte Leistungsstufe ein.

7. Bestätigen Sie die Eingabe durch Drücken OK

8. Betätigen Sie die START. Das Gerät beginnt zu arbeiten.

SCHNELLSTART

1. Drehen Sie den Betriebswahlschalter in die Position Mikrowelle.

2. Drücken Sie die SDART Gerät setzt sich sofort in Betrieb für 30 Sekunden in der Mikrowellenfunktion bei der maximalen Leistung.

3. Wenn Sie die Dauerzeit erhöhen möchten, drücken Sie wieder die STARTEs Mal, wenn die taste gedrückt wird, wird die Laufzeit in 30 Sekunden erhöht.

AUFTAUEN NACH ZEIT

1. Drehen Sie den Betriebswahlschalter in die Position Mikrowelle.
2. Drücken Sie ⊖ oder ⊕ bis das Symbol ✉ auf dem Anzeige erscheint.
3. Bestätigen Sie die Eingabe durch Drücken OK
4. Das Anzeige zeigt die Standard-Auftauen zeit an. Drücken Sie die oder um die gewünschte Betriebsdauer zu bestimmen.
5. Betätigen Sie die . Das Gerät beginnt zu arbeiten

ANMERKUNG

Siehe Kochen Guide für Beratung über Abtauzeiten.

HINWEIS

Wenn das Display das Wort "Turn" anzeigt, die Tür öffnen, das Essen drehen und STOP drücken, um fortzufahren.

AUFTAUEN NACH GEWICHT

1. Drehen Sie den Betriebswahlschalter in

2. die Position Mikrowelle.

3. Drücken Sie ^- oder ^+ bis das Symbol ^* KG auf dem Anzeige erscheint.

4. Auf der Anzeige blinkt nun das Symbol für die Nahrungsmittelart F01. Drücken Sie - oder + um die Nahrungsmittelart einzustellen.

5. Bestätigen Sie die Eingabe durch Drücken OK
6. Nun blinkt der Gewichtswert auf der Anzeige. Drücken Sie ^- oder ^+ um das Gewicht einzustellen.
7. Bestätigen Sie die Eingabe durch Drücken OK
8. Betätigen Sie die . DAAR Gerät beginnt zu arbeiten

Die nachfolgende Tabelle beschreibt die hinterlegten Programme der Funktion Auftauen nach Gewicht, mit Angabe der Gewichtsintervalle, Auftauzeitintervalle und Wartezeiten (um eine einheitlichere Temperatur des Auftaugutes zu gewährleisten):

Prog.	Lebens-mittel	Gewicht (Kg)	Zeit (Min.)	Warte-zeit (Min.)
F01	Fleisch	0.10 – 2.00	2:10 – 43	20 – 30
F02	Geflügel	0.10 – 2.50	2:20 – 58	20 – 30
F03	Fisch	0.10 – 2.00	2 – 40	20 – 30
F04	Obst	0.10 – 0.50	2:36 – 13	10 – 20
F05	Brot	0.10 – 0.80	2:25 – 19	10 – 20

HINWEIS

Wenn das Display das Wort "Turn" anzeigt, die Tür öffnen, das Essen drehen und drücken, um fortzufahren.

Kombinierte Funktionen

1. Drehen Sie den Betriebswahlschalter in die Position Mikrowelle + herkömmliche Funktion.
2. Das Anzeige zeigt die Standard-Kochzeit an. Drücken Sie die Tasten ⏻ oder ⚠

um die gewünschte Betriebsdauer zu bestimmen.

1. Bestätigen Sie die Eingabe durch Drücken OK
2. Das Anzeige zeigt die Standard-Power-Einstellung an. Stellen Sie mit den Tasten

3. oder + die benötigte Leistungsstufe ein.

4. Bestätigen Sie die Eingabe durch Drücken OK

5. Betätigen Sie die . DAAR Gerät beginnt zu arbeiten.

ANMERKUNG

Die temperatur können gerändert werden jederzeit durch drehen Temperaturwahlschalter.

ANMERKUNG

Die maximale Leistung, die ausgewählt werden kann, beträgt 600 W.

Sicherheitsfunktionen

SICHERHEITSVERRIEGELUNG

Diese Funktion kann während des Backofenbetriebs jederzeit gewählt werden.

Um die Funktion zu aktivieren, berühren Sie die Taste und halten diese gedrückt, bis Sie 1 Piepton hören und auf dem Anzeige das Symbol erscheint. Die Uhr ist blockiert.

Wenn der Backofen ausgeschaltet ist und

Sie die Kindersicherung aktivieren, gart der Backofen auch dann nicht, wenn Sie eine Garfunktion wählen.

Wenn Sie diese Funktion aktivieren, während Sie mit dem Ofen backen oder braten, blockieren Sie nur die Handhabung des elektronischen Timers.

Teka Hydroclean® Funktion

Mit dieser Funktion wird die Reinigung der Fettund Schmutzreste, die an den Backofenwänden haften, erleichtert.

Verhindern Sie die Ansammlung von Schmutz, damit die Reinigung leichter

Um die Funktion auszuschalten, berühren Sie die Taste OK und halten diese gedrückt, bis Sie 1 Piepton hören.

AUSSTELLUNGS-MODUS

Der Ausstellungs-Modus wird in Ausstellungsräumen verwendet, wo den Kunden die Funktion der Ofen gemäß der Beschreibung von jeder Funktion präsentiert wird, ohne aber die Heizfunktionen zu aktivieren.

Um die Ausstellungs-Modus zu aktivieren, berühren Sie - und gleichzeitig.

Um die Funktion auszuschalten, berühren Sie - und OK nochmals.

erfolgen kann. Reinigen Sie den Backofen regelmäßig.

PROGRAMMIERUNG DER TEKA HYDROCLEAN® FUNKTION

ACHTUNG

Gießen Sie kein Wasser in den heißen Backofen. Dadurch könnte die Emaillierung beschädigt werden.

Führen Sie den Reinigungszyklus immer bei kaltem Ofen aus. Wenn Sie ihn bei zu heißem Backofen durchführen, kann das Ergebnis beeinträchtigt und sin außerdem die Emaillierung beschädigt werden.

Nehmen Sie vorher die Bleche und alle Zubehörteile inkl. die Blechhalterungen oder ausziehbaren Schienen aus dem Backofeninneren.

Befolgen Sie dafür die anweisungen, die im Einbau- und Wartungshandbuch, das zum lieferumfang des Backofens gehört, angegeben sind.

1. Legen Sie bei kaltem Backofen ein geöffnetes Tuch auf den Backofenboden.

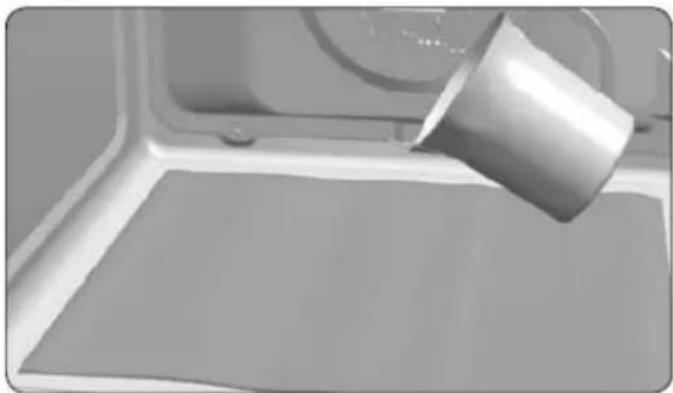

1. Gießen Sie langsam 200 ml Wasser in den unteren Teil der Backofenröhre.

HINWEIS

Um das Ergebnis zu verbessern, können Sie dem Glas Wasser einen Teelöffel mildes Geschirrspülmittel hinzufügen, bevor sie es über das Tuch gießen.

1. Drehen Sie den Funktionswahlschalter auf Position ☐

2. Stellen Sie den Temperaturwahlschalter auf 90 °C.

3. Stellen Sie am Zeitschalter 4 Minuten Dauer ein.

4. Nach Ablauf der 4 Minuten ertönt ein akustisches Signal und der Backofen beendet die Heizfunktion.

5. Drehen Sie den Funktionswahlschalter auf Position o.

6. Warten Sie etwa 20 Minuten ab, bis sich der Backofen innen abgekühlt hat.

WICHTIG

Öffnen Sie die Backofentür erst, wenn die Abkühlphase abgelaufen ist. Das ist für den ordnungsgemäßen Betrieb der Hydroclean® Funktion erforderlich.

1. Der Backofen ist bereit, um die Schmutzreste und das übrige Wasser mit dem Tuch entfernen zu können.

Die Hydroclean® Funktion erfolgt bei niedriger Temperatur. Allerdings kann die Abkühlzeit je nach Außentemperatur unterschiedlich sein.

ACHTUNG

Vergewissern Sie sich, dass die Temperatur der Ofeninnenflächen geeignet ist, bevor Sie sie berühren.

Sollte nach der Hydroclean® Funktion eine gründlichere Reinigung erforderlich sein, müssen Sie neutrale Reinigungsmittel und nicht scheuernde Schwämme verwenden.

SPEZIFIKATION

• Spannung (WS) ...... (siehe Typenschild)
  • Geforderte Leistung 3500 W
• Grill/ Maxigrill Leistung.... 1400 W / 2500 W
• Unterhitze Leistung...... 1150 W
• Heißluft Leistung 1800 W
  • Ausgangsleistung der Mikrowelle 1000 W
• Mikrowellenfrequenz 2450 MHz
• Außenabmessungen (B×H×T) 455 x 595 x 562 mm
• Abmessungen des Garraumes (B×H×T).... 475 x 365 x 232 mm
• Fassungsvermögen des Ofens 40 l
• Gewicht.... 38,2 kg

Inhoud

TECHNISCHE GEGEVENS....66

Specificatie 66

ONTDOOIEN VOLGENS GEWICHT

الطاقة المطلوبة بال ldغط على ∞ ∪ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∩
