MANUAL DE UTILIZADOR HCB 6170 SS TEKA

K3: Para ajustar la temperatura.

• Contactar apenas os Centros de Assistência autorizados pela loja onde comprou o fogão

• Utilizar sempre Peças de Reposição originais

• Quando o forno é ligado pela primeira vez, pode libertar um cheiro desagradável. Isto deve-se ao agente de ligação utilizado nos painéis isolantes dentro do forno. Por favor, faça funcionar o novo produto vazio com a função de cozimento convencional, a 250°C, 90 minutos para limpar impurezas de óleo dentro da cavidade.

• Durante a primeira utilização, é completamente normal que haja um ligeiro fumo e odor. Se isso acontecer, deve esperar que o cheiro desapareça antes de colocar alimentos no forno.

• Por favor, utilize o produto num ambiente aberto.

• O aparelho e as suas partes acessíveis aquecem durante a utilização. Deve ter cuidado para evitar tocar nos elementos de aquecimento. Crianças com menos de 8 anos devem ser mantidas afastadas, a menos que estejam continuamente supervisionadas.

• Se a superfície estiver rachada, desligue o aparelho para evitar a possibilidade de choque elétrico.

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, desde que tenham sido supervisionadas ou instruídas sobre a utilização do aparelho de forma segura e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem supervisão

• Durante a utilização, o aparelho aquece muito. Deve ter cuidado para evitar tocar nos elementos de aquecimento dentro do forno.

• Não permita que as crianças se aproximem do forno quando estiver em funcionamento, especialmente quando o grelhador está ligado.
• Certifique-se de que o aparelho está desligado antes de substituir a lâmpada do forno para evitar a possibilidade de choque elétrico.
• Os meios de desconexão devem estar incorporados na fiação fixa de acordo com as especificações de fiação.
• As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções sobre o uso do aparelho pela pessoa responsável pela sua segurança.
• Partes acessíveis podem aquecer durante o uso. As crianças pequenas devem ser mantidas afastadas.
• Meios de desconexão de todos os polos devem estar incorporados na fiação fixa de acordo com as regras de fiação
• Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, seu agente de serviço ou pessoas igualmente qualificadas para evitar um perigo.
• Não utilize produtos de limpeza abrasivos ou raspadores metálicos afiados para limpar o vidro da porta do forno, pois podem riscar a superfície, o que pode resultar na quebra do vidro
• Utilize apenas a sonda de temperatura recomendada para este forno.
• Não utilize um limpador a vapor.

• O eletrodoméstico não deve ser operado por meio de um temporizador externo ou um sistema de controle remoto separado

• As instruções para fornos que possuem prateleiras devem incluir detalhes indicando a instalação correta das prateleiras.

• Não utilize o forno a menos que esteja usando algo nos pés. Não toque no forno com as mãos ou pés molhados ou úmidos.
• Para o forno: A porta do forno não deve ser aberta frequentemente durante o período de cozimento.
• O eletrodoméstico deve ser instalado por um técnico autorizado e colocado em uso. O produtor não é responsável por quaisquer danos que possam ser causados por colocação defeituosa e instalação por pessoal não autorizado.
• Quando a porta ou gaveta do forno estiver aberta, não deixe nada sobre ela, ou poderá desequilibrar seu eletrodoméstico ou quebrar a porta.
• Algumas partes do eletrodoméstico podem manter o calor por um longo período; é necessário esperar esfriar antes de tocar nos pontos que estão diretamente expostos ao calor.
• Se não for utilizar o eletrodoméstico por um longo período, é aconselhável desligá-lo.
• As instruções para fornos com autolimpeza pirolítica devem indicar que o excesso de derramamento deve ser removido antes da limpeza e especificar quais utensílios podem ser deixados no forno durante a limpeza Se, para a limpeza, o fabricante instruir o usuário a ajustar os controles para uma posição mais alta do que para fins de cozimento normais, as instruções devem indicar que sob tais condições as superfícies podem ficar mais quentes do que o habitual e as crianças devem ser mantidas afastadas
• Mantenha o eletrodoméstico e seu cabo fora do alcance de crianças menores de 8 anos.

DECLARAÇÃO DE CONFORMIDADE

Quando desembalar o forno, certifique-se de que não foi danificado de forma alguma. Se tiver alguma dúvida, não o utilize: contacte um profissionalmente qualificado. Mantenha materiais de embalagem como sacos de plástico, poliestireno ou pregos fora do alcance das crianças, pois estes são perigosos para as crianças.

INSTALAÇÃO DO PRODUTO

Se houver alguma discrepância entre a ilustração e o produto real, consulte o produto real.

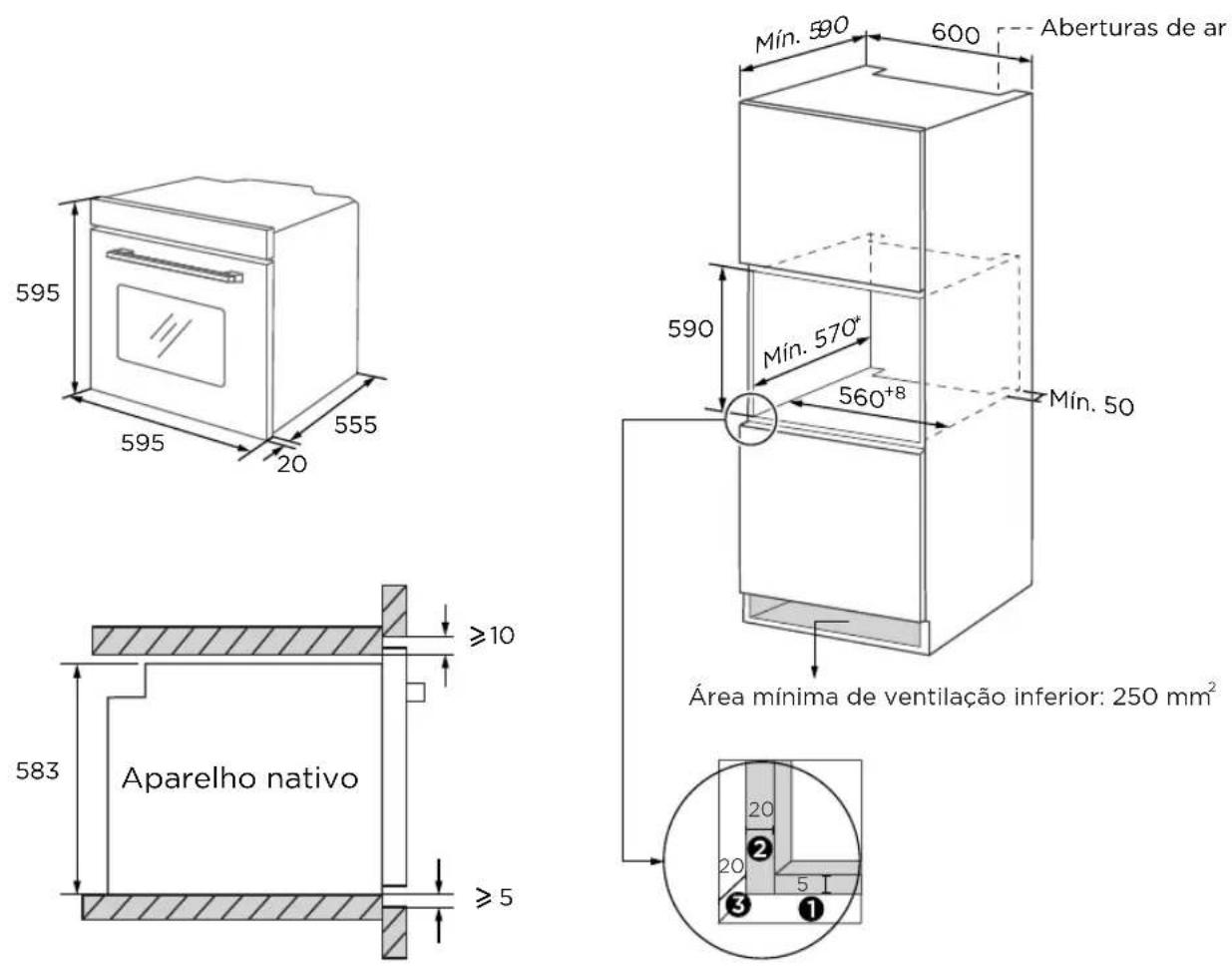

Diagrama do Armário (Armário Vertical)

① Reserve 5 mm para o painel da porta no topo e na parte inferior, respetivamente.
② Reserve 20 mm para o painel da porta à esquerda e à direita, respetivamente.
③ Reserve 20 mm para a espessura do painel da porta.

1. A espessura da placa do armário é de 20 mm.
2. Se a tomada de corrente estiver instalada na parte traseira do aparelho, a profundidade da abertura do armário deve ser aumentada de um mínimo de 590 mm para 620 mm.
3. As dimensões nas figuras estão em mm.

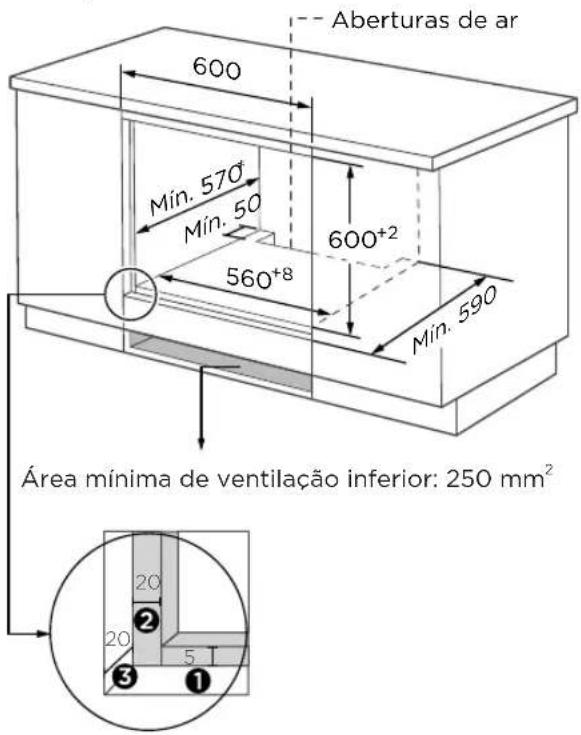

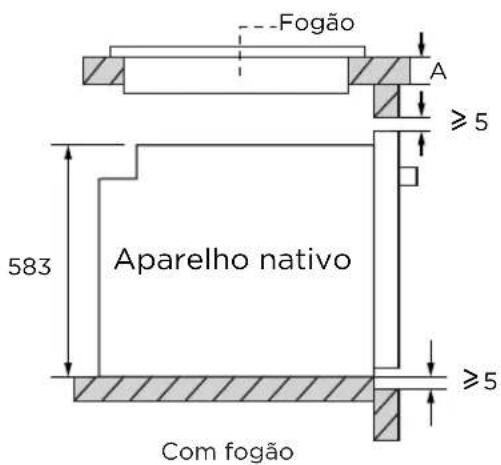

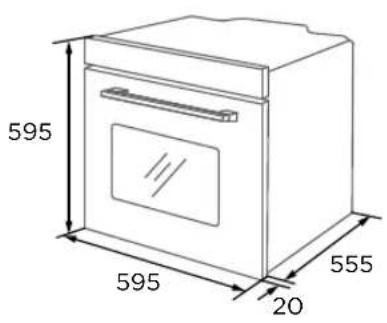

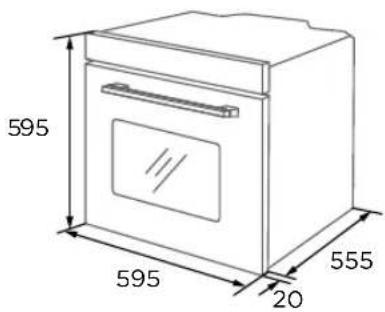

Diagrama do Armário (Armário Inferior)

595 595 20 555

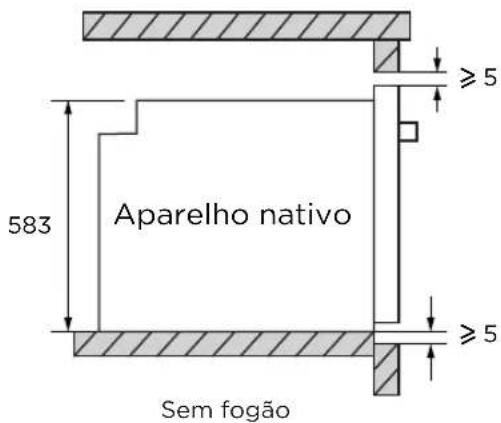

Aparelho nativo 583 ≥ 5 ≥ 5 Sem fogão

Fogão A ≥5 583 Aparelho nativo ≥5 Com fogão

Aberturas de ar 600 Mín. 570° Mín. 50 600+2 560+8 Mín. 590 Área mínima de ventilação inferior: 250 mm² 20 20 3 ①

① Reserve 5 mm para o painel da porta no topo e na parte inferior, respetivamente.
② Reserve 20 mm para o painel da porta à esquerda e à direita, respetivamente.
③ Reserve 20 mm para a espessura do painel da porta.

Se o aparelho for instalado sob o fogão, a espessura mínima da bancada A é mostrada abaixo:

Tipo de fogão bancada A
Fogão de indução 37 mm
Fogão de indução de superfície total	47 mm
Fogão a gás 30 mm
Fogão elétrico 27 mm

1. A espessura da placa do armário é de 20 mm.
2. Se a tomada de corrente estiver instalada na parte traseira do aparelho, a profundidade da abertura do armário deve ser aumentada de um mínimo de 590
3. mm para 620 mm. As dimensões nas figuras estão em mm.

Instruções Importantes de Instalação

! Conteúdo que significa [obrigatório]

1. A operação segura deste eletrodoméstico só pode ser garantida se tiver sido instalado de acordo com as instruções de instalação profissional. O instalador será responsável por quaisquer danos resultantes de uma instalação incorreta.
2. Todo o processo de instalação requer dois instaladores profissionais. Use luvas protetoras secas durante a instalação para evitar arranhões ou choque elétrico.
3. As unidades instaladas devem ser resistentes ao calor até 90°C, e as frentes das unidades adjacentes até 70°C.
4. Por favor, utilize uma tomada de 16A.

Conteúdo que significa [proibir]

1. Não instale o eletrodoméstico atrás de uma porta decorativa ou da porta de um móvel de cozinha, pois isso pode fazer com que o eletrodoméstico superaqueça.
2. Verifique o eletrodoméstico quanto a danos após desembalá-lo. Não conecte o eletrodoméstico se ele tiver sido danificado durante o transporte.
3. Não obstrua a ventilação do eletrodoméstico e a folga entre o armário e o eletrodoméstico
4. Tenha muito cuidado ao mover ou instalar o eletrodoméstico. É muito pesado, não levante o eletrodoméstico pela alça da porta.
5. Se o cabo de alimentação ou a ficha de alimentação estiverem danificados, pare imediatamente de usar o eletrodoméstico, para evitar incêndios, choques elétricos ou outras

⚠️ Conteúdo que significa [nota]

1. Tenha muito cuidado ao mover ou instalar o eletrodoméstico para evitar danos ao
2. aparelho ou aos armários. Antes de ligar o eletrodoméstico, remova todos os materiais de embalagem e acessórios da cavidade.
3. A tomada de corrente deve ser acessível aos utilizadores (como ao lado do armário) para desligar facilmente a energia.
4. Após a instalação estar completa, certifique-se de que a ficha de energia está firmemente inserida na tomada.
5. Consulte o "Diagrama do Armário" para os requisitos de profundidade líquida do armário. O espaço entre a placa inferior do armário e a placa traseira (ou parede) não deve ser inferior a 50 mm.

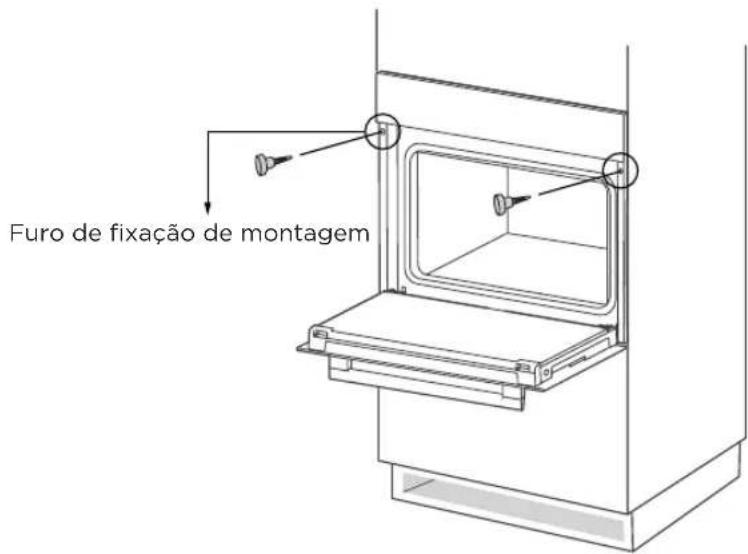

Passos de instalação

1. Personalize o armário de acordo com o "Diagrama do Armário". Antes da instalação, verifique se há tomadas de energia normais e aterramento apropriado, e verifique se a dimensão do armário atende aos requisitos de instalação.
2. Coloque o eletrodoméstico nos locais designados na cozinha, instale-o num armário vertical e ligue-o à fonte de alimentação.
3. Para localizar os furos de fixação da montagem, abra a porta do eletrodoméstico e olhe para o quadro lateral do eletrodoméstico (posição mostrada acima).
4. Fixe o eletrodoméstico no armário com dois parafusos.

Furo de fixação de montagem

INTRODUÇÃO DO PRODUTO

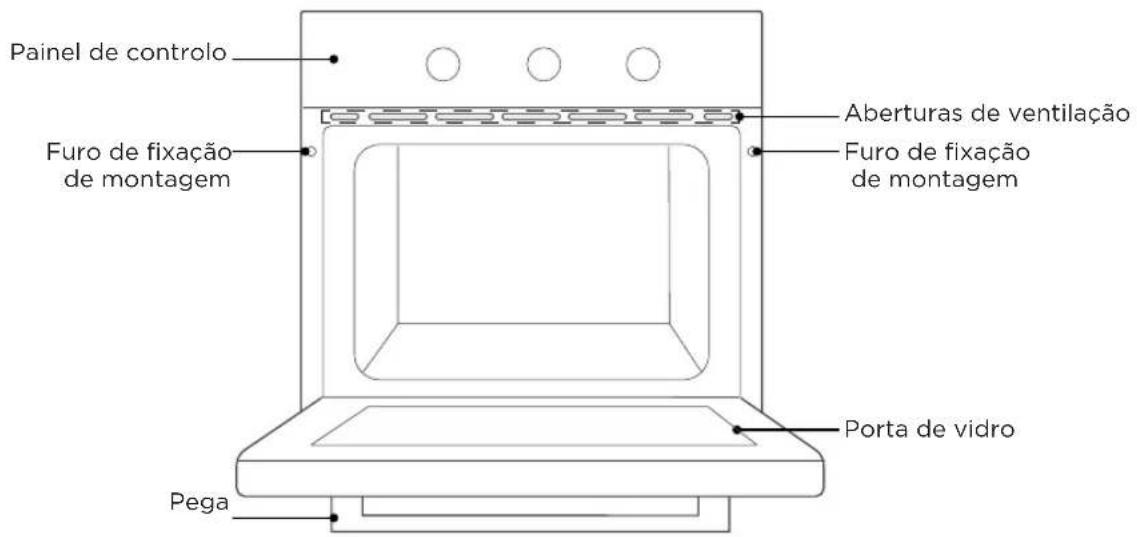

Forno

Ao retirar comida, por favor, use luvas isolantes térmicas para evitar queimaduras! No momento de abrir a porta do forno, preste atenção ao vapor. Por favor, abra a porta a um ângulo pequeno para evitar o vapor no rosto.

Painel de controlo Furo de fixação de montagem Aberturas de ventilação Furo de fixação de montagem Porta de vidro Pega

Acessórios

Grelhar alimentos ou colocar recipientes de cozinha resistentes ao

Cozinhe porções grandes de comida ou apanhe restos de comida

Pequena grelha

Cozinhe porções menores de comida Apenas para alguns modelos

Calha deslizante

(Apenas para alguns modelos)

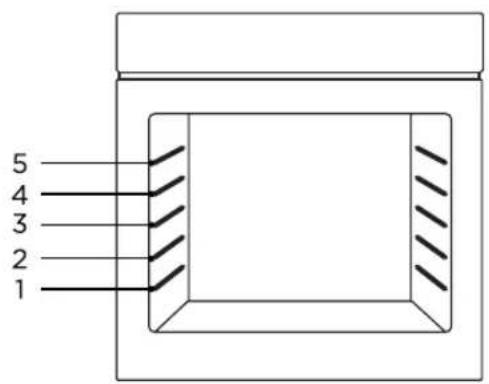

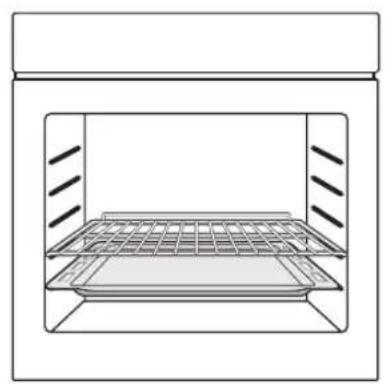

Utilização de acessórios (Apenas para alguns modelos)

Para que o forno funcione corretamente, a grelha e a bandeja do forno só devem ser colocadas entre o primeiro e o quinto níveis. Quando utilizados em conjunto, coloque a bandeja do forno sob a grelha.

5 4 3 2 1

K1: Para selecionar as funções do forno.
K2: Para definir o tempo.
K3: Para definir a temperatura.

Função Introdução da função

Lâmpada	O processo de cozedura pode ser observado em condições iluminadas. Exceto função ECO.
Descongelar	A circulação de ar à temperatura ambiente permite um descongelamento mais rápido de alimentos congelados (sem o uso de calor).
Grelha dupla com ventoinha	O elemento de aquecimento radiante e o elemento de aquecimento superior estão a funcionar com ventoinha.
Duplo grelhador	O elemento de aquecimento radiante e o elemento de aquecimento superior estão a funcionar.
Grelha simples	O elemento de grelha interna liga e desliga para manter a temperatura. Pode ser usado para grelhar uma pequena quantidade de alimentos.
Convencional+ventilador	A combinação do ventilador e dos elementos de aquecimento superior e inferior fornece penetração de calor e coloração mais uniformes, principalmente para cozinhar carne.
Convencional	Os elementos de aquecimento superior e inferior trabalham juntos para fornecer cozimento convencional .
Aquecimento inferior	O aquecimento é fornecido por tubos de aquecimento na parte inferior do forno. Principalmente usado para manter quente e colorir os alimentos.
ECO	Para cozinhar com economia de energia. Cozinhar os ingredientes selecionados de maneira suave, com o calor vindo de cima e de baixo.
HYDRO CLEANLimpar	O vapor amolece resíduos de alimentos ou gordura no interior.

Antes de usar pela primeira vez

1. O forno não deve ser operado até que tenha sido instalado corretamente.
2. Para evitar incêndios, remova todos os materiais de proteção de transporte e certifique-se de que o forno está livre de itens de embalagem residual e acessórios (por exemplo, espuma, papelão, bandeja de grelha, grelha, etc.).
3. Limpe a cavidade do forno e os acessórios com água e sabão e um pano macio.
4. Abra as janelas da cozinha e os exaustores para manter uma ventilação adequada.
5. Não deixe crianças ou animais de estimação na cozinha e feche as portas dos quartos adjacentes.
6. Após ligar a energia, ative o modo do forno, o tempo e a temperatura na tabela abaixo para remover odores na cavidade.
7. Após a primeira utilização, por favor, abra a porta do forno ligeiramente e aguarde o arrefecimento completo.

Função Temperatura Tempo
	Convencional 250°C	0.5-1 Hora

Operação regular

1. Gire o botão K1 para selecionar as funções do forno.
2. Gire o botão K2 para ajustar o tempo.
3. Gire o botão K3 para ajustar a temperatura.
4. Quando o cozimento estiver terminado, gire todos os botões para a posição " d".

Nota

Como uma função separada, a luz do forno é usada pelos consumidores para escolher ativamente observar a comida ou limpar a cavidade. Após o usuário abri-lo, eles precisam fechá-lo ativamente antes de sair e retornar ao modo de espera.

LIMPEZA E MANUTENÇÃO

Limpeza

Desconecte a fonte de alimentação antes da limpeza e manutenção.

Para garantir a vida útil do forno, limpe-o a tempo após cozinhar.

Os passos de limpeza são os seguintes:

1. Após cozinhar, espere o forno esfriar completamente.
2. Remova os acessórios do forno, enxágue com água morna e seque.
3. Remova resíduos de alimentos e manchas de óleo da cavidade do forno.
4. Limpe a superfície do forno com um pano macio umedecido com detergente e seque.

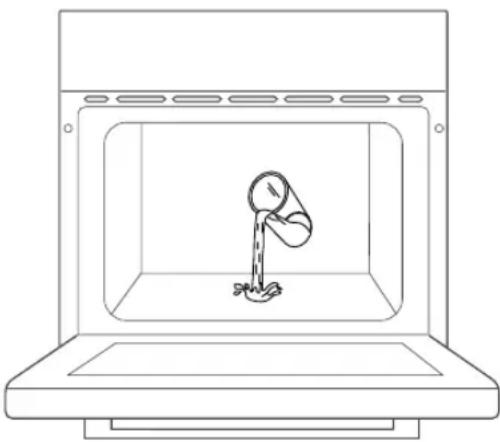

5. Inicie a função de limpeza com água da seguinte forma:

1). Adicione cerca de 250 ml de água purificada e uma quantidade apropriada de detergente para a louça na cavidade e mexa bem.
2). Com a porta do forno fechada, gire o Botão 1 para a posição " HYDRO CLEAN △".
3). Gire o botão K2 para a posição "30 minutos".
4). Gire o botão K3 para a posição "100°C".

1. Após a conclusão da função de limpeza com água, aguarde que o forno arrefeça completamente. Em seguida, seque a cavidade do forno com uma esponja absorvente limpa ou pano macio.

1. Não use ferramentas de limpeza afiadas, escova dura e produtos de limpeza corrosivos, para não danificar o forno e seus acessórios.
2. Não use agente de limpeza áspero ou espátula de metal afiada para limpar o vidro da porta.

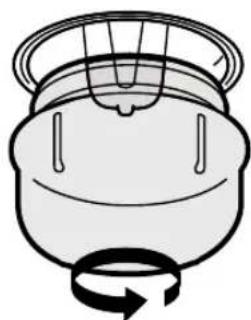

Substituição da Lâmpada

1. Desligue e desconecte a energia do forno. Certifique-se de que as peças internas estão frias antes de tocar nelas.
2. Remova a tampa da lâmpada girando no sentido contrário ao dos ponteiros do relógio (note que pode estar rígida), substitua a lâmpada por uma nova do mesmo tipo.
3. Insira a nova lâmpada, que deve ser resistente a 300°C. Para substituir lâmpadas, entre em contato com o centro de serviço local.
4. Se tiver alguma dúvida, consulte um eletricista qualificado para obter ajuda.
5. O produto contém uma fonte de luz da classe de eficiência energética: G.

Para evitar choques elétricos - certifique-se de que a alimentação elétrica do aparelho está desligada e o aparelho está completamente frio. antes de remover a lente da lâmpada.

RESOLUÇÃO DE PROBLEMAS

Se o problema não puder ser resolvido ou ocorrerem outros problemas, entre em contato com o serviço pós-venda.

Problem Razão possível Solução
Não é possível iniciar	A energia não está ligada	ligar a fonte de alimentação
	O interruptor de energia principal não está ligado	Ligue o interruptor de energia
	Porta do forno não fechada	Fecha a porta do forno
a lâmpada não acende	Está avariado	Contacte o serviço pós-venda
Tem um odor forte ou fumo	primeira utilização	Sem processamento necessário
A comida não está cozinhada	A temperatura está demasiado baixa	Utilize uma temperatura mais alta
	A porção de comida é demasiado grande	Cozinhe a comida em pedaços maispequenos ou aumente o tempo de cozedura
Comida queimada ou desigual	A temperatura está demasiado alta ou o tempo de aquecimento é demasiado longo	Ajuste a temperatura ou o tempo de cozedura
	A comida está demasiado perto do tubo de aquecimento	Ajuste as camadas de colocação de acessórios
O ventilador não parou de funcionar após parar o aquecimento	O ventilador atrasa a ventilação para dissipação de	Sem processamento necessário

ESPECIFICAÇÕES

Informação do Produto e Ficha de Informação do Produto de acordo com as Regulamentações de Ecodesign e Rotulagem Energética da UE e do Reino Unido

Índice de Eficiência Energética 94.0

Classe de eficiência energética A

Consumo de energia com carga padrão, modo convencional 0,99 kWh/ciclo

Consumo de energia com carga padrão, modo ventilado 0.79kWh/ciclo

Fonte de calor Eletricidade

Volume 70L

Fonte de alimentação 220-240V\~, 50Hz-60Hz

Potência elétrica 3.0kW

CONSUMO DE ENERGIA

Informações do produto para consumo de energia e tempo máximo para atingir o modo de baixa potência aplicável.

Modo desligado

0.3W

RECICLAGEM DO PRODUTO

Este símbolo no produto ou no manual de instruções indica que o seu dispositivo deve ser descartado separadamente do lixo doméstico no final da sua vida útil. Existe um sistema de reciclagem separado localmente para reciclagem. Para mais informações, por favor contacte a autoridade local ou o retalhista onde adquiriu o produto

CE

Quando desembalar o forno, certifique-se de que não foi danificado de forma alguma. Se tiver alguma dúvida, não o utilize: contacte uma pessoa profissionalmente qualificada. Mantenha materiais de embalagem como sacos de plástico, poliestireno ou pregos fora do alcance das crianças, pois estes são perigosos para as crianças.

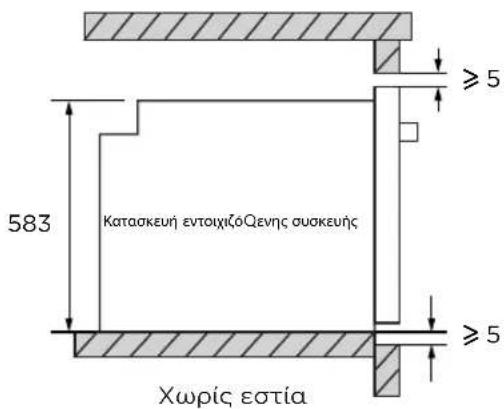

Diagrama do Armário (Armário Inferior)

595 595 20 555

Kataaakeuń evtoixiłoQevnç suaakeuń 583 ≥ 5 ≥ 5 Xwpić εστία
