MANUAL DE UTILIZADOR PGA-4371 Pando

Manual de instalação

AHORRO DE ENER- GÍA Y CUIDADO DE RECIPIENTES

kg

Pando reserva o direito de alterar ou cancelar qualquer medida dos artigos do manual, sem aviso prévio, sem prejudicar as características essenciais de funcionalidade e segurança, e não se responsabiliza por erros ou omissões que possam ocorrer no manual.

Características técnicas válidas salvo erros de tipografi a, omissão ou impressão.

As imagens e conteúdo deste manual são propriedade exclusiva da Pando - INOXPAN S.L., sendo totalmente proibida a apropriação de imagens e a reprodução total ou parcial sem autorização prévia por escrito.

AS IMAGENS MOSTRADAS NESTE MANUAL NÃO SÃO CONTRATUAIS.

A Direção Técnica da Pando reserva-se o direito de modifi car, alterar ou melhorar os desenhos técnicos que são expostos neste manual sem aviso prévio.

A versão em papel deste manual não pode ser atualizada em tempo real, para garantir a última versão das instruções do seu produto, recomendamos que consulte a versão digital em www.pando.es

Antes de mais, gostaríamos de agradecer a confiança que depositou na nossa empresa ao adquirir um dos nossos produtos.

por ter adquirido um dos nossos produtos. Estamos certos de que tomou a decisão correcta.

Na Pando, não só oferecemos produtos de qualidade superior, como também dispomos de uma vasta equipa de profissionais que o ajudarão e aconselharão em qualquer dúvida que possa ter durante a instalação ou o funcionamento.

Para nos conhecer melhor, convidamo-lo a visitar a nossa página web (www.pando.es) onde poderá ver toda a nossa gama de produtos com a informação comercial e técnica mais actualizada.

Aqui encontrará uma vasta seleção de Exaustores Decorativos; de parede, de teto, de ilha, integrados em móveis e integrados na placa.

Esta variedade permite-nos adaptarmo-nos a qualquer estilo de cozinha.

Também lhe mostramos a nossa coleção de electrodomésticos essenciais em qualquer casa. Electrodomésticos como a nossa coleção de Fornos e

Micro-ondas de alto rendimento, Placas de Indução e a Gás que o ajudarão a confeccionar as melhores receitas, Adegas e Caves de Envelhecimento para manter e conservar os seus vinhos nas melhores condições,

Máquinas de Lavar Louça com a mais moderna tecnologia e a nossa com a mais moderna tecnologia e a nossa gama de Frigoríficos e Congeladores com Frigorífi cos e Congeladores para integração em painel e de livre instalação.

Tudo isto sob uma marca com uma trajetória muito longa de mais de 40 anos no sector, que fabrica os seus produtos como um sector, que fabrica os seus produtos como um verdadeiro artesão.

razendo o melhor da nossa experiência para tudo o que fazemos.

Esperamos sinceramente que se divirta, experimente e desfrute do conforto e das capacidades daquela que já é a sua nova cozinha.

Muito obrigado

A equipa Pando

PROTEÇÃO DO MEIO AMBIENTE

O símbolo no produto ou na sua embalagem indica que este produto não pode ser tratado como lixo doméstico normal. Este produto deve ser entregue no ponto de recolha de equipamentos elétricos e eletrónicos para reciclagem. Ao garantir que este produto é eliminado corretamente, ajudará a evitar possíveis consequências negativas para o meio ambiente e para a saúde pública, que de outra forma poderiam ocorrer se este produto não for manuseado de forma adequada. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, entre em contacto com o município da sua área de residência, com o serviço de recolha de resíduos domésticos ou com a loja onde adquiriu o produto. Este eletrodoméstico está marcado de acordo com a diretiva Europeia 2012/19/EU relativa aos resíduos de equipamento elétrico e eletrónico (WEEE)

RECOLHA DE ELECTRODOMÉSTICOS

TRATAMENTO DE RESÍDUOS

ELIMINAÇÃO DA EMBALAGEM. A embalagem está marcada com um PONTO VERDE.

No seu compromisso com a proteção do Meio Ambiente e em cumprimento com o disposto na Diretiva. Europeia 94/62/EC relativa às embalagens e resíduos de embalagens e à Lei 22/2011, daí derivada, de Resíduos e Solos Contaminados, Pando encomenda a entidades de economía social um Sistema Integrado de Gestão, encarregado da recolha periódica no domicilio do consumidor ou próximo dele, das embalagens usadas e dos resíduos dessas embalagens para a sua posterior reciclagem.

Para eliminar todos os materiais das embalagens tais como cartão, poliuretano expandido e pláticos, utilize os contentores adequados.

De este modo garante-se o perfeito tratamento e reutilização dos materiais das embalagens.

ÍNDICE

ADVERTÊNCIAS DE SEGURANÇA......37

DESCRIÇÃO DO PAINEL DE COZINHA 44

RECOMENDAÇÕES DE UTILIZAÇÃO......45

UTILIZAÇÃO DO DISPLAY 46

RESOLUÇÃO DE PROBLEMAS....48

ANTES DA INSTALAÇÃO....49

• INFORMAÇÕES TÉCNICAS PARA O INSTALADOR ....49
• POSICIONAMENTO DA PLACA....49

DIMENSÕES DAS PLACAS......49

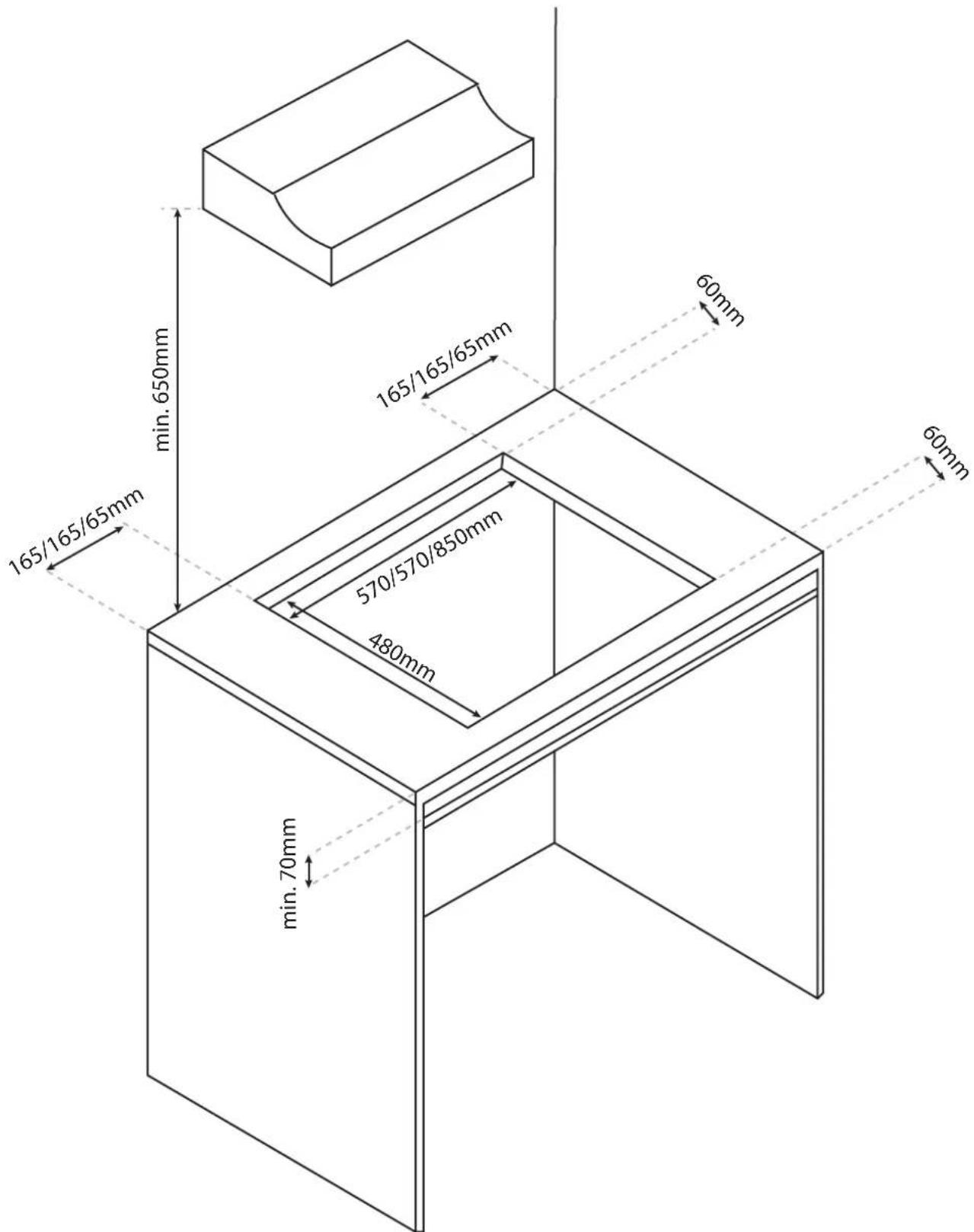

DIMENSÕES DE MONTAGEM....50

INSTALAÇÃO ....51

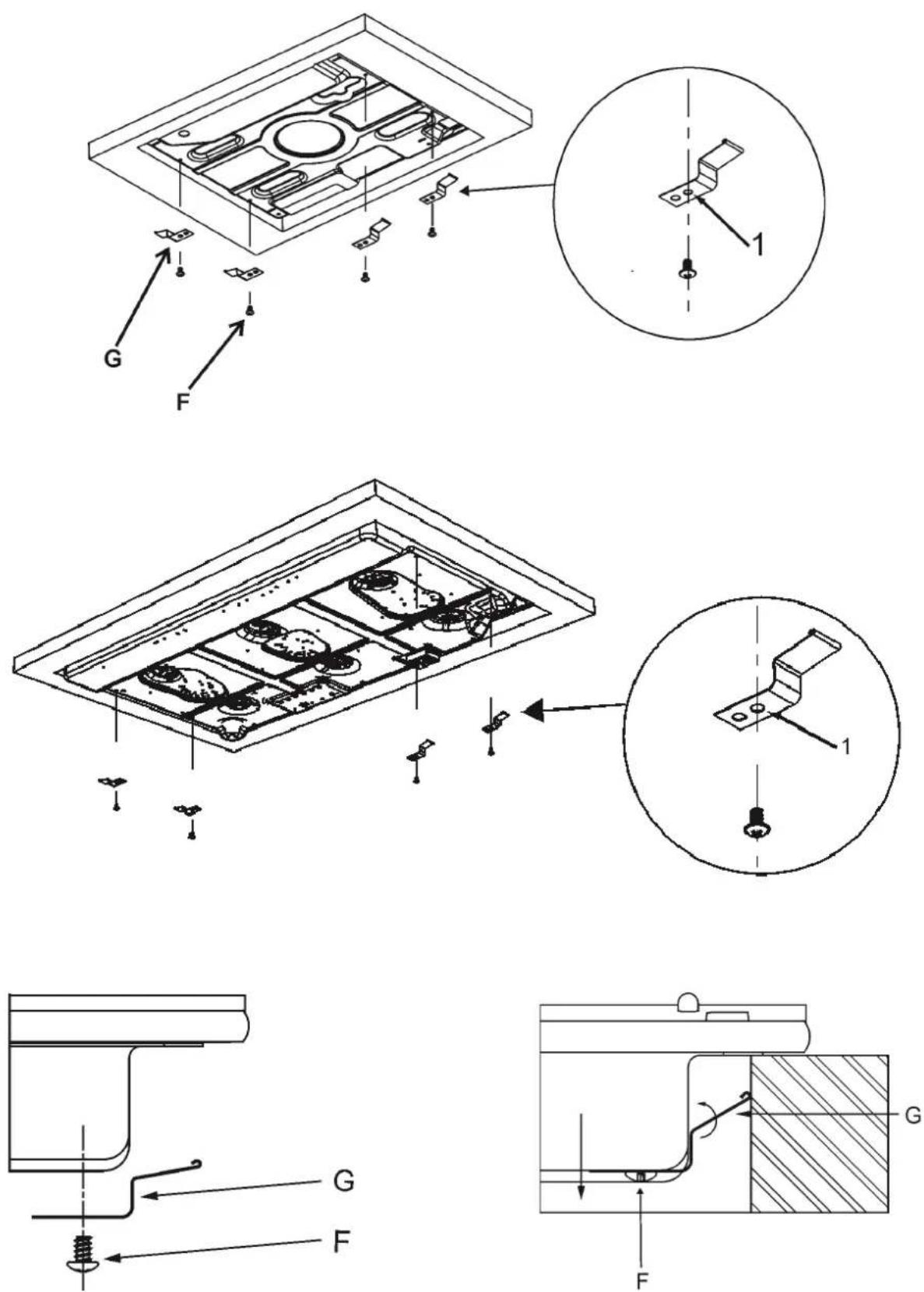

• GRELHAS LATERAIS 51

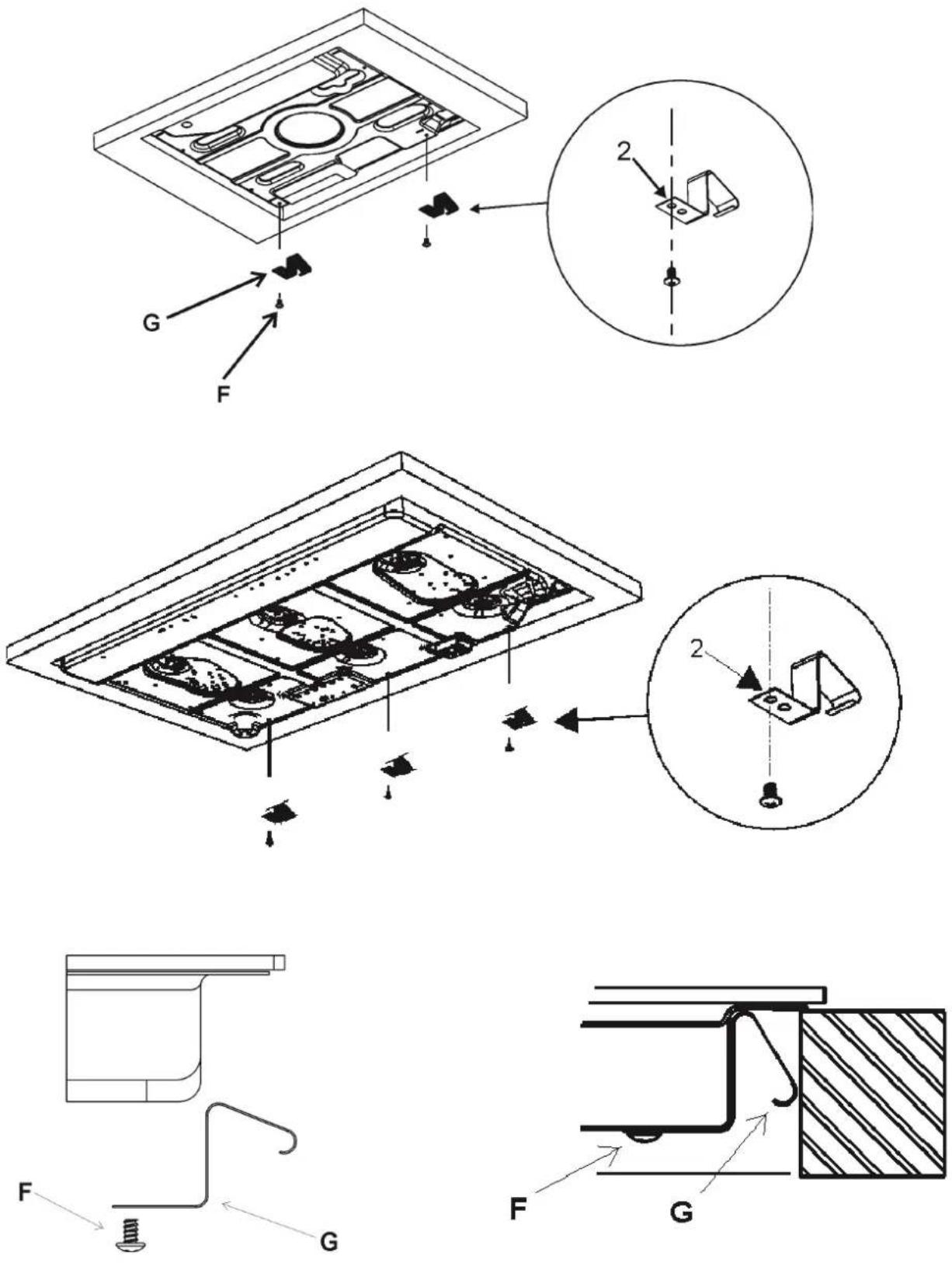

• GRELHAS TRASEIRAS....52

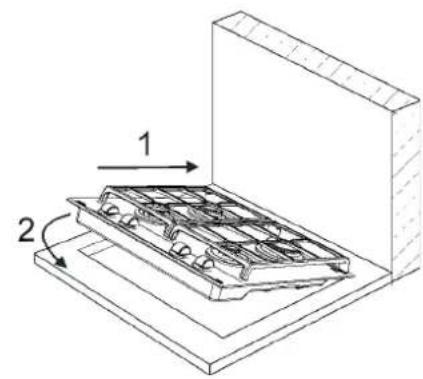

- INSTALAÇÃO CORRECTA DO PAINEL 53
- REQUISITOS IMPORTANTES DE INSTALAÇÃO ....53
- VENTILAÇÃO DO AMBIENTE....53
- LOCALIZAÇÃO E ARREFECIMENTO....54
• LIGAÇÃO DO GÁS 54
• LIGAÇÕES ELÉCTRICAS ....55

REGULAÇÃO DOS CONTROLOS....56

- Regulação do caudal reduzido....56

SUBSTITUIÇÃO DE PEÇAS 56

• COMO SUBSTITUIR UM INJECTOR....56

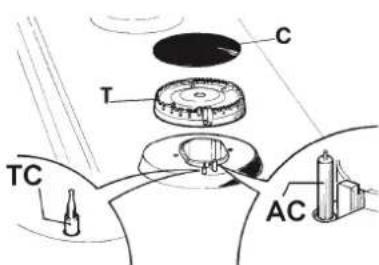

• COMO SUBSTITUIR AS PEÇAS DO QUEIMADOR ....57

INFORMAÇÕES TÉCNICAS ....59

ADVERTÊNCIAS DE SEGURANÇA

Leia atentamente estas instruções. Guarde as instruções e as informações sobre o produto para utilização posterior ou para futuros proprietários. Não ligar o aparelho se este tiver sido danificado durante o transporte.

Só uma instalação profissional, de acordo com as instruções de instalação, pode garantir uma utilização segura do aparelho. O instalador é responsável pelo perfeito funcionamento no local de instalação.

Utilize o aparelho apenas:

• Para cozinhar.
• Em casas particulares e num ambiente doméstico.
• Até uma altitude de 2000 m acima do nível do mar.

Não utilize o aparelho:

• Em barcos ou veículos.
• Como aquecedor.
• Com um temporizador externo ou controlo remoto.
• Ao ar livre.

Para mudar para outro tipo de gás, contacte o Serviço de Apoio ao Cliente.

Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, desde que tenham sido supervisionadas ou instruídas relativamente à utilização do aparelho por uma pessoa responsável pela sua segurança e que compreendam os perigos envolvidos.

Não permita que as crianças brinquem com o aparelho.

A limpeza e os cuidados de utilização não devem ser efectuados por crianças, a menos que tenham pelo menos 15 anos de idade e sejam supervisionadas por um adulto.

Mantenha as crianças com menos de 8 anos afastadas do aparelho e do cabo de alimentação.

Risco de explosão!

Uma fuga de gás pode provocar uma explosão.

SE SENTIR UM CHEIRO A GÁS OU SE HOUVER DANOS NO SISTEMA DE GÁS:

• Desligue imediatamente a alimentação de gás ou feche a válvula da botija de gás.
• Apague imediatamente fogos abertos e cigarros.
• Não volte a acionar os interruptores de luz e os interruptores dos aparelhos.
• Não retire as fichas da tomada.
• Não utilize um telefone fixo ou um telemóvel perto do aparelho.
• Abra a janela e ventile bem a divisão.
• Contacte o Apoio Técnico ou a empresa fornecedora de gás.

Uma fuga de gás pode causar uma explosão. Pequenas quantidades de gás podem acumular-se e incendiar-se durante um longo período de tempo.

- Se o aparelho não for utilizado durante longos períodos de tempo, feche a válvula de segurança do fornecimento de gás.

Uma fuga de gás pode provocar uma explosão. Se a botija de gás líquido não estiver na posição vertical, o propano/butano líquido pode entrar no aparelho, o que pode provocar uma chama aberta nos queimadores. Com o passar do tempo, os componentes podem ficar danificados e apresentar fugas de gás.

Colocar sempre as garrafas de gás líquido na posição vertical.

Risco de intoxicação!

A utilização de um fogão a gás provoca a formação de calor, humidade e produtos de combustão no local onde está instalado.

• Assegurar uma ventilação adequada do fogão, especialmente durante o funcionamento do aparelho.
• Em caso de utilização intensiva e prolongada do aparelho, assegurar uma ventilação adicional para conduzir os produtos de combustão em segurança para o exterior, por exemplo, definir um nível de potência mais elevado com um dispositivo de ventilação mecâni-

ca existente e, ao mesmo tempo, assegurar a entrada de ar fresco no compartimento onde o aparelho está instalado.

Para instalar um dispositivo de ventilação adicional, contacte pessoal qualificado.

Risco de incêndio!

Deixar a Placa sem vigilância quando se cozinha com óleo ou gordura pode ser perigoso e pode causar incêndios.

• Nunca deixe óleos e gorduras sem vigilância.
• Nunca tente apagar um incêndio com água. Deve desligar o aparelho e, em seguida, cobrir as chamas com uma manta ou um cobertor anti-fogo.

O aparelho fica muito quente.

• Não colocar objectos inflamáveis sobre ou perto da Placa.
• Nunca guardar objetos sobre a Placa.

O aparelho fica quente.

• Não guardar objectos inflamáveis ou aerossóis nas gavetas direta-mente abaixo da Placa.
• Não guarde nem utilize objectos inflamáveis, tais como aerossóis ou produtos de limpeza, debaixo ou perto do aparelho.

Os revestimentos da placa de coze-dura podem provocar acidentes, por exemplo, devido a sobreaquecimento, ignição ou queda de fragmentos de material.

- Não utilize quaisquer revestimentos da placa de cozedura.

Os queimadores a gás sem recipientes de cozedura geram uma grande quantidade de calor durante o funcionamento. O Exaustor, caso exista, pode ficar danificado ou incendiar-se.

- Utilizar os queimadores a gás apenas com recipientes de cozedura colocados por cima.

Quando o aparelho fica muito quente, os têxteis e outros objectos que se encontrem nas proximidades podem incendiar-se.

- Manter os têxteis (por exemplo, vestuário ou cortinas) afastados

do aparelho,

• Nunca toque nas chamas.
• Não guarde objectos inflamáveis (por exemplo, panos de cozinha ou revistas) em cima, perto ou atrás do aparelho.

Uma acumulação de gás pode inflamar-se e provocar um incêndio.

• Se a chama não se acender após 10 segundos, rode o botão de controlo para a posição zero e abra a porta ou a janela da divisão. Aguar-de pelo menos um minuto antes de voltar a acender o queimador.
• Se a chama se apagar involuntariamente durante o funcionamento, rode o botão de controlo para a posição zero. Aguardar pelo menos um minuto antes de reacender o queimador.

Os alimentos podem incendiar-se.

- O processo de cozedura deve ser controlado. Os processos curtos têm de ser continuamente monitorizados.

Risco de queimaduras!

As peças acessíveis podem ficar quentes durante o funcionamento.

• Manter as crianças pequenas afastadas do aparelho.
• As grelhas de proteção das Placas de aquecimento podem causar acidentes.
• Nunca utilizar grelhas de proteção para as placas de aquecimento.

Os utensílios de cozinha atingem temperaturas muito elevadas nos queimadores de gás quando estão vazios.

- Nunca aquecer os utensílios de cozinha quando estão vazios.

O aparelho aquece durante o funcionamento.

- Deixe arrefecer o aparelho antes de o limpar.

Risco de choque elétrico!

As reparações incorrectas são perigosas.

• As reparações e intervenções no aparelho só podem ser efectuadas por pessoal qualificado.
• Utilize apenas peças sobressalentes originais para reparar o aparelho.
• Se o cabo de ligação à rede deste

aparelho estiver danificado, deve ser substituído pelo fabricante, pelo centro de assistência técnica ou por uma pessoa qualificada, a fim de evitar possíveis riscos.

Um aparelho danificado ou um cabo de alimentação defeituoso são perigosos.

• Nunca utilize um aparelho danificado.
• Nunca puxe pelo cabo de alimentação para desligar o aparelho.
• Se o aparelho ou o cabo de alimentação estiverem danificados, desligue imediatamente o cabo de alimentação ou retire o fusível da caixa de fusíveis e desligue o fornecimento de gás.
• A infiltração de humidade pode provocar um choque elétrico.
• Não utilize máquinas de limpeza a vapor ou de alta pressão para limpar o aparelho.
• O isolamento do cabo de um aparelho elétrico pode derreter quando entra em contacto com componentes quentes.
• Não deixe que o cabo de ligação

de um aparelho elétrico entre em contacto com componentes quentes.

Risco de ferimentos!

As avarias ou danos no aparelho e as reparações incorrectas podem provocar perigos graves.

Em caso de avaria do aparelho:

• desligue-o da rede ou desligue o fusível na caixa de fusíveis, corte o fornecimento de gás e contacte o Serviço de Apoio ao Cliente.
• As reparações no aparelho e a substituição de tubagens de gás danificadas só podem ser efectuadas por pessoal qualificado.
• Desligue imediatamente todos os queimadores e quaisquer elementos de aquecimento eléctricos e desligue o aparelho da rede. Nunca ligue um aparelho defeituoso.
• Desligue a alimentação de gás.
• Não toque na superfície do aparelho.
• Não utilize o aparelho.

Ao acender o queimador, produzem-se faíscas nas velas de ignição.

• Nunca toque nas velas de ignição enquanto o aparelho a gás estiver a acender.
• Se algum dos controlos não puder ser rodado ou estiver solto, não o utilize.
• Chame imediatamente um técnico de assistência para reparação ou substituição em caso de avaria.
• Um aparelho com uma superfície partida ou rasgada pode causar ferimentos e cortes. Não utilize o aparelho se este tiver uma superfície partida ou rasgada.

Risco de asfixia!

• As crianças podem colocar o material de embalagem sobre a cabeça ou enrolar-se nele e sufocar.
• Mantenha o material de embalagem fora do alcance das crianças.
• Não permita que as crianças brinquem com a embalagem.
• Se as crianças encontrarem peças pequenas, podem inalá-las ou en-

goli-las e sufocar.

• Mantenha as peças pequenas fora do alcance das crianças.
• Não permita que as crianças brinquem com peças pequenas.

EVITAR DANOS MATERIAIS

O calor pode causar danos em aparelhos ou móveis adjacentes. Se o aparelho for utilizado durante muito tempo, produz-se calor e humidade.

• Abra uma janela ou ligue um exaus- tor com saída para o exterior.
• A acumulação de calor pode danificar o aparelho.
• Não utilize dois queimadores ou fontes de calor para uma panela.
• Evite utilizar grelhadores, caça- rolas ou similares com a fonte de calor na potência máxima durante muito tempo.
• A acumulação de calor pode danificar os botões.
• Não coloque recipientes grandes nos queimadores perto dos botões.
• O posicionamento incorreto de um botão de controlo pode causar avarias.
• Mantenha o botão de controlo na

posição zero quando o aparelho não estiver a ser utilizado.

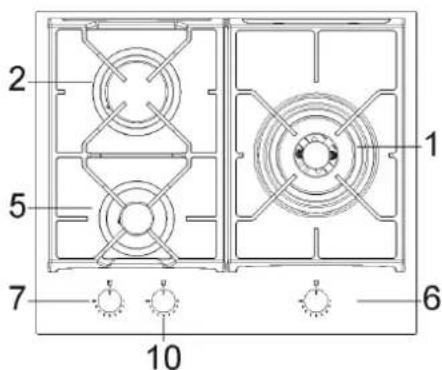

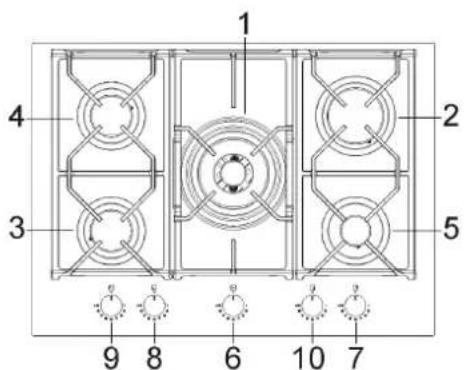

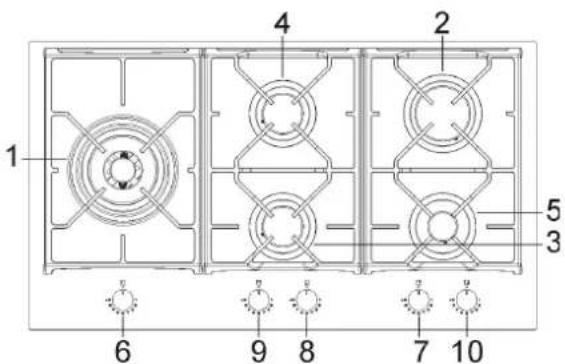

DESCRIÇÃO DO PAINEL DE COZINHA

PGA-4261

2 5 7 10 1 6

PGA-4371PGA-4492

1 2 3 4 5 6 7 8 9

1 2 4 5 3 6 9 8 7 10

1. Queimador ultrarrápido ∅133 mm 4000 W
2. Queimador rápido ∅100mm 2800 W
3. Queimador auxiliar ∅55mm 1000 W
4. Grill
5. Comando do queimador n° 1
6. Comando do queimador n° 5 Comando do queimador n° 2 Queimador semi-rápido reduzido ∅75mm 1400W Queimador semi-rápido ∅75mm 1750W Queimador semi-rápido ∅75mm 1750W n° 5
7. Comando do queimador n° 2
8. Queimador semi-rápido reduzido ∅75mm 1400 W
9. Queimador semi-rápido ∅75mm 1750 W
10. Comando do queimador n° 4
11. Comando do queimador n° 3

RECOMENDAÇÕES DE UTILIZAÇÃO

ATENÇÃO: Durante o funcionamento, a pla- ca de fogão a gás fica muito quente, sobretudo nas zonas de cozedura. Manter as crianças afastadas desta zona.

ATENÇÃO: Se o vidro da placa de cozedura se partir, desligar imediatamente todos os queimadores e resistências eléctricas e desligar a alimentação eléctrica do aparelho. Não tocar na superfície do aparelho nem utilizá-lo.

• Em caso de falha de energia, o queimador pode ser aceso com fósforos.
• Durante a utilização, não deixe o aparelho sem vigilância e certifique-se de que as crianças não se encontram nas proximidades. Em particular, certifique-se de que as pegas das panelas estão na posição correta e controle cuidadosamente a cozedura de alimentos com óleos ou gorduras, uma vez que são facilmente inflamáveis.
• Não utilize aerossóis perto do aparelho durante o seu funcionamento.
• Não raspe as panelas sobre o vidro, pois pode danificar a superfície.
• Não é recomendada a utilização de panelas cujo diâmetro ultrapasse o perímetro da placa.
• A utilização de um aparelho de cozedura a gás produz calor e humidade no local onde está instalado. Por este motivo, é necessário assegurar uma boa ventilação do espaço, mantendo livre a abertura de ventilação na-

tural e activando um dispositivo de ventilação como um exaustor ou um ventilador elétrico.

• Se o aparelho for utilizado intensivamente e durante um período de tempo prolongado, pode ser necessária uma ventilação adicional. Neste caso, pode abrir uma janela ou aumentar a potência da aspiração mecânica, se disponível.
• Não tente modificar as caraterísticas técnicas do produto, pois pode ser perigoso.
• Se decidir deixar de utilizar este aparelho (ou substituir um modelo antigo), antes de o eliminar, recomenda-se que o mesmo seja inutilizado de acordo com as normas em vigor em matéria de saúde e poluição ambiental, removendo as partes que possam ser perigosas, especialmente para as crianças, que podem utilizar o aparelho fora de uso para brincar com ele.
• Não utilizar o aparelho descalço.
• O fabricante não pode ser responsabilizado por qualquer dano resultante de uma utilização incorrecta, errada ou não razoável.
• Durante e imediatamente após o funcionamento, algumas partes da placa atingem temperaturas muito elevadas. Evite tocar-lhes.
• Depois de utilizar a placa a gás, certifique-se de que os botões rotativos estão na posição fechada e feche a torneira principal do tubo de distribuição de gás ou a torneira da botija de gás.
• Em caso de mau funcionamento das torneiras de gás, contacte o serviço de assistência técnica Pando.
• Não tocar no aparelho com as mãos ou os pés molhados ou húmidos.

UTILIZAÇÃO DO DISPLAY

QUEIMADORES

Na parte superior de cada comando, serigrafada no vidro, encontra-se um esquema que indica a que queimador corresponde cada comando. Uma vez aberta a torneira da rede de gás ou da botija de gás, acender os queimadores de acordo com as seguintes instruções:

- Ignição eléctrica automática

Pressionar e rodar para a esquerda o botão correspondente ao queimador que se pretende utilizar, rodá-lo para a posição máxima e pressionar o botão até ao fundo.

- Ignição dos queimadores equipados com termopar de segurança (falha de chama)

Para os queimadores com termopar de segurança, rodar o botão do queimador que se pretende utilizar para a esquerda, rodá-lo para a posição máxima até sentir uma pequena paragem, premir o botão e repetir a operação.

Uma vez aceso, manter o botão premido durante pelo menos 10 segundos.

Se as chamas se apagarem involuntariamente, fechar o botão do queimador e esperar pelo menos 1 minuto antes de tentar acendê-lo novamente.

9 8 7 6 5 4 3 2 1 I

Para obter o máximo rendimento com o mínimo consumo de gás:

• Utilize recipientes com o tamanho correto para cada queimador.
• Uma vez atingida a ebulição, reduza a potência do queimador para o mínimo (1).
• Utilize sempre recipientes com tampa.
• Utilize sempre recipientes com fundo plano.

ATENÇÃO: Antes de limpar a sua placa, des-ligue-a da alimentação de gás e da alimentação eléctrica.

SUPERFÍCIE

Para manter a superfície da placa brilhante, é muito importante lavá-la após cada utilização com água morna e sabão, enxaguar e secar. As grelhas esmaltadas, as tampas esmaltadas e as velas de ignição (AC) e os sensores termopar (TC) também devem ser lavados. Estes componentes não devem ser lavados na máquina de lavar louça

Limpe suavemente com uma pequena escova de nylon e deixe secar bem. A placa e os seus componentes devem ser limpos a frio, sem utilizar esponjas metálicas, pós abrasivos ou sprays corrosivos.

Não deixar que as superfícies fiquem em contacto com produtos como vinagre, café, leite, água

AVISO: Ao voltar a montar os componentes:

• Verificar se as fendas das cabeças dos queimadores não estão obstruídas.
• Certificar-se de que as tampas esmaltadas estão corretamente posicionadas na cabeça do queimador. Pode verificá-lo verificando se a tampa está perfeitamente estável uma vez colocada.
• As grelhas devem ser colocadas sobre os pinos de centragem adequados ou sobre o perfil de alumínio. Verificar se a estabilidade correta.
• Se for difícil abrir ou fechar uma chave, não forçar. Contacte a Assistência Técnica Pando.
• Não utilize jactos de vapor para limpar o aparelho.

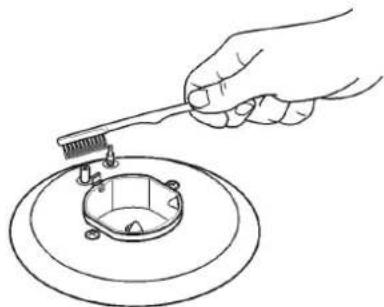

• Para evitar possíveis problemas de ignição, limpe as velas de ignição e os termopares com cuidado e frequência.

TC T C AC

B A B A X

• Para evitar o desperdício de energia, não cozinhe sem tampa ou com a tampa aberta.
• Centrar a frigideira no queimador.
• Não colocar recipientes grandes perto dos comandos, pois podem ser danificados pelo sobreaquecimento.
• Nunca colocar a frigideira diretamente sobre o queimador. Coloque-a sempre sobre as grelhas e certifique-se de que estas estão corretamente posicionadas antes de a utilizar.

- Manusear as panelas com cuidado na placa, não bater na placa nem colocar peso excessivo sobre ela.

- Não deixar o lume aceso depois de retirar a panela. Isto pode causar danos graves.

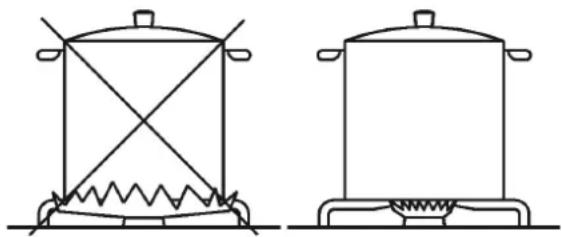

- Utilize o queimador de tamanho mais adequado para cada frigideira. Não utilize panelas mais pequenas do que o queimador, pois

a chama pode não entrar em contacto com os lados da panela.

- Utilize sempre tachos com uma boa base, plana e espessa. Os tachos deformados podem tombar.

RESOLUÇÃO DE PROBLEMAS

PROBLEMA CAUSA SOLUÇÃO
A chama do queimador é irregular.	A coroa do queimador está suja.	Limpe a coroa do queimador.
	O gás não está corretamente regulado.	Contacte o Serviço Técnico Pando.
A chama do queimador muda repentinamente ou explode.	Os componentes do queima-dor não estão corretamente montados.	Posicione corretamente os ele-mentos do queimador.
A chama demora demasiado tempo a acender.	Os componentes do quei-mador não estão montados corretamente.	Posicione corretamente os ele-mentos do queimador.
A chama apaga-se após a ignição.	Deixou de premir a roda de ignição demasiado cedo.	Continue a premir a roda de ignição até verificar que as cha-mas continuam a arder.
	Problemas com o termopar.	Deslocar o termopar.
		Contactar o Serviço de Assis-tência Técnica Pando.
As grelhas mudam de cor na zona de cozedura.	A mudança de cor é causada por temperaturas elevadas ou sujidade.	É um fenómeno frequente e não afecta o desempenho da sua placa de fogão a gás.
A chama não se acende quan-do se carrega na roda porque as velas não emitem faísca.	Problema com a vela ou com a roda de ignição.	Contacte o Serviço de Assis-tência Técnica Pando.
A ignição eléctrica não funciona.	Falta de corrente eléctrica.	Verifique se a tomada está liga-da. Verificar se o contador está ligado.
	Montagem incorrecta ou falha de ignição.	Contactar o Serviço de Assis-tência Técnica Pando.
As velas de ignição fazem faís-ca continuamente.	Humidade.	Desligar a alimentação duran-te 24 horas e deixar secar a capota. Verificar se todos os casquilhos estão montados corretamente.
	Montagem incorrecta ou micro-fone partido.	Contactar o Serviço Pando.

ANTES DA INSTALAÇÃO

INFORMAÇÕES TÉCNICAS PARA O INSTALADOR

A instalação, as regulações, as conversões e a manutenção devem ser efectuadas exclusivamente por pessoal qualificado.

O aparelho deve ser instalado corretamente, em conformidade com as normas em vigor e de acordo com as instruções do fabricante. Uma instalação incorrecta pode causar danos a pessoas, animais ou objectos, pelos quais o fabricante não pode ser responsabilizado.

Os dispositivos de segurança ou de regulação automática do aparelho, durante a sua vida útil, só podem ser modificados pelo fabricante ou pelo fornecedor autorizado.

POSICIONAMENTO DA PLACA

1. Retirar a embalagem externa e a embalagem interna dos diferentes componentes móveis e verificar se estão intactas. Em caso de dúvida, não utilizar o aparelho e contactar pessoal qualificado.

Os elementos da embalagem (cartão, sacos, esferovite, pregos, etc.) não devem ser deixados ao alcance das crianças, pois podem ser perigosos. ATENÇÃO:

1. Efetuar uma abertura no armário, respeitando sempre as distâncias críticas entre a superfície, as paredes laterais, a parede traseira e a parede superior, como indicado na imagem.

O aparelho está classificado na classe 3 e, por conseguinte, está sujeito a todas as regras aplicáveis a este tipo de equipamento.

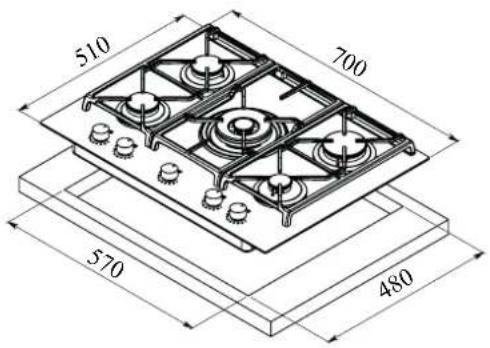

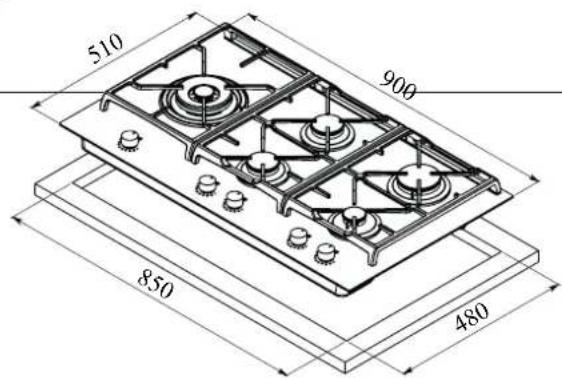

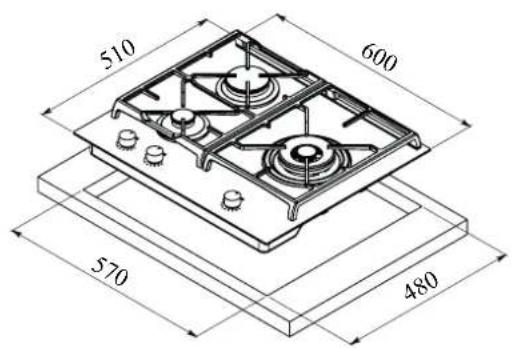

DIMENSÕES DAS PLACAS

510 600 570 480

510 700 570 480

510 900 850 480

DIMENSÕES DE MONTAGEM

165/165/65mm min. 650mm min. 70mm 480mm 570/570/850mm 165/165/65mm 60mm 60mm 60mm

INSTALAÇÃO

GRELHAS LATERAIS

GRELHAS TRASEIRAS

INSTALAÇÃO CORRECTA DO PAINEL

A placa está equipada com uma junta especial que impede a entrada de líquidos no interior do móvel. Para aplicar corretamente esta junta:

1. Retire todos os elementos móveis da placa.
2. Corte a junta em 4 pedaços com o comprimento necessário para encaixar nos 4 bordos do vidro.
3. Vire a placa e coloque a junta corretamente sob o bordo da própria placa, de modo que o lado exterior da junta coincida perfeitamente com o bordo perimetral exterior do vidro. As extremidades das tiras devem ficar próximas umas das outras sem se sobreporem.
4. Fixe a junta no vidro de forma homogénea e segura, pressionando-a com os dedos.
5. Coloque os ganchos nas respectivas posições, utilizando o orifício nº 1 como referência para a posição lateral e o orifício nº 2 para

as posições posteriores.

1. Fixar os ganchos "G" com os parafusos "F" (f- Introduzir a placa no orifício do móvel com uma certa força para vencer a resistência dos ganchos).
2. Para evitar um contacto acidental com o fundo sobreaquecido da placa durante o trabalho, é necessário colocar um suporte de madeira, fixado com parafusos, a uma distância de pelo menos 70 mm do topo.

Atenção: Não deixar o vidro assentar diretamente sobre a bancada. É a estrutura metálica inferior que deve estar em contacto com a bancada.

REQUISITOS IMPORTANTES DE INSTALAÇÃO

• A parede traseira, as superfícies circundantes e as superfícies adjacentes ao aparelho devem poder suportar uma temperatura de 90°C.
• O adesivo utilizado para colar o laminado de plástico ao armário deve suportar uma temperatura de pelo menos 150°C. Caso contrário, o laminado pode rachar ou fissurar. Caso contrário, o laminado pode descolar-se.
• O aparelho deve ser instalado em conformidade com as normas em vigor.
• Este aparelho não está ligado a um dispositivo de evacuação dos fumos de combustão. Deve, portanto, ser ligado de acordo com as recomendações de ventilação.

VENTILAÇÃO DO AMBIENTE

O volume de ar necessário não deve ser inferior a 20 m ^3 . O ar deve fluir naturalmente através de aberturas permanentes nas paredes do compartimento em questão. Estas aberturas devem descarregar os fumos para o exterior e a sua secção transversal deve ser de pelo menos 100 cm ^2 . A construção das aberturas deve garantir que nunca possam ser bloqueadas. A ventilação indireta por aspiração também é permitida.

estiverem equipados com um sistema de termo-par, a saída de ar deve ter uma distância mínima de 200 cm ^2 .

LOCALIZAÇÃO E ARREFECIMENTO

Os aparelhos de cozinha a gás devem sempre evacuar os fumos da combustão através de exaustores. Estes devem ser ligados a condutas, chaminés ou diretamente ao exterior. Se não for possível instalar um exaustor, pode ser instalado um ventilador elétrico numa janela ou numa parede virada para o exterior. Este deve ser ativado ao mesmo tempo que o aparelho, desde que as especificações da regulamentação em vigor sejam estritamente respeitadas.

LIGAÇÃO DO GÁS

Antes de ligar o aparelho, verifique se os valores indicados na etiqueta de dados afixada na parte inferior da placa correspondem aos das redes de gás e de eletricidade da sua casa.

Uma etiqueta afixada no aparelho indica as condições de regulação: tipo de gás e pressão de funcionamento. A ligação do gás deve estar em conformidade com as normas e regulamentos em vigor.

Quando o gás é fornecido através de tubos, o aparelho deve ser ligado à rede de abastecimento de gás:

• Com um tubo de aço rígido. As ligações deste tubo devem ser efectuadas com acessórios roscados em conformidade com as normas.
• Com tubo de cobre. As juntas deste tubo devem consistir em juntas com vedantes mecânicos.
• Com tubo de aço inoxidável flexível sem costura. O comprimento deste tubo deve ser no máximo de 2 metros e as juntas devem estar em conformidade com as normas.
• Quando o gás é fornecido por uma garrafa, o aparelho deve ser alimentado por um regulador de pressão em conformidade com a regulamentação em vigor e deve ser ligado

a um tubo de cobre. As juntas deste tubo devem ser formadas por juntas com vedantes mecânicos.

• Com um tubo flexível de aço inoxidável sem costura. O comprimento deste tubo deve ser no máximo de 2 metros e as juntas devem estar em conformidade com as normas. É aconselhável aplicar o adaptador especial ao tubo flexível. Pode ser facilmente adquirido nas lojas e facilita a ligação ao bocal da mangueira do regulador de pressão da botija.
• Com mangueira de borracha de acordo com as normas. O diâmetro desta mangueira deve ser de 8 mm e o seu comprimento não deve ser inferior a 400 mm nem superior a 1500 mm. Deve ser firmemente fixada ao bocal da mangueira por meio da braçadeira de segurança especificada pelas normas.

ADVERTÊNCIAS

Tenha em atenção que a união de entrada de gás do aparelho é do tipo macho cónico de 1/2", em conformidade com as normas EN 10226. O aparelho está em conformidade com as disposições das sub-regulamentações das Diretivas Europeias (UE) 2016/426.

Ao instalar o tubo de aço inoxidável e a mangueira de borracha, deve certificar-se de que o tubo nunca pode tocar nas partes móveis dos móveis embutidos (por exemplo, gavetas). Além disso, não deve passar por compartimentos que possam ser utilizados para arrumação.

Ao utilizar uma mangueira de borracha, é essencial cumprir as seguintes instruções:

• Nenhuma parte do tubo deve poder tocar em peças cuja temperatura exceda os 90 °C.
• O tubo não deve ser puxado, torcido, dobrado ou dobrado.
• Não deve entrar em contacto com cantos ou arestas vivas.
• Deve ser fácil inspecionar todo o comprimento da mangueira quanto a desgaste.
• A mangueira deve ser substituída na data indicada na mangueira.

LIGAÇÕES ELÉCTRICAS

IMPORTANTE: O aparelho deve ser instalado de acordo com as instruções do fabricante. O fabricante não assume qualquer responsabilidade por danos pessoais ou materiais causados por uma instalação incorrecta.

As ligações eléctricas do aparelho devem ser efectuadas em conformidade com os regulamentos e normas em vigor.

Antes de ligar o aparelho, verifique se a tensão corresponde ao valor indicado na placa sinalética e se a secção dos cabos da instalação eléctrica pode suportar a carga, também indicada na placa sinalética.

A capacidade eléctrica das tomadas de corrente e de alimentação está ajustada à potência máxima do aparelho (ver a etiqueta de dados aplicada na parte inferior da placa). A tomada ou a instalação tem uma ligação à terra eficaz, em conformidade com os regulamentos e as normas em vigor. O fabricante declina toda e qualquer responsabilidade em caso de incumprimento destas disposições.

Quando o aparelho é ligado à rede eléctrica:

- colocar no cabo uma ficha normalizada "C" adaptada à carga indicada na etiqueta de dados técnicos. Colocar os cabos como indicado na figura A, tendo o cuidado de respeitar as seguintes correspondências:

Letra L (linha) = cabo castanho

Letra N (neutro) = cabo azul

Letra C = cabo verde - amarelo

C L ⊕ N

• O cabo de alimentação deve ser colocado de modo a que nenhuma parte do mesmo possa atingir uma temperatura de 90°C.
• Nunca utilizar redutores, adaptadores ou derivações para a ligação, pois podem criar falsos contactos e provocar um sobreaquecimento perigoso.
• A tomada deve estar acessível após a instalação.

Quando o aparelho é ligado diretamente à rede:

• Instale um disjuntor omnipolar entre o aparelho e a rede. Este disjuntor deve ser dimensionado de acordo com as normas de instalação em vigor.
• Não esquecer que o fio de terra não deve ser interrompido pelo disjuntor.
• Para uma maior segurança, a ligação eléctrica pode também ser protegida por um disjun-tor diferencial de alta sensibilidade.

Recomenda-se vivamente que o fio de terra verde-amarelo seja ligado a um sistema de ligação à terra eficaz.

Antes de efetuar qualquer intervenção na parte eléctrica do aparelho, é absolutamente necessário desligá-lo da rede. Desligar sempre o aparelho da rede antes de efetuar qualquer regulação. Todas as juntas devem ser substituídas pelo técnico no final de qualquer regulação ou ajuste. Os nossos queimadores não necessitam de regulação do ar primário.

Se a instalação exigir modificações no sistema elétrico da casa ou se a tomada for incompa-

tível com a ficha do aparelho, as modificações ou substituições devem ser efectuadas por uma pessoa profissionalmente qualificada. Esta pessoa deve, nomeadamente, certificar-se de que a secção do cabo da tomada é adequada à potência absorvida pelo aparelho.

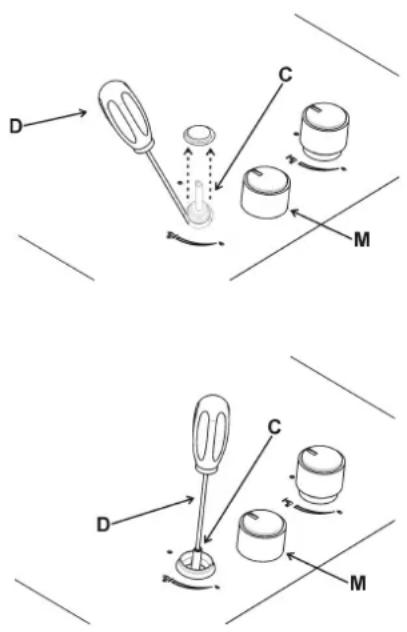

REGULAÇÃO DOS CONTROLOS

Regulação do caudal reduzido

1. Ligar o queimador e rodar o manípulo correspondente para a posição "Caudal reduzido".
2. Retirar o manípulo "M" da torneira, que é simplesmente encaixado na haste. O by-pass de regulação do caudal mínimo pode estar situado na parte lateral da torneira ou no interior da haste. Em ambos os casos, o acesso à regulação faz-se introduzindo uma pequena chave de fendas (D) junto à torneira ou no orifício (C) no interior do eixo da torneira. Rodar o parafuso no sentido dos ponteiros do relógio ou no sentido contrário ao dos ponteiros do relógio até que a chama do queimador esteja corretamente regulada para a posição

"Caudal reduzido". A chama não deve ser demasiado baixa: a chama mais baixa deve ser contínua e estável.

1. Voltar a montar os componentes individuais.

Apenas os queimadores que funcionam com G20 devem ser sujeitos aos ajustes acima referidos. O parafuso deve estar completamente bloqueado quando os queimadores funcionam com G30 ou G31 (rodar no sentido dos ponteiros do relógio).

SUBSTITUIÇÃO DE PEÇAS

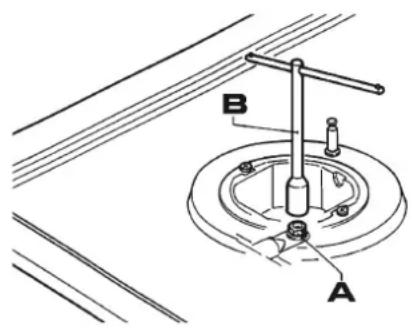

COMO SUBSTITUIR UM INJECTOR

Os queimadores podem ser adaptados a diferentes tipos de gás se forem montados injectores adequados ao tipo de gás em questão. Para o efeito, é necessário retirar a parte superior do queimador com uma ferramenta adequada. Em seguida, desaparafusar o injetor e colocar um injetor correspondente ao tipo de gás utilizado.

É aconselhável apertar bem o injetor. Para ace-der ao injetor, nos queimadores de alta velocidade com DCC AFB, retirar a tampa do injetor "A".

Uma vez substituídos os injectores, é necessário regular os queimadores como explicado no capítulo 9. O técnico deve reajustar os eventuais selos dos dispositivos de regulação ou de

pré-regulação.

O envelope com os injectores e as etiquetas pode estar incluído no kit ou pode ser obtido no Centro de Assistência autorizado do cliente.

Para maior comodidade, a tabela das tarifas nominais indica também o poder calorífico dos queimadores, o diâmetro dos injectores e as pressões de trabalho dos diferentes tipos de gás.

Desligue sempre o aparelho da rede eléctrica e de gás antes de efetuar qualquer operação de manutenção.

Quando for necessário substituir as peças da pla- ca, comece por retirar a placa do armário, retire as trempes, os manípulos e o queimador de gás, desaperte os parafusos e retire o vidro.

Em seguida, é possível substituir os queimadores, as torneiras e os componentes eléctricos. É aconselhável substituir a junta de vedação de cada vez que se substitui uma torneira para garantir uma vedação perfeita.

Se uma torneira ficar rígida ao ser acionada, deve ser lubrificada imediatamente seguindo as instruções seguintes:

1. desmontar a torneira.
2. Limpar o cone e o seu alojamento com um pano embebido em diluente.

3. Lubrificar ligeiramente o cone.

4. Voltar a colocar o cone no lugar, accioná-lo várias vezes e voltar a desmontá-lo. Retirar o excesso de massa e verificar se os tubos de gás não estão obstruídos.

5. Voltar a colocar todas as peças no lugar, seguindo a ordem inversa da desmontagem.
6. O teste de estanquidade deve ser efectuado com um líquido espumante. É proibida a utilização de chama aberta.

A MANUTENÇÃO DEVE SER EFECTUADA APENAS POR PESSOAS AUTORIZADAS.

Alimentação monofásica: Secção 3 x 0,75 mm²

ATENÇÃO!

Em caso de substituição do cabo de alimentação, o instalador deve deixar o cabo de terra mais comprido do que os condutores de fase e respeitar as recomendações.

Em caso de avaria ou de corte do cabo, afaste-se do cabo e não lhe toque. Desligue também o aparelho da tomada e não o ligue. Contacte o centro de assistência técnica autorizado mais próximo para resolver o problema.

Em caso de adaptação da placa a outro tipo de gás, proceda como descrito no manual de instruções e substitua a etiqueta na parte inferior pela etiqueta fornecida no saco de substituição.

INFORMAÇÕES TÉCNICAS

QUEIMADORES GÁS		PRESSÃO (mbar)	CAPACIDADE TÉRMICA		∅BICO 1/100mm	CAPACIDADE TÉRMICA (W)
N.°	NOME g/h l/h MIN MAX							EE queimadores a gás
1 ultrarrápido	G30 - BUTANO	28-30	291	381	100 H1	1800 1800	4000	56,0 %
	G31 - PROPANO	37	286		100 H1	1800	4000
	G20 - NATURAL	20			145 Z1	1800	4000
2 rápido	G30 - BUTANO	28-30	204	267	83	900	2800	58,0 %
	G31 - PROPANO	37	200		83	900	2800
	G20 - NATURAL	20			117 S	900	2800
3	semi-rápido reduzido	G30 - BUTANO	28-30	102	133	60	550	1400
		G31 - PROPANO	37	100		60	550	1400
		G20 - NATURAL	20			88 Z	550	1400
	semi-rápido	G30 - BUTANO	28-30	127	167	65	550	50
		G31 - PROPANO	37	125		65	550	50
		G20 - NATURAL	20			97 Z	550	1750
5 auxiliar	G30 - BUTANO	28-30	73= II2H3+
	G31 - PROPANO	37
	G20 - NATURAL	20

4FREQUÊNCIA: 50-60HzVOLTAGEM: 220-240V	GÁS NATURAL G20 20mbar	GÁS BUTANE G30 28-30mbar	GÁS PROPANE G31 37mbar	Queimadores a gás EE
	7,8 kW 567	g/h 557 g/h 57,8 %
	10,95 kW 796	g/h 782 g/h 59,5 %
	10,95 kW 796	g/h 782 g/h 59,35 %.

GARANTIA DO PRODUTO

NOXPAN S.L., agradece-lhe por ter escolhido e depositado a sua confi ança num produto da nossa marca Pando, que se distingue pela sua Qualidade, Design e Inovação, sendo fi el às suas origens e compromissos

CONDIÇÕES DE GARANTIA PANDO:

Este aparelho tem uma garantia de 3 anos a partir da data de compra e cobre-o contra qualquer defeito de fabrico que possa afetar o seu bom funcionamento. Para que a validade da garantia seja válida, é indispensável apresentar a fatura ou o recibo de compra ao técnico do Serviço Autorizado Pando.

Durante este período, a Sociedade compromete-se a substituir ou a reparar gratuitamente qualquer peça defeituosa devida a um defeito ou a um defeito de fabrico do aparelho, até que este esteja em bom estado de funcionamento, bem como a mão de obra necessária e as despesas decorrentes dessa reparação ou dessa substituição

EXCLUSÕES DA GARANTIA PANDO:

Não será coberto pela garantia do produto e poderá ser motivo de anulação da mesma, sendo que nestes casos o utilizador será responsável pelos custos de materiais, mão de obra e deslocação do serviço técnico, nos seguintes casos:

• Se a instalação do produto não tiver sido efectuada por Profissionais Especializados Autorizados, Instaldores de Lâmpadas ou Electricistas, ou por pessoal do Serviço Técnico da Pando, que cumpram os requisitos das normas de segurança e dos regulamentos de gás e eletricidade.
• Avarias ou danos causados pelo transporte ou transferência, manipulação do aparelho por pessoal não autorizado por esta empresa ou pela marca Pando.
• Falhas ou avarias causadas pela não observância ou cumprimento das instruções de segurança, funcionamento e manutenção do manual do produto.
• Avarias ou problemas causados pelo facto de não existirem os espaços livres necessários nos móveis, conforme indicado no manual de instalação, para uma ventilação adequada do produto.
• A instalação não dispõe dos elementos de segurança obrigatórios e normalizados para o corte da alimentação eléctrica.
• O técnico não tem um acesso fácil ao produto, porque existem elementos que impedem um acesso fácil e seguro. Os meios necessários para que o técnico autorizado de Pando possa aceder ao aparelho são da responsabilidade do utilizador.
• O produto não tem o rótulo ou a placa de identifi cação adequados para o tipo de gás ligado.
• A instalação do produto, nem a modifi cação do tipo de gás (mudança de injectores).
• Realização de inspecções ou colocação em funcionamento, limpeza ou manutenção do produto.
• Quando o produto se destina a uma utilização comercial ou não doméstica, para a qual não foi concebido.
• Componentes estéticos de desgaste, todos os acessórios do queimador, grelhas, comandos, bicos.
• Ferrugem, queimaduras, manchas ou descoloração do produto e dos acessórios causadas por manutenção ou utilização inadequadas, ou por aplicação incorrecta ou exposição desprotegida a elementos corrosivos, tais como agentes de limpeza não recomendados pelo fabricante e agentes de limpeza inadequados.
• Pancadas, deformações, amolgadelas, riscos, arranhões, quebras no corpo, no vidro ou nos elementos acessórios do produto.
• Presença de corpos estranhos ao dispositivo, dentro ou fora do produto.
• Avarias ou danos causados por variações no fornecimento de eletricidade ou por causas fortuitas e naturais de origem atmosférica ou geológica, tais como tempestades, raios, terramotos, inundações, etc.
• Aparelhos de revenda, de segunda mão, de troca ou de exposição que tenham mais de três anos a contar da data de fabrico.

A INOXPAN, S.L., fi ca expressamente excluída de qualquer responsabilidade por danos directos ou indirectos a pessoas ou materiais causados por um manuseamento incorreto do aparelho.

Dados de contacto Serviço Técnico Oficial Autorizado Pando:

ESPAÑA, PORTUGAL Y ANDORRA OTROS		PAÍSES
www.pando.es/asistencia-tecnica/		www.pando.es/en/after-sales-services/
