MANUAL DE UTILIZADOR HM130L SCHEPPACH

1. Introdução 47
2. Descrição do aparelho 47
3. Volume de entrega 48
4. Utilização correta 48
5. Notas importantes 48
6. Dados técnicosn 51
7. Antes de colocar em funcionamento 52
8. Montagem e funcionamento 52
9. Transporte 55
10. Manutenção 55
11. Armazenamento 55
12. Ligação elétrica 55
13. Eliminação e reciclagem 56
14. Resolução de problemas 57

Explicação dos símbolost

	Leia e siga o manual de instruções e as indicações de segurança antes da colocação em funcionamento!
	Use óculos protetores!
	Use uma proteção dos ouvidos!
	Use uma proteção respiratória, em caso de formação de pó!
	Atenção! Risco de ferimentos! Não pegue na lâmina de serra em funcionamento!
	Atenção! Radiação laser
	Classe de proteção II

1. Introdução

FABRICANTE:

scheppach

Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.

NOTA:

de acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram neste aparelho ou por via deste aparelho nas seguintes situações:

• manuseio incorreto,
- não cumprimento do manual de instruções,
- reparações efetuadas por técnicos terceiros não autorizados,
- montagem e substituição de peças sobresselentes que não de origem,
- utilização incorreta,
- falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE 0113.

⚠ Atenção!

Ao utilizar aparelhos, deve respeitar certas medidas de segurança, para evitar ferimentos e danos. Portanto, leia atentamente este manual de instruções / indicações de segurança. Guarde-os num local seguro, para que as informações lhe estejam sempre disponíveis. Se pretender transmitir o aparelho a outras pessoas, transmita igualmente este manual de instruções / indicações de segurança. Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de segurança.

Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação da máquina vigentes no seu país.

Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da humidade, junto da máquina. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos. Só devem trabalhar com a máquina pessoas que tenham sido instruídas acerca da utilização da máquina e dos perigos associados. Deve ser respeitada a idade mínima exigida.

Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas de processamento de madeira.

Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual e das indicações de segurança.

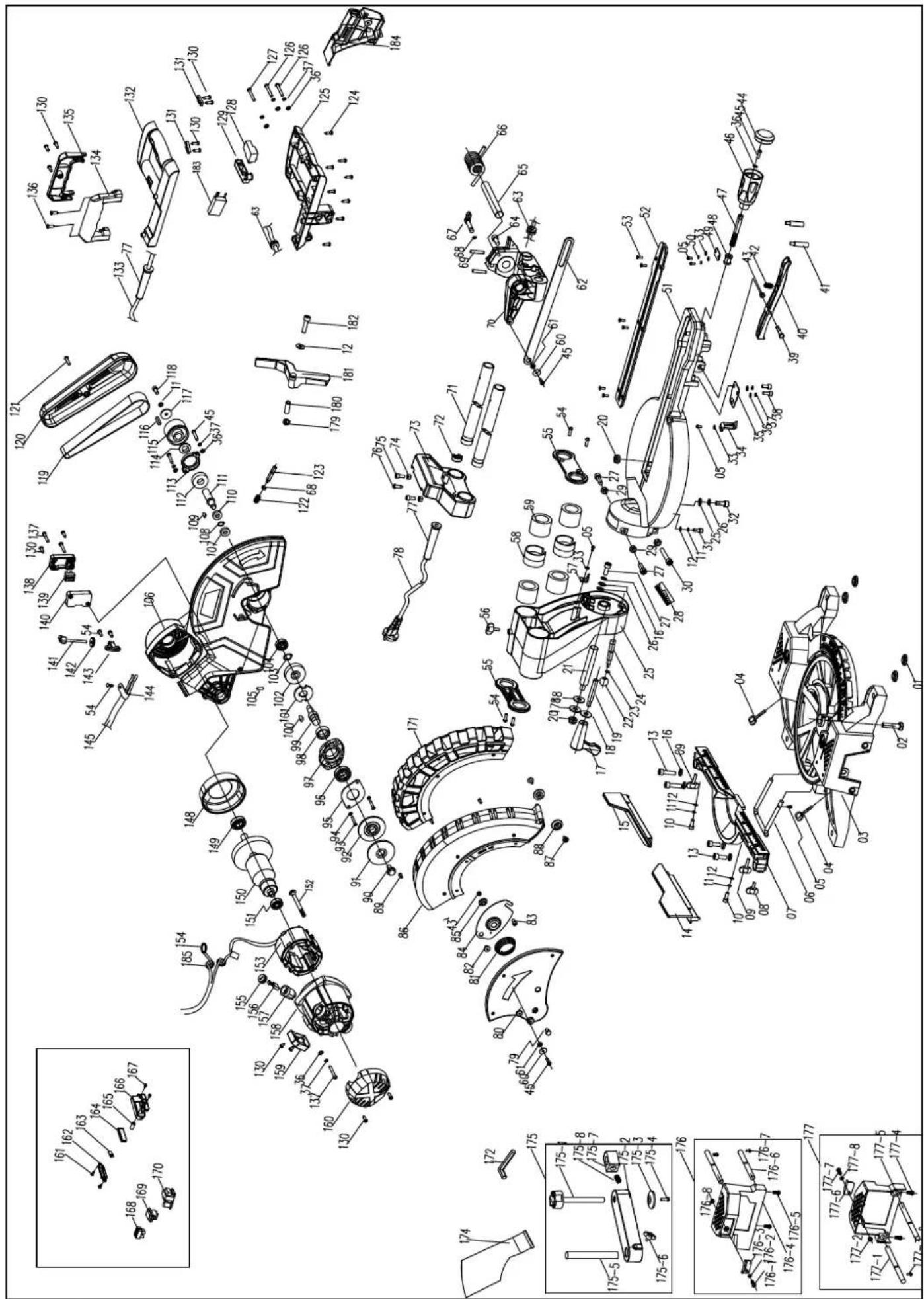

2. Descrição do aparelho (Fig. 1-17)

1. Punho
2. Interruptor On/Off
3. Alavanca de desbloqueio
4. Bloqueio do eixo da serra
5. Cabeça da máquina
6. Proteção amovível da lâmina de serra
7. Lâmina de serra
8. Dispositivo de fixação
9. Apoio da peça
10. Parafuso de travamento para apoio da peça
11. Inserção da mesa
12. Alavanca da posição de engate
13. Punho de fixação
14. Ponteiro
15. Escala
16. Mesa rotativa
17. Mesa da serra fixa
18. Carril de batente
19. Escala
20. Ponteiro
21. Saco de recolha de aparas
22. Parafuso de travamento
    22a. Pino de segurança
23. Parafuso de travamento para guia de cabo
24. Pino de segurança
25. Guia de cabo
26. Parafuso para limitação de profundidade de cor- te
27. Batente para limitação de profundidade de corte
28. Carril de batente deslocável
29. Parafuso de fixação para carril de batente des- locável
30. Parafuso de ajuste (90°)
31. Parafuso de ajuste (45°)
32. Parafuso de flange
33. Flange exterior
34. Laser
35. Interruptor On/Off laser
36. Parafuso
37. Flange interior
    a. ângulo de encosto de 90° (não incluído no âmbito de fornecimento)
    a. ângulo de encosto de 45° (não incluído no âmbito de fornecimento)
    b. chave de soquete, 13 mm

3. Volume de entrega

• Abra a embalagem e retire o aparelho com cuidado.
• Remova os materiais de embalagem tais como a caixa e proteções de transporte (se existentes).
• Verifique se a entrega está completa.
• Verifique se o aparelho e acessórios apresentam danos de transporte.
• Guarde a embalagem, se possível, até o término do período de garantia.

ATENÇÃO

O aparelho e os materiais de embalagem não são brinquedos para as crianças! Não deixe que crianças brinquem com sacos plásticos, películas e peças pequenas! Existe o risco de os engolirem e asfixiarem!

• Serra de corte transversal, esquadria e meia esquadria
• 1 x dispositivo de fixação (8)
• 2 x apoio da peça (9)
• Saco de recolha de aparas (21)
• chave de soquete (c)
• Manual original de instruções

4. Utilização correta

A serra de traçar, de esquadria e de meia esquadria serve para o corte em esquadria de madeira, materiais semelhantes a madeira, plásticos e metais não ferrosos à exceção de magnésio e de ligas com teor de magnésio, de acordo com o tamanho da máquina. A serra não é adequada para o corte de lenha.

A máquina só deve ser utilizada para o seu propósito especificado. Qualquer outra utilização é considerada incorreta. Quaisquer danos ou ferimentos daí resultantes serão da responsabilidade da entidade operadora/operador e não do fabricante.

Só devem ser utilizadas lâminas de serra adequadas à máquina. Não é permitida a utilização de discos de corte de qualquer tipo.

Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.

As pessoas que operem ou mantenham a máquina deverão ser familiarizadas com a mesma e ser instruídas relativamente aos perigos possível.

Para além disso, devem ser estritamente cumpridos os regulamentos de prevenção de acidentes vigentes.

Devem ser seguidas todas as restantes regras gerais relativas às áreas de medicina do trabalho e de segurança.

Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resultantes.

Mesmo que a máquina seja corretamente utilizada, não é possível excluir totalmente determinados riscos residuais. Consoante a construção e montagem da máquina, poderão surgir os seguintes pontos:

• Contacto com a lâmina de serra na área desprotegida da serra.
• Pegar na lâmina de serra em funcionamento (ferimento de corte).
• Ressalto de peças de trabalho e de partes de peças de trabalho.
• Quebras da lâmina de serra.
• Ejeção de peças de carboneto metálico com defeito da lâmina de serra.
• Danos auditivos em caso de não utilização da proteção dos ouvidos necessária.
• Emissões nocivas à saúde de pós de madeira em caso de utilização num recinto fechado.

Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

5. Notas importantes

Atenção! Ao utilizar ferramentas eléctricas deve respeitar as seguintes medidas de segurança para a protecção contra choques eléctricos, ferimentos ou incêndio. Leia e respeite estas indicações antes de utilizar o aparelho.

Trabalhar em segurança

1 Mantenha a área de trabalho arrumada

- Uma área de trabalho desarrumada aumenta o perigo de acidentes.

2 Tenha em atenção as influências ambientais

• Não exponha as ferramentas eléctricas à chuva.
• Não use as ferramentas eléctricas em ambientes húmidos ou molhados.
• Assegure uma boa iluminação.
• Não use as ferramentas eléctricas na proximidade de líquidos ou gases inflamáveis.

3 Proteja-se contra choques eléctricos

- Evite o contacto físico com peças ligadas à terra, como sejam tubos, radiadores, fogões, frigoríficos.

4 Mantenha as crianças afastadas!

- Não deixe outras pessoas tocar na ferramenta ou no cabo de alimentação, mantenha-as afas-tadas da área de trabalho.

5 Guarde as ferramentas de forma segura

- Quando não estiverem a ser utilizadas, asferramentas têm de ser guardadas num local seco e fechado, fora do alcance das crianças.

6 Não sobrecarregue as ferramentas

- As ferramentas trabalham melhor e com mais segurança dentro dos limites de potência indicados.

7 Use a ferramenta correcta

- Não use ferramentas com potência insuficiente nem adaptadores para trabalhos exigentes.

- Não utilize ferramentas para fins ou trabalhos a que não se destinam; por exemplo, não utilize uma serra circular manual para o abate de árvores ou para cortar ramos.

8 Use vestuário de trabalho adequado

Não use roupa larga ou jóias. Pode ser apanhado por peças em movimento.

- Durante os trabalhos no exterior, recomenda-se o uso de luvas de borracha e calçado antiderrapante.

- Se tiver cabelos compridos, apanhe-os com uma rede própria para esse efeito.

9 Usar equipamento de proteção

- Use óculos de protecção

- Utilize uma máscara respiratória durante os trabalhos que produzam pó.

10 Ligue o dispositivo de aspiração de poeira, caso pretenda processar madeira, materiais semelhantes a madeira ou plásticos. ATEN-ÇÃO! Em caso de processamento de metais, não deve ligar a aspiração de poeira. Perigo de incêndio e explosão devido a aparas quentes ou projeção de faíscas! Ao processar metais, remova igualmente o saco de captura de aparas (21).

- Se estiverem disponíveis ligações para a aspiração de pó e para o dispositivo de recolha, certifique-se de que estes estão ligados e são usados corretamente.

- O funcionamento em espaços fechados é admissível exclusivamente com uma instalação de aspiração adequada.

11 Não utilize o cabo para outros fins que não os previstos

- Não transporte a ferramenta pelo cabo, nem o utilize para retirar a ficha eléctrica da tomada. Proteja o cabo da acção do calor, do óleo e das arestas vivas.

12 Fixe a peça a trabalhar.

- Use dispositivos de fixação ou um torno para imobilizar a peça a trabalhar. Fica presa de uma forma mais segura do que com a sua mão e permite a operação da máquina com ambas as mãos.

- No caso de peças compridas é necessário um suporte adicional (mesa, cavalete, etc.), para evitar que a máquina tombe.

- Pressione sempre a peça com firmeza contra a superfície de trabalho e do batente, para evitar que a peça oscile ou rode.

13 Evite posições impróprias.

- Certifique-se de que está numa posição segura e mantenha sempre o equilíbrio.

- Evite posições da mão desajeitadas nas quais uma ou ambas as mãos possam tocar na lâmina de serra no caso de um deslize repentino.

14 Trate da conservação das ferramentas com cuidado

- Mantenha as ferramentas afiadas e limpas para assegurar um trabalho bom e seguro.

- Cumpra as normas de manutenção e as instruções para substituir a ferramenta.

- Verifique regularmente a ficha e o cabo eléctrico e, em caso de danos, mande-os substituir por um técnico.

- Verifique regularmente os cabos de extensão e substitua os que estiverem danificados.

- Mantenha os punhos secos e limpos de óleo e massa lubrificante.

15 Retire a ficha de alimentação da corrente

- Nunca remova pedaços ou aparas soltos ou ainda peças de madeira emperradas com a lâmina de serra em movimento.

- Sempre que não utilizar o aparelho, antes de operações de manutenção e durante a mudança de ferramentas, como, por exemplo, no caso das lâminas de serra, das brocas e das ferramentas de máquinas de todo o tipo

- Se a lâmina de serra bloquear durante o corte devido a uma força de avanço demasiado grande, desligue o aparelho e separe-o da rede. Remova a peça e garanta que a lâmina de serra funciona livremente. Ligue o aparelho e execute novamente o processo de corte com uma força de avanço reduzida.

16 Não se esqueça de chaves de ferramenta encaixadas

- Antes de ligar o aparelho, verifique sempre se as chaves ou ferramentas de ajuste não ficaram esquecidas no aparelho.

17 Evite arranques acidentais

- Certifique-se de que o interruptor se encontra desligado ao ligar a máquina à corrente.

18 Cabos de extensão ao ar livre

- Ao ar livre use unicamente extensões eléctricas adequadas para esse meio e devidamente identificadas para o efeito.

- Utilize o tambor de cabo exclusivamente com o cabo desenrolado.

19 Esteja sempre atento

- Observe o trabalho. Proceda de modo sensato. Não use a ferramenta se estiver desconcentrado.

20 Verifique se o aparelho está danificado

- Antes de voltar a usar a ferramenta, verifique cuidadosamente se os dispositivos de protecção ou peças ligeiramente danificadas funcionam de modo correcto e dequado

- Verifique se o funcionamento das peças móveis está em ordem, se não estão perras ou se há peças danificadas. Todas as peças têm de estar montadas correctamente para garantir o funcionamento seguro do parelho.

- A cobertura de proteção móvel nunca deve ser apertada no estado aberto.

- Os dispositivos de segurança e as peças danificados têm de ser reparados ou substituídos numa oficina de assistência técnica, desde que os manuais de instruções não mencionem nada em contrário.

- Os interruptores danificados devem ser substituídos numa oficina de assistência técnica.

- Não utilize cabos de ligação defeituosos ou danificados.

- Não utilize ferramentas em que não seja possível ligar e desligar o interruptor.

21 ATENÇÃO!

- Deve-se ter especial atenção no caso de cortes de esquadria dupla.

22 ATENÇÃO!

- A utilização de outras ferramentas e outros acessórios poderá representar para si um risco de ferimentos.

23 Peça a um eletrotécnico para reparar a sua ferramenta elétrica.

- Esta ferramenta elétrica cumpre os regulamentos de segurança relevantes. As reparações só devem ser executadas por um eletrotécnico, e apenas utilizando peças sobresselentes de origem. Caso contrário, poderão ocorrer acidentes com o utilizador.

Indicações de segurança adicionai

1 Medidas de segurança

• viso! Não utilize lâminas de serra danificadas ou deformadas.

• Substitua uma inserção de mesa desgastada.

• Utilize apenas lâminas de serra recomendadas pelo fabricante que cumpram a norma EN 847-1.

• Certifique-se de que seleciona uma lâmina de serra adequada ao material a ser cortado.

• Use equipamento de proteção pessoal adequado. Tal inclui:

• Proteção dos ouvidos para redução do risco de perda da audição,

• Proteção respiratória para redução do risco de inalação de pó perigoso,
• Use luvas ao manusear lâminas de serra e materiais ásperos. Sempre que possível, transporte as lâminas de serra num recipiente adequado.
• Use óculos protetores. Durante o trabalho, faíscas e lascas, aparas e pós ejetados pelo aparelho poderão provocar cegueira.

- Ao serrar madeira, ligue a ferramenta elétrica a um dispositivo de recolha de pó. A libertação de pó é influenciada, entre outros, pelo tipo de material a ser processado, pela importância da descarga local (recolha ou fonte) e pela configuração correta de coberturas/defletores/guias.

- Não utilize lâminas de serra feitas de aço rápido fortemente ligado (aço HSS).

2 Manutenção

• Antes de quaisquer trabalhos de configuração ou manutenção, retire a ficha da tomada de rede.
• A emissão de ruído é influenciada por vários fatores, entre os quais a composição das lâminas de serra, o estado das mesmas e da ferramenta elétrica. Sempre que possível, utilize lâminas de serra que tenham sido produzidas para a redução da emissão de ruído, mantenha regularmente a ferramenta elétrica e os suportes de ferramenta e eventualmente repare-a para reduzir o ruído.
• Comunique erros na ferramenta elétrica, nos dispositivos de segurança ou no suporte da ferramenta assim que sejam detetados à pessoa responsável pela segurança.

3 Trabalho seguro

• Utilize apenas lâminas de serra cuja velocidade máxima permitida não seja inferior à velocidade máxima da serra de mesa e que sejam adequadas ao material a ser cortado.

• Certifique-se de que a lâmina de serra não toca em qualquer posição na mesa rotativa, rodando manualmente a lâmina de serra para as posições de 45º e de 90º com a ficha de rede retirada. Ajuste eventualmente a cabeça da serra.

• Ao transportar a ferramenta elétrica, utilize apenas os dispositivos de transporte. Nunca utilize os dispositivos de proteção para o manuseio ou transporte.

• Ao transportar a ferramenta elétrica, utilize apenas os dispositivos de transporte. Nunca utilize os dispositivos de proteção para o manuseio ou transporte.

• Durante o transporte, certifique-se de que a parte inferior da lâmina de serra se encontra coberta, por exemplo pelo dispositivo e proteção.

• Certifique-se de que apenas utiliza espaçadores e anéis de fuso que sejam adequados ao propósito indicado pelo fabricante.
  Certifique-se de que apenas utiliza espaçadores e anéis de fuso que sejam adequados ao propósito indicado pelo fabricante.

• O solo à volta da máquina deverá ser plano, limpo e isento de partículas soltas, por ex. aparas e resíduos de corte.
• Posição de trabalho sempre lateral relativamente à lâmina de serra
• Não remova resíduos de corte ou outras partes da peça de trabalho da área de corte enquanto a máquina estiver a funcionar e o agregado de corte ainda não se encontrar imobilizado.
• Certifique-se de que a máquina está, sempre que possível, fixada a um banco de trabalho ou a uma mesa.
• Fixe peças de trabalho compridas contra queda após o corte (por ex. bancada rolante).

Aviso! Esta ferramenta elétrica cria um campo ele- tromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.

Indicações de segurança para o manuseio de lâminas de serra

1 Utilize apenas ferramentas elétricas com as quais esteja familiarizado.
2 Tenha atenção à velocidade máxima. A velocidade máxima indicada na ferramenta não deve ser ultrapassada. Se indicado, mantenha a gama de velocidade.
3 Tenha atenção ao sentido de rotação da lâmina de serra motorizada.
4 Não utilize ferramentas com fissuras. Elimine ferramentas com fissuras. Não é permitida uma reparação.
5 Remova sujidade, massa lubrificante, óleo e água das superfícies de fixação.
6 Não utilize buchas ou anéis redutores soltos para reduzir orifícios de lâminas de serra circulares.
7 Certifique-se de que os anéis redutores fixados para a fixação da ferramenta têm o mesmo diâmetro e pelo menos 1/3 do diâmetro de corte.
8 Certifique-se de que os anéis redutores fixados estão paralelos uns aos outros.
9 Manuseie as ferramentas com cuidado. Guarde-as de preferência dentro da embalagem original ou em recipientes especiais. Use luvas de proteção para aumentar a aderência e para reduzir ainda mais o risco de ferimentos.
10 Antes da utilização de ferramentas, certifique-se de que todos os dispositivos de proteção estão corretamente fixados.
11 Antes da utilização, certifique-se de que a ferramenta por si utilizada cumpre os requisitos técnicos desta ferramenta elétrica e que está fixada corretamente.
12 Utilize a lâmina de serra fornecida apenas para cortes de madeira, materiais semelhantes a madeira, plásticos e metais não ferrosos (à exceção de magnésio e ligas com teor de magnésio).
13 Nunca utilize a lâmina para cortar outros materiais para além dos estipulados.
14 Tenha em atenção que a máquina deve estar segura antes de cada processo de corte.

Atenção: radiação laser

Não olhe diretamente para o raio

Classe laser 2

Proteja-se e o meio ambiente mediante medidas preventivas contra riscos de acidentes!

• Não olhe diretamente para o raio laser com os olhos desprotegidos.
• Nunca olhe diretamente para a trajetória do raio.
• Nunca aponte o raio laser para superfícies refle-toras nem para pessoas ou animais. Até um raio laser com uma potência reduzida pode causar danos nos olhos.
• Cuidado - se forem executados outros procedimentos que não os aqui descritos, tal poderá levar a uma exposição perigosa à radiação.
• Nunca abra o módulo laser. Poderia ocorrer uma exposição inesperada à radiação.
• Se a serra de esquadria não for utilizada durante um período prolongado, deve-se retirar as baterias.
• O laser não deve ser substituído por outro de um tipo diferente.
• As reparações no laser só devem ser executadas pelo fabricante do laser ou por um representante autorizado.

6. Dados técnicosn

Motor de corrente alterna 230 - 240 V~ 50Hz
Desempenho 2000 Watt
Modo operacional	S6 40% *
Velocidade em vazio	3800 min ^-1
Lâmina de serra de carboneto	305 x 30 x 3 mm
Número de dentes	48
Ângulo de rotação	-45° / 0°/ +45°
Corte em ângulo	0° bis 45° para a esquerda
Largura da serra a 90°	330 x 105 mm
Largura da serra a 45°	230 x 60 mm
Largura da serra a 2 x 45° di-reito (corte em ângulo duplo)	230 x 35 mm
Largura da serra a 2 x 45° es-querda (corte em ângulo duplo)	230 x 60 mm
Classe de proteção	II
Peso médio	20,8 kg
Classe do laser	2
Comprimento de onda do laser	650 nm
Desempenho do laser	≤ 1 mW

* Modo de funcionamento S6, funcionamento periódico ininterrupto. O funcionamento é composto de um tempo de arranque, de um tempo com uma carga constante e de um tempo de desaceleração. A duração do ciclo é de 5 min, a duração de ligação relativa representa 40% da duração do ciclo.

A peça deve ter uma altura mínima de 3 mm e uma largura mínima de 10 mm. Certifique-se de que a peça é sempre fixada com o dispositivo e fixação.

Ruído e vibrações

Os níveis de ruído foram determinados de acordo com a norma EN 61029.

Nível de pressão acústica L_pA	95 dB(A)
Incerteza K_pA	3 dB
Nível de emissão sonora L_WA	108 dB(A)
Incerteza K_WA	3 dB

Use proteção auditiva.

A exposição ao ruído pode causar perda auditiva. Valores absolutos das vibrações (soma vetorial das três direções) calculados nos termos da EN 61029.

Riscos residuais

A máquina foi produzida de acordo com o estado da técnica e com as regras de segurança reconhecidas. No entanto, poderão surgir riscos residuais durante o trabalho.

• Risco para a saúde advindo da eletricidade em caso de utilização incorreta de cabos elétricos.
• Para além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.
• Os riscos residuais podem ser minimizados, se forem seguidas as „Indicações de segurança“, a „Utilização correta“ e o manual de instruções na sua generalidade.
• Não sobrecarregue a máquina desnecessariamente: uma pressão exagerada ao serrar danifica rapidamente a lâmina de serra, o que leva a uma redução do rendimento da máquina relativamente ao processamento e à precisão de corte.
• Ao cortar plástico, utilize sempre os grampos: as peças a serem serradas devem ser sempre fixadas entre os grampos.
• Evite colocações em funcionamento acidentais da máquina: ao inserir a ficha na tomada, nunca prima o botão de funcionamento.
• Utilize a ferramenta recomendada neste manual. Obterá assim rendimentos ótimos da sua serra de esquadria.
• Mantenha as suas mãos longe da área de trabalho, se a máquina estiver em funcionamento.
• Antes de efetuar trabalhos de configuração ou de manutenção, solte o botão Iniciar e remova a ficha da tomada.

7. Antes de colocar em funcionamento

• A máquina tem de estar colocada com segurança, o que quer dizer, com a estrutura inferior apertada, etc. Para tal deverá utilizar as furações que se encontram na estrutura da máquina.
• Antes de colocar em funcionamento, devem ser devidamente montadas todas as coberturas e dispositivos de segurança.
• A lâmina tem de rodar livremente.
• Tenha atenção a corpos estranhos em madeira já trabalhada, como por ex. pregos ou parafusos, etc.

- Antes de pressionar o botão ligar / desligar, certifique-se de que a lâmina está montada corretamente e as partes móveis estão a funcionar sem problemas.

- Certifique-se, antes de ligar a máquina, que os dados sobre a placa de identificação estão em conformidade com os dados de rede.

8. Montagem e funcionamento

8.1 Montagem da serra (Fig.1 - 6)

• Para ajustar a mesa rotativa (16), pressione o punho de fixação (13) para baixo e puxe a alavanca da posição de engate inferior (12) para cima com o dedo indicador.
• Gire a mesa rotativa (16) e o ponteiro (14) para o ângulo desejado da escala (15) e fixe mediante deslocação do punho de fixação (13) para cima.
• Ao pressionar levemente a cabeça da máquina (5) para baixo, simultaneamente retirando o pino de segurança (24) para fora do suporte do motor, a serra é desbloqueada da posição inferior.
• Rodar a cabeça da máquina (5) para cima, até a alavanca de desbloqueio (3) encaixar.
• O dispositivo de fixação (8) pode ser fixado tanto à esquerda como à direita na mesa da serra fixa (17). Inserir o dispositivo de fixação (8) no furo previsto para o efeito no lado traseiro do carril de batente (18) e fixar o mesmo por meio do parafuso.
• Coloque os suportes de fixação das peças de trabalho (9) na mesa fixa da serra (17), tal como indicado nas figuras 6a,b,c, e empurre totalmente. Fixe os veios contra um escorregamento para fora inadvertido com as molas de detenção. De seguida, fixe na posição desejada com o parafuso (10).
• A cabeça da máquina (5) pode ser inclinada para a esquerda, a um máximo de 45°, soltando o parafuso de travamento (22), para deslocar a cabeça da máquina (5) para a direita até ao máx. 45° para inclinar o pino de segurança (22a) deve ser resolvido.

8.2 Ajuste de precisão do batente para corte em esquadria de 90° (Fig. 3, 5, 16)

Ângulo de encosto (a) não incluído no âmbito de fornecimento.

• Baixar a cabeça da máquina (5) e fixar com o pino de segurança (24).
• Afrouxar o parafuso de travamento (22).
• Colocar o ângulo de encosto (a) entre a lâmina de serra (7) e a mesa rotativa (16).
• Solte a contraporca (d). Ajustar o parafuso de ajuste (30), até o ângulo entre a lâmina de serra (7) e a mesa rotativa (16) ser de 90°.
• Volte a apertar a contraporca (d) para fixar este ajuste.
• Por último, verificar a posição do indicador de ângulo. Se necessário, soltar o ponteiro (20) com um chave Phillips, colocá-lo na posição de 0° da escala de ângulo (19) e voltar a apertar o parafuso de fixação.

8.3 Ajuste de precisão do batente para corte em ângulo de 45° (Fig. 1, 3, 5, 17)

Ângulo de encosto (b) não incluído no âmbito de fornecimento.

• Baixar a cabeça da máquina (5) e fixar com o pino de segurança (24).
• Fixar a mesa rotativa (16) na posição de 0°.
• Soltar o parafuso de travamento (22) e, com o punho (1), inclinar a cabeça da máquina (5) para a esquerda, a 45°.
• Colocar o ângulo de encosto de 45° (b) entre a lâmina de serra (7) e a mesa rotativa (16).
• Solte a contraporca (c). Ajustar o parafuso de ajuste (31), até o ângulo entre a lâmina de serra (7) e a mesa rotativa (16) ser de 45°.
• Volte a apertar a contraporca (c) para fixar este ajuste.

8.4 Corte em esquadria de 90° e mesa rotativa de 0° (Fig. 1, 2, 6, 7)

Com larguras de corte até aprox. 100 mm, a função de deslize da serra pode ser fixada na posição traseira, com o parafuso de travamento (23). Nesta posição, a máquina pode ser operada no modo de esquadria.

Se a largura de corte for superior a 100 mm, deve ser assegurado que o parafuso de travamento (23) está afrouxado e a cabeça da máquina (5) está móvel.

Atenção! O carril de batente deslocável (16a) deve ser fixado na posição interior para cortes em esquadria a 90°.

• Soltar o parafuso de travamento (29) do carril de batente deslocável (28) e deslocar o carril de batente deslocável (28) para dentro.
• O carril de batente deslocável (28) deve ser fixado a uma distância da posição mais interior que faça com que a distância entre o carril e batente (28) e a lâmina de serra (7) seja no máximo de 5 mm.
• Antes do corte, certificar-se de que não é possível uma colisão entre o carril de batente (28) e a lâmina de serra (7).

- Voltar a apertar o parafuso de travamento (29).

- Colocar a cabeça da máquina (5) na posição superior.

- Deslocar a cabeça da máquina (5) no punho (1) para trás e, eventualmente, fixar nesta posição (dependendo da largura de corte).

- Colocar a madeira a cortar no carril de batente (18) e na mesa rotativa (16).

- Fixar o material com o dispositivo de fixação (8) na mesa da serra fixa (17), para evitar um deslocamento durante o processo de corte.

- Pressionar a alavanca de desbloqueio (3) para libertar a cabeça da máquina (5).

- Pressionar o interruptor de On/Off (2) para ligar o motor.

- Com o guia de cabo (23) fixo: Mover a cabeça da máquina (5) com o punho (1) para baixo, uniformemente e com leve pressão, até a lâmina de serra (7) ter cortado a peça.

• Com o guia de cabo (23) não fixo: Puxar a cabeça da máquina (5) completamente para a frente. Baixar o punho (1) totalmente para baixo, uniformemente e com leve pressão. Agora, empurrar a cabeça da máquina (5) lentamente, completamente para trás, até a lâmina de serra (7) ter cortado a peça completamente.
• Terminado o processo de corte, volte a colocar a cabeça da máquina na posição de descanso superior e solte o interruptor On/Off (2).

Atenção! A mola de retorno faz com que a máquina se desloque rápida e automaticamente para cima. Não largue o punho (1) após o fim do corte e desloque a cabeça da máquina lentamente para cima e com uma ligeira contrapressão.

8.5 Corte em esquadria de 90° e mesa rotativa de 0°-45° (Fig. 1, 6, 7)

A serra de esquadria permite a execução de cortes oblíquos para a esquerda e para a direita de 0°-45° relativamente ao carril de batente.

Atenção! O carril de batente deslocável (28) deve ser fixado na posição interior para cortes em esquadria a 90°.

• Soltar o parafuso de travamento (29) do carril de batente deslocável (28) e deslocar o carril de batente deslocável (28) para dentro.
• O carril de batente deslocável (28) deve ser fixado a uma distância da posição mais interior que faça com que a distância entre o carril e batente (28) e a lâmina de serra (7) seja no máximo de 5 mm.
• Antes do corte, certificar-se de que não é possível uma colisão entre o carril de batente (28) e a lâmina de serra (7).
• Voltar a apertar o parafuso de travamento (29).
• Pressione o punho de fixação (13) para baixo e puxe a alavanca da posição de engate inferior (12) para cima com o dedo indicador.
• Ajuste a mesa rotativa (16) para o ângulo desejado com o punho de fixação (13). O ponteiro (14) na mesa rotativa (16) tem de corresponder ao ângulo desejado da escala (15) na mesa da serra fixa (17).
• Volte a deslocar o punho de fixação (13) para cima para fixar a mesa rotativa (16).
• Executar o corte conforme descrito no ponto 8.3.

8.6 Corte em ângulo de 0°-45° e mesa rotativa 0° (Fig. 1, 2, 6, 8)

A serra de esquadria permite a execução de cortes à esquerda e à direita de 0° - 45° relativamente à superfície de trabalho.

28) deve ser fixado na posição exterior para cortes em ângulo (cabeça da serra inclinada).

• Soltar o parafuso de travamento (29) do carril de batente deslocável (28) e deslocar o carril de batente deslocável (28) para fora.

• O carril de batente deslocável (28) deve ser fixado a uma distância da posição mais interior que faça com que a distância entre o carril e batente (28) e a lâmina de serra (7) seja no mínimo de 5 mm.

• Antes do corte, certificar-se de que não é possível uma colisão entre o carril de batente (28) e a lâmina de serra (7).

• Voltar a apertar o parafuso de travamento (29).
• Colocar a cabeça da máquina (5) na posição superior.
• Fixar a mesa rotativa (16) na posição de 0°.
• Soltar o parafuso de travamento (22) e inclinar, com o punho (1), a cabeça da máquina (5) para a esquerda até que o ponteiro (20) indique o ângulo desejado na escala (19).
• Voltar a apertar o parafuso de travamento (22).
• Realizar o corte conforme descrito no ponto 8.3.

8.7 Corte em ângulo de 0°-45° e mesa rotativa 0°-45° (Fig. 1, 2, 6, 9)

A serra de esquadria permite a execução de cortes em ângulo para a esquerda de 0°-45° relativamente à superfície de trabalho e simultaneamente, 0°-45° relativamente ao carril de batente (corte em ângulo duplo).

Atenção! O carril de batente deslocável (28) deve ser fixado na posição exterior para cortes em ângulo (cabeça da serra inclinada).

• Soltar o parafuso de travamento (29) do carril de batente deslocável (28) e deslocar o carril de batente deslocável (28) para fora.
• O carril de batente deslocável (28) deve ser fixado a uma distância da posição mais interior que faça com que a distância entre o carril e batente (28) e a lâmina de serra (7) seja no mínimo de 5 mm.
• Antes do corte, certificar-se de que não é possível uma colisão entre o carril de batente (28) e a lâmina de serra (7).
• Voltar a apertar o parafuso de travamento (29).
• Colocar a cabeça da máquina (5) na posição superior.
• Pressione o punho de fixação (13) para baixo e puxe a alavanca da posição de engate inferior (12) para cima com o dedo indicador, para soltar a me-sa rotativa.
• Ajuste a mesa rotativa (16) para o ângulo desejado com o punho de fixação (13) (para tal, consulte igualmente o ponto 8.4).
• Volte a deslocar o punho de fixação (13) para cima para fixar a mesa rotativa (16).
• Soltar o parafuso de travamento (22).
• Com o punho (1), inclinar a cabeça da máquina (5) para a esquerda, para o ângulo desejado (para tal, ver também o ponto 8.6).
• Voltar a apertar o parafuso de travamento (22).
• Executar o corte conforme descrito no ponto 8.3.

8.8 Limitação de profundidade de corte (Fig. 3)

• Através do parafuso (26), a profundidade de corte pode ser ajustada continuamente. Para isso, soltar a porca serrilhada no parafuso (26). Ajustar a profundidade de corte desejada, apertando ou desapertando o parafuso (26). Em seguida voltar a apertar a porca serrilhada no parafuso (26).
• Verificar o ajuste por meio de um corte de amostra.

8.9 Saco de recolha de aparas (Fig. 2)

• A serra está equipada com um saco de recolha de aparas (21) para recolher aparas.
• Comprima as abas do anel metálico do saco de poeira e coloque-o na abertura de descarga na área do motor.
• O saco de recolha de aparas (21) pode ser esvaziado por meio do fecho de correr no lado inferior.

8.10 Troca da lâmina de serra (Fig. 11-14) Retirar a ficha de rede!

Atenção! Usar luvas de proteção para a troca da lâmina de serra! Risco de ferimentos!

• Rodar a cabeça da máquina (5) para cima. .
• Solte o parafuso (f) da tampa da flange para que ela possa se mover livremente.
• Pressionar a alavanca de desbloqueio (3). Dobrar a proteção da lâmina de serra (6) para cima até a reentrância na proteção da lâmina de serra (6) estar sobre o parafuso de flange (32).
• Com uma mão, colocar a chave Allen de sextava-do interno (c) no parafuso de flange (32).
• Fixar o bloqueio do eixo da serra (4) e rodar lentamente o parafuso de flange (32) no sentido dos ponteiros do relógio. Após, no máximo, uma volta, o bloqueio do eixo da serra (4) encaixa.
• Agora, com um porco mais de esforço, soltar o parafuso de flange (32) no sentido dos ponteiros do relógio.
• Desaparafusar completamente o parafuso de flange (32) e retirar o flange exterior (33).
• Retirar a lâmina de serra (7) do flange interior (37) e puxar para fora.
• Limpar cuidadosamente o parafuso de flange (32), o flange exterior (33) e o flange interior (37).
• Inserir a nova lâmina de serra (7) em sequência inversa e apertar.
• Atenção! A inclinação de corte dos dentes, ou seja ou sentido de rotação da lâmina de serra (7) tem de corresponder ao sentido da seta na caixa.
• Colocar a haste de guia na posição e voltar a apertar o parafuso (f).
• Antes de continuar o processamento, verificar a funcionalidade dos dispositivos de proteção.
• Atenção! Após cada troca de lâminas de serra verificar se a lâmina de serra (7) funciona na inserção da mesa (11), na posição vertical ou em inclinação de 45°.
• Atenção! A troca e o alinhamento da lâmina de serra (7) têm de ser realizados corretamente.

8.11 Modo laser/LED (Fig. 10, 15)

• Ligação: Mover o interruptor On/Off do laser (35) para a posição „1“. É projetado um raio laser sobre a peça a ser trabalhada, que indica a guia de corte exata.
• Desconexão: Mover o interruptor On/Off do laser (35) para a posição „0“.

.

8.12 Ajuste do laser (Fig. 10)

Se o laser (34) deixar de indicar a linha de corte correta, é possível ajustá-lo. Para tal, desaparafusar os parafusos (36) e ajustar o laser mediante deslocamento lateral até que o raio laser atinja os dentes da lâmina de serra (7).

9. Transporte (Fig. 1, 2)

• Para se poder trancar a mesa rotativa (16), o punho de fixação deve estar na posição superior.
• Acionar a alavanca de desbloqueio (3), pressionar a cabeça da máquina (5) para baixo e travar com o pino de segurança (24). A serra está agora bloqueada na posição inferior.
• Fixar a função de deslize da serra com o parafuso de travamento para guia de cabo (23) na posição traseira.
• Colocar a máquina na mesa da serra fixa (17).
• Para montar novamente a máquina, proceder de acordo com o descrito no ponto 8.1

10. Manutenção

⚠ Avisol Antes de qualquer ajuste, manutenção ou reparação, desligue a ficha da tomada!

Medidas gerais de manutenção

Limpar, ocasionalmente, com um pano, as aparas e o pó da máquina. Olear as peças rotativas uma vez por mês, para aumentar a vida útil das peças. Não olear o motor.

Para limpar o plástico, não utilizar agentes corrosivos.

Inspeção das escovas

Verificar as escovas de carbono após as primeiras 50 horas de operação de uma nova máquina, ou quando tiverem sido montadas novas escovas. Após a primeira verificação, voltar a verificar a cada 10 horas de operação.

Se o carbono estiver gasto até aos 6 mm de comprimento, a mola ou o fio de desvio estiver queimado ou danificado, as escovas devem ser substituídas. Se as escovas forem consideradas operacionais após uma desmontagem, elas podem ser novamente montadas.

Informações do serviço de assistência técnica

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Peças de desgaste* escovas de carvão, lâmina, baterias, inserir, sacos de pó, cinto

* não incluído obrigatoriamente no material a fornecer!

11. Armazenamento

Guarde o dispositivo e os seus acessórios num lugar escuro, seco e à prova de congelamento e inacessível para crianças. A temperatura ideal está entre os 5 e os 30°C.

Guarde a ferramenta elétrica na embalagem original. Cubra a ferramenta, a fim de a proteger contra poeira e humidade.

Guarde o manual de instruções da ferramenta elétrica.

12. Ligação elétrica

O motor elétrico instalado está preparado para ligação. A ligação está em conformidade com as normas VDE e DIN relevantes. A ligação de rede do lado do cliente e qualquer cabo de extensão utilizados devem estar de acordo com estas regras.

Observações importantes

Quando o motor está sobrecarregado desliga-se automaticamente. Após um período de arrefecimento (em momentos diferentes) pode ser novamente ligado o motor.

Cabo de ligação elétrica defeituoso

Surgem frequentemente danos de isolamento em cabos de ligação elétrica.

Causas que podem originar isto:

• Pontos de pressão, ao ligar cabos através de janelas ou intervalos de portas.
• Dobras resultantes de montagem incorreta ou orientação da linha de ligação.
• Cortes devido ao pisar do cabo de ligação.
• Danos de isolamento devido a puxar a ficha da tomada.
• Fissuras devido ao envelhecimento do isolamento. Esses cabos de ligação elétrica com defeito não devem ser utilizados e são extremamente perigosos devido aos danos no isolamento.
  Verifique os cabos de ligação elétrica regularmente quanto a danos. Certifique-se de que o cabo não está pendurado na fonte de alimentação.
  A ligação elétrica está em conformidade com as normas VDE e DIN relevantes. Use apenas cabos de ligação com marca H05VV-F.
  É obrigatório um selo da designação do tipo no cabo de ligação.

Motor de corrente alternada

• A tensão de alimentação deve ser de 230 V \~.
• Cabos de extensão até 25 m de comprimento devem ter uma secção transversal de 1,5 milímetros quadrados.

As reparações e manutenção de equipamentos elétricos devem ser realizadas por um eletricista qualificado.

Para mais informações, por favor fornecer as seguintes informações:

• Tipo de corrente do motor
• Dados da placa de identificação da máquina
• Dados da placa de identificação da máquina

13. Eliminação e reciclagem

O aparelho é fornecido na embalagem para evitar danos durante o transporte. Esta embalagem é matéria-prima e pode, portanto, ser reutilizada, ou pode ser devolvida ao sistema de matéria-prima. O aparelho e os respetivos acessórios são feitos de materiais diferentes, tais como metal e plástico. Não elimine baterias no lixo doméstico, no fogo ou na água. As baterias devem ser coletados, recicladas ou eliminadas ecologicamente. Deposite elementos defeituosos no lixo de resíduos especiais. Pergunte ao seu revendedor ou no seu município!

Equipamentos antigos nunca devem ser eliminados nos resíduos domésticos!

Este símbolo indica que, conforme a diretiva relativa aos resíduos de equipamentos elétricos e eletrónicos (2012/19/UE), o presente produto nunca deve ser eliminado nos resíduos domésticos. Este produto tem de ser entregue num dos pontos de recolha previstos para o efeito. Isto pode ser feito, por ex., mediante a entrega aquando da compra de um produto semelhante ou através da entrega num ponto de recolha autorizado para a reciclagem de equipamentos elétricos e eletrónicos antigos. Devido às substâncias potencialmente perigosas, frequentemente contidas nos equipamentos antigos elétricos e eletrónicos, o manuseamento inadequado de equipamentos antigos pode ter efeitos negativos para o ambiente e para a saúde das pessoas. Além disto, através da eliminação adequada deste produto, contribui para o aproveitamento eficiente de recursos naturais. Pode obter informações sobre os pontos de recolha para equipamentos antigos na Câmara Municipal, na autoridade oficial responsável pela recolha de resíduos sólidos e em qualquer entidade autorizada para a eliminação de equipamentos elétricos e eletrónicos ou do sistema de recolha de lixo urbano.

14. Resolução de problemas

Falha Causa possível Resolução
O motor não funciona Motor, cabo ou ficha com defeito, fusíveis queimados	Peça a um perito para inspecionar a máquina. Nunca repare o motor por conta própria. Perigo! Inspecione os fusíveis e substitua se necessário
O motor funciona lentamente e não alcança a velocidade de funcionamento.	Tensão demasiado baixa, enrolamentos danificados, condensador queimado	Peça à companhia elétrica para inspecionar a tensão. Peça a um perito para inspecionar o motor. Peça a um perito para substituir o condensador
O motor emite demasiado ruído	Enrolamentos danificados, motor com defeito	Peça a um perito para inspecionar o motor
O motor não alcança a sua potência total.	Circuitos elétricos na instalação de rede sobrecarregados (lâmpadas, outros motores, etc.)	Não utilize outros aparelhos ou motores no mesmo circuito elétrico
O motor sobreaquece facilmente.	Sobrecarga do motor, arrefecimento insuficiente do motor	Evite a sobrecarga do motor durante o corte, remova a poeira do motor, para que fique assegurado um arrefecimento ótimo do motor
Potência de corte reduzida ao serrar	Lâmina de serra demasiado pequena (amolada demasiadas vezes)	Reajuste o batente do agregado da serra
Corte da serra áspero ou ondulado	Lâmina de serra romba, formato do dentado não adequado à espessura do material	Amole a lâmina de serra ou coloque uma lâmina de serra adequada
A peça parte-se ou racha	Pressão de corte demasiado alta ou lâmina de serra não adequada	Coloque uma lâmina de corte adequada

Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente, cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuínas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos

causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas à electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido concertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.

Garanti NO
