MANUAL DE UTILIZADOR MDRU229FZE01 MIDEA

CARTA DE AGRADECIMIENTO

CARTA DE AGRADECIMIENTO 01

ESPECIFICACIONES 02

INSTRUCCIONES DE FUNCIONAMIENTO 11

LIMPIEZA Y MANTENIMIENTO 14

INSTRUCCIONES DE FUNCIONAMIENTO

Panel de control

MID O OMAX MIN

CARTA DE AGRADECIMENTO

Muito obrigado por escolher Midea! Antes de utilizar o seu novo produto Midea, leia este manual atentamente para garantir que sabe utilizar as funcionalidades e funções disponibilizadas pelo seu novo aparelho em segurança.

ÍNDICE

CARTA DE AGRADECIMENTO 01

ESPECIFICAÇÕES 02

DESCRIÇÃO DO PRODUTO 03

INSTALAÇÃO DO PRODUTO 04

INSTRUÇÕES DE OPERAÇÃO 11

LIMPEZA E MANUTENÇÃO 13

RESOLUÇÃO DE PROBLEMAS 15

APÊNDICE 17

ESPECIFICAÇÕES

Modelo do produto MDRU229FZE01
Volume do armazenamento de alimentos congelados	160 L
Tipo de Descongelação Descongelação manual
Tempo de Aumento de Temperatura 9 h
Capacidade de Congelação 7,2 kg/24h
Tensão nominal 220-240 V~
Frequência 50 Hz
Corrente Nominal 0,5 A
Dimensão Total (A × L × P) 1420 × 550 × 550 mm

PT

DESCRIÇÃO DO PRODUTO

Nome dos componentes

PT

A imagem acima é apenas para referência. A configuração real dependerá do produto físico ou da declaração do distribuidor.

INSTALAÇÃO DO PRODUTO

Instruções de instalação

Para aparelhos de refrigeração com classe climática

• Dependendo da classe climática, este aparelho frigorífico destina-se a ser utilizado nos intervalos de temperatura ambiente, tal como especificado na tabela seguinte.
• A classe climática pode ser encontrada na placa de classificação. O produto pode não funcionar corretamente a temperaturas fora do intervalo especificado.
• Pode encontrar a classe climática na etiqueta do produto.

Intervalo efetivo de temperaturas

- O produto é concebido para funcionar normalmente no intervalo de temperaturas especificado pela sua classificação de classe.

Classe Símbolo		Limite de temperatura ambiente °C
		IEC 62552 (ISO 15502) ISO 8561
Temperatura alargada SN +10 a +32 +10 a +32
Temperado N +16 a +32 +16 a +32
Subtropical ST +16 a +38 +18 a +38
Tropical T +16 a +43 +18 a +43

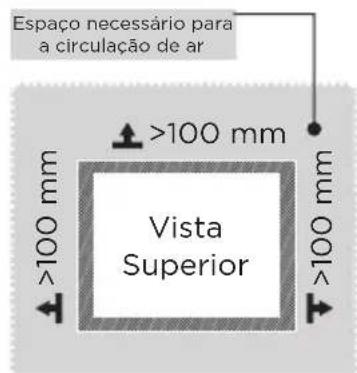

Dimensões e espaços

- Uma distância demasiado pequena de itens adjacentes pode resultar na degradação da capacidade de congelação e no aumento dos custos de eletricidade. Permita mais de 100 mm de espaço livre de cada parede adjacente ao instalar o aparelho.

>100 mm >100 mm >100 mm

Espaço necessário para a circulação de ar >100 mm Vista Superior >100 mm >100 mm

ATENÇÃO

A imagem acima é apenas para referência. A configuração real dependerá do produto físico ou da declaração do distribuidor.

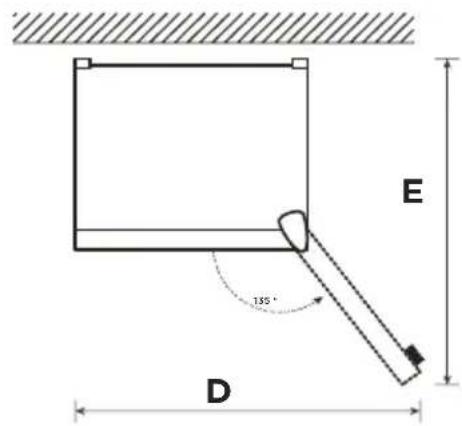

Diagrama do espaço necessário (com a porta aberta e com a porta fechada)

B A

B C

E 135° D

Largura Altura total Profundidade		Largura com portas abertas 135°	Profundidade com portas abertas 135°
A B C D E
550 1420	550 930 910

Observação: Todas as dimensões encontram-se em mm

Alteração do lado da porta (esquerdo/direito) (Opcional)

Com base no local onde planeia utilizar o seu frigorífico, poderá achar mais conveniente inverter a posição da porta.

CUIDADO

CUIDADO: Para evitar ferir-se ou danos materiais, recomendamos que alguém o ajude durante o processo de inversão de portas.

Lista de ferramentas a serem providenciadas pelo utilizador

1. Retire todos os alimentos das prateleiras da porta. Fixar a porta com fitas.
2. Desmontar a tampa da dobradiça superior, os parafusos e a dobradiça superior e remover a tampa do orifício do parafuso de plástico do outro lado.

Tampa do orifício

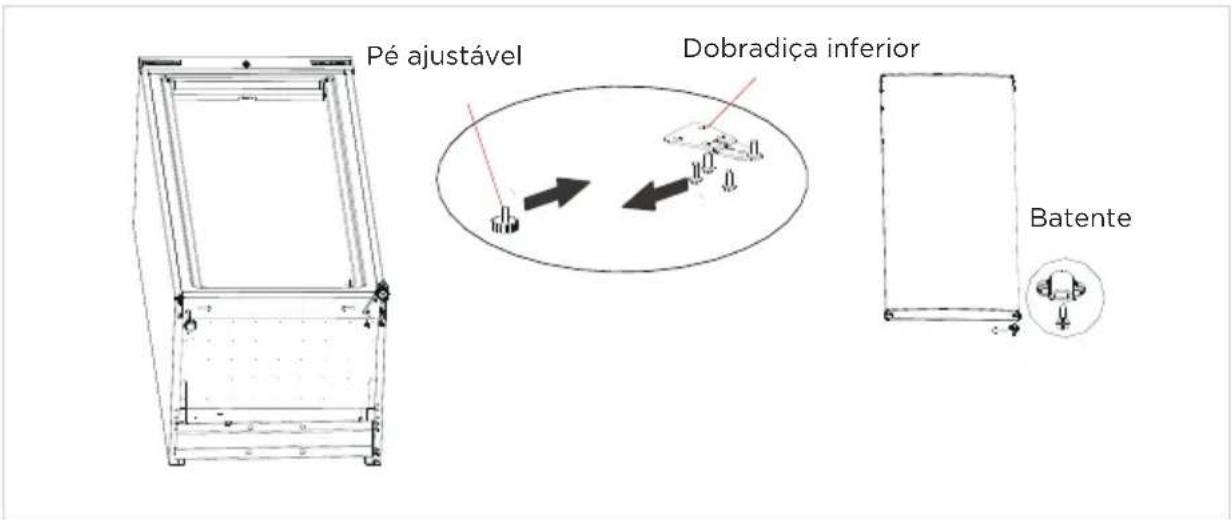

1. Desmontar a porta e o conjunto da dobradiça inferior e pé ajustável e, em seguida, montar o conjunto da dobradiça inferior e pé ajustável do outro lado. Desmontar o batente do lado inferior direito da porta e montá-lo no outro lado da porta.

Pé ajustável Dobradiça inferior Batente

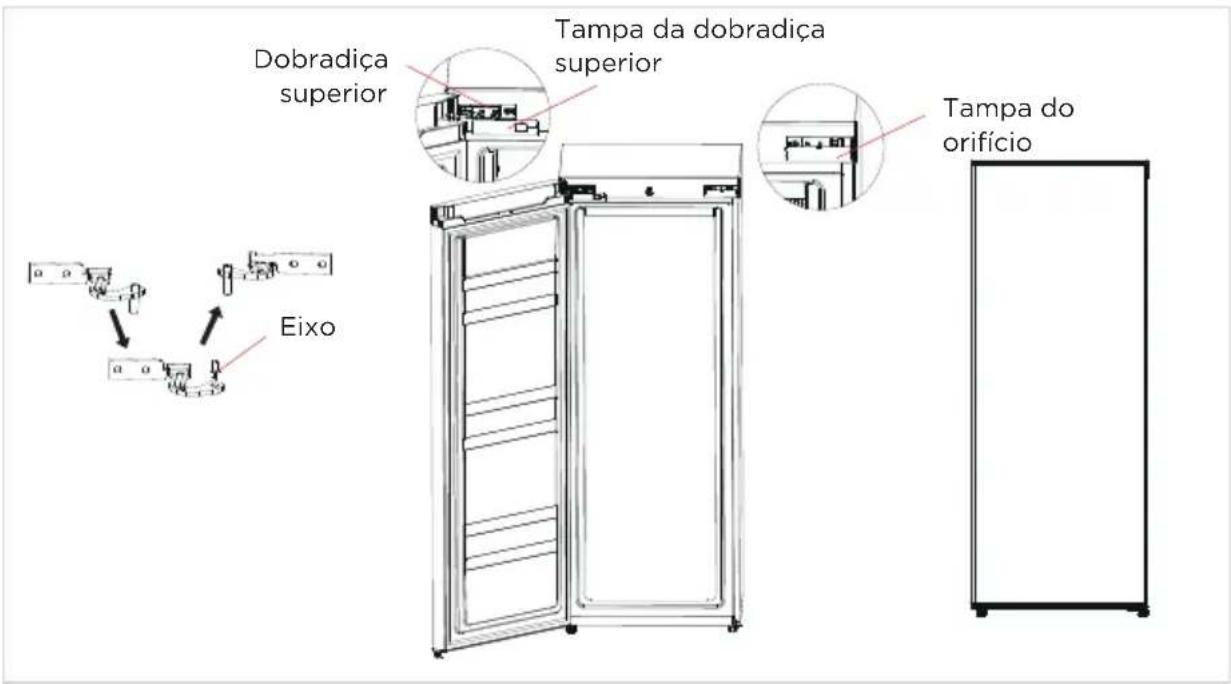

1. Colocar a porta na dobradiça inferior, montar o eixo da dobradiça superior conforme a imagem seguinte e montar sucessivamente a dobradiça superior, a tampa da dobradiça superior e as tampas de plástico dos orifícios dos parafusos.

Dobradíça superior Tampa da dobradíça superior Eixo Tampa do orifício

Instalação do puxador da porta (opcional)

CUIDADO

CUIDADO: As figuras no manual do utilizador são apenas para referência. O produto real pode variar ligeiramente.

O frigorífico deve estar desligado da fonte de alimentação elétrica antes de tentar instalar acessórios.

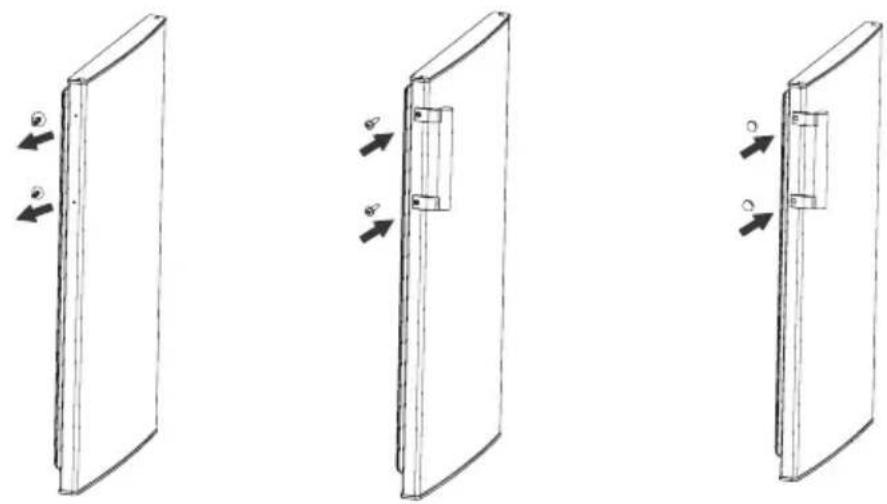

PASSO

1. Retirar os dois pinos de encaixar da porta (Lado da porta aberta).
2. Instalar o puxador da porta e apertá-lo com parafusos.
3. Introduzir as tampas dos parafusos do puxador nos orifícios dos parafusos.

Pés de nivelamento

Para evitar vibração, a unidade deve estar nivelada.

Se necessário, ajuste os parafusos de nivelamento para compensar o chão desnivelado.

A frente deve estar ligeiramente mais alta que a traseira para ajudar no fechamento da porta.

Os parafusos de nivelamento podem ser facilmente rodados, inclinando ligeiramente o armário.

Rode os parafusos de nivelamento no sentido contrário ao dos ponteiros do relógio para elevar a unidade e no sentido dos ponteiros do relógio para os baixar.

Mover o aparelho

1. Retire todos os alimentos do interior do aparelho.
2. Puxe a ficha de alimentação, introduza-a e fixe-a no gancho da ficha de alimentação na parte de trás ou em cima do aparelho.
3. Cole as peças, tais como prateleiras e o puxador da porta, com fita adesiva para evitar que caiam enquanto se desloca o aparelho.
4. Desloque o aparelho com mais de duas pessoas com cuidado. Ao transportar o aparelho numa longa distância, mantenha o aparelho na vertical.
5. Após a instalação do aparelho, ligue a ficha de alimentação a uma tomada para ligar o aparelho.

ATENÇÃO

Precauções antes da operação:

Antes de fazer alterações, o frigorífico deve ser desligado da corrente.

devem ser tomadas precauções para evitar qualquer lesão pessoal.

Ligar o aparelho

Após instalar o aparelho, ligue a ficha de alimentação a uma tomada de corrente.

ATENÇÃO

Depois de ligar o cabo de alimentação (ou ficha) à tomada, aguarde 2 ou 3 horas antes de colocar os alimentos no aparelho. Se colocar alimentos antes de o aparelho arrefecer completamente, os seus alimentos podem estragar-se.

Posicionamento

• Antes da utilização, remova todos os materiais de embalagem, incluindo as almofadas do fundo, as espumas e as fitas no interior do frigorífico; rasgue a película de proteção das portas e do corpo do frigorífico.
• Manter o aparelho afastado do calor e da luz solar direta. Não colocar o congelador em locais húmidos ou com água para evitar o enferrujamento ou a redução do efeito de isolamento.
• Não pulverize nem molhe o frigorífico, não coloque o frigorífico em locais húmidos, onde possa ser salpicado com água, de modo a não afetar as propriedades do isolamento elétrico do frigorífico.
• O frigorífico deve ser colocado num local interior bem ventilado, o piso deve ser plano e resistente (rode a roda para a esquerda ou para a direita para nivelar, se instável).

Sugestões para economia de energia

• Não coloque o aparelho perto de fogões, radiadores ou outras fontes de calor. Se a temperatura ambiente for elevada, o compressor funcionará mais frequentemente e durante mais tempo, resultando num aumento do consumo de energia.
• Certifique-se de que haja ventilação suficiente na base do aparelho, dos lados do aparelho e na parte de trás do aparelho. Nunca tape as aberturas de ventilação.
• Tenha também em atenção as dimensões do espaçamento no capítulo "Instalação".
• A disposição das gavetas, prateleiras e suportes, tal como mostrado na figura, oferece a utilização mais eficiente da energia e deve, portanto, ser mantida na medida do possível. Todas as gavetas e prateleiras devem permanecer no aparelho para manter a temperatura estável e poupar energia.
• Para obter um espaço de armazenamento maior (por exemplo, para grandes produtos refrigerados/congelados), as gavetas do meio podem ser retiradas. As gavetas e prateleiras superior e inferior devem ser removidas por último, se necessário.
• Um compartimento frigorífico/congelador uniformemente cheio contribui para uma utilização ótima da energia. Portanto, deve evitar compartimentos vazios ou semivazios.
• Deixar arrefecer os alimentos quentes antes de os colocar no frigorífico/congelador. Os alimentos que já arrefeceram aumentam a eficiência energética.
• Permita que os alimentos congelados descongelem no frigorífico. A frieza dos alimentos congelados reduz o consumo de energia no compartimento frigorífico e aumenta assim a eficiência energética.
• Abrir a porta apenas tão brevemente quanto necessário para minimizar a perda de frio. Abrir a porta brevemente e fechá-la adequadamente reduz o consumo de energia.
• As vedações das portas do seu aparelho devem estar perfeitamente intactas para que as portas fechem corretamente e o consumo de energia não seja aumentado desnecessariamente.

INSTRUÇÕES DE OPERAÇÃO

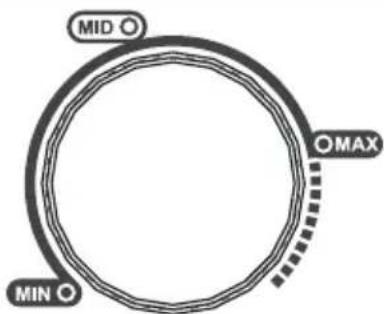

Painel de controlo

• Se a temperatura ambiente for demasiado elevada ou no verão, de acordo com as necessidades reais, o termóstato é ajustado para MAX.
• Se a temperatura ambiente for demasiado baixa ou no inverno, de acordo com as necessidades reais, o termóstato é ajustado para MIN.

NOTA

utilizar e ajustar entre MIN e MAX.

ATENÇÃO

O painel de controlo real poderá ser diferente consoante o modelo.

Sugestões sobre o armazenamento de alimentos

• A baixa temperatura do congelador vertical pode manter os alimentos frescos durante muito tempo e é utilizado principalmente para armazenar alimentos congelados e fazer gelo.
• O congelador vertical é adequado para armazenar carne, peixe, camarão, bolinhos de massa, bolinhos de arroz e outros alimentos que não serão consumidos a curto prazo.
• As peças de carne devem ser divididas, de preferência, em pedaços pequenos para facilitar o acesso. Ter em atenção que os alimentos devem ser consumidos dentro da validade.

Ordem	TIPO dos compartimentos	Temperatura de armazenamento [°C]	Alimentos apropriados
1 Frigorífico +2 ~ +8			Ovos, alimentos cozinhados, alimentos embalados, fruta, vegetais, laticínios, bolos, bebidas e outros alimentos não devem ser congelados.
2	(***)*-Congelador	≤-18	Produtos do mar (peixe, camarão, marisco), produtos aquáticos de água doce e produtos de carne (recomendados para 3 meses, quanto maior o tempo de armazenamento, pior o sabor e a nutrição), adequado para alimentos frescos congelados.
3 ***-Congelador		≤-18	Produtos do mar (peixe, camarão, marisco), produtos aquáticos de água doce e produtos de carne (recomendados para 3 meses, quanto maior o tempo de armazenamento, pior o sabor e a nutrição), adequado para alimentos frescos congelados.
4 **-Congelador		≤-12	Produtos do mar (peixe, camarão, marisco), produtos aquáticos de água doce e produtos de carne (recomendados para 3 meses, quanto maior o tempo de armazenamento, pior o sabor e a nutrição), adequado para alimentos frescos congelados.
5 *-Congelador		≤-6	Produtos do mar (peixe, camarão, marisco), produtos aquáticos de água doce e produtos de carne (recomendados para 3 meses, quanto maior o tempo de armazenamento, pior o sabor e a nutrição), adequado para alimentos frescos congelados.
6 0 estrelas -6 ~ 0			Carne fresca de porco, vaca, peixe, frango, alguns alimentos processados embalados, etc. (recomenda-se comer no mesmo dia, de preferência não mais do que 3 dias).
7 Refrigeração -2 ~ +3			Alimentos processados parcialmente embalados (alimentos que não podem ser congelados).
			Carne de porco, vaca, galinha, peixe de água doce congelados/frescos, etc. (7 dias abaixo de 0 °C e acima de 0 °C recomendados para consumo no mesmo dia ou dentro de não mais de 2 dias). Marisco (inferior a 0 durante 15 dias, não é recomendável conservar acima de 0 °C.)
8	Alimentos frescos	0 ~ +4	Carne fresca de porco, vaca, peixe, frango, alimentos cozinhados, etc. (recomenda-se comer no mesmo dia, de preferência não mais do que 3 dias)
9 Vinho +5 ~ +20			Vinho tinto, vinho branco, vinho espumante, etc.

ATENÇÃO

guarde os diferentes alimentos de acordo com os compartimentos ou temperatura de armazenamento dos produtos adquiridos.

LIMPEZA E MANUTENÇÃO

Limpeza geral

• O pó e poeira atrás do frigorífico e no chão devem ser limpos para melhorar o efeito de arrefecimento e poupar energia.
• Verifique o vedante da porta regularmente para se certificar que não tem detritos. Limpe o vedante da porta com um pano humedecido com água com sabão ou detergente diluído.
• O interior do frigorífico deve ser limpo regularmente para evitar odores.
• Desligue da corrente antes de limpar o interior, retirar todos os alimentos, bebidas, prateleiras, gavetas, etc.
• Utilize um pano macio ou uma esponja para limpar o interior do frigorífico, com duas colheres de sopa de bicarbonato de soda num litro de água morna. Em seguida, enxaguar com a água e limpar. Depois de limpar, abra a porta e deixe secar naturalmente antes de ligar a alimentação.
• Para as áreas difíceis de limpar no frigorífico (tais como espaços ou cantos estreitos), é recomendado esfregá-las regularmente com um pano macio, uma escova macia, etc. e, quando necessário, combinar com ferramentas auxiliares (como palitos finos) para garantir que não há acumulação de contaminantes ou bactérias nestas áreas.
• Não utilize sabão, detergente, pó para esfregar, detergente em spray, etc., pois estes podem causar odores no interior do frigorífico ou a contaminação de alimentos.
• Limpe o suporte de garrafas, as prateleiras e as gavetas com um pano humedecido com água com sabão ou detergente diluído. Secar com um pano macio ou deixar secar naturalmente.
• Limpe a superfície exterior do frigorífico com um pano humedecido com água com sabão, detergente, etc. e, em seguida, seque.
• Não utilize escovas duras, palha de aço, escovas de arame, produtos abrasivos (tais como pasta de dentes), solventes orgânicos (tais como álcool, acetona, óleo de banana, etc.), água a ferver ou produtos ácidos ou alcalinos, que possam danificar a superfície e o interior do frigorífico. Água a ferver e solventes orgânicos, como benzeno, podem deformar ou danificar as peças plásticas.
• Não passar diretamente por água ou outros líquidos durante a limpeza para evitar curto-circuitos ou afetar o isolamento elétrico depois da imersão.

ATENÇÃO

Desligue o frigorífico da tomada para o descongelar e limpar.

Descongelar

• Desligar o frigorífico.
• Retire os alimentos do frigorífico e posicione-os corretamente, para evitar que os alimentos derretam.

• Limpe o tubo de drenagem (utilize materiais macios para evitar danificar o revestimento), prepare os recipientes de água para a descongelação, (preste atenção à limpeza do tabuleiro de drenagem da água do compartimento do compressor, evite o transbordo para o solo).

• Também pode utilizar a quantidade adequada de água quente para acelerar o descongelamento, utilizando uma toalha seca para secar a água após o descongelamento.

• Também pode utilizar a quantidade adequada de água quente para acelerar o descongelamento, utilizando uma toalha seca para secar a água após o descongelamento.
• Após descongelamento, voltar a colocar os alimentos no armário e ligar o frigorífico.

Pare de usar

Falha de energia:

Em caso de falha de energia, mesmo no verão, os alimentos dentro do aparelho podem ser mantidos por várias horas; durante uma falha de energia, o número de vezes que a porta é aberta deve ser reduzido e não devem ser postos mais alimentos frescos no aparelho.

Não utilização prolongada:

O aparelho deve ser desligado da tomada e depois limpo; em seguida, as portas são deixadas abertas para evitar odores.

Mover:

Antes de mover o frigorífico, retirar todos os objetos do interior, fixar as divisórias de vidro, suporte de vegetais, gavetas da câmara de congelamento, etc. com fita adesiva e apertar os pés de nivelamento; fechar as portas e vedá-las com fita adesiva. Ao mover, o aparelho não deve ser virado ao contrário, deitado horizontalmente ou sofrer vibrações; a inclinação durante o deslocamento não deve ser superior a 45°.

ATENÇÃO

O aparelho deve funcionar ininterruptamente uma vez iniciado. Regra geral, a operação do aparelho não deve ser interrompida, caso contrário, a sua vida útil pode ser prejudicada. Os alimentos podem ser conservados durante algumas horas, mesmo no verão, em caso de falha de energia; recomenda-se reduzir a frequência de abertura da porta.

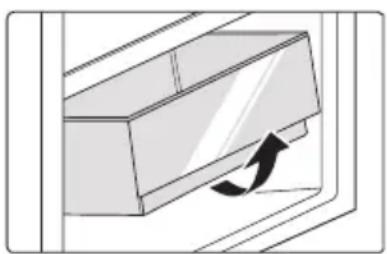

Limpar a gaveta

1. Remova o conteúdo da gaveta. Segure a pega da gaveta da caixa e puxe-a completamente para fora até parar.
2. Levante a gaveta e retire-a puxando-a para fora.

O aparelho deve funcionar ininterruptamente uma vez iniciado. Regra geral, a operação do aparelho não deve ser interrompida, caso contrário, a sua vida útil pode ser prejudicada.

RESOLUÇÃO DE PROBLEMAS

Podem ser solucionados pelo utilizador os seguintes problemas simples. Por favor, contacte o departamento de serviço pós-venda se os problemas não forem resolvidos.

Problema Motivo possível
Falha de funcionamento	Verifique se o aparelho está ligado à corrente ou se a ficha está bem ligada
	Verifique se a tensão é demasiado baixa
	Verifique se há uma falha de energia ou se alguns circuitos dispararam
Odores	Os alimentos com odor devem ser bem embrulhados
	Verifique se há comida estragada
	Limpe o interior do frigorífico
Funcionamento prolongado do compressor	O funcionamento prolongado do frigorífico é normal no Verão
	Quando a temperatura ambiente é elevada não é aconselhável colocar muitos alimentos no aparelho ao mesmo tempo
	Os alimentos devem arrefecer antes de serem colocados no aparelho
	As portas são abertas com demasiada frequência
A luz não acende	Verifique se o frigorífico está ligado à rede elétrica e se a luz de iluminação está danificada
	A lâmpada deve ser substituída por um especialista
Não é possível fechar corretamente a porta	A porta está presa por embalagens de alimentos. Foram colocados demasiados alimentos
	O frigorífico está inclinado.
Ruídos altos	Verifique se o piso está nivelado e se o frigorífico está colocado de forma estável
	Verifique se os acessórios estão colocados nos locais apropriados
A junta de vedação da porta não está a vedar	Remova matérias estranhas do vedante da porta
	Aqueça a vedação da porta e depois arrefeça-a para restauração (utilize um secador elétrico ou utilize uma toalha quente para aquecimento)
O depósito de água transborda	Há demasiados alimentos na câmara ou os alimentos armazenados contêm muita água, resultando numa descongelação profusa
	As portas não estão bem fechadas, resultando em gelo, devido à entrada de ar e ao aumento de água derivado da descongelação
Caixa do aparelho	A dissipação de calor do condensador incorporado através da caixa, que é normal quando a caixa se torna quente devido à alta temperatura ambiente, ao armazenamento de demasiados alimentos ou ao encerramento do compressor, proporcionam uma ventilação adequada para facilitar a dissipação de calor
Condensação na superfície	A condensação na superfície exterior e nos vedantes das portas do frigorífico é normal quando a humidade ambiente é demasiado elevada. Simplesmente limpe a condensação com uma toalha limpa.
Ruído anormal	Zumbido: O compressor pode produzir ruídos durante o funcionamento e os ruídos são altos, principalmente no arranque ou paragem. Isto é normal.
	Crepitação: O refrigerante a circular dentro do aparelho pode crepitar, o que é normal.

PT

APÊNDICE

Especial relativamente à nova norma europeia

As peças encomendadas na tabela seguinte podem ser adquiridas no canal do fornecedor de serviços

Peça encomendada	Fornecida por	Tempo mínimo necessário para o fornecimento
Termóstatos	Pessoal de manutenção profissional	Pelo menos 7 anos após o último modelo ser lançado no mercado
Sensores de temperatura	Pessoal de manutenção profissional	Pelo menos 7 anos após o último modelo ser lançado no mercado
Placas de circuito impresso	Pessoal de manutenção profissional	Pelo menos 7 anos após o último modelo ser lançado no mercado
Fonte de luz	Pessoal de manutenção profissional	Pelo menos 7 anos após o último modelo ser lançado no mercado
Pegas da porta	Reparadores profissionais e utilizadores finais	Pelo menos 7 anos após o último modelo ser lançado no mercado
Dobradiças da porta	Reparadores profissionais e utilizadores finais	Pelo menos 7 anos após o último modelo ser lançado no mercado
Tabuleiros	Reparadores profissionais e utilizadores finais	Pelo menos 7 anos após o último modelo ser lançado no mercado
Cestos	Reparadores profissionais e utilizadores finais	Pelo menos 7 anos após o último modelo ser lançado no mercado
Juntas da porta	Reparadores profissionais e utilizadores finais	Pelo menos 10 anos após o último modelo ser lançado no mercado

Caro(a) cliente

1. Se pretender devolver ou substituir o produto, deve contactar o estabelecimento comercial onde o mesmo foi comprado.

(Lembre-se de trazer a fatura de compra)

1. Se o seu produto não avariar e necessitar de reparação, deve contactar o serviço pós-venda.

ATENÇÃO

A informação do modelo na base de dados do produto, bem como o identificador do modelo, podem ser obtidos através de um código QR, se existir, no rótulo de eficiência energética do produto.

Para mais informações sobre a eficiência energética do aparelho, visite https://ec.europa.eu e pesquise usando o nome do modelo.

O nome do modelo pode ser encontrado na etiqueta de classificação do aparelho.

ΕΥΧΑΡΙΣΤΙΕΣ
