DW9340.1E - Exaustor Küppersbusch - Manual de utilização gratuito

Tipo de produto	Coifa de exaustão
Marca	Küppersbusch
Modelo	DW9340.1E
Categoria	Coifa
Dimensões (L x P x A) estimadas	900 x 500 x 700 mm
Peso estimado	15 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Distância de segurança mínima com o plano de cozimento	650 mm
Diâmetro do duto de evacuação	120 mm mínimo
Número de velocidades do motor	3 velocidades + intensiva temporizada (6 min)
Função intensiva	Sim (início por pressão prolongada de 2 s em T4)
Iluminação	Sim, intensidade máxima (comando L)
Filtros de gordura	Laváveis na máquina de lavar louça, substituir a cada 2 meses
Filtro de carvão ativado	Não lavável, substituir a cada 4 meses
Limpeza da coifa	Pano úmido e detergente líquido neutro
Classe elétrica	Classe I (aterramento obrigatório)
Utilização com aparelhos a gás	Ventilação do ambiente necessária (pressão negativa máx. 0,04 mbar)
Substituição da iluminação	Contatar o serviço de assistência técnica
Reparabilidade	Chamar um técnico autorizado para qualquer reparo
Uso previsto	Doméstico, eliminação de odores de cozimento

Perguntas frequentes - DW9340.1E Küppersbusch

Qual é a distância de segurança mínima entre a coifa e o plano de cozimento?

A distância de segurança mínima é de 650 mm. Se as instruções do plano de cozimento a gás especificarem uma distância superior, esta deve ser respeitada.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses (mais frequentemente em caso de uso intenso). Podem ser lavados na máquina de lavar louça ou à mão com detergente neutro.

Quando é necessário substituir o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído aproximadamente a cada 4 meses, ou mais frequentemente em caso de uso intensivo. Não pode ser lavado nem regenerado.

Como ativar a velocidade intensiva?

Para ativar a velocidade intensiva, pressione a tecla T4 por 2 segundos. A coifa funciona a potência máxima durante 6 minutos e depois retorna automaticamente à velocidade anterior.

Posso usar a coifa ao mesmo tempo que um aparelho a gás?

Sim, mas é necessário garantir que o ambiente esteja corretamente ventilado para evitar o retorno dos gases de combustão. A pressão negativa não deve ultrapassar 0,04 mbar.

O que fazer se o cabo de alimentação estiver danificado?

O cabo de alimentação danificado deve ser substituído pelo fabricante, seu serviço de assistência técnica ou um técnico autorizado, para evitar qualquer perigo.

Como limpar o exterior da coifa?

Use um pano úmido com um detergente líquido neutro. Evite produtos abrasivos ou corrosivos.

A coifa pode ser instalada em modo de recirculação?

O manual não especifica o modo de recirculação. No entanto, a coifa é projetada para evacuação externa. Se o modo de recirculação for desejado, um filtro de carvão adicional pode ser necessário.

Por que a iluminação não funciona mais?

Contate o serviço de assistência técnica para a substituição da iluminação. Não tente substituí-la você mesmo.

Quais tipos de panelas são recomendados sob a coifa?

Recomenda-se usar panelas cujo diâmetro corresponda à zona de cozimento e não deixar chamas vivas ultrapassarem os lados para evitar riscos de incêndio.

MANUAL DE UTILIZADOR DW9340.1E Küppersbusch

1. INFORMAÇões DE SEGURANÇA

Para sua segurar e funcao namento correto do aparelho, agradecemos que leia este manual com atencao, antes da instalação e colocacao em funcao namento do aparelho. Conserve estas instruções sempre+junto do aparelho,masmo em caso decedência ou transferência a terreiros. E importante que osutilizadores tenham conheicao de todas as carateristicas de functiamento e de segurardo aparelho.

A ligaçao dos cabos deve se realizada por um的技术o competente.

• O fabricante declina toda e qualquer responsabilitadepor eventuais danos decorrentes da instalacao ou uso利用率 incorrente ou impropria do aparelho.
• A distência minima de segurança entre a placá de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a alta inferior; consulte o parragrafo sobre as dimensoes de trabalho e a instalação).
• Se nasinstruções de instalação da placá de cozinha a gás estiver especialcada uma distência maior, é necessário respeita-la.

• Verifique se a tensão da rede eletrica corresponde à指示a na chapa de carateristicas aplicada no interior do exaustor.

• Os dispositivos de seconção-mento devem ser montados na instalaçãoétrica fixa, em conformidade com a leiisagemsobre sistemas de cablagem.

• Para os apareiros da Classe I, certifique-se de que a rede eletrica domestica dispoe de umsystema eficaz de ligaço à terra.
  Ligue o aspirador a chamine utilizing um tubo de, peso menos, 120 mm de diametro. O caminho percorrido nelofumo deve ser o mais curto possivel.
• Devem ser respeitadas todas as disposções da legisção em materia de evacuação de ar.
• Não ligue o exaustor a conduitas defumo que transporte fumos de combustão (por ex. caldeiras, hareiras, etc.).
• Se o exaustor for utilizes emikonjunto com apareiros nãoelétricos (por ex.aparemhos alimentados a gás),deve ser tida em devida conta a necessidade de assegurar um grau sufficiente de ventilação no aposento, para impedir o returno dos gases de exaustão. quando o exaustor éutilizzato emikonjunto comoutros apareiros não alimentados eletricamente,a pressao negativa no aposento não deve ultrapassar 0,04 mbar,para evitar que os fumos returnem ao aposento através do exaustor.
• O ar não deve ser evacuado através de conductas realizadas para descarregar o fumo

de aparelhos de combustao alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um专业技术o do service de assistência.
• Ligue a ficha a uma tomada em conformidade com os reguiements em vigor, numa posicao acessivel.
• Em referencia às medidas专业技术e de segurar que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as pelçulas de proteção.

• Utilize apenas parafudos e quinquilharia apropriadava para o exaustor.

ADVERTÊNCIA: a não'utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos electricos.

• Não olhe diretamente para a luz com instrumentos tícos (binóculo, lupa....).
• Não cozinho flamejados debai-xo do exaustor, porque há risco que incério.
• Este aparecido pode serutilizzato por crianças com idade igual ou superior a 8 anos por pessoas

com capacidades físicas, sensórais ou mentalais diminuídas ou com experiência e conheçimento insufficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e comprehendamos perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutençao do aparelho não devem ser realizadas por crianças, a não ser sob vigilência.

Vigie as crianças, certificando-se de que não brinquem como aparelho.
- O aparecido não deve ser realizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuidas ou com experiencia e conheçimentos insufficientes, salvo se vigiadas atentamente e instruías.

As partes acessíveis podem aquecer muito durante a'utilisation dos apareiros de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especializados pelo fabricante (perigo de incério). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizes simultaneamente com apare

lhos queutilizemgásououtros combustíveis (não aplicável a aparelhosqueapanas descarregam ar no aposto).

• O símbolo élocado no produit ou na sua embalagem indica que o produits não pode ser eliminado como lixo dométrico. Deverá ser entrega num centro de recolha seleçãoproprio para reciclagem de resíduos de equipamentos electricos e eletrónicos. A eliminação correta este produit contribui para fazer os possíveis efecitos negativos para meio ambiente e a saúde que seriam criados pela manipulação impropria dos seuresistuidos. Para mais informações sobre o local ond entregar o produits para reciclagem,contacte a delegação local, os serviços Municipais ou a loja ond comprou o produits.

2. UTILIZAZão

• O exaustor foi concebido exclusivamente para uso domestico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi acontecido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver emfunacionto.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela realizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantly durante o funciona, porque as gorduras e oleos excessively aquecidos são fácilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

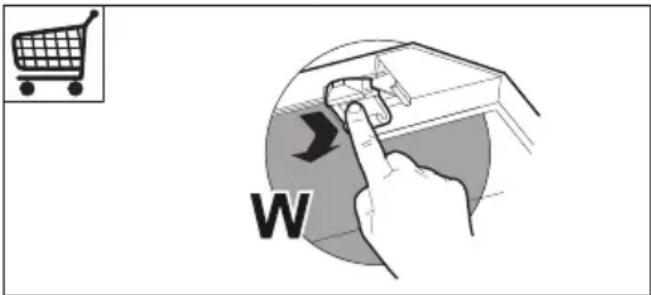

• O FILTER de carvão ativado não é lavavel e não pode ser regenerado. Deve ser substituído cada 4 meSES de functiamento, ou com maior frequência no caso de uso muito intenso (W).

• Os filtros antigordura devem ser limpos cada 2 vezes de funcionamento, ou com maior frequência no caso de uso muito intenso, e pode ser lavados na区内 de lavar louça (Z).

Z

• Limpe o exaustor com um pano humido e detergente liquido neutro.

4. COMANDOS

T1T2T3T4L
	1	2	3/i	※

Tecla	Função
T1 Desliga o motor.
T2 Liga o motor com velocidade I
T3 Liga o motor com velocidade II
T4 Liga o motor com velocidade III
	Se for premida durante 2 segundos,activará a velocidade intensiva tempo-rizada à 6 minutos. Decorrdo este pe-riodo de tempo, oSYSTEMA regressa àvelocidade a que está anteriorsmente.É indica para condições de maioremissão de fumes de cozedura.
L Liga e desliga oSYSTEMA de iluminaçocom intensidade maior.

5. ILUMINACAO

• Para substituição, contacte a assistência Tecnica ("Para compra, dirija-se à assistência Tecnica").
