MANUAL DE UTILIZADOR CPG 64SPN CANDY

INSTRUÇOÉS DE SEGURANCA 46
1. Instruções Para O Instalador 47
1.1 Preparacao 47
1.2 Localização Adequada 47
2.1. Ligação Eléctrica 47
2.2.Ligaçao A Rede De Gás 47
2.3. Adaptação Da Placa A Diferentes Tipos De Gás 48
2.4. RegULAção Da Altura Minima Da Chama 48
3. Utilização Da Placa Instruções Para O Utilizador 48
3.1. Como Utilizar O Queimador De Gás 48
4. Manutenção E Limpeza 49
5. Antes De Chamar A Assistencia Técnica 49
6. Proteção Do Ambiente 49

CUPRINS

RO

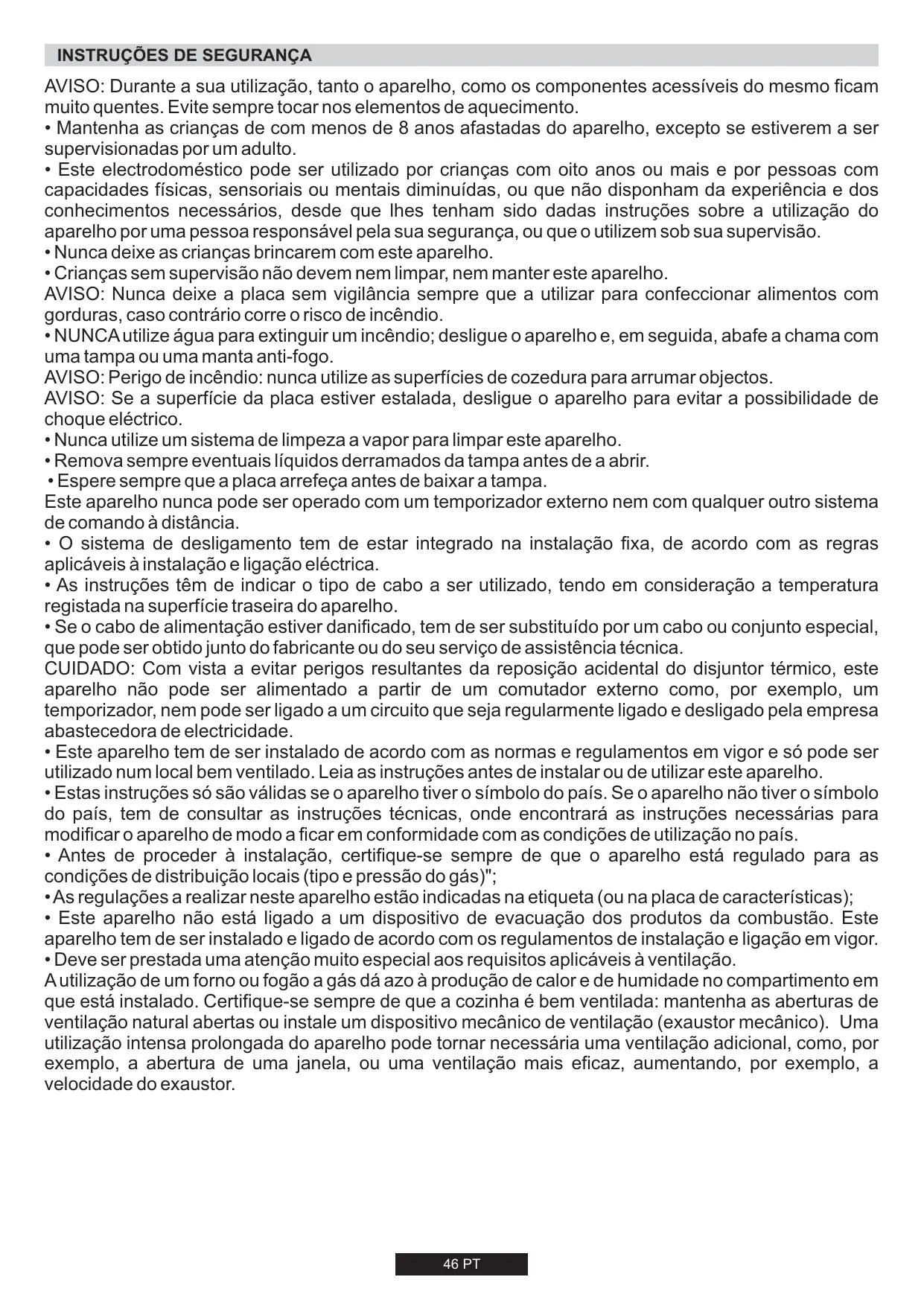

AVISO: Durante a sua'utilisation, tanto o aparecido, como os componentes acessíveis do mesmo ficam muito quentes. Evite sempre tocar nos elementos de aquecimento.

• Mantenha as crianças de com menos de 8 anos afastadas do aparelho, excepto se estiverem a ser supervisionadas por umadulto.
• Este electrodométrico pode ser realizado por crianças com oito anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentalais diminuções, ou que não disponham da experiencia e dos conheçimentos necessários, desde que lhes tenham sido dadas instruções sobre a utilização do aparecido por uma pessoa responsavel pela sua segança, ou que o utilizesbem sob sua supervisão.
• Nunca deixe as crianças brincarem com este aparelho.
  Crianças sem supervisao nao devem nem limpar, nem manter este aparelho.

AVISO: Nunca deixe a placar sem vigilancia sempre que a utilizear para confecionar alimentos com gorduras, caso contrario corre o risco de incendio.

• NUNCA utilizeágua para extinguir um incêndio; deslgue o aparecido, em seguida, abafe a chama com uma tampa ou uma manta anti-fogo.

AVISO: Perigo de incência: nunca utilize as superfícies de cozedura para arrumar objectos.

AVISO: Se a superficie da placacestiverestalada,desligueoaparelho paraevitara possibidadedechoqueelectrico.

• Nunca utilize umsystema de limpeza a vapor para limpar este aparelho.
• Remova sempre eventuales liquidos derramados da tampa antes de a partir.
• Espere sempre que a placar arrefeça antes de baixar a tampa.

Este aparecido nunca pode ser operado com um temporizador externo nem com qualquer outras sistemas de commando à distência.

• O Sistema de desligamento tem de estar integralo na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação eletrica.
• As instruções tem de indicar o tipo de cabo a ser utilizado, tendo em consideração a temperatura registada na superficie traseira do aparelho.
• Se o cabo de alimentação estiver danificado, tem de ser substituído por um cabo ou Conjunto especial, que pode ser obtido muito do fabricante ou do seu的服务 de assistência técnica.

CUIDADO: Com vista a evaporar perigos resultantes da reposicao accidental do disjuntor temico, este aparecido não pode ser alimentado a partir de um comutador externo como, por exemplo, um temporizador, nem pode ser ligado a um circuito que sera regularamente ligado e desligado pela Empresa abastecadora de electricidade.

• Este aparecido tem de ser instalado de acordo com as normas e regulamentos em vigor esole pode ser utilizeso num local bem ventilado. Leia as instruções antes de instalar ou de utilizez este aparelho.
• Estas instruções são são validas se o aparelho tiver o símbolo do País. Se o aparelho não tiver o símbolo do País, tem de consulutar as instruções和技术icas,onde encontrará as instruções necessarias para modifier o aparelho de modo a ficar em conformidade com as condições de utilizesçao no País.
• Antes de proceder à instalação, certificque-se sempre de que o aparecido está regulado para as condições de distribuição locais ( tipo e pressão do gás)";
• As regulações a realizar neste aparecido está指示ada na etiqueta (ou na placá de caractéristicas);
• Este aparecido não está ligado a um dispositivo de evacuação dos produits da combustão. Este aparecido tem de ser instalado e ligado de acordo com os regulamentos de instalação e ligação em vigor.
• Deve ser prestada uma atenção muito especial aos requisitos aplicáveis à ventilação.

Autilização de umorno ou fogão a gás dá azo à produção de calor e de humidade no compartmento em que está instalado. Certifique-se sempre de que a cozinha é bem ventilada: mantenha as abertas de ventilação natural abertas ou instale um dispositivo mecânico de ventilação (exaustor mecânico). Uma utilização intensa prolongada do aparecido pode tornar necessária uma ventilação adicional, como, por exemplo, a abertura de uma janela, ou uma ventilação mais eficaz, augmentando, por exemplo, a velocidade do exaustor.

A INSTALAÇÃO DE ELECTRODOMÉSTICOS PODE SER UMA OPERação COMPLICADA QUE, SE NÃO FOR EFFECTUADA CORRECTAMENTE, PODE AFFECTAR SERIAMENTE A SEGURANÇA DO CONSUMIDOR. POR ESTA RAZão, ESTA TAREFA DEVE SER EXECUTADA POR UMA PESSOA QUALIFICADA PROFISSIONALMENTE, QUE A FARÁ DE ACORDO COM OS REGULAMENTOS TÉCNICOS EM VIGOR. SE ESTE CONSELHO FOR IGNORADO, E SE A INSTALAÇÃO FOR EXECUTADA POR UMA PESSOA NÃO QUALIFICADA, O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES POR FALHA TÉCNICA DO PRODUCTO, QUE PROVOQUE OU NÃO DANOS DE PROPRIEDADE OU FERIMENTOS.

1.1 PREPARACAO

A placarode ser instalada em qualquer bancada que sera resistente ate umatemperatura de 100^ eque tenhauma espessura de 25-45 mm.As dimensoes da abertura para o encastre, a ser feita na bancada, estao indicadas na Figura 2.

Se a placá for instalada numa bancada ficando com um armário de qualquer um dos lados, a distência entre a placá e o armário tem de ser de, pelo menos, 15 cm (vide a Figura 4); ja a distência entre a placá e a parede traseira tem de ser de, pelo menos, 5,5 cm.

A placă delve sempre ficar a uma distância de, pelo menos, 70 cm de qualquer unidade ou aparecido instalado sobre ela (como, por exemplo, um extractor). (Figura 4)

Sempre que houver um esqaco que sera aessivel entre a placacearastrada e a cavidade por baixo dela, tem de ser instalada umdivisoria feita de material isolante, como, por exemple, madeira ou ummaterial semelhante, entre ambas (Figura 3).

Importante O diagrama aparecido na figura 1 minha forma de aplicação do vedante.

Para poder encasarra placatem de instalaros gramos de fixacao, inserindo-os nos orificios existentes na base da placa.

Sempre que uma placá de 60 cm for instalada sobre umorno que não esteja equipado com umsystema de refrigeracao por ventoinha, o fabricante recomenda que sejam introduzidas abertas no móvel em que as unidades não ser encastradas, a fim de assegurar uma circulação correcta do ar.

Estas aberturas devem ter una area minima de 300 cm2 e发展中 estar localizadas nos pontos indicados na Figura 5.

Sempre que uma placá de 75 cm for instalada sobre umorno encastrado, esse forno tem de estar equipado com umsystema de refrigeração por ventoinha.

Este aparelho tem de ser instalado de acordo com as normas e regulamentos em vigor e soit pode ser utilizdo num local bem ventilado. Leia as instruções antes de instalar ou de'utilizar este aparelho.

Um fogão ou placá a gás produzem calor e humidade na zona em que são instalados. Por isto, deve sempre certificar-se de que a ventilação{nesse local é boa, sera mantendo todas as passagens para o ar natural abertas, sera instalando um extractor com um tubo de evacuação. Se o electrodométrico for submetido a uma utilização intensa e prolongada, poderá ser necessária uma ventilação adicular, como, por exemplo, a abertura de uma janela ou o aumento da velocidade da ventoinha de exaustão eletrica, caso esteja instalada uma.

Se não puder ser instalado um extractor, deve ser instalada uma ventoinha elétrica numa parede exterior ou numa janela, conquanto a zona disponha de aberturas para ventilação e passagem de ar.

A ventoinha eletrica tem de estar agra a renovar completeness o ar no interior da cozinha 3 a 5 vezes por hora. O instalador deve cumprir todos os regulamentos e normasnationais aplicaveis.

2.1. LIGAÇAO ÉLECTRICA

Verifique os dados indicados na placar de caracteristicas do aparelho, afixada do lado de fora da placa, para se certificar de que tanto a alimentacao de energia como a tensione de entrada sao as adequadas.

Antes de proceder à ligação do aparelho, verifique oSYSTEMA de ligação à terra.

Por lei, esta placatem de ser ligadaa terra. Se estrequisito nao for comprido, o fabricante declina toda e qualquer responsabilitadepor eventuais danos materiais ou lesoes pessoas. Se o aparelho nao estiver equipado com una ficha, instale uma ficha adequada para a cargo indica na placacdecharacteristicas.O fio de ligaaoa terra e o fio amarelo/verde.A ficha tem de estar sempre accesivel.

Sempre que a placar directamente ligada à rede electrica, tem de ser instalado um disjuntor no circuito.

Sempre que o cabo de alimentação de energia estiver danificadodeferá o mesmo ser substituído por um专业技术e devidamente qualificado, de modo a fazer qualquer risco potencial.

O fio de ligação à terra (verde e amarelo) deve ser pelo menos 10 mm mais comprido do que os fios conductor e neutro.

O cabo de alimentação de energia deve ter uma�� transversal adequada à potência Tmaxa observada pela plac.

O fabricante recomenda que consulte a placá de caracteristicas do aparelho para se informar sobre as caracteristicas electrolycicas do mesmo e ainda que se assegure de que o cabo de alimentação de energia está do tipo 3 × 075 ~mm^2 H05RR-F.

Rede	CONDUTORL	L	Fio castanhoo
	TERRA		Fio verde/amarelo. Cabo de alimentação
	NEUTRO	N	Fio azul

O Sistema de desigamento tem de estar integrado na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação eletrica.

Se um equipamento não estiver equipado com um cabo de alimentação e uma ficha, ou com outros meiros para desligar da alimentação, precisa de umaSeparatedao de contacto em todos os pôlos que permit a desconexão total em condições de sobretensão de categoria III, e as instruções devem indicar que devem ser incorpados meiros para desligar na cablagem fixa de acordo com os regulamentos de ligação.

2.2. LIGACAO A REDE DE GÁS

Estas instruções destinam-se a pessoal qualificado, a instalação do equipamento deve estar de acordo com as normas nationais relevantes. (Apenas para o Reino Unido: por lei, a instalação/fornecimento de gás deve ser efectuada por um instalador registado "Corgi")

O trabalho deben ser efectuado com a alimentacao eletrica desligada. A placac de classificacao na placac indica o tipo de gas que deve ser utilizesao. A ligacao a alimentacao de gas ou a botija de gas deve ser executada deposito de ter verificado que e adequada para o tipo de gas que vai ser fornecido. Se nao estiver regulado corretamente, consultae as instruções dos paragrafos seguentes para alterar a configuracao do gas.

Para gás láquido (botija de gás), utilize reguladores de pressão que estejam em conformidade com as normas nationais relevantes.

Utilize開放os tubos, anilhas e juntas que estejam em conformidade com as normasnationais relevantes.

Nalguns modelos, é fornecida uma coisa de ligação tícica para colocar na instalação em paises onde este tipo de ligação é obligatório; na figura 8 está indicado como reconhecer os不同类型 típos de ligação (CY = cilindrica, CO = tícica). Em todos os casos, a coisacilindrica da ligação tem de ser ligada à placá.

Quando liga a colocar a alimentação de gás com mangueiras flexíveis, assegure que a distência Tmaxa coberta pela mangueira não ultrapassa os 2 metros.

O tubo flexivel deve ser montado de forma a não estar em contacto com uma parte móvil da unidade (por exemple, uma gaveta), e não passar por espécagos que possam fazer bloqueados.

Para fazer danos potenciais na plac, execute a instalação seguido, esta sequência (figura 6):

1) Tal como é ilustrado, monte as peças pela sequência:

A:Adaptador cilindrico macho 1/2,

B:Junta 1/2

2)Aperte as justas com as chaves, recordando que deve colocar os tubos em posicao.

3) Ligue o encaixe C na alimentacao de gásutilizando um tubo rigido de cobre ou um tubo de aço flexivel.

IMPORTANTE: fazer umaverification final de fugas nas ligações dos tubosutilizandouma saponária.Nuncautilizeuma chama. Igualmente, certificque-se que o tubo flexivel não está em contacto comuna peçaovel do armario (porexample,gaveta) e que não está situado onede possa ser danificado.

Aviso: Se cheirar a gás perto deste equipamento, desligue a alimentação de gás do equipamento e contacte direcamente o técnico. Não procure a fuga com uma chama viva.

2.3. ADAPTAÇÃO DA PLACA A DIFERENTES TIPOS DE GÁS

Para adaptar a placá aos不同类型iros de gásdeferá executar as operações que passamos a redesver em seguida:

• remova as grelhas e os queimadores
• insira una chave hexagonal (7 mm) no suporte do queimador (Figura 7)
• Desenrosque o injector e substitua-o por um que sera adequado ao tipo de gás que vai ser utilizado (consulte aanela dos temas de gás.)

2.4. REGULAÇÃO DA ALTURA MINIMA DA CHAMA

DepoS de acender os queimadores, rode o botão de commando para a posicao correspondente ao minimum e remove o botão da placu (basta aplicar uma pressao ligeira).

Servindo-se de uma chave de fendas pouco, pode fazer a posicao do parafuso da forma indica na Figura 9.

Se rodar o parafuso para a direita está a reduzir o fluxo de gás, e se o rodar para a esquerda está a AUGmente-lo. Ajuste o parafuso esta forma até obter uma chama com uma alta aproximada de 3 a 4 mm e, em seguida, volta a montar o botão de commando.

Sempre que o gás disponible for o gás GPL (gás de garrafa), o parafuso de regulação da chama piloto tem de ser rodado (para a direita) até PRENDER.

DepoS de ter regulado a placa para o tipo de gás que vai ser utilizado, substitua a placa de caracteristicas antigia, com os dados relativos ao gás para que a placa está preparada,PGA placa adequada ao tipo de gás para que a placa foi regulada (esta placá é fornecida com a placá).

3. UTILIZACAO DA PLACA INSTRUÇÉS PARA O UTILIZADOR

Esta placíasolepodesserutilizadaparaofimparaquefoiconcebida,ouseja, paraumautilizaçãodométrica,sendo qualqueroutrualiter��çãoconsideradamipropria e,porconsequinte,perigosa.Ofabricantedeclina todae qualquerresponsabilitadepor danos decorrentesdeumulitizaçãoimprúpádaplaca.

3.1. COMO UTILIZAR O QUEIMADOR DE GÁS

Para ligar os queimadores, aproxime um fósforo acesso do queimador, empurre o botão de commando para dentro e rode-o para a esquerda.

Se os queimadores não tiverem sido realizados durante algunos días, espere algunossegundos antes de acender o queimador, para permitir a evacuationde arque se tenha acumulado nos canos.

Se a sua placá dispuser de um isqueiro electrónico, proceda da segunte forma:

empurre o botão de commando para dentro e rode-o para a esquerda, para a posicao com o símbolo do isqueiro.

ligue o queimador, premindo o botão com o símbolo da fazer.

Se a sua placacestiver equipada com ignicao electrònica so tem de empurrar o botao de commando para dentro e de o rodar até ao*símbolo de ignião

O Sistema de ignicao (isqueiro) continua a gerar faicas quando o botao de commando estiver a ser premido.

Se o queimador não se acender em 5 segundos, rode o botão de commando para a posicao 0 e repita a operacao.

No caso dos modelos com torneira de segurarca (que certa a alimentacao de gas no caso de a chama se apagar acidentalmente), os queimadores são aceses da forma descrita acima, sentido que, no entanto, delve manter o botao de commando premido duranteperia de 5 a 6segundos antes de queimador estar acaso.

ATENÇA:

Antes de ligar a placá gás,deferécertificar-sede que os queimadores e os espalhadores está correctamente instalados. CONSELHOS GERAIS

Para asseguar os melhores resultados possíveis,deer ter o cuidado de ajustar o tamanho dos recipientes de fundo plano ao tamanho dos queimadores de gás, conforme pode ver naabela abaixo. TabelaA.

Tipo di queimador	Ø recipiente (cm)	Energia (kW)	G20/20 mbar (Metano)	G30/28-30 mbar (LPG)
A Auxiliar	12 - 18	1,00	95 l/h	73 g/h
SR Semi-rápido	18 - 24	1,75	167 l/h	127 g/h
R Rápido	24 - 26	2,50	238 l/h	182 g/h
UR Ultra-rápido	24 - 28	3,50	333 l/h	255 g/h
QC De coroa dupla	24 - 28	4,00	381 l/h	291 g/h

Tabela A

Sempre que utilizes recipientes≦queiros,regule o queimador de modo a que a chama nao saia pelos lados do recipiente. Nunca utilize recipientes com um fundo concave ou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão para a posção de desligado e espere pelo menos 1 minuto antes de o voltar a tentar ligar.

Se, com o passar do tempo, as torneiras do gás ficarem perras é necessário lubrificá-las.

Trata-se de uma operação quesoleve ser levada acabo por um专业技术evidamente qualificado.

Crianças sem supervolvimento não devem nem limpar, nem manter este aparecido.

Nunca utilize abrasivos, detergentes corrosivos, produits de branqueamento ou acidos. Evite quaisquer produits acidos ou alcalinos (limão, sumo, vinagre, etc.) nas zonas esmaltadas, envernizadas ou de aço inoxidável.

Quando limpa as zonas esmaltadas, envernizadas ou Cromadas, utilize uma saponária quente ou um detergente não caustico. No aço inoxidável, utilize a solução de limpeza apropriada.

Os queimadores podem ser limpos com uma saponária. Para restaurar o seu brilho original, utilize um produto dométrico para aço inoxidável. Depois de limpar, seque os queimadores e coloque-os de novo.

É importante que os queimadores sejam colocadoscorrectamente.

Grelhas e queimadores cromados

As grelhas e os queimadores cromados tem tendência para escurcer com o passar do tempo. Isto é perfeitamente normal, inevitavel até, e não prejudica o bom funcionaamento da plac.

No entanto, se quiser proceder à substituição das grelhas e dos queimadores escurecidos, basta entrada em contacto com a)nossa assistência Tecnica, a qual poderadacquirir as peças sobressalentes em causa.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

Antes de solicitar a comparência de um técnico do Servço de Assistência Técnica, agradecemos que proceeda às seguides verificações:

• certifique-se de que a ficha está devidamente inserida na tomada e de que o fusível tem a amperagem correcta e não disparou;

• de que o gás está a ser devidamente alimentado à placá.

Se não consiguiro detectar o problema:

desligue o aparelho, não o tente reparar, e entre em contacto com a Assistência Técnica.

6. PROTEÇÃO DO AMBIENTE

Este electrodométrico está marcado em conformidade com o disporto na directiva comunitária 2002/96/CE relativa aos resíduos deequipamentos electricos e electrónicos (REEE).

Ao assegurar que este produits é eliminadocorrectamente, está aaabdar a prevenir aspotécnicas consequências negativas para o ambiente e para a saude Públicaresultantes de uma eliminação

incorrecta desteproduo.

O*simbelo no produit indica que este produit não pode ser eliminado com os residuos domesticos. De facto, ele tem de ser entrega nos pontos de recolha apropriados, para reciclagem de equipments electricos e electrónicos.

A eliminacao deste produit tem de ser efectuada em conformidade com a leiqislação local sobre eliminacao de resíduos.

Para informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, agradecemos que entre em contacto com as entidades responsaveis do seu@municipio, com o seu service de eliminação de resíduos domesticos ou com o estabelecimento em que este produit foi adquirido.

CE Declaração de conformidade: Este equipamento, nas zonas destinadas a estar em contacto com alimentos, está em conformidade com os regulamentos constantes nas directivas EEC 89/109.

O equipamento cumpre as Directivas Europeias 2006/95/EC, 2004/108/EC e 2009/142/EC, e emendas posteriores.

O fabricante não sera responsable por qualquer impreciso resultante da impressão ou erros de transcrição contidos esta documentação. Reservamos o direito de efetuar modificações aos produits de acordo com o necessário, incluindo os direitos de consumo, sem prejuizo das caracteristicas relacionadas com segurança ou função.

Tabela 1

PIANI COTTURA DA INCASSO
Queimador	1	1	2	3	2
	4 gásQC / R / SR / AUX	4 gásR / 2 SR / AUX	5 gásQC / 2R / SR / AUX	4 gásQC / R / SR / AUX	5 gásUR / 2R / SR / AUX
Tipo/referência	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X
Dispositivos de proteção em caso de apagamento acidente da chama	SIM	SIM	SIM	SIM	SIM
Auxiliar(AØ 50 mm)	1	1	1	1	1
De coroa dupla ( QC Ø 135 mm)	1	-	1	1	-
Ultra-rápido(URØ 110 mm)	-	-	-	-	1
Semi-rápido(SR Ø 75 mm)	1	2	1	1	1
Rápido(R Ø 100 mm)	1	1	2	1	1
Tipo de gás/energia instalados:
Energia	9.25 kW	7.00 kW	11.75 kW	9.25 kW	11.25 kW
G 20/20 mbar (metano)	881 L/h	666 L/h	1119 L/h	881 L/h	1071 L/h
G 30/28-30 mbar (GPL)	673 g/h	509 g/h	854 g/h	673 g/h	818 g/h
Classe de instalação	3	3	3	3	3
Tensão/frequency V/Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
Potência absorvida	15 W	15 W	15 W	15 W	15 W
Isqueiro (ignícia电解trica)	SIM	SIM	SIM	SIM	SIM
Dimensoes do produits	595 x 510	595 x 510	745 x 510	745 x 510	745 x 510

Este aparelho foi exclusivamente concebido para uma utilização não profissional, ou sera, dométrica.

O fabricante não sera responsavel por quaisquer imprecisões resultantes de impressão ou transcrição de erros contidos na presente brochura. Reservamo-nos ao direito de efetuar alterações aos produits, conforme necessário, incluindo as taxas de consumo, sem prejuizo das caractécticas relacionadas com a segurarou ou funconamento.
