MANUAL DE UTILIZADOR CIE 633 B3/1 CANDY

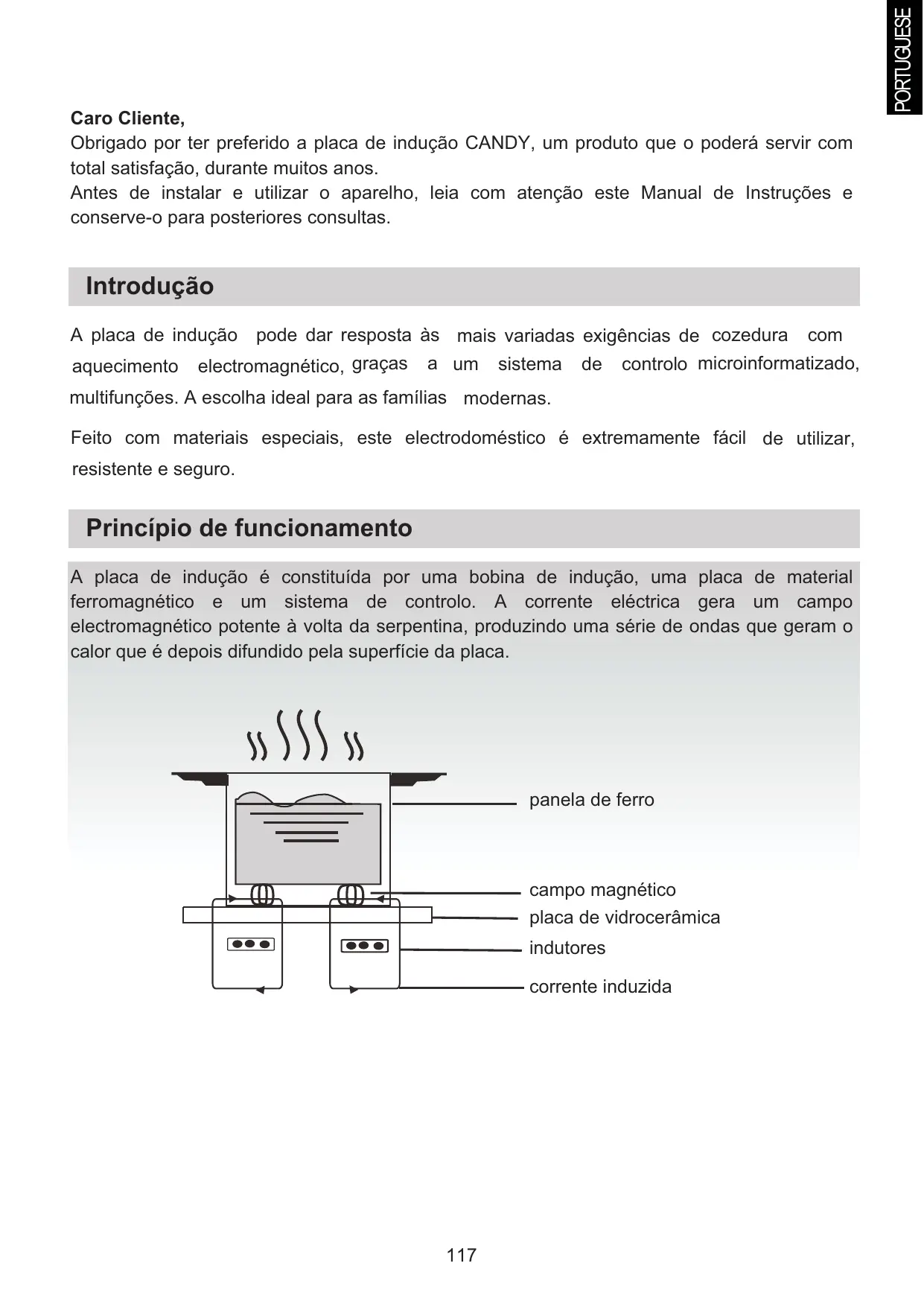

Introdução A placa de indução pode dar resposta às mais variadas exigências de cozedura com aquecimento electromagnético, graças a um sistema de controlo microinformatizado, multifunções. A escolha ideal para as famílias modernas. Feito com materiais especiais, este electrodoméstico é extremamente fácil de utilizar, resistente e seguro. Princípio de funcionamento A placa de indução é constituída por uma bobina de indução, uma placa de material ferromagnético e um sistema de controlo. A corrente eléctrica gera um campo electromagnético potente à volta da serpentina, produzindo uma série de ondas que geram o calor que é depois difundido pela superfície da placa. panela de ferro campo magnético placa de vidrocerâmica indutores corrente induzida

PORTUGUESE Caro Cliente, Obrigado por ter preferido a placa de indução CANDY, um produto que o poderá servir com total satisfação, durante muitos anos. Antes de instalar e utilizar o aparelho, leia com atenção este Manual de Instruções e conserve-o para posteriores consultas. Segurança Instalação Esta placa é destinada a uso doméstico. Preocupados em melhorar constantemente os nossos produtos, reservamo-nos o direito de os alterar para que acompanhem a evolução técnica. Protecção contra sobreaquecimento sensor temperatura verifica constantemente a temperatura dentro da placa. Quando se regista uma temperatura superior à do nível de segurança, a placa desliga-se automaticamente. Sinalização de objectos em contacto com a placa Quando o diâmetro da panela colocada sobre o disco for inferior a 80 mm, se a panela em causa for não magnética (como por exemplo as panelas de alumínio) ou ainda, em caso de abandono de pequenos utensílios (como facas, garfos ou chaves) sobre a placa, o sistema disparará um sinal sonoro automaticamente, durante cerca de 1 minuto. Se o problema persistir, a placa entra automaticamente em standby. Selecção do equipamento de instalação

1. Fure o tampo da banca segundo as

medidas indicadas na figura. Para uma instalação correcta é necessário deixar um espaço de, pelo menos, 5 cm à volta do furo. Verifique se a espessura do tampo de suporte da placa do fogão é, pelo menos, de 30 mm e se o material que o constitui é resistente a temperaturas altas, a fim de evitar deformações por radiação do calor da placa (figura 1). (figura 1) Aviso de calor residual Quando a placa for utilizada durante um período de tempo prolongado, há que ter em conta que a placa se mantém com calor residual durante algum tempo. Assim, a letra “H" no display aparece, para avisar que é necessário manter-ser afastado da placa.

2. Verifique sempre se a placa de indução

está bem fixada na sua base de fixação e se o ar que entra e sai circula perfeita e livremente (figura 2). Autodesactivação como protecção A autodesactivação é outra função de segurança da sua placa de indução. Activa-se automaticamente se a placa for deixada acesa. Os tempos predefinidos para desactivar automaticamente a placa do fogão variam em função do nível de potência utilizada e vêm indicados no quadro abaixo: Nível de potência A zona de cozedura desliga-se automaticamente após 1-3 8 horas 4-6 4 horas 7-9 2 horas

Quando a panela é retirada do disco no fim da cozedura, a placa de indução não pode parar aquecimento imediatamente, desligando-se apenas depois do sinal sonoro tocar durante 1 minuto. A_h _djWa[ (figura 2) Nota: A distância mínima de segurança entre a placa e o eventual armário colocado superiormente deve ser de, pelo menos, 760 mm. Muito importante: Pessoas com pacemaker devem utilizar este electrodoméstico sob orientação do seu médico.

Suporte Advertências

1) A placa de indução tem de ser instalada

por pessoal qualificado. Não faça a instalação sozinho.

2) A placa de indução não pode ser

montada em frigoríficos, congeladores, máquinas de lavar louça ou secadores de roupa.

3) A placa de indução deve ser instalada de

modo a garantir a melhor irradiação de calor possível.

4) A parede e a área por baixo da placa de

indução têm de ser resistentes ao calor.

5) Para evitar danos, a película de cola

entre a placa do fogão e a superfície de fixação também tem de ser resistente ao calor. Descrição da placa de indução Entrada de ar Placa de vidrocerâmica

4. Ligações eléctricas

A ligação da placa do fogão à rede eléctrica deverá ser feita por pessoal qualificado e respeitando as normas em vigor. Os vários modos de ligação da placa estão indicados na figura 3. Voltagem frequência Painel de controlo Esquema do painel de controlo CIE4630B3 CIE4630B

Ligação eléctrica 400V 2-N 50/60HZ Saída de ar

Preto Castanho Cinzento e Azul Amarelo/verde Preto e Castanho Cinzento e Azul Amarelo/verde

1. Regulação de potência 3.

4. Botão de segurança

PORTUGUESE Verifique se a instalação eléctrica da sua casa é provida de uma ligação à terra eficaz segundo as normas e disposições de lei. A ligação à terra è obrigatória. O fabricante declina toda e qualquer responsabilidade por eventuais danos provocados a pessoas ou coisas decorrentes do não cumprimento desta norma. Se o aparelho for desprovido de ficha de ligação à corrente eléctrica, aplique no cabo uma ficha normalizada com capacidade para aguentar a carga indicada na placa de características do aparelho em questão. Se desejar uma ligação à rede eléctrica fixa, será necessário intercalar entre o aparelho e a rede um dispositivo de corte omnipolar com distância mínima entre os contactos de 3 mm. Se o cabo eléctrico estiver danificado ou a precisar de ser substituído, é necessário que a operação seja feita por pessoal especializado. O cabo não pode ser dobrado ou esmagado.

3. Após colocar a placa na posição de

montagem, fixe-a à banca com quatro suportes (conforme figura). A seguir, ajuste cada um dos suportes segundo a espessura do tampo da banca. Instruções para utilização

2. A função “boost” pode trabalhar em todas as

Preparação antes de utilizar: Imediatamente após a ligação, a placa emite um sinal sonoro e todos os indicadores luminosos começam a piscar durante 1 segundo, indicando que a placa de indução está em standby. Coloque a panela sobre a zona de cozedura seleccionada. zonas de cozedura.

3. Na activação da função “boost” o mesmo lado

da zona de cozedura passa automáticamente para o nível 2. Instruções de funcionamento Após pressão do botão “ON/OFF”, todos os indicadores luminosos mostram o símbolo “-“. Seleccione a zona de cozedura em que colocou a panela. O indicador luminoso do nível de potência da zona seleccionada começa a piscar. Prima, então, as teclas “+” ou “-“. O display indicará 5 como valor standard. Regule o nível de potência desejado com as teclas “+” ou “-“. Premindo as teclas “+” e “-” simultaneamente, as programações anteriores serão anuladas e a zona da placa de indução desligada. Ver quadro da pág. 121 para informações sobre a potência específica de cada zona de cozedura da placa de fogão. Nota: Após pressão da tecla “ON/OFF”, a placa de indução permanece em standby se não se fizer nenhuma operação no prazo máximo de 1 minutos. Função BOOST (cozedura rápida) Para maior rapidez de cozedura prima o botão “BOOST”, depois de seleccionar a zona da placa, com o indicador de potência a indicar “P”. Cancelamento da função “BOOST” Seleccione a zona em que está em função o modo de funcionamento BOOST e prima o botão BOOST para cancelar esta programação. A potência regressará ao nível original. Se a tecla “-“ for premida durante a função BOOST, o sistema define o nível de potência

Utilização do temporizador Prima a tecla "+" ou "-" dessa zona de cozedura; o indicador luminoso correspondente fica a piscar. Para activar a função de temporização, prima uma das teclas "+" ou "-" do temporizador; pode definir um tempo entre 1 e 99 minutos. De cada vez que premir individualmente a tecla "+" do temporizador, o tempo aumenta em incrementos de um minuto. Se mantiver a tecla "+" do temporizador premida, o aumento do tempo é feito em incrementos de 10 minutos. Se o tempo assim regulado exceder os 99 minutos, o temporizador será automaticamente reposto a zero (ou seja, é regulado um tempo de "0" minutos). O mesmo se aplica à tecla "-" do temporizador. Confirmação da regulação do temporizador

1. Pode agora regular o tempo, premindo uma

das teclas "+" ou "-" do temporizador.

2. Regulado o tempo pretendido, o indicador

luminoso do temporizador pisca durante 5 segundos, para confirmar automaticamente o tempo assim regulado. Nota:

1. A função BOOST dura um máximo de 5

minutos. Decorrido este período de tempo a placa volta à sua programação de origem.

Modo de segurança Para assegurar a segurança de crian ças, a placa de indu çã o possui um dispositivo de bloqueio. Para bloquear: pressione a tecla "Interlock", a placa entra em modo "Interlock", no relógio surgem as letras "Lo". As outras teclas estão desactivadas excepto a tecla "ON/OFF". Desbloquear Pressione a tecla "Interlock" durante 3 segundos e a placa voltará ao seu funcionamento normal. Potência máxima de cada uma das zonas de cozedura CIE4630B3 CIE4630B Normal Boost Normal Boost

CIE3637B Normal Boost As potências indicadas podem variar segundo o material e dimensões da panela. Selecção dos recipientes de cozinha para cozinhar sertã de ferro panela de aço inoxidável chaleira de aço inoxidável esmaltado tacho de ferro caçarola esmaltada fervedor de ferro frigideira de ferro

1. Há múltiplos recipientes indicados para utilização em cozedura na placa de indução.

Esta placa de indução permitir-lhe-á identificá-los e testá-los, aplicando um dos métodos seguintes: Coloque a panela sobre a zona de cozedura. Se no indicador desta zona de cozedura aparecer referido um nível de potência, significa que a panela é utilizável mas se, em vez disso, começar a piscar o símbolo " ", é sinal de que a panela não é própria para utilizar em placa de indução.

2. Coloque um íman na panela. Se houver atracção entre os dois elementos, significa

que a panela é própria para cozedura em placa de indução. Nota: O fundo do recipiente terá de conter materiais que permitam condução magnética. A panela deverá ter base plana e diâmetro superior a 14 cm.

PORTUGUESE Anulação da regulação do temporizador Se pretender anular a regulação do temporizador, prima simultaneamente as teclas "-" e "+"; o indicador apresenta a indicação "0" e a regulação do temporizador é anulada. Avisos de segurança e manutenção Utilize um interruptor de alimentação de segurança próprio. Exclusivamente para utilização em interior. Na lavagem da placa de indução não use água directamente. Nunca utilize a panela sem alimentos no interior para cozinhar porque, além de poder danificar-se, é perigoso! Não aqueça alimentos embalados em caixa sem abrir previamente a respectiva tampa, para evitar riscos de explosão, por dilatação provocada pelo calor. Após utilização prolongada, a zona de cozedura fica muito quente. Não toque na superfície da placa, para evitar queimaduras! Verifique periodicamente se, por baixo da placa, há objectos que possam impedir a livre circulação de ar (por ex. vidro, papel, etc.). Não deixe sobre a placa utensílios de metal, como facas, garfos e colheres, porque também aquecem. Nunca utilize a placa de indução próximo de aquecedores a gás ou fogões a querosene. Não arrume detergentes ou materiais inflamáveis debaixo da placa de indução. Se a superfície da placa se partir, desligue tudo para evitar choques eléctricos. Não utilize panelas com fundo rugoso ou irregular, para evitar danificar a superfície vidrocerâmica da placa. Limpe a placa de indução com regularidade, a fim de evitar que a acumulação de sujidade impeça o bom funcionamento do electrodoméstico. Mantenha o aparelho fora do alcance das crianças e de todas as pessoas sem pleno uso das suas faculdades e não permita que utilizem o aparelho sem supervisão. Se o cabo eléctrico estiver danificado, tem de ser substituído por pessoal técnico especializado. ATENÇÃO!:Não eliminar este produto como resíduo doméstico. É necessário que seja recolhido separadamente, para submeter a tratamento especial. Este electrodoméstico está marcado de acordo com a Directiva Europeia 2002/96/CE sobre eliminação de resíduos de equipamentos eléctricos e electrónicos (REEE). Respeitando as directivas impostas sobre a eliminação deste produto, contribuirá para prevenir potenciais efeitos negativos para o meio ambiente e a saúde que, diversamente, poderiam decorrer da sua eliminação inadequada. Este símbolo aplicado no produto indica que não pode ser eliminado como resíduo doméstico normal e que tem de ser levado a um centro de recolha selectiva próprio para reciclagem de equipamentos eléctricos e electrónicos. Para mais informações sobre o tratamento, eliminação e reciclagem deste produto, contacte os serviços municipalizados locais ou dirija-se à loja onde comprou o aparelho.

PORTUGUESE Limpeza e manutenção A superfície da placa de indução pode ser limpa, segundo um dos processos indicados no quadro abaixo: Tipo de sujidade Pouco sujo Muito sujo Incrustações Açúcar, plástico ou alumínio fundido Como limpar Molhar com água quente e depois secar Molhar com água quente e secar com uma esponja abrasiva própria para vidrocerâmica Deitar vinagre branco sobre a incrustação e limpar depois com um pano macio, ou utilizar um detergente específico. Para remover os resíduos, utilizar um raspador próprio para vidrocerâmica (para proteger o vidro, é preferível utilizar produtos à base de silicone) Material a utilizar na limpeza Esponja Esponja especial para vidrocerâmica Folha adesiva específica para vidrocerâmica Folha adesiva específica para vidrocerâmica Nota: Antes de qualquer operação de limpeza, desligue sempre o aparelho da rede eléctrica. Avarias e soluções Em caso de anomalia, a placa de indução activa automaticamente as suas funções de protecção e dispara os códigos de protecção correspondentes: Problema F0/F1/F2 F3-F8 Causa possível Avaria da ventoinha Avaria no sensor de temperatura E1/E2 Tensão eléctrica anómala E3/E4 Temperatura anómala E5/E6 Irradiação de calor insuficiente Solução Contactar o fornecedor Contactar o fornecedor Verificar se há corrente eléctrica. Após a verificação, ligar de novo o aparelho Verificar a panela Ligar de novo o aparelho depois de arrefecido Esta uma lista das avarias mais comuns. Não desmonte a placa de indução por si, para evitar perigos e não provocar danos maiores. SERVIÇO DE ASSISTÊNCIA A CLIENTES Antes de chamar o serviço de Assistência Técnica Se o aparelho não funcionar, aconselhamos: — Verificar se a ficha está bem adaptada na tomada de corrente; — Verificar o quadro de avarias indicado acima. Se não conseguir localizar a causa do problema de funcionamento: desligue o aparelho, não lhe mexa e chame o Serviço de Assistência Técnica.

Declaração especial Todo o conteúdo deste manual foi submetido a cuidadosa verificação. No entanto, o fabricante declina toda e qualquer responsabilidade por erros ou omissões na impressão. Além disso, numa eventual revisão do Manual de Instruções, o fabricante reserva-se o direito de introduzir eventuais alterações técnicas, sem qualquer aviso prévio. O aspecto e cor do equipamento correspondem aos do produto actual.
