KÄYTTÖOHJE CIE 633 B3/1 CANDY

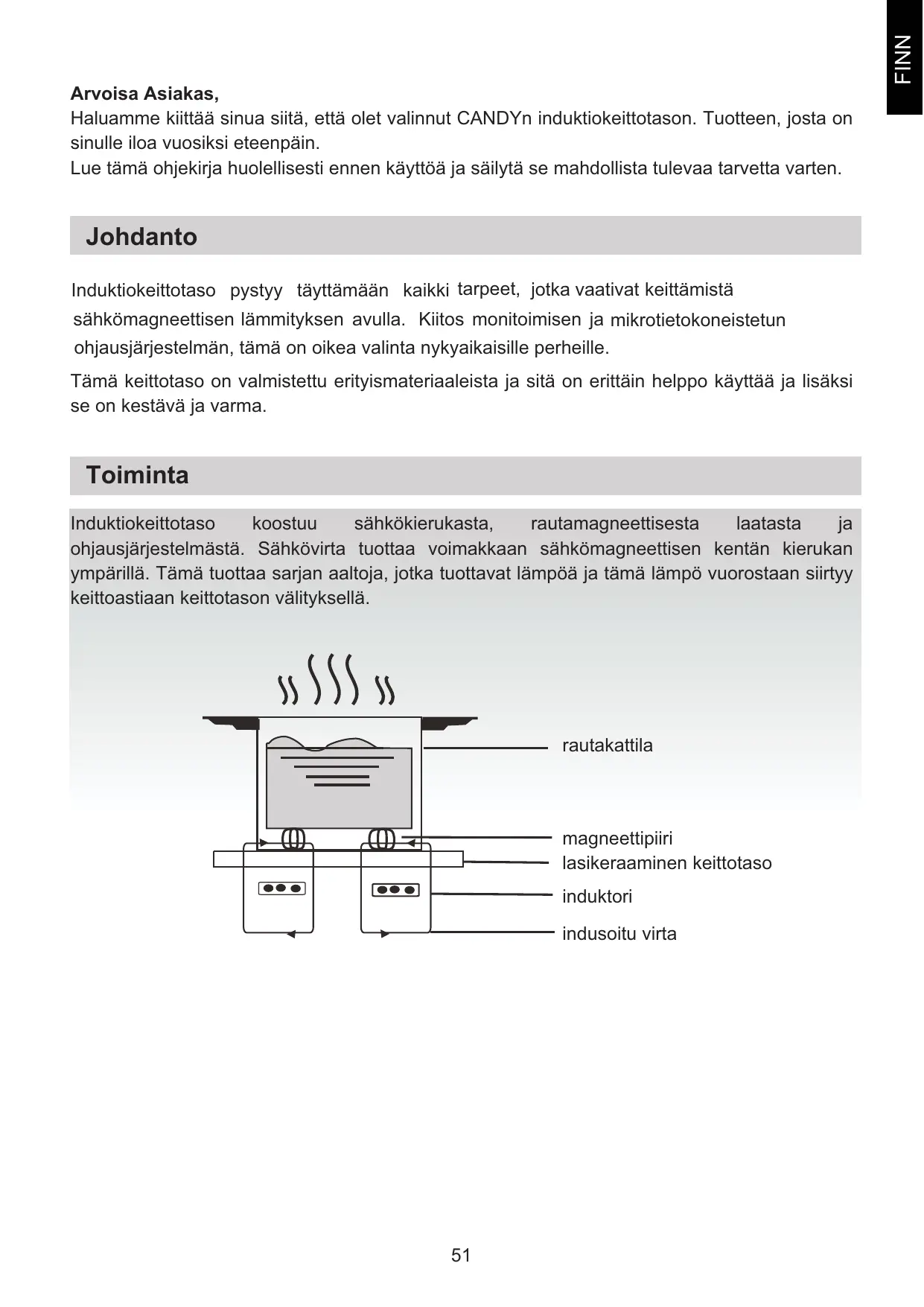

FINN Arvoisa Asiakas, Haluamme kiittää sinua siitä, että olet valinnut CANDYn induktiokeittotason. Tuotteen, josta on sinulle iloa vuosiksi eteenpäin. Lue tämä ohjekirja huolellisesti ennen käyttöä ja säilytä se mahdollista tulevaa tarvetta varten. Johdanto Induktiokeittotaso pystyy täyttämään kaikki tarpeet, jotka vaativat keittämistä sähkömagneettisen lämmityksen avulla. Kiitos monitoimisen ja mikrotietokoneistetun ohjausjärjestelmän, tämä on oikea valinta nykyaikaisille perheille. Tämä keittotaso on valmistettu erityismateriaaleista ja sitä on erittäin helppo käyttää ja lisäksi se on kestävä ja varma. Toiminta Induktiokeittotaso koostuu sähkökierukasta, rautamagneettisesta laatasta ohjausjärjestelmästä. Sähkövirta tuottaa voimakkaan sähkömagneettisen kentän kierukan ympärillä. Tämä tuottaa sarjan aaltoja, jotka tuottavat lämpöä ja tämä lämpö vuorostaan siirtyy keittoastiaan keittotason välityksellä. rautakattila magneettipiiri lasikeraaminen keittotaso induktori indusoitu virta

Turvallisuus Asennus Asennuksen suoritus

1. Tee reikä huonekalun pintaan kuvassa

annettuja mittoja noudattaen. Oikea asennus vaatii vähintään 5 cm tilan tason ympärille. Varmista, että tuki johon taso upotetaan, on vähintään 30 mm paksu ja että sen valmistusmateriaali kestää korkeita lämpötiloja. Näin vältetään, ettei keittotason tuottama lämpö vääristä tuen muotoa (kuva 1). Olemme suunnitelleet tämän keittotason kotitalouskäyttöön. Olemme aina valmiita parantamaan tuotteitamme ja siksi varaamme oikeuden tehdä tekniseen kehitykseen liittyviä muutoksia. Ylikuumenemissuoja Sensori kontrolloi lämpötilaa keittotason sisässä. Jos lämpötila ylittää turvatason, levy sammuu automaattisesti. Ilmoitus keittolevyllä olevista esineistä Jos levylle laitetaan kattila, jonka halkaisija on alle 80 mm tai pieniä esineitä (kuten veitsiä, haarukoita, avaimia) tai ei magneettinen kattila (esim. alumiinista valmistettu), akustinen ilmoitus laukeaa automaattisesti ja soi noin 1 minuutin ajan. Jos ongelma jatkuu, keittotaso menee automaattisesti valmiustilaan. (kuva 1) Jälkilämmön hälytys Kun keittolevyä käytetään pidemmän aikaa, saattaa jäädä jälkilämpöä. Näytössä näkyvä kirjain ”H” varoittaa koskemasta keittotasoon. Suoja automaattisammutuksella Automaattisammutus on yksi induktiokeittotason suojatoimista. Automaattisammutus aktivoituu automaattisesti, jos keittotaso on unohdettu päälle. Keittotason automaattisammutus riippuu käytetystä tehosta, kuten käy ilmi seuraavasta taulukosta: 1-3 Aika, jonka jälkeen keittoalue sammuu automaattisesti 8 tuntia 4-6 4 tuntia 7-9 2 tuntia Tehotaso

2. Varmista aina, että induktiokeittotaso on

lujasti kiinni tukitasossa ja hyvin tuuletettu (kuva 2).

Kun lopuksi kattila otetaan pois, induktiokeittotaso ei enää lämmitä ja 1 minuutin pituisen, akustisen merkinannon jälkeen keittotaso sammuu. A_h _djWa[ (kuva 2) Huomio Sydämentahdistinta käyttävät henkilöt voivat käyttää tätä kotitalouskonetta ainoastaan lääkärin seurannassa. Huomio: keittotason ja sen yläpuolella mahdollisesti olevan elementin välillä on oltava ainakin 760 mm:n tila.

3. Asetettuasi keittotason, kiinnitä se

tukitasoon neljällä neliöllä (kuten kuvassa). Säädä sitten jokainen neliö tukitason paksuuden mukaan. Varmista, että sähkölaitteisto on varustettu tehokkaalla maattokytkennällä säädösten ja määräysten mukaan. Maadoitus pakollista. Valmistaja ei ole vastuussa vahingoista henkilöille tai esineille, jotka johtuvat tämän säädöksen noudattamatta jättämisestä. Jos laitteesta puuttuu pistoke, liitä kaapeliin standardisoitu pistoke, joka kestää kilvessä ilmoitetun kuormituksen. Jos halutaan kiinteä liitäntä verkkoon, on laitteen ja verkon välille asennettava moninapainen katkaisin, jonka kontaktien väli on ainakin 3 mm. Jos kaapeli on vaurioitunut, saa sen vaihtaa ainoastaan tehtävään pätevä henkilökunta. Kaapeli ei saa taittaa tai litistää. Neliö Varotoimenpiteet (1) Induktiokeittotason saa asentaa ainoastaan tehtävään koulutettu henkilökunta. Älä asenna itse. (2) Induktiokeittotasoa ei saa asentaa jääkaappien, astianpesukoneiden tai kuivaajien päälle. (3) Induktiokeittotaso tulee asentaa niin, että voidaan taata optimaalinen käytettävissä oleva lämpö. (4) Keittotason alapuolella olevien seinien ja alueiden on oltava lämmönkestäviä. (5) Keittotason tukitasoon kiinnittävän ohuen kalvon on oltava lämmönkestävää vaurioiden välttämiseksi. Induktiokeittotason kuvaus Lasikeraaminen taso

Kytkennän sähköverkkoon saa suorittaa ainoastaan tehtävään koulutettu henkilökunta ja kytkentä on tehtävä voimassaolevia normeja noudattaen. Keittotason kytkentätavat on annettu kuvassa 3: Jänniteja taajuus 400V 2N 50/60HZ 220240V 50/60HZ Ohjauspaneeli Ilman ulostulo Ohjauspaneelin kaavio CIE4630B3 Sähkökytkentä Musta Ilman sisääntulo Ruskea Harmaa ja sininen Keltainen/ Vihreä CIE4630B

CIE3640X Harmaa ja sininen Keltainen/ Vihreä

4.Turvalukituksen painike

2. Tehostintoiminto toimii kaikilla keittoaluella

3. Kun tehostintoiminto on käytössä, saman

puolen keittoalueen teho laskee automaattisesti tasolle 2 Valmistelut ennen käyttöä: Heti keittotason sytyttämisen jälkeen kuuluu akustinen signaali ja kaikki valodiodit vilkkuvat 1 sekunnin ajan osoittaen keittotason olevan valmiustilassa. Aseta kattila valitulle keittoalueelle Toimintaohjeet Painikkeen ”ON/OFF” painamisen jälkeen kaikki valodiodit näyttävät merkkiä ”-”. Valitse keittoalue, jossa kattila on. Valitun alueen tehotason valodiodi vilkkuu. Paina painikkeita ”+” tai ”-”, näytössä näkyy standardiasetuksena 5. Säädä painikkeilla ”+” tai ”-” haluttu tehotaso. Painamalla yhtä aikaa painikkeita ”+” ja ”-”, aikaisemmat asetukset nollataan ja keittotason alue sammuu. Katso taulukosta sivulla 55 keittotason eri alueiden tehot. Huomio: painettuasi painiketta ”ON/OFF”, induktiokeittotaso pysyy valmiustilassa jos mitään toimenpiteitä ei tehdä 1 minuuttiin. ”BOOST”-toiminnon peruutus Kun BOOST toiminto on valittuna, valitse kolmas (oikealla, takana) keittoalue ja paina BOOST – painiketta tai ” - ” – painiketta peruuttaaksesi BOO ST – toiminnon. Keittoalue palautuu nyt alkuperäiseen asetukseen. Ajastus Paina kyseessä olevan keittoalueen “+” tai “-“ painiketta, jolloin vastaava merkkivalo alkaa vilkkua. Aktivoidaksesi ajastuksen paina ”+” tai ”-” painiketta, ajastusmahdollisuus on 1 – 99 min. Painamalla ”+” painiketta kerran, aika lisääntyy yhdellä minuutilla. Jatkamalla ”+” painikkeen painamista, aika lisääntyy 10 minuutilla. Mikäli aika-asetus ylittää 99 min, ajastus palaa automaattisesti ”0” minuuttiin. Käytäntö on sama ”-” painikkeella. Ajastuksen vahvistus

1. Painamalla ”+” tai ”-” painiketta, ajastus

voidaan nyt asettaa.

2. Kun ajastuksen merkkivalo on vilkkunut 5

sekunnin ajan, asetettu aika on automaattisesti vahvistettu. BOOST-toiminto (pikalämmitys) Keittämisen nopeuttamiseksi, paina painiketta ”BOOST” valittuasi keittoalueen. Näytössä näkyy ”P”. Huomio:

1. BOOST-toiminto kestää korkeintaan 5

minuuttia, jonka jälkeen keittotaso palaa alkuasetuksiin. Ajastuksen peruutus Painamalla ”+” ja ”-” painikkeita samanaikaisesti, näytössä näkyy ”0” ja ajastus on peruutettu.

Lukituksen avaaminen Pidä lukituslaitteen (Interlock) painiketta painettuna 3 sekunnin ajan. Keittoalueiden maksimiteho Keittoalue CIE4630B3 CIE4630B Normaali Boost

CIE3637B Normaali Boost Normaali Boost

Annetut tehot voivat vaihdella kattilan valmistusmateriaalin ja mittojen mukaan. Kattiloiden valinta valurautapaistinpannu paistettuja ruokia varten emaloitu teräskeitin emalikattila teräskattila valurautakasari valurautapannu valurauta-astia

1. On olemassa laaja valikoima sopivia astioita käytettäväksi induktiokeittotasolla.

Tämä keittotaso tunnistaa ne ja testaa ne käyttämällä yhtä seuraavista tavoista: Aseta kattila keittoalueelle. Jos keittoalueen näyttöön ilmestyy teho, kattila on sopiva. Jos taas ilmestyy symboli ” ”, kattila ei sovi induktiokeittotasolle.

2. Laita magneetti kattilaan. Jos kattila vetää magneettia puoleensa, on kattila sopiva

käytettäväksi induktiokeittotasolla. HUOM: Kattilan pohjan on oltava materiaalista, joka mahdollistaa magneettisen induktion. Kattilan pohjan on oltava tasainen ja halkaisijan on oltava yli 14 cm.

FINN Turvatoiminto lasten turvallisuuden vuoksi, induktiokeittotaso on varustettu lukituslaitteella. Lukitaksesi paina lukituspainiketta (Interlock): keittotaso lukittuu, ajastimen näytössä näkyy symboli ”Lo” ja kaikki muut toiminnot ovat poissa päältä. Turvallisuus ja huolto Käytä syöttöä varten olevaa turvakytkintä. Ainoastaan sisäkäyttöön. Älä ikinä pese suoraan vedellä induktiokeittotasoa. Älä ikinä käytä tyhjää kattilaa (ilman, että kattilassa on valmistettavaa ruokaa), koska kattila saattaa vahingoittua ja tämä on muutenkin vaarallista. Älä lämmitä pakkauksissa olevia ruokia ilman, että avaat ne ensin. Näin vältät, etteivät pakkaukset räjähdä lämpölaajenemisesta johtuen. Pitkän käytön jälkeen keittoalue pysyy hyvin lämpimänä. Palovammojen välttämiseksi, älä koske keittotason pintaa. Tarkista säännöllisesti, että keittotason alla ilma pääsee kiertämään vapaasti (ettei tukkeena ole esim. lasia, paperia ym.). Älä jätä keittotasolle metalliesineitä kuten veitsiä, haarukoita, lusikoita tai kattilan kansia, koska ne saattavat kuumentua. Älä ikinä käytä sähköistä keittotasoa kaasukeittimien tai kerosiinilämmittimien lähellä. Älä säilytä induktiokeittotason alla puhdistusaineita, pesuaineita tai syttyviä materiaaleja. Jos keittotason pinta hajoaa, sammuta kaikki välttääksesi saamasta sähköiskua. Älä käytä karkeapohjaisia kattiloita, koska ne saattavat vahingoittaa keittotason lasikeraamista pintaa. Puhdista keittotaso säännöllisesti välttääksesi lian kasaantumista ja että laitteen hyvä toiminta heikkenisi. Pidä laite lasten ulottumattomissa tai anna lasten käyttää ainoastaan aikuisen valvonnassa. Jos syöttöjohto on vahingoittunut, tehtävään koulutettu tekninen henkilökunta saa vaihtaa sen. HUOMIO: älä hävitä tätä laitetta yleisjätteen seassa. Laite on hävitettävä erikseen. Tämä kodinkone on valmistettu sähkö- ja elektronisten laitteiden hävitystä koskevan direktiivin 2002/96/EC mukaan. Laitteen hävittäminen direktiivejä noudattaen auttaa ehkäisemään ympäristölle ja terveydelle aiheutuvia vahinkoja, jotka olisivat mahdollisia jos laite hävitettäisiin muulla tavalla. Tämä symboli osoittaa, että tuotetta ei voi hävittää tavallisten kotitalousjätteiden seassa, vaan se on toimitettava sähkö ja elektronisten laitteiden kierrätyskeskukseen. Lisätietoja hävittämisestä ja kierrätyksestä saa paikallisilta jätteiden hävityksestä vastaavilta viranomaisilta tai siitä liikkeestä, josta tuote on ostettu.

FINN Puhdistus ja huolto Keittotason pinta on puhdistettava seuraavalla tavalla: Likatyyppi Miten puhdistetaan vähän likainen erittäin likainen kuumalla vedellä, kuivaa sen jälkeen kuumalla vedellä ja kuivaa sitten lasikeramiikalle tarkoitetulla hankaussienellä. Kaada vaaleaa etikkaa kohtiin, joissa on pinttynyttä likaa ja puhdista pehmeällä rievulla tai käytä tähän tarkoitukseen olevaa puhdistusainetta. poistaaksesi jäänteet käytä lasikeramiikalle tarkoitettua raappaa (lasin suojelemiseksi on parempi käyttää silikonipohjaista tuotetta). pinttynyt lika sulanut sokeri, muovi tai alumiini Puhdistukseen käytettävä väline sieni lasikeramiikalle tarkoitettu erikoissieni lasikeramiikalle tarkoitettu tarrapaperi lasikeramiikalle tarkoitettu tarrapaperi Huomio: kytke kodinkone irti ennen puhdistamista. Vikailmoitus ja tarkistus Vian ilmetessä induktiokeittotaso laittaa päälle automaattisesti suojatoiminnon ja näytössä näkyvät seuraavat koodit: Ongelma F0/F1/F2 F3-F8 Mahdolliset syyt vika tuulettimessa lämpötila-anturissa vika E1/E2 normaalista poikkeava sähköjännite E3/E4 normaalista poikkeava lämpötila E5/E6 riittämätön lämmön säteily ratkaisu ota yhteyttä myyjään ota yhteyttä myyjään tarkista sähkön syöttö ja tämän jälkeen laita laite uudelleen päälle. tarkista kattila sytytä laite uudestaan sen jälkeen kun se on jäähtynyt Tämä on luettelo yleisimmistä vioista. Välttääksesi vaarat ja välttääksesi aiheuttamasta isompia vahinkoja, älä purkaa itse induktiokeittotasoa. ASIAKASPALVELU Ennen tekniseen tukeen soittamista Jos laite ei toimi suosittelemme: — tarkistamaan, että pistoke on kunnolla laitettu pistorasiaan; — tarkistamaan yllä annetun taulukon yleisimmistä vioista. Jos vian syytä ei löydy: sammuta laite ja soita tekniseen tukeen.

Eritysilmoitus Tämän käsikirjan sisältö on tarkastettu huolella. Valmistaja ei ole vastuussa painossa tapahtuneista virheistä tai puuttuvista osista. Lisäksi ohjekirjan tarkistuksen yhteydessä, mahdolliset tekniset muutokset voidaan lisätä ilman etukäteisilmoitusta. Tuotteen kuva viittaa tämänhetkiseen tuotteeseen.
