MANUAL DE UTILIZADOR HHE 90 F HA IX HOTPOINT

Instruções para montagem e utilização Coifa PT

Instalação, 74 Instalação, 74

Descrição do exaustor, 79 Painel de controlo, 79

Funcionamento, 80 Manutenção, 81 Limpeza, 81 Limpieza filtro antigordura, 81 Limpieza do de carvão activo, 81 Instalação e substituição do filtro, 81 Substituição das lâmpadas, 82

HDAI HDSI HFI HDA HDS HF HFD Segurança geral, 83 Eliminação, 83

! É importante conservar este livrete para podê-lo consultar a qualquer momento. Em caso de venda, cessão ou mudança, certificar-se que o mesmo fique junto com o produto. ! Ler cuidadosamente as instruções: as mesmas apresentam importantes informações sobre a instalação, uso e segurança. ! Não efectuar variações eléctricas ou mecânicas no produto ou nos tubos de fuga. ! A sua coifa está pronta para ser utilizada na versão filtrante.

Instalação Conexão eléctrica A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível. Se não dotada de ficha (conexão directa à rede) ou a tomada não se encontra em zona acessível, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação. Atenção: antes de conectar novamente o circuito da coifa com a alimentação de rede e de verificar seu correcto funcionamento, controlar sempre que o cabo de rede esteja montado correctamente.

Conexão a um tubo de descarga Conectar a coifa a tubos e orifícios de descarga de parede com diâmetro equivalente à saída de ar (flange de união). O uso de tubos ou orifícios de descarga de parede com diâmetro inferior determinará uma diminuição da performance de aspiração e um drástico aumento do ruído. Declina-se qualquer responsabilidade a este respeito. ! Caso estas normas não sejam respeitadas a empresa declina qualquer responsabilidade.

A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões eléctricos e 65cm no caso de fogões a gás ou mistos. Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tectos. Todavia, é necessário interpelar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/tecto. A parede/tecto deve ser suficientemente robusta para suportar o peso da coifa. A coifa é fornecida em duas versões: modelo para parede e modelo para tecto (Ilha). A coifa pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas. Instalação modelo para tecto (Ilha) 1. Regular a extensão da estrutura de suporte da coifa; desta regulação dependerá a altura final da coifa. Nota: Em alguns casos a secção superior da treliça é fixada à secção inferior com 1 ou vários parafusos, eventualmente verificar e tirar temporariamente para permitir a regulação da estrutura de suporte. 2. Fixar as duas secções da estrutura com um total de 16 parafusos (4 em cada canto). Aplicar 1 ou 2 elementos de suporte (com base a quanto previsto em dotação) na secção superior, em uma extensão superior à mínima, de modo a reforçar a mesma. Nota: por motivos de transporte 1 elemento de suporte já pode estar temporariamente fixado com 2 parafusos à treliça, eventualmente deslocá-lo para a posição desejada ou terminar sua fixação com 6 parafusos adicionais. Para tanto proceder como segue: a. Alargar ligeiramente os elementos de suporte a serem fixados de modo a podê-los aplicar na parte externa da estrutura. b. Posicionar o elemento de reforço logo acima do ponto de fixação das duas secções da estrutura e fixar com um total de 8 parafusos (2 em cada canto). Se fornecido, fixar o segundo elemento de reforço em posição equidistante entre o primeiro elemento de reforço e o lado superior da treliça, fixar com 8 parafusos (2 em cada canto). Nota: ao posicionar e fixar o/s elemento/s de reforço, verificar que estes não impeçam uma fácil fixação do tubo de descarga (versão aspirante) ou do deflector (versão filtrante). 3. Enganchar a coifa à treliça, controlar o perfeito enganche – para enganchar a coifa à treliça fixar firmemente os 16 parafusos (4 em cada canto). 4. Aplicar, verticalmente ao plano de cozimento, o gabarito de furação ao tecto (o centro do gabarito deverá corresponder ao centro do plano de cozimento e os lados deverão ser paralelos aos lados do plano de cozimento – o lado do gabarito com a escrita FRONT corresponde ao lado painel de controlo). Predispor a conexão eléctrica.

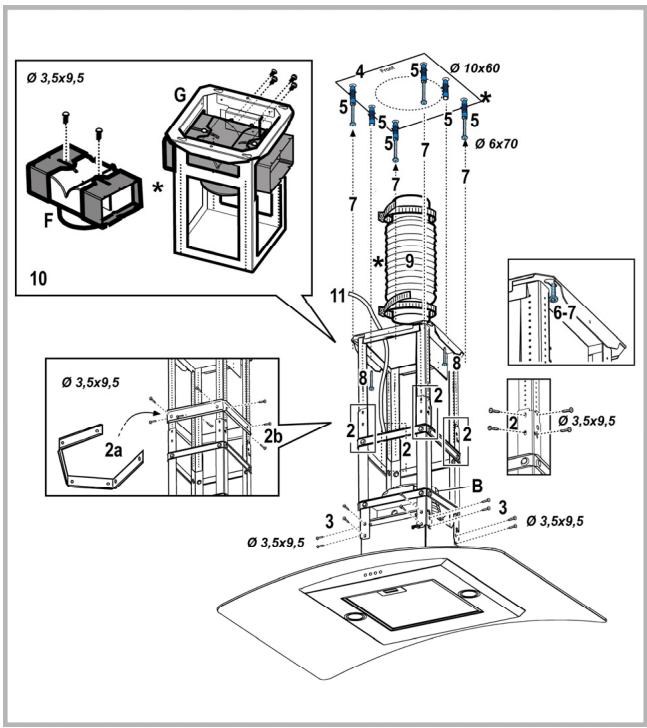

5. Furar como indicado (6 furos para 6 buchas para parede - 4 buchas para enganche), fixar 4 parafusos nos furos externos deixando um espaço entre a cabeça do parafuso e o tecto de cerca de 1cm. 6. Enganchar a treliça do tecto aos 4 parafusos (ver operação 4). 7. Fixar firmemente os 4 parafusos. 8. Introduzir e fixar firmemente mais 2 parafusos nos furos para a fixação de segurança que ficaram livres. 9. Introduzir um tubo de descarga no interior da treliça e conectá-lo ao anel de união do vão motor (tubo de descarga e abraçadeiras de fixação não fornecidos). O tubo de descarga deverá ser suficientemente comprido de modo a alcançar o externo (Versão aspirante) ou o deflector F (Versão filtrante). 10. Somente para versão filtrante: montar o deflector F na treliça e fixá-lo com 4 parafusos ao respectivo elemento de suporte, enfim, conectar o tubo de descarga ao anel de conexão posto no deflector. 11. Executar a conexão eléctrica à rede doméstica; a rede eléctrica deverá ser alimentada somente depois de terminada a instalação.

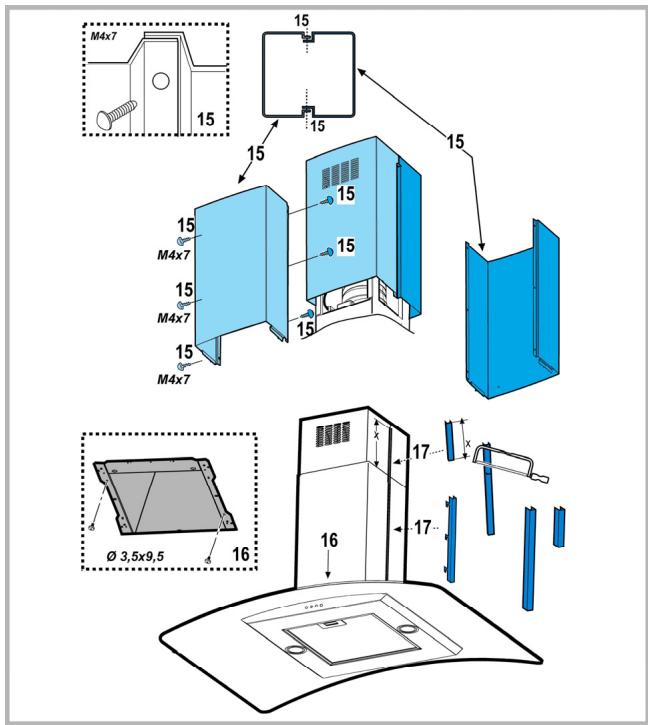

12. Aplicar as porcas com ganchos de fixação dentro das secções das chaminés superiores e inferiores em correspondência dos rasgos rectangulares, no total devem ser montadas 14 porcas. 13. Acoplar as duas secções superiores da chaminé como cobertura da treliça de modo que os rasgos presentes nas secções fiquem posicionados um no mesmo lado do painel comandos e o outro no lado oposto. Fixar as duas secções com 8 parafusos (4 em cada lado – ver também o desenho em planta para o acoplamento das duas secções). 14. Fixar o conjunto chaminé superior à treliça nas proximidades do tecto com dois parafusos (um de cada lado).

15. Acoplar as duas secções inferiores da chaminé como cobertura da treliça, utilizar 6 parafusos (3 em cada lado, ver também o desenho em planta para o acoplamento das duas secções). 16. Inserir a secção inferior da chaminé na respectiva sede como cobertura completa do vão motor e da caixa de conexões eléctricas, e fixar com dois parafusos pela parte interna da coifa. 17. Aplicar 2 tampas (fornecidas em dotação) como cobertura dos pontos de fixação das secções da chaminé (ATENÇÃO! AS TAMPAS PARA A CHAMINÉ INFERIOR PODEM SER RECONHECIDAS POR SEREM MAIS ESTREITAS E MENOS PROFUNDAS). As tampas mais largas e mais profundas são aquelas que devem ser utilizadas para a chaminé superior, estas devem ser cortadas sob medida. 18. Alimentar novamente a rede eléctrica agindo no painel eléctrico central e controlar o correcto funcionamento da coifa.

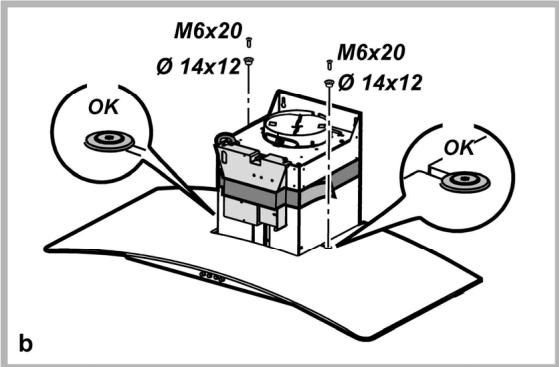

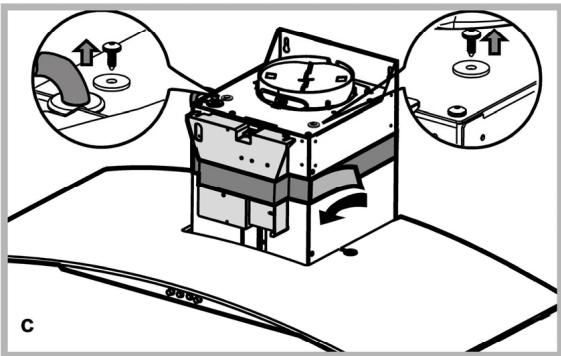

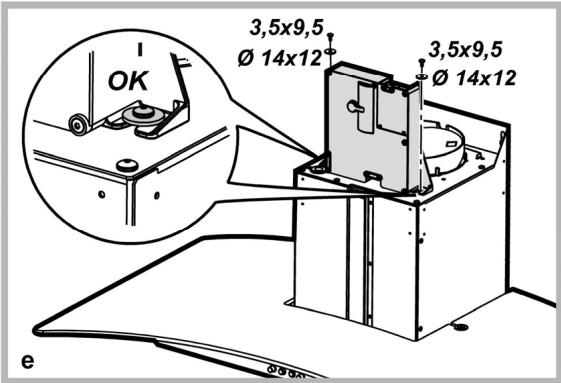

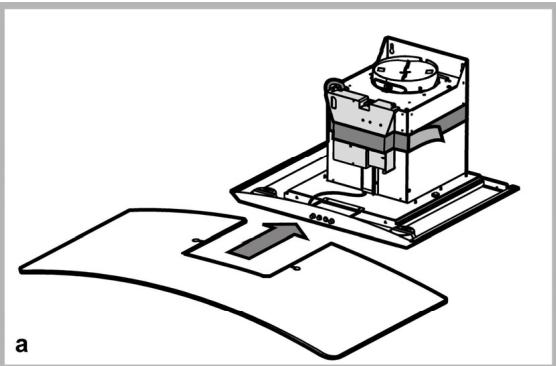

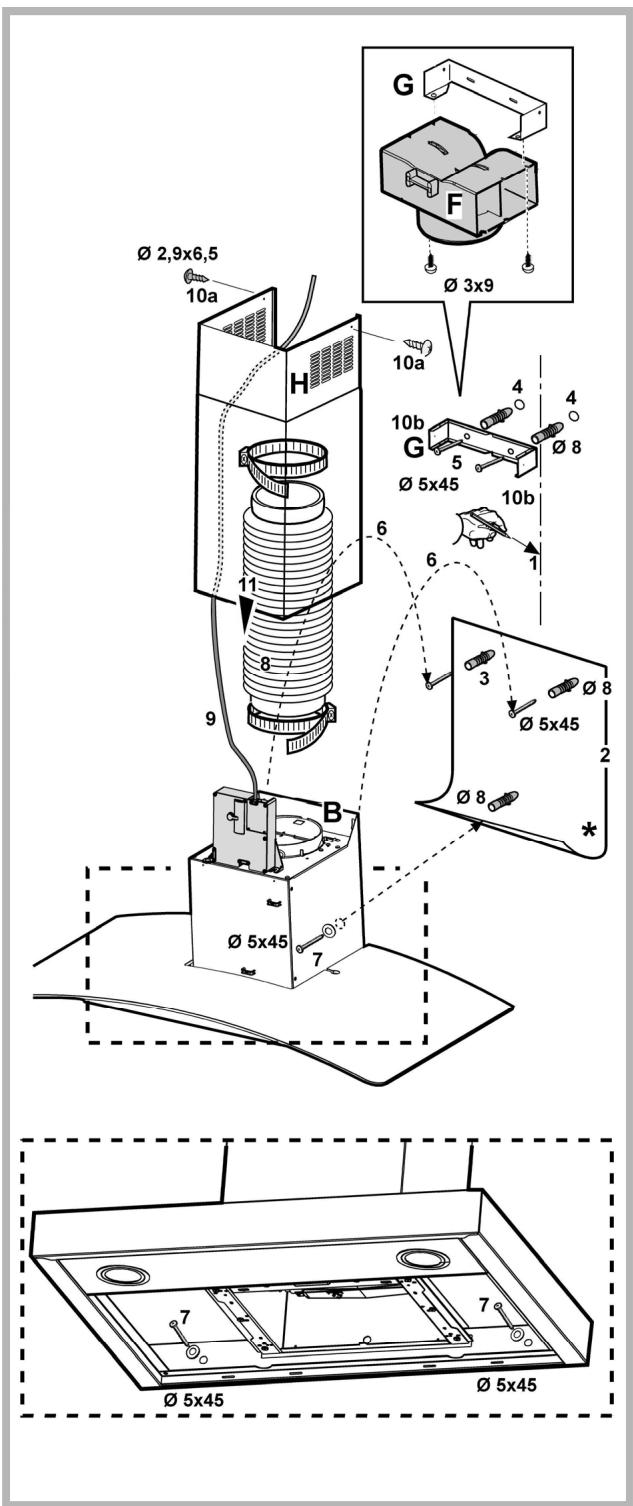

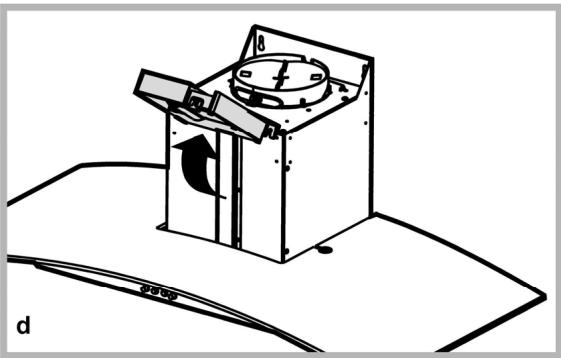

Instalação modelo para parede Quando o anteparo vapores é fornecido desmontado deve ser fixado como indicado na Fig. a,b. A caixa de conexão eléctrica deve ser fixada como indicado na Fig. c,d,e.

1. Utilizando um lápis, desenhar uma linha na parede até o tecto, correspondente à linha de centro, isto facilitará as operações de instalação. 2. Aplicar o gabarito de furação à parede: a linha de centro vertical impressa no gabarito de furação deverá corresponder à linha de centro desenhada na parede, além disso a borda inferior do gabarito de furação corresponde à borda inferior da coifa. 3. Furar como indicado no gabarito, inserir as buchas e fixar 2 parafusos nos furos superiores deixando um espaço entre a cabeça do parafuso e a parede de cerca de 1cm. Nota: Executar sempre todos os furos indicados no gabarito: os 2 superiores servem para enganchar a coifa enquanto os furos inferiores (geralmente 1 central ou vários laterais) servem para a fixação definitiva e de segurança. 4. Aplicar o elemento de suporte chaminés “G” à parede aderente ao tecto, utilizar o elemento de suporte chaminés como gabarito de furação (se presente, o pequeno rasgo no suporte deve coincidir com a linha anteriormente traçada na parede) e marcar a lápis 2 furos, executar os furos, inserir 2 buchas. 5. Fixar o elemento de suporte chaminés à parede com 2 parafusos. 6. Pendurar a coifa aos 2 parafusos superiores (ver fase de instalação 3). 7. Introduzir e roscar no/s furo/s inferior/es os parafusos (e anilha/s) para a fixação definitiva (OBRIGATÓRIO!) em seguida, após ter verificado a disposição da coifa, APERTAR TODOS OS PARAFUSOS inferiores e superiores. Nota: os pontos de fixação inferiores são visíveis tirando o filtro gorduras e se encontram nos lados e no centro da coifa (neste último caso após ter tirado o chassis do filtro de carvão activado se presente). Em todo caso aconselha-se utilizar, quando disponíveis, os furos laterais para aumentar a estabilidade da coifa. 8. Efectuar a conexão a um tubo (tubo e abraçadeiras para a fixação não fornecidos, a serem adquiridos) para a descarga dos fumos ao anel de conexão posto sobre a unidade motor aspirante. Em caso de uso da coifa na versão aspirante a outra extremidade do tubo deverá ser conectada a um dispositivo de expulsão fumos para o externo. Caso se deseje utilizar a coifa na versão filtrante, fixar o deflector F ao elemento de suporte chaminés G e conectar a outra extremidade do tubo ao anel de conexão posto no deflector F. 9. Executar a conexão eléctrica. 10. Aplicar as chaminés e fixá-las em cima com 2 parafusos (10a) ao elemento de suporte chaminés “G“ (10b). 11. Deixar a secção inferior da chaminé escorregar como cobertura completa do conjunto aspirante até

inseri-la na respectiva sede sobre a coifa.

Remontar o chassis do filtro de carvão activado e o/s filtro/s gorduras e controlar o perfeito funcionamento da coifa.

Descrição do exaustor

PT Painel de controlo

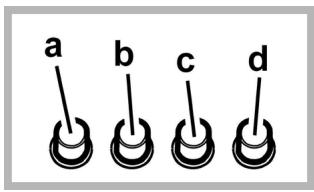

Interruptor luz ON/OFF. Interruptor OFF/velocidade 1 Selecção velocidade 2 Selecção velocidade 3

! Para favorecer uma evacuação optimizada dos odores, aconselha-se ligar a coifa, na potência mínima, antes do início do cozimento. Além disso, aconselhase desligar a mesma 10/15 minutos após o fim de cada cozimento. ! Aconselha-se efectuar frituras sob a coifa somente sob vigilância constante. ! É proibido efectuar cozimento flambée dos alimentos sob a coifa pois existe o risco de provocar incêndios. O melhor rendimento do aparelho é obtido com evacuação externa: dentro do possível aconselha-se utilizar a coifa nesta versão.

Versão Aspirante Os vapores são evacuados para o externo por meio de um tubo de descarga fixado ao flange de conexão que se encontra sobre a coifa. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão. Na parte horizontal o tubo deve ter uma leve inclinação para cima (cerca de 10°) de modo a poder transportar o ar para fora mais facilmente. Se a coifa for dotada de filtros de carvão activado, estes deverão ser tirados.

Versão filtrante Deve ser utilizado um filtro de carvão activado, disponível junto ao seu revendedor. O ar aspirado será desengordurado e desodorizado antes de ser reintroduzido no ambiente através da grelha superior.

Manutenção ! Durante os trabalhos de limpeza e manutenção sempre é necessário isolar a coifa da rede de alimentação. Portanto, desligar a tomada. De modo a assegurar uma eficiência óptima e constante da coifa, recomenda-se efectuar regularmente sua manutenção (cada 10 dias aproximadamente).

Limpeza A coifa deve ser limpa freqüentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros gorduras). Para a limpeza use um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio. O fabricante declina toda e qualquer responsabilidade pelos danos ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas anteriormente.

PT Limpieza do de carvão activo Retém os odores desagradáveis produzidos durante a cozedura. A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses. NÃO pode ser lavado ou regenerado.

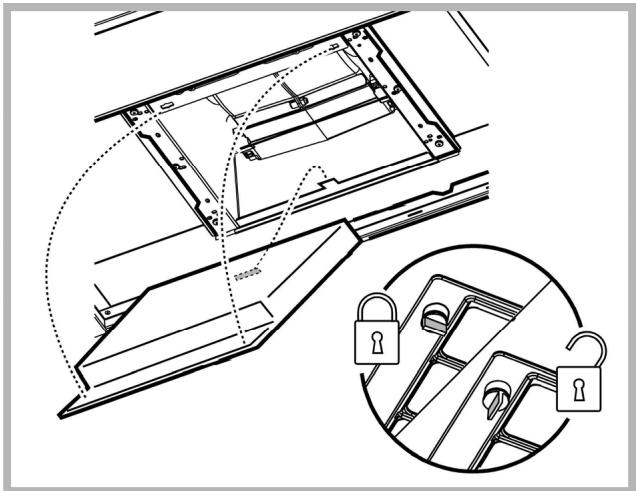

Instalação e substituição do filtro Montagem Prender o filtro a carvão activo antes na parte traseira na lingueta metálica do exaustor, depois na parte dianteira com os dois botões. Desmontagem Remova a estrutura segua filtro rodando de 90° os botões que a fixam ao exaustor.

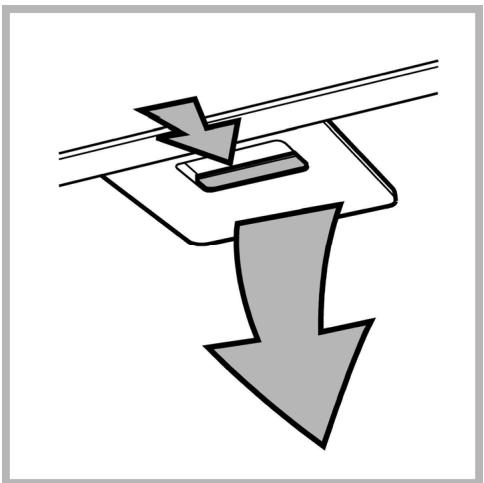

Limpieza filtro antigordura Capta as partículas de gordura derivantes do cozimento. Deve ser limpo uma vez por mês com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram. Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

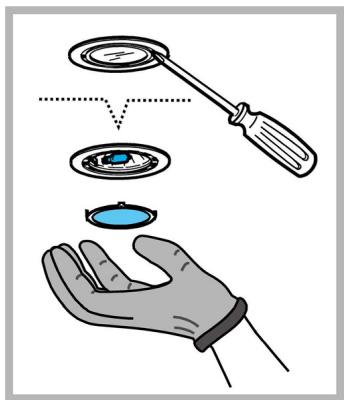

PT Substituição das lâmpadas Desligar o aparelho da rede eléctrica; Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias. 1. Extraia a protecção servindo-se de uma pequena chave de parafuso ou ferramenta semelhante como alavanca. 2. Substitua a lâmpada queimada. Utilize exclusivamente lâmpadas de halogéneo de 12V - 20W max - G4, tomando o cuidado para não as tocar com as mãos. 3. Feche a cobertura (fixação por encaixe).

Atenção! Não conectar o aparelho à rede eléctrica enquanto a instalação não tiver sido totalmente completada. Antes de qualquer operação de limpeza ou manutenção, desligar a coifa da rede eléctrica tirando a ficha ou desligando o interruptor geral da habitação. O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento excepto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso da aparelhagem por parte de uma pessoa responsável pela segurança das mesmas. As crianças devem ser controladas de maneira que não brinquem com o aparelho. Nunca utilizar a coifa sem a grelha correctamente montada! A coifa NUNCA deve ser utilizada como plano de apoio excepto se isto não tiver sido expressamente indicado. Quando a coifa de cozinha é utilizada contemporaneamente com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação. O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozinhar alimentos directamente na chama sob a coifa. O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado. A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie. No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais. A coifa deve ser limpa frequentemente tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas neste manual). A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio. Não utilizar ou deixar a coifa sem lâmpadas correctamente montadas devido ao possível risco de choque eléctrico. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho derivantes da inobservância das instruções indicadas neste manual.

Despejo do material de embalagem: ater-se às normas locais, de modo que as embalagens possam ser reutilizadas. ! Em caso de anomalias dirigir-se ao serviço de assistência técnica autorizado e exigir peças de reposição originais. ! As informações e dados técnicos podem sofrer modificações e o fabricante, em conformidade com os progressos da técnica, mantém o direito de efectuar as modificações que considerar oportunas sem a obrigação de aviso prévio. Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico. A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
