MANUAL DE UTILIZADOR HCM 510 Bravilor Bonamat

1. Instruções de operação .... 37

1.1 Introdução 37
1.2 Dados técnicos 37
1.3 Precauções de segurança 38

2. Instalação e procedimento operacional inicial.... 38

2.1 Dados de instalação 38
2.2 Procedimento operacional inicial.... 39

3. Operação.... 39

4. Manutenção 40

4.1 Limpeza 40

4.1.1 O reservatório de leite.... 40
4.1.2 A torneira.... 41
4.1.3 A parte externa.... 41

1. Instruções de operação

Para operar o aquecedor de leite de forma adequada e segura, leia atentamente as instruções a seguir.

1.1 Introdução

Os aquecedores de leite dos modelos HM 505, HM 510 e HM 520 funcionam com o sistema "banho-maria" (panela dupla), no qual o reservatório de leite é suspenso em uma panela com água quente. Um termostato mantém a água na jaqueta na temperatura selecionada.

O termostato pode ser ajustado para a temperatura desejada com um botão externo, que também pode ser usado para desligar o aparelho inteiro.

Para que o aparelho funcione adequadamente, a água na jaqueta deve ser mantida no nível correto, que pode ser verificado por meio do medidor de nível.

No caso improvável de a água na camisa ser insuficiente, o superaquecimento é evitado por um dispositivo de segurança que pode ser reiniciado na parte externa do aparelho. Uma vareta com um pequeno copo que repousa sobre a superfície do leite mostra a quantidade de leite no aparelho.

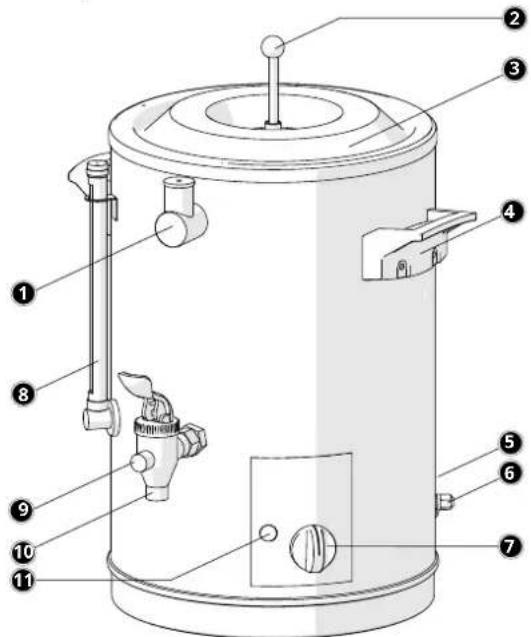

1. entrada para água
2. tampa com vareta de medição
3. parte externa da camisa de água
4. alças
5. entrada de cabo com cabo de
6. conexão
7. botão de reset para proteção contra fervura e secagem
8. botão liga/desliga e de ajuste medidor de nível
9. tampa
10. torneira
11. luz piloto

Os seguintes acessórios são fornecidos com o aparelho:

• tampa com vareta de medição
• escova para lavar louça
• escova para medidor de nível

1.2 Dados técnicos

	HM 505 HM 510 HM520
capacidade 5 litros 10 litros	20 litros
temperatura do leite 30° - 85 °C	30° - 85 °C	30° - 85 °C
tensão 1 (50/60Hz) 220 - 240 V~	220 - 240 V~	220 - 240 V~
potência 1 2000 - 2380 W	2000 - 2380 W	2000 - 2380 W
tensão 2 (50/60Hz) -	220 V~	220 V~
potência 2	-	3000 W	3000 W
jaqueta com teor de água ± 3 litros		± 5.5 litros	± 9.5 litros

1.3 Precauções de segurança

Ao usar o aparelho, as seguintes regras devem ser levadas em conta:

1. O aparelho fica muito quente quando está em uso.
2. Não mova o aparelho quando ele estiver cheio de leite e (na jaqueta) de água quente.
3. Como o leite é um produto perecível, ele não deve ser deixado no reservatório por mais tempo do que o estritamente necessário.
4. Após cada uso, limpe completamente o reservatório de leite e todos os componentes que entram em contato com o leite (HIGIENE).
5. Permaneça com o aparelho durante as operações de manutenção (como limpeza). O aparelho nunca deve ser imerso em água.
6. Lave as mãos depois de trabalhar com um agente de limpeza forte.
7. Ao instalar o aparelho, certifique-se de observar as normas e os padrões locais.
8. O sistema elétrico do aparelho deve ser adequadamente aterrado.
9. Em circunstâncias normais, alguma água sempre permanece no aparelho; lembre-se disso se o aparelho for exposto a temperaturas abaixo de 0°C.
10. Quando o aparelho não for usado por algum tempo ou se não estiver funcionando corretamente, é recomendável remover o plugue da tomada.
11. Todos os reparos devem ser realizados por um técnico qualificado.

2. Instalação e procedimento operacional inicial

Ao instalar o aparelho e operá-lo pela primeira vez, lembre-se das instruções acima (pontos 2, 8, 9, 10 e 12).

2.1 Dados de instalação

Posicione o aquecedor de leite em uma superfície sólida e nivelada onde possa ser conectado à rede elétrica.

O aquecedor de leite é fornecido com um cabo de modelo padrão e um plugue conectado. Se o plugue tiver sido equipado com um fusível embutido (13A), ele não deve ser usado, a menos que o fusível tenha sido blindado.

Se o plugue conectado não se encaixar na tomada, ele deve ser cortado e substituído por um plugue adequado. O plugue antigo deve ser descartado, pois pode ser perigoso se inserido em uma tomada.

Tenha em mente as instruções a seguir ao instalar um novo plugue:

1. O núcleo amarelo-esverdeado (terra) deve ser conectado ao terminal marcado com a letra E ou com o símbolo de terra (You com a cor verde ou amarelo-esverdeada.
2. O núcleo azul (neutro) deve ser conectado ao terminal marcado com a letra N ou O ou com a cor preta.
3. O núcleo marrom ou preto restante deve ser conectado ao terminal marcado com as letras L, F ou P ou com a cor vermelha.

IMPORTANTE

▶ A rede elétrica de núcleo triplo é codificada por cores da seguinte forma:

núcleo verde e amarelo • terra

núcleo azul • neutro

Este é o procedimento a ser seguido quando o aparelho for usado pela primeira vez:

1. Limpe bem o reservatório de leite e todos os componentes que entram em contato com o leite com um agente de limpeza e uma escova. Não se esqueça de retirar uma pequena quantidade de agente de limpeza do reservatório para limpar a torneira adequadamente também.
2. Após a limpeza, enxágue bem o reservatório e todas as peças que foram limpas com água quente para remover todos os vestígios do agente de limpeza. Enxágue também a torneira, retirando a água quente do reservatório.
3. Posicione o aparelho.
4. Remova a tampa da entrada de água e encha a jaqueta com água até a linha mais alta do medidor de nível. Recoloque a tampa.

O aparelho está pronto para ser usado.

3. Operação

Ao usar o aparelho, tenha em mente as instruções fornecidas na introdução (pontos 1, 2, 3 e 4).

1. Antes de usar, enxágue bem o reservatório de leite com bastante água quente. Retire um pouco da água da torneira para enxaguá-la adequadamente também.
2. Verifique se a água na jaqueta é suficiente. O nível deve estar entre as duas linhas do medidor de nível. Se o nível estiver abaixo da linha mais baixa, a água deve ser completada até a linha mais alta.
3. Enxágue bem todas as outras peças que entram em contato com o leite (tampa, vareta, etc.) com bastante água quente.
4. Encha o reservatório de leite com leite.
5. Recoloque a tampa com a vareta de medição no reservatório.
6. Coloque o plugue na tomada.
7. Ligue o aparelho e ajuste o termostato para a temperatura desejada, girando o botão para a configuração correta. A luz piloto acenderá.
8. Quando a luz piloto se apagar, o leite terá atingido a temperatura desejada. O leite agora pode ser mexido movendo a vareta algumas vezes para cima e para baixo. Por fim, a vareta deve ser levantada o máximo possível e, em seguida, deixada afundar suavemente até que o copo encoste na superfície do leite.
9. Após o uso, o reservatório de leite, a torneira e todos os componentes que entram em contato com o leite devem ser cuidadosamente limpos.

4. Manutenção

ADVERTÊNCIA

Ao realizar o trabalho de manutenção, lembre-se sempre das instruções fornecidas na introdução (pontos 1, 2, 5, 6 e 7). Fique com o aparelho durante a limpeza para garantir que o agente de limpeza seja usado corretamente.

4.1 Limpeza

Como o leite é um produto perecível, é necessário limpar completamente e de forma higiênica o reservatório de leite e todos os componentes que entram em contato com o leite após cada uso. Embora o reservatório possa ser limpo com um limpador ou detergente comum, é aconselhável usar um agente de limpeza especial para fogões de leite ou o CLEANER, um agente de limpeza testado e aprovado por nós.

Não se esqueça de ler as instruções na embalagem do agente de limpeza que você usar.

4.1.1 O reservatório de leite

Para limpar o reservatório adequadamente, proceda da seguinte forma:

1. Evvazie o reservatório de todo o leite.
2. Encha todo o reservatório com água e adicione a quantidade correta de agente de limpeza (conforme indicado na embalagem).
3. Coloque a tampa no reservatório. Mergulhe a vareta em um ângulo para garantir que o copo fique completamente embaixo da água.
4. Ligue o aparelho e deixe-o em repouso até que a incrustação possa ser facilmente removida com uma escova de lavar louça (30 a 60 minutos).
5. orneira de vez em quando e despeje-o de volta no reservatório para que a incrustação na torneira também seja removida.
6. Após a imersão, todas as incrustações nas paredes do reservatório e em todos os componentes que entram em contato com o leite devem ser removidas. Isso pode ser feito com a escova, que tem um raspador na parte traseira, ou com um esfregão.
7. Desligue o aparelho e esvazie o reservatório pela torneira.

OBSERVAÇÃO

▶ Quando a torneira estiver entupida, ela deve ser limpa conforme indicado no parágrafo a seguir (A TORNEIRA).

1. Agora enxágue bem todas as peças removíveis com água quente para retirar todos os vestígios do agente de limpeza.
2. Encha completamente o reservatório de leite com água quente e esvazie-o novamente pela torneira. Enxágue o reservatório dessa forma pelo menos três vezes.
3. Agora seque todos os componentes da maneira mais completa possível.

4.1.2 A torneira

É muito recomendável fazer uma limpeza extra da torneira em intervalos regulares. A escova do medidor de nível fornecida com o aparelho pode ser usada para essa finalidade.

Para limpar a torneira, siga as instruções abaixo:

1. Solte a tampa com mecanismo de travamento e remova-a.

Remova o plugue na parte frontal da torneira.

ADVERTÊNCIA

▶ Lembre-se de que qualquer água (quente) remanescente no reservatório sairá diretamente quando o plugue for removido.

1. O tubo de conexão ao reservatório, bem como o próprio compartimento da torneira, podem ser limpos por dentro com a escova especial. Use um bom agente de limpeza para essa finalidade.

ADVERTÊNCIA

▶ Remova também quaisquer depósitos das roscas e da tampa.

1. Após a limpeza e a remoção de todas as incrustações, o tubo e o compartimento da torneira devem ser enxaguados com bastante água quente. Não se esqueça de enxaguar adequadamente também as roscas da tampa e do plugue.

2. A parte interna do plugue e da tampa com mecanismo de travamento também deve ser cuidadosamente limpa e, em seguida, enxaguada com água quente em abundância.

ADVERTÊNCIA

▶ Certifique-se de que nenhum vestígio de agente de limpeza permaneça no mecanismo de travamento.

1. Após a limpeza e o enxágue, coloque a tampa com mecanismo de travamento e o plugue de volta na torneira.

4.1.3 A parte externa

A parte externa do aparelho pode ser facilmente limpa com um pano úmido. Use um produto de limpeza, se necessário, mas não é aconselhável usar esfregões ou abrasivos, que inevitavelmente deixam arranhões no aparelho. Além da limpeza completa do aparelho e de todos os acessórios após cada uso, o aquecedor de leite não requer manutenção.

Se tiver dúvidas ou reclamações, entre em contato com o revendedor.
