MANUAL DE UTILIZADOR MaCave A192D DOMETIC

Armário climatizado para vinhos

Винный холодильник

Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador.

Índice

1 Explicação dos símbolos 153
2 Indicações de segurança .... 153
3 Material fornecido 155
4 Acessórios....156
5 Utilização adequada 156
6 Descrição técnica.... 156
7 Instalar e conetar o aparelho 158
8 Utilizar o aparelho 160
9 Eliminação de falhas 163
10 Conservar e limpar o aparelho.... 164
11 Garantia 165
12 Eliminação .... 165
13 Dados técnicos 166

1 Explicação dos símbolos

AVISO!

Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.

PRECAUÇÃO!

Indicação de segurança: o incumprimento pode provocar ferimentos.

NOTA!

O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.

OBSERVAÇÃO

Informações suplementares sobre a operação do produto.

▶ Acção: este símbolo indica que há uma acção a realizar. As acções necessárias são descritas passo a passo.
√Este símbolo descreve o resultado de uma acção.

Fig. 1 5, página 3: esta informação refere-se a um elemento presente na figura, neste exemplo para a “posição 5 na figura 1 da página 3”.

2 Indicações de segurança

O fabricante não se responsabiliza por danos nos seguintes casos:

• Erros de montagem ou de conexão
• Danos no produto resultantes de influências mecânicas e sobretensões
• Alterações ao produto sem autorização expressa do fabricante
• Utilização para outras finalidades que não as descritas no manual de instruções

2.1 Segurança geral

AVISO!

• Antes de colocar o aparelho em funcionamento controle se a tensão de funcionamento e a tensão de alimentação estão em conformidade (ver placa de características).
• Se o aparelho apresentar danos visíveis não o deve colocar em funcionamento.
• As reparações neste aparelho apenas devem ser realizadas por técnicos devidamente qualificados. As reparações inadequadas podem levar a perigos graves.
  Em caso de reparação, dirija-se à assistência técnica.

- Este aparelho apenas pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimento quando supervisionadas ou quando tenham recebido informação acerca da utilização segura do aparelho e compreendam os perigos dele resultantes.

- Os aparelhos elétricos não são brinquedos!

Utilize o aparelho fora do alcance das crianças.

- As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.

- Guarde as chaves fora do alcance das crianças.

- Se o cabo de conexão deste aparelho for danificado, o mesmo tem de ser substituído pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa com qualificações equivalentes para evitar potenciais perigos.

- Não guarde as substâncias com risco de explosão, tais como latas de spray com gás carburante, no aparelho.

PRECAUÇÃO!

• Separe o aparelho da rede elétrica
• antes de cada limpeza e conservação
• se não o utilizar durante um período de tempo mais prolongado
• O aparelho deve ser transportado e instalado por, pelo menos, duas pessoas. Caso contrário, podem ocorrer lesões nas costas ou outros ferimentos.
• Não coloque o aparelho em locais com exposição solar direta ou com forte produção de calor (aquecimento, forno).

NOTA!

• Nunca retire a ficha da tomada elétrica puxando pelo cabo de conexão.
• Não utilize acessórios que não sejam recomendados pelo fabricante. Isso pode provocar ferimentos e danos materiais.

2.2 Segurança durante a utilização do aparelho

AVISO!

- Nunca utilize o aparelho em divisões nas quais estão armazenadas substâncias com risco de explosão ou onde se tiverem formado gases inflamáveis. As faúlhas do motor podem incendiar os gases.

PRECAUÇÃO!

- Não utilize o aparelho com as mãos molhadas.

NOTA!

• Utilize o aparelho exclusivamente em locais fechados, nunca ao ar livre.
• Nunca exponha o aparelho à humidade.
• Durante a utilização do aparelho, mantenha as crianças e os animais a uma distância segura.
• Não se deve fazer uso de quaisquer aparelhos elétricos no interior do aparelho.

• Armário climatizado para vinhos
• Chave
• Manual de instruções

4 Acessórios

Disponível como acessório (não consta do material fornecido):

Designação Número de artigo

A192D/A192G

A25G

Prateleiras 9105305644 –

Prateleiras amovíveis 9105305643 –

Filtro de carvão ativado 9105305799 9105305799

5 Utilização adequada

O aparelho é um armário climatizado para vinhos. Destina-se exclusivamente ao armazenamento de vinho.

6 Descrição técnica

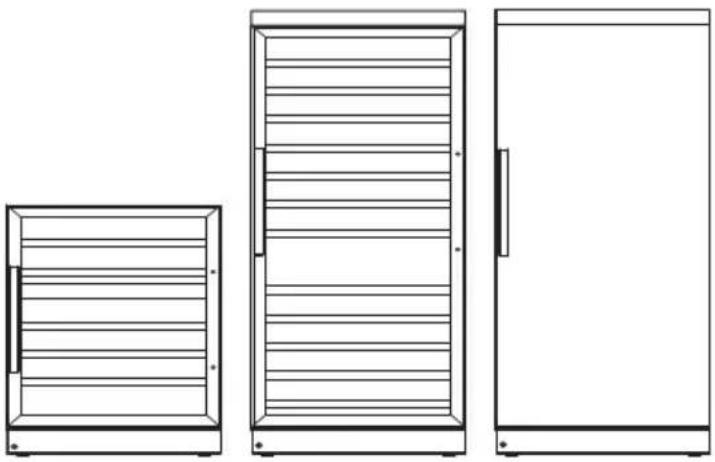

O armário climatizado para vinhos está disponível em três versões:

● A25G: com uma capacidade de até 25 garrafas padronizadas do tipo Bordeaux
● A192G: com uma capacidade de até 192 garrafas padronizadas do tipo Bordeaux
● A192D: com uma capacidade de até 192 garrafas padronizadas do tipo Bordeaux

Indicações sobre o armazenamento das garrafas podem ser consultadas no capítulo “Armazenar garrafas” na página 160.

Através de teclas de sensor, a temperatura pode ser regulada em intervalos de 1 °C ou 1 °F.

O aparelho apresenta:

• funcionamento silencioso e isento de vibrações com tecnologia de absorção.
• uma porta que permite ser fechada à chave e impermeável a radiações UV (apenas no artigo A25G/A192G)
• um filtro de carvão ativado para melhoramento do clima no interior
• fundos amovíveis para armazenamento das garrafas (apenas A192G/A192D)

Vista geral do aparelho

N.º na fig. 1, Designação página 3

N.° nafig. 1, Designaçãopágina 3

1 Pés reguláveis em altura

2 Cadeado

3 Aberturas de ventilação (na parte de cima, não visível)

4 Painel de controlo

5 Prateleiras gradeadas (A25G) ou prateleiras amovíveis(A192G/A192D)

6 Fundo para armazenamento (apenas A192G/A192D)

Elementos de comando

N.º na fig. 2, Símbolo Descrição página 3

N.° nafig. 2, Símbolo Descriçãopágina 3

1 I/O Botão para ligar/desligar

2 Reduz a temperatura regulada em 1 °C ou 1 °F

3 Aumenta a temperatura regulada em 1 °C ou 1 °F

4 Modo de refrigeração

5 Modo de aquecimento (apenas A192G/A192D)

6 – O mostrador indica a temperatura atual

7 Instalar e cometar o aparelho

7.1 Indicações para a instalação do aparelho

Os armários para climatização de vinhos permitem ser instalados de modo independente.

Respeite as seguintes indicações durante a escolha do local de instalação:

• A temperatura ambiente deve situar-se no intervalo da classe climática. Caso contrário, pode acontecer que as temperaturas interiores reguladas não sejam alcançadas ou possam ser reguladas de modo semelhante. O mesmo se aplica quando ocorrem oscilações extremas da temperatura ambiente
• O aparelho deve ser instalado no local mais fresco da divisão, longe de fontes de calor (fogão, aquecedor, radiador).
• O local de instalação não deve estar húmido nem molhado.
• O aparelho não deve estar exposto à luz solar direta. Esta pode corroer o revestimento acrílico e provocar um aumento do consumo de energia.
• O piso tem de ser plano e com capacidade de carga suficiente para poder suportar o aparelho totalmente cheio.
• O aparelho tem de ser ventilado suficientemente. Instale o aparelho de modo a manter uma distância mínima de 50 mm das paredes laterais e 100 mm da parede traseira (fig. 3, página 4). As aberturas de ventilação na parte de cima do aparelho não devem ficar obstruídas.
• Por favor, respeite as indicações sobre a ligação elétrica, ver capítulo “Indicações sobre a ligação elétrica” na página 158.
• Antes da instalação, elimine todos os materiais de embalamento interior e exterior.
• Alinhe o aparelho na horizontal com a ajuda dos pés reguláveis em altura com uma distância de 30 mm entre a parte de baixo do aparelho e o solo (fig. 4, página 4).

7.2 Indicações sobre a ligação elétrica

NOTA!

Após o transporte, mantenha o aparelho na vertical durante cerca de 2 horas antes de o ligar à corrente elétrica.

Caso contrário, podem ocorrer falhas no sistema de refrigeração.

Durante a conexão do aparelho, respeite as seguintes indicações:

• Compare a indicação da tensão na placa de características com a alimentação de energia existente.
• Se utilizar uma extensão, a mesma tem de estar autorizada para os valores que correspondem ao aparelho, ver capítulo “Dados técnicos” na página 166.
• Não utilize uma extensão ou tomadas múltiplas que podem ser desligadas com um interruptor.
• O cabo tem de ser fixado na parte traseira do aparelho e não deve estar deitado ou suspenso de modo desprotegido. O cabo não pode entrar em contacto com componentes pontiagudas do aparelho.

As calhas-guia para o lado direito e para o lado esquerdo apenas podem ser montadas no lado previsto.

Coloque o gancho conforme ilustrado no orifício dianteiro e traseiro da parede lateral do armário (fig. 5, página 5).
Coloque o dispositivo de extração da prateleira e trave-o (fig. 6, página 5).

Montar ou mover o fundo para armazenamento

OBSERVAÇÃO

Apenas A25G: aquando do fornecimento, as prateleiras estão fixas à parte lateral da cave através de um bloqueio próprio. Podem ser retiradas com uma chave de parafusos (fig. 8, página 6).

▶ Coloque os ganchos nos orifícios à altura desejada (fig. 7, página 6).
▶Coloque o fundo para armazenamento.
Apenas A25G: fixe o fundo de armazenamento com o bloqueio de prateleiras (fig. 8, página 6).

PRECAUÇÃO!

Por motivos de segurança não é permitido retirar as barras de reforço (fig. 9 1, página 6).

8 Utilizar o aparelho

8.1 Armazenar garrafas

Preste atenção ao seguinte:

• Armazene apenas vinho em garrafas seladas.
• Não sobrecarregue o aparelho.
• Não cubra os fundos das prateleiras com película de alumínio ou objetos, pois isso impede a circulação do ar.
• Se o aparelho estiver vazio durante um período de tempo prolongado, separe-o da rede elétrica e limpe-o bem. Deixe a porta ligeiramente encostada para possibilitar uma circulação de ar e, deste modo, evitar que haja a formação de água de condensação, bolor e cheiros.
• Após uma falha de corrente ou se o aparelho permaneceu desligado, terá de esperar 3 a 5 minutos antes de voltar a ligar o aparelho.

São possíveis as seguintes variantes:

● A25G (fig. 10, página 7): 5 superfícies de apoio, das quais
- 4 prateleiras gradeadas
- 1 prateleira de fundo

● A192G/A192D (fig. 11, página 7): 6 superfícies de apoio
- 3 prateleiras amovíveis
- 2 fundos de armazenamento
- 1 prateleira de fundo

8.2 Dicas para poupar energia

• Não abra o aparelho mais do que as vezes necessárias.
• Não deixe a porta aberta durante mais tempo do que o necessário.
• Limpe o pó e a sujidade do condensador regularmente.

8.3 Utilização do aparelho

Guia resumido

Função Pressionar botão

Ligar o aparelho I/O
Desligar o aparelho I/O
Suspender o bloqueio das teclas	▲ ou ▼5 s
Exibir a temperatura ajustada	▲ ou ▼1 s
Aumentar a temperatura em 1 °C ou 1 °F	▲ < 1 s
Diminuir a temperatura em 1 °C ou 1 °F	▼ < 1 s

Regular a temperatura

A temperatura no interior pode ser regulada entre 8 °C e 18 °C (46 °F e 64 °F).

▶Mantenha os respetivos botões ficar intermitente.
▲ ou pressionados até o mostrador
▶Pressione os respetivos botões
▲ ou ▼ para ajustar a temperatura.

√Durante a regulação, o mostrador pisca.

√ Se após 6 segundos não for pressionado nenhum botão, o valor ajustado é memorizado.

√Depois de ter regulado a temperatura, o mostrador indica a atual temperatura interior.

OBSERVAÇÃO

Aquando da primeira utilização e após uma paragem prolongada, a temperatura interior pode ser diferente da temperatura regulada.

Durante esse tempo, a indicação da temperatura pisca.

Se após algum tempo a temperatura regulada for alcançada, a indicação da temperatura acende de modo constante.

Prateleira removíveis

Para um acesso fácil às garrafas armazenadas, poderá puxar as prateleiras para fora em um terço. As prateleiras possuem um encosto para prevenir que sejam puxadas demasiado para fora.

▶Certifique-se de que a porta está suficientemente aberta quando puxar as prateleiras assentes sobre roletes para fora. Caso contrário, a vedação da porta pode ser danificada.

8.4 O que fazer em caso de falha de corrente ou de ausência?

OBSERVAÇÃO

No caso de uma interrupção de corrente (falta de eletricidade, troca de comutador) o aparelho memoriza as configurações de temperatura anteriores).

Falha de corrente

As falhas de corrente temporárias não influenciam a temperatura interior de modo significativo desde que não abra a porta desnecessária e frequentemente.

Se houver uma falha de corrente durante um longo período de tempo, por favor, implemente as medidas necessárias para proteger o conteúdo do seu aparelho.

Breve ausência

Deixe o aparelho em funcionamento se estiver ausente durante um período inferior a 3 semanas.

Ausência prolongada

Se o aparelho não for utilizado durante vários meses, esvazie-o.
▶Desligue o aparelho e desligue-o da rede.
▶Limpe e seque bem o interior.
▶Deixe a porta ligeiramente aberta para evitar cheiros e bolor.

8.5 Mudar o aparelho de local

▶Retire o conteúdo.
▶Fixe todas as prateleiras com fita adesiva.
▶Enrosque totalmente os pés reguláveis em altura para que os mesmos não se partam durante a deslocação.
▶Cole a porta com fita adesiva.
▶Transporte o aparelho apenas na posição vertical.

Evite bascular o aparelho.

Proteja o exterior do aparelho com um cobertor ou semelhante.

9 Eliminação de falhas

Se não conseguir eliminar uma falha, entre em contacto com a assistência técnica (endereços no verso).

Falha Possível causa Solução
O aparelho não funciona Aparelho não ligado à rede de alimentação		Conetar o aparelho
	O aparelho está desligado Ligar o aparelho
	Interruptor de proteção ou um fusível disparado	Ligar o interruptor de proteção, ligar ou substituir o fusível
Aparelho insuficientemente refrigerado	Temperatura não corretamente ajustada	Verificar a temperatura ajustada
	A temperatura ambiente poderá exigir uma temperatura mais elevada	Regular uma temperatura mais elevada
	A porta foi aberta frequentemente	Abrir a porta apenas o estritamente necessário
	A porta não foi corretamente fechada	Fechar corretamente a porta
	A vedação da porta não fecha de modo hermético	Controlar a vedação da porta, limpar ou substituir a mesma

Falha Possível causa Solução

A porta não fecha corretamente	O aparelho não foi corretamente alinhado	Alinhar o aparelho na horizontal com os pés reguláveis em altura
	A vedação da porta está suja Limpar a vedação da porta
	As prateleiras não estão corretamente montadas	Controlar as prateleiras e montá-las corretamente

10 Conservar e limpar o aparelho

PRECAUÇÃO!

Antes de cada limpeza e manutenção, retire a ficha da tomada.

Limpar o aparelho

NOTA!

• Nunca limpe o aparelho debaixo de água corrente. Não utilize produtos de limpeza abrasivos ou objetos duros para a limpeza, uma vez que podem danificar o aparelho.
• Certifique-se que as aberturas de ventilação e exaustão do aparelho estão livres de sujidade, para que o calor extraído do interior possa ser evacuado e o aparelho não seja danificado.

▶Desligue o aparelho e remova a ficha da tomada.
▶Limpe o interior com água quente e uma solução de bicarbonato de sódio. A solução deve ser composta de aprox. 2 colheres de sopa de bicarbonato de sódio e meio litro de água.
▶Limpe as prateleiras com uma solução de sabão suave.
▶Limpe o painel de controlo apenas com um pano ligeiramente humedecido.
Lave o exterior do aparelho com água morna e um sabão líquido suave. Em seguida, enxágue com água limpa e seque as superfícies com um pano.

Verificar o nível de água de condensação e condutores em material sintético

A água de condensação existente vai-se acumulando na parte de trás do aparelho num pequeno reservatório. Esse reservatório está equipado com uma esponja que ajuda na evaporação da água.

▶ Verifique os condutores em material sintético que conduzem a água a partir do interior para o copo. Certifique-se de que não estão obstruídos com pó ou sujidade.
▶Esvazie o reservatório e limpe-o.

Substituir filtro de carvão ativado

Substitua o filtro de carvão ativado de dois em dois anos por um novo.

▶ Retire o filtro (fig. 12 1, página 8) para fora e remova o elemento do filtro.
▶Aplique o novo filtro.

11 Garantia

É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se ao seu revendedor ou à representação fabricante no seu país (endereços, ver verso do manual).

Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:

• uma cópia da factura com a data de aquisição,
• um motivo de reclamação ou uma descrição da falha.

12 Eliminação

▶Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

13 Dados técnicos

	A25G A192G	A192D
Intervalo de temperatura:	+8 °C a +18 °C
Volume ilíquido: 91 l 386 l	386 l
Volume útil: 78 l 356 l 356 l
Categoria: 2
Classe de eficiência energética:	G	G	G
Consumo de energia: 135	kWh/ano 220 kWh	/ano 220 kWh/ano
Classe climática: N
Dimensões L x P x A em mm (incl. punho):	530 x 600 x 724	593 x 750 x 1745	5 x 750 x 1745
Capacidade (garrafas padronizadas do tipo Bordeaux):	25	192	192
Peso:	45 kg	102,5 kg	84,5 kg
