MANUAL DE UTILIZADOR Wind Large Create

Requisitos de localização e instalação 24

Dicas de mecanico 24

Dicas elétricas 24

Instruções de seguranca 25

Listade peças 26

Controle remoto 26

Instalando o suporte de montagem 28

Escolha do tipo de montagem 28

Instalacao de barra de suspensao 29

Conexão de controle remoto 30

Montando a rosa do teto 30

Conexão com o aplicativo 31

Conexão de fiação 39

Obrigado por escolher meuventilador de teto.Antes deutilizar este aparelho e para garantir a sua melhorutilização,leia atentamente as instruções.

As medidas de segurar a listadas aqui reduzem o risco de incendio, como elétrico e ferimentos quando seguidas corretamente. Guarde o manual em local seguro para referencia futura, bem como o recibo de vendha e a caixa. Se aplicável, entrega estas instruções ao futuro propietário do aparelho.

Siga sempre as instruçõesbasicas de seguranca e medidas de prevenção de riscos ao usar um aparelhoétrico. O fabricante não sera responsavel por quando danos resultantes do incumprimento destas instruções por parte do utilizesador.

REQUISITOS DE LOCALIZACAO E INSTALAÇÃO

DICAS DE MECÁNICO

• De acordo com as normas de segurarca, o punto mais bajo das pás do ventilador deve estar aleo menos 2,3 metros do solo.
• Certifique-se de que o local escolhido não permitte que as lâminas rotativasarem em;.
  contato com quaisquer objetos.
• Verifique se as vigas do teto本站 seguras,grandes e fortes o suficiente para suportar o peso do ventilador.
• Para reduzir o risco de incério,CHOque elétrico ou ferimentos pessoais, certificque-se de que o suporte de montagem do ventilador esteja fixado diretamente na estrutura do edifácio. NÃO monte em uma caixa de distribuição.
• O suporte de montagem deve ser firmamente aparafusado a uma estrutura de suporte, como um telhado de concreto, uma estrutura de aço ou uma estrutura de madeira. Se for adiconada uma moldura de madeira, ela deverá ser pregada ou aparafusada com seguranca entre das vivas.
• Para reduzir o risco de ferimentos pessoas e danos materiais, não dobre nem danifique a fazer vertical ou as pás do ventilador ao manusear ou instalar o ventilador. Se detectar algo dano no produits, contacte o"Ourso的服务o pos-venda antes de prosseguir com a instalacao do ventilador.
• Certifique-se de que o ventilador estejafirmamente preso ao teto. Todos os parafusos de fixacaodeferao ser verificados e reapertados sempre que necessario antes de ligar o ventilador.

DICAS ELETRICAS

• Desligue a energia antes de realizar qualquer trabalho no ventilador de teto e desligue o disjuntor. Para evitar possiveis choques elétricos, verifique se a energia está desligada na caixa de fusiseis ou no paine do disjuntor antes de fazer a fiacao.
• O ventilador, o suporte de montagem e o equipamento de iluminação devem estar connectados ao terra. Verifique se todas as emendas está bem isoladas.
• Verifique e confirma se todas as conexões está corretas e seguras. Depois que todas as conexões electrolyticas foram feitas, armazene todos os cabos com segurarca.
• Não tente controlar este ventilador com um interruptor de parede ou controle remoto que não soit aprovado pelo fabricante para uso com o ventilador. Não use um controlador de estado solido. O uso de um interruptor de parede ou controle remoto não aprovado anulará a garantia.
• Não connecte o ventilador de teto a um interruptor dimmer.

Ao usarrialqueraparelhoelétrico,assegüntesprecauçobásicasdeseguranca devem ser sempre observadas.

• Para reduzir o risco de ferimentos pessoas, fixe o ventilador diretamente na estrutura de suporte do edificio seguido das instruções e use abenas o material fornecido.
• Para fazer possíveis Choques eletricos, antes de instalar o ventilador, desconnecte a alimentação desligando os interruptores do pailéletrico e os interruptores de parede associados. Se não for possível desligar os interruptores de alimentação, utilize um dispositivo de食欲, como uma etiqueta no pailéletrico.
• Todos os cabos devem atender às espécificações estabelecidas pelos)códigos eletricos locais e{nacionais ePGA ANSI/NFPA 70. Se você nãoestiver familiarizado com instalacoes electrolyicas, consulte um eletricista qualificado.
• Não dobre o Sistema de fixação da lâmina ao instalar, inclinar ou limpar as lâminas.
• Não insira outros objetivos entre as pás do ventilador.
• Para reduzir o risco de incério, como电解trico ou danos ao motor, não use um regulator de velocidade de estado solido com this ventilador. Utilize aspenas os reguladores de velocidade originals.
• Este aparecido pode serutilizzato por crianças comidade igual ou superior a 8 anos e pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas, ou com falta de experiência ou conhecemimentos limitados, desde que sejam supervisionadas por una persona responsavel pela sua seguranca ou que tenha recebido formação sobre autilização. o aparehco com seguranca.
• As crianças não devem brincar com este dispositivo. Não não devem realizar tarefas de limpeza e manutençao, a menos que tenham mais de 8 anos e sejam supervisionados. As crianças devem ser supervisionadas de perto ao usar qualquer aparelho.

OBSERVACAO: As instruções e precauções de segurarça contidas neste manual podem não cobrir todos os problemas e situações possíveis. Você deve comprehender que tanto o bom senso quando o cuidado são essenciais na instalação e uso do ventilador.

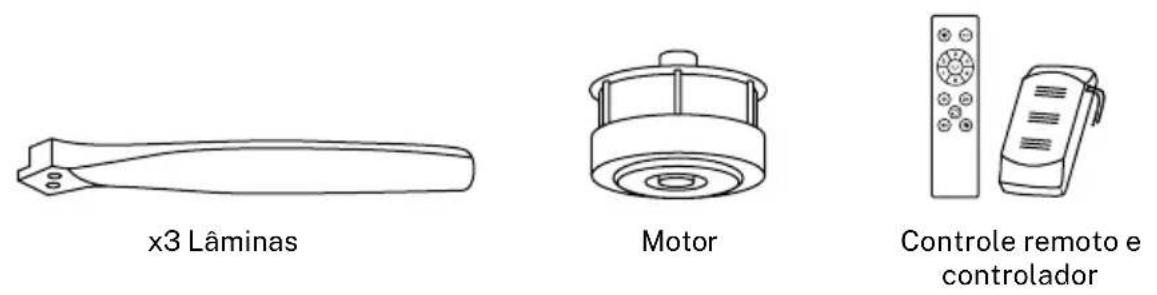

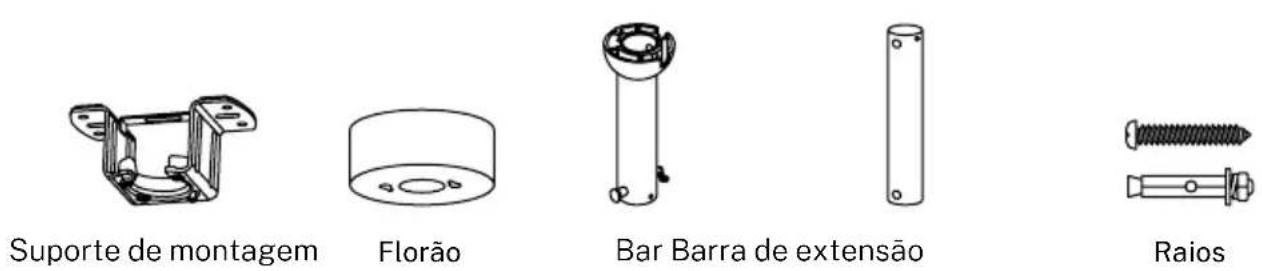

Abra a embalagem com cuidado e retire as peças incluidas no interior. Coloque-os no chao sobre um tapete ou pedao de plastico grande o suficiente para fazer danos.

Verifique se os objetivos listedos abaixo estádio embalagem.

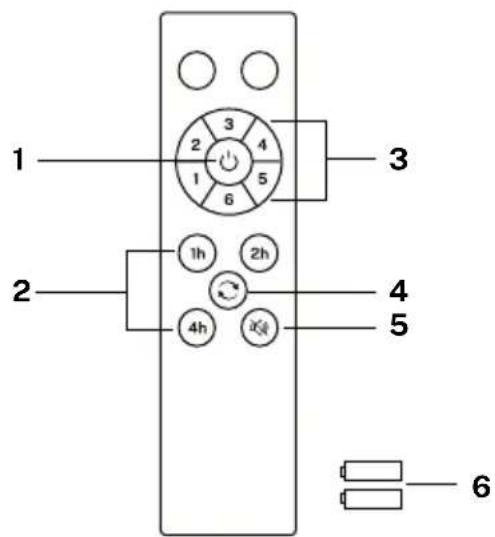

CONTROLE REMOTO

1. Botão ligar / desligar
2. Cronometro
3. Controle de intensidade do ventilador
4. Função reversa
5. Botão de desligar som
6. Pilhas (2 x AAA)

Emparelhamento do controlador

1. Desligue o interruptor de luz principal da divisao onde instalou a ventoinha durante,leo menos, 10 segundos.
2. Ligue o interruptor e ouvirá um sinal sonoro; no espaço de 3 segundos, prima e mantenha premido o botão de ligar/desligar até ouvir um sinal sonoro.
3. Se o processo de emparelhamento não for bem sucedido, repita os passos acimaNova-mente depuis de desligar o interrutor de parede durante, pelo menos, 1 minuto.

Ligue ou deslige o ventilador complemente, sem considerar se a luz está acesa ou não.

Aumenta ou diminui a velocidade de rotação das pás do ventilador.

CRONOMETRO

Agende o desligamento automatico escolhendo uma das opções disponíveis.

FUNCAOREVERSAR

Muda a direção de rotação das lâminas fã. A funcão inverno (girando para a direita) empurra para baixo o ar quente acumulado no teto e a funcão verão (girando para a esquerda) gera uma brisa que resfria o ambiente.

DESATIVAR SOM

Ao pressionar o botão de desligar o som você pode silenciar ossons que o ventilador emite quando você pressiona qualquer tecla do controle remoto.

• Verifique se o teto onde pretende montar o ventilador é estavel e capaz de suportar com segurarca o peso do ventilador.
• Não fixe o suporte de montagem diretamente em telos com menos de 10 mm para fazer o risco de o parafuso se soltar e sair.

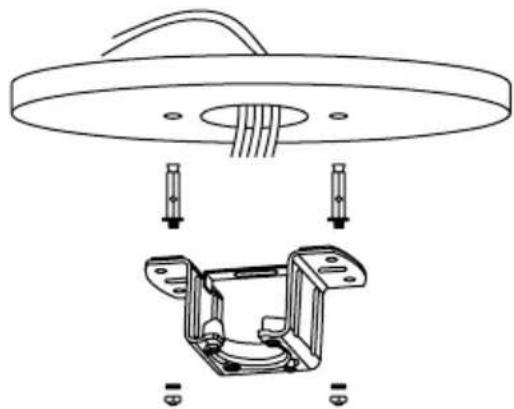

Telhado demadeira

Faça os furos necessários e fixe o suporte de montagem com os parafusos e arruelas paramadeira nas jintas do teto.

Telhado de concreto

Faça furos com broca de 8mm, de acordo com o comprimento dos parafusos de expansão. Em seguida, fixe o suporte de montagem ao teto com os parafusos de expansão.

Montagem tradicional Montagem em angulo

A configuração tradicional fica pendurada no teto com uma haste.

A montagem em angulo é recomendada em tetos inclinados ou abobadados.

Este ventilador pode ser instalado em telos regulares e abobadados e pode estender o comprimento de suspensao com a haste de suspensao mais longa (fornecida). Para instalar a barra suspensa, você precisará das seguentes ferramentas: uma chave de fenda, uma chave de fenda, um alicate ajustavel ou uma chave inglesia, uma escada, um alicate e fita isolante.

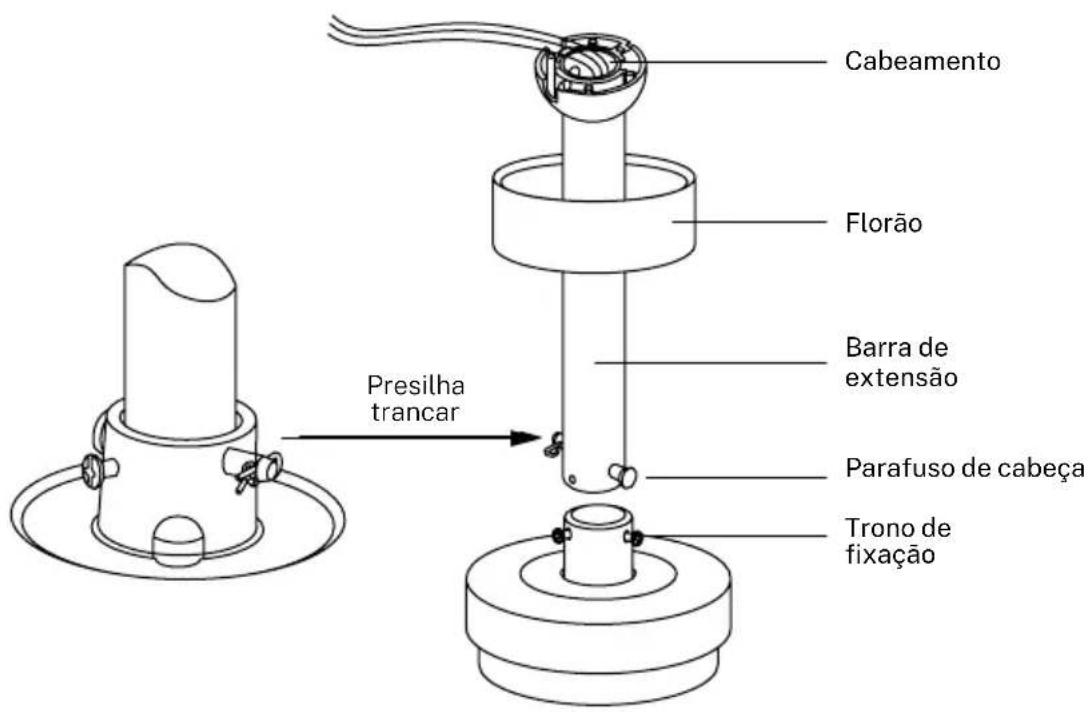

INSTALAÇÃO DE BARRA DE SUSPENSAO

• Se você quiser estender o comprimento de suspência do seu ventilador, remove a bola da hora de suspência e use a hora de extensão adicional (incluída).

• Se você quiser usar a barra de extensão, sina as seguições instruções:

• Para remover a esfera da haste de suspensao, afrouxe o parafuso de fixacao e remove os contrapinos.

• Abaixe a bola e remove o pino de travamento.
• Retire a bola da barra suspensa e insira-a na barra suspensa mais longa (a parte superior da barra tem um orificio para o parafuso de fixação; use-o para prender a barra).

1. Insira o pino de travamento na extremidade da hora de suspensao e levante a bola. Certificque-se de que o pino de travamento esteja alinhado com as ranhuras dentro da esfera e fixe o parafuso de fixacao.

Conelho: Para fazer a inserção dos fios na barra, coloque um pouco de fita isolante ao redor dos fios. Isso acontece a mantê-los jintos ao inserti-los na barra.

1. Afrouxe os parafusos de montagem e a arruela da parte superior da carcaça do motor. Remova os pinos da barra (se ainda não o fez). Insira a roseta atraves da barra.
2. Passe os cabos pela barra e puxe o excesso de cabos da parte superior da barra para apertá-los.
   7.Coloque a barra dentro da carcaça do motor e insira os pinos removidos anteriormente. Aperte os parafusos de fixação e as arruelas.
3. Abaixe a capota em direção à carcaça do motor.

• Faça a conexão entre os fios do receptor e os fios do motor do ventilador segindo as indentações coloridas. Certifique-se de que a conexão esteja firme.

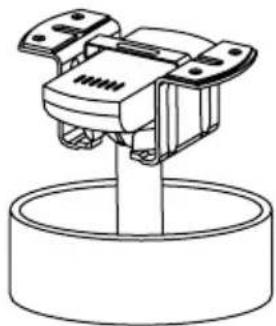

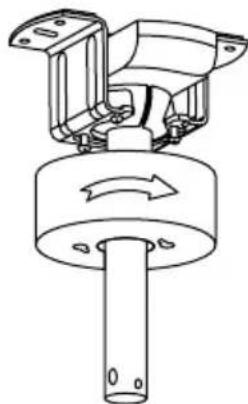

MONTANDO A ROSA DO TETO

• Levante a cobertura até o suporte de montagem e alinne os parafusos soltos no suporte de montagem com os orificios da cobertura.
  Gire o remate para ajustá-lo. Reinsira os parafusos e fixe-os com uma chave de fenda.
  Depois de fixar o suporte de montagem na caixa de juncao, você pode pendurar o ventilador.
• Secure o ventilador firmamente com as两大as. Passe a barra pelà abertura do suporte de montagem e deleixe a esfera repouzar no suporte de montagem.
  Gire o acoplamento esférico até que ele se alinne com a aba do suporte de montagem.

Conselho: Outra pessoa deve ajuda-lo a segurar a escada eentarrag-lhe o ventiladordeois de subir a escada.

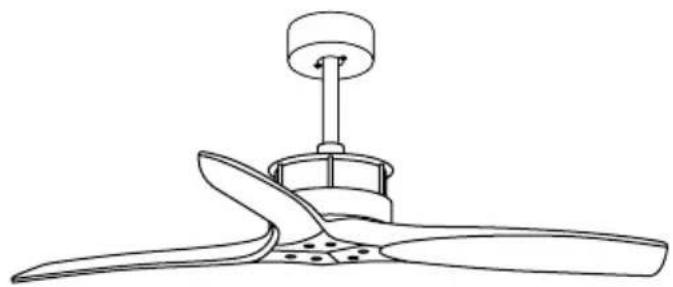

CONJUNTO DE LÁMINA

Alinhe os orificios no suporte da lamina com os orificios nas lâminas e no corpo do motore aparafuse-os no lugar, mas não aparece os parafusos às que estejam todos no lugar e aparafasados.

Conselho: Para economizar tempo, você pode colocar arruertas em cada parafuso antes de instalar as lâminas.

VERIFIQUE A INSTALAÇÃO

• Verifique o correto funcaoamento do ventilador de teto, verificando se nao sao observados movimento estranhos ou desalinhamimentos em alguma parte do ventilador.
• Se notar algo um tipo de zumbido/vibracao, você pode estar ajuste das lâminas com o kit anti-oscilação.
• O kit anti-oscilação possui contrapesos autoadesivos e clipes em forma de “u”.
• Desligue o ventilador de teto.
• Você pode colocar o clipe no centro de qualquer lâmina e verificar se a vibração diminui.
• Ligue o ventilador e verifique. Se nenhuma alteracao for observada, desligue o ventilador e adicione除外 clope em outra lamina ou use pesos adesivos.

CONEXão COM O APLICativo

* Somente para modelos com Wi-Fi

O aplicativo CREATE está disponible para Android e iOS (procure o aplicativo no Google Play ou App Store ou escaneie o documento QR abaixo). Podera haver custos adiconais dependendo do fornecedor.

Este dispositivo é uso atraves da sua rede dométrica. Como requisito essential, você deveter uma rede Wi-Fi sempre conectada ao seu roteador 2,4 Gh e ao aplicativo CREATE gratuito. (Os provedores de Internet Oferecem atualmente 5Gh e 2,4Gh simultaneamente.)

Recomendamos que deslige o aparecido da rede electrica quando estiver fora de casa para fazer algo. Evitar que ligue acidentalmente durante a sua ausência.

Iphone Android

COMO SE CONNECTAR AO APLICativo

1. Instale o aplicativo CREATE ecrie una conta de usuario.
2. Defina uma senha de login e faça login no aplicativo.
3. Clique em "Adicionar dispositivo" (+) e a seguir clique na categoria do ventilador de teto.
4. No controle remoto, pressione e secure os botões 1H e 4H por circa de 5 segundos até ouvir um bipe.
5. Em seguida, clique em "Confirmar".
6. Digite a senha da sua rede Wi-Fi e confirme.
7. Ao conectar, certifique-se de que seu roteador, cellular e disposicao estejam o mais proxies possivel. Finalmente, o ventilador de teto sera adcionado com succso ao seu aplicativo CREATE.

Em conformidade com as diretrizes: 2012/19 / UE e 2015/863 / UE sobre a restricao do uso de substancias perigosas em equipamentos eletricos e eletronicos, bem como a eliminacao de residuos. O*simbolo com o caixote do lixo cruzado aostrado na embalagem indica que o produitsao final de sua vidautil sera coletado como lixo separado. Portanto, qualer produito que tenha atingido o fim de sua vidautil devesere entregue a centros especializados de eliminacao de residuos para coleta seletiva de equipments elétricos e eletrônicos, ou devolvindo ao varejista ao comprar equipments novos similares, em um para una base. A coleta seleita apropriada para o comissionamento subsequente do Equipmento enviado para reciclagem, tratamento e descarte de maneira ecologica ajuda a evaporar possiveis efeitos negativos no meio ambiente e na saude e optimiza a reciclagem e reutilização de os componentes que compoem o dispositoivo. A eliminação abusiva do produitselo usuário implica a aplicação de sanções administrativas de acordo com as leis.

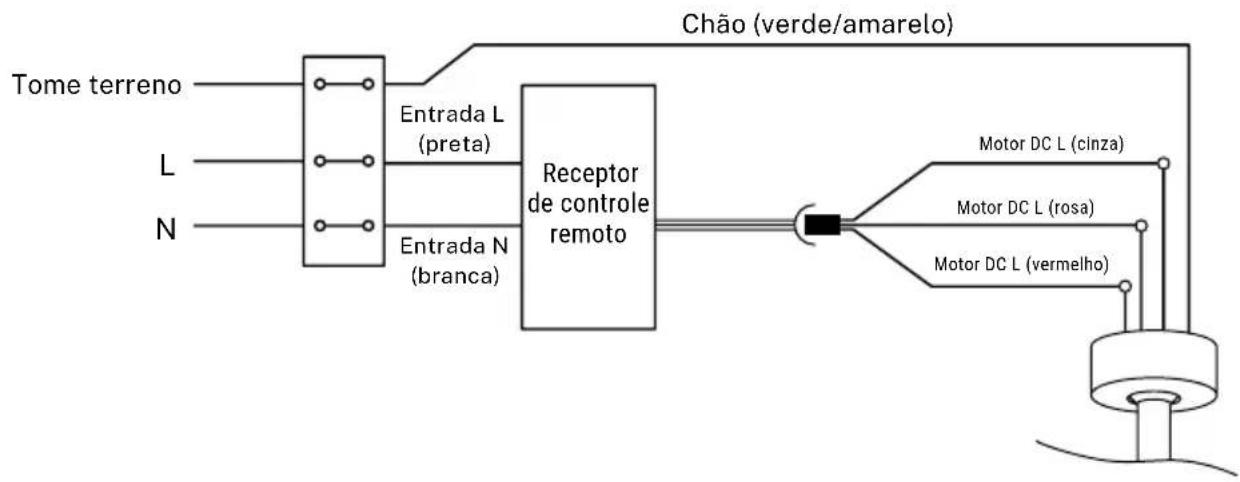

Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguido as indicações coloridas. Certifique-se de que a conexão estája firme.

CONNEXION DE LA TELÉCOMMANDE

COLLEGAMENTO CABLAGGIO
