Wind Large - Ventilateur Create - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	Create
Modèle	Wind Large
Alimentation	Secteur 220-240 V, 50/60 Hz
Nombre de vitesses	Multi-vitesses réglables via télécommande
Télécommande	Oui, avec piles AAA (2× fournies)
Minuteur	Oui, arrêt programmé (1H, 4H, 8H)
Fonction inverse	Oui, été/hiver
Connectivité	Wi-Fi (modèle compatible), application CREATE
Hauteur minimale sous plafond	2,3 m (distance sol-pale)
Distance murale minimale	76 cm
Type de montage	Plafond standard ou incliné (avec tige longue incluse)
Matériel de montage inclus	Support, tige de suspension, rosace, visserie
Nombre de pales	3 pales
Kit anti-balancement	Inclus (contrepoids autocollants et clips)
Entretien et nettoyage	Nettoyer avec un chiffon doux ; ne pas utiliser de produits abrasifs
Sécurité	Couper l'alimentation avant toute intervention ; ne pas utiliser de variateur
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente
Garantie	Consulter le revendeur

FOIRE AUX QUESTIONS - Wind Large Create

Comment installer le ventilateur Wind Large sur un plafond incliné ?

Utilisez la tige de suspension longue fournie et suivez les instructions de montage en angle. Le support de montage doit être fixé solidement à la structure.

Comment appairer la télécommande au ventilateur ?

Éteignez l'interrupteur mural pendant au moins 10 secondes, puis rallumez. Dans les 3 secondes, appuyez et maintenez le bouton marche/arrêt de la télécommande jusqu'à entendre un bip.

Que faire si le ventilateur vibre ou fait du bruit ?

Utilisez le kit anti-balancement fourni : placez les clips en U sur les pales ou ajoutez les contrepoids autocollants pour équilibrer les lames.

Comment connecter le ventilateur à l'application CREATE ?

Installez l'application, créez un compte, puis sur la télécommande maintenez enfoncés les boutons 1H et 4H pendant 5 secondes jusqu'à entendre un bip. Suivez les instructions dans l'application.

Quel est le sens de rotation pour l'été et l'hiver ?

En été, utilisez la fonction inverse pour que les pales tournent dans le sens inverse des aiguilles d'une montre (brise rafraîchissante). En hiver, tournez dans le sens horaire pour redistribuer l'air chaud.

Puis-je utiliser un variateur mural avec ce ventilateur ?

Non, ne branchez pas ce ventilateur sur un variateur. Il doit être contrôlé uniquement par la télécommande fournie ou l'application.

Quelle est la hauteur minimale de montage requise ?

Le point le plus bas des pales doit être à au moins 2,3 mètres du sol pour des raisons de sécurité.

Comment nettoyer les pales du ventilateur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de liquides qui pourraient endommager les pales ou le moteur.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez l'état des piles (2× AAA). Si le problème persiste, répétez la procédure d'appairage en coupant l'alimentation pendant une minute.

Le ventilateur peut-il être monté sur un faux plafond ?

Oui, mais vous devez utiliser des vis de fixation avec levier à ressort (non fournies) pour garantir une fixation solide à la structure.

MODE D'EMPLOI Wind Large Create

Exigences d'emplacement et d'installation 33

Conseils de mecanique 33

Conseils electriques 33

Consignes de sécurité 34

Listedespieces 35

Instructions d'installation 36

Preparation de l'installation 36

Installation du support de montage 37

Choix du type de montage 37

Pose de barre de suspension 38

Connexion de la telecommande 39

Montage de la rosace 39

Assemblage de la lame 40

Vérifier l'installation 40

Connexion à l'application 40

Comment se connecter à l'application 41

ITALIANO

Merci d'avoir besoin notre ventilateur de plafond. Avant d'utiliser cet apparéil et pour garantir sa meilleure utilisation, veuillez dire attentivement la notice.

Les mesures de sécurité repertoriées ici réduisent le risque d'incendie, de chocolélectrique et de blessure lorsqu'elles sont correctement suivies. Veuillez conserver le manuel dans un endroit sur pour reference future, ainsi que le reçu de vente et la boîte. Le cas échéant, remettez ces instructions au futur propriété de l'appareil.

Suivez toujours les instructions de sécurité de base et les mesures de prévention des risques lorsque vous utilisez un apparéil électrique. Le fabricant ne sera pas responsable de tout dommage résultat du non-respect par l'utilisateur de ces instructions.

EXIGENCES D'EMPLACEMENT ET D'INSTALLATION

CONSEILS DE MÉCANICIEN

• Conformément aux règles de sécurité, le point le plus bas des pales du ventilateur doit être à au moins 2,3 mètres du sol.
  Assurez-vous que l'emplacement choisi ne permet pas aux lames rotatives d'entrer en contact avec des objets.
• Vérifiez que les solives du plafond sont sécurisées, suffisamment grandes et solides pour supporter le poids du ventilateur.
• Pour réduire le risque d'incendie, de chocoléctrique ou de blessure, assurez-vous que le support de montage du ventilateur est fixé directement à la structure du bathtub. Ne pas monter dans une boîte de distribution.
• Le support de montage doit être solidement boulonné à une structure de support, telle qu'un toit en béton, une structure en acier ou une charpente en bois. Si une charpente en bois est ajoutée, elle doit être clouée ou vissee solidement entre deux solives.
• Pour réduire le risque de blessures corporelles et de dommages matériels, ne pliez pas et n'endommagez pas la tige verticale ou les pales du ventilateur lors de la manipulation ou de l'installation du ventilateur. Si vous détectez des dommages sur le produit, contactez notre service après-vente avant de proceder à l'installation du ventilateur.
• Assurez-vous que le ventilateur est solidement fixé au plafond. Toutes les vis de fixation doivent être vérifiées et desserrées chaque fois que nécessaire avant de démarrer le ventilateur.

CONSEILS ÉLECTRIQUES

• Coupez l'alimentation avant d'effectuer des travaux sur le ventilateur de plafond et coupez le disjoncteur. Pour éviter tout risque de chic électrique, vérifie que l'alimentation est coupee au niveau de la boîte à fusibles ou du panneau de disjoncteurs avant le câblage.
• Le ventilateur, le support de montage et l'équipement d'éclairage doivent être connectés à une terre. Vérifiez que toutes les épissures sont bien isolées.
• Vérifiez et confirmez que toutes les connexions sont correctes et sécurisées. Une fois toutes les connexions électriques effectuees, rangez tous les cables en toute sécurité.
• N'essayez pas de contrôle ce ventilateur à partir d'un interrupteur mural ou d'une télécommande qui n'est pas approuvé par le fabricant pour une utilisation avec le ventilateur. N'utilisez pas de contrôle à semi-conducteurs. L'utilisation d'un interrupteur mural ou d'une télécommande non approuvé annulera votre garantie.
• Ne connectez pas le ventilateur de plafond à un variateur.

Lors de l'utilisation d'un apparéil électrique, les précautions de sécurité de base suivantes doivent toujours être respectées.

• Pour réduire le risque de blessures, fixez le ventilateur directement à la structure de support du bathtub en suivant ces instructions et utilisez uniquement le matériel fourni.
• Pourévitertoutrisquedechocélectrique,avantdinstallervotreventilateur, débranchez l'alimentation en éteignant les interrupteurs d'alimentation du panneau électrique et les interrupteurs muraux associés. S'il n'est pas possible d'éteindre les interrupteurs d'alimentation,utilisez un dispositif d'avertissement tel qu'une étiquette sur le panneau électrique.
• Tous les cables doivent répondre aux specifications établies par les codes électriques locaux et nationaux et ANSI/NFPA 70. Si vous n'étés pas familiar avec les installations électriques, consultez un electricien qualifié.
• Ne pliez pas le système de fixation des lames lors de l'installation, de l'inclinaison ou du nettoyage des lames.
• N'insérez pas d'autres objets entre les pales du ventilateur.
• Pour réduire le risque d'incendie, de choc électrique ou de dommages au moteur, n'utilise pas de régulateur de vitesse à semi-conducteurs avec ce ventilateur. Utilisez uniquement les régulates de vitesse d'origine.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances limitées, à condition qu'ils soient supervisés par une personne responsable de leur sécurité ou ayant été formée à son utilisation. l' apparéil en toute sécurité.
• Les enfants ne doivent pas journé avec cet apparéil. Ils ne doivent pas non plus effectuer de tâches de nettoyage et d'entretien à moins d'avoir plus de 8 ans et d'être surveillés. Les enfants doivent être étroitement surveillés lorsqu'ils utilisent un apparéil.

NOTE: Les instructions et précautions de sécurité containues dans ce manuel peuvent ne pas couvir tous les problèmes et situations possibles. Vous doivent comprendre que le bon sens et la prudence sont essentiels lors de l'installation et de l'utilisation du ventilateur.

LISTE DES PIECES

Ouvrez soigneusement l'emballage et retirez les pieces inclues à l'intérieur. Placez-les au sol sur un tapis ou un morceau de plastique suffisamment grand pour éviter tout dommage.

Vérifiez que les objets listedes ci-dessous se trouvent à l'intérieur de l'emballage.

Support demontage

Floron

Bar Barredextension

Tronillos

x3 Lames

Moteur

Télécommande et contrôleur

MANDO A DISTANCIA

1. Bouton marche/arrêt
2. Minuteur
3. Contrôle de l'intensité du ventilateur
4. Fonction inverse
5. Bouton de désactivation du son
6. Piles (2 x AAA)

Appairage du contrôleur

1. Eteignez l'interrupteur principal de la piece où vous avez installé votre ventilateur pendant au moins 10 secondes.
2. Allumez l'interrupteur et vous entendrez un bip, dans les 3 secondes qui suivent, appuyez sur le bouton marche/arrêt et maintenez-le enforcé jusqu'à ce que vous entendiez un bip.
3. Si le processus d'appairage n'aboutit pas, repeteze les etapes ci-dessus après avoir eteint l'interrupteur mural pendant au moins 1 minute.

ALLUMÉ ÉTEINT

Allumez ou éteignez complètement le ventilateur, indépendamment de si la lumière est allumée ou non.

INTENSITE DU VENTILATEUR

Augmente ou diminue la vitesse de rotation des pales du ventilateur.

MINUTEUR

Planifiez l'arrêt automatique enCHOISSSANT parmi les options disponibles.

FUNCTION INVERSE

Change le sens de rotation des lames ventilateur. La fonction hiver (tourner à droite) pousse l'air chaud accumulé dans le plafond vers le bas et la fonction été (tourner à gauche) générale une brise qui rafraîchit l'environnement.

DÉSACTIVER LE SON

En appuyant sur le bouton de désactivation du son, vous pouze faire taïre lessons émis par le ventilateur lorsqu'you appuyez sur n'importe qu'elle touche de la télécommande.

INSTRUCTIONS D'INSTALLATION

PREPARATION DE L'INSTALLATION

• Pour éviter les blessures et les blessures, assurez-vous que le ventilateur est suspendu à un endroit permettant aux pales d'être à 2,3 m ou plus du sol et à 76 cm du mur ou de l'obstacle le plus proche.
• Assurez-vous que le support de montage est correctement fixé à la structure du bâtiment et peut supporter tout le poids du ventilateur.

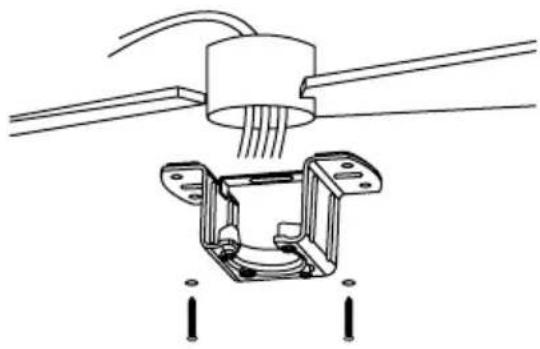

INSTALLATION DU SUPPORT DE MONTAGE

• Vérifiez que le plafond sur lequel vous comptez monter le ventilateur est stable et capable de supporter en toute sécurité le poids du ventilateur.

• Ne fixez pas le support de montage directement sur des plafonds de moins de 10mm pour éviter tout risque de desserrage et de sortie de la vis.

Toiture en bois

Percez les trouss nécessaires, puis fixez le support de montage avec les vis à bois et les rondelles aux joints du plafond.

Toit en béton

Percez des trous avec un foret de 8 mm, en fonction de la longueur des vis d'expansion. Ensuite, fixez le support de montage au plafond avec les vis d'expansion.

NOTE: Ce ventilateur peut également être installé dans un faux plafond, pour cela vous dévez utiliser des vis de fixation avec levier à ressort (non fournies).

• Marquez la position correcte des trous et fixez le support de plafond à l'aide des vis avec chevilles métalliques ou des vis et rondelles adaptées au type de plafond choisi.
• Vérifiez la bonne installation du support avant de suspendre le ventilateur. Le support de montage doit supporter tout le poids du ventilateur.

CHOIX DU TYPE DE MONTAGE

Assemblage traditionnel Montage en angle

La configuration traditionnelle est suspendue au plafond avec une tige.

Le montage en angle est recommendé sur les plafonds inclinés ou vouts.

Ce ventilateur peut être installé aussi bien sur un plafond ordinaire que sur un plafond voute, et peut étendre la longueur de suspension grâce à la tige de suspension plus longue (fournie). Pour installer la barre de suspension, vous aurez besoin des outils suivants : un tournevis, un tournevis à tete plate, une pince ou une clé régable, un escabeau, une pince coupante et du ruban isolant.

POSE DE BARRE DE SUSPENSION

• Si vous souhaitez étendre la longueur de suspension de votre ventilateur, retirez la boule de la tige de suspension et utilisez la tige d'extension supplémentaire (incluse).

· Si vous souhaitez utiliser la barre d'extension, suivez les instructions suivantes :

1. Pour-retirer la boule de la tige de suspension, desserrez la vis de réglage et retirez les goupilles fendues.

2. Abaissez la boule et retirez la goupille de verrouillage.

3. Retirez la boule de la barre de suspension et insérez-la dans la barre de suspension la plus longue (le haut de la barre a un trou pour la vis de réglage; utilisez-le pour fixer la barre).

1. Insérez la goupille de verrouillage dans l'extrémité de la tige de suspension et souveze la boule. Assurez-vous que la goupille de verrouillage est alignée avec les rainures à l'intérieur de la bille et fixez la vis de réglage.

Conseil: Pour facilititer l'insertion des fils dans la barre, placez du ruban isolant autour des fils. Cela vous aidera à les garder ensemble lorsque vous les insérèez dans la barre.

1. Desserrez les vis de montage et la rondelle du haut du boitier du moteur. Retirez les broches de la barre (si ce n'est pas déjà fait). Insérez la rosace à travers la barre.

2. Enfilez les cables à travers la barre et tirez les cables en excès depuis le haut de la barre pour les serrer.

3. Placez la barre à l'intérieur du boitier du moteur et inséréz les broches que vous avez rétiées plusôt. Serrez les vis de réglage et les rondelles.

4. Abaissez le capot vers le carter du moteur.

CONEXão DE FIAÇÃO

• Effectuer la connexion entre les fils du récepteur et les fils du moteur du ventilateur en suivant les indications de couleur. Assurez-vous que la connexion est serrée.

MONTAGE DE LA ROSACE

• Soulevez l'auvent sur le support de montage et alignez les vis desserrées du support de montage avec les trous de l'auvent.
• Tournez l'embout pour l'ajuster. Réinsérez les vis et fixez-les avec un tournevis.
• Une fois que vous avez fixé le support de montage à la boîte de jonction, vous pouvez procéder à l'accrochage du ventilateur.
• Saisissez fermement le ventilateur avec les deux mains. Passez la barre à travers l'ouverture du support de montage et laissez la boule reposer sur le support de montage.
• Faites pivoter l'attelage à rotule jusqu'à ce qu'il s'aligne avec la languette du support de montage.

Conseil: Une autre personne devrait vous aider à tener l'échelle et vous remettre le ventilateur une fois que vous avez gravi l'échelle.

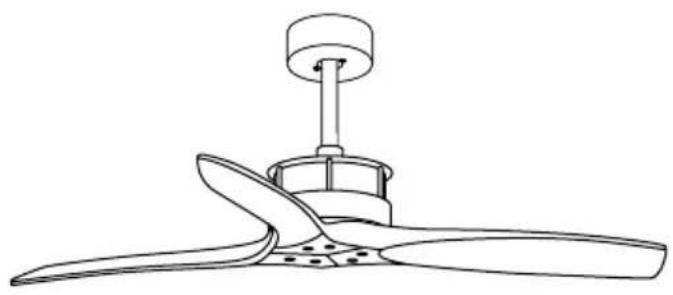

ASSEMBLAGE DE LA LAME

Alignez les trou s support de lame avec les trou des lames et du corps du moteur et vissez-les en place, mais ne serrez pas les vis jusqu'à ce qu'elles soient toutes en place et vissees.

Conseil: Pour gagner du temps, vous pouvez placer les rondelles sur chaque vis avant d'installer les lames.

VERIFIER L'INSTALLATION

• Vérifiez le bon fonctionnement du ventilateur de plafond, en vérifier qu'aucun mouvement étrange ou désignement n'est observé dans aucune partie du ventilateur.
• Si vous remarque unquelconque type de bourdonnement/vibration, vous pouvez proce der au reglage des pales avec le kit anti-balancement.
  Le kit anti-balancement comprend des contrepoids autocollants et des clips en forme de « U »
• Éteignez le ventilateur de plafond.
• Vous pouvez placer le clip au centre de n'importe qu'elle lame et vérifier si les vibrations diminuent.
• Allumez le ventilateur et vérifiez. Si aucun changement n'est constaté, éteignez le ventilateur et aioutez un autre clip sur une autre lame ou utilisez les poids adhésifs.

CONNEXION À L'APPLICATION

* Uniquement pour les modèles avec Wi-Fi

L'application CREATE est disponible pour Android et iOS (recherche l'application sur Google Play ou App Store ou scannez le code QR ci-dessous). Il peut y avoir des frais supplémentaires selon le fournisseur.

Cet apparéil est utilisé via votre réseau domestique. comme condition essentielle, vous devez disposer d'un réseau Wi-Fi toujours connecté à votre routeur 2,4 Gh et à l'application gratuite CREATE. (Les fournisseurs Internet proposent actuellement 5Gh et 2,4Gh simultanément.)

Nos you rmandons de debracher l'appareil du secteur lorsque you n'tes pas chez you afin d'eviter qu'il ne demarre accidentellement pendant voire absence.

iPhone Android

COMMENT SE CONNECTER À L'APPLICATION

1. Installez l'application CREATE et creez un compte utiliser.
2. Définissez un mot de passer de connexion et connectez-vous à l'application.
3. Cliquez sur « Ajouter un apparéil » (+), puis cliquez sur la catégorie du ventilateur de plafond.
4. Sur la télécommande, maintenez enfoncés les boutons 1H et 4H pendant environ 5 secondes jusqu'à ce que vous entendiez un bip.
5. Ensuite, cliquez sur « Confirmer »
6. Saisissez le mot de passer de votre réseau Wi-Fi et confirmez.
7. Lors de la connexion, assurez-vous que vous routeur, votre téléphone mobile et votre apparéil sont aussi proches que possible. Enfin, le ventilateur de plafond sera ajouté avec succès à votre application CREATE.

Conformément aux directives: 2012/19 / UE et 2015/863 / UE sur la limitation de l'utilisation de substances dangereuses dans les équipements ELECTriques et Electroniques, ainsi que leur élimination des déchets. Le symbole avec la poubelle croisée indiqué sur l'emballage indique que le produit à la fin de sa durée de vie sera collecté en tant que déchet séparé. Par conséquent, tout produit ayant atteint la fin de sa durée de vie doit être livré dans des centres d'élimination des déchets spécialisés pour la collecte sélective des déchets d'équipements ELECTriques et Electroniques, ou returné au détaillant lors de l'achat de nouveaux équipements similaires, en un seul pour une base. Une collecte séparée appropriée pour la mise en service ultérieure des équipements expériés pour être recyclés, traités et éliminés d'une manière respectue de l'environnement aide à prévenir les effets négatifs potentiels sur l'environnement et la santé et optimise le recyclage et la réutilisation des les composants qui composent l'appareil. L'élimination abusive du produit par l'utilisateur implique l'application de sanctions administratives conformément aux lois.
