MANUAL DE UTILIZADOR WR184E WORX

MANTENIMIENTO Y ALMACENAMIENTO

MANTENIMIENTO Y ALMACENAMIENTO

AVISO: Leia todos os avisos e instruções de segurança. O desrespeito dos avisos e instruções pode resultar em choques eléctricos, incêndios e/ou ferimentos graves.

Leia cuidadosamente as instruções sobre o funcionamento seguro da máquina. Preserve todos avisos e instruções para referência futura.

- Este aparelho não se destina a ser utilizado por indivíduos (incluindo crianças) com capacidades físicas reduzidas, capacidades sensoriais e mentais reduzidas ou falta de experiência e conhecimento, salvo quando supervisionados ou instruídos por uma pessoa responsável acerca da utilização do aparelho e respectiva segurança.

- Deve supervisionar as crianças para garantir que não brincam com o aparelho.

-Este aparelho só deve ser utilizado com a fonte de alimentação fornecida com o mesmo.

AVISO: Para reduzir o risco de ferimentos e danos à máquina, não remova a bateria antes de desligar a máquina.

IMPORTANTE LEIA CUIDADOSAMENTE ANTES DE UTILIZAR PRESERVE PARA FUTURA REFERÊNCIA Práticas de utilização segura FORMAÇÃO

a) Leia atentamente as instruções. Certifique-se de que compreende as instruções e familiarize-se com os controlos e com a utilização adequada do aparelho;

b) Nunca permita que o aparelho seja utilizado por crianças ou pessoas que não estejam familiarizadas com a utilização do aparelho. Os regulamentos locais podem restringir a idade do operador;

c) O operador ou utilizador é responsável por acidentes ou situações de perigos ocorrendo a outras pessoas ou na sua propriedade.

PREPARAÇÃO

a) Certifique-se de que instala correctamente o fio de delimitação conforme instruído.

b) Inspeccione periodicamente a área onde o aparelho deve ser utilizado e retire todas as pedras, paus, fios, ossos e outros objectos estranhos.

c) Inspeccione a máquina visual e periodicamente para verificar se as lâminas, os parafusos das lâminas e o conjunto de corte estão desgastados ou danificados. Substitua lâminas e parafusos gastos ou danificados em conjunto de modo a preservar o equilíbrio.

d) Nos aparelhos com vários pivôs, preste atenção ao rodar uma lâmina pois pode provocar a rotação das restantes lâminas.

e) AVISO! O cortador de relva não deve ser utilizado sem a protecção no local correcto.

FUNCIONAMENTO

1. Geral

a) Nunca utilize o aparelho com protecções defeituosas ou sem dispositivos de segurança no local correcto, por exemplo deflectores;

b) Não coloque os pés nem as mãos perto ou debaixo de peças em rotação. Mantenha-se sempre afastado da abertura de descarga;

c) Nunca pegue ou transporte um aparelho enquanto o motor estiver a funcionar;

d) Utilize o dispositivo desactivado do aparelho;

- Antes de eliminar um bloqueio;

- Antes de inspeccionar, limpar ou trabalhar no aparelho;

e) Não é permitido modificar a concepção original do robot corta-relva. Todas as modificações são da sua exclusiva responsabilidade.

f) Ligue o robot corta-relva de acordo com as instruções. Quando o botão de energia está activado, certifique-se de que mantém as mãos afastadas das lâminas rotativas. Nunca coloque as mãos e pés sob o cortador.
g) Nunca levante ou transporte o robot corta-relva com o botão de energia activado.
h) Não deixe as pessoas que não se encontram familiarizadas com o funcionamento do robot corta-relva utilizarem o mesmo.
i) Não coloque objectos sobre o robot corta-relva ou na respectiva estação de carga.
j) Não permita que o robot corta-relva seja utilizado com um disco da lâmina ou corpo defeituosos. Também não deve ser utilizado com lâminas, parafusos, porcas ou cabos defeituosos.
k) Desligue sempre o robot corta-relva quando concluir a sua utilização. O robot corta-relva só pode iniciar quando o botão de energia estiver activado e tenha sido introduzido o código PIN correcto.
I) Mantenha as suas mãos e pés longe das lâminas giratórias. Nunca coloque as mãos ou pés próximo ou por baixo do corpo quando o corta-relva robotizado estiver em funcionamento.
m) De modo evitar a utilização da máquina e dos respetivos periféricos em condições atmosféricas adversas, especialmente quando existe risco de queda de raios.
n) Não tocar em pecas móveis perigosas antes de estar terem parado por completo.
o) Para máquinas usadas em áreas públicas, os sinais de aviso devem ser colocados em torno da área de trabalho da máquina. Devem apresentar a substância do seguinte texto;

AVISO! Cortador de grama automático! Mantenha longe da máquina! Supervisione as crianças!

2. Além disso, quando o aparelho estiver a funcionar automaticamente

a) Não deixe a máquina a funcionar sem supervisão caso não saiba se existem animais de estimação, crianças ou pessoas nas proximidades.

MANUTENÇÃO E ARMAZENAMENTO

AVISO! Quando o cortador estiver ao contrário, o botão de energia deve estar sempre desligado.

O botão de energia deve estar sempre desligado durante os trabalhos realizados sob a estrutura, como a limpeza ou substituição das lâminas.

a) Mantenha todas as porcas, pernos e parafusos apertados para garantir que o aparelho se encontra em condições de funcionamento seguras:
b) Inspeccione o robot corta-relva semanalmente e substitua as peças gastas ou danificadas por motivos de segurança;
c) Verifique especialmente se as lâminas e respectivos discos estão danificados. Substitua todas as lâminas e parafusos em simultâneo (caso necessário) para que as peças rotativas fiquem equilibradas.
d) Certifique-se de que são utilizados apenas meios de corte sobresselentes do tipo correcto:
e) Certifique-se de que as baterias estão carregadas utilizando o carregador correcto recomendado pelo fabricante. A utilização incorrecta pode provocar choques eléctricos, sobreaquecimento ou fugas de líquido corrosivo da bateria:
f) Em caso de fuga de electrólitos lave com água/agente neutralizador e procure aconselhamento médico se entrar em contacto com os olhos, etc.;
g) A assistência ao aparelho deve estar de acordo com as instruções do fabricante.

Recomendação

Ligar a máquina e/ou os respetivos periféricos apenas a um circuito de alimentação protegido por um dispositivo de corrente residual (RCD) com uma corrente de disparo não superior a 30mA.

Riscos residuais

Para evitar lesões, usar luvas de proteção quando substituir as lâminas.

Transporte

A embalagem original deve ser utilizada ao transportar o robot corta-relva em longas distâncias.

Para transportá-lo desde ou na área de funcionamento:

a) pressione o botão PARAR para parar o cortador.

Selecione o código PIN de quatro dígitos quando iniciar o corta-relva pela primeira vez.

b) Desligue sempre o robot corta-relva caso pretenda transportá-lo.

c) Transporte sempre o cortador pelo manípulo na frente sob o cortador. Transporte o cortador com o disco da lâmina afastado do corpo.

Requisitos de exposição a RF

Para satisfazer os requisitos de exposição a RF, uma distância de separação de 200mm ou mais deve ser mantida entre este dispositivo e as pessoas durante a operação do dispositivo.

Para garantir a conformidade, as operações a uma distância menor que essa distância não são recomendadas. A antena usada para este transmissor não deve ser colocada em conjunto com qualquer outra antena ou transmissor.

Avisos de segurança para a bateria

a) Não desmonte, abra ou corte as células da bateria.

b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto-circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objetos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.

c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar direta.

d) Não exponha a bateria ao choque elétrico.

e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afetada com quantidades abundantes de água e procure aconselhamento médico.

f) Procure imediatamente aconselhamento médico se ingerir uma célula ou bateria.

g) Mantenha a bateria limpa e seca.

h) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.

i) A bateria necessita de ser carregada antes de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correto.

j) Não mantenha a bateria a carregar quando não for utilizada.

k) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo.

I) A bateria regista o seu melhor desempenho quando é utilizada a uma temperatura ambiente normal (20°C ± 5°C).

m) Ao eliminar as baterias, mantenha as baterias com diferentes sistemas eletroquímicos separadas umas das outras.

n) Recarregue apenas com o carregador especificado pela WORX. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento.

Um carregador adequado para um determinado tipo de bateria pode provocar risco de incêndio quando é utilizado com outra bateria.

o) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento.

p) Mantenha a bateria fora do alcance das crianças.

q) Preserve as informações originais do produto para futura referência.

r) Retire a bateria do equipamento quando não estiver em utilização.

s) Elimine-a de forma adequada.
t) Não misture pilhas de diferente fabrico, capacidade, tamanho ou tipo num dispositivo.
u) Não remova a bateria da respetiva embalagem original até ser necessário para utilização.
v) Observe as marcas de sinal positivo (+) e sinal negativo (−) na bateria e assegure a utilização correta.

1.2 INFORMAÇÕES SOBRE O LANDROID

AVISO - o robot cortador de relva pode ser perigoso se for utilizado incorrectamente.

Leia cuidadosamente o manual do proprietário e compreenda o respectivo conteúdo antes de utilizar o seu robot cortador de relva.

AVISO - Mantenha uma distância segura da máquina quando estiver em utilização.

AVISO – Execute a desactivação do dispositivo antes de reparar ou levantar a máquina.

AVISO - Não se coloque sobre a máquina.

As baterias usadas devem ser separadas de forma ecológica. Não elimine as baterias usadas como resíduo municipal indiferenciado.

Não queimar

As baterias podem entrar no ciclo da água se descartadas incorretamente, o que pode ser perigoso para o ecossistema. Não descarte baterias usadas como resíduos urbanos indiferenciados.

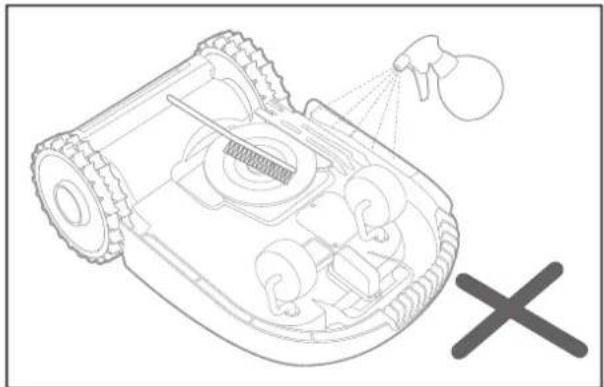

Não lave a máquina com equipamento de lavagem de pressão elevada.

Os produtos eléctricos residuais não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existam instalações. Confirme com as suas autoridades locais ou distribuidor relativamente ao dispositivo de reciclagem.

Aparelho Classe III

Os produtos eléctricos residuais não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existam instalações. Confirme com as suas autoridades locais ou distribuidor relativamente ao dispositivo de reciclagem.

INSTRUÇÕES DE SEGURANÇA IMPORTANTE. MANTENHA PARA FUTURA REFERÊNCIA.

Atenção: leia todos os avisos de segurança e todas as instruções para o funcionamento seguro da máquina. O incumprimento dos avisos e das instruções poderá resultar em choques elétricos, incêndio e/ou ferimentos graves.

1. O Android não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, exceto sob supervisão ou após terem recebido instruções relativas ao uso do aparelho por uma pessoa responsável pela sua segurança
2. As crianças deverão estar sob supervisão para assegurar que não brincam com o Android
3. O Android apenas deverá ser utilizado com a unidade de fonte de alimentação que o acompanha

Guia de segurança anterior à utilização

1. Leia cuidadosamente as instruções. Assegure-se de que compreende as instruções e de que está familiarizado com os controlos e a utilização correta do Android
2. Jamais permita o uso do Landroid por crianças ou pessoas que não estejam familiarizadas com estas instruções
3. O operador ou o utilizador são responsáveis pelos acidentes ou perigos infligidos a outras pessoas e respetiva propriedade

Preparação anterior à utilização

1. Assegure-se da instalação correta do fio delimitador
2. Inspezione periodicamente a área na qual o Landroid deverá ser utilizado e remova todas as pedras, paus, fios, ossos e outros objetos estranhos
3. Inspezione periodicamente e de forma visual para confirmar que as lâminas, os parafusos das lâminas e o conjunto do cortador não estão desgastados ou danificados. Substitua em conjunto as lâminas e os parafusos danificados

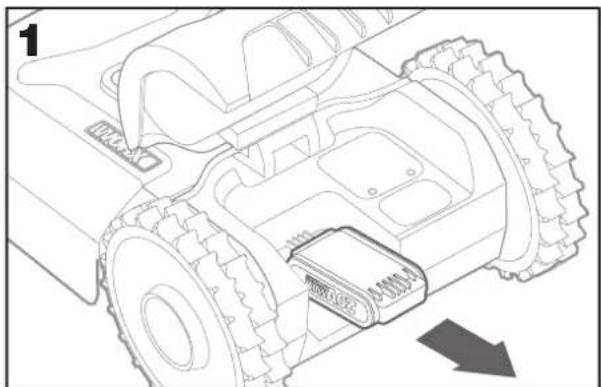

4. Desligue o Landroid, remova a bateria, use luvas de proteção e tenha cuidado ao inspecionar as lâminas, já que a rotação de uma lâmina pode provocar a rotação das restantes

AVISO! O cortador de relva não deverá ser operado sem a proteção instalada

Funcionamento seguro

1. Nunca opere o aparelho com proteções defeituosas ou sem a proteção instalada.
2. Não coloque as mãos ou os pés junto das peças rotativas.
3. Nunca levante nem transporte o Landroid enquanto este estiver a funcionar.
4. Desligue a máquina e remova a bateria antes de remover uma obstrução e antes de verificar, limpar ou trabalhar no Android
5. Não é permitido alterar o design original do Landroid. Todas as modificações são efetuadas por sua conta e risco
6. Inicie o Landroid de acordo com as instruções. Quando o botão de alimentação é ligado, assegure-se de que mantém as suas mãos e pés afastados das láminas rotativas.
7. Nunca levante o Landroid nem o transporte com a alimentação ligada.
8. Não coloque nada sobre o Landroid ou a sua estação de carregamento.
9. Não permita que o Landroid seja utilizado com um corpo ou disco de lâmina defeituoso. Nem deverá ser utilizado com lâminas, parafusos, porcas ou cabos defeituosos.
10. Desligue o Android quando não o pretender utilizar por um extenso período de tempo.
11. O Landroid apenas pode ser iniciado com a alimentação ligada e após a introdução do código PIN correto.
12. Evite a utilização do Landroid em más condições climatéricas, particularmente havendo o risco de trovoada.
13. Não toque nas peças em movimento perigosas antes destas terem parado por completo.
14. Não deixe o Landroid em funcionamento sem supervisão caso saiba que existam animais de estimação, crianças ou pessoas por perto.

MANUTENÇÃO E ARMAZENAMENTO

Atenção: Quando o cortador de relva é virado de cima para baixo, a tecla de alimentação deverá estar sempre desligada. A tecla de alimentação deverá estar desligada e a bateria removida durante todo o trabalho levado a cabo sob a estrutura do cortador de relva, tal como limpeza ou substituição das lâminas.

1. Não leve o Android com água a pressão—devido à elevada pressão, a água poderá entrar no Android e danificar o circuito eletrónico

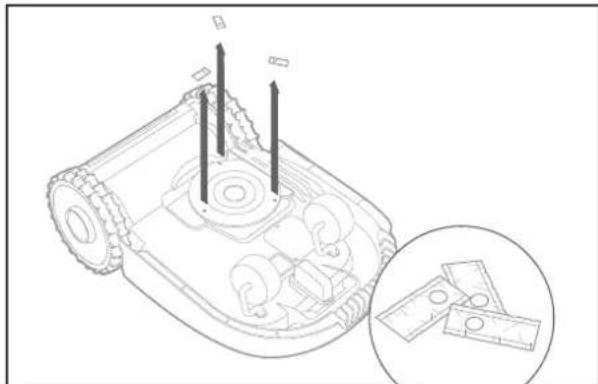

2. Para evitar ferimentos, utilize luvas de proteção durante a substituição das lâminas
3. Mantenha todas as porcas, pinos e parafusos apertados para assegurar que o Landroid se encontra em boas condições de trabalho
4. Inspezione semanalmente o Landroid e substitui as peças gastos ou danificadas por motivos de segurança
5. Assegure-se de que apenas são utilizadas lâminas de substituição do tipo correto
6. Assegure-se de que as baterias são carregadas com a estação de carregamento do Landroid. A utilização incorreta poderá resultar num choque elétrico ou no sobreaquecimento da bateria
7. A manutenção do Landroid deverá ser realizada de acordo com as instruções do fabricante

Recomendação

Apenas ligue a fonte de alimentação (PSU) da estação de carregamento do Android a um circuito de alimentação protegido por um dispositivo de corrente residual (RCD) com uma corrente de disparo nunca superior a 30mA.

Transporte seguro

1. Deverão ser usadas as embalagens originais para o transporte do Landroid ao longo de grandes distâncias
2. Para mover de forma segura o Landroid dentro da área de trabalho:
3. pressione o botão STOP para parar o cortador de relva.
4. transporte o cortador de relva com disco de lâmina afastado do corpo.

Segurança da bateria

1. Não desmonte, abra nem desfaça o conjunto de baterias
2. Não coloque o conjunto de baterias em curto-circuito. Não armazene aleatoriamente os conjuntos de baterias numa caixa ou gaveta onde possam provocar curtos-circuitos uns aos outros ou receber um curto-circuito de materiais condutores
3. Quando o conjunto de baterias não estiver a ser utilizado, mantenha-o afastado de objetos metálicos, como clipes de papel, moedas, chaves, pregos, parafusos ou outros metais pequenos objetos que possam efetuar uma ligação de um terminal com outro. O curto-circuito entre terminais de bateria poderá provocar queimaduras ou um incêndio
4. Não exponha o conjunto de baterias ao calor ou fogo. Evite o armazenamento sob a luz solar direta
5. Não sujeite o conjunto de baterias a choque mecânico
6. Procure imediatamente aconselhamento médico caso uma célula ou conjunto de baterias tenham sido engolidos
7. Mantenha o conjunto de baterias limpo e seco
8. O conjunto de baterias oferece o seu melhor desempenho quando é operado a temperaturas que rondam os 20 °C
9. Ao descartar conjuntos de baterias, mantenha os conjuntos de baterias de distintos sistemas eletromecânicos separados uns dos outros
10. Recarregue apenas com o carregador especificado pela Worx. Não utilize qualquer carregador para além do especificamente fornecido para o uso com o Android.

Um carregador adequado a um tipo de conjunto de baterias poderá criar um risco de incêndio quando utilizado com outro conjunto de baterias

1. Não utilize qualquer conjunto de baterias que não seja concebido para o uso com este equipamento
2. Mantenha o conjunto de baterias afastado das crianças
3. Descarte a bateria corretamente Devolva as baterias gastos ao ponto de reciclagem ou recolha local

Aparelho de classe III

1. Os produtos elétricos residuais não deverão ser descartados junto com os resíduos domésticos. Recicle nos locais de reciclagem. Peça aconselhamento às autoridades ou revendedores locais quanto à reciclagem

AVISO! O Android pode ser perigoso caso seja incorretamente utilizado. Leia cuidadosamente o Manual do Operador e compreenda o seu conteúdo antes de utilizar o seu Android.
AVISO! Mantenha uma distância segura da máquina durante o funcionamento
AVISO! Desligue a máquina e remova a bateria antes de trabalhar ou levantar a máquina.
AVISO! Não se faça transportar em cima da máquina.

2. LISTA DE COMPONENTES O QUE ESTÁ NA CAIXA

A imagem é apenas para referência

A Worx Landroid
B Fichas de reparação do fio
C Kits de lâminas sobresselentes
D Chave hexagonal
E Base de carregamento
F Parafusos

G Molas de arame
H Fonte de alimentação
Fio delimitador
J Bateria de 20 V
K Medidores de distância do fio delimitador
L Régua Bertelsen
M Manuais

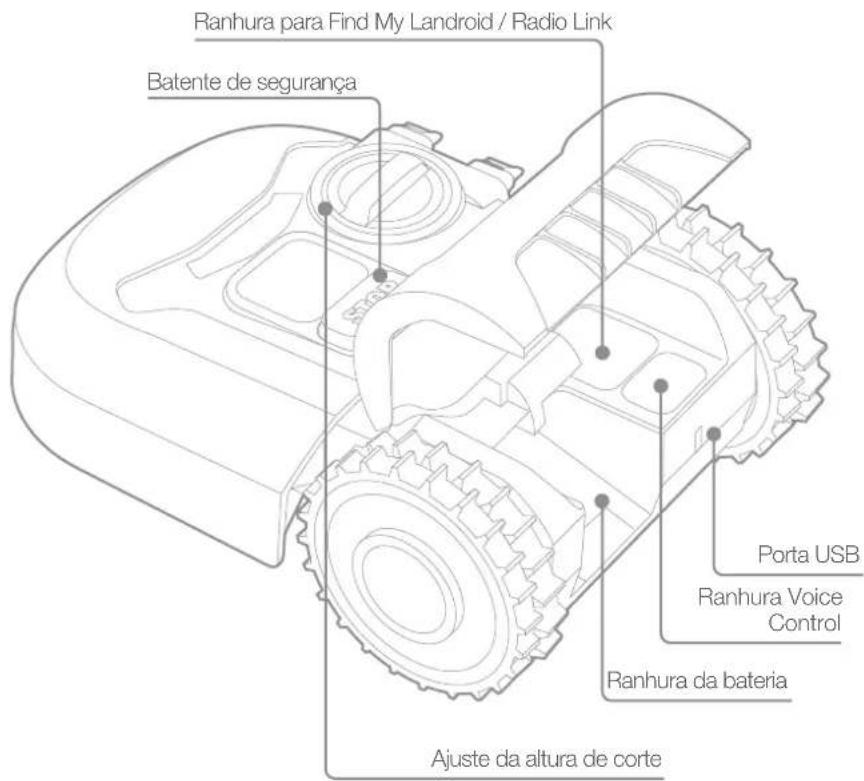

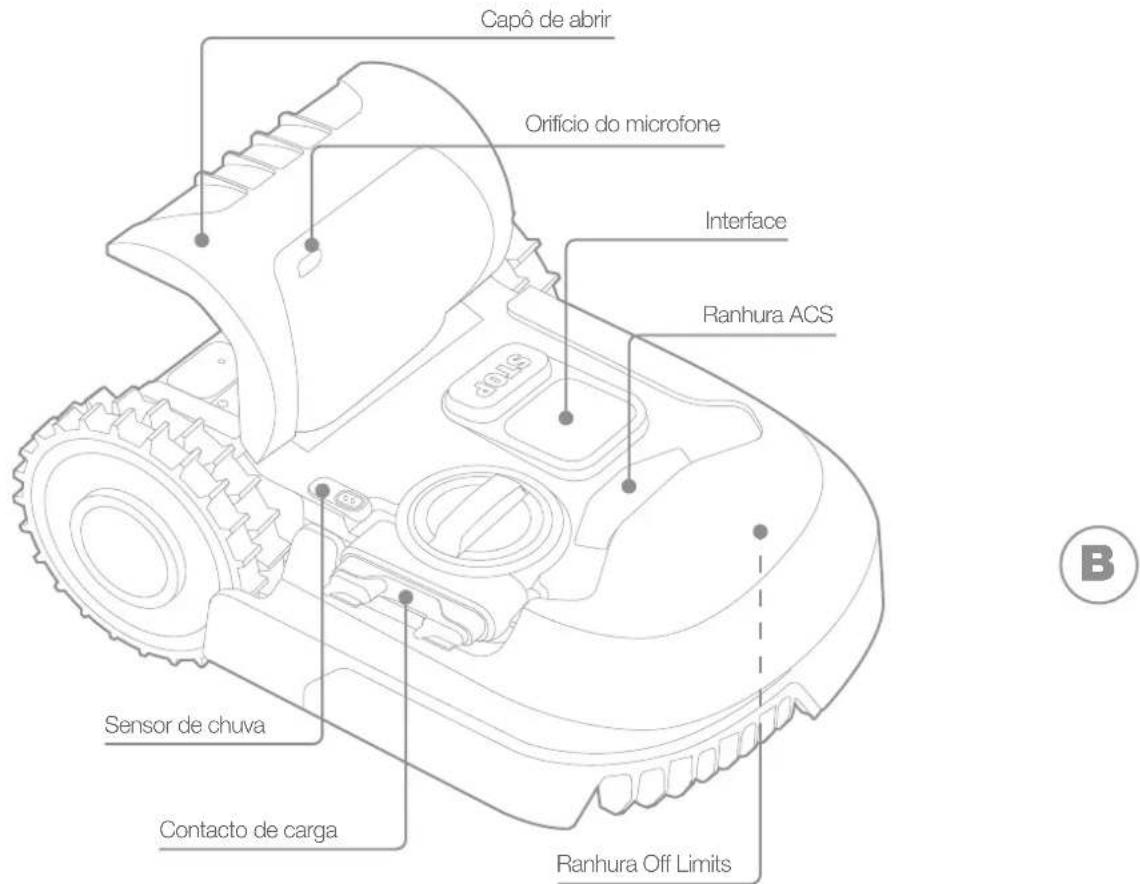

CONHECER O LANDROID

A

Ranhura para Find My Landroid / Radio Link Batente de segurança Porta USB Ranhura Voice Control Ranhura da bateria Ajuste da altura de corte

Capô de abrir Orifício do microfone Interface Ranhura ACS Sensor de chuva Contacto de carga Ranhura Off Limits B

Tipo WR184E WR141E (100-199 - designação da máquina, representante do robot corta-relva)

	WR184E WR141E
Tensão nominal 20 V Max.*	---
Velocidade sem carga (/min) 2800 2800
Área de corte (m2) 400 500
Diâmetro de corte (cm) 18 18
Altura de corte (mm) 20-50 30-60
Posições de altura de corte 4 4
Tipo de bateria Lão de lítio
Modelo da bateria	WA3551.3 / WA3551.1
Tempo de carga approx. (hrs)	1.5
Tempo de carga	WA3750.1 / WA3755.1
Modelo do carregador	Entrada: 100-240 V~50/60 Hz, 38 W,Saída: 20 V =1.5 A
Peso da máquina (kg) 8.0	9.1
Grau de protecção	III
Aplicação	Y
Banda de frequência de módulo WLAN incorporado	2.412GHz-2.472GHz
Potência máx. de radiofrequência do módulo WLAN incorporado	802.11b:+16±2dBm(@11Mbps)802.11g:+14±2dBm(@54Mbps)802.11n:+13±2dBm(@HT20,MCS7)
Banda de frequência de sistemas de loop indutivo	77 Hz
Energia de radiofrequência máxima de sistemas de loop indutivo	82 dBμA/m

* Tensão medida sem carga de trabalho. A tensão inicial da bateria alcança um máximo de 20 volts. A tensão nominal é 18 volts.

4. RUÍDO E DADOS TÉCNICOS

	WR184E WR141E
Uma pressão sonora ponderada	L_pA = 44.2 dB(A) L	_pA = 45.5 dB(A)
	K_PA = 0.4 dB(A) K	_PA = 0.6 dB(A)
Uma potência sonora ponderada	L_wA = 64.2 dB(A) L	_wA = 65.5 dB(A)
	K_wA = 0.4 dB(A) K	_wA = 0.6 dB(A)
Utilize protecção auditiva quando a pressão sonora for superior a 80dB(A).

Um nível de ruído vindo da máquina é inevitável. O curso de trabalho ruidoso deve ser licenciado e dentro de limites durante certos períodos. Cumpra os períodos de descanso, visto que podem necessitar de restringir as horas de trabalho ao mínimo. Para a sua própria proteção e para a proteção das pessoas que trabalham nas proximidades, deve ser utilizado um equipamento de proteção auditiva adequado.

ACESSÓRIOS

	WR184E WR141E
Parafusos 9 9
Base de carga 1 1
Pregos de fixação da base de carga 7 8
Fio de delimitação 100m 130m
Espigas de arame 130 180
Chave hexagonal	1 1
Medidores de distância do fio de delimitação	2	2
Lâminas	9 9
Conector	2 2
Bateria (WA3551.3 / WA3551.1)	1 1
Carregador (WA3750.1 / WA3755.1)	1 1

Recomendamos a compra de acessórios genuínos indicados na lista acima na mesma loja onde comprou a ferramenta. Consulte a embalagem do acessório para obter mais informações. O pessoal da loja pode auxiliar e aconselhá-lo.

UTILIZAÇÃO CONFORME AS DISPOSIÇÕES

Este produto é concebido para o corte de relva doméstico. Foi concebido para cortar relva frequentemente, mantendo uma relva mais saudável e com o melhor aspeto de sempre. Dependendo do tamanho da sua relva, o Android poderá ser programado para operar em qualquer altura ou frequência sem restrições. Não se destina a escavar, varrer ou limpar neve.

5. MANUTENÇÃO

O seu Android trabalha arduamente e precisa de ser limpo e verificado de vez em quando. Esta secção do nosso guia ajuda-lo-á a manter o Android em bom estado para que este dure durante anos sem problemas. Veja como cuidar do seu Android. Desligue a máquina antes de realizar qualquer reparação ou manutenção.

5.1 MANTENHA-O AFIADO

O Landroid não corta relva como os outros cortadores de relva. As suas lâminas de corte são extremamente afiadas em dois lados e giram em ambas direções para uma capacidade de corte máxima.

A. O disco rotativo de lâminas exerce aleatoriamente uma rotação no sentido dos ponteiros do relógio e contrário ao sentido dos ponteiros do relógio para fazer uso de ambos lados de corte e minimizar a frequência da substituição das lâminas.

B. Cada lâmina de corte terá a duração de dois meses se tiver um uso diário

C. Verifique sempre se as lâminas se encontram lascadas ou danificadas e substitua-as caso estejam

D. Quando as lâminas de corte se encontrarem usadas e desgastadas, estas deverão ser substituídas pelas lâminas de substituição fornecidas juntamente com o seu Android.

Poderá igualmente encontrar lâminas de substituição no seu revendedor Landroid mais perto.

AVISO! Antes de limpar, ajustar ou substituir as lâminas, desligue o seu Landroid e remova a bateria. Utilize sempre luvas de proteção.

5.1.1 Substituição das Lâminas

Remova a bateria (fig. 1) e vire cuidadosamente o Android (fig.2)

Retire os parafusos das lâminas com uma chave de fendas (fig. 3 - 4)

3 4

Atenção: Ao instalar novas lâminas, certifique-se de que substitui TODAS as lâminas..

Utilize sempre parafusos novos ao instalar lâminas. É importante para assegurar a retenção das lâminas e equilibrar o disco de rotação de lâminas. A não utilização de parafusos novos pode causar danos graves

Importante: Após aparafusar a lâmina ao disco de lâminas, assegure-se de que a lâmina consegue girar livremente

5.2 MANTENHA-O LIMPO

O seu Android deve ser limpo regularmente. Isto ajuda a mantê-lo em boas condições, particularmente retirando a sujidade, resíduos e a acumulação de relva devido à utilização quotidiana. Desligue o Android antes de o limpar. Para segurança adicional, remova a bateria.

AVISO! NÃO UTILIZE uma mangueira, uma lavadeira de pressão ou outro para verter água corrente no seu Landroid. A água com pressão pode entrar para o interior da máquina e danificar as peças eletrónicas e mecânicas.

A. Limpe com um frasco pulverizador com água. Não utilize solventes ou polidores
B. Utilize uma escova ou um pano limpo para remover a sujidade acumulada.

5.2.2 MANTENHA-O LIMPO

A. Vire o Landroid ao contrário
B. Remova os resíduos e os pedaços de relva com uma escova
C. Tenha cuidado para não tocar nas lâminas com as mãos. Utilize luvas de proteção
D. Limpe o disco de lâminas, o chassis e a(s) roda(s) minuciosamente com uma escova macia ou um farrapo humedecido
E. Gire o disco de lâminas para assegurar que o disco gira livremente. Remova quaisquer obstruções. Remova quaisquer resíduos alojados para que estes não provoquem uma fenda no disco de lâminas. Até a mais pequena fenda afeta o desemprenho no corte da relva
F. Verifique que as lâminas giram livremente à volta dos parafusos de fixação. Remova quaisquer obstruções

A. Remova a lama das rodas com uma escova para assegurar uma boa aderência ao piso

5.2.4 Limpar os contactos de carregamento

A. Limpe os pinos de contacto localizados na base de carregamento e as tiras de carga localizadas no Landroid com um pano B. Periodicamente, remova quaisquer pedaços de relva acumulados ou resíduos à volta dos pinos de contacto e das tiras de carga para garantir que o Landroid carrega com sucesso a cada vez

5.3 MANTENHA-O CARREGADO

O coração do Landroid é a sua bateria de iões de Lítio de 20V Worx Powershare.

A. Para guardar convenientemente a bateria, assegure-se de que esta está completamente carregada e preservada num local fresco e seco
B. A temperatura de funcionamento do Landroid recomendada é entre 0-55°C.
C. O tempo de vida da bateria do Landroid depende das horas de utilização e da distância de utilização por dia durante a estação de corte.

5.3.1 O Android pode ser carregado manualmente sem o fio delimitador

A. Ligue a base de carregamento a uma fonte alimentação adequada. A luz verde na base de carregamento acenderá.
B. Encaixe manualmente o Landroid na base de carregamento enquanto o Landroid está desligado.
C. A luz verde na base de carregamento vai piscar e o Landroid começará a carregar.

5.4 MANTENHA-O ARMAZENADO DURANTE O INVERNO

Apesar do Android ter sido concebido e construído para resistir às condições meteorológicas mais severas, recomendamos que o armazene no seu depósito ou garagem durante o inverno. Prepare-o para a hibernação de inverno:

A. Limpe-o minuciosamente.
B. Carregue completamente a bateria.
C. Desligue-o.

5.4.1 Voltar ao trabalho na primavera

Quando for tempo de reiniciar o Landroid para a nova estação, execute as seguintes verificações:

A. Atualize as definições de hora e data através da aplicação.
B. Se notar sinais de oxidação nos contactos de carregamento do Landroid e na estação de carregamento, limpe-os com uma lixa de esmeril fina.
C. Carregue completamente a bateria do Landroid antes de o utilizar.

O Android está constantemente a melhorar e novas versões de atualização são disponibilizadas gratuitamente. Mantenha o software do Android constantemente atualizado para tirar o melhor partido da sua máquina.

5.5.1 Atualizações Over-the-Air (OTA)

Se o seu Landroid estiver ligado à sua rede Wi-Fi, receberá notificações sobre novas atualizações disponíveis através da aplicação. Uma vez confirmado por si, a atualização desenrolará automaticamente Over-the-Air.

5.5.2 Verifique qual versão de software possui.

A. Primeiro, desligue
B. Pressione e mantenha pressionado os botões Power e OK em simultâneo.
C. Soará um aviso sonoro.
D. Então aparecerá um número no visor
E. Este é o número da versão.

5.5.3 Atualizações manuais

A. Se o seu Android não estiver ligado à sua rede Wi-Fi, pode, mesmo assim, atualizá-lo para a versão mais recente de software com um dispositivo USB.
B. Visite regularmente o Web site Worx Landroid para verificar se alguma nova versão está disponível. Se estiver subscrito na lista de e-mail do Landroid, será notificado quando uma nova versão estiver disponível.
C. Descarregue a versão mais recente de software no nosso Web site.
D. Utilize um dispositivo USB vazio formatado em FAT32.
E. Guarde o ficheiro zip e extraia o conteúdo para o seu dispositivo USB.
F. Coloque o Landroid numa superfície segura e nivelada.
G. Desligue o Landroid.
H. Vá para a parte traseira do Landroid para aceder à porta USB.
I. Insira o dispositivo USB na porta.
J. Coloque o Landroid novamente no relvado, dentro da área de trabalho delimitada pelo fio de limite.
K. Ligue o Android.
L. Sem levantar o Landroid, remova o dispositivo USB quando for apresentado "Usb".
M. A atualização iniciará automaticamente e poderá demorar algum tempo. O Android reiniciará automaticamente após a conclusão da atualização.

NOTA: Assegure-se de que o Landroid está dentro dos limites quando reiniciar o Landroid.

6. MENSAGENS DE ERRO

Por vezes as coisas podem correr mal. Felizmente, o Android é inteligente o suficiente para indicar que está a enfrentar um problema para que o possa resolver. Em caso de dúvidas, visite o nosso Web site onde pode encontrar vídeos úteis e apoio adicional.

MENSAGEM CAUSA AÇÃO
EE Erro desconhecido	Contacte os Serviços de Apoio ao Cliente.
F1 Tempo de atraso por chuva.		O seu Android iniciará após a paragem da chuva e ter decorrido o tempo de atraso por chuva.
E1	Fio limite em falta OU Landroid fora do fio.	1. Caso o Android esteja realmente fora da sua área de trabalho: desligue-o, leve o Android para dentro da área de trabalho. Ligue-o. PRESSIONE em seguida,2. Se o Android se encontrar dentro da sua área de trabalho, verifique se o LED na base de carregamento está verde. Caso contrário, confirme que a base de carregamento está corretamente ligada ao carregador e que o carregador está ligado a uma fonte de alimentação adequada. Se estes estiverem devidamente ligados, os os fios limite estão incorretamente fixados e devem ser invertidos.3. Inverta as extremidades do fio limite.
E2 Falha nas rodas.		Desligue e leve o Android para uma área livre de obstáculos.Ligue-o. Pressione Start.Se a mensagem de erro continuar apresentada, desligue-o. Vire o Android ao contrário e verifique se algo está a impedir que as rodas rodem.Remova qualquer obstrução, vire o Android de pé, ligue-o.
E3 Falha na lâmina.		Desligue a alimentação.Vire o Android ao contrário, coloque luvas de segurança para impedir ferimentos e verifique se existe algo que impeça a rotação do disco de lâmina.Remova quaisquer obstruções.Vire o Android de pé e leve-o para uma área com relva curta ou ajuste a altura de corte;Ligue-o. Pressione Start.
E4 Erro de obstrução.		Desligue a alimentação.Leve o Android para uma área do seu relvado livre de obstáculos e ligue a alimentação. Pressione Start.Se a mensagem de erro continuar apresentada: desligue a alimentação e vire o Android ao contrário. Verifique se algo está a impedir que as rodas rodem.Remova qualquer obstrução, vire o Android de pé, ligue-o.
E5. Erro de elevação.		Desligue a alimentação.Leve o Android para uma área livre de obstáculos, ligue-o.Pressione Start.Se a mensagem de erro continuar apresentada: desligue a alimentação e vire o Android ao contrário e verifique se algo está a levantar o Android.Remova qualquer objeto possível, vire o Android de pé, ligue-o.
E6 Erro de inversão (inclinado). Vire o Android de pé.
E7	Erro do carregamento da bateria.	1) A temperatura da bateria está demasiado elevada (mais de 55°C) durante o carregamento.Coloque a base de carregamento numa área sombreada ou aguarde até que a temperatura desça.2) A temperatura da bateria é demasiado baixa. A temperatura exterior não permite o trabalho do seu Android. Está na altura de o recolher para o Inverno.3) Ligação fraca: verifique a ligação entre os pinos de contacto situados na base de carregamento e a faixa de carregamento e que a base de carregamento se encontra num solo perfeitamente nivelado.4) Fonte de alimentação está danificada:contacte os Serviços de Apoio ao Cliente.
E8	Erro por limite de tempo excedido para encontrar a base.	1) A base de carregamento está mal localizada (fora de solo nivelado), o Android não encontra os pinos e não para. Verifique a base.2) O Android fica sem bateria antes de chegar à base de carregamento. O fio limite estendido não deverá exceder os 350 metros.
E9	Com a “Lock Function”ativada, se o seu Android não receber um sinal do seu router Wi-Fi durante 3 dias, este bloqueia por medidas de segurança.Tal pode acontecer caso o seu router perca a sua alimentação ou porque mudou o seu router Wi-Fi ou de operadora de rede.	Volte a ligar o Android à rede Wi-Fi com que foi inicialmente emparelhado.Se não for possível, contacte o Serviço ao Cliente.
Er:60 - Er:61 - Er:62- Er:63 - Er:64	Ocorre a falha na atualização do software do módulo.	Confirme que o módulo se encontra corretamente ligado. Confirme que o ficheiro copiado na unidade USB não está danificado.Desligue e volte a ligar a alimentação e tente uma vez mais a atualização do software.
Er:50 - Er:51 - Er:52- Er:80 - Er:81 -Er:82 - Er:83 - Er:84- EF:80	Ocorre a falha na atualização do software.	Tente uma vez mais a atualização do software ou contacte os Serviços de Apoio ao Cliente

NOTAS

A. Antes de ligar, verifique sempre que o Landroid está dentro da sua área de trabalho. Se não for o caso, a mensagem "Outside working areal Press START to reset" será apresentada. Esta mensagem também é apresentada quando o Landroid se encontra parcialmente, mas não totalmente dentro da sua área de trabalho.
B. Se por qualquer motivo (p.ex. uma festa, crianças a brincar...) desejar atracar o Landroid na base de carregamento: prima home e, depois, OK. O Landroid dirigir-se-á à sua base e lá ficará. Tenha em atenção que o Landroid irá agora aguardar até à próxima de sessão de corte programada. Se desejar reiniciá-lo a qualquer momento, pressione start e a seguir OK para iniciar o seu Landroid
C. Se um erro ocorrer repetidamente na mesma área do seu relvado, poderá ter um problema com o fio delimitador, nesse caso consulte as instruções de instalação e verifique se a sua instalação está correta com a ajuda destas
D. Se o seu relvado estiver dividido em duas áreas separadas, ligadas por um corredor com menos de um metro e uma das áreas não possuir a base de carregamento: quando o Landroid ficar sem bateria, leve-o manualmente até à base de carregamento
E. Se o Android funcionar de forma anormal de vez em quando, reponha-o desligando-o e removendo a bateria durante 30 segundos e, em seguida, reinicie-o. Se o o problema não for resolvido, contacte o nosso Serviço ao Cliente para obter ajuda

7. RESOLUÇÃO DE PROBLEMAS

Se o seu Landroid não trabalhar devidamente, siga o guia de resolução de problemas abaixo. Se o problema persistir, contacte o Serviço ao Cliente

SINTOMA CAUSA SOLUÇÃO
A luz LED da base de carregamento não liga.	Não há energia.	Verifique se a base de carregamento está devidamente ligada ao carregador e se o carregador está ligado a uma fonte de alimentação adequada.
Luz vermelha na base de carregamento.	O fio delimitador não está ligado.	Verifique que o fio delimitador está corretamente ligado à base de carregamento. Verifique que não há ruturas no fio delimitador.
O Android liga-se, mas o disco de lâminas não roda.	O Android procura a base de carregamento.	É normal: quando o Android precisa de recarregar, o disco de lâminas não gira enquanto procura automaticamente a base de carregamento.
O Android vibra.	O disco de lâminas está desequilibrado. As lâminas podem estar danificadas.	Verifique as lâminas e substitua-as se estiverem danificadas.Remova resíduos e objetos estranhos das lâminas e do disco de lâminas.
A relva está a ser cortada irregularmente.	O Android não trabalha durante horas suficientes por dia para cortar a relva.	Tente acrescentar mais horas à programação de corte.
	A área de corte é demasiado grande para o tamanho do Android que tem.	Tente reduzir o tamanho da área de corte ou aumentar o tempo de funcionamento
	As lâminas estão usadas e não estão afiadas.	Substitua todas as lâminas e parafusos para equilibrar o disco de lâminas.
	A altura de corte definida é muito baixa para a altura da relva.	Suba a altura de corte e, de seguida, baixe gradualmente.
	Relva ou outro objeto ficou enrolado à volta do disco de lâminas.	Verifique o disco de lâminas e remova qualquer relva ou outros objetos que possam impedir que esta gire.
	Há relva acumulada no disco de lâminas ou na caixa de proteção do motor.	Assegure-se de que o disco de lâminas roda com facilidade. Se necessário, deverá remover o disco de lâminas e, de seguida, remover os resíduos.
O seu Android está no interior da área de trabalho e o fio limite está ligado, mas é apresentado “- E1 -”.	As extremidades do fio delimitador estão incorretamente fixadas.	Inverta as pontas do fio delimitador e ligue-as de novo à estação de carregamento.
O tempo de carregamento é superior ao tempo de carregamento avaliado.	Fraca ligação devido a resíduos na tira de carga.	Limpe os pinos de contacto localizados na base de carregamento e a tira de carga do Android com um pano.
	O programa de proteção de carregamento é ativado devido a temperatura elevada.	Coloque a base de carregamento numa área sombreada ou aguarde até que a temperatura desça.
O cortador não carrega. Não há energia.		Verifique se o cabo de alimentação está devidamente ligado ao carregador e que o carregador está ligado a uma fonte de alimentação adequada.Assegure-se de que ambas as tiras de carga do cortador tocam no centro das tiras de contacto da base de carregamento.
O Landroid começa a ter um tempo de operação mais reduzido entre cargas.	Algo está a obstruir o disco de lâminas originando fricção e aumentando o consumo de energia.	Retire o disco de lâminas e limpe-o. É possível que a relva esteja demasiado alta e espessa.
	O Android está a tremer intensamente porque o disco de lâminas está desequilibrado.	Verifique o disco de lâminas e as lâminas, remova resíduos e objetos estranhos das lâminas e do disco de lâminas.Substitua as lâminas por um novo conjunto.
	A bateria pode estar fraca ou velha. Substitua a bateria.
	O tempo de funcionamento acabou redefina o tempo de funcionamento
O Android não está a trabalhar nas horas certas.	O relógio não está configurado à hora certa.	Configure o relógio à hora certa.
	O horário de corte programado não está correto.	Altere as definições de hora de início e de paragem do cortador.
	A porcentagem do tempo de operação semanal definido pelo APP mudou.	Defina a porcentagem correta através do APP
O Android não conseguiu encaixar corretamente na base de carregamento.	Influências ambientais. Reinicie o Android.
	Fraca ligação devido a resíduos na tira de carga.	Limpe os pinos de contacto localizados na base de carregamento e a tira de carga do Android com um pano.
A luz verde na base de carregamento liga-se antes de o carregamento estar completo.	a base de carregamento está a aquecer ou a arrefecer excessivamente	Coloque a base de carregamento numa área à sombra ou espere até atingir a temperatura normal
As rodas do Android derrapam ou escorregam repetidamente.	Obstáculos estranhos tais como galhos e ramos podem estar depositados por baixo do Android.	Remova os objetos estranhos de debaixo do Android.
	O relevado está muito molhado. Espere até que o relevado seque.
O Android sai dos limites do fio delimitador.O Android não corta uma área dentro da zona do fio delimitador.O Android inverte ou roda erroneamente perto do fio delimitador.	O fio delimitador de outro Android ou robô cortador de relva está posicionado demasiado perto.	Assegure-se de que existe pelo menos um metro de espaço livre entre o seu fio delimitador e o do seu vizinho.
	Em condições de chuva, o sinal elétrico do fio delimitador pode-se perder em sitios onde o fio foi incorretamente unido ou reparado.	Verifique as junções do fio. Isole para assegurar uma ligação plenamente à prova de água.
	Há uma perda de sinal elétrico do fio delimitador devido a uma quebra do isolamento.	Repare o fio delimitador danificado com as fichas de fio fornecidas.
O Android escapa da sua área de trabalho descendo uma encosta.	Aderência reduzida das rodas motrizes do Android.	Verifique se as rodas estão limpas e livres de lama de maneira a ter a melhor aderência possível.
O sistema operativo do Android falha ao carregar ou quando suspenso.	Falha de software ou de visualização. Reinicie o Android.
O Android desliga-se quando se encaixa na base de carregamento.	O Android não carrega devido à proteção contra o sobreaquecimento e está desligado.	Coloque a base de carregamento numa área sombreada ou aguarde até que a temperatura desça.
	Ligação fraca.	Verifique a luz LED na base de carregamento.Verifique a ligação entre os os pinos de contacto localizados na base e na tira de carga.
O Android para na área de trabalho.	Há um obstáculo na área de trabalho.	Remova o obstáculo da área de trabalho do Android.
	A altura de corte definida é muito baixa para a altura da relva ou a relva é demasiado densa.	Suba a altura de corte e, de seguida, baixe gradualmente.
	O fio delimitador estendido não deverá exceder 350m, pois poderá causar problemas de sinal.	Reduza o comprimento do fio delimitador.
	A distância entre o centro do relvado e o fio delimitador não deverá exceder 25 m, pois poderá levar à atenuação do sinal.	Reduza a distância entre o centro do relvado e o perímetro do fio delimitador no intervalo até 25m.
O Android vira ao contrário. Há um obstáculo inclinado no relvado. Exclua o obstáculo da área de trabalho do Android.
O Android não é capaz de se ligar à Internet.	Verifique se o seu router tem as definições corretas.	Assegure-se de que o seu router é de 2,4 GHz. Se o seu router tiver duas definições, ative a banda de 2,4 GHz.Assegure-se de que o router está definido no modo 802.11 e de que a definição de rede sem fios é b/g/n mista.Assegure-se de que o seu router possui a funcionalidade SSID Broadcast ativada quando conetar a máquina com a aplicação.Pode encerrá-la quando a ligação for realizada com sucesso.Assegure-se de que a funcionalidade DHCP está ativada.Se tiver mudado a sua rede Wi-Fi, precisa de ligar o seu Android à nova rede.Se possuir um router “Fritzlbox”, assegure-se de que ativa “Permitir comunicação entre dispositivos na mesma rede” nas definições.
	Verifique se o router está desligado ou se o WIFI SSID foi alterado	Verifique se o router está ligado e se o SSID WIFI está correto

PROTECCÃO AMBIENTAL

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

DECLARAÇÃO DE CONFORMIDADE

Nós,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Declaramos que o produto,

Descrição Robot cortador de relva

Tipo WR184E WR141E (100-199 - designação da máquina, representante do robot corta-relva) (Número de série é colocado na página de volta) com o carregador de baterias WA3750.1 / WA3755.1 / e a base de carregamento WA0510 / WA4002.1

Função Cortar relva

Em conformidade com as seguintes directivas,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC alterada pela 2005/88/EC, 2014/53/EU

WR184E:

2000/14/EC alterada pel 2005/88/EC

• Procedimento de avaliação de conformidade consoante Annex V
• Nível de potência sonora medido 64.2 dB (A)
• Nível de potência sonora garantido declarado 65 dB (A)

WR141E:

2000/14/EC alterada pela 2005/88/EC

- Procedimento de avaliação de conformidade consoante Annex V

• Nível de potência sonora medido 65.5 dB (A)
• Nível de potência sonora garantido declarado 67 dB (A)

Organismo notificado envolvido

Nome: Intertek, Semko AB (Organismo notificado 0413)

Morada: Torshamnsgatan 43164 22 Kista Sweden

Certificação N°. : SE-RED-2200106

Normas em conformidade com,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 60335-2-29:2004+A2:2010+A11:2018,

EN 62233:2008, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019,

EN 61000-3-3:2013+A1:2019, EN ISO 3744:2005,

EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN IEC 62311:2020,

EN 55011:2016, EN 303 447 V1.1.1

A pessoa autorizada a compilar o ficheiro técnico,

Nome Marcel Filz

Morada Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/11/18

Allen Ding

Engenheiro-chefe adjunto, Teste e Certificação

Positec Technology (China) Co., Ltd
