GEBRUIKSAANWIJZING WR184E WORX

⚠ WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Lees de instructies aandachtig voor een veilig gebruik van de machine.

Bewaar alle waarschuwingen en instructies voor latere naslag.

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke of mentale capaciteiten of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van jemand die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht worden gehouden om te verzekeren dat ze niet met het apparaat spelen.
• Het apparaat mag alleen worden gebruikt met de voedingsadapter die wordt meegeleverd met het apparaat.

LET OP: Verwijder de batterij niet alvorens u de machine hebt uitgeschakeld dit om het risico op personen letsel of schade aan de machine te voorkomen.

BELANGRIJK

LEES ALLE INSTRUCTIES ZORGVULDIG DOOR.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR LATERE NASLAG Veilige Bediening

Instructies

a) Lees de instructies nauwkeurig door. Zorg ervoor dat u de instructies begrijpt en dat u bekend bent met de bedieningsorganen en het iuiste gebruik van het toestel:
b) Sta niet toe dat het toestel gebruikt wordt door personen die niet bekend zijn met deze instructies of door kinderen. Plaatselijke voorschriften kunnen een grens leggen aan de leeftijd van de gebruiker;
c) De gebruiker is verantwoordelijk voor ongevallen en gevaren die optreden met andere personen of hun eigendommen.

Voorbereiding

a) Zorg ervoor dat de grensdraad correct wordt geïnstalleerd volgens de instructies.
b) controleer het gebied waarin het toestel gebruik wordt geregeld. Verwijder alle stenen, stokken, draden, botten en ander vreemde voorwerpen.
c) Inspecteer de messen, bouten en het snijmechanisme geregeld op slijtage en schade. Vervang versleten en beschadigde messen en bouten gelijktijdig, zodat de balans behouden blijft.
d) Bij toestellen met meerdere assen let u erop dat het draaien van het ene mes ook het ander mes in beweging brengt.
e) WAARSCHUWING! De grasmaaier mag niet worden gebruikt zonder dat de afscherming op zijn plaats is.

BEDIENING

1. ALGEMEEN

a) Gebruik het toestel niet met een defecte kap of zonder dat de veiligheidsmiddelen, zoals de, af buigers op hun plaats zitten:
b) Steek geen handen of voeten in de buurt van de draaiende delen. Houd steeds afstand van de; uitwerp opening
c) Til het toestel niet op en vervoer het niet terwijl het in werking is;
d) Bedien de uitschakelinrichting van het apparaat.
- Voordat u een blokkering verwijdert:
- Voordat u de machine controleert, schoonmaakt of onderhoudt:
e) Het is niet toegestaan het oorspronkelijke ontwerp van de grasmaaier te veranderen. Alle wijzigingen zijn op eigen risico.
f) Start de automatische grasmaaier volgens de instructies. Als de aan-uitknop aan staat, zorg er dan voor dat uw handen en voeten uit de buurt blijven van de draaiende messen. Plaats nooit uw handen en

voeten onder de Robotmaaier.

g) Til de Robotmaaier niet op en draag deze niet als de aan-uitknop aan staat.
h) Sta niet toe dat de maaier gebruikt wordt door personen die niet weten hoe de Robotmaaier werkt en zich gedraagt.
i) Leg geen voorwerpen op de Robotmaaier of op het laadstation.
j) Laat de Robotmaaier niet werken met een defect mes of een defecte behuizing. Hij moet ook niet worden gebruikt met defecte schroeven, moeren of kabels.
k) Schakel de Robotmaaier altijd uit als u niet van plan bent om de Robotmaaier te gebruiken. De Robotmaaier kan alleen starten als de aan-uitknop aan staat en de juiste pincode is ingevoerd.
1) Houd uw handen en voeten buiten het bereik van de roterende bladen. Plaats uw handen of voe-ten bij of onder de behuizing als de robotische gazonmaaier in bedrijf is.
m) Vermijd gebruik van de machine en de accessoires onder slechte weersomstandigheden, voornamelijk als er gevaar op blikseminslag is.
n) Raak riskante bewegende delen niet aan, voordat die stilgezet zijn.
o) Voor machines die gebruikt worden in publieke ruimtes, dienen waarschuwingsborden geplaatst te worden rond de ruimte waar de machine in werking treedt. Geven de inhoud van de volgende tekst weer:

Waarschuwing! Automatische grasmachine! Houd uit de buurt van de machine! Kinderen onder toezicht houden!

2. Als het toestel automatisch functioneert

a) Laat de machine niet werken zonder toezicht als u weet dat er dieren, kinderen of andere personen in de omgeving zijn.

ONDERHOUD EN OPSLAG

WAARSCHUWING! Schakel de aan-uitknop altijd uit wanneer u de grasmaaier ondersteboven

houdt.

De aan-uitknop moet uit staan tijdens alle werkzaamheden aan de onderkant van de grasmaaier, zoals het reinigen of vervangen van de messen.

a) Zet alle moeren, bouten en schroeven vast om zeker te weten dat het toestel in de veilige werktoestand is;
b) Inspecteer de grasmaaier elke week en vervang versleten of beschadigde onderdelen voor de veiligheid;
c) Controleer of de messen en de schijf niet beschadigd zijn. Verwijder alle messen en schroeven tegelijk, zodat de draaiende delen in balans blijven.
d) Zorg ervoor dat uitsluitend vervangingsonderdelen van het juiste type worden gebruikt;
e) Zorg ervoor dat batterijen worden opgeladen met de juiste lader, aanbevolen door de fabrikant. Onjuist gebruik kan resulteren in een elektrische schok, oververhitting of lekkage van de corroderende vloeistof uit de batterij:
f) Bij lekkage van het elektrolyt spoelt u met water of een neutraliserend middel. Vraag medische hulp als het elektrolyt in contact komt met de ogen e.d.;
g) Onderhoud van het toestel moet geschieden in overeenstemming met de instructies van de fabrikant.

Aanbeveling

Sluit het apparaat en/of de accessoires alleen aan op een elektriciteitsnet dat door een aardlekschakelaar met een schakelstroom van niet meer dan 30 mA beveiligd is.

Overige risico's

Draag, als u de bladen vervangt, beschermende handschoenen om verwondingen te voorkomen.

Vervoer

De oorspronkelijke verpakking moet worden gebruikt als de grasmaaier over een langere afstand vervoerd wordt.

Veilig vervoer van en naar het werkgebied:

a) Druk op de knop STOP om de maaier te stoppen.
U geeft de volledige PIN-code van vier cijfers als u de maaier voor het eerst start.
b) Schakel de automatische grasmaaier altijd uit als u van plan bent om de grasmaaier te dragen.
c) Draag de maaier bij het handvat aan de achterkant, aan de voorzijdede maaier. Draag hem met de messen van uw lichaam afgekeerd.

RF vereisten van bloostelling

Om te voldoen aan de RF vereisten van blootstelling, dient een afstand van 200mm of meer tussen de person en het toestel te worden gehouden, wanneer het toestel in werking is.

Om ervoor te zorgen dat de regels worden nageleefd, is het niet aangeraden om te werken met een kleinere afstand. De antenne die gebruikt wordt voor deze zender mag zich niet in dezelfde locatie als andere antennes of zenders bevinden.

Veiligheidsinstructies voor het accupack

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.

b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.

d) Stel accupacks niet bloot aan mechanische schokken.

e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.

g) Houd batterijcellen en accupacks schoon en droog.

h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.

k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.

I) Accupacks presteren het best bij normale kamertemperatuur (20 °C ± 5 °C).

m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.

n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.

o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.

p) Houd accupacks buiten het bereik van kinderen.

q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.

r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.

s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

t) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.

u) Verwijder het accupack niet uit de originele verpakking, tot dit nodig is voor gebruik.

v) Let op de plus (+) en min (-) markeringen op de accu en zorg voor correct gebruik.

WAARSCHUWING –de Robotmaaier kan gevaarlijk zijn bij verkeerd gebruik.

Lees de gebruiksaanwijzing grondig door en zorg ervoor dat u de inhoud begrijpt voordat u de Robotmaaier gebruikt.

WAARSCHUWING - Houd omstanders op afstand.

WAARSCHUWING – Schakel de aan-uitknop altijd uit voordat u aan de machine werkt of de machine optilt.

WAARSCHUWING –Rij niet op de machine.

Batterijen niet weggooien. Breng lege accu's naar een recyclingcentrum of inzamelpunt voor chemisch afval bij u in de buurt.

Niet in brand steken.

Als de batterij niet correct wordt gebruikt, kan deze de waterkringloop binnendringen, wat schade aan het ecosysteem kan veroorzaken. Gooi gebruikte batterijen niet weg als ongesorteerd gemeentelijk afval.

Reinig de machine niet met een hogedrukreiniger.

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

Klasse III-apparaten

U kan uw Android gebruiken met andere WORX functionele accessoires. Ga naar www.worxlandroid.com voor meer info over de beschikbare accessoires voor uw toestel.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN. BEWAAR VOOR TOEKOMSTIGE RAADPLEGING.

Let op: lees alle veiligheidswaarschuwingen en alle instructies voor de veilige werking van de machine. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

1. Landroid is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij zij toezicht of instructie hebben gekregen met betrekking tot het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid
2. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met Android spelen
3. Landroid mag alleen worden gebruikt met de meegeleverde voedingseenheid.

Veiligheidsrichtlijnen voor gebruik

1. Lees de instructies zorgvuldig door. Zorg ervoor dat u de instructies begrijpt en vertrouwd bent met de bedieningselementen en het juiste gebruik van Android
2. Sta nooit toe dat mensen die niet vertrouwd zijn met deze instructies of kinderen Android gebruiken.
3. De bediener of gebruiker is verantwoordelijk voor ongelukken of risico's voor andere personen of hun eigendommen.

Voorbereiding voor gebruik

1. Zorg voor de correcte installatie van de grensdraad volgens de instructies
2. Inspecteer regelmatig het gebied waar Landroid zal worden gebruikt en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen.
3. Controleer regelmatig visueel of de messen, mesbouten en maaiwerk niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in sets
4. Schakel Landroid uit, verwijder de batterij, draag beschermende handschoenen en wees voorzichtig bij het inspecteren van de bladen, aangezien het roteren van een blad kan leiden tot het draaien van andere bladen

WAARSCHUWING! De grasmaaier mag niet worden gebruikt zonder de beschermkap op zijn plaats

Veilige werking

1. Gebruik het apparaat nooit met defecte afschermingen of zonder dat de afscherming is aangebracht.
2. Plaats geen handen of voeten in de buurt van draaiende delen.
3. Til Android nooit op of draag hem nooit mee terwijl hij loopt.
4. Schakel de machine uit en verwijder de batterij voordat u een verstopping opheft en voordat u de Landroid controleert, reinigt of bewerkt.
5. Het is niet toegestaan om het oorspronkelijke ontwerp van Landroid te wijzigen. Alle wijzigingen worden op eigen risico uitgevoerd
6. Start Landroid volgens de instructies. Wanneer de aan/uit-toets is ingeschakeld, moet u ervoor zorgen dat u uw handen en voeten uit de buurt houdt van de draaiende bladen.
7. Til Android nooit op en draag hem nooit op als de stroom is ingeschakeld.
8. Plaats niets bovenop Android of het laadstation van Android.
9. Sta niet toe dat Android wordt gebruikt met een defecte messchijf of -lichaam. Ook mag hij niet worden gebruikt met defecte messen en schroeven, moeren of kabels
10. Schakel Android uit wanneer u niet van plan bent om het voor een lange periode te gebruiken.
11. Android kan alleen starten als de stroom is ingeschakeld en de juiste PIN-code is ingevoerd.
12. Vermijd het gebruik van Android bij slechte weersomstandigheden, vooral wanneer er een risico van blikseminslag is.
    13.Raak geen bewegende gevaarlijke onderdelen aan voordat deze volledig tot stilstand zijn gekomen.
13. Laat Android niet onbeheerd achter als u weet dat er huisdieren, kinderen of mensen in de buurt zijn.

ONDERHOUD EN OPSLAG

Let op: Als de maaier ondersteboven wordt gezet, moet de aan/uit-knop altijd zijn uitgeschakeld. Bij alle werkzaamheden aan het onderstel van de maaier, zoals het reinigen of vervangen van de messen, moet de contactsleutel worden uitgeschakeld en de accu worden verwijderd.

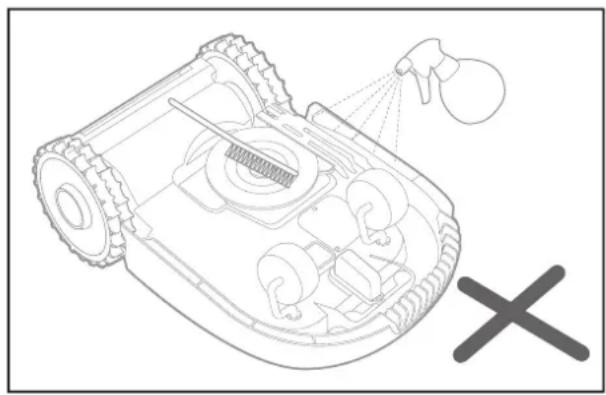

1. Was de Android niet met een hogedrukreiniger—als gevolg van de hoge druk, kan water gaan in Android en schade aan het elektronisch circuit ontstaan
2. Draag beschermende handschoenen bij het vervangen van de messen om letsel te voorkomen
3. Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat Android in veilige staat is
4. Inspecteer Android elke week en vervang versleten of beschadigde onderdelen voor de veiligheid
5. Zorg ervoor dat alleen vervangende messen van het juiste type worden gebruikt
6. Zorg ervoor dat de accu's worden opgeladen met het laadstation van Landroid. Onjuist gebruik kan leiden tot een elektrische schok of oververhitting van de batterij
7. Het onderhoud van Android moet volgens de instructies van de fabrikant worden uitgevoerd

Advies

Sluit de voeding van het Landroid oplaadstation (PSU) alleen aan op een voedingscircuit dat door een aardlekschakelaar (RCD) met uitschakelstroom van niet meer dan 30 mA wordt beveiligd.

Veilig transport

1. Bij het transport van Android over lange afstanden moet de originele verpakking worden gebruikt
2. Om Android veilig te verplaatsen binnen het werkgebied:
3. druk op de STOP-knop om de maaier te stoppen.
4. draag de maaier met de messchijf weg van het lichaam

Veiligheid van de batterij

1. Demonteer, open of versnipper de accu niet.
2. Sluit de accu niet kort. Bewaar de accu's niet lukraak in een doos of lade waar ze elkaar kunnen kortsluiten of worden kortgesloten door geleidende materialen
3. Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die verbinding kunnen maken van de ene terminal naar de andere. Kortsluiting van de occupolen kan brandwonden of brand veroorzaken
4. Stel de accu niet bloot aan hitte of vuur. Vermijd opslag in direct zonlicht
5. Stel de accu niet bloot aan mechanische schokken
6. Onmiddellijk een arts raadplegen als een cel of batterij is ingeslikt
7. Houd de accu schoon en droog
8. De accu levert de beste prestaties wanneer het wordt gebruikt bij een temperatuur van ongeveer 20°C.
9. Houd bij het afvoeren van accu's, houd de accu's van verschillende elektrochemische systemen gescheiden van elkaar
10. Alleen opladen met de door Worx gespecificeerde oplader. Gebruik geen andere oplader dan de oplader die specifiek voor gebruik met. Landroid is voorzien. Een oplader die geschikt is voor één type accu kan bij gebruik in combinatie met een andere accu brandgevaar opleveren
11. Gebruik geen batterijen die niet zijn ontworpen voor gebruik met de apparatuur
    12.Houd de accu buiten het bereik van kinderen
    13.Gooi de batterij op de juiste wijze weg. Lever lege batterijen in bij uw lokale inzamel- of recyclingpunt

Apparaat van klasse III

1. Afgedankte elektrische producten mogen niet met het huishoudelijk afval worden afgevoerd. Gelieve te recyclen waar er faciliteiten zijn. Neem contact op met uw lokale instanties of detailhandelaar voor recyclingadvies
   ⚠ WAARSCHUWING! Landroid kan gevaarlijk zijn bij verkeerd gebruik. Lees de gebruikershandleiding zorgvuldig door en begrijp de inhoud voordat u uw Landroid gebruikt
   ⚠ WAARSCHUWING! Houd een veilige afstand tot de machine in acht tijdens het gebruik
   ⚠ WAARSCHUWING! Schakel de machine uit en verwijder de batterij voordat u aan de machine gaat werken of de machine gaat optillen
   ⚠ WAARSCHUWING! Rijd niet op de machine

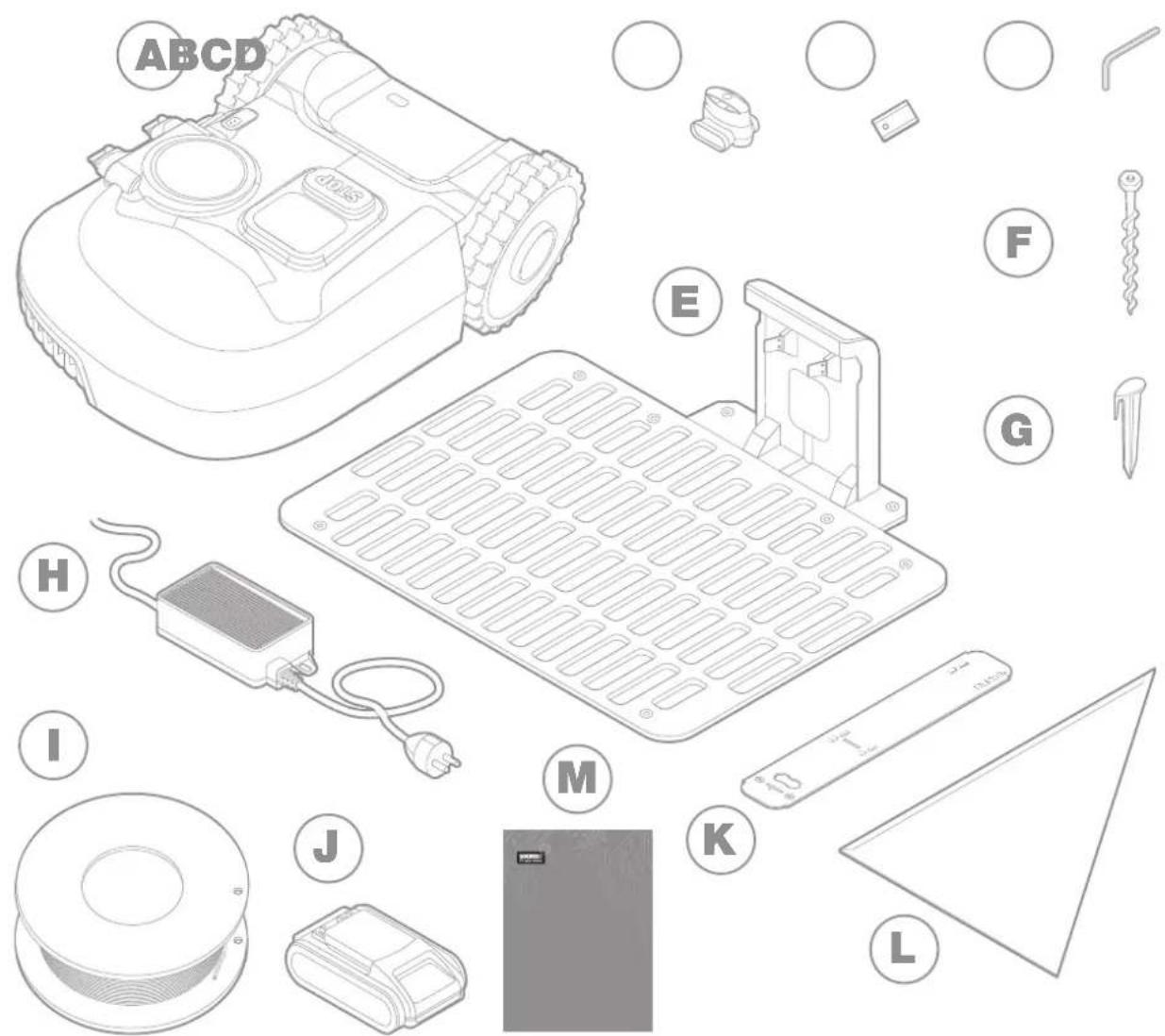

2. ONDERDELENLIJST WAT BEVINDT ZICH IN DE BOX

De afbeelding dient alleen ter referentie.

A Worx Landroid
B Draad reparatie connectoren
C Sets met reservemesjes
D Inbussleutel
E Laadstation
F Schroeven

G Kabelpinnen
H Voeding
Grensdraad
J 20V batterij
K Grensdraadafstandsmeters
L Bertelsen ruler
M Handboek

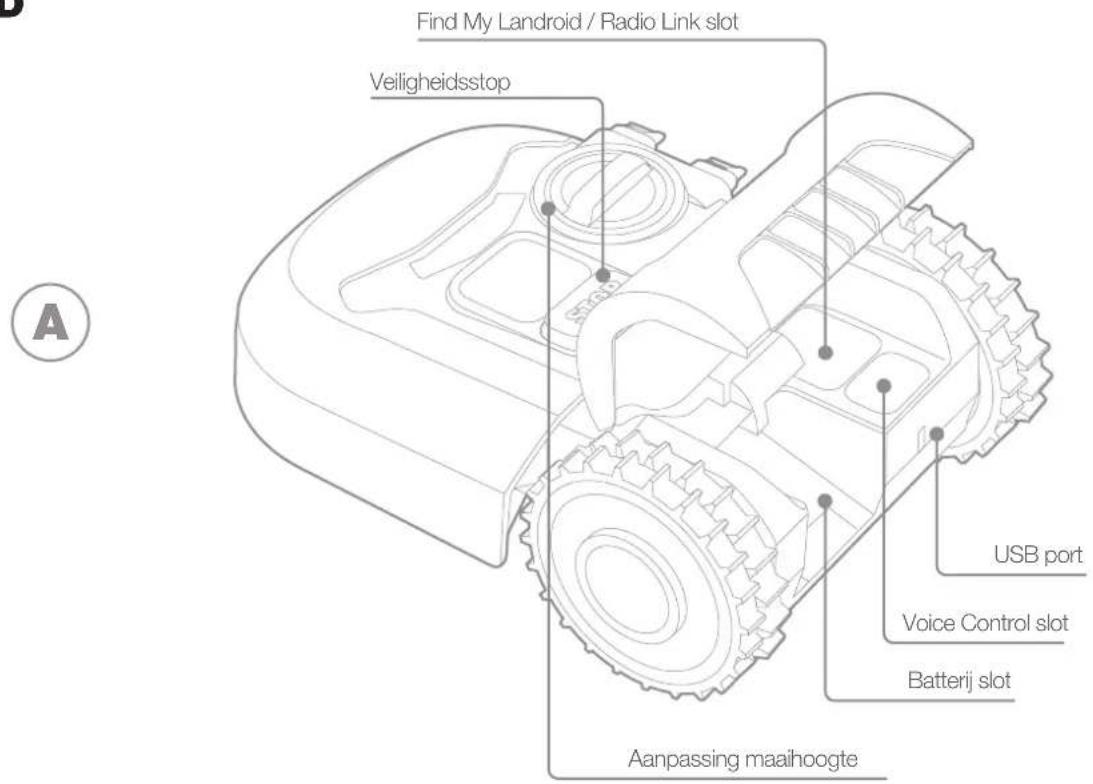

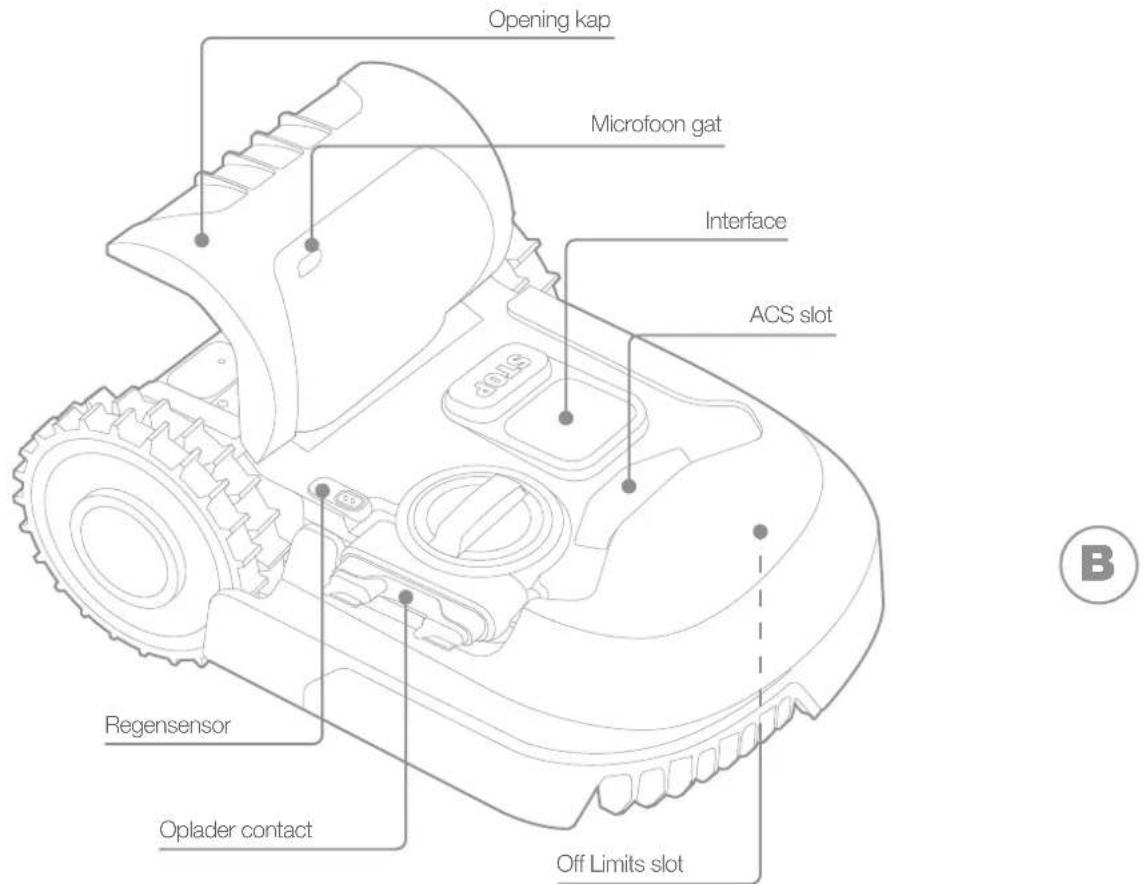

LEREN KENNEN LANDROID

Find My Landroid / Radio Link slot Veiligheidsstop USB port Voice Control slot Batterij slot Aanpassing maaihoogte A (A)

Opening kap Microfoon gat Interface ACS slot Regensensor Oplader contact Off Limits slot B

De afbeelding dient alleen ter referentie.

Type WR184E WR141E (100-199 - aanduiding van machinerie, kenmerkend voor robotgrasmaaier)

	WR184E WR141E
Nominaal vermogen 20 V Max.*	---
Toerental onbelast (/min) 2800 2800
Maaigebied (m2) 400 500
Snijdiameter (cm) 18 18
Maaihoogte (mm) 20-50 30-60
Hoogte-instellingen 4 4
Accutype Lithium
Batterijmodel	WA3551.3 / WA3551.1
Laadtijd Ongeveer (hrs)	1.5
Model Lader	WA3750.1 / WA3755.1
Lader gegevens	Lader primair: 100-240 V~50/60 Hz, 38 W,Secundair: 20 V --- , 1.5 A
Gewicht machine (kg)	8.0	9.1
Veiligheidsklasse	III
App	Y
Golflengtegebruik van de ingebouwde WLAN-module	2.412GHz-2.472GHz
Max. radiofrequentie-vermogen van de ingebouwde WLAN-module	802.11b:+16±2dBm(@11Mbps)802.11g:+14±2dBm(@54Mbps)802.11n:+13±2dBm(@HT20,MCS7)
Frequentieband van het inductieve lussysteem 77 Hz
Maximaal RF-vermogen van het inductieve lussysteem	82 dBμA/m

* Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

4. GELUIDS GEGEVENS

	WR184E WR141E
A-gewogen geluidsdruk	L_pA = 44.2 dB(A) L	_pA = 45.5 dB(A)
	K_pA = 0.4 dB(A) K	_pA = 0.6 dB(A)
A-gewogen geluidsvermogen	L_wA = 64.2 dB(A) L	_wA = 65.5 dB(A)
	K_wA = 0.4 dB(A) K	_wA = 0.6 dB(A)
Gebruik gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A).

Het is onvermijdelijk dat de machine wat lawaai veroorzaakt. Voor luidruchtig werk is een vergunning vereist en het werk is gelimiteerd tot bepaalde periodes. Houd rusttijden aan en beperkt de werkuren tot een minimum. Draag passende gehoorbeschermers voor de persoonlijke bescherming en de bescherming van mensen die in de omgeving werken.

TOEBEHOREN

	WR184E WR141E
Schroeven 9 9
Laagspanningskabel 1 1
Bevestigings schroeven voor laadstation 7 8
Grensdraad 100m 130m
Draadpennen 130 180
Inbussleutel	1 1
Afstand mal voor grensdraad	2 2
Messen	9 9
Koppelstuk	2 2
Accu (WA3551.3 / WA3551.1)	1 1
Lader (WA3750.1 / WA3755.1)	1 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

GEBRUIK VOLGENS BESTEMMING

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik). Hij is gemaakt om vaak te maaien en een gezonder en mooier gazon te maken. Afhankelijk van de grootte van uw gazon kan de Landroid geprogrammeerd worden om op elk moment te werken. Het apparaat is niet bedoeld om er mee te graven, te vegen of sneeuw te ruimen.

5. ONDERHOUD

Uw Android werkt hard en moet van tijd tot tijd worden schoongemaakt en gecontroleerd. Dit gedeelte van onze gids helpt u om Android in goede staat te houden, zodat het jarenlang zonder problemen kan meegaan. Hier is hoe u voor uw Android kunt letten Schakel de machine voor het uitvoeren van reparaties en onderhoud.

5.1 HOUD HET SCHERP

Landroid maait het gras niet zoals andere maaiers. De snijbladen zijn haarscherp aan 2 kanten en draaien in beide richtingen voor een maximale snijcapaciteit.

A. De bladdraaischijf maakt een willekeurige rotatie met de klok mee en tegen de klok in om beide snijkanten te gebruiken en de frequentie van het vervangen van de messen te minimaliseren
B. Elk snijbladen gaat tot 2 maanden mee als het geprogrammeerd is om elke dag te maaien
C. Controleer altijd of de bladen beschadigd zijn en vervang ze als ze beschadigd zijn
D.Wanneer de snijbladen dof en versleten zijn, moeten ze worden vervangen door de reservemessen die bij uw Landroid zijn geleverd. Reservemesjes zijn ook verkrijgbaar bij uw dichtstbijzijnde Landroid dealer

⚠ WAARSCHUWING! Voordat u de messen schoonmaakt, afstelt of vervangt, schakelt u uw Android OFF en verwijdert u de batterij. Draag altijd beschermende handschoenen.

5.1.1 Vervangen van de mesbladen

Verwijder de batterij (fig. 1) en draai de Landroid voorzichtig om (fig. 2) Neem de schroeven van de messen met een schroevendraaier (fig. 3 - 4) Schroef de nieuwe messen stevig vast (fig. 5 - 6)

Let op: Bij het plaatsen van nieuwe messen moet u ervoor zorgen dat u ALLE messen vervangt.

Gebruik altijd nieuwe schroeven bij het monteren van de messen. Dit is belangrijk om ervoor te zorgen dat het blad goed op zijn plaats blijft en om de draaischijf van het blad in evenwicht te houden. Het niet gebruiken van nieuwe schroeven kan ernstig letsel veroorzaken.

Belangrijk: Na het vastschroeven van het mes op de messchijf, zorg ervoor dat het mes vrij kan ronddraaien

5.2 HOUD HET SCHOON

Uw Android moet regelmatig worden schoongemaakt. Dit helpt om het in goede conditie te houden, vooral door het verwijderen van vuil, puin en de ophoping van gras bij het dagelijks maaien. Schakel Android uit voordat u het schoonmaakt. Voor extra veiligheid, verwijder de batterij.

⚠ WAARSCHUWING! Gebruik GEEN slang, hogedrukreiniger of anderszins stromend water op uw Landroid. Hoge druk water kan in de afdichtingen terechtkomen en elektronische en mechanische onderdelen beschadigen.

5.2.1 Reinigen van het bovengedeelte

A.Reinigen met een met water gevulde spuitfles Gebruik geen oplosmiddelen of polijstmachines

B. Gebruik een borstel of een schone doek om het opgebouwde vuil te verwijderen

5.2.2 De bodem schoonmaken

A. Draai Landroid ondersteboven
B. Verwijder vuil en grasafval met een borstel
C.Let op dat u de messen niet met uw handen aanraakt. Draag handschoenen voor bescherming
D. Reinig de messchijf, het chassis en het (de) voorwiel(en) grondig met een zachte borstel of vochtige doek
E. Draai de messchijf om er zeker van te zijn dat deze vrij kan draaien. Verwijder eventuele obstakels. Verwijder eventueel vastzittend puin zodat ze geen barst veroorzaken in de messchijf Zelfs de kleinste scheurvormingseffecten hebben uitwerking op de maaprestaties
F. Controleer of de messen vrij rond de bevestigingsschroeven draaien. Verwijder eventuele obstakels

5.2.3.Reinigen van de aandrijfwielen

A. Verwijder modder van de wielen met een borstel om een goede grip op het loopvlak te garanderen

5.2.4 De laadcontacten ontruimen

A. Reinig de contactpennen op de oplaadbasis en de oplaadstrips op de Android met een doek
B. Verwijderregelmatig de ophoping van grasresten of puin rond de contactpennen en de oplaadstrips om ervoor te zorgen dat Android elke keer met succes laadt

5.3 HOUD HET OPGELADEN

Het hart van Android is de 20V Li-Ion Worx Powershare Batterij.

A. Voor de juiste opslag van de batterij, zorg ervoor dat deze volledig is opgeladen en op een koele droge plaats

B. De aanbevolen Android werkingstemperatuur ligt tussen 0 en 55°C

C. De levensduur van de batterij van Landroid is afhankelijk van het aantal uren gebruik en de gebruiksduur per dag tijdens het maaiseizoen

5.3.1 Android kan handmatig worden opgeladen zonder de grensdraad

A.Sluit het laadstation aan op een geschikte stroomvoorziening. Het groene lampje op het laadstation gaat branden

B. Android handmatig in het laadstation plaatsen terwijl Android is uitgeschakeld

C. Het groene licht op de oplaadbasis gaat knipperen en Landroid zal beginnen met opladen

5.4.HOUD HET IN DE WINTER OPGESLAGEN

Hoewel Android is ontworpen en gebouwd om de zwaarste weersomstandigheden te overleven, raden wij aan om het in de winter op te slaan in uw schuur of garage. Voorbereiding voor de winterslaap:

A. Maak het grondig schoon

B. Laad de batterij volledig op
C.Schakel de stroom uit

5.4.1 Terug aan het werk in het voorjaar

Wanneer het tijd is om Landroid opnieuw te starten voor het nieuwe seizoen, voer de volgende controles uit:

A. Update de tijd- en datuminstellingen via de app
B. Als u tekens van oxidatie ziet op de laadcontacten van Android en het laadstation, maak deze dan schoon met een fijn schuurpapiertje
C.Laad de batterij van Android volledig op voordat hij in gebruik wordt genomen.

5.5 HOUD HEM GEÜPDATET

Landroid is altijd aan het verbeteren en nieuwe softwareversies zijn gratis beschikbaar. Houd Android-software altijd up-to-date om het meeste uit uw machine te halen.

5.5.1 Over-the-Air (OTA) updates

Als uw Landroid is verbonden met uw Wifi-netwerk, krijgt u bericht dat er nieuwe software beschikbaar is via de app. Als u eenmaal hebt bevestigd, zal de update automatisch Over-the-Air gebeuren

5.5.2 Controleer welke softwareversie u heeft.

Als u het versienummer van de software wilt zien:

A. Zet de Landroid eerst uit
B. Houd de Power- en de OK-toetsen samen ingedrukt.
C. Er klinkt een pieptoon.
D. Dan verschijnt er een nummer op het display.
E. Dit is het versienummer.

A. Als uw Android niet verbonden is met uw Wifi-netwerk, kunt u deze nog steeds updaten naar de nieuwste softwareversie met een USB-stick.
B. Bezoek regelmatig de Worx Android website om te controleren of er een nieuwe versie beschikbaar is. Als u geabonneerd bent op de Android e-mail lijst, wordt u meegedeeld wanneer een nieuwe versie beschikbaar is
C. Download de nieuwste softwareversie op onze website
D. Neem een lege USB-stick die in FAT32 is geformatteerd
E. Sla het zip-bestand op en pak de inhoud uit op uw USB-stick
F. Plaats Landroid op een veilige en vlakke oppervlak
G. Schakel Landroid uit.
H. Ga naar de achterkant van de Landroid om toegang te krijgen tot de USB-poort.

I. Steek de USB-stick in de poort

J. Plaats de Landroid weer op het gazon, binnen het door de grensdraad afgebakende werkgebied
K. Schakel Landroid in
L. Verwijder de USB-stick wanneer 'USb' wordt weergegeven zonder Android op te tillen
M.De update zal automatisch beginnen en kan enige tijd duren. Landroid start automatisch opnieuw op nadat de update is voltooid

OPMERKING: Zorg ervoor dat Android binnen de grens ligt bij het herstarten van Android.

6. FOUTMELDINGEN

Soms kan het misgaan. Gelukkig is Landroid slim genoeg om u te vertellen of hij een probleem heeft, zodat u het kunt oplossen. Bij twijfel kunt u onze website bezoeken waar u nuttige video's en verdere ondersteuning kunt vinden

MELDINGEN	OORZAAK ACTIE
EE Fout onbekend. Neem contact op met de klantenservice.
F1 Regenvertraging. Uw Landroid zal starten nadat de regen is gestopt en de regenvertraging is verstreken.
E1 Grensdraad ontbreekt OFLandroid buiten de draad.		1.Als Landroid daadwerkelijk buiten zijn werkgebied is: schakel de stroom uit, neem Landroid binnen zijn werkgebied. Zet de stroom aan. DRUK op 2.Als de Landroid zich binnen zijn werkgebied bevindt, controleer dan of de LED op het laadstation groen is. Zo niet, controleer dan of het laadstation correct is aangesloten op de oplader en dat de oplader aangesloten is op een geschikte voeding. Als ze goed zijn aangesloten, zijn de grensdraden verkeerd vastgeklemd en moeten worden omgekeerd.3.Keer de uiteinden van de grensdraden om.
E2	Fout aan de motorwielen.	Schakel de stroom uit en breng Landroid naar een gebied zonder obstakels. Zet de stroom aan. Druk op start. Als de foutmelding nog steeds wordt weergegeven, schakel de stroom uit. Draai Landroid ondersteboven en controleer of er iets is dat het draaien van de wielen verhindert.Verwijder alle obstakels, zet Landroid rechtop, schakel de stroom in.
E3 Motorbladfout. Schakel de stroom uit.		Zet Landroid ondersteboven, trek veiligheidshandschoenen aan om letsel te voorkomen en controleer of er iets is dat het draaien van de bladschijf verhindert.Verwijder eventuele obstakels.Zet Landroid rechtop en breng het naar een gebied met kort gras of pas de maaihoogte aan;Zet de stroom aan. Druk op start.
E4 Fout vastzitten. Schakel de stroom uit.		Neem Landroid mee naar een gebied in uw gazon dat vrij is van obstakels, schakel de stroom in. Druk op start.Als de foutmelding nog steeds wordt weergegeven: schakel de stroom uit, draai Landroid ondersteboven. Controleer of er iets is dat het draaien van de wielen verhindert.Verwijder eventuele obstakels, zet de Landroid rechtop, schakel de stroom in.
E5. Fout opgeheven. Schakel de stroom uit.		Breng Landroid naar een gebied dat vrij is van obstakels, schakel de stroom in. Druk op start.Als de foutmelding nog steeds wordt weergegeven: schakel de stroom uit, draai Landroid ondersteboven en controleer of er iets is dat ervoor kan zorgen dat Landroid opgetild wordt.Verwijder alle mogelijke voorwerpen, zet Landroid rechtop, schakel de stroom in.
E6 Fout Ondersteboven (gekanteld).		Zet Landroid rechtop.
E7 Fout bij het opladen van de batterij.		1)De temperatuur van de batterij is te hoog (meer dan 55°C) tijdens het opladen. Plaats het laadstation in de schaduw of wacht tot de temperatuur is afgekoeld.2)De temperatuur van de batterij is te laag. De buitentemperatuur laat uw Landroid niet werken. Het is tijd om het voor de winter te herstellen.3)Slechte verbinding: controleer de verbinding tussen de contactpennen op het laadstation en de laadstrip en dat het laadstation zich op een perfect vlakke oppervlak bevindt.4)Stroomtoevoer is verbroken:Neem contact op met de klantenservice.
E8	Fout home time-out vinden	1) Laadstation is slecht geplaatst (niet op een vlakke oppervlak), Landroid vindt geen pinnen en stopt niet. Controleer het station.2) Landroid heeft geen batterij meer voordat hij het laadstation heeft bereikt. De verlengde grensdraad mag niet meer dan 350 meter bedragen.
E9 Met de ‘Lock Funct	on’ ingeschakeld, als jeLandroid gedurende 3 dagen geen signaal van je Wifi-router ontvangt, dan wordt deze als veiligheidsmaatregel vergrendeld.Dit kan zijn omdat uw router zijn vermogen heeft verloren of omdat uw van Wifi-router of netwerkprovider bent veranderd.	Verbind Landroid opnieuw met het Wifi-netwerk waaraan het oorspronkelijk gekoppeld was.Als dit niet mogelijk is, neem dan contact op met klantenservice.
Er:60 - Er:61 - Er:62 - Er:63 - Er:64	Fout in de software-update van de module treedt op.	Controleer of de module juist is aangesloten. Controleer of het bestand dat in de USB-stick is gekopieerd niet beschadigd is.Schakel de stroom uit, schakel deze vervolgens in en probeer de softwareupdate opnieuw.
Er:50 - Er:51 - Er:52 - Er:80 - Er:81 - Er:82 - Er:83 - Er:84 - EF:80	Fout in de software-update treedt op. Probeer	de software-update opnieuw of neem contact op met de Klantenservice

OPMERKINGEN

A. Voordat u de stroom inschakelt, moet u altijd controleren of Landroid zich binnen zijn werkgebied bevindt.
B. Als u om wat voor reden dan ook - bijvoorbeeld een feestje, spelende kinderen... - uw Landroid in het laadstation wilt parkeren: druk op home en dan OK. Landroid zal naar de basis gaan en daar blijven. Let op Landroid zal nu wachten tot de volgende geplande maai beurt. Als u hem op elk moment opnieuw wilt starten, druk op start dan OK om uw Landroid te starten.
C. Als er zich herhaaldelijk een fout voordoet in hetzelfde gebied van uw gazon, kan er een probleem zijn met de grensdraad, raadpleeg dan de installatie-instructies en controleer of uw installatie correct is met behulp van het apparaat.
D. Als uw gazon is verdeeld in twee gescheiden gebieden, verbonden door een gang van minder dan 1 m breed, waarvan er één niet is voorzien van het laadstation: wanneer Landroid bijna leeg is, breng hem dan handmatig naar het laadstation
E. Als Landroid af en toe abnormaal werkt, reset hem dan door hem uit te schakelen en de batterij gedurende 30 seconden te verwijde ren, start hem dan opnieuw op. Als het probleem niet kan worden opgelost, neem dan contact op met onze klantenservice voor hulp

Als uw Landroid niet goed werkt, volg dan de onderstaande probleemoplossingsgids. Als de storing aanhoudt, neem dan contact op met de klantenservice.

SYMPTOOM OORZAAK OPLOSSING
Het LED-lampje op het laadstation brandt niet.	Er is geen stroom. Controleer of laadstation goed is aangesloten op de oplader en de oplader is aangesloten op een geschikte voeding.
Rood lampje op het laadstation.	De grensdraad is niet aangesloten. Controleer of de grensdraad correct is aangesloten op het laadstation. Controleer of er geen onderbrekingen zijn in de grensdraad.
Landroid schakelt in, maar de messchijf draait niet.	Landroid is op zoek naar het laadstation.	Dit is normaal: wanneer Landroid moet opladen, draait de messchijf niet terwijl het automatisch op zoek is naar het laadstation.
Landroid trilt. De messchijf is uit balans.De messen kunnen beschadigd zijn.	is uit balans.De messen kunnen beschadigd zijn.	Controleer de messen en vervang ze bij beschadiging.Verwijder vuil en vreemde voorwerpen van de messen en de messchijf
Het gras wordt ongelijk gemaaid.	Landroid werkt niet genoeg uren per dag om het gras te maaien.	Probeer meer uren toe te voegen aan het maaischema.
	Het maalgebied is te groot voor het maat van Android die u heeft.	Probeer de grootte van het maalgebied te verkleinen of werktijd verlengen
	De messen zijn dof en niet scherp. Vervang alle messen en schroeven om de messchijf in evenwicht te brengen.
	De maaihoogte is te laag ingesteld voor de lengte van het gras.	De maaihoogte verhogen en dan geleidelijk verlagen.
	Gras of een ander voorwerp is om de messchijf gewikkeld.	Controleer de messchijf en verwijder gras of andere voorwerpen die kunnen voorkomen dat het draait.
	Er zit een ophoping van gras in de messchijf of motorframebox.De uiteinden van de grensdraden zijn verkeerd vastgeklemd.	Zorg ervoor dat de messchijf gemakkelijk draait. Indien nodig kunt u de messchijf verwijderen en vervolgens het vuil verwijderen.Draai de uiteinden van de grensdraad om en sluit deze weer aan op het laadstation.
Uw Android bevindt zich binnen zijn werkgebied en de grensdraad is aangesloten, maar '- E1 -' wordt weergegeven.
De laadtijd is veel langer dan de nominale laadtijd.	Slechte aansluiting door puin op de laadstrip.	Reinig de contactpennen op het laadstation en de oplaadstrip op Android met een doek.
	Het laadbeveiligingsprogramma wordt door de hoge temperatuur geactiveerd.	Plaats het laadstation in de schaduw of wacht tot de temperatuur is afgekoeld.
De maaiier laadt niet op. Er is geen stroom. Controleer of het netsnoer goed is aangesloten op de oplader en of de oplader is aangesloten op een geschikte voeding.Zorg ervoor dat beide laadstrips op de maaiier het midden van de contactstroken op de laadvoet aanraken.
Android begint een kortere doorlooptijd te krijgen tussen de ladingen.	Er zit iets verstopt in de messchijf dat wrijving veroorzaakt en het stroomverbruik doet toenemen.	Verwijder de messchijf en maak het schoon.Misschien is het gras te hoog en te dik.
	Android trilt hevig omdat de messchijf uit balans is.	Controleer de messchijf en messen, verwijder vuil en vreemde voorwerpen van de messen en de messchijf. Vervang de messen door een nieuwe set.
	De batterij kan leeg of oud zijn. Vervang de batterij.
	De werktijd is voorbij stel de werktijd opnieuw in
Android werkt niet op het juiste moment.	De klok is niet op de juiste tijd ingesteld. Stel de klok op de juiste tijd in.
	De geprogrammeerde maaitijden voor Android zijn niet correct.	Wijzig de tijdinstellingen voor het starten en stoppen van de maaiier.
	Wekelijkse uptime percentage van APP instelling is veranderd.	Stel het juiste percentage in via de APP.
Android kan niet correct aanleggen bij het laadstation.	Milieu-invloeden. Herstart Android.
	Slechte aansluiting door puin op de laadstrip.	Reinig de contactpennen op het laadstation en de oplaadstrip op Android met een doek.
Het groene lampje op het laadstation gaat branden voordat het opladen is voltooid.	het laadstation is te warm of te koud Plaats het laadstation in de schaduw of wacht totdat de normale temperatuur weer bereikt is.
Android wielen slippen of glijden herhaaldelijk uit.	Onbekende obstakels, zoals twijgen en takken en filialen, kunnen worden opgeworpen onder Android worden geplaatst.	Verwijder vreemde voorwerpen van de onderkant van Android.
	Het gazon is te nat. Wacht tot het gazon droog is.
Android loopt buiten de grensdraad.Landroid maait geen gebied binnen een grensdraadzone. Android draait of keert zich om of roteert onregelmatig in de buurt van de grensdraad.	De grensdraad van een andere Android- of robotmaaier is te dicht bij elkaar geplaatst.	Zorg ervoor dat er ten minste 1 meter ruimte is tussen uw grensdraad en die van uw buurman.
	Bij natte omstandigheden kan het elektrische signaal van de grensdraad lekken waar de draad verkeerd is aangesloten of gerepareerd.	Controleer de grensdraadverbindingen. Isoleren voor een volledig waterdichte verbinding.
	Er is sprake van lekkage van het elektrische signaal van de grensdraad door gebroken isolatie.	Herstel de beschadigde grensdraad met de meegeleverde draadaansluitingen.
Android glijdt uit zijn werkgebied en gaat van een heuvel af.	Lage grip van Android aandrijfwielen. Controleer of de wielen schoon en vrij van modder zijn, om te zorgen dat maximale grip mogelijk is.
Landroid operative system crashes tijdens het opladen of stand-by.	Software- of weergavefout. Herstart Android.
Landroid schakelt uit bij het aanleggen bij het laadstation.	Landroid laadt niet op als gevolg van overmatige temperatuurbescherming en wordt uitgeschakeld.	Plaats het laadstation in de schaduw of wacht tot de temperatuur is afgekoeld.
	Slechte verbinding. Controleer het LED-lampje op de oplader. Controleer de verbinding tussen de contactpennen op het laadstation en de laadstrip.
Landroid stopt in het werkgebied. Er is een obstakel in het werkgebied. Verwijder het obstakel uit het werkgebied van Android.
Landroid slaat om. Er is een hellend obstakel op het gazon. Sluit het obstakel uit van Android's werkgebied.
Landroid maakt geen verbinding met het internet.	Controleer of uw router de juiste instellingen heeft.	Zorg ervoor dat uw router 2,4 GHz is. Als uw router twee instellingen heeft, schakel dan de 2,4 GHz band in.Zorg ervoor dat uw router is ingesteld op de 802.11-modus en dat de draadloze instelling b/g/n gemengd is.Zorg ervoor dat de SSID Broadcastfunctie op uw router is ingeschakeld wanneer u de machine met de app verbindt.U kunt het sluiten nadat u de verbinding met succes heeft gemaakt.Controleer of de DHCP-functie is ingeschakeld.Als u uw Wifi-netwerk hebt gewijzigd, moet u Android verbinden met het nieuwe netwerk.Als u een "Fritz! box" router hebt, moet u in de instellingen "Communicatie tussen apparaten in hetzelfde netwerk toestaan" activeren.
	Controleer of de router is losgekoppeld of de WIFI SSID is gewijzigd.	Zorg ervoor dat de router is aangesloten en de WIFI SSID juist is

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Verklaren dat het product,

Beschrijving Robotgrasmaaier

Type WR184E WR141E (100-199 - aanduiding van machinerie, kenmerkend voor Robotgrasmaaier) (Het serienummer staat op de achterpagina) met acculader WA3750.1 / WA3755.1 / en oplaadbasis WA0510 / WA4002.1

Functie gras maaien

Overeenkomt met de volgende richtlijnen,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC gewijzigd door 2005/88/EC, 2014/53/EU

WR184E:

2000/14/EC gewijzigd door 2005/88/EC

- Procedure beoordeling conformiteit volgens Annex V

- Niveau gemeten geluidsvermogen 64.2 dB (A)

- Opgegeven, gegarandeerde niveau geluidsvermogen 65 dB (A)

WR141E:

2000/14/EC gewijzigd door 2005/88/EC

- Procedure beoordeling conformiteit volgens Annex V

- Niveau gemeten geluidsvermogen 65.5 dB (A)

- Opgegeven, gegarandeerde niveau geluidsvermogen 67 dB (A)

De betrokken aangemelde instantie

Naam: Intertek, Semko AB (aangemelde instantie 0413)

Adres: Torshamnsgatan 43164 22 Kista Sweden

Certificaatnr.: SE-RED-2200106

Standaards in overeenstemming met,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 60335-2-29:2004+A2:2010+A11:2018,

EN 62233:2008, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019,

EN 61000-3-3:2013+A1:2019, EN ISO 3744:2005,

EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN IEC 62311:2020,

EN 55011:2016, EN 303 447 V1.1.1

De persoon die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

M a

2022/11/18

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en Certificering

Positec Technology (China) Co., Ltd
