MANUALE UTENTE WR184E WORX

⚠ AVVERTENZA: È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Leggere accuratamente queste istruzioni per usare la macchina in sicurezza. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

• Questo dispositivo non è inteso per l'uso da parte di persone (inclusi i bambini) con capacità fisiche, sensorie o mentali ridotte o con scarsa esperienza e conoscenza del prodotto, a meno che non sia utilizzato sotto la supervisione da parte di persone responsabili per la loro sicurezza.
• I bambini devono essere controllati per garantire che non giochino con il dispositivo.
  -Questo dispositivo deve essere utilizzato esclusivamente con l'alimentatore fornito in dotazione.

AVVERTENZA: per ridurre il rischio di lesioni alle persone e danni alla macchina, non rimuovere la batteria prima di spegnere la macchina.

IMPORTANTE

LEGGERE ATTENTAMENTE PRIMA DELL'USO CONSERVARE PER RIFERIMENTO FUTURO

Procedure per un uso sicuro ADDESTRAMENTO

a) Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Non permettere mai a bambini o a persone sprovviste delle necessarie competenze di utilizzare l'attrezzo. L'età minima di utilizzo dello stesso può variare a seconda delle diverse normative locali.
c) Ricordare che l'operatore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprietà.

OPERAZIONI PRELIMINARI

a) Accertarsi che il filo perimetrale sia installato correttamente, in base alle istruzioni.
b) Ispezionare con attenzione l'area in cui si deve utilizzare il robot tosaerba e togliere tutti gli oggetti che potrebbero essere lanciati dal robot tosaerba.
c) Prima dell'uso, verificare visivamente che le lame, i rispettivi bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostituire le lame o i bulloni in blocco per mantenere il bilanciamento.
d) Su macchine con più lame, prestare attenzione perché ruotando una lama si provoca la rotazione dell'altra lama.
e) AVVERTENZA! Non utilizzare mai il robot tosaerba se le protezioni o i ripari sono danneggiati o senza i gli appositi apparati di sicurezza.

FUNZIONAMENTO

1. Generali

a) Non utilizzare mai il robot tosaerba se le protezioni o i ripari sono danneggiati o senza i gli appositi apparati di sicurezza, come i deflettori e di raccolta erba.
b) Non avvicinare mani o piedi accanto o sotto le parti rotanti. Nel caso di falciatrici rotative, mantenere costantemente libere le aperture di scarico.
c) Non raccogliere, né trasportare il robot tosaerba quando è in funzione.
d) Spegnere il Landroid:
- prima di eliminare un ostacolo:

• prima di controllare, pulire o effettuare lavori sul robot tosaerba.
  e) Non è consentito modificare la versione originale del robot tosaerba. Il produttore declina ogni responsabilità per eventuali modifiche non autorizzate.
  f) Avviare il robot tosaerba, come descritto nelle istruzioni. Quando l'interruttore principale è in posizione ON, assicurarsi di tenere mani e piedi lontani dalle lame rotanti. Non infilare mai le mani o i piedi sotto al tosaerba.
  g) Non sollevare né trasportare il robot tosaerba quando l'interruttore principale è in posizione ON.
  h) Non consentire a persone che non conoscono il funzionamento e il comportamento del robot tosaerba di utilizzarlo.
  i) Non sistemare oggetti sopra al robot tosaerba o alla base di ricarica.
  j) Non utilizzare il robot tosaerba se il disco lame o la scocca presentano difetti. Non utilizzarlo nemmeno se presenta lame, viti, dadi o cavi difettosi.
  k) Spegnere sempre il robot tosaerba quando non si ha intenzione di utilizzarlo. Il robot tosaerba può avviarsi solo se l'interruttore principale è in posizione ON e se è stato inserito il codice PIN corretto.
  I) Tenere mani e piedi lontani dalle lame rotanti. Non mettere mai le mani o i piedi vicino o sotto il corpo quando il robot tosaerba è in funzione.
  m) Evitare di utilizzare la macchina e i suoi accessori in condizioni meteo avverse, specialmente in caso di rischio di caduta di fulmini.
  n) Non toccare parti mobili pericolose prima che si siano completamente arrestate.
  o) Per le macchine utilizzate in aree pubbliche, i segnali di avvertimento devono essere collocati attorno all'area di lavoro della macchina. Mostrano la sostanza del seguente testo:

Attenzione! Tosaerba automatico! Stare lontano dalla macchina! Supervisionare i bambini!

2. Ulteriori informazioni per quando l'apparecchiatura funziona in modalità automatica

a) Non usare il robot tosaerba in presenza di altre persone, in particolar modo di bambini o di animali domestici.

MANUTENZIONE E CONSERVAZIONE

AVVERTENZA! Se il robot tosaerba viene capovolto, l'interruttore principale deve essere sempre in posizione OFF.

L'interruttore principale deve essere in posizione OFF durante tutti i lavori al sottoscocca del tosaerba, come, ad esempio, la pulizia o la sostituzione delle lame.

a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti del robot tosaerba siano saldamente avvitati.
b) Controllare il robot tosaerba ogni settimana e sostituire le eventuali parti danneggiate o usurate.
c) Controllare in particolare che le lame e il disco lame siano integri. All'occorrenza, sostituire tutte le lame e le viti contemporaneamente in modo che le parti rotanti siano bilanciate.
d) Assicurarsi di utilizzare solo ricambi originali.
e) Assicurarsi che le batterie siano caricate utilizzando il caricabatteria corretto consigliato dal costruttore. L'uso non corretto potrebbe causare folgorazioni, surriscaldamento o perdite di liquidi corrosivi dalla batteria.
f) Nel caso di perdite di elettroliti, lavare con acqua/un agente neutralizzante, chiedere l'aiuto di un medico nel caso vengano a contatto con gli occhi, ecc;
g) Le manutenzione del robot tosaerba deve essere eseguita seguendo le istruzioni del costruttore.

Suggerimento

Collegare la macchina e/o i suoi accessori solo a un circuito di alimentazione protetto da un dispositivo di corrente residua (RCD) con corrente di intervento non superiore a 30 mA.

Rischi residui

Per evitare infortuni, indossare guanti produttivi quando si sostituiscono le lame.

Trasferimento

Per i trasporti più lunghi, si raccomanda di riporre il robot tosaerba nell'imballaggio originale.

Per un trasferimento sicuro dall'area di lavoro o al suo interno:

a) fermare il tagliaerba premendo il tasto STOP;
Si sceglie il PIN a quattro cifre quando si avvia il tagliaerba per la prima volta.
b) spegnere sempre il robot tosaerba se si ha intenzione di trasportarlo;

c) afferrare il robot tosaerba per l'impugnatura presente nella parte anteriore, nella parte posteriore. Trasportare il robot tosaerba con il disco lame lontano dal corpo.

Requisiti di esposizione RF

Requisiti di esposizione RF

Per soddisfare i requisiti relativi all'esposizione RF, è necessario mantenere una distanza di separazione di almeno 200mm tra questo dispositivo e le persone durante il funzionamento del dispositivo.

Per garantire la conformità, non è consigliabile eseguire operazioni a distanze più ravvicinate. L'antenna utilizzata per questo trasmettitore non deve essere collocata in congiunzione con altre antenne o trasmettitori.

Istruzioni per la sicurezza del pacco batteria

a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.

c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.

d) Non sottoporre il pacco batteria a scosse meccaniche.

e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.

f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico.

g) Tenere le cellule e il pacco batteria puliti e asciutti.

h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.

i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.

j) Non lasciare un pacco batteria in carica se non in uso.

k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.

I) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20°C ± 5°C).

m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.

n) Ricaricare solo con il caricatore specificato da WORX. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un altro pacco batteria.

o) Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura.

p) Tenere il pacco batteria fuori dalla portata dei bambini.

q) Conservare i documenti originali del prodotto per riferimenti futuri.

r) Rimuovere la batteria dall'apparecchiatura, se non in uso.

s) Smaltire adeguatamente.
t) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo.
u) Non rimuovere anzitempo il pacco batterie dalla sua confezione originale.
v) Fare attenzione ai segni più (+) e meno (−) sulla batteria e accertarsi di utilizzarla nel modo corretto.

1.2 SIMBOLI SU LANDROID

AVVERTENZA – In caso di uso improprio, il robot tosaerba può essere pericoloso.

Leggere attentamente le istruzioni per l'uso e comprenderne il significato prima di utilizzare il robot tosaerba.

AVVERTENZA - Tenere gli astanti a distanza di sicurezza.

AVVERTENZA – Spegnere la macchina prima di sottoporla a manutenzione o di sollevarla.

AVVERTENZA – Non salire sopra il robot tosaerba.

Non smaltire gettare le batterie nei rifiuti. Portare le batterie scariche presso un punto locale di riciclaggio o di raccolta.

Non bruciare

Se le batterie non sono disposte in modo appropriato, potrebbero entrare nel ciclo dell'acqua, il che può essere un pericolo per l'ecosistema. Non disporre le batterie usate come rifiuti urbani non differenziati.

Non lavare il robot tosaerba con apparecchi ad alta pressione.

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

Dispositivo di Classe III

Il tuo Android può essere utilizzato con altri accessori funzionali WORX. Visita www.worxlandroid.com per saperne di più su queste opzioni di accessori disponibili.

ISTRUZIONI GENERALI DI SICUREZZA. CONSERVARE COME PROMEMORIA.

Attenzione: leggi attentamente le istruzioni e le linee guide di sicurezza prima di avviare Landroid. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e / o lesioni gravi.

1. Landroid non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, con mancanza di esperienza e conoscenza, a meno che non siano sorvegliate o istruite sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza
2. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con Landroid
3. Landroid deve essere utilizzato solo con l'alimentatore in dotazione

Avvertenze

1. Leggi attentamente le istruzioni. Assicurati di aver capito le istruzioni sull'uso di Landroid e delle sue funzioni
2. Non permettere alle persone che non conoscono le istruzioni o ai bambini di usare Android
3. Il proprietario o l'utilizzatore è responsabile per gli incidenti che coinvolgono altre persone o la proprietà

Preparazione prima dell'uso

1. Assicurati che il filo perimetrale sia correttamente installato come da istruzioni
2. Ispeziona periodicamente l'area di lavoro e assicurati di rimuovere pietre, ramoscelli, cavi, ossi o altri oggetti estranei
3. Controlla periodicamente che le lame, le viti delle lame e il disco non siano usurati o danneggiati. Sostituiscili qualora siano usurati o danneggiati
4. Spegni Android, rimuovi la batteria, indossa guanti di protezione e presta attenzione quando ispezioni le lame: il movimento di una lama potrebbe innescare anche il movimento delle altre

Attenzione: Landroid non dovrebbe essere utilizzato senza la protezione lama installata

Sicurezza

1. Non utilizzare mai l'apparecchio con protezione lama difettosa o non installata
2. Non mettere mani o piedi vicino a parti rotanti
3. Non sollevare o trasportare Landroid mentre è in funzione
4. Prima di rimuovere un'ostruzione o prima di controllare, pulire o effettuare lavori su Landroid, spegni sempre la macchina e rimuovi la batteria
5. Non è consentito effettuare modifiche su Landroid. Le eventuali modifiche vengono effettuate sotto la propria responsabilità
6. Avvia Android seguendo le istruzioni. Una volta premuto il tasto di accensione, assicurati di tenere le mani e i piedi lontani dalle lame.
7. Non sollevare o trasportare Landroid quando è acceso
8. Non appoggiare alcunché sopra Landroid o la sua base di ricarica

9. Non utilizzare Landroid con il telaio o il disco lame danneggiato. Non dovrebbe essere utilizzato nemmeno con lame, viti, bulloni o cavi difettosi

10. Spegni Android quando non intendi usarlo per un lungo periodo di tempo

11. Android si accende solo dopo che il tasto di accensione è stato premuto ed il codice PIN è stato inserito correttamente

12. Android non dovrebbe lavorare in cattive condizioni meterelogiche, specialmente quando c'è il rischio di fulmini

13. Non toccare le parti della macchina in movimento, come le lame, prima che si siano arrestate completamente

14. Non lasciare Landroid incustodito se ci sono animali domestici, bambini o persone nelle vicinanze

MANUTENZIONE E RIMESSAGGIO

Attenzione: Landroid dev'essere sempre spento prima di essere capovolto. Inoltre, la batteria dev'essere rimossa quando si effettuano lavori sotto il telaio, come la pulizia o la sostituzione delle lame.

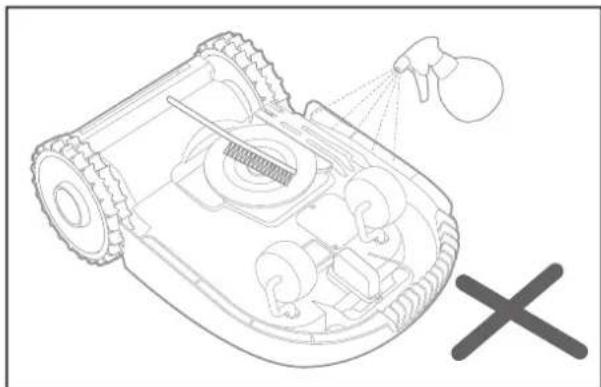

1. Non usare un'idropulitrice per lavare Landroid: a causa dell'alta pressione, l'acqua può entrare nel Landroid e danneggiare il circuito elettronico
2. Indossa sempre dei quanti protettivi quando sostituisci le lame per evitare lesioni
3. Assicurati che tutti i dadi, i bulloni e le viti siano correttamente serrati affinché Android lavori in condizioni ottimali
4. Controlla Android ogni settimana e in caso di necessità sostituisci le parti usurate o danneggiate
5. Utilizza esclusivamente le lame di ricambio originali
6. La batteria va ricaricata sulla base del Landroid. Un uso improprio può provocare scosse elettriche o il surriscaldamento della batteria
7. La manuntezione su Landroid dev'essere effettuata in conformità alle indicazioni del produttore

Attenzione

collegare la base di ricarica di Landroid esclusivamente a un circuito di alimentazione protetto da un dispositivo salvavita (differenziale) con una corrente di intervento non superiore a 30mA.

Trasporto

1. Utilizzare l'imballo originale se si trasporta Landroid per lunghe distanze

2. Per spostare Landroid all'interno dell'area di lavoro:

3. premere STOP per fermare il rasaerba

4. sollevarlo e trasportarlo facendo attenzione a mantenere il disco lame lontano dal corpo

Conservare la batteria

1. Non aprirere, smontare o frammentare la batteria
2. Non provocare cortocircuiti alla batteria. Non custodire la batteria in scatole o cassetti dove potrebbero verificarsi cortocircuiti con altre batterie o materiali conduttori
3. Conservare la batteria lontano da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono generare un cortocircuito tra un terminale e l'altro. I cortocircuiti possono causare ustioni o provocare incendi
4. Evitare l'esposizione diretta al sole, a fonti di calore e al fuoco
5. Non sottoporre la batteria ad urti
6. Se una batteria o una sua cella vengono ingerite, consultare immediatamente un medico
7. Mantenere la batteria pulita e all'asciutto
8. La batteria offre prestazioni ottimali con una temperatura di 20°C circa
9. Utilizzare solo carabatterie progettati per l'uso con Landroid. Un caricabatterie creato per uno specifico tipo di batteria potrebbe provocare un incendio se utilizzato con un altro tipo di batteria
10. Utilizzare solo batterie progettate per l'uso con Landroid
11. Conservare la batteria fuori dalla portata dei bambini
12. Le batterie vanno smaltite presso gli appositi punti di raccolta
13. In fase di smaltimento, tenere separate l'una dall'altra le batterie con diversi sistemi elettrochimici

Apparecchiatura di classe III

1. I rifiuti dei prodotti elettrici non devono essere smaltiti con i rifiuti domestici, ma attraverso le strutture di riciclaggio competenti. Rivolgersi alle autorità locali o al rivenditore per i consigli sul riciclaggio

Attenzione: Android può essere pericoloso se usato in modo errato. Leggi attentamente le istruzioni contenute nel manuale prima di usare Android
Attenzione: mantieni sempre una distanza di sicurezza da Landroid durante il suo funzionamento
Attenzione: spegni Landroid e rimuovi la batteria prima di sollevarlo o di effettuare lavori di, pulizia, manutenzione o controllo
⚠Attenzione: non mettersi a cavalcioni né salire su Landroid

2. COMPONENTI DEL ROBOT TOSAERBA NELLA CONFEZIONE

L'immagine è a scopo esemplificativo

A Worx Landroid
B Connettori per filo perimetrale
C Set di lame di ricambio
D Chiave esagonale
E Base di ricarica
F Viti

G Picchetti
H Trasformatore
Filo perimentrale
J Batteria 20V
K Dime per distanziamento del filo perimetrale
L Squadretta di Bertelsen
M Manuali

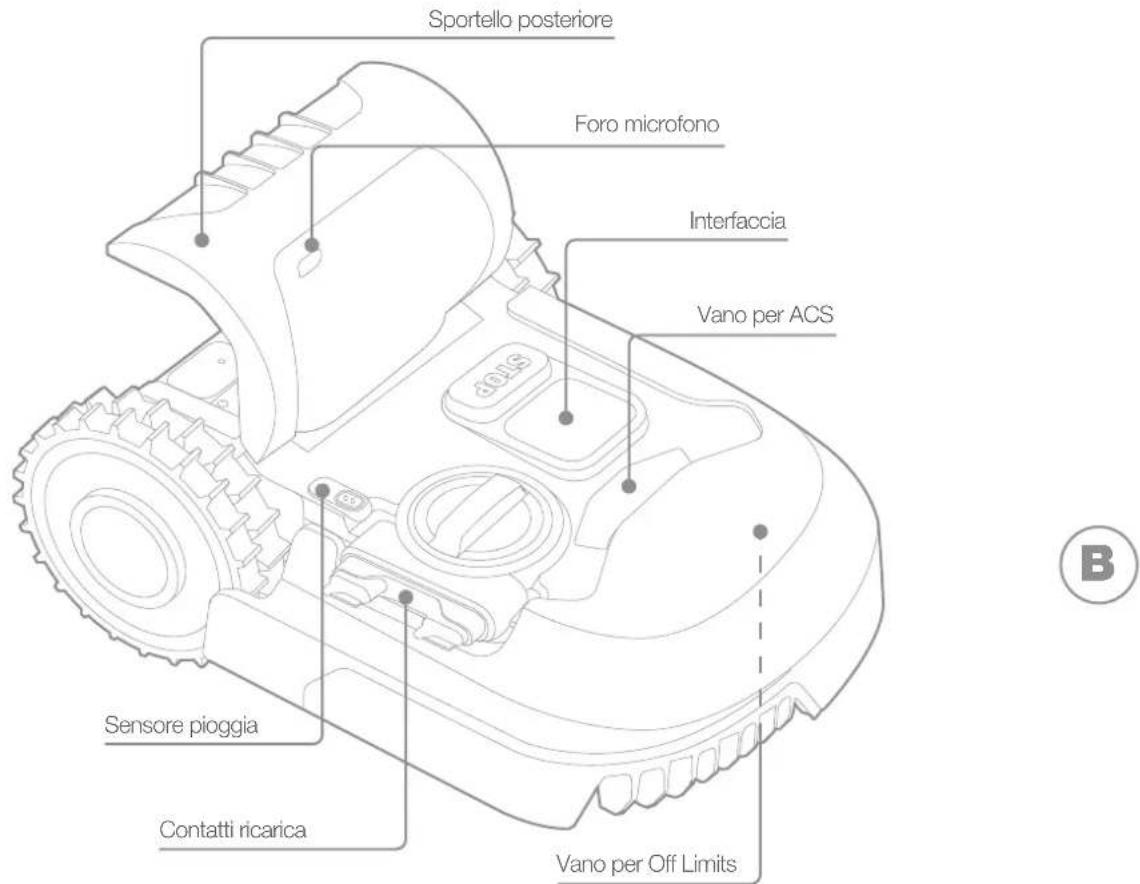

Vano per Find My Landroid / Radio Link Arresto di sicurezza Porta USB Vano per Voice Control Vano batteria Regolazione altezza taglio

Sportello posteriore Foro microfono Interfaccia Vano per ACS Sensore pioggia Contatti ricarica Vano per Off Limits B

L'immagine è a scopo esemplificativo

3. DATI TECNICI

Codice WR184E WR141E (100-199 - Designazione del macchinario, rappresentativo della Robot tosaerba)

	WR184E WR141E
Potenza nominale 20 V Max.*	---
Velocità a vuoto nominale (/min) 2800 2800
Superficie di taglio (m2) 400 500
Diametro di taglio (cm) 18 18
Altezza di taglio (mm) 20-50 30-60
Posizioni altezza di taglio 4 4
Tipo di batteria	Litio
Modello batteria	WA3551.3 / WA3551.1
Tempo di ricarica circa. (hrs)	1.5
Modello caricatore	WA3750.1 / WA3755.1
Potenza caricabatteria	Ingresso: 100-240 V~50/60 Hz, 38 W,Uscita: 20 V --- , 1.5 A
Peso Macchina (kg)	8.0	9.1
Classe protezione	III
App	Y
Banda di frequenza del modulo WLAN integrato	2.412GHz-2.472GHz
Massima potenza in radiofrequenza del modulo WLAN integrato	802.11b:+16±2dBm(@11Mbps)802.11g:+14±2dBm(@54Mbps)802.11n:+13±2dBm(@HT20,MCS7)
Banda di frequenza dei sistemi a circuito induttivo	77 Hz
Massima potenza di radiofrequenza dei sistemi a circuito induttivo	82 dBμA/m

* Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

4. DATI RELATIVI AL RUMORE

	WR184E WR141E
Pressione acustica ponderata	L_pA = 44.2 dB(A) L	_pA = 45.5 dB(A)
	K_PA = 0.4 dB(A) K	_PA = 0.6 dB(A)
Potenza acustica ponderata	L_wA = 64.2 dB(A) L	_wA = 65.5 dB(A)
	K_wA = 0.4 dB(A) K	_wA = 0.6 dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A).

Un certo livello di rumore prodotto dalla macchina è inevitabile. Per eseguire lavori rumorosi è necessario essere autorizzati e farlo solo in determinati momenti. Per rispettare i periodi di riposo potrebbe essere necessario ridurre al minimo le ore di lavoro. Per proteggere il proprio udito e quello delle persone che lavorano nelle vicinanze, indossare un dispositivo di protezione acustica adeguato.

ACCESSORI

	WR184E WR141E
Viti 9 9
Base di ricarica 1 1
Chiodi di ancoraggio della base di ricarica 7 8
Filo perimetrale 100m 130m
Picchetti di fissaggio 130	180
Chiave esagonale	1 1
Distanziatori del filo perimetrale	2 2
Lame	9 9
Connettore	2 2
Batteria (WA3551.3 / WA3551.1)	1 1
Caricabatteria (WA3750.1 / WA3755.1)	1 1

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

USO CONFORME ALLE NORME

Questo prodotto è stato progettato per tosare l'erba di prati domestici. È progettato per falciare spesso, mantenendo il prato più vigoroso e bello che mai. In base alle dimensioni del prato, Landroid può essere programmato per funzionare in qualsiasi orario e con qualsiasi frequenza. Non è concepito per scavare, spazzare o sgombrare la neve.

5. MANUTENZIONE

Landroid lavora davvero sodo e ha bisogno di essere pulito e controllato di tanto in tanto. Questa sezione del manuale ti da alcuni suggerimenti su come prenderti cura del tuo Android in modo che possa durare per anni senza problemi. Ecco come. Prima di qualsiasi intervento di assistenza o manutenzione spegnere il robot tosaerba.

5.1 SEMPRE AFFILATO

Landroid non taglia l'erba come gli altri rasaerba. Le sue lame sono affiliate come rasoi su entrambi i lati e ruotano in entrambe le direzioni conferendo la massima capacità di taglio.

A. Il disco delle lame effettua una rotazione sia in senso orario che antiorario per utilizzare entrambi lati delle lame e ridurre al minimo I tempi della loro sostituzione
B. La durata delle lame, basata su un lavoro giornaliero è di due mesi circa
C. Controlla con regolarità se le lame sono scheggiate o danneggiate e, in questa eventualità, cambiale
D. Quando le lame sono scheggiate o consumate, dovrebbero essere sostituite con le lame di ricambio fornite in dotazione .Le lame di ricambio sono disponibili anche presso il tuo rivenditore più vicino

ATTENZIONE! Prima di controllare, pulire o cambiare le lame, SPEGNI sempre Landroid e rimuovi la batteria. Indossa sempre dei guanti di protezione.

5.1.1 Cambiare le lame

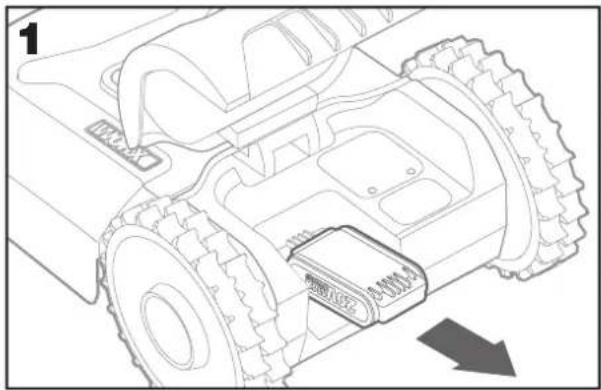

Rimuovi la batteria (fig. 1) e capovolgi delicatamente la macchina (fig.2)

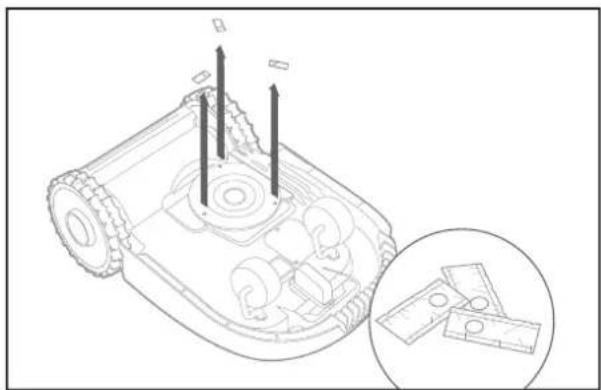

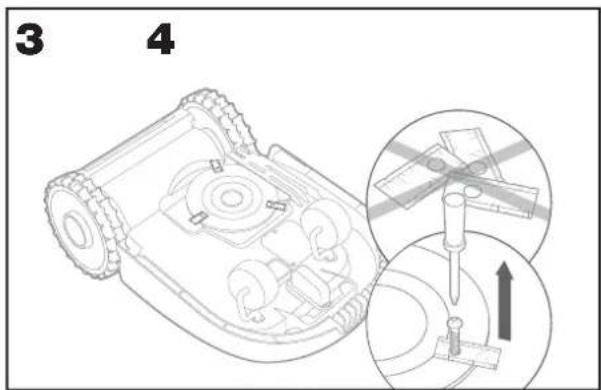

Togli le viti usando un cacciavite (fig. 3 - 4)

3 4

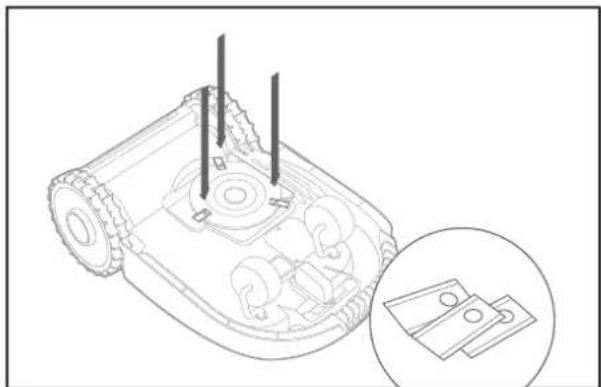

Monta le lame nuove assicurandoti di stringerle adeguatamente quando le avviti (fig. 5 - 6)

Attenzione: quando monti le lame nuove, assicurati di cambiarle TUTTE.

Usa sempre viti nuove quando cambi le lame. è importante per garantire l'integrità delle lame e il bilanciamento del disco. Il mancato utilizzo di viti nuove potrebbe causare incidenti e gravi lesioni

Importante: dopo aver cambiato le lame, assicurati che il disco giri liberamente

5.2 SEMPRE PULITO

Pulire Landroid con regolarità aiuta a mantenerlo in buone condizioni. Rimuovi lo sporco, i detriti e gli accumuli di erba che si formano durante le sessioni di taglio. Spegni sempre Landroid prima di pulirlo. Per maggiore sicurezza rimuovi la batteria

ATTENZIONE! Non usare MAI canne dell'acqua, idropulitrici o getti ad alta pressione su Landroid. L'acqua ad alta pressione può infilarsi nelle guarnizioni e danneggiare parti elettroniche e meccaniche.

5.2.1. Pulizia del corpo

A. Usa un nebulizzatore riempito solo con acqua. Non usare solventi o abrasivi.
B. Utilizza un pennello o un panno pulito per rimuovere lo sporco accumulato.

5.2.2. Pulizia della scocca

A. Pulizia della scocca.
B. Rimuovi i detriti e i residui d'erba utilizzando un pennello.
C. Fai attenzione a non toccare le lame a mani nude. Indossa sempre guanti di protezione.
D. Pulisci il disco delle lame, la scocca e la ruota frontale con una spazzola morbida o uno straccio umido.
E. Fai ruotare il disco lame per assicurarti che giri liberamente. Rimuovi eventuali ostruzioni. Rimuovi eventuali detriti che si sono depositati perché non causino crepe sul disco lame. Anche le crepe più piccole possono influire negativamente sulle prestazioni del disco.
F. Assicurati che le lame girino liberamente attorno alle viti. Rimuovi eventuali ostacoli.

5.2.3. Pulizia delle ruote motrici

A. Rimuovi il fango dalle ruote per garantire una buona aderenza del battistrada.

5.2.4. Pulizia dei contatti per la ricarica

A. Pulisci le strisce di ricarica sulla base e i pin di contatto sulla macchina usando un panno
B. Rimuovi periodicamente i detriti e ogni accumulo d'erba che si forma attorno ai contatti in modo che Landroid possa ricaricarsi sempre senza intoppi.

5.3. SEMPRE CARICO

Il cuore di Landroid è la sua batteria Worx Powershare 20V Li-Ion.

A. Per una corretta conservazione della batteria, assicurati che sia completamente carica e conservata in un luogo fresco e asciutto
B. La temperatura di funzionamento consigliata è compresa tra 0 e 55°C
C. Il ciclo di vita della batteria di Landroid dipende anche dal tempo di utilizzo complessivo

5.3.1. Landroid può essere caricato manualmente senza il filo perimetrale

A. Collega la base di ricarica all'alimentazione. La luce verde sulla base si accenderà.
B. Spegni Landroid e posalo manualmente sulla base di ricarica.
C. La luce verde sulla base di ricarica inizierà a lampeggiare e Landroid inizierà a caricarsi.

5.4. SEMPRE PROTETTO DURANTE L'INVERNO

Sebbene Android sia progettato e costruito per sopravvivere alle più severe condizioni atmosferiche, consigliamo di riporlo nella rimessa o in garage durante l'inverno. Per prepararlo al letargo invernale:

A. Puliscilo accuratamente
B. Carica la batteria ogni due mesi
C. Spegnilo

5.4.1 Tornare al lavoro in primavera

Quando arriva il momento preparare Landroid per la nuova stagione, controlla quanto segue:

A. Aggiorna le impostazioni di ora e data tramite app
B. Qualora ci fossero segni di ossidazione sui contatti di ricarica di Landroid e della basedi ricarica, puliscili con un panno abrasive di alta qualità
C. Ricarica completamente la batteria prima di avviare Landroid al taglio

5.5 SEMPRE AGGIORNATO

5.5.1 Aggiornamenti automatici

Se il tuo Landroid è connesso alla rete Wi-Fi, ti verrà comunicato tramite l'app quando il nuovo software è disponibile. Una volta confermato, l'aggiornamento avverrà automaticamente Over-the-Air.

5.5.2 Verifica la versione del software installato

Se vuoi vedere il numero della versione del software:

A. Innanzitutto, spegnere Landroid
B. Tieni premuti insieme i tasti Power e OK
C. Sentirai un bip
D. Sul display apparirà un numero
E. È il numero della versione del software

5.5.3. Aggiornamento manuale

Se il tuo Landroid non è connesso alla rete Wi-Fi, puoi comunque aggiornare il software con una chiavetta USB.

A. Visita regolarmente il sito Worx Landroid per verificare se è disponibile un nuovo aggiornamento. Se ti sei iscritto alla mailing list di Landroid, riceverai una notifica quando sarà disponibile una nuova versione
B. Scarica la versione aggiornata del software dal nostro sito
C. Decomprimi il file sul tuo computer
D. procuratoi una chiavetta USB vuota e formattata in FAT32
E. Salva il file decompresso nella chiavetta USB
F. Posiziona Landroid su di una superficie pianeggiante
G. Spegni Landroid
H. Puoi trovare la porta USB sul retro di Landroid.
I. Inserisci la chiavetta USB nella porta
J. Posiziona nuovamente Android sul prato all'interno dell'area di lavoro delimitata dal filo perimetrale
K. Accendi Android
L. Senza sollevare Landroid, rimuovi la chiavetta USB quando segnalato dal display
M. L'aggiornamento inizierà automaticamente e potrebbe richiedere alcuni minuti. Android si riavvierà automaticamente al termine dell'aggiornamento
OTA: assicurati che Landroid sia all'interno dell'arera di lavoro prima di riavviarlo.

6. MESSAGGI DI ERRORE

A volte le cose possono andare storte. Fortunatamente Android è abbastanza intelligente da dirti se ha un problema, quindi lo puoi sistemare. In caso di dubbi, visita il nostro sito Web dove troverai video utili e ulteriore supporto.

MESSAGGIO CAUSA AZIONE
EE Errore sconosciuto.	Contatta il servizio clienti.
F1 Ritardo pioggia.		Landroid si avvierà nuovamente dopo che ha messo di piovere e che il ritardo pioggia è scaduto.
E1	Filo perimetrale assente O Landroid fuori dall'area di lavoro.	1. Se Android è effettivamente fuori dall'area di lavoro, spegni Landroid portarlo all'interno dell'area di lavoro, PREMERE quindi2. Se Android si trova all'interno dell'area di lavoro, verifica se il LED sulla base di ricarica è verde fisso. Se è rosso, controlla se il filo perimetrale è collegato correttamente alla base di ricarica e se la base è collegata a un'alimentazione adeguata.Se sono collegati correttamente, le estremità del filo perimetrale sono collegate in modo errato alla base e devono essere invertite.3. Iverti le estremità del filo perimetrale.
E2 Motore delle ruote bloccato.		Spegni Landroid e portalo in un'area libera da ostacoli.Accendilo e premi START.Se l'errore persiste, spegni Landroid. Capovolgilo delicatamente, controlla se c'è qualcosa che impedisce alle ruote di girare e rimuovi eventuali ostruzioni.Rimetti Landroid diritto.Accendilo e premi START.
E3 Motore disco lame bloccato.		Spegni Landroid.Capovolgilo delicatamente, controlla se c'è qualcosa che impedisce al disco di ruotare e rimuovi eventuali ostruzioni.Rimetti Landroid diritto.Porta Landroid in un'area con erba bassa e regola l'altezza di taglio su una posizione più alta.Accendi Landroid e premi START.
E4 Errore bloccato.		Spegni Landroid.Portalo in un'area del prato libera da ostacoli, quindi accendilo.Premi START.Se il messaggio continua ad essere visualizzato, spegni Landroid e capovolgilo.Controlla se c'è qualcosa che impedisce alla ruota di girare.Rimuovi eventuali ostruzioni, rimetti Landroid dritto e accendilo.
E5. Errore sollevato.		Spegni Landroid.Portalo in un'area del prato libera da ostacoli, quindi accendilo.Premi START.Se il messaggio continua ad essere visualizzato, spegni Landroid e capovolgilo.Controlla se c'è qualcosa che causa il sollevamento di Landroid.Rimuovi eventuali ostruzioni, rimetti Landroid dritto e accendilo.
E6 Errore capovolto.		Rimetti dritto Landroid e rimuovi eventuale ostacolo che ha causato il ribaltamento.
E7 Errore ricarica batteria.		1) La temperatura della batteria è troppo alta (più di 55°C) in fase di ricarica. Posiziona Android in una zona ombreggiata o aspetta che la temperatura si raffreddi.2) La temperatura della batteria è troppo bassa . La temperatura esterna non consente a Android di lavorare. È arrivato il momento del rimessaggio invernale.3) Connessione scarsa: controlla che sia un buon contatto tra i pin del robot e le strisce sulla base di ricarica. Assicurati anche che la base di ricarica poggi in posizione completamente piana.4) L'alimentazione è rotta: contatta il servizio clienti.
E8 Errore non trova la base.		1) La base di ricarica non poggia su una base completamente piana e Android non trova le strisce di contatto e non si ferma alla base.2) Android ha esaurito l'energia prima di raggiungere la base. Il totale dell'estensione del filo perimetrale non deve superare i 350 metri.
E9	Con la funzione 'Blocco' abilitata, se Android non riceve il segnale dalla tua rete Wi-Fi per 3 giorni, si blocca come misura di sicurezza. Può accadere perché il tuo router è rimasto off-line o perché hai cambiato router o provider.	Riconnetti Android alla rete WiFi con cui è stato originariamente associato.Se non è possibile farlo, contatta il servizio clienti.
Er:60 - Er:61 - Er:62 - Er:63 - Er:64	Errore di aggiornamento Software del modulo.	Assicurati che il modulo sia installato correttamente. Controlla che il file copiatoi nella chiavetta USB non sia dabbeggiato.Spegni Android, riavvialo e ripeti la procedura di aggiornamento.
Er:50 - Er:51 - Er:52 - Er:80 - Er:81 - Er:82 - Er:83 - Er:84 - EF:80	Errore di aggiornamento Software.	Ripeti la procedura di aggiornamento o contatta il servizio clienti.

NOTA

A. Prima di accenderlo, controlla sempre che Landroid sia all'interno dell'area di lavoro. In caso contrario, il messaggio 'Fuori area lavoro! Premi START per resettare' apparirà sul display. Questo messaggio viene visualizzato anche quando Landroid è solo parzialmente all'interno dell'area di lavoro
B. Se per qualsiasi ragione—ad esempio per una festa, perché i bambini giochino...—vuoi che Landroid stazioni alla base, premi Home e poi OK. Landroid tornerà alla base e vi rimarrà fino alla prossima sessione di taglio programmata. Se vuoi riavviarlo in qualsiasi momento, premi START e poi OK
C. Se un errore si verifica ripetutamente nella stessa zona del prato, ci potrebbe essere un problema con il filo perimetrale. Fai riferimento alle istruzioni di installazione e verifica che la configurazione sia corretta
D. Se il tuo prato è diviso in due aree separate collegate da un corridoio largo meno di 1m, e una è provvista della base di ricarica, quando Landroid esaurisce la batteria, portalo manualmente alla base di ricarica
E. Se Landroid si comporta in modo anomalo una volta ogni tanto, resettalo spegnendolo e rimuovendo la batteria per 30 secondi, quindi riavvialo. Se il problema persiste, si prega di contattare il nostro servizio clienti.

7. RISOLUZIONE DEI PROBLEMI

Se il tuo Android non funziona correttamente, controlla la guida alla risoluzione dei problemi riportata di seguito. Se l'errore persiste, contatta l'assistenza clienti.

SINTOMO CAUSA SOLUZIONE
La spia sulla base di ricarica non si accende.	Non c'è tensione.	Controlla che tutte le parti dell'alimentazione siano collegate correttamente.
La spia sulla base di ricarica è rossa.	Il filo perimentrale non è collegato.	Controlla che il filo perimetrale sia collegato correttamente alla base di ricarica. Controlla che non ci siano interruzioni /danni sul filo perimetrale.
Landroid si accende, ma le lame non girano.	Landroid sta cercando la base di ricarica.	È normale: quando Landroid deve ricaricarsi, si mette alla ricerca della base di ricarica. In questo frangente il taglio è sospeso.
Landroid vibra.	Il disco lame non è bilanciato. Le lame potrebbero essere danneggiate.	Controlla le lame e cambiale se danneggiate. Rimuovi i detriti dalle lame e/o dal disco lame.
L'erba non viene tagliata in modo uniforme.	Landroid non lavora abbastanza ore al giorno per tagliare l'erba.	Aggiungi più ore di lavoro alla programmazione giornaliera.
	L'area di lavoro è troppo grande per il tuo modello di Landroid.	Prova a diminuire la dimensione dell'area di lavoro o aumentando il tempo di lavoro.
	Le lame sono scheggiate o non affiliate.	Cambia tutte le lame e le viti per avere un bilanciamento ottimale del disco lame.
	L'altezza di taglio è troppo bassa per l'altezza dell'erba.	Aumenta l'altezza di taglio e poi diminuiscila gradualmente.
	Dell'erba o altro materiale è avvolto attorno al disco lame.	Controlla il disco lame e rimuovi l'erba qualsiasi cosa che impedisca al disco lame di girare correttamente.
	C'è un accumulo di erba nel disco delle lame o nella griglia di protezione delle lame.	Assicurati che il disco lame scorra facilmente. Se necessario, è possibile rimuovere il disco della lama e rimuovere i detriti.
Landroid è all'interno dell'area di lavoro e il filo perimetrale è collegato, ma il display indica '- E1 -'.	Le estremità del filo perimetrale sono inserite in modo errato.	Inverti le estremità del cavo perimetrale sulla base di ricarica.
Il tempo di ricarica è più lungo del normale.	Connessione debole dovuta a contatti ossidati o sporchi.	Pulisci i contatti sulla base di ricarica e quelli sul Android con un panno.
	La protezione da surriscaldamento si è attivata.	Posiziona la base di ricarica in un'area ombreggiata o attendi che la temperatura si sia raffreddi.
Landroid non si ricarica. Non c'è tensione.		Controlla che tutte le parti dell'alimenta-zione siano collegate correttamente. Accertati che entrambi i contatti sul rasaerba tocchino il centro delle strisce di contatto sulla base di ricarica.
Landroid lavora meno tra una ricarica e l'altra.	Qualcosa intasa il disco della lama creando attriti e aumentando il consumo di energia.	Togli il disco della lama e puliscilo. È possibile che l'erba sia troppo alta e troppo spessa.
	Landroid vibra pesantemente perché il disco della lama è sbilanciato.	Controlla il disco lama e le lame, rimuovi i detriti e gli oggetti estranei dalle lame e dal disco lama. Sostituisci le lame con un nuovo set.
	La batteria potrebbere essere esaurita o vetusta.	Sostituisci la batteria.
	L'orario di lavoro è terminato ripristinare l'orario di lavoro
Landroid non lavora quando dovrebbe.	L'orologio non è impostato sull'ora corretta.	Imposta l'orologio sull'ora corretta.
	I tempi di taglio programmati per Landroid non sono corretti.	Modifica le impostazioni di inizio e fine lavoro.
	L'Imposta della percentuale corretta tramite APP può modificare la percentuale di tempo	Di funzionamento settimanale impostata
Landroid non riesce ad agganciarsi correttamente alla base di ricarica.	Fattori ambientali. Riavvia Landroid.
	Scarsa connessione causata da detriti sui contatti.	Pulisci i contatti sulla base di ricarica e quelli su Landroid usando un panno.
La luce verde sulla base di ricarica si accende prima che la carica sia completata.	la base di ricarica è surriscaldata o troppo fredda	Posizionare la base di ricarica in un'area ombreggiata o attendere che torni a una temperatura normale
Le ruote di Landroid slittano ripetutamente.	Ostacoli come ramoscelli possono essersi incastrati sotto Landroid.	Rimuovi gli ostacoli incastrati sotto la macchina.
	Il prato è troppo bagnato. Aspetta che il prato si asciughi.
Landroid esce dal filo perimetrale.	Il filo perimetrale di un altro Landroid o di una altro robot rasaerba è posizionato troppo vicino.	Manitieni I filo perimetrale ad almeno 1m di distanza dal perimetro del tuo vicino.
Landroid non taglia una zona all'interno del filo perimetrale.	In condizioni di umidità, il filo perimetrale può perdere segnale dove il cavo è stato unito o riparato in modo errato.	Controlla i giunti del filo di perimetrale. Isolare per fornire una connessione completamente impermeabile.
Landroid arretra e/o ruota su se stesso vicino al cavo perimetrale.	C'è una perdita di segnale elettrico sul filo perimetrale a causa dell'isolamento rotto.	Ripara il filo danneggiato con i connettori in dotazione.
Landroid scivola fuori dalla sua area di lavoro scendendo da una collina.	Bassa aderenza delle ruote motrici di Landroid.	Verifica che le ruote siano pulite e prive di fango per avere la massima aderenza possibile.
Il sistema operativo di Landroid si blocca durante la ricarica o mentre è in standby.	Errore del software o del display. Riavvia Landroid.
Landroid si spegne sulla base di ricarica.	Landroid non si carica a causa della protezione da surriscaldamento e si spegne.	Posiziona la base di ricarica in un'area ombreggiata o attendi che la temperatura si sia raffreddi.
	Connessione debole.	Controlla il LED light sulla base di ricarica. Controlla che la connessione tra i contatti della base e quelli su Landroid sia corretta.
Landroid si ferma nell'area di lavoro.	C'è un ostacolo nell'area di lavoro. Rimuovi l'ostacolo dall'area di lavoro di Landroid.
	L'altezza di taglio è troppo bassa per la lunghezza dell'erba o l'erba è troppo densa.	Incrementa l'altezza di taglio e poi abbassala gradualmente.
	Il filo perimetrale eccede i 350m di lunghezza e potrebbe causare problemi di segnale.	Riduci la lunghezza del filo perimetrale.
	La distanza tra il centro del prato e il cavo perimetrale eccede i 25m e potrebbe causare l'attenuazione del segnale.	Riduci la distanza tra il centro del prato e il cavo perimetrale a meno di 25m.
Landroid si ribalta. C'è un ostacolo inclinato sul prato. Rimuovi l'ostacolo dall'area di lavoro di Landroid.
Landroid non riesce a connettersi a Internet.	Verifica che le impostazioni del router siano corrette.	Assicurati che il router sia impostato su 2,4GHz. Se il tuo router ha due impostazioni, abilita la banda a 2,4GHz.Assicurati che il router sia impostato sulla modalità 802.11 e che l'impostazione wireless sia b/g/n mista. Assicurarsi che il router abbia la funzione SSID Broadcast attivata quando si collega Landroid all'app. Puoi chiuderlo dopo esserti connesso correttamente.Assicurarsi che la funzione DHCP sia abilitata. Se hai cambiato la tua rete Wi-Fi, devi connettere Android alla nuova rete.Se hai un router ‘Fritz!Box’, assicurati di attivare ‘Consenti comunicazione tra dispositivi nella stessa rete’ nelle impostazioni.
	Verifica se il router è disconnesso o se l'SSID WIFI è cambiato	Assicurarsi che il router sia collegato e che l'SSID WIFI sia corretto

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITÀ

Noi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Dichiara che l'apparecchio,

Descrizione Robot tosaerba

Codice WR184E WR141E (100-199 - Designazione del macchinario, rappresentativo della Robot tosaerba) (Numero di serie è sulla pagina posteriore) con caricabatterie WA3750.1 / WA3755.1 e base di ricarica WA0510 / WA4002.1

Funzione Falciatura prati

2000/14/EC modificata dalla 2005/88/EC

• Procedura di conformità come da Annex V
• Potenza acustica pesata 64.2 dB (A)
• Massima potenza di rumore garantita 65 dB (A)

WR141E:

2000/14/EC modificata dalla 2005/88/EC

• Procedura di conformità come da Annex V
• Potenza acustica pesata 65.5 dB (A)
• Massima potenza di rumore garantita 67 dB (A)

L'organismo competente

Nome: Intertek, Semko AB (organismo notificato 0413)

Indirizzo: Torshamnsgatan 43164 22 Kista Sweden

Certificazione N. : SE-RED-2200106

Conforme a,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 60335-2-29:2004+A2:2010+A11:2018,

EN 62233:2008, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019,

EN 61000-3-3:2013+A1:2019, EN ISO 3744:2005,

EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN IEC 62311:2020,

EN 55011:2016, EN 303 447 V1.1.1

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome Marcel Filz

Address Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/11/18

Allen Ding

L'immagine è a scopo esemplificativo

3. DADOS TÉCNICOS
