MANUALE UTENTE Landroid WG797E.1 WORX

1. Sicurezza del prodotto 45

1.1 Avvisi generali per la sicurezza degli utensili a motore 45
1.2 Simboli su Landroid L 47

2. Componenti del robot tosaerba 48

3. Per comprehende LandroidL 50

3.1 Come fa LandroidL a riconoscere ci o che delve tagliare? 50
3.2 Come fa LandroidL a sapere dove delve andare? 51

A.Per trovare la base di ricarica 51
B. Sensori pioggia 51
C. Rilevazione del filo perimetrale 51
D. Avvio e arresto durante la tosatura 51

3.3 Quanto cui esse grande I'area di tosatura di Landroid? 52
3.4 Con che efficienza Landroid®L taglia l'erba? 52

4. Controllo remoto dallo smartphone 53

5. Nozioni di base relative al filo perimetrale 53

5.1 Per fissare il filo perimetrale 53
5.2 Per interrare il filo perimetrale 53
5.3 Per unire il filo perimetrale 53

6. Aggiornamento del software 54

7. Manutenzione 54

7.1Mantenere affiliate le lame 54

A. Ruotare e capovolgere le lame 54
B. Sostituire le lame 54

7.2 Pulizia 55

A.Pulizia del corpo 55
B.Pulizia della scocca 55
C.Pulizia dei pin di contatto e delle strisce di ricarica 55

7.3 Durata della batteria 55
7.4 Rimessaggio invernale 56

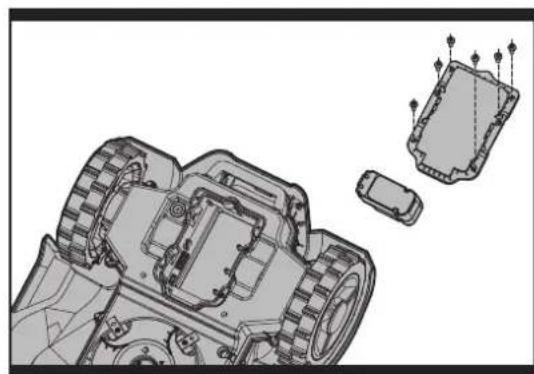

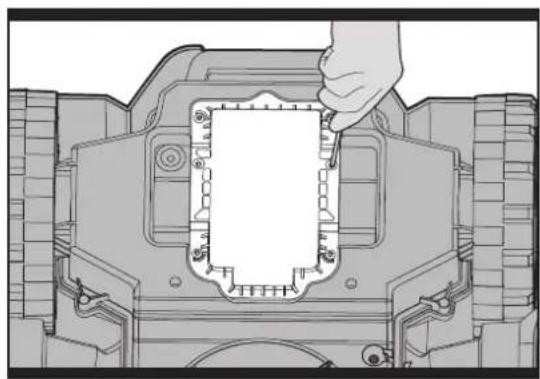

7.5 Sostituzione della batteria 56

1. Sicurezza del prodotto

1.1 Avvisi generali per la sicurezza degli utensili a motore

ATTENZIONE: è assolutamente necessario leggere attendamente tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Leggere accuramente queste istruzioni per usare la macchina in sicurezza.

Conservare tutti gli avvi si e le istruzioni per poterle consultare quando necessario.

• Questo dispositivo non è inteso per l'uso da parte di persona (inclusi i bambini) con disponța fisiche, sensorie o mentalità ridotte o con scarsa esperienza e conoscenza del prodotto, a meno che non sia utilizzato在整个 supervisione da parte di persona responsabili per la loro sicurezza.
• I bambini devono essere controllati per garantire che non giochino con il disposativo.
• Questo dispositivo delve essere utilizzato esclusivamente con l'alimentatore fornito in dotazione.

IMPORTANT

LEGGERE ATTENTAMENTE PRIMA DELL'USO

a) Leggere con attenzione le istruzioni. Acquisire familarità con i comandi e il correto funzionamento dell'apparecchio.
b) Non permettere mai ai bambini o alle persone sprovviste delle necessarie competenze di utilizzare l'attrezzo. L'attività minima di utilizzo dello stato più varie a seconda delle diverse normative locali.
c) Ricordare che l'operaatore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprieta.

Operazioni preliminari

a) Accertarsi che il filo perimetrale sia installato correttamente, in base alle istruzioni.
b) Ispezionare con attenzione l'area in cui si deve utilizzato il robot tosaerba e togliere tutti gli oggetti che potrebbero essere lanciati dal robot tosaerba.
c) Prima dell'uso, verificare visamente che le lame, i rispetti bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostuire le lame o i bulloni in blocco per Maintainere l'equilibrio.
d) Su macchine con più lame, prestare attenzione perché ruotando una lama si provoca la rotazione dell'altra lama.
e) ATTENZIONE! Non utilizzato mai il robot tosaerba se le protezioni o i ripari sono danneggiati o alla gli apposti apparati di sicurezza.

FUNZIONAMENTO

1. GENERALI

a) Non utilisezare mai il robot tosaerba se le protezioni o i ripari sono danneggiati o alla i gli apposti apparati di sicurezza, come i deflettori e di raccolta erba.
b) Non avvincare mani o piedi accanto o sotto le parti rotanti. Nel caso di falciatrici rotative, Maintainere costamente libere le aperture di scarico.
c) Non raccogliere, né trasportare il robot tosaerba quando è in funzione.
d) Spegnere il Landroid L:

• Prima di eliminare un'ostacolo,

• Prima di controllare, pulire o effettuare lavori sul robot tosaerba,
  e) Non é consentito modificare la versione originale di robot tosaerba. Il produttore declina agli responsabilità per eventualità modifiche non autorizzate.
  f) Avviare il robot tosaerba, come descripto nelle istruzioni. Quando l'interruttor principale è in posizione ON, assicurarsi di tenere mani e piedi lontani delle lame rotanti. Non inflare mai le mani o i piedi sotto al tosaerba.
  g) Non sollevare né trasportare il robot tosaerba quando l'interruttore principale è in posizione ON.
  h) Non consentire a persona che non conoscono il funzionamento e il comportamento del robot tosaerba,di utilizzarlo.
  i) Non sistemare oggetti sopra al robot tosaerba o alla stazione di ricarica.
  j) Non utilizzato il robot tosaerba se il disco a lame o la scocca presentano difetti. Non utilizzato nelmeno se presenta lame, viti, dadi o cavi difettosi.
  k) Spagnere sempre il robot tosaerba quando non si ha intenzione di utilizzato. Il robot tosaerba può avviarsi solo se l'interruttore principale è in posizione ON e se è stato inserito il codice PIN corretto.

• ULTERIORI INFORMAZIONI QUANDO L'APPARECCHIATURA FUNZIONA IN MODALITA AUTOMATICA

a) Non usare il robot tosaerba in presenza di altre persona, in particolar modo di bambini o di animali domestici.

MANUTENZIONE E CONSERVAZIONE

AVVERTENZA! Se il robot tosaerba viene capovolto, l'interrottore principale deve essere sempre in posizione OFF.

L'interruttore principale deve essere in posizione OFF durante tutti i lavori al sottoscocca del tosaerba, come, ad esempio, la pulizia o la sostituzione delle lame.

a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti del robot tosaerba siano saldamente avvitati;
b) Controllare il robot tosaerba agli settimana e sostituire le eventuali parti danneggiate o usurate.
c) Controllare in particolare che le lame e il disco a lame siano integri. All'occorrenza, sostituire tutte le lame e le viti contemporaneamente in modo che le parti rotanti siano bilanciate,
d) assicurarsi di utilizzato solo ricambi originali;
e) assicurarsi che le batterie siano caricate utilizzando il caricabatteria corretto consigliato dal costruttore. L'uso non corretto potrebbe causare folgorazioni, surriscaldamento o perdite di liquidi corrosivi alla batteria;
f) nel caso di perdite di elettroliti me lavare con acqua/agente neutralizzante, chiedere l'aiuto di un medico nel caso vengano aicontatto con gli occhi, ecc;
g) la manutenzione del robot tosaerba deve essere eseguita seguondo le istruzioni del costruttore.

Trasferimento

Per i trasporti più lunghi, si raccomanda di riporre il robot tosaerba nell'imballaggio originale.

Per un trasfimento sicuro dall'area di lavoro od al suo interno:

a) Per fermare il tagliaerba premere il tasting STOP.
b) Si sceglie il PIN a quattro cifre quando si avvia il tagliaerba per la prima volta.
c) Spagnere sempre il robot tosaerba se si ha intenzione di trasportarlo.
d) Afferrare il robot tosaerba per l'impugnatura presente sul fondo, nella parte posteriore. Trasportare il rasaerba con il disco a lame lontano dal corpo.

Istruzioni per la sicurezza del pacco batteria

a) Non smontare, après o strappare le celle secondarie o il pacco batteria.
b) Non mettere in corto circuito il pacco batteria. Non conservare il pacco batteria disordinatamente in una scatola o in un cassetto in potrebbe essereMESSO in corto circuito da altri oggetti metallici.. Quando il pacco batteria non e in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, perché potrebbe crearsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o usioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarlo alla luce diretta del sole.
d) Non sopporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di fatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Se si ingerisce unacella o un pacco batteria, consultare immediamente un medico.
g) Tenere le celle e il pacco batteria puliti e asciutti.
h) Il pacco batteria offre prestazioni ottimali seutilizzate ad una temperatura ambiente normale (20^ ± 5^) .
i) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.
j) Ricaricare solo con la base di ricarica fornita da WORX. Non utilizzato caricabatterie diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricabatteria non adatto al pacco batteria potrebbe provocare rischi d'incendio.
k) Non utilizzato un pacco batteria non progettato per questo prodotto.
I) Tenere il pacco batteria fuori alla portata dei bambini.
m) Conservare i documenti originali del prodotto per riferimenti futuri.
n) Smaktire adeguatamente.

1.2 Informazioni su Android®L

Avverenza-In caso di uso improprio, il robot tosaerba cui sono pericoloso.

Leggere attentamente le istruzioni per l'uso e comprendre il significato prima di utilizzato il robot tosaerba

Avverenza - Tenere gli astanti a distance di sicurezza.

Avverenza-Spegnere la macchina prima di manutenzionarla o di sollevarla.

Avverenza -Non salire sopra il robot tosaerba.

Non gettare nel fuoco

Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell'acqua, con seguenti rischi per l'ambiente. Non smaltire le batterie nei rifiuti generici.

Non smaltire le batterie. Portare le batterie scariche presso un punto locale di riciclaggio o di raccolta.

Non lavare il robot tosaerba con apparecchi ad alta pressione

Dispositivo di Classe III

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di risciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di risciclaggio più vicino..

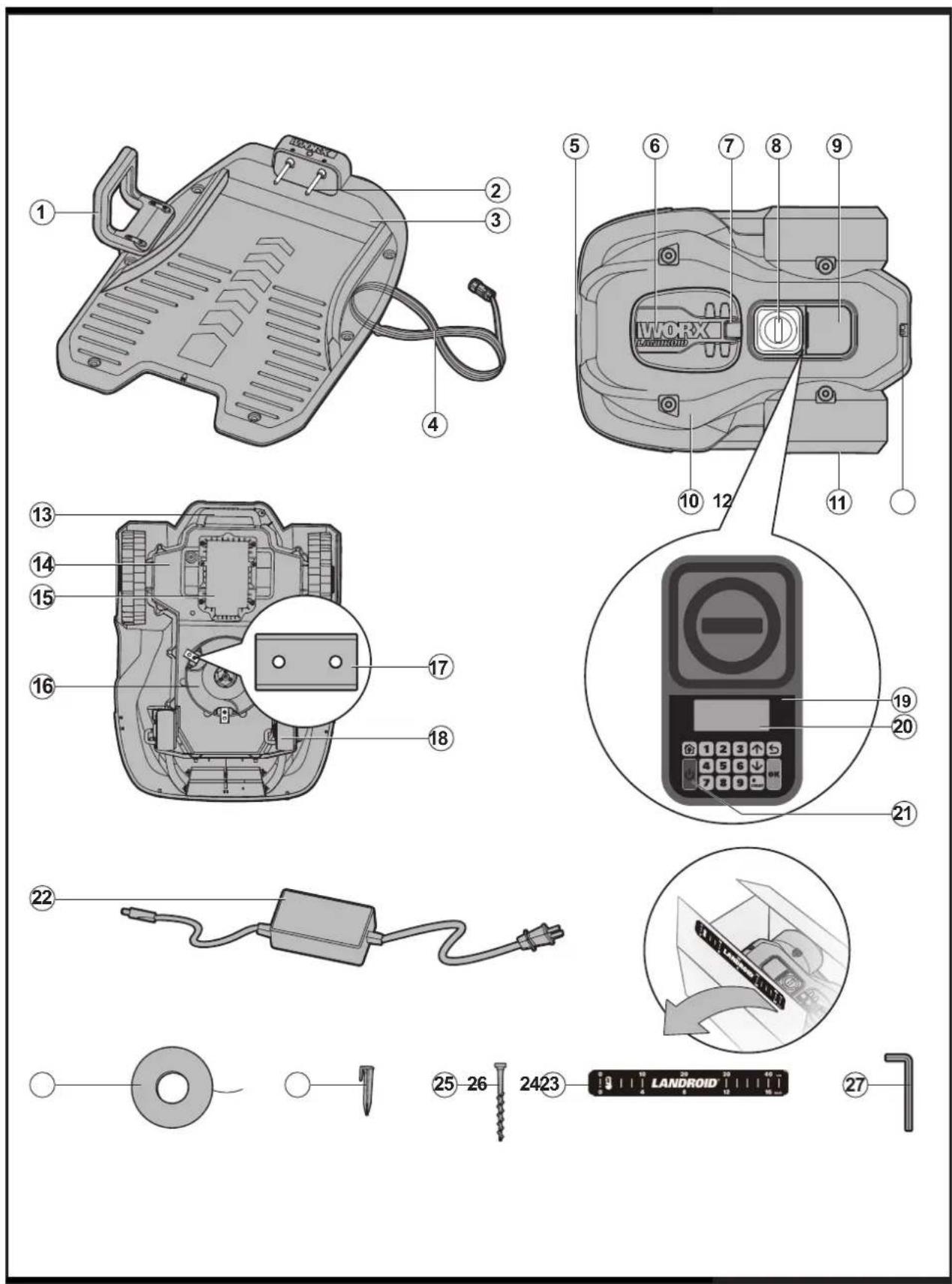

2. Componenti del robot tosaerba

1. MANIGLIA DI PROTEZIONE
2. PIN DI CONTACTO
3. BASE DI RICARICA
4. CAVO DI BASSA TENSIONE
5. STRISCIA DI RICARICA
6. COPERCHIO DI REGOLAZIONE DELL'ALTEZZA DI TAGLIO DELL'ERBA
7. PUNTO DI ACCESSO - PER APRIRE IL COPERCHIO DIRGOLAZIONE DELL'ALTEZZA DI TAGLIO DELL'ERBA.
8. TASTO STOP
9. FINESTRA TASTIERA
10. ELEMENTO TAGLIAERBA
11. RUOTA POSTERIORE
12. SENSORE PIOGGIA
13. MANIGLIA
14. ALLOGGIAMENTO PRINCIPALE - CONTIENE IL MOTORE, I COMPONENTI ELETTRONICIE LA BATTERIA.
15. PACCO BATTERIA
16. DISCO SUPPORTO LAME
17. LAMA
18. RUOTA ANTERIORE
19. TASTIERA
20. DISPLAY
21. TASTO ON/OFF
22. TRASFORMATORE
23. FILO PERIMETRALE
24. PICCHETTO FILO PERIMETRALE
25. CHIODI DI ANCORAGGIO DELLA BASE DI RICARICA
26. DISTANZIATORE PER IL FILO PERIMETRALE
27. CHIAVE A BRUGOLA

3. Per comprehende Android ®L

Complimenti per l'acquisto del nuovo Android e per essere entrati nella spensierata vita della tosatura automatica. Di seguito, vogliamo aiutarvi a capire meglio come pensa Android L.

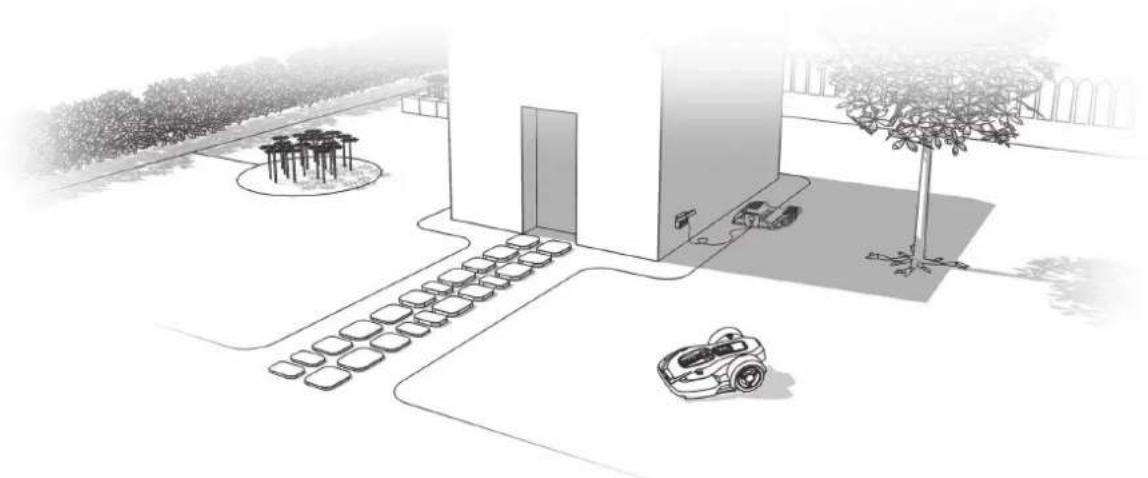

3.1 Come fa Landroid L a riconoscere ci o che deve tagliare?

Il Landroid®L sceglie la direzione a caso. Si assicurà che tutto il prato venga tagliato uniformamente perché lasciare alcuna striscia di erba poco allaunte (vedere la Fig. A).

A

3.2 Come fa Landroid®L a sapere dove delve andare?

Landroid® L è in grado di agarie periconto proprio. Landroid® L sa quando deve portarsi sulla propria base di ricarica (3) per fare il pieno di corrente, rileva la pioggia, si arresta se intuisce un problema e quando urta qualcuno o qualcosa che gli ostruisce il percorso, si ferma, fa retromarcia e cambia strada. Landroid® L arresta inoltre automaticamente la rotazione del disco(16) lama se viene sollevato da terra al fine di evitare un incidente.

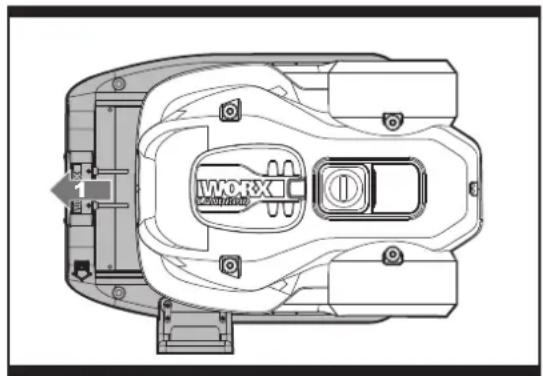

A. Per trovare la base di ricarica

Quando Landroid® L rileverà la necessità di ricaricarsi, smetterà di tagliare e seguirà il cavo perimetrale (23) in senso anti-orario per tornare alla base di ricarica. Landroid® L è pre-programmato per tagliare l'erba vicino al cavo perimetrale una volta a settimana. Se si desidera tagliare l'erba vicino al cavo perimetrale in altri moments, aprire la finestra della tastiera, premere il pulsante home e chiudere la finestra della tastiera. Il Landroid® L smetterà di tagliare, individuera il cavo perimetrale e taglierà l'erba vicino al cavo perimetrale nelle situata la stazione di caricamento. Si suggerisce di usare esta funzione quando la batteria ha una potenza superiore al 75%. è possibile controllingla sul display.

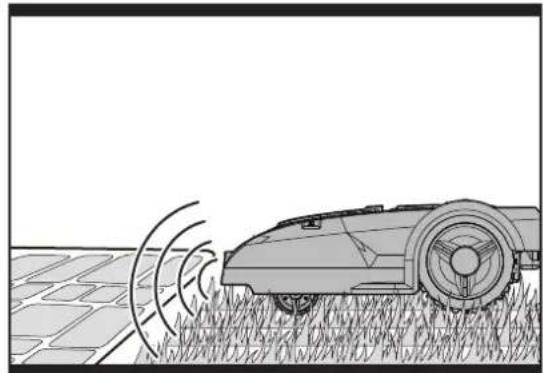

B. Sensori pioggia

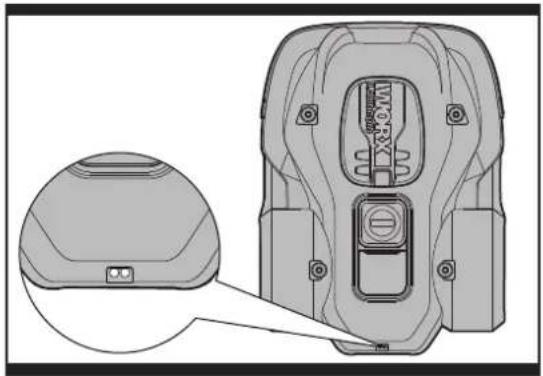

Il Landroid®L è dotato di un sensore per la pioggia (12) laterale sensibile alle gocce di pioggia che dice al Landroid®L di smettere di tosare l'erba e di seguire il cavo di confine fino alla base di ricarica. (vedere le Fig. B).

La funzione di partenza ridartdata di Landroid®L (0 - 180 min) puo essere programmata quando piove. Quando i sensori pioggia sono bagnati, Landroid®L ritorna alla sua docking station. Solo quando i

sensori pioggia si asciugano Landroid® L inizierà il conto alla rovescia impostato per la partenza ridata, oppure tornera a falciere immediatamente. Per ulteriori dettagli, consultare la Guida alla programmazione e alla risoluzione dei problemi.

B

C

C. Rilevazione del filo perimetrale

Landroid® L segue sempre il limite impostato dal filo perimetrale e utilizza due sensori nella parte anterioe per rilevare quando si avvicina. Prima di cuiare direzione, Landroid® L supera il filo perimetrale fino a 25cm^* (vedere le Fig. C).

• Questa è la distanza raccomandata. Utilizzare il distanziatore per un'installazione adeguata.

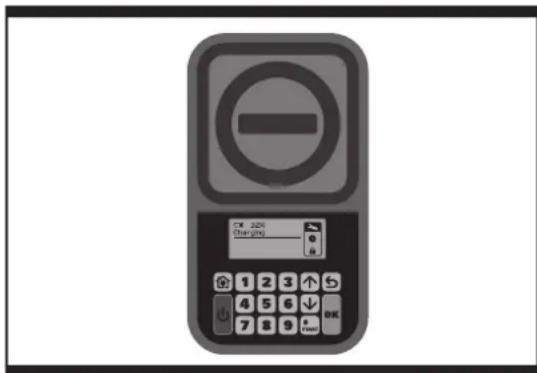

D. Avvio e arresto durante la tosatura

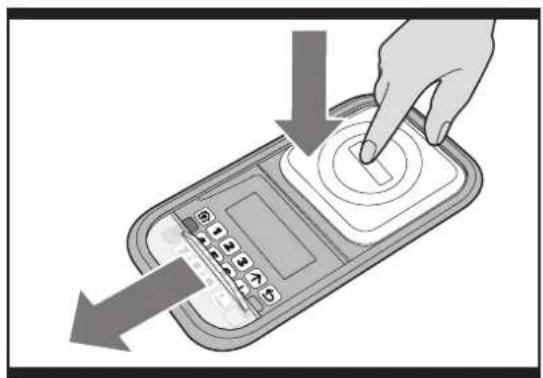

Per comandare a Landroid L di arrestare la tosatura,asta premere il pulsante di STOP (8) nella parte superiore del tosaerba. Non riprendera a tagliare l'erba finché non si sare premuto e non si sare chiusa la finestra della tastiera.(vedere le Fig.D,E)

Se il Landroid L sente che qualcosa e sbagliato sul display compare un messaggio d'errore (20), e se non riceve alcun input dall'utente per 20 minuti si spegne (per informazioni sui messaggi di erre, fare riferimento alla Guida alla programmaticione e alla risoluzione dei problemi).

D

E

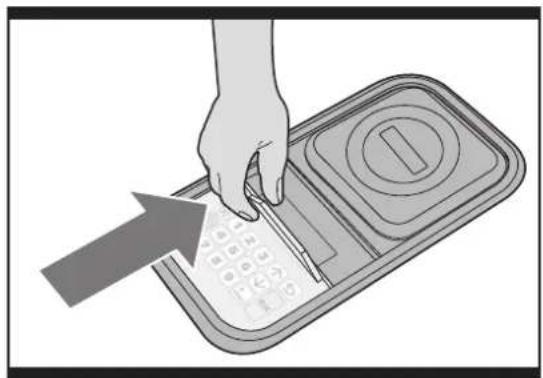

Perriavviarto:

Scena 1: STOP -Specnimento automatico dopo 20 min

• Premere il pulsante STOP
• Aprire la finestra della tastiera
• Premere l tasto ON/OFF (21) portandolo su ON
• Premere il tastingo per correggere il problema
• Premere di nuovo e chiudere la finestra della tastiera
• Landroid® L è quindi pronto per iniziare la tosatura!

Scena 2: STOP-Senza spegnimento automatico

• Premere il pulsante STOP
• Aprire la finestra della tastiera
• Premere il tastingo per correggere il problema
• Premere di nuovo e chiudere la finestra della tastiera
• Landroid® L è quindi pronto per iniziare la tosatura!

3.3 Quanto può essere grande l'area di tosatura di Android?

Landroid L e in grado di eseguire la tosatura in aree fino ad aree di dimensioni diverse, sebbene ci di dipenda da vari fattori, tra cui:

• Tipo di erba nel prato e relativo tasso di crescita
• Acutezza delle lame (17)
  Umidita
• Temperatura circostante
• Quantità di ostacoli presenti nel prato

Se la temperatura ambientale è molto calda nella vostra zona è possile che il vostro Landroid®L si ricarichi più lentamente Landroid®L utilizes meno energia in aree aperte con una quantità di ostacoli inferiore, come aiuole, fontane, sentieri, ecc... è possibile trovare il tempo di lavoro predefinito di Landroid®L per prati di dimensioni diverse nella guida alla programmazione.

I tempi di tosatura sono diversi per agli prato in base ai fatti citati in precedenza. Regolare gradualmente i tempi di tosatura di Landroid®L al giorno fino a trovare l'impostazione più adeguata.

Si cui anche programmare la durata del funzionamento del Landroid in modo che si adatti alle vosre esigenze -fare riferimento alla guida di programmazione.

3.4 Con che efficienza Android® L taglia l'erba?

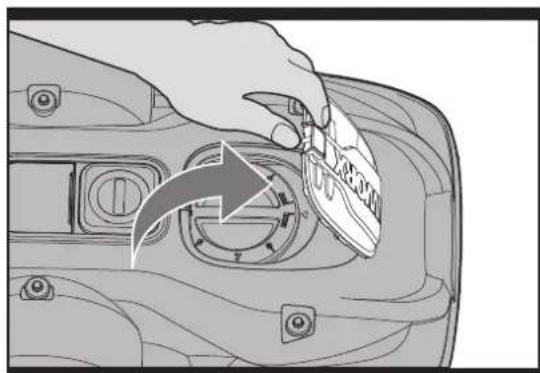

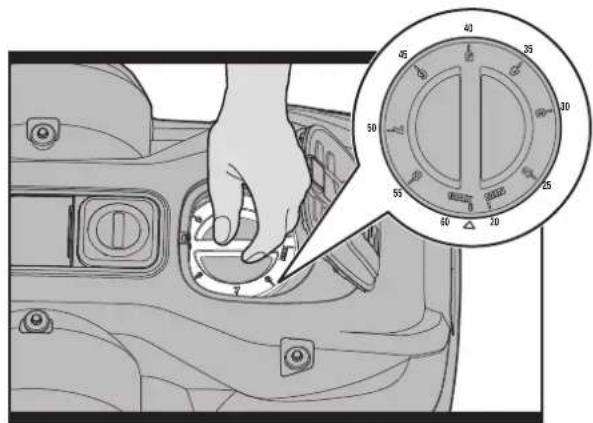

L'altezza di taglio di Landroid® L poessere regolata tra 2 cm e 6 cm. Prima di avviare il Landroid® L per la prima volta tagliare I'erba ad un'altezza non superiore a 9 cm. Assicurarsi di apririe il COPERCHIO PER LA REGOLAZIONE DELL'ALTEZZA DI TAGLIO DELL'ERBA (6) e impostare l'altezza di taglio al valore più alto di 6 cm (vedere le Fig. F, G).

Landroid® L offre prestazioni di taglio ottimali in condizioni climatiche asciutte. Non gradisce l'erba bagnata che puddecumularsi sul disco lama (16) e all'interno del motore, causando la mancanza di trazione e lo slittamento durante il lavoro. Landroid® L teme i temporali. In caso di temporale, proteggere Landroid® L scollegando la base di ricarica (3), scollegando il filo perimetrale (23) e assicurandosi che Landroid® L non possa caricarsi.

Landroid L adora tagliare l'erba e, per tagliare meglio, richiede che le sue lame (17) siano tenute in buone condizioni. Landroid L e in grado di compiere varie operazioni da solo, ma a volte necessita aiuto per evitare che si danneggi.

F

G

Evitare che Landroid si muova sulla ghiaia
- Rimuovere o sbloccare gli ostacoli sui quali Landroid®L potrebbe accidentlmente salire e con i quali potrebber danneggiare il disco lama
Rimuovere tutti i detriti e i corpi estranei dal prato

4. Controllo Remoto Dallo Smartphone (Solo per il modello specifico, controllare i Dati tecnici e la Dichiarazione di conformità)

Landroid® L声道 a connessione Wifi di Landroid® L.

5. Nozioni di base relative al filo perimetrale

5.1 Per fissare il filo perimetrale

Utilizzare il distanziatore del filo perimetrale (26) per impostare la distance adeguata dal bordo del prato (Oltre 45cm^* ).

• Questa è la distanza raccomandata. Utilizzare il distanziatore per un'installazione adeguata.

Se anche i vicini utilizzato un Android®L, è necessariomanteneruna distanza di almeno 0.5 metri tra il filo perimetrale ed i vicini.

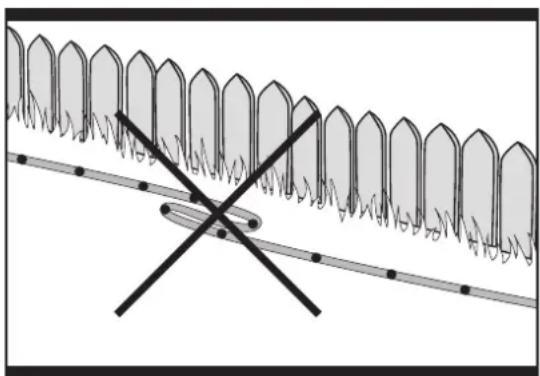

Il filo perimetrale deve delimitare esattamente l'area di taglio prevista. Landroid® L potrebbe confondersi in presenza di altre curve o bobine di filo perimetrale che non fanno parte della sua area di taglio (vedere

la Fig. H). In caso di eccesso di filo perimetrale una volta delimitata l'area di taglio, tagliare e conservare il filo in un alto luogo. Tuttavia, è importante lasciare la lunghezza necessaria nel punto in cui si collega alla base di ricarica in modo che possa collegarsi e rimanere interrato.

H

5.2 Per interrare il filo perimetrale

Se si pianifica di seppellire il cavo perimetrale, si noti che, quando entra nella base di ricarica per la prima volta, Landroid® L potrebbe averne problemi a rilevare il filo interrato. Si raccomanda prima di fissare il cavo di confine con le apposite pinze al prato per facilitare eventuali regolazioni che dovessero essere necessarie. Ciò consentirà verificare il funzionamento del Landroid® L nel nuovo ambiente garantendone il funzionamento in relazione alla base si ricarica prima di seppellire il cavo di confine.

Al terminel dell installation del cavo di confine si raccomanda di chiedere al Landroid L di seguirlo premendo il tasto Home. Mentre si osserva il Landroid L che individua la stazione di ricarica si possono fare modifiche alla strada del cavo di confine per assicurarsi che il Landroid L sa in grado di seguirlo quando torna alla stazione di ricarica.

5.3 Per unire il filo perimetrale

Il filo perimetrale (23) più essere esteso per renderlo più lungo.
semplicamente congiungendo le estremita e collegandolo alle
estremita di un altro pezzo di filo. E possibile utilizzato nastro adesivo per fissare la parte unita del filo. (vedere le Fig. I)

6. Aggiornamento del software

ll software di LandroidL pue essere aggiornato whenando disponibili nuove versioni. La versione del software viene visualizzata nella pagina di diagnostica, premendo il pulsante 2 nella Homepage. L'ultima versione disponibile del software.
puo essere scaricata dal nostro sito web www.worxlandroid.com. Vedere la guida dettagliata alla pagina di download. Il manuale contentuto nella confezione si riferisce al software installato "di series". Alcune nuove caratteristiche/funzioni disponibili nella nuova versione potrebbero non essere descritti nel manuale. Per le impostazioni non descritte nel manuale contentuto nella confezione, visitare il sito web www.worxlandroid.com per scaricare l'ultima versione del manuale.

7. Manutenzione

Controllare periodicamente Landroid®L. Landroid®L lavora molto e molto un periodo di tempo ha bisogno di una Buona pulizia e di sostituire le sue parti, le quali potrebbero usurarsi. Nella seguente documentazione desideriamo migliorare come lasciar adattare il nuovo Landroid®L alla sua nuova casa offrendagli la migliorie assistenza possibile.

7.1 Mantenere affiliate le lame

AVVISO: Prima di pulire, regolare o sostituire le nuove lame, spegnere il Android®L e indossare dei sistemi di protezione.

AVVISO! Per sostituire la lama, assicurarsi di sostituire TUTTE le lame agli volta. Usare sempre nuove quando si sistematico le lame. è importante assicurare che le lame siano fisse. Il non usare viti pe più provocare seriie lesioni.

Landroid®L non taglia l'erba come altri tosaerba. Le sue lame (17) sono affilatissime su tutti i 4 lati e ruotano in entrambe le direzioni raggiungendo la massima energia di taglio (vedere le Fig. J). Ogni lava del Landroid®L ha 4 estremità taglienti. A seconda della frequenza con cui Landroid®L tosa l'erba del giardino e per ottener un taglio perfetto, le lame devono essere periodicamente capovolte/ruotate. Ad esempio se Landroid®L è programmato per

J

rasare l'erba ogni giorno, le lame devono essere ruoata ogni mese per garantire una tosatura ottimale. Ogni lama durera 4 mesi se il dispositivo è programmato per tagliare l'erba ogni giorno. Quando le lame sono smussate e usurate devono essere sostituite dalle lame di ricambio fornite con Landroid®L. Le lame di ricambio sonoanche disponibili dal rivenditore Worx più vicino.

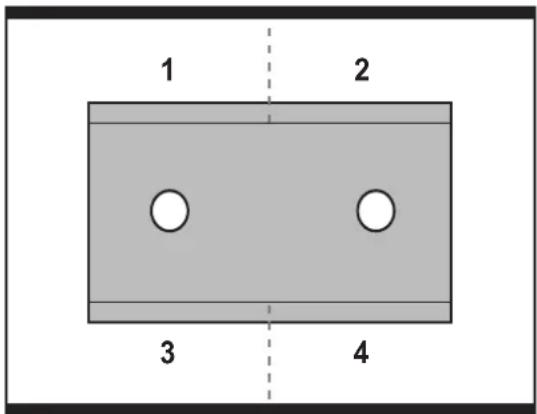

A. Ruotare e capovolgere le lame

Landroid L dispone di lame, tutte avvitate sul disco lama (16). Le lame sono ci o che consentono a Landroid L di svolgere il suo lavoro e necessitano di cura e attenzione. Ogni tanto è necessario ruotare e capovolgere contemporaneamente tutte le lame per ottenere un taglio perfetto. Quando si ruotano e capovolgono le lame, assicurarsi che tutte le lame siano regolate contemporaneamente. In caso contrario, potrebbero sbilanciare il disco lama. Qualora Landroid L tagli con normale frequenza (quotidiana), le lame devono durare una stagione se ruotate e capovolte agli mese. Verificare sempre se le lame sono scheggiate o danneggiate e sostiturle, se necessario.

B. Sostituire le lame (vedere le Fig. K)

Dopo un certo periodo di tempo, di solito dopo agli stagione, le lame di Landroid³L devono essere sostuite. Landroid³L non gradisce eseguire la tosatura con lame di anni e qualità diversi. Pertanto, quando si sostuiscono la lame, assicurarsi di sostiturle tutte contemporaneamente. É possibile sostiturle con uno dei tre kit di lame di ricambio e le viti della lama supplementare in dotazione con Landroid³L.

Prima di tentare di sostituire le lame di Landroid ^3 L, spegnere il tosaerba e indossare guanti protettivi. Quindi attenersi alle seguenti procedure:

1. Capovolgere delicatamente Landroid®L
2. Rimuovere il coperchio della batteria e rimuovere la batteria.
3. Svitare le viti delle lame con un cacciavite a taglio.
4. Avvitare saldamente le nuove lame.
5. Risistemare la batteria e il coperchio della batteria.

K

IMPORTANTE: una volta avvitata lalama sul disco lama, assicurarsi che la lama ruoti liberamente.

7.2 Pulizia

AVVISO: prima di eseguire la pulizia, spegnere Landroid®L. Indossare guanti protettivi prima di pulire il disco lama (16) e non utilizzato acqua corrente. (vedere le Fig. L)

A. Pulizia del corpo

Landroid® L dura più à lungo e meglio se pulito periodicamente. Dal momento che il vostro Landroid® L è un apparecchio elettrico dovete faire attenzione quando lo pulite, quindi NON usea una canna, apparecchi ad alta pressione o versare acqua corrente sul Landroid® L, è meglio usea una bottiglia spray piena d'acqua. Per la pulizia dell'alloggiamento in plastica stampo utilizzato una spazzola morbida o un panno pulito ed evitare l'uso di solventi o lucidanti (vedere la Fig. L). Infine, assicurarsi di rimuovere tutto l'accumulo di erba tagliata e dei detriti, soprattutto dalle prese d'aria di raffreddamento del motore.

L

B. Pulizia della scocca

Anche in this case, he importante spagnere Landroid L utilizing il pulsante On/Off e indossare guanti protettivi prima di toccare il disco lama (16).

Prima capovolgere il Landroid®L per espone la parte inferiore. Qui si può notare il disco lama, ALLOGGIAMENTO PRINCIPALE(14) e le ruote anteriors (18) e motrici (11). Pulire tutto accuramente con una spazzola morbida o un panno umido.

Rutare il disco della lama per assicurarsi che ruoti liberamente. Controllare che le lame girino liberamente attorno alle viti di fissaggio. Rimuovere qualsiasi ostacolo.

IMPORTANTE: rimuovere i detriti depositatis in modo che non causino crepe nel disco lama. Anche la più piccola crepa cui ridurre la potenza di taglio di Landroid®L.

C. Pulizia dei pin di contatto e delle strisce di ricarica

Pulire con un panno i pin di contatto () situati sulla base di ricarica () e le strisce di ricarica () situate su Landroid®L. Rimuovere periodicamente tutto l'accumulo di erba tagliata e di detriti intorno ai pin di contatto e alle strisce di ricarica per garantire agli volta il corretto caricamento di Landroid®L.

7.3 Durata della batteria

ll cuore di LandroidL e costuito da una batteria al litio a 28 V. Non occorre manutenzione. Per riporre la batteria in modo corretto, assicurarsi che sie complemente carica e riporta in un luogo asciutto tra (20^ - 60^) La vita utile della batteria di LandroidL dipende da vari fattori, tra cui:

• La durata della stagione di tosatura nella propria regione
• La quantità di ore in cui Landroid® L esgue la tosatura al giorno
• La cura della batteria quando viene conservata

il Landroid ^® L si può caricare manualmenteswana cavo di confine

Per caricare la batteria manualmente alla collegare il cavo di confine alla base di ricarica;

1. Connettere la Base di Ricarica ad una fonte di alimentazione adatta.
2. Mention Landroid L è spento, agganciarlo manualmente alla Base di Ricarica. (vedere le Fig. M1)

M1

M2

1. L'indicatore luminoso rosso della base di ricarica si illumina.
2. Mention sullo schermo compare l'indicazione "In ricarica". (Vedere la Fig. M2) Il LandroidL incomincera la ricarica.

7.4 Rimessaggio invernale

Landroid® L dura più a lungo e conserva le prestazioni ottimali se viene riposto al coperto. Percio, sebbene sua resistente, si consiglia di riporre Landroid® L nella rimessa o nel garage durante l'inverno.

Prima di riporre al coperto Landroid ^® L, assicurarsi di:

• Pulire accuratamente Landroid®
• Caricare completeness la batteria
• Spagnere il tosaerba

Per massimizzare la durata della batteria si raccomanda di caricarla complemente prima di riporre l'attrezzo per l'inverno. Il filo perimetrale cui è sere lasciato nel terreno, anche se le sue estremita devono essere protette, ad esempio collocandole in una lattina di grasso. Se la base di ricarica viene lasciata fuori durante l'inverno, lasciare il filo perimetrale collegato.

NOTA: Quando si riattiva LandroidL dal rimessaggio invernale, assicurarsi che le strisce di ricarica (5) e le pin di contatto (2) siano pulite. E meglio utilizzato carta vetrata fine. Assicurarsi quindi che data e ora siano corretti e riportare LandroidL al suo tanto adorato lavoro: la tosatura.

7.5 Sostituzione della batteria

AVVISO! premere il tasting ON/OFF su OFF prima di effettuare qualsiasi regolazione, sostuzione o riparazione.

Per sostituire la batteria, atteneri alle seguenti procedure:

1. Capovolgere delicatamente Android L
2. Rimuovere le viti sulla batteria (vedere le Fig. N)
3. Estrarre la vecchia batteria (vedere le Fig. O)
4. Inserire la nuova batteria
5. Reinserire saldamente le viti

N

0

Tutela Ambientale

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

MANUAL ORIGINAL

INDICE
