MANUAL DE UTILIZADOR PerfectCharge MCP 1204 DOMETIC

Manual de instruções .....78

IT

Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador.

Índice

1 Explicação dos símbolos 79
2 Indicações gerais de segurança....79
3 Material fornecido....84
4 Acessórios 84
5 Utilização adequada 84
6 Descrição técnica 85
7 Utilizar o carregador da bateria 89
8 Utilizar o acessório 90
9 Conservar e limpar o carregador da bateria .....91
10 Eliminação de erros. 92
11 Garantia....93
12 Eliminação 93
13 Dados técnicos 94

1 Explicação dos símbolos

PERIGO!

Indicação de segurança: o incumprimento causa a morte ou ferimentos graves.

AVISO!

Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.

PRECAUÇÃO!

Indicação de segurança: o incumprimento pode provocar ferimentos.

NOTA!

O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.

OBSERVAÇÃO

Informações suplementares sobre a operação do produto.

2 Indicações gerais de segurança

2.1 Segurança geral

O fabricante não se responsabiliza por danos nos seguintes casos:

• Erros de montagem ou de conexão
• Danos no produto resultantes de influências mecânicas e sobretensões
• Alterações ao produto sem autorização expressa do fabricante
• Utilização para outras finalidades que não as descritas no manual de instruções

Tenha em atenção as seguintes medidas de segurança fundamentais na utilização de aparelhos elétricos para a proteção contra:

• Choque elétrico
• Perigo de incêndio
• Ferimentos

2.2 Princípios básicos de segurança

PERIGO!

- Em caso de incêndio utilize um extintor que seja adequado para aparelhos elétricos.

AVISO!

• Utilize o aparelho apenas para o fim previsto.
• Tenha atenção para que o borne vermelho e o borne preto nunca se toquem.

• Desligue o aparelho da rede elétrica

• antes de cada limpeza e conservação

• após cada utilização

• antes da mudança de fusíveis

• Se o aparelho ou o cabo de conexão apresentar danos visíveis, o mesmo não deve ser colocado em funcionamento.

• Se o cabo de conexão deste aparelho se danificar, o mesmo tem de ser substituído pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.
• As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais.
• O aparelho não pode ser aberto incorretamente, caso contrário a classe de proteção IP65 deixa de estar garantida.
• Este aparelho pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimento, quando supervisionadas ou quando tenham recebido informação acerca da utilização segura do aparelho e compreendam os perigos dele resul-tantes.

- Os aparelhos elétricos não são brinquedos!

Guarde e utilize o aparelho fora do alcance das crianças.

- As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.

NOTA!

• Antes da colocação em funcionamento, compare a indicação da tensão na placa de características com a alimentação de energia existente.
• Tenha atenção para que outros objetos não causem curto-circuito nos contactos do aparelho.
• Nunca retire a ficha da tomada elétrica puxando pelo cabo de conexão.
• Guarde o aparelho num local seco e fresco.

2.3 Segurança durante a ligação elétrica do aparelho

PERIGO! Perigo de morte devido a choque elétrico!

- No caso de conexão em embarcações:

Se os aparelhos elétricos forem instalados incorretamente em embarcações, podem ocorrer danos na embarcação causados por corrosão. A conexão do aparelho deve ser efetuada por um eletricista (naval).

- Quando trabalha em unidades elétricas, certifique-se que está alguém por perto para o ajudar em caso de emergência.

AVISO!

• Utilize sempre tomadas elétricas com ligação à terra e protegidas por fusíveis de proteção FI.
• Tenha atenção a uma secção transversal suficiente do cabo!
• Coloque os cabos de forma a que não sejam danificados através de portas ou de capôs de motores.
  Cabos trilhados podem conduzir a ferimentos com risco de vida.

PRECAUÇÃO!

- Coloque os cabos de modo a que não exista perigo de queda e que se possa excluir danos nos cabos.

2.4 Segurança durante a utilização do aparelho

PERIGO! Perigo de morte devido a choque elétrico!

• Nunca toque nos cabos não blindados apenas com as mãos. Isto aplica-se, em especial, durante o funcionamento com rede de corrente alterna.
• Para poder separar rapidamente o aparelho da rede em caso de perigo, a tomada elétrica deve-se encontrar nas proximidades do aparelho e ser de fácil acesso.

AVISO!

• Use o aparelho exclusivamente em espaços fechados e bem ventilados.
• Não utilize o aparelho em espaços fechados com baterias de ácido de chumbo. Estas baterias libertam hidrogénio gasoso explosivo, que pode ser incendiado com uma faísca causada pelas ligações elétricas.

PRECAUÇÃO!

• Não opere o aparelho
• em ambiente salífero, húmido ou molhado
• na proximidade de vapores agressivos
• na proximidade de materiais inflamáveis

• em atmosferas potencialmente explosivas

• Antes da colocação em funcionamento, certifique-se de que o cabo de alimentação e a ficha estão secos.

• Para realizar trabalhos no aparelho, deve interromper sempre a alimentação de corrente.
• Tenha em atenção que mesmo depois de disparar o dispositivo de segurança (fusível) há peças do aparelho que podem permanecer sob tensão.
• Não solte cabos enquanto o aparelho estiver em funcionamento.

NOTA!

- Assegure uma boa ventilação.

2.5 Segurança ao manusear as baterias

AVISO!

- As baterias podem conter ácidos agressivos e cáusticos. Evite qualquer tipo de contacto do corpo com o líquido das baterias. Se, mesmo assim, entrar em contacto com o líquido das baterias, então deve lavar a respectiva parte do corpo exaustivamente com água. No caso de ferimentos devido ao ácido é imprescindível consultar um médico.

PRECAUÇÃO!

- Durante o trabalho com as baterias, não use objectos metálicos como relógios ou anéis. Baterias de ácido de chumbo podem gerar correntes de curto-circuito que podem causar graves queimaduras.

- Perigo de explosão!

Nunca tente carregar uma bateria congelada ou com defeito. Neste caso guarde a bateria num local sem gelo e aguarde até a bateria estar adaptada à temperatura ambiente. Só depois deve começar o processo de carregamento.

- Use óculos e vestuário de protecção quando trabalhar com as baterias. Não toque nos olhos enquanto trabalha com as baterias.

- Não fume e certifique-se de que não são criadas faíscas perto do motor ou da bateria.

NOTA!

• Use exclusivamente baterias recarregáveis.
• Evite que caiam peças metálicas em cima da bateria. Isto pode causar faíscas ou um curto-circuito na bateria ou em outras peças eléctricas.
• Durante a conexão, tenha atenção à polaridade correcta.
• Tenha tenção aos manuais do fabricante das baterias e do fabricante da unidade ou do veículo, no qual é usada a bateria.
• Caso tenha de desmontar a bateria, separe a mesma da ligação da massa. Separe todas as ligações e todos os consumidores da bateria antes de desmontar a mesma.

1 Carregador da bateria
2 Cabo de conexão com ficha de 12 V (isqueiro)
3 Cabo de conexão com terminal de cabos
4 Cabo de conexão com bornes da bateria
- Manual de instruções

4 A c e s s ó r i o

Disponível como acessório (não consta do material fornecido):

Designação N.º art.

Indicador da bateria 9600000094 (incluindo cabo de conexão com terminais de cabos)

Suporte de parede para carregador da bateria 9102500079

5 U t i l i z a ç ã

O carregador da bateria pode carregar ou alimentar com corrente de conservação, baterias de 12 V, que são usadas a bordo de veículos ou embarcações para gerar corrente.
O carregador da bateria pode ser utilizado com os seguintes tipos de bateria:

- Baterias isentas de manutenção

NOTA!

O carregador da bateria não pode ser utilizado com outros tipos de bateria (por ex. NiCd, NiMH, etc.) ou com baterias avariadas (por ex. com curto-circuito).

O carregador da bateria destina-se exclusivamente a ser utilizado em locais fechados.

O carregador da bateria não se destina a ser montado de forma fixa. Para isso é necessário utilizar um suporte de parede (acessório; n.o art. 9102500079).

6 Descrição técnica

O carregador da bateria que é usado para gerar corrente a bordo de veículos ou embarcações ou alimenta as mesmas com uma tensão de conservação de modo a que não descarreguem.

A vida útil da maioria das baterias de chumbo é diminuída através da chamada sulfatização: com o passar do tempo, o sulfato de chumbo transforma-se em cristais lisos de grandes dimensões. Assim, desaparece a estrutura esponjosa amorfa. A capacidade de carga e, assim, a capacidade de carregamento diminuem sistematicamente, fazendo com que a bateria envelheça.

O carregador da bateria funciona, nos componentes da sua característica de carregamento, com frequências específicas. Assim, os cristais são levados a vibrar na sua própria frequência. Voltam então a desintegrar-se para a sua estrutura amorfa. As suas moléculas podem ser novamente integradas no processo de carregamento. Deste modo, a tensão de carga, a corrente de ensaio a frio e a capacidade da bateria aumentam novamente.

Todas as baterias de chumbo são protegidas contra o envelhecimento precoce através do carregamento regular com um carregador da bateria.

O carregador da baterias pode ser operado em três modos de operação:

• Modo 1: Modo de carregamento com 14,4 V Este modo é utilizado nas baterias de chumbo, gel e nas baterias sem manutenção.
• Modo 2: Modo de carregamento com 14,7 V Este modo é utilizado nas baterias AGM.
• Modo 3: Alimentação de tensão com 13,7 V (bateria desconetada) Este modo funciona como fonte de alimentação, por exemplo, para alimentação de tensão do veículo durante a mudança da bateria ou nos trabalhos de manutenção com aparelhos de assistência técnica.

Para um armazenamento fixo, o aparelho pode ser fixado na parede com o suporte de parede (acessório).

Além disso pode ainda ser utilizado um indicador da bateria externo (acessório). Este indica a capacidade da bateria e pode estar ligado permanentemente à bateria através do cabo de conexão com terminais de cabos. Se a bateria for indicada como estando vazia, é possível ligar o carregador da bateria ao indicador da bateria e fazer o carregamento direto.

O indicador da bateria pode ser fixo a um suporte de parede ou ao suporte de parede de um carregador da bateria.

6.1 Elementos de comando

OBSERVAÇÃO

A versão ilustrada destina-se à Europa continental.

Pos. na

fig. 2, Designação Descrição página 3

1 LED de estado Ver capítulo "Indicações de funcionamento" na página 87

2 Botão Seleciona o modo de funcionamento:

Modo 1: Premir o botão durante 1 segundos (bateria cometada)

Modo 2: Premir o botão durante 5 segundos (bateria cometada)

Modo 3: Premir o botão durante 10 segundos (Bateria desconetada)

3 Cabo de 230 V Conexão à rede de alimentação

4 Cabo de 12 V Conexão para cabo de conexão

5 Compartimento para cabo Para armazenamento do cabo de conexão

6.2 Indicações de funcionamento

Designação Descrição

LED vermelho Piscar: Polaridade trocada ou tensão da bateria inferior a 9 V.

Luz permanente: A conexão à bateria foi interrompida durante o processo de carregamento.

LED verde Luz permanente: Modo 1 ou Modo 3 ativo.

Piscar: O modo 2 está ativo.

LED azuis Os LED indicam, nos Modos 1 e 2, em que fase se encontra o carregador da bateria (ver tabela seguinte).

Os LED piscam sequencialmente se o carregador da bateria se encontrar no modo de espera (a tensão de rede está cometada, a bateria não está cometada).

Os LED piscam simultaneamente quando o carregador da bateria estiver operacional (a tensão de rede está cometada, bateria ligada, botão não premido).

Significado dos LED azuis (Modos 1 e 2)

6.3 Função de carregamento da bateria

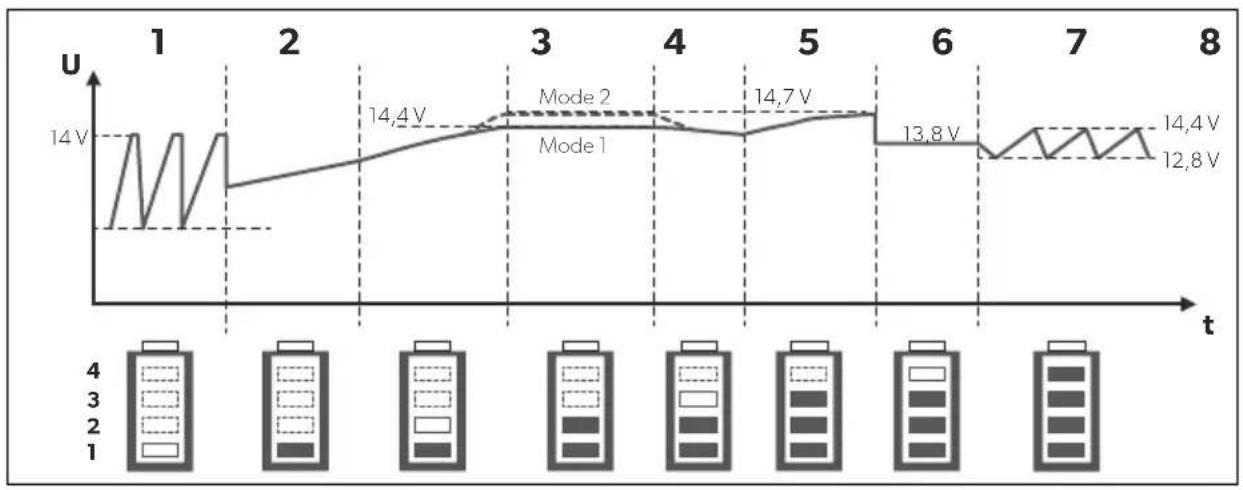

O carregador da bateria funciona em oito fases (fig. 3, página 4).

1: Dessulfatação (Desulphasion)

Na fase de dessulfatação é provocada a vibração de baterias sulfatadas. A pulsação da corrente e da tensão desintegra o sulfato que volta à sua estrutura amorfa. A capacidade da bateria é restabelecida.

2: Soft Start

Na fase de Soft Start a capacidade de carga da bateria é verificada com base no consumo de corrente. Se a bateria estiver danificada, o processo de carga é interrompido.

3: Fase I (Bulk)

A bateria vazia é carregada com corrente constante (100 % corrente de caga). Assim que a tensão da bateria tenha alcançado a tensão de carga, a corrente de carga diminui.

Durante a fase U0 a tensão mantém-se constante (U0). Quando a bateria está totalmente carregada, termina a fase U0.

5: Análise

Na fase de Análise é verificada a manutenção da carga da bateria. Se a tensão cair demasiado rápido significa que a bateria não consegue manter a carga, devendo ser substituída.

6: Recondicionamento (Recondition)

Na fase de recondicionamento a tensão é novamente aumentada, de modo a gerar uma formação de gás controlada na bateria. Esta formação de gás impede a estratificação do ácido (concentrações de ácido distintas nas células das baterias).

7: Fase U (Float)

Na fase U o carregador da bateria comuta para o carregamento de conservação. A tensão da bateria é mantida nos 100 %.

Na fase de manutenção, a tensão de carregamento desliga-se e a tensão da bateria é medida permanentemente. Se descer abaixo de 12,8 V, o carregador da bateria carrega a bateria para o máximo de 14,4 V. Em seguida, a tensão de carregamento é novamente desligada e a tensão da bateria volta a ser medida.

Esta medida permite, entre outros, uma maior segurança durante o período de inverno.

7 Utilizar o carregador da bateria

NOTA!

Tenha atenção para que a polaridade não seja trocada:

• Borne positivo da bateria: borne vermelho
• Borne negativo da bateria: borne preto
  A polaridade incorreta pode danificar o carregador da bateria.

7.1 Ligar o carregador da bateria

▶ Verifique se a bateria está em bom estado.
▶ Verifique:

– se a caixa da bateria apresenta danos

- o nível de líquido da bateria

Encha a bateria, se necessário, com o meio indicado pelo fabricante.

- os contactos dos polos

Remova eventuais sujidades.

▶ Conete o cabo de alimentação do carregador da bateria à rede de corrente alternada de 230 V.
Se utilizar o cabo de conexão com a ficha de 12 V: Ligue a ignição do seu veículo.

O cabo de conexão e a ficha de 12 V é adequado exclusivamente para uso com os cabos e acessórios.

Ligue a ficha do carregador (1) à tomada de 12 V--- (por exemplo isqueiro) ou ...
▶ ... ligue o cabo de conexão (2) com os bornes da bateria à bateria (3) ou aos pontos de carregamento previstos no veículo.

7.2 Utilizar o carregador da bateria

▶ Seleccione o modo desejado:

Modo 1 (bateria está cometada): Prima o botão durante 1 segundos.

Modo 2 (bateria está cometada): Prima o botão durante 5 segundos.

Modo 3 (bateria desconetada): Prima o botão durante 10 segundos.

√ Nos modos 1 e 2 o processo de carregamento arranca.
O modo 3 arranca com uma tensão de alimentação constante.
√ Os LED indicam a progressão do carregamento da bateria (ver capítulo "Indicações de funcionamento" na página 87).
Para terminar o processo de carregamento, verifique novamente o botão.

OBSERVAÇÃO

Quando o LED vermelho piscar, devido à tensão da bateria se encontrar abaixo de 9 V, poderá carregar a bateria acima de 9 V no modo 3. Para tal, retire a bateria e comute para o modo 3. Quando a bateria estiver carregada com mais de 9 V, poderá voltar a comutar o carregador da bateria para o modo 1 ou 2 a fim de iniciar um carregamento regular.

8 Utilizar o acessório

OBSERVAÇÃO

O acessório não faz parte do material fornecido.

Caso subsistam dúvidas quanto ao acessório dirija-se, por favor, ao serviço de assistência técnica da sua área.

8.1 Guardar o carregador da bateria no suporte de parede

Indicações de montagem

Ao selecionar o local de montagem do suporte de parede, tenha atenção às seguintes indicações:

• O suporte de parede deve ser montado num local protegido da humidade.
• O suporte de parede não pode ser montado em ambientes com materiais inflamáveis.
• O suporte de parede não pode ser montado em ambientes com poeiras.
• A superfície de montagem deve ser plana e apresentar uma estabilidade suficiente.

Montar o suporte de parede

Montar o suporte de parede do seguinte modo (fig. 5, página 5):

▶ Fixe o suporte de parede (1) no local de montagem selecionado.
▶ Fixe o adaptador (2) ao carregador da bateria (3).

Guardar o carregador da bateria

Guardar o carregador da bateria do seguinte modo (fig. 5, página 5):

Insira o carregador da bateria (3) com o adaptador nos apoios cónicos, a partir de cima.

Para soltar, puxar o carregador da bateria para cima, retirando-o dos apoios.

8.2 Utilizar o carregador da bateria com o indicador da bateria

OBSERVAÇÃO

Encontra mais informação relativa à conexão ao indicador da bateria e à utilização do indicador da bateria no manual de montagem e operação do indicador da bateria.

▶ Ligar o carregador da bateria ao indicador da bateria.
Utilize o carregador da bateria conforme descrito (ver capítulo "Utilizar o carregador da bateria" na página 90).

9 Conservar e limpar o carregador da bateria

NOTA!

Não utilizar objectos afiados ou duros ou agentes de limpeza para a limpeza, uma vez que podem ser causados danos no produto.

▶ De vez em quando, limpe o aparelho com um pano húmido.

10 Eliminação de erros

AVISO!

Não abra o aparelho. Corre o risco de sofrer um choque elétrico!

OBSERVAÇÃO

Caso surjam questões mais pormenorizada relativamente aos dados do carregador da bateria queira entrar em contacto com o fabricante (endereços ver no verso do manual).

O LED vermelho sinaliza uma avaria:

Indicação LED Causa Eliminação

Piscar Tensão da bateria < 9 V A bateria não pode ser carregada.
		Substituir a bateria.
Luzes permanentes	Bateria não cometada A conexão à bateria foi interrompida durante o processo de carregamento. Verifique os cabos e as conexões.
	O fusível do cabo de conexão disparou	Substitua o fusível (fusível de encaixe automóvel de 10 A)

11 Garantia

É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.

Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:

• uma cópia da factura com a data de aquisição,
• um motivo de reclamação ou uma descrição da falha.

12 Eliminação

▶ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

13 Dados técnicos

	PerfectCharge MCP1204	PerfectCharge MCP1207
Tensão nominal de entrada: 230 V~
Duração máx. da corrente de saída:	4,0 A ± 0,25 A	7,0 A ± 0,5 A
Tensão de absorção: 14,4 V ± 0,2 V (Modo 1)
			14,7 V ± 0,2 V (Modo 2)
Tensão de conservação: 13,8 V ± 0,2 V
Tensão de saída Modo 3: 13,7 V ± 0,2 V
Corrente de carregamento máx.: 4,0 A 7,0 A
Eficiência até: 85 %
Tipos de baterias: Baterias de 12 V:	Baterias de arranque de chumboBaterias de gelBaterias AGMBaterias isentas de manutenção
Capacidades da bateria recomendadas:Carregamento:Carregamento de conservação:	7 – 110 Ah7 – 180 Ah	15 – 160 Ah15 – 250 Ah
Classe de proteção:	IP65
Temperatura ambiente – funcionamento:	-5 °Ca +50 °C
Temperatura ambiente – armazenamento:	-20 °Ca +70 °C
Dimensões L x P x A:	90 x 220 x 55 mm	90 x 250 x 55 mm
Peso:	0,5 kg	0,7 kg
Certificações:	CE
